空间滤波的基本原理28页PPT
空间滤波机理

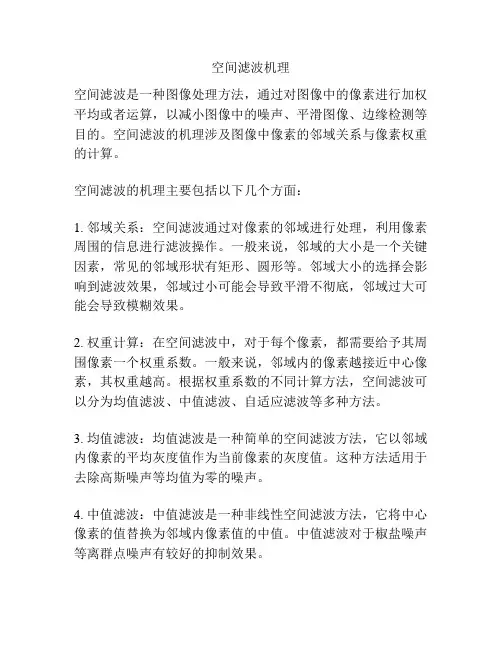

空间滤波机理空间滤波是一种图像处理方法，通过对图像中的像素进行加权平均或者运算，以减小图像中的噪声、平滑图像、边缘检测等目的。
空间滤波的机理涉及图像中像素的邻域关系与像素权重的计算。
空间滤波的机理主要包括以下几个方面：1. 邻域关系：空间滤波通过对像素的邻域进行处理，利用像素周围的信息进行滤波操作。
一般来说，邻域的大小是一个关键因素，常见的邻域形状有矩形、圆形等。
邻域大小的选择会影响到滤波效果，邻域过小可能会导致平滑不彻底，邻域过大可能会导致模糊效果。
2. 权重计算：在空间滤波中，对于每个像素，都需要给予其周围像素一个权重系数。
一般来说，邻域内的像素越接近中心像素，其权重越高。
根据权重系数的不同计算方法，空间滤波可以分为均值滤波、中值滤波、自适应滤波等多种方法。
3. 均值滤波：均值滤波是一种简单的空间滤波方法，它以邻域内像素的平均灰度值作为当前像素的灰度值。
这种方法适用于去除高斯噪声等均值为零的噪声。
4. 中值滤波：中值滤波是一种非线性空间滤波方法，它将中心像素的值替换为邻域内像素值的中值。
中值滤波对于椒盐噪声等离群点噪声有较好的抑制效果。
5. 自适应滤波：自适应滤波是一种根据邻域内像素之间的差异性动态调整权重的滤波方法。
这种方法可以根据图像中的边缘信息来保护边缘，并对平滑区域进行较大程度的平滑。
空间滤波的机理可以通过数学模型来进行描述和分析，其中包括邻域模板的建立、权重系数的计算公式等等。
在具体应用中，可以根据具体问题选择合适的滤波方法和参数，以达到更好的滤波效果。
空间滤波是图像处理中非常基础和常用的方法，掌握其机理对于图像处理的应用和算法设计具有重要意义。
空间域滤波资料共70页
51、没有哪个社会可以制订一部永远 适用的 宪法， 甚至一 条永远 适用的 法律。 ——杰 斐逊 52、法律源于人的自卫本能。——英 格索尔
53、人们通常会发现，法律就是这样 一种的 网，触 犯法律 的人， 小的可 以穿网 而过， 大的可 以破网 而出， 只有中 等的才 会坠入 网中。 ——申 斯通 54、法律就是法律它是一座雄伟的大 夏，庇 护着我 们大家 ；它的 每一块 砖石都 垒在另 一块砖——罗·伯顿
31、只有永远躺在泥坑里的人，才不会再掉进坑里。——黑格尔 32、希望的灯一旦熄灭，生活刹那间变成了一片黑暗。——普列姆昌德 33、希望是人生的乳母。——科策布 34、形成天才的决定因素应该是勤奋。——郭沫若 35、学到很多东西的诀窍，就是一下子不要学很多。——洛克
8 空间滤波
例1 设物函数中含有从低频到高频的各种结构信息， 物被直径为d=2cm的圆孔所限制，将它放在直径D＝
4 cm、焦距f=50 cm的透镜的前焦面上。今用波长l
＝600 nm的单色光垂直照射该物并测量透镜后焦面上 的光强分布。问：
（1）物函数中什么频率范围内的频谱可以通过测量得 到准确值？ （2）什么频率范围内的信息被完全阻止？
t ( x1 ) t 0 t1 cos( 2x 0 x1 )
(1)在频谱面的中央设置一小圆屏挡住光栅的零级谱，求像 的强度分布及可见度； (2)移动小圆屏，挡住光栅的+1级谱，像面的强度分布和可 见度又如何?
例2 在相干照明4f系统中， 在物平面上有两个图像，它们的中 心在X轴上，距离坐标原点分别为a和-a ，今在频谱面上放置一 正弦光栅，其振幅透过率为
2、傅立叶透镜的信息容量——空间带宽积
信息容量N=频 带 宽 度´ 空 间 宽 度
空间带宽积
截止频率
x D D1 2lf
频带宽度
x 2x D D1 lf
衍射发散角
中的线状构造越密集，则在P2沿r方向空间频 谱分布延伸越远；反之亦然
频谱分析器，又称为衍射图像采样器
由在半圆中不同直径的32个环状 PN结硅光二极管元件和另半圆 呈辐射状分布的32个楔形PN结 硅光二极管元件组成，据此可测 出整个频谱面上各处的光强分布
楔-环探测器 针尖缺陷检查、掩模线宽测量、织物疵病以及纸张印刷质量的 检查等。
一、二元振幅滤波器 （1）低通滤波器 带针孔的不透明模板
低通滤波器结构 只允许位于频谱面中心及其附近的低频分量通过，可以用来滤 掉高频噪声
（2）高通滤波器 带不透明小圆屏的透明模片
阻挡低频分量而允许高频通过，以增强像的 边缘，提高对模糊图像的识别能力或实现衬 度反转，但由于能量损失较大，所以得到的 结果一般较暗。 高通滤波器结构
空间滤波机理
空间滤波机理空间滤波是一种对数字图像进行处理的技术，它可以通过改变图像中某些区域的像素值来实现图像的增强和降噪。
基本的空间滤波技术分为线性滤波和非线性滤波，其中线性滤波是最常见的一种滤波技术。
空间滤波机理大致可以分为以下几个方面：1. 基于像素点的邻域滤波邻域滤波是指对于数字图像中每一个像素点，都考虑该点邻域内的像素值来进行滤波处理。
基于像素点的邻域滤波是一种线性滤波技术，例如均值滤波、高斯滤波、中值滤波等。
其中，均值滤波是一种简单的邻域滤波方法，它将像素点邻域内所有像素值的平均值作为该像素点的像素值，从而实现平滑处理。
而高斯滤波则是一种基于高斯函数的滤波方法，它可以对图像进行平滑处理的同时保持图像的细节信息。
中值滤波则是一种非线性的邻域滤波方法，它可以对图像中的脉冲噪声等进行有效的降噪处理。
2. 基于图像区域的滤波基于图像区域的滤波是指将数字图像中每个像素点所在的区域作为一个整体来进行滤波处理。
这种方法可以有效地消除图像中的纹理和细节，从而实现图像的平滑处理。
其中，均值漂移滤波是一种基于图像区域的滤波方法，它可以对图像进行平滑处理的同时保持图像的细节信息。
3. 基于多个滤波器的组合滤波组合滤波是指将多个滤波器按照不同的权重进行线性组合，并将结果作为最终的滤波结果。
这种方法可以利用不同滤波器的优点并弥补各自的缺点，从而实现更加有效的图像滤波处理。
例如，小波变换是一种常用的基于多个滤波器的组合滤波方法，它可以对数字图像进行多尺度分析，并通过将不同频率组合起来来获得更加清晰的图像信息。
总之，空间滤波作为数字图像处理中的一种重要技术，可以对图像进行增强、降噪等处理，具有广泛的应用前景。
空间滤波机理
空间滤波机理空间滤波是数字图像处理中的一种基本算法。
其主要目的是通过对离散像素点进行加权平均、差值、求和等一系列数学操作，来改变和提高原始图像中的特定信息，从而得到更加清晰、更加易于处理的图像。
这些权重通常被称为滤波器或卷积核，可以根据不同的需求进行选择和调整，以实现不同的处理效果。
以下是空间滤波机理的相关参考内容。
1. 基本原理空间滤波的基本原理是在空间域中对图像进行操作，即对图像中每个像素的灰度值进行数学变换，从而达到一定的滤波目的。
滤波器分为线性和非线性两种，其中线性滤波器是指滤波器中的加权系数是线性相加的，而非线性滤波器则是指滤波器中的加权系数是非线性的。
空间滤波器可以增强图像的特定细节、模糊图像的细节、滤除噪声和其它干扰等。
2. 滤波器设计滤波器的设计是空间滤波的主要实现方式。
滤波器的设计取决于图像的类型和特点，并且两者是相互关联的。
设计完善的滤波器可以最小化图像中的失真程度，提高图像的清晰度和质量。
滤波器可根据需求选择不同的形状和大小，并且可以用数字滤波器将其实现，但是滤波器不能过大或过小，因为其过大或过小会造成激增和激减的情况。
3. 滤波器类型空间滤波器分为两类：线性滤波器和非线性滤波器。
线性滤波器是线性系统的一部分，滤波器本质上是一些系数的矩阵，其通过计算各像素点的加权平均值来产生新像素值。
线性滤波器具有乘法和加法的特点。
非线性滤波器则不遵循线性系统的法则，可以进行复杂的数学变换，例如中值滤波器，通过找到每像素周围的中间灰度值来计算新像素值。
4. 优化空间滤波器优化空间滤波器可以提高空间滤波处理过程的效率和精度。
优化的方法包括选择适当的滤波器类型、选择合适的滤波器大小、增加采样率、采用多级滤波器，以及确定处理图像的最佳操作点和通道。
这样可以减少算法的计算量和运行时间，并且增加图像的清晰度和质量。
总之，空间滤波是一种广泛应用于数字图像处理技术的基本算法。
通过对像素点进行一系列数学变换，可以改变和提高原始图像中的特定信息，从而得到更加清晰、更加易于处理的图像。
空间滤波系统的基本原理
空间滤波系统的基本原理
空间滤波系统的基本原理是根据空间域中的像素点与其周围像素点的灰度值关系，对图像进行滤波处理，以改善图像的质量或提取感兴趣的图像特征。
空间滤波系统通常包括以下步骤：
1. 图像采样：将连续的图像转换为离散的像素点表示。
2. 图像卷积：对每个像素点，用其周围像素点的灰度值与一组滤波器进行卷积运算。
滤波器通常是一组权重矩阵，用于对像素点进行加权平均或加权求和。
3. 灰度变换：对卷积结果进行灰度变换操作，以调整图像的对比度或亮度等特征。
4. 图像重建：根据卷积和灰度变换的结果，重建图像并进行显示或进一步处理。
空间滤波系统的关键是设计和选择合适的滤波器。
常用的滤波器有平滑滤波器、边缘检测滤波器和锐化滤波器等。
平滑滤波器用于去除图像中的噪声，边缘检测滤波器用于检测图像中的边缘，锐化滤波器用于增强图像的细节。
空间滤波系统的性能可以通过滤波器的大小、权重矩阵以及滤波器的数量等参数进行调整。
不同的滤波器参数可以产生不同的滤波效果，以满足不同的应用需求。
阿贝成像原理和空间滤波
随着光学材料的发展，新型的光学材料如光子晶体、超材料等有 望为空间滤波技术带来突破。
数字空间滤波技术
数字空间滤波器通过数字信号处理技术实现，具有更高的灵活性和 可调性。
多模态和多维成像技术
结合不同模态的成像信息和多维度的空间滤波技术，有望提高成像 的分辨率和深度信息。
阿贝成像和空间滤波的前沿研究
阿贝成像与空间滤波在理论上是相辅相成的，阿贝成像关注物像对应关系，而空间 滤波则通过引入外部干预来优化图像。
阿贝成像与空间滤波在光学系统中的应用
在光学系统中，阿贝成像原理指导我 们如何构建高质量的成像系统，而空 间滤波则可以用来校正系统误差、抑 制噪声和提高图像分辨率。
通过结合阿贝成像和空间滤波，我们 可以获得更清晰、更准确的图像，从 而提高光学系统的性能。
1 2
超分辨成像技术
通过突破光学衍射极限，实现更高分辨率的成像 。
深度学习在空间滤波中的应用
利用深度学习算法对图像进行自适应滤波，提高 图像质量。
3
多焦点成像和空间滤波
通过多焦点成像技术，实现多焦点之间的空间滤 波和图像融合。
THANKS
谢谢您的观看
阿贝成像原理和空间滤波
汇报人： 2024-01-10
目录
• 阿贝成像原理概述 • 空间滤波原理 • 阿贝成像与空间滤波的结合 • 阿贝成像和空间滤波的实验演
示 • 阿贝成Leabharlann 和空间滤波的未来发展01
阿贝成像原理概述
阿贝简介
阿贝（Abbe）是19世纪德国物理学家和数学家，他提出了 阿贝成像原理，奠定了显微镜和望远镜等光学仪器成像的理 论基础。
阿贝成像与空间滤波在图像处理中的优势
阿贝成像确保了图像的几何精度和物像对应关系，而空间滤波则能够改善图像的视觉效果和特征提取 。
空域滤波原理及算法
2
N
W2*
WN*
图3.1
4
写成矢量的形式：
x1 t
X
t
x2 t
M
s
t
e
jt
1
j 2 d sin
e M
st a
xNtຫໍສະໝຸດ ej2 N
1d
sin
称 a 为 方 向 矢 量 或 导 向 矢 量 （ Steering
Vector）。在窄带条件下，只依赖于阵列的 几何结构（已知）和波的传播方向（未知）。
模糊。 14
按定义的方向图
权向量作FFT的结果
类似于时域滤波，天线方向图是最优权的傅立叶变换
15
均匀圆阵（UCA）
R
z
x
其中k 2 / 为圆阵的半径
以均匀圆阵的中心为参考
第m个阵元与x轴的夹角记为：
m 2 m / M
则M元均匀圆阵的导向矢量：
y
e jkRsin cos(0 )
aUCA
第三章 空域滤波：原理及算法
目的： 介绍空域波束形成的概念，自适应
控制最优准则及最优权的稳态解，以及 最优权的求解算法（梯度算法、递推算 法）。
1
§3.1波束形成的基本概念
波束形成：用一定形状的波束来通过有用信号或 需要方向的信号，并抑制不需要方向的干扰。
阵列天线的波束形成可以采用模拟方式，也
可以采用数字方式，采用数字方式在基带实现滤 波的技术称为数字波束形成(DBF)，是空域滤波的 主要形式，在通信中也称之为智能天线。
7
对于 X t 实际上是空域采样信号，波束形成实现
了对方向角 的选择，即实现空域滤波。这一点
可以对比时域滤波，实现频率选择。
