【CN109778950A】一种用于野外探险的便携式空气制水设备【专利】
一种野外便携式净水机
专利名称：一种野外便携式净水机专利类型：实用新型专利
发明人：杨贵才
申请号：CN202122616959.6
申请日：20211028
公开号：CN216191157U
公开日：
20220405
专利内容由知识产权出版社提供
摘要：本实用新型涉及便携净水机技术领域，且公开了一种野外便携式净水机，包括上下对应分布的底板和顶板，所述顶板的顶面设置有净水装置，所述净水装置上固定安装有出水管且出水管上设置有阀门，所述底板的顶面与顶板的底面均固定安装有多组连接块，所述连接块上均通过转轴活动安装有活动连接杆，上下对应的两组活动连接杆之间通过转轴活动连接，通过转轴相互连接的两组活动连接杆组成折叠机构，所述底板和顶板之间总共设置有三组左右对称的折叠机构，本实用新型中，通过转动摇把使摇把带动折叠机构折叠，使底板和顶板相互靠近贴合在一起，这时伸缩水箱受挤压力同样也折叠起来，达到了方便携带整个装置的效果。
申请人：山东水至尚水处理设备有限公司
地址：274000 山东省菏泽市高新区黄河路与银川路交叉口北200米路东
国籍：CN
代理机构：深圳至诚化育知识产权代理事务所(普通合伙)
代理人：刘英
更多信息请下载全文后查看。
一种便携式空气取水装置[实用新型专利]
![一种便携式空气取水装置[实用新型专利]](https://img.taocdn.com/s3/m/b1906719f90f76c660371a2a.png)
专利名称：一种便携式空气取水装置专利类型：实用新型专利
发明人：李震,朱建军
申请号：CN201220090885.5
申请日：20120312
公开号：CN202482932U
公开日：
20121010
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种便携式空气取水装置，其特征在于：它包括一箱体，箱体底端设置有一冷凝水出口，箱体内水平设置有一搁板，将箱体分隔成一端连通的上、下通道；下通道为连通大气的进气通道，上通道为排气通道，排气通道的出口设置有一鼓风机；搁板上设置有两个以上的通孔，每一通孔内分别插设有一热电片，每一热电片的两端分别粘贴有一铜片；每一铜片分别与搁板焊接固定，每一热电片的两端分别设置有电流引线，且分别穿过设置在铜片上的穿线孔，以连接供电电源；每一铜片上分别竖直焊接有一热管，每一热管上分别设置有若干肋片。
本实用新型不但可以广泛用于各种干旱地区的取水过程中，而且可以用于其它有特殊要求而水源缺乏的地区。
申请人：清华大学
地址：100084 北京市海淀区清华园1号清华大学航院
国籍：CN
代理机构：北京纪凯知识产权代理有限公司
更多信息请下载全文后查看。

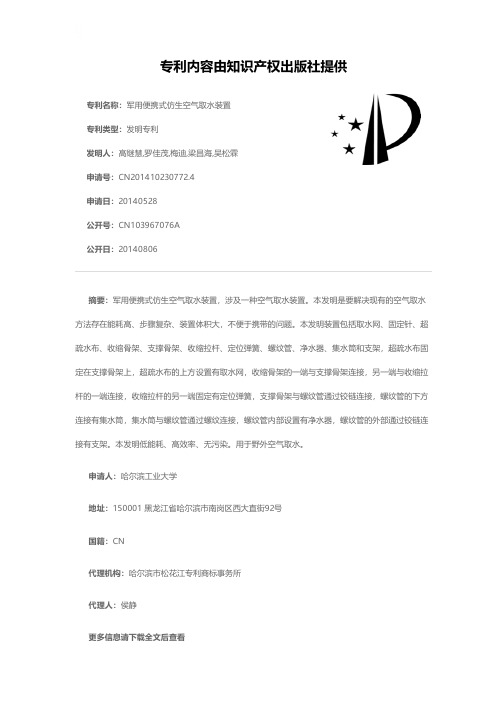

军用便携式仿生空气取水装置[发明专利]
![军用便携式仿生空气取水装置[发明专利]](https://img.taocdn.com/s3/m/012494d0f111f18582d05a81.png)
专利名称：军用便携式仿生空气取水装置专利类型：发明专利
发明人：高继慧,罗佳茂,梅迪,梁昌海,吴松霖申请号：CN201410230772.4
申请日：20140528
公开号：CN103967076A
公开日：
20140806
专利内容由知识产权出版社提供
摘要：军用便携式仿生空气取水装置，涉及一种空气取水装置。
本发明是要解决现有的空气取水方法存在能耗高、步骤复杂、装置体积大，不便于携带的问题。
本发明装置包括取水网、固定针、超疏水布、收缩骨架、支撑骨架、收缩拉杆、定位弹簧、螺纹管、净水器、集水筒和支架，超疏水布固定在支撑骨架上，超疏水布的上方设置有取水网，收缩骨架的一端与支撑骨架连接，另一端与收缩拉杆的一端连接，收缩拉杆的另一端固定有定位弹簧，支撑骨架与螺纹管通过铰链连接，螺纹管的下方连接有集水筒，集水筒与螺纹管通过螺纹连接，螺纹管内部设置有净水器，螺纹管的外部通过铰链连接有支架。
本发明低能耗、高效率、无污染。
用于野外空气取水。
申请人：哈尔滨工业大学
地址：150001 黑龙江省哈尔滨市南岗区西大直街92号
国籍：CN
代理机构：哈尔滨市松花江专利商标事务所
代理人：侯静
更多信息请下载全文后查看。

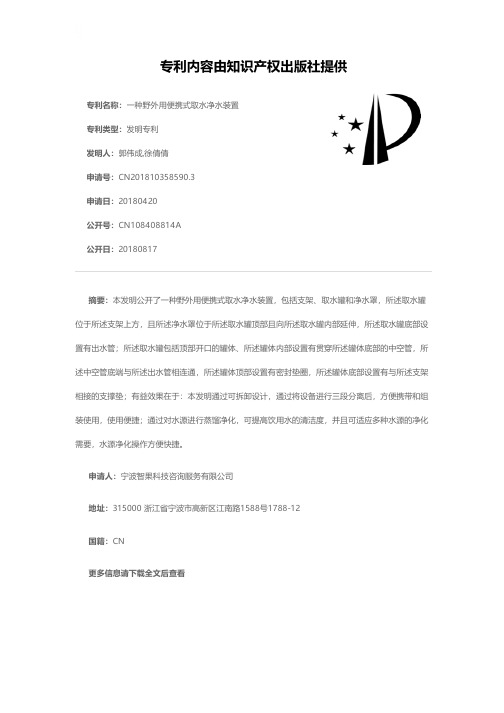

一种野外用便携式取水净水装置[发明专利]
![一种野外用便携式取水净水装置[发明专利]](https://img.taocdn.com/s3/m/e92a7b827e21af45b207a852.png)
专利名称：一种野外用便携式取水净水装置专利类型：发明专利
发明人：郭伟成,徐倩倩
申请号：CN201810358590.3
申请日：20180420
公开号：CN108408814A
公开日：
20180817
专利内容由知识产权出版社提供
摘要：本发明公开了一种野外用便携式取水净水装置，包括支架、取水罐和净水罩，所述取水罐位于所述支架上方，且所述净水罩位于所述取水罐顶部且向所述取水罐内部延伸，所述取水罐底部设置有出水管；所述取水罐包括顶部开口的罐体、所述罐体内部设置有贯穿所述罐体底部的中空管，所述中空管底端与所述出水管相连通，所述罐体顶部设置有密封垫圈，所述罐体底部设置有与所述支架相接的支撑垫；有益效果在于：本发明通过可拆卸设计，通过将设备进行三段分离后，方便携带和组装使用，使用便捷；通过对水源进行蒸馏净化，可提高饮用水的清洁度，并且可适应多种水源的净化需要，水源净化操作方便快捷。
申请人：宁波智果科技咨询服务有限公司
地址：315000 浙江省宁波市高新区江南路1588号1788-12
国籍：CN
更多信息请下载全文后查看。
一种空气制水设备[实用新型专利]
![一种空气制水设备[实用新型专利]](https://img.taocdn.com/s3/m/44a0692d08a1284ac9504364.png)
专利名称：一种空气制水设备专利类型：实用新型专利
发明人：胡家华
申请号：CN202020975280.9申请日：20200601
公开号：CN212548370U
公开日：
20210219
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种空气制水设备，包括：壳体，壳体设置有内腔，壳体上设置有出水口；磁制冷模块，磁制冷模块设置于内腔中；至少一条气体通道，气体通道的一端与内腔连通，气体通道的另一端贯穿壳体的侧壁并形成进气口；出水模块，出水模块设置于内腔中并且位于磁制冷模块的下方，出水模块与出水口连接。
空气从入气口进入壳体，然后通过气体通道后与内腔中的磁制冷模块接触，气体中的水蒸气遇冷后液化成水珠，在重力的作用下落至下方的出水模块收集，经过出水模块传输后液态水从出水口流出。
利用磁制冷实现空气制水的效果，制冷效率以及工作效率高，无需使用压缩机，具有工作时振动以及噪音小的优点。
申请人：胡家华
地址：528415 广东省中山市石岐区龙井南路3号置贤科技大厦3楼313室
国籍：CN
代理机构：广州嘉权专利商标事务所有限公司
代理人：李旭亮
更多信息请下载全文后查看。

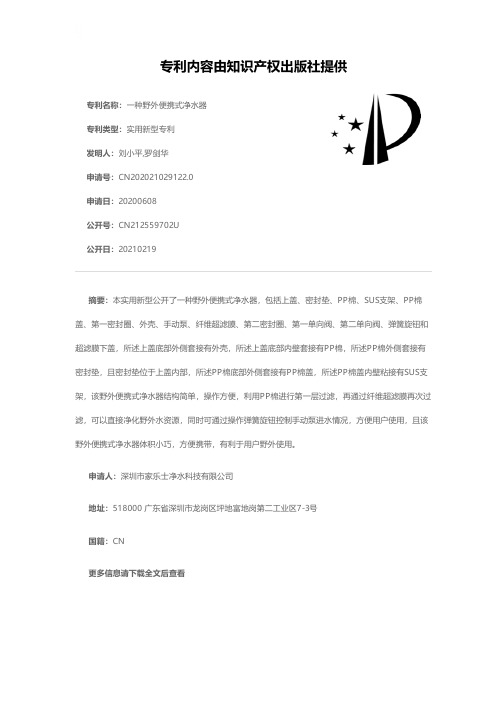

一种野外便携式净水器[实用新型专利]
![一种野外便携式净水器[实用新型专利]](https://img.taocdn.com/s3/m/9a95a9ebb52acfc788ebc938.png)
专利名称：一种野外便携式净水器专利类型：实用新型专利
发明人：刘小平,罗剑华
申请号：CN202021029122.0
申请日：20200608
公开号：CN212559702U
公开日：
20210219
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种野外便携式净水器，包括上盖、密封垫、PP棉、SUS支架、PP棉盖、第一密封圈、外壳、手动泵、纤维超滤膜、第二密封圈、第一单向阀、第二单向阀、弹簧旋钮和超滤膜下盖，所述上盖底部外侧套接有外壳，所述上盖底部内壁套接有PP棉，所述PP棉外侧套接有密封垫，且密封垫位于上盖内部，所述PP棉底部外侧套接有PP棉盖，所述PP棉盖内壁粘接有SUS支架，该野外便携式净水器结构简单，操作方便，利用PP棉进行第一层过滤，再通过纤维超滤膜再次过滤，可以直接净化野外水资源，同时可通过操作弹簧旋钮控制手动泵进水情况，方便用户使用，且该野外便携式净水器体积小巧，方便携带，有利于用户野外使用。
申请人：深圳市家乐士净水科技有限公司
地址：518000 广东省深圳市龙岗区坪地富地岗第二工业区7-3号
国籍：CN
更多信息请下载全文后查看。
一种空气制水机[实用新型专利]
专利名称：一种空气制水机专利类型：实用新型专利
发明人：易光明
申请号：CN201520373501.4申请日：20150603
公开号：CN204940412U
公开日：
20160106
专利内容由知识产权出版社提供
摘要：一种空气制水机，包括前壳和后壳构成的机体，机体内设有隔板使机体内部空间间隔成上、下两部分，上半部分形成空气循环通道并设有空气过滤制水系统，下半部分设有集水过滤系统；前壳上设有与集水过滤系统的出水端连通的出水嘴，前壳底部对应出水嘴的位置设有接水盒。
本实用新型重新优化了空气制水机的内部结构，使其结构更加紧凑合理，有效缩减整机体积及避免机体头重脚轻的现象，避免发生机体翻倒等意外，所产出的直饮水不会发生二次污染，保证直饮水安全可靠。
申请人：广东顺德红薯环保科技有限公司
地址：528305 广东省佛山市顺德区容桂华口居委会华发路16号首层之十七
国籍：CN
更多信息请下载全文后查看。
一种新型空气制水机[实用新型专利]
专利名称：一种新型空气制水机
专利类型：实用新型专利
发明人：郑丽娜,吕祥勇,凌岩,杨铭,李德研,郭强,杨林波,梁磊申请号：CN202021164930.8
申请日：20200622
公开号：CN212835651U
公开日：
20210330
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种新型空气制水机，包括壳体，壳体内部设置有进气装置、空气过滤器、压缩机、冷凝器、消毒装置、过滤装置、储水箱、PLC控制器、pH值调节装置和蓄电池；空气过滤器设置在进气装置和压缩机之间的进气管道中；压缩机、冷凝器、储水箱依次通过输水管道连接；过滤装置设置在冷凝器与储水箱的输水管道中；pH值调节装置设置在储水箱底部；消毒装置设置于储水箱内部；PLC控制器分别与进气装置、压缩机、冷凝器、消毒装置、pH值调节装置、蓄电池连接。
通过本方案能在空气制水前，对吸入的空气进行净化，并对生产的饮用水进行过滤、杀菌消毒，以及进行酸碱平衡，同时提供冷热水供应，满足日常供水需求的同时为用户提供高质量的饮用水。
申请人：成都群英创能光电科技有限公司
地址：610000 四川省成都市龙泉驿区经济技术开发区(龙泉驿区)成龙大道二段1666号D2栋4层01号
国籍：CN
代理机构：成都金英专利代理事务所(普通合伙)
代理人：郭肖凌
更多信息请下载全文后查看。
用于野外探险活动的净水器[实用新型专利]
专利名称：用于野外探险活动的净水器专利类型：实用新型专利
发明人：桑国强
申请号：CN201320057437.X
申请日：20130201
公开号：CN203065288U
公开日：
20130717
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种用于野外探险活动的净水器，包括腔体，腔体上分别设有进水口和出水口，进水口和出水口之间依次设有上滤芯、杀菌树脂层和下滤芯。
本实用新型设计新颖，方便实用，具有体积小、重量轻，携带方便等优点，能有效过滤泥沙、重金属、药物残留和色素颜料等杂质，可用于野外考察、森林探险等野外探险活动，使用者在野外能快速得到安全的、口感好、无病原微生物污染的饮用水，解决了户外运动爱好者及作业者的真正需求。
申请人：温州大学
地址：325000 浙江省温州市茶山大学城
国籍：CN
更多信息请下载全文后查看。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)发明专利申请
(10)申请公布号 (43)申请公布日 (21)申请号 201910197298.2
(22)申请日 2019.03.15
(71)申请人 金冬梅
地址 325600 浙江省温州市乐清市城南街
道东方广场B-19F
(72)发明人 金冬梅
(51)Int.Cl.
E03B 3/28(2006.01)
C02F 9/02(2006.01)
(54)发明名称一种用于野外探险的便携式空气制水设备(57)摘要本发明公开了一种用于野外探险的便携式空气制水设备，属于空气制水设备技术领域，一种用于野外探险的便携式空气制水设备，包括主外壳，主外壳内设有活塞块，活塞块上卡接有橡胶环，橡胶环与主外壳的内壁相匹配，且橡胶环与主外壳的内壁之间为过盈配合，活塞块上开凿有多个进气孔，活塞块的下端固定连接有单向进气阀，且单向进气阀位于进气孔的下端，活塞块的上端开凿有副螺纹孔，主外壳的上下两端均设有螺纹口，一个螺纹口上螺纹连接有主密封盖，可以实现通过手动的方式压缩空气，使空气升温，并通过相变材料冷凝出空气中的水分，体积小，成本低，携带方便，适用范围广，可满足野外
探险的使用需求。
权利要求书1页 说明书5页 附图6页CN 109778950 A 2019.05.21
C N 109778950
A
权 利 要 求 书1/1页CN 109778950 A
1.一种用于野外探险的便携式空气制水设备，包括主外壳（1），其特征在于：所述主外壳（1）内设有活塞块（3），所述活塞块（3）上卡接有橡胶环（302），所述橡胶环（302）与主外壳（1）的内壁相匹配，且橡胶环（302）与主外壳（1）的内壁之间为过盈配合，所述活塞块（3）上开凿有多个进气孔（303），所述活塞块（3）的下端固定连接有单向进气阀（304），且单向进气阀（304）位于进气孔（303）的下端，所述活塞块（3）的上端开凿有副螺纹孔（301），所述主外壳（1）的上下两端均设有螺纹口（101），一个所述螺纹口（101）上螺纹连接有主密封盖（2），另一个所述螺纹口（101）上螺纹连接有副外壳（8），所述主外壳（1）内放置有相变材料块（6），所述主密封盖（2）的下端开凿有与副螺纹孔（301）相匹配的主螺纹孔（201），所述主螺纹孔（201）与副螺纹孔（301）之间螺纹连接有连接杆，所述副外壳（8）的内部固定连接有一对过滤板（9），所述过滤板（9）的上侧放置有超滤膜（7），且相变材料块（6）位于超滤膜（7）的上端，所述副外壳（8）的下端螺纹连接有副密封盖（10），所述主密封盖（2）的上端固定连接有辅助功能块（11）。
2.根据权利要求1所述的一种用于野外探险的便携式空气制水设备，其特征在于：所述连接杆包括一对固定半杆（5），所述固定半杆（5）的两端均设有与主螺纹孔（201）和副螺纹孔（301）均匹配的螺纹半杆（503），所述固定半杆（5）上固定连接有多个均匀分布的磁铁柱（502），所述固定半杆（5）上开凿有多个均匀分布的副卡位槽（501），且副卡位槽（501）与磁铁柱（502）相匹配，所述副卡位槽（501）与磁铁柱（502）交错分布。
3.根据权利要求1所述的一种用于野外探险的便携式空气制水设备，其特征在于：所述活塞块（3）内固定连接有铁环，所述主密封盖（2）内固定连接有与铁环相匹配的磁铁环。
4.根据权利要求1所述的一种用于野外探险的便携式空气制水设备，其特征在于：所述主外壳（1）的外壁上设有一对固定区（102），所述固定区（102）上开凿有多个与磁铁柱（502）相匹配的主卡位槽（103），所述主卡位槽（103）内固定连接有铁片。
5.根据权利要求1所述的一种用于野外探险的便携式空气制水设备，其特征在于：所述主密封盖（2）内固定连接有密封圈（202），所述密封圈（202）为硅胶材质。
6.根据权利要求1所述的一种用于野外探险的便携式空气制水设备，其特征在于：所述主外壳（1）的内表面上设有聚四氟乙烯涂层。
7.根据权利要求1所述的一种用于野外探险的便携式空气制水设备，其特征在于：两个所述过滤板（9）之间填充有活性炭颗粒。
8.根据权利要求1所述的一种用于野外探险的便携式空气制水设备，其特征在于：所述超滤膜（7）的上下两侧均设有保护膜，一对所述保护膜之间固定连接有固定架，所述超滤膜（7）的孔径不大于0.01微米，所述保护膜的孔径为0.5-1毫米。
9.根据权利要求1所述的一种用于野外探险的便携式空气制水设备，其特征在于：所述主外壳（1）、副外壳（8）和副密封盖（10）的材料均为食品级PC工程塑料，所述主密封盖（2）、活塞块（3）和固定半杆（5）均为铝合金材质。
10.根据权利要求1所述的一种用于野外探险的便携式空气制水设备，其特征在于：所述相变材料块（6）包括不锈钢外壳，所述不锈钢外壳的材料为304不锈钢，所述不锈钢外壳包括多个上下贯穿的通孔，所述通孔的路径为曲线，所述不锈钢外壳内填充有固液共晶相变材料。
2。
