巴特勒屋面
这就是客户担忧屋面搭 接的原因
密封 屋面纵向搭接对比
错缝搭接，搭接处卷边仍为 双层，保证卷边质量
屋面采用同缝搭接，搭 接处四层钢板叠接，板 卷边质量无法保证。
密封 MR24屋面系统－长向拼接
错位搭接
密封 MR24屋面系统－长向拼接
所用材料： 下压条，密封带胶，管胶，上压
密封 MR24屋面系统－长向拼接
装好下压条，并在两层板间压密封带胶，撕掉保护膜
密封 MR24屋面系统－长向拼接
强调尼龙颗粒
密封 MR24屋面系统－长向拼接
打好管胶后，放置上层板
密封 MR24屋面系统－长向拼接
安装上压条，胶会流至板端将空隙处添至最少，但不会
巴特勒建筑-免维护建筑系统
免维护建筑系统针对钢结构建筑 五大难题的解决方案
优异的屋面系统 巴特勒MR-24 型屋面系统
使用博思格优耐板，板厚0.63mm，屈服强度345MPa， 板宽600mm，工厂预卷180度，板肋高82mm，现场完成180度，卷边后肋高70mm 横向加劲肋430mm宽，150mm间隔 全系统预打孔（包括板和檩条） 拼接处工厂预裁切 工厂预打胶 增强的耐腐蚀性（165g/m2镀铝锌）
密封 （匹斯堡双锁卷边） 热胀冷缩 （全系统预打孔、全节点动态密封） 抗风抗雪 耐候 等寿命设计
热胀冷缩 浮动屋面原理
直立缝屋面系统原理
热胀影响板伸长
屋脊盖板
热胀影响板伸长
冷缩影响板缩短
固定点
屋面板
冷缩影响板缩短
固定点
基本原理
整体屋面仅于檐口处固定，其他位置完全自由滑动 屋面板通过可滑移支座与屋面结构连接 屋脊设置可伸缩的弹性盖板, 解决顺坡方向热胀冷缩 巴特勒全节点可伸缩屋面系统设计
钢结构建筑屋面檐口挡雪装置[实用新型专利]
![钢结构建筑屋面檐口挡雪装置[实用新型专利]](https://img.taocdn.com/s3/m/3f1767a66aec0975f46527d3240c844769eaa0d8.png)
(10)授权公告号 (45)授权公告日 2014.10.29C N 203905320U (21)申请号 201420313376.3(22)申请日 2014.06.12E04D 13/076(2006.01)E04D 13/10(2006.01)(73)专利权人合肥深安钢结构建筑系统工程有限公司地址230088 安徽省合肥市高新区天怡国际商务中心主楼1401室(72)发明人钟承革(74)专利代理机构安徽合肥华信知识产权代理有限公司 34112代理人方峥(54)实用新型名称钢结构建筑屋面檐口挡雪装置(57)摘要本实用新型公开了一种钢结构建筑屋面檐口挡雪装置，包括有固定安装在檩条上的且倾斜设置的屋面板，屋面板的波峰上在檐口位置分别固定安装有多个夹具组合件，多个夹具组合件上固定安装有横梁，横梁上在屋面板的相邻二个波峰之间分别固定安装有挡板。
本实用新型结构合理，通过夹具组合件、横梁和挡板配合安装，能够最大限度的减缓屋面积雪滑向檐口天沟，待屋面积雪融化成水后流至天沟，保证了天沟排水顺畅，满足了钢结构屋面排水的设计要求。
(51)Int.Cl.权利要求书1页 说明书2页 附图1页(19)中华人民共和国国家知识产权局(12)实用新型专利权利要求书1页 说明书2页 附图1页(10)授权公告号CN 203905320 U1.一种钢结构建筑屋面檐口挡雪装置，包括有固定安装在檩条上的且倾斜设置的屋面板，其特征在于：所述屋面板的波峰上在檐口位置分别固定安装有多个夹具组合件，所述的多个夹具组合件上固定安装有横梁，所述的横梁上在屋面板的相邻二个波峰之间分别固定安装有挡板。
2.根据权利要求1所述的钢结构建筑屋面檐口挡雪装置，其特征在于：所述的横梁和挡板分别采用角型折边件。
3.根据权利要求1所述的钢结构建筑屋面檐口挡雪装置，其特征在于：所述的横梁通过防水钉固定安装在所述多个夹具组合件上。
4.根据权利要求1所述的钢结构建筑屋面檐口挡雪装置，其特征在于：所述的挡板通过防水钉固定安装在位于屋面板的相邻二个波峰之间的横梁上。

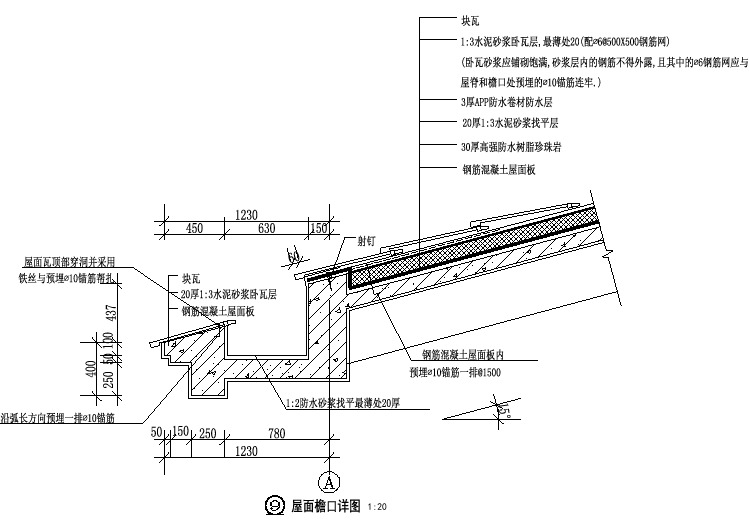

【檐口天沟大样图】屋面檐口详图1
大空间钢结构桁架檩条系统(巴特勒)
大空间钢结构桁架檩条系统【大中小发布时间：2010-01-04 08:35:29 浏览次数：1500 】摘要:本文详细介绍了桁架檩条作为一种大柱距屋面檩条体系，应用于轻钢结构建筑的设计方法及构造要求。
通过实际案例的分析，对于桁架檩条相对于托架结构体系和高频焊接构件体系进行了经济型的比较，阐明了这种大柱距檩条系统在应用上的独特优势及发展前景。
关键词: 桁架檩条柱距空腹结构连续折弯抗风支撑1. 概述：屋面檩条是轻型钢结构建筑中的主要受力构件之一。
通常情况下，轻钢结构建筑的柱距在6m~9m之间，屋面次结构采用Z型连续搭接檩条或C型简支檩条，这是因为普通的冷弯薄壁檩条的经济跨度在9m 之内。
但是在某些特定的行业中，由于生产活动及运输的需要，如超市、物流中心、汽车制造厂房等，需要建筑物能够提供更加宽阔灵活的空间，柱距可能达到12m以上，甚至18m；还有一些建筑物，由于屋面有较大的悬挂荷载，超出了冷弯薄壁檩条的承载范围。
以往解决问题的做法是，采用实腹式H型钢梁或高频焊H型钢梁代替檩条或采用纵向托架结构系统(LGS)，但这些做法往往会造成结构用钢量大幅增长，以及建筑成本和施工难度的增加。
巴特勒屋面桁架檩条是一种新型的用于大柱距屋面系统的空腹结构，能够弥补冷弯薄壁型钢檩条在大跨度、大荷载方面的缺陷和不足。
美国巴特勒公司开发的Landmark®2000结构体系，正是使用这种桁架檩条结合实腹式门式刚架，以及相关支撑系统所形成的。
该结构体系具有不同一般的低成本优势和极佳的观感，并能提供更大的空间。
另外，桁架檩条在穿越管线和安装吊挂方面也有普通檩条无法比拟的优势。
经过十余年具体的实践活动，该系统已经被市场所接受，在美国已经成为主流的结构体系。
2. 产品特征：与传统的用热轧型钢作为桁架上下弦杆不同，巴特勒屋面桁架檩条采用冷弯薄壁型钢作为弦杆，薄壁焊管作为腹杆，在使桁架的外形更为美观的同时，能合理地利用材料的特性。
巴特勒钢结构标准安装图中文版
NO.
内容
1 一般建筑物示意图
2 屋面次结构布置图(公制尺寸)
3 屋面檩条连接详图表
4 屋檐支撑构件连接详图表
5 端墙结构布置图(平端墙)
6 端墙墙筋连接详图表(平端墙)
7 端墙结构布置图(背端墙)
8 端墙墙筋连接详图表(背端墙)
9 端墙柱和屋面梁(剖面尺寸)
10 屋面檩条部件号表(公制尺寸)
