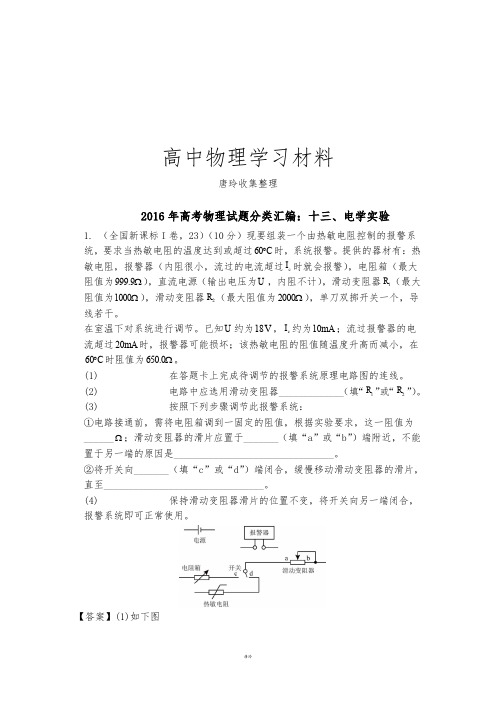

高中物理学习材料唐玲收集整理2016年高考物理试题分类汇编：十三、电学实验1. （全国新课标I 卷，23）（10分）现要组装一个由热敏电阻控制的报警系统，要求当热敏电阻的温度达到或超过60C ︒时，系统报警。
提供的器材有：热敏电阻，报警器（内阻很小，流过的电流超过c I 时就会报警），电阻箱（最大阻值为999.9Ω），直流电源（输出电压为U ，内阻不计），滑动变阻器1R （最大阻值为1000Ω），滑动变阻器2R （最大阻值为2000Ω），单刀双掷开关一个，导线若干。
在室温下对系统进行调节。
已知U 约为18V ，c I 约为10mA ；流过报警器的电流超过20mA 时，报警器可能损坏；该热敏电阻的阻值随温度升高而减小，在60C ︒时阻值为650.0Ω。
(1)在答题卡上完成待调节的报警系统原理电路图的连线。
(2)电路中应选用滑动变阻器_____________（填“1R ”或“2R ”）。
(3) 按照下列步骤调节此报警系统：①电路接通前，需将电阻箱调到一固定的阻值，根据实验要求，这一阻值为______Ω；滑动变阻器的滑片应置于_______（填“a ”或“b ”）端附近，不能置于另一端的原因是________________________________。
②将开关向_______（填“c ”或“d ”）端闭合，缓慢移动滑动变阻器的滑片，直至________________________________。
(4) 保持滑动变阻器滑片的位置不变，将开关向另一端闭合，报警系统即可正常使用。
【答案】(1)如下图(2)2R(3)①650.0，b ，接通电源后，流过报警器的电流会超过20mA ，报警器可能损坏②c ，报警器开始报警【解析】①热敏电阻工作温度达到60C ︒时，报警器报警。
故需通过调节电阻箱使其电阻为60C ︒时的热敏电阻的阻值，即调节到阻值650.0Ω，光使报警器能正常报警，电路图如上图②18V U =，当通过报警器的电流10mA 20mA c I ≤≤，故电路中总电阻cU R I =， 9001800R Ω≤≤Ω，故滑动变阻器选2R 。
浙江七彩阳光新高考联盟2025届高三上学期开学考试物理试题+答案
2024学年第一学期浙江省七彩阳光新高考研究联盟返校联考高三物理试题考生须知：1．本试题卷共8页，满分100分，考试时间90分钟．2．答题前，在答题卷指定区域填写班级、姓名、考场号、座位号及准考证号．3．所有答案必须写在答题卷上，写在试卷上无效．4．考试结束后，只需上交答题卷．选择题部分一、选择题Ⅰ（本题共13小题，每小题3分，共39分．每小题列出的四个备选项中只有一个是符合题目要求的，不选、多选、错选均不得分）1．下列物理量与单位符号对应的是（）A．电量eV B．功率J C．半衰期m/s D．电场强度V/m2．下列说法正确的是（）A．汽车上的速度计显示了平均速度的大小B．在雪豹捕猎过程中，以猎物为参考系，猎物是运动的C．在研究运动员完成马拉松比赛的时间时，运动员可看成质点D．高空坠物会对地面上的人造成很大伤害，是由于下落位置越高物体惯性越大3．2024年6月2日6点23分“嫦娥六号”成功着陆在月球背面南极-艾特肯盆地预选着陆区．月球上没有大气，“嫦娥六号”只能通过发动机的反推力来实现减速，图示时刻为其竖直下降过程中的某一状态．下列说法正确的是（）A．“嫦娥六号”正处于平衡状态B．“嫦娥六号”做自由落体运动C．反推力是内力，对“嫦娥六号”的加速度没有作用D．反推力的方向竖直向上，大小比重力大4．某电场等势面的分布情况如图所示，下列说法正确的是（）A ．A 、B 两点的电场强度大小相同，方向不同B ．同一电荷在Q 点的电势能比在P 点大C ．同一电荷沿折线BQA 移动与沿折线BPA 移动，静电力做功一样大D ．把电子从等势面e 移动到等势面c ,静电力做功为10eV5．月球富含的氢3是理想的核聚变材料，对于解决能源危机有重要作用．其中一种聚变反应的方程式为32412121He H He H E +→++∆,其中E ∆是释放的核能，光速为c ．下列说法正确的是（ ）A ．原子核外电子从高能级向低能级跃迁时释放核能B ．核反应中的质量亏损了2E c ∆ C ．该核反应是α衰变D ．核反应中质量数守恒，但动量不守恒6．距水平地面1h 处的A 点，一质量m 的小球以初速度大小v 被竖直抛下，落到水平地面上被弹回，回跳到2h 处的B 点时速度为零．若小球与地面碰撞时机械能损失20%，不计空气阻力，则从A 到B 过程中，（ ）A ．重力做功为()21mg h h −B ．合外力对小球做功为()12mg h h −C ．初速度大小满足vD ．地面对小球做的功为()22112mg h h mv −− 7．如图为理想的可调式自耦变压器，铁芯上只有一组线圈，将其两端接在AB 间作为原线圈，副线圈是线圈的一部分接有定值电阻0R 和滑动变阻器12,R U U 、分别为原副线圈两端电压，其大小均可调节，12I I 、分别为原副线圈中的电流，则（ ）A ．1U 保持不变，当滑动触头P 顺时针转动一小角度，2U 变小B ．1U 保持不变，当滑动触头P ′向下移动时，2U 变小C ．2U 保持不变，当滑动触头P 顺时针转动一小角度，1I 变大D ．2U 保持不变，当滑动触头P ′向下移动时，1I 变小8．“嫦娥六号”探测器经过地月转移、近月制动阶段后，进入高度约200千米的圆形环月轨道Ⅰ．此后经2次降轨，进入近月点15千米、远月点200千米的椭圆轨道Ⅱ上运动．P 点为轨道Ⅰ、Ⅱ的交点，如图所示，此时轨返组合体（轨道器和返回器组合体）在圆形环月轨道Ⅰ上运动．则“嫦娥六号”（ ）A ．在轨道Ⅰ、Ⅱ经过P 点时加速度相同B ．在轨道Ⅰ的机械能与轨道Ⅱ相同C ．与轨返组合体的运动周期相同D ．经过P 点时的速度比轨返组合体的速度大9．一质量为m ,电荷量为q 的带负电的小球，以初速度0v 从匀强电场中的A 点水平抛出后经过某一定点B ,如图所示，电场强度大小为0E ,方向竖直向下．下列说法正确的是（ ）A ．可以计算经过B 点的时间B ．可以计算经过B 点时的竖直方向的速度C ．初速度为02v ，要使小球仍能经过B 0D ．只要能够经过B 点，过B 点时的速度偏向角为一定值，与初速度大小无关10．鼠标滚轮是鼠标上位于左键与右键之间的部件．某一鼠标滚轮上使用了霍尔效应传感器，传感器上有一块非常小的金属板，如图所示，P 、Q 端与电压表相连，左右端与电源相连．当环形磁铁旋转时，电压表就会有读数，图示时刻磁铁的N 、S 极分别在竖直面的下、上两端．则（ ）A ．图示时刻左端积累了负电荷B ．图示时刻P 端积累了负电荷C ．图示时刻金属板中电子恰好不受磁场力的作用D ．磁铁的旋转不会对金属板中电子运动产生影响11．如图1所示，在均匀介质中两波源M 、N 分别位于122m 6m x x =−=、处，质点P 位于坐标原点，0t =时刻，两波源同时振动．图2为质点P 的振动图像．则（ ）图1 图2A ．M 、N 的起振方向相反B ．波的传播速度为2m/sC ．较长时间后，MN 间有7个振动减弱点D ．0~10s 内质点P 经过的路程为48cm12．图1为光电效应实验装置图，c 处于滑动变阻器的中点位置，开始时滑片P 也处于中点位置．用不同频率的光束照射金属材料甲、乙，调节滑片P 的位置，得到遏止电压c U 随频率ν变化的图线，如图2所示．下列说法正确的是（ ）图1 图2A ．要能得到c U 的读数，滑片P 应向b 端滑动B ．甲、乙对应的图线不一定平行C ．在发生光电效应的情况下，用相同频率的光束照射金属材料，照射金属乙时滑片P 滑动的长度小D ．在发生光电效应的情况下，用相同频率的光束照射金属材料，照射金属甲时逸出的光电子初动能大13．半圆柱形玻璃砖的底面镀有一层反射膜，PMQ 为玻璃砖的半圆形横截面，M 为最高点，O 为圆心，半径为R ．一束宽为R 的平行光的下边恰好沿着底边PQ ,如图所示．其中从A 点射入的光线经玻璃折射后从B 点射出，已知A 、B 两点距离PQ 和0.26R ．sin150.26°=，不考虑圆弧面上的反射光线，下列说法正确的是（ ）A B ．有部分光线在圆弧MQ 区域发生全反射C ．只有圆弧MQ 的部分区域有光线射出D ．射向圆弧MQ 区域的光线有一部分来源于PQ 处反射的光线二、选择题Ⅱ（本题共2小题，每小题3分，共6分，每小题列出的四个备选项中至少有一个是符合题目要求的．全部选对的得3分，选对但不选全的得2分，有选错的得0分）14．下列说法正确的是（ ）A ．一列水波在深度不同的水域传播时，在交界面处将发生折射现象B ．在产生正弦式交流电的过程中，当线圈经过中性面时，线圈中的电流为零C ．压缩气体时，压缩的体积越小，外界需要的力越大，说明分子间存在斥力D ．核反应堆中用镉棒作为慢化剂，快中子跟慢化剂中的原子核碰撞后变为慢中子．15．一水平足够长的平行轨道如图所示，以OO ′为界左边磁场的磁感应强度大小为10B B =,方向垂直纸面向外，右边磁场的磁感应强度大小为202B B =,方向垂直纸面向里．导体棒甲、乙的质量均为m ,电阻相同，开始时均处于静止状态．现给甲一水平向右的初速度0v ，若轨道光滑且电阻不计，甲、乙始终在各自磁场中运动，下列说法中正确的是（ ）A ．乙将向右运动B ．甲、乙运动过程中动量不守恒C ．稳定后，甲的速度为045vD ．当乙的速度为015v ,乙棒产生的焦耳热为20340mv 非选择题部分三、非选择题（本题共5小题，共55分）16．实验题（Ⅰ、Ⅱ、Ⅲ三题共14分）16-Ⅰ．（5分）在“探究两个互成角度的力的合成规律”实验中，（1）实验中我们采用的研究方法是_______A．等效替代法B．控制变量法C．补偿法（2）某次测量如图所示，不合理的操作是_______（多选）A．两细绳间的夹角太大B．一细绳的长度太短C．两只弹簧测力计的读数不相等D．一只弹簧测力计中的弹簧伸长方向与细绳方向不一致（3）若有三只相同的弹簧测力计，完成一次该实验，至少需要_______（选填“1”、“2”或“3”）次把橡皮筋结点拉到O．16-Ⅱ．（6分）在“电池电动势和内阻的测量”实验中，图1 图2 图3（1）某同学尝试用多用电表的不同挡位粗测，其中合理的是_______A．用电压挡测量电动势B．用欧姆挡测量内阻；（2）进一步测量，实物接线如图1所示，其中_______（选填“a”、“b”、“c”或“d”）两条接线是错误的；（3）正确连线后进行测量，如图2所示，某次电流表的读数为_______A（4）图3为实验数据在坐标纸上描出的数据点，则一节电池的内阻为_______Ω（保留两位有效数字）16-Ⅲ．（3分）在“用双缝干涉测量光的波长”实验中，（1）下列说法正确的是_______（多选）A．通过转动遮光筒可以使单缝与双缝平行B．为了减小条纹间距，可以把红色滤光片换成绿色滤光片C．为了更准确地读取手轮上的读数，需要拔动拔杆进行调节D．测量条纹间距时，测量头中分划板中心线必须与条纹的中央对齐（2）若把双缝干涉实验装置置于某种透明液体中，为保证条纹间距不变，应选用双缝间距_______（选填“更大”、“更小”或“不变”）的双缝片．17．（8分）如图所示为水银气压计的原理简图．气压计中混入的气泡上升到水银柱的上方，使水银柱上方不再是真空．当实际大气压为768mmHg 时，这个水银气压计的示数只有750mm ,此时管中的水银面到管顶的距离为80mm ,环境温度为27℃．不考虑细玻璃管中水银柱的升降对水银槽中液面的影响．（1）若升高环境温度，大气压保持不变，长时间后气体增加的内能_______（选填“大于”、“小于”或“等于”）气体吸收的热量；（2）若环境温度保持不变，气压计的示数减小了10mm ,求大气压改变了多少？（3）若环境温度升高了15℃，气压计的示数未变，求大气压改变了多少？18．（11分）如图所示一游戏装置，由四分之一圆弧轨道AB ,水平轨道BC ,以02m/s v =顺时针转动的37θ=°的倾斜传送带EF ,水平平台GH 组成，各部分之间平滑连接．一木板Q 静置于水平面MN 上，其上表面与平台等高并紧靠平台．一可视为质点的木块P 从距BC 为h 的AB 上某处由静止开始下滑，已知P 的质量m 和Q 的质量M 均为0.1kg ,轨道AB 的半径 3.2m R =,木板Q 的长度0.2m L =,传送带的长度 1.6m,l P =与传送带及Q 间的动摩擦因数均为µ=，其余各处摩擦均不计，sin 370.6°=，则（1）若0.8m h =,求木块P 运动到圆弧轨道最低点B 时，受到的支持力大小N F ；（2）若木块P 能滑上平台，求h 的最小值min h ；（3）若木块和木板相互作用时产生的摩擦内能为E ,求h 与E 之间满足的关系．19．（11分）某探究小组设计了两种电磁驱动装置．图1利用直流电源给线框供电，接通电源后正方形导线框ABCD 在磁极间的辐向磁场中，从静止开始绕中心轴线OO ′发生转动．图2为三个线圈连接到三相电源上，电流形成的磁场可等效为角速度0ω的旋转辐向磁场，稳定后解锁正方形导线框ABCD ,导线框由静止开始转动．图3为不同视角的上述两种驱动装置的截面图，分别为图1的正视图和图2的俯视图．已知导线框ABCD的边长为l ，电阻为,R AB CD 、两边的质量均为m ,所处位置的磁感应强度大小均为B ,磁场方向始终与转动方向垂直，转动中AB CD 、两边受到的阻力均为f kv =（k 为比例系数，v 为线速度），其余两边质量和所受阻力不计．电源的电动势为E ,内阻不计，图1 图2 图3（1）在两种驱动装置中，若图1、2导线框的转动方向一致，则旋转辐向磁场的转动方向是顺时针还是逆时针；（2）在图2装置中，若222B R k R=,则导线框转动的最大角速度m ω； （3）在图1装置中，若导线框经过时间t 恰好达到最大角速度，则在该过程中AB 边转过的弧长S ．20．（11分）在O xy −坐标系中，x 轴上方存在垂直纸面向外的匀强磁场Ⅰ，x 轴下方存在平行y 轴负方向的匀强磁场Ⅱ．如图所示，x 正半轴上有一足够长绝缘板，Q 点处开有一小孔，x 负半轴的P 点处有一正粒子源，在纸面内沿角度均匀发射粒子，粒子速度大小v 随发射角θ变化的关系为0cos v v θ=，其中0θ=°的粒子经磁场偏转后垂直经过y 轴．已知磁场Ⅰ、Ⅱ的磁感应强度大小均为B ,P 、Q 与坐标原点O 的距离均为a ,发射角θ的最大值为60°Q 点外，粒子不能穿过绝缘板进入x 轴下方，不计粒子间的相互作用及粒子重力．（1）求粒子的比荷q m；（2）若y轴上有一探测板，其下端在O点，长度为2a,粒子打在探测板上即被吸收并中和，求探测到的粒子的比例η；（3）若x轴下方有一平行x轴，且垂直纸面的矩形探测板．要使探测板在任意y轴坐标位置均能探测到所有粒子，求探测板的最小面积S．2024学年第一学期浙江省七彩阳光新高考研究联盟返校联考高三物理 参考答案一、选择题Ⅰ（本题共13小题，每小题3分，共39分．每小题列出的四个备选项中只有一个是符合题目要求的，不选、多选、错选均不得分）1．【答案】D【解析】eV J m/s 、、分别是能量、功和速度的单位，A 、B 、C 错误；V/m 是电场强度的单位，D 正确．2．【答案】C【解析】速度计上显示瞬时速率，A 错误；参考系是假定不动的物体，B 错误；在马拉松比赛中，运动员的大小和形状可以不计，C 正确；惯性大小与高度无关，D 错误．3．【答案】D【解析】应做减速运动，A 错误；受到反推力，B 错误；反推力是喷出气体对“嫦娥六号”的作用力，是外力，C 错误；因加速度向上，反推力的方向竖直向上，大小比重力大D 正确．4．【答案】C【解析】A 、B 两点的电场强度大小与方向均不同，A 错误；电势能大小与电荷的电性有关，B 错误；静电力做功与路径无关，C 正确；把电子从等势面e 移动到等势面c ,静电力做功为10eV −,D 错误．5．【答案】B【解析】核能是原子核内的跃迁而释放的能量，A 错误；由2E mc ∆=∆,B 正确；42He 比3221He H 、的结合能之和大E ∆,C 错误；核反应中质量数守恒，动量守恒均守恒，D 错误．6．【答案】D【解析】重力做功()12mg h h −，A 错误；合外力对小球做功212mv −，B 错误；由()212102W mg h h mv +−=−,得()22112W mg h h mv =−−，D 正确；2124152mgh mv mgh v += ，C 错误． 7．【答案】A【解析】1U 保持不变，当滑动触头P 顺时针转动一小角度，2n 变小，由电压与匝数关系知2U 变小，A 正确；当滑动触头P ′向下移动时，因匝数比未变，2U 不变，B 错误；2U 保持不变，P 顺时针转动一小角度，2n 变小，由电流与匝数关系知1I 变小，C 错误；P ′向下移动，2I 变小，1I 也变大，D 错误．8．【答案】A【解析】在P 点时，万有引力大小不变，A 正确；经过制动后进入轨道Ⅱ，机械能减小，B 错；轨道Ⅰ的半径比轨道Ⅱ的半长轴大，C 错；确定的圆形轨道对应确定的速度大小，“嫦娥六号”经过P 点时速度更小，D 错．9．【答案】D 【解析】qE a g m =− A 、B 间的水平或竖直距离未知，无法计算经过B 点的时间和竖直速度，A 、B 错；由22012qE x y g m v =− 知，C 错；由02tan ,y v y AB v x θ==两点位置确定，偏向角大小就确定，D 对 10．【答案】B【解析】图示时刻电子向左运动，受到的洛仑兹力使电子积累在P 端，A 、D 错误B 正确；此时磁感线垂直金属板，磁场力不为零，C 错误．11．【答案】D【解析】由P 点的振动图像知，两波源的起振方向相同，A 错误；2s t =,M 的振动传到P 点，波速1m /s ,B错误；MN 间有8个减弱点，分别为 1.5m 0.5m 0.5m 1.5m 2.5m 3.5m 4.5m 5.5m x =−−、、、、、、、,C 错误；0~6s t =内振动16cm,6s ~10s t =内振动32cm 共48cm ,D 正确．12．【答案】C【解析】滑片P 向a 端滑动时，电源提供反向电压，A 错误；由两图线的斜率相同，甲、乙对应的图线一定平行，B 错误；由0c W h U v e e=−知，乙的遏止电压更小，P 滑动的长度更小，C 正确；甲逸出功小，光电子的最大初动能大，但初动能不一定大，D 错误．13．【答案】C【解析】从A 点射入的光线经玻璃折射后从B 点射出，入射角45°，折射角30°,A 错误；光线在玻璃砖中传播时，光线与半径构成等腰三角形，由光路可逆性可知，不可能发生全反射，B 错误；假设有光线会射向PQ ,如图解所示，sin sin sin 2,22cos sin sin sin n ααβαβθββββ==+>=>=，45β>°不存在，D 错误；最上边和下边的光线恰好射向Q 点，其余光线因为MQ 区域的出射点总比PM 区域的入射点位置低，只有部分区域有光线射出，C 正确．二、选择题Ⅱ（本题共2小题，每小题3分，共6分，每小题列出的四个备选项中至少有一个是符合题目要求的．全部选对的得2分，选对但不选全的得1分，有选错的得0分）14．【答案】AB【解析】一列水波在深度不同的水域传播时，在交界面处将发生折射，A 正确；当线圈经过中性面时，线圈中的电流为零，B 正确；压缩的体积越小，气体压强越大，外界需要的力越大，C 错误；镉棒的作用是调节中子的数目，D 错误．15．【答案】BC【解析】甲运动后提供给乙向上的电流，安培力向左，将向左运动，A 错误；甲、乙运动过程中受到的安培力大小不等，方向相同，动量不守恒，B 正确；从开始运动到稳定过程中，对甲，10B lqmv mv =−甲对乙2B lq mv =乙,稳定后，有12B lv B lv =甲乙，得045v v =甲,C 正确；由20101,5B lq m v B lq mv mv ==−甲，得0910v v =甲由能量守恒，222200001181325020040Q mv mv mv mv =−−=,乙棒产生的焦耳热20380mv ,D 错误． 三、非选择题（本题共5小题，共55分） 16．【答案】16-Ⅰ（5分）（1）A （1分）（2）BD （2分）（3）1 （2分）16-Ⅱ（6分）（1）A （1分）（2）“b ” （1分） “d ” （1分）（3）0.23A 或0.24A （1分）（4）1.9~2.1Ω （2分）16-Ⅲ（3分）（1）B 、D （2分）（2）更小 （1分）17．【答案】（1）温度升高，气体压强增大对外做功，由U Q W ∆=+,知U Q ∆<,气体增加的内能小于气体吸收的热量． 2分（2）由等温变化，得1122p V p V = 2分大气压为756mmHg ,减小了12mmHg 1分（3）由等容变化，得11P P T T∆=∆ 2分 水银柱上方气体压强增加了0.9mmHg 1分18．【答案】（1）由22N 12v mgh mv F mg m R=−= 1分 得N 1.5N F = 1分（2）木块P 在传送带上，先以1a 向上匀减速，再以2a 向上匀减速，到平台时速度恰好为零对应min h ． 1分2212sin cos 10m /s sin cos 2m /s a g g a g g θµθθµθ=+==−=222001222v v v l a a −+ 1分 4m /s v = 1分min 0.8m h = 1分（3）设木块刚滑上木板的速度为01v 时，恰好能在木板最右端与木板相对静止，则01()mv m M v =+共， 1分 220111()22mgL mv m M v µ=−+共 得012m /s v =对应下落高度0 1.8m h = 1分①当1.8m 3.2m h <≤时，0.1J E mgL µ==1分 ②当0.8m 1.8m h <≤时，2222200200202221sin 37cos37cos37222v v v v mgh mgl mg l mg mv a a µµ −−−°−°−+°×=20210.10.08(J)4E mv h ==− 2分 19．【答案】（1）图1装置，导线框顺时针转动，图2装置若导线框也顺时针转动，由楞次定律，旋转辐向磁场的转动方向也为顺时针． 2分（2）A022f F = 2分 ()20m A0B F Rβωω−= 1分 220m 222B klR B βωωβ=+ 因220m 2,2B l k R ωω= 1分（3）转动稳定后达到最大角速度．A 22 f F = 1分 ()2m A Bl E B l F R ω−= m 2222BE B l kRω=+ 1分 A m 22I ft m l ω−− 1分 ()A A 222(2)2 i i Bl E Blv Bl Et BlS I F t t B l kR R−−=∆=∆=+∑∑ 1分 m 22242BlEt m lR S B l kR ω−=+代入m ω,得()()2222222BlE kRt B l t mR S B l kR +−=+ 1分 20．【答案】（1）由200v qv B m a= 1分 得0v q m Ba= 1分 （2）当0cos v v θ=时，由题意，知cos a R θ= 1分 所有粒子匀速圆周运动的圆心均在y 轴上，且速度方向垂直y 轴． 1分 对于左侧的粒子，由2tan cos a a a θθ=+ 1分 得37θ=° 1分因此，37609780.83%120120η°+°==≈° 1分 （3）粒子全部经过Q 点，以分速度0v 沿y 轴负方向匀速直线运动，以另一分速度1v 垂直纸面做匀速圆周运动． 1分1m 0tan 60v v =° 1分m tan 60r a =°= 1分矩形探测板长L =，宽l = 最小面积224S Ll a == 1分。
高中物理实验试题及答案
高中物理实验试题及答案一、选择题（每题2分，共10分）1. 下列哪个实验器材是用来测量物体长度的？A. 温度计B. 秒表C. 米尺D. 弹簧秤答案：C2. 在实验中测量物体的质量，应该使用哪种仪器？A. 米尺B. 天平C. 秒表D. 弹簧秤答案：B3. 测量液体密度的实验中，通常使用哪种仪器？A. 量筒B. 米尺C. 温度计D. 弹簧秤答案：A4. 在测量物体加速度的实验中，通常使用哪种仪器？A. 米尺B. 秒表C. 打点计时器D. 温度计答案：C5. 测量物体速度的实验中，通常使用哪种方法？A. 测量时间与距离，计算速度B. 测量质量与体积，计算密度C. 测量力与加速度，计算质量D. 测量电流与电压，计算功率答案：A二、填空题（每空1分，共10分）1. 根据欧姆定律，电阻R等于电压V除以电流I，即R = _______。
答案：V/I2. 在测量物体加速度的实验中，使用打点计时器记录物体运动的时间和距离，通过测量两点之间的距离和时间间隔，可以计算出物体的_______。
答案：平均速度3. 测量液体密度的实验中，密度ρ可以通过公式ρ = _______ 来计算。
答案：m/V4. 牛顿第二定律指出，物体的加速度a与作用力F成正比，与物体质量M成反比，即a = _______。
答案：F/M5. 在测量物体长度时，为了减少误差，应该采用多次测量取平均值的方法，这可以减小由于_______引起的误差。
答案：测量工具的不精确三、简答题（每题5分，共10分）1. 请简述如何使用米尺测量物体的长度。
答案：使用米尺测量物体长度时，首先要确保米尺的零刻度与物体的一端对齐，然后读取物体另一端对应的刻度值，即为物体的长度。
在测量过程中，应保持米尺与物体平行，以减少误差。
2. 请简述如何使用天平测量物体的质量。
答案：使用天平测量物体质量时，首先要将天平放置在水平的台面上，确保天平处于平衡状态。
然后将待测物体放置在天平的一端，逐渐添加或减少砝码，直到天平重新平衡。
备考2025届高考物理一轮复习分层练习第十四章光学实验十八用双缝干涉实验测量光的波长
试验十八 用双缝干涉试验测量光的波长1.[2024山西忻州开学考试]某同学利用如图所示的双缝干涉试验装置测量黄光的波长，测得双缝之间的距离为0.24mm ，光屏与双缝之间的距离为1.20m.第1条到第6条黄色亮条纹中心间的距离为14.70mm ，则该黄光的波长为（ D ）A.570nmB.576nmC.582nmD.588nm解析 由题意易知相邻干涉条纹间距Δx ＝14.706－1mm ＝2.94mm ，依据Δx ＝Ldλ，可得λ＝dΔx L＝0.24×10－3×2.94×10－31.20m ＝5.88×10－7m ＝588nm ，故选D.2.[2024重庆育才中学校考/多选]在“用双缝干涉测量光的波长”试验中，经调整后在目镜中视察到如图所示的单色光干涉条纹，下面能使条纹间距变小的是（ BD ）A.减小光源到单缝的距离B.增大双缝之间的距离C.增大双缝到光屏之间的距离D.将红色滤光片改为绿色滤光片解析 依据双缝干涉的条纹间距公式Δx ＝Ld λ，可知减小光源到单缝的距离，条纹间距不变，故A 错误；增大双缝之间的距离，能使条纹间距变小，故B 正确；增大双缝到光屏之间的距离，条纹间距变大，故C 错误；将红色滤光片改为绿色滤光片，波长变短，故条纹间距变小，D 正确.3.[2024高二期中考试]在双缝干涉测波长试验中，为了减小试验误差可实行的方法是（ D ）A.减小屏到双缝的距离B.换用不同的滤光片进行多次测量取平均值C.增大缝的宽度D.测出多条亮纹之间的距离，再算出相邻亮条纹间距解析 测出多条亮纹之间的距离，依据Δx ＝a n －1计算相邻亮条纹间距，n 越大，测量的偶然误差就越小.减小屏到双缝的距离、换用不同的滤光片进行多次测量取平均值、增大缝的宽度都无法减小试验误差，故选D.4.[2024江苏高三校考]在“利用双缝干涉测量光的波长”试验中，将双缝干涉试验装置按如图所示安装在光具座上，单缝a 保持竖直方向，选用缝间距为d 的双缝b ，并使单缝与双缝保持平行，调整试验装置使光屏上出现清楚干涉条纹.下列说法正确的是（ D ）A.滤光片的作用是让白光变成单色光，取走滤光片，无法看到干涉条纹B.若将滤光片由绿色换成红色，光屏上相邻两条暗条纹中心的距离减小C.若测得5个亮条纹中心间的距离为x ，则相邻两条亮条纹间距Δx ＝x 5D.光通过单缝a 发生衍射，再通过双缝b 发生干涉，可认为是从单缝通过多列频率相同且相位差恒定的光波，在屏上叠加形成的解析 滤光片的作用是让白光变成单色光，取走滤光片，则是两束白光的干涉，光屏上会出现彩色的干涉条纹，故A 错误；若将滤光片由绿色换成红色，由于红光的波长较长，依据Δx ＝λld 可知，光屏上相邻两条暗条纹中心的距离增大，故B 错误；若测得5个亮条纹中心间的距离为x ，则相邻两条亮条纹间距Δx ＝x 5－1＝x4，故C 错误；光通过单缝a 发生衍射，再通过双缝b 发生干涉，可认为是从单缝通过多列频率相同且相位差恒定的光波，在屏上叠加形成的，故D 正确.5.在试验室用双缝干涉测光的波长，请依据题目要求回答下列问题.元件代号A B C D元件名称双缝光屏单缝滤光片（1）将表中的光学元件放在图（a）所示的光具座上，组装成用双缝干涉测光的波长的试验装置.将白光光源放在光具座最左端，依次放置凸透镜和表中其他光学元件，由左至右，各光学元件的排列依次应为DCAB（填写元件代号）.（2）已知该装置中双缝间距d＝0.200mm，双缝到光屏的距离L＝0.500m，在光屏上得到的干涉图样如图（b）甲所示，分划板在图中A位置时螺旋测微器如图（b）乙所示，分划板在B位置时螺旋测微器如图（b）丙所示，则其示数x B＝ 5.880mm.由以上所测数据可以得出该单色光的波长为 4.75×10－7（4.74×10－7～4.76×10－7均可）m（结果保留3位有效数字）.解析（1）试验室用双缝干涉测光的波长的试验装置，由左至右，各光学元件的排列依次应为滤光片、单缝、双缝、光屏，故依次为DCAB.（2）图中B位置时固定刻度读数为5.5mm，可动刻度读数为38.0×0.01mm，螺旋测微器的读数为x B＝5.5mm＋38.0×0.01mm＝5.880mm，图中A位置时固定刻度读数为1mm，可动刻度读数为12.8×0.01mm，螺旋测微器的读数为x A＝1mm＋12.8×0.01mm＝1.128mm，则相邻条纹间距为Δx＝x B－x A4；依据条纹间距公式Δx＝Ld·λ可得λ＝dΔxL，代入数据解得λ＝4.75×10－7m.6.某同学利用如图1所示的装置来测量某种单色光的波长.接通电源，规范操作后，在目镜中视察到清楚的干涉条纹.图1（1）若想增加从目镜中视察到的条纹数量，该同学可B.A.将透镜向单缝靠近B.运用间距更大的双缝C.将单缝向靠近双缝的方向移动D.将毛玻璃向远离双缝的方向移动（2）测量中，分划板中心刻线对齐某一亮条纹的中心时，游标卡尺的读数如图2所示，则读数为 1.07cm.（3）该同学已测出图1装置中单缝与双缝、双缝与毛玻璃、毛玻璃与目镜之间的距离分别为L1、L2、L3，又测出他记录的第1条亮条纹中心到第6条亮条纹中心的距离为Δx，若双缝间距为d，则该单色光波长λ的表达式为λ＝dΔx5L2（用题中所给字母表示）.（4）只将单色红光源换成单色蓝光源，从目镜中视察到的条纹数量会增加（填“增加”“削减”或“不变”）.解析（1）选项分析结论A 透镜出射的光线为平行光，移动透镜不会使目镜中视察到的条纹数量增加×B 依据双缝干涉条纹间距公式Δx＝ldλ可知，增大双缝间距，则Δx减小，目镜中条纹数量增多√C将单缝向双缝靠近，不影响条纹间距，目镜中条纹数目不变×D 将毛玻璃远离双缝，则l增大，双缝干涉条纹间距增大，则目镜中条纹数量削减×（2）游标卡尺的精度为0.1mm，读数为10mm＋7×0.1mm＝10.7mm＝1.07cm.（3）由题意可知Δx5＝L2dλ，所以波长λ＝dΔx5L2.（4）换成蓝光后，光的频率增大，波长变小，则条纹间距变小，目镜中条纹数量增加.7.洛埃德在1834年提出了一种更简洁的视察干涉的装置.如图所示，从单缝S 发出的光，一部分入射到平面镜后反射到屏上，另一部分干脆投射到屏上，在屏上两光束交叠区域里将出现干涉条纹.单缝S 通过平面镜成的像是S'.（1）通过如图所示的装置在屏上可以视察到明暗相间的干涉条纹，这和双缝干涉试验得到的干涉条纹一样.假如S 被视为其中的一个缝，则 S' 相当于另一个“缝”.（2）试验表明，光从光疏介质射向光密介质在界面发生反射时，在入射角接近90°时，反射光与入射光相比，相位有π的变更，即半波损失.假如把光屏移动到和平面镜接触，接触点P 处是 暗条纹 （填“亮条纹”或“暗条纹”）.（3）试验中已知单缝S 到平面镜的垂直距离h ＝0.15mm ，单缝到光屏的距离D ＝1.2m ，观测到第3个亮条纹到第12个亮条纹的中心间距为22.78mm ，则该单色光的波长λ＝ 6.33×10－7 m （结果保留3位有效数字）.解析 （1）依据题图可知，假如S 被视为其中的一个缝，则S 经平面镜成的像S'相当于另一个“缝”.（2）依据题意可知，把光屏移动到和平面镜接触，光线经过平面镜反射后将会有半波损失，因此接触点P 处是暗条纹.（3）条纹间距为Δx ＝22.78×10－312－3m ≈2.53×10－3m ，依据λ＝2ℎDΔx ，代入数据解得λ≈6.33×10－7m.8.[试验创新]（1）干涉条纹除了可以通过双缝干涉视察到外，把一个凸透镜压在一块平面玻璃上（图甲），让单色光从上方射入（示意图如图乙，其中R 为凸透镜的半径），从上往下看凸透镜，也可以视察到由干涉造成图丙所示的环状条纹，这些条纹叫作牛顿环.假如改用波长更长的单色光照耀，视察到的圆环半径将 变大 （填“变大”“变小”或“不变”）；假如换一个半径更大的凸透镜，视察到的圆环半径将 变大 （填“变大”“变小”或“不变”）.（2）接受波长为690nm的红色激光作为单色入射光，牛顿环的两条相邻亮条纹位置所对应的空气膜的厚度差约为A.A.345nmB.690nmC.几微米D.几毫米解析（1）当光程差为波长的整数倍时是亮条纹，当光程差为半个波长的奇数倍时是暗条纹；用波长更长的光照耀，则出现亮条纹的这一厚度需远离中心，则圆环的半径变大；换一个表面曲率半径更大的凸透镜，出现亮条纹的这一厚度偏移中心，可知圆环的半径变大.（2）由题意知相邻亮条纹对应的空气层的厚度差为半个波长，故为345nm，A正确，B、C、D错误.。

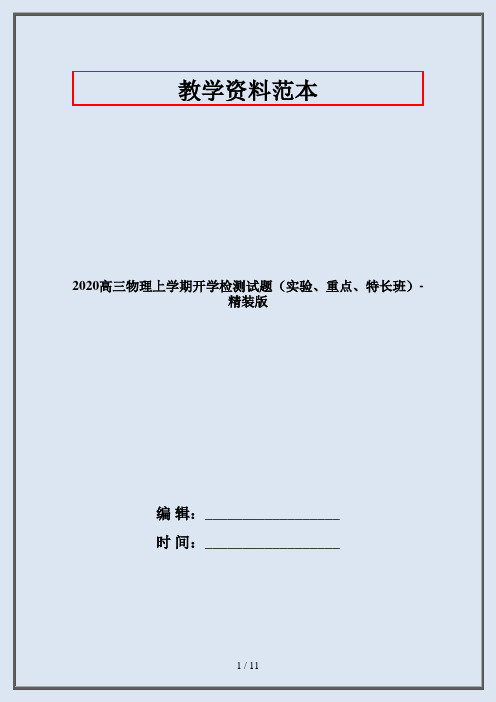

2020高三物理上学期开学检测试题(实验、重点、特长班)-精装版
教学资料范本2020高三物理上学期开学检测试题（实验、重点、特长班）-精装版编辑：__________________时间：__________________【精选】20xx最新高三物理上学期开学检测试题（实验、重点、特长班）时间：90分钟分值：100分一、选择题（共10小题，每题4分，共40分；其中1、10为多选题，其余为单选题）1．(多选)2020年夏季奥运会将在日本的东京举行，我国的跳水体育健儿正在进行刻苦的训练，为了提高训练成绩，教练员和运动员认真分析训练视频，对于下面的叙述，正确的是（▲）A．研究运动员的跳水动作时，可以将运动员看成质点B．研究运动员与跳板接触过程中跳板的弯曲情况时，可将运动员看成质点C．为了提高训练成绩，不管分析什么问题，都不能把运动员看成质点D．能否把运动员看成质点，应根据研究问题而定2．关于自由落体运动(g＝10 m/s2)，下列说法中不正确的是（▲）A．它是竖直向下，v0＝0、a＝g的匀加速直线运动B．在开始连续的三个1 s内通过的位移之比是1∶3∶5C．在开始连续的三个1 s末的速度大小之比是1∶2∶3D．从开始运动到距下落点5 m、10 m、15 m所经历的时间之比为1∶2∶33．在物理学史上，正确认识运动和力的关系且推翻“力是维持物体运动的原因”这个观点的物理学家及建立惯性定律的物理学家分别是（▲）A．亚里士多德、伽利略B．伽利略、牛顿C．伽利略、爱因斯坦D．亚里士多德、牛顿4．一步行者以匀速运动跑去追赶被红灯阻停的公交车，在跑到距汽车36m处时，绿灯亮了，汽车匀加速启动前进，其后两者的v-t图象如图所示，则下列说法正确的是（▲）A. 人不能追上公共汽车，且车开动后，人车距离越来越远B. 人能追上公共汽车，追赶过程中人跑了32mC. 汽车开动16s时人能追上公共汽车D. 人不能追上公共汽车，人、车最近距离为4m5．如图所示是一做匀变速直线运动的质点的位置–时间图象（x–t 图象），P（t1，x1）为图象上一点.PQ为过P点的切线，与x轴交于点Q（0，x2）.已知t=0时质点的速度大小为v0，则下列说法正确的是（▲）A. t1时刻，质点的速率为B. t1时刻，质点的速率为C. 质点的加速度大小为D. 质点的加速度大小为6．为了测定某汽车的性能，通过计算机描绘了该汽车在某阶段的图象.下列选项正确的是（▲）A. 从计时开始汽车以的速度做匀速直线运动B. 从计时开始汽车以10m/s的速度做匀加速直线运动C. 第2 s末汽车的速度大小为20 m/sD. 第2 s内汽车的位移大小为40 m7. 如图所示，用两根等长轻绳将木板悬挂在竖直木桩上等高的两点，制成一简易秋千.某次维修时将两轻绳各剪去一小段，但仍能保持等长且悬挂点不变.木板静止时，F1表示木板所受合力的大小，F2表示单根轻绳对木板拉力的大小，则维修后（▲）A. F1不变，F2变大B. F1不变，F2变小C. F1变大，F2变大D. F1变小，F2变小8. 如图所示，轻弹簧的一端与物块P相连，另一端固定在木板上.先将木板水平放置，并使弹簧处于拉伸状态.缓慢抬起木板的右端，使倾角逐渐增大，直至物块P刚要沿木板向下滑动，在这个过程中，物块P所受静摩擦力的大小变化情况是（▲）A. 先减小后增大B. 先增大后减小C. 一直增大D. 保持不变9. 如图所示,倾角为θ的斜面体置于水平面上，B置于斜面上，通过细绳跨过光滑的定滑轮与A相连，连接的一段细绳与斜面平行，A、B、C都处于静止状态.则（▲）A. B受到C的摩擦力一定不为零B. C受到水平面的摩擦力一定为零C. 水平面对C的支持力与C、B的总重力大小相等D. 若将细绳剪断，B物体依然静止在斜面上，水平面对C的摩擦力为零10．(多选)如图所示，一木块在光滑水平面上受一恒力F作用，前方固定一足够长的弹簧，则当木块接触弹簧后（▲）A．木块立即做减速运动B．木块在一段时间内速度仍可增大C．当F等于弹簧弹力时，木块速度最大D．弹簧压缩量最大时，木块加速度为零二、实验题：把答案填在答题卡的横线上或按题目要求作答.（每空2分，共14分）11．“探究求合力的方法”的实验装置如图甲所示.（1）某次实验中，弹簧测力计的指针位置如图甲所示.其中，细绳CO对O点的拉力大小为________N；（2）请将图甲中细绳CO和BO对O点两拉力的合力F合画在图乙上.由图求出合力的大小F合＝________N(保留两位有效数字)；（3）某同学对弹簧测力计中弹簧的劲度系数是多少很感兴趣，于是，他将刻度尺与弹簧测力计平行放置，如图丙所示，利用读得的数据，他得出了弹簧的劲度系数.那么，该弹簧的劲度系数k＝________N/m(保留两位有效数字).12．“用DIS研究加速度与力的关系”的实验装置如图所示，实验中用所挂钩码的重量作为细线对小车的拉力 F.通过增加钩码的数量，多次测量，可得小车运动的加速度a和所受拉力F的关系图像.他们在轨道水平和倾斜的两种情况下分别做了实验，得到了两条aF 图线.如图(b)所示.（1）图线________(选填“①”或“②”)是在轨道右侧抬高成为斜面情况下得到的；（2）在轨道水平时，小车运动的阻力Ff＝________N；（3）图(b)中，拉力F较大时，aF图线明显弯曲，产生误差，为避免此误差，可采取的措施是________.A．调整轨道的倾角，在未挂钩码时使小车能在轨道上匀速运动B．在增加钩码数量的同时在小车上增加砝码，使钩码的总质量始终远小于小车的总质量C．将无线力传感器捆绑在小车上，再将细线连在力传感器上，用力传感器读数代替钩码的重力D．更换实验中使用的钩码规格，采用质量较小的钩码进行上述实验三、计算题：解答应写出必要的文字说明、方程式和重要演算步骤．只写出最后答案的不能得分．有数值计算的题，答案中必须明确写出数值和单位（10+12+12+12=46分）13. 如图甲所示，质量m＝1 kg的物块在平行斜面向上的拉力F作用下从静止开始沿斜面向上运动，t＝0.5 s时撤去拉力，利用速度传感器得到其速度随时间的变化关系图像(v t图像)如图乙所示，g取10 m/s2，求：（1）2 s内物块的位移大小x和通过的路程L；（2）沿斜面向上运动两个阶段加速度大小a1、a2和拉力大小F.14．如图所示，足够长的斜面倾角θ＝37°，一物体以v0＝12 m/s的初速度从斜面上的A点开始沿斜面向上运动，加速度大小a＝8.0 m/s2.g 取10 m/s2，sin 37°＝0.6，cos 37°＝0.8，求：（1）物体沿斜面向上滑行的最大距离；（2）物体与斜面间的动摩擦因数；（3）物体沿斜面到达最高点后返回过程中的加速度大小.15．汽车前方120 m处有一自行车正以6 m/s的速度匀速前进，汽车以18 m/s的速度追赶自行车，若两车在同一条公路不同车道上做同方向的直线运动，求：（1）经多长时间，两车第一次相遇？（2）若汽车追上自行车后立即刹车，汽车刹车过程中的加速度大小为2 m/s2，则再经多长时间两车第二次相遇？16．如图所示，光滑斜面倾角为30o，AB物体与水平面间摩擦系数均为μ=0.4，现将A、B两物体（可视为质点）同时由静止释放，两物体初始位置距斜面底端O的距离为LA=2.5m，LB=10m.不考虑两物体在转折O处的能量损失.（1）求两物体滑到O点的时间差.（2）B从开始释放，需经过多长时间追上A？（结果可用根号表示）上饶中学高二下学期第三次物理月考试题（实验、重点班）答题卡一、选择题（请用2B铅笔填写）（40分）1 2 3 4 5 6 7 8 9 10BD D B D C B A A D BC 二、非选择题（请在各试题的答题区内作答）11题（8分）(1)2.60(2)见解析图 5.1(3)6012题（6分）(1)①(2)0.5 (3)C13题（10分）答案：(1)0.5 m 1.5 m (2)4 m/s2 4 m/s28 N解析：(1)物块上升的位移：x1＝12×2×1 m＝1 m；物块下滑的距离：x2＝12×1×1 m＝0.5m；位移x＝x1－x2＝1 m－0.5 m＝0.5 m路程L＝x1＋x2＝1 m＋0.5 m＝1.5 m(2)由题图乙知，各阶段加速度的大小a1＝20.5m/s2＝4 m/s2a2＝0－20.5m/s2＝－4 m/s2设斜面倾角为θ，斜面对物块的摩擦力为F f，根据牛顿第二定律0～0.5 s 内F －F f －mg sin θ＝ma 1；0．5～1 s 内－F f －mg sin θ＝ma 2；联立解得：F ＝8 N.14题（12分）答案：(1)9 m (2)0.25 (3)4 m/s 2解析：(1)根据匀变速直线运动的速度位移公式v 02＝2ax 得，上滑的最大距离为：x ＝v022a＝9 m ； (2)物体沿斜面向上运动时受力如图甲所示，根据牛顿第二定律得：甲mg sin θ＋μF N ＝maF N ＝mg cos θ 代入数据解得：μ＝0.25；(3)物体沿斜面向下运动时受力如图乙所示，11 / 11 乙根据牛顿第二定律得物体下滑的加速度为：a ′＝mgsin θ－μmgcos θm＝ 4 m/s 2. 15题（12分）答案：(1)10 s (2)13.5 s解析：(1)设经t 1，汽车追上自行车，有v 2t 1＝v 1t 1＋s ，得t 1＝10 s ；故经过10 s 两车第一次相遇.(2)汽车的加速度为a ＝－2 m/s 2，设自行车追上汽车所用的时间为t 2，则v 1t 2＝v 2t 2＋12at 22，解得t 2＝12 s ； 设汽车从刹车到停止用时为t 3,0＝v 2＋at 3 t 3＝9 s ＜t 2，故自行车追上汽车前，汽车已停下.停止前汽车的位移x 汽＝0＋v22t 3， 设经t 4自行车追上汽车，则v 1t 4＝x 汽，解得t 4＝13.5 s ，故再经过13.5 s 两车第二次相遇.16题（12分）答案（1）1s （2）2.34s解析:（1）A 到达底端时间B 到达底端时间A B 到达底端时间差（2）A 到达底端速度经过分析B 追上A 前，A 已停止运动 A 在水平面上运动的总位移 B 在水平面上运动的总位移m 其中由SA=SB 得 t=s 则B 从释放到追上A 用时s。
高考物理试题分类汇编——电学实验.docx
高中物理学习材料2011普通高校招生考试试题汇编-电学实验1(2011北京)（1）用如图1所示的多用电表测量电阻，要用到选择开关K和两个部件S、T。
请根据下列步骤完成电阻测量:○1旋动部件________，使指针对准电流的"0"刻线。
○2将K旋转到电阻挡"×l00"的位置。
○3将插入"十"、"－"插孔的表笔短接，旋动部件_______，使指针对准电阻的_________ (填"0刻线"或"∞刻线")。
○4将两表笔分别与侍测电阻相接，发现指针偏转角度过小。
为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按_______的顺序避行操作，再完成读数测量。
A．将K旋转到电阻挡"×1k"的位置B．将K旋转到电阻挡"×10"的位置C．将两表笔的金属部分分别与被测电阻的两恨引线相接D．将两表笔短接，旋动合适部件，对电表进行校准1【答案】①S ③T 0刻线④ADC〖解析〗多用电表测量电阻时，在测量之前就要观察指针是否在零刻度线上，若指针不在零刻度线上，用螺丝刀小心转动调零螺丝S，使指针对准电流的“0”刻线.然后转动选择开关K，选择量程，再将两表笔短接，调整调零电阻的旋钮T，使得指针对准满偏刻度（即电阻的0刻线），接下来才能将两表笔的金属部分分别与被测电阻的两根引线相接，测量被测电阻的阻值.若在测量过程中，发现指针偏转角度过小，表明被测的电阻阻值很大，这时要换用更高倍率的挡位，例如，本题就要从“×100”挡位更换到“x1K”的位置.2（2011江苏）．(10分) 某同学利用如图所示的实验电路来测量电阻的阻值。
(1)将电阻箱接入a、b之间，闭合开关。
适当调节滑动变阻器R’后保持其阻值不变。
改变电阻箱的阻值R，得到一组电压表的示数U与R的数据如下表：请根据实验数据作出U-R关系图象。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
02 高三物理开学测试——实验题 1．如图所示是用光照射某种金属时逸出的光电子的最大初动能随入射光频率的变化图线，（直线与横轴的交点坐标4.27，与纵轴交点坐标0.5）。由图可知普朗克常量为___________Js，金属的极限频率为 Hz（均保留两位有效数字）
【答案】6.5×10-34 4.3×10-14 【解析】根据公式kEhW可得图像的横截距表示金属的极限频率，故金属的极限
频率141404.27104.310HzHz，图像与坐标轴的两个交点为14144.2710,0,5.510,0.5，代入kEhW解得346.510hJs
2．某同学利用下述装置对轻质弹簧的弹性势能进行探究，一轻质弹簧放置在光滑水平桌面上，弹簧左端固定，右端与一小球接触而不固连:弹簧处于原长时，小球恰好在桌面边缘，如图（a）所示。向左推小球，使弹簧压缩一段距离后由静止释放。小球离开桌面后落到水平地面。通过测量和计算，可求得弹簧被压缩后的弹性势能。
回答下列问题： （1）本实验中可认为，弹簧被压缩后的弹性势能Ep与小球抛出时的动能Ek相等。已知重力加速度大小为g，为求得Ek，至少需要测量下列物理量中的 （填正确答案标号）。 A.小球的质量m B.小球抛出点到落地点的水平距离s C.桌面到地面的高度h D.弹簧的压缩量△x E.弹簧原长l0 （2）用所选取的测量量和已知量表示Ek，得Ek= 。 （3）图（b）中的直线是实验测量得到的s—△x图线。从理论上可推出，如果h不变。m增加，s—△x图线的斜率会 （填“增大”、“减小”或“不变”）；如果m不变，h增加，s—△x图线的斜率会 （填“增大”、“减小”或“不变”）。由图（b）中给出的直线关系和Ek的表达式可知，Ep与△x的 次方成正比。
【答案】（1）ABC (2) 24mgsh （3）减小 增大 2 【解析】（1）根据小球被抛出时的动能表达式：2k012Emv，需要测量小球的质量，A项正确；根据平抛运动的规律可以求出小球的初速度：
水平方向：s=v0t，竖直方向：212hgt ，解得：02gvsh，所以需要测量小球抛出点到落地点的水平距离s和桌面到地面的高度h。 （2）由（1）问所述可知s=v0t，212hgt，2k012Emv，联立以上各式可得：2k4mgsEh。
（3）2pk4mgsEEh，则p4hEsmg，Ep=212kx，故s—△x图线的斜率与hm
成正比。若h不变m增加，则斜率减小；若m不变h增加，则斜率增大。由于s—△x图线为直线，故Ep∝（△x）2。 3．某同学用量程为1mA、内阻为120Ω的表头按图（a）所示电路改装成量程分别为1V和1A的多用电表。图中R1和R2为定值电阻，S为开关。回答下列问题：
（1）根据图（a）所示的电路，在图（b）所示的实物图上连线。 （2）开关S闭合时，多用电表用于测量 （填“电流”、“电压，或“电阻”）；开关S断开时，多用电表用于测量 （填“电流”、“电压”或“电阻”）。 （3）表笔A应为 色（填“红”或“黑”）。 （4）定值电阻的阻值R1= Ω，R2= Ω。（结果取3位有效数字） 【答案】（1）如图所示 （2）电流 电压 （3）黑 （4）1.00 880 【解析】（1）表头跟R2串联，R1跟开关串联，两个支路并联，连线图同答案。 （2）开关S闭合时，电表的内阻较小，表头与R1并联组成大量程的电流表，用于测量电流；开关断开时，电表的内阻较大，表头与R2串联组成大量程的电压表，用于测量电压。 （3）使用多用表测量时规则：“红入黑出”，即电流从红表笔流入多用表，从黑表笔流出多用 表，所以A表笔应为黑色。 （4）设表头的内阻为r，满偏电流为Ig，由欧姆定律可知，Ig（R2+r）=1V，Ig（R2+r）=（1A-Ig）R1，解得R1=1.00Ω，R2=880Ω。 4．在“探究加速度与力、质量的关系”实验时，已提供了小车，一端附有定滑轮的长木板、纸带、带小盘的细线、刻度尺、天平、导线。为了完成实验，还须从下图中选取实验器材，其名称是__________________（漏选或全选得零分）；并分别写出所选器材的作用
__________________________________________________。
【答案】①学生电源、电磁打点计时器、钩码、砝码或电火花计时器、钩码、砝码②学生电源为电磁打点计时器提供交流电源；电磁打点计时器（电火花计时器）记录小车运动的位置和时间；钩码用以改变小车的质量；砝码用以改变小车受到的拉力的大小，还可以用于测量小车的质量。 【解析】电磁打点计时器（电火花计时器）记录小车运动的位置和时间；钩码用以改变小车的质量；砝码用以改变小车受到的拉力的大小，还可以用于测量小车的质量。如果选电磁打点计时器，则需要学生电源，如果选电火花计时器，则不需要学生电源。 5．某同学测量一个圆柱体的电阻率，需要测量圆柱体的尺寸和电阻。 （1）分别使用游标卡尺和螺旋测微器测量圆柱体的长度和直径，某次测量的示数如图（a）和图（b）所示，长度为_____cm，直径为_____mm。 （2）按图（c）链接电路后，实验操作如下： ①将滑动变阻器R1的阻值置于最_____处（填“大”或“小”）；将S2拨向接点1，闭合S1，调节R1，使电流表示数为I0； ②将电阻箱R2的阻值调至最______（填“大”或“小”）；将S2拨向接点2；保持R1不变，调节R2，使电流表示数仍为I0，此时R2阻值为1280Ω。 （3）由此可知，圆柱体的电阻为_____Ω。 【答案】（1）5.01 5.315 （2）大 大 （3）1280Ω 【解析】（2）电学实验的设计要遵循科学性原则、安全性原则和准确性原则。此电路中滑动变阻器是以限流方式接入电路中的，故在（a）步骤中合上开关前应使其接入电路中的阻值为最大，以保证电路安全。同理（b）步骤中亦将电阻箱R2的阻值调至最大。
（3）步骤中，由闭合电路欧姆定律得rRRREIg10，其中R表示圆柱体的电阻 步骤中，仍由闭合电路欧姆定律得rRRREIg120，由等量代换可得R=R2=1280Ω。 6．有一阻值在500Ω左右的定值电阻，额定功率为0.20W。现用电流表和电压表测量它的阻值，备有如下器材： A. 电流表：量程0～30 mA，内阻约20Ω B. 电流表：量程0～300 mA，内阻约1Ω C. 电压表：量程0～3 V，内阻约2.5 kΩ D. 电压表：量程0～15 V，内阻约20 kΩ E. 变阻器：阻值范围0～20 Ω，额定电流2 A F. 电源：输出电压12 V，内阻不计 另有开关和导线若干。 ①测量时，为使被测电阻不被烧坏，实验中被测电阻两端的电压应控制在__________V以下，据此电流表应选用__________。（用器材序号填写） ②为了减小测量误差，并能方便地进行多次测量取平均值，在如图所给的四种测量电路中，应选用（ ）
③在操作、测量与计算均无误的情况下，若实验中选择了C所示的电路，测得的结果是488Ω，若选择了D所示的电路，测得的结果是519Ω，则 （ ） A. 该电阻的真实阻值更接近519Ω，且应略小于519Ω B. 该电阻的真实阻值更接近519Ω，且应略大于519Ω C. 该电阻的真实阻值更接近488Ω，且应略大于488Ω D. 该电阻的真实阻值更接近488Ω，且应略小于488Ω ④对于该待测电阻的I－U图线，理想情况下I－U图线用实线所示，若选择用题②中四种测量电路中的图D进行实验，所绘制的I－U图线用虚线表示，则在如图所示的几个图线中可能正确的是（ ）
【答案】① 10 、 A ② C ③ C ④ D 【解析】①根据公式2UPR可得额定电压为10UV，所以额定电流为0.22010IAmA，故选用电流表A②因为电流表分压过大，所以采用电流表的外接
法，需要多组数据，采用滑动变阻器分压接法，故C正确；③实验中因为电流表内阻较大，所以采用电流表内接误差较大，所以该电阻的真实阻值更接近488Ω，但是电流表外接，会存在电压表分流，即电流比实际值要大，所以求出的值偏小，真实值要比488Ω，C正确；④D图中电流表的分压，导致在相同电流情况下，实际值要比理论值电压大，故D正确； 7．为测定木块与桌面之间的动摩擦因数，某同学设计了如图所示的实验装置：质量为m1的木块A放在足够长的水平桌面上，细绳一端固定在A上，另一端绕过定滑轮悬挂质量为m2的钩码B。开始时细绳伸直，B离地面高度为h，由静止释放后，二者一起移动，B落地后（不反弹）A在水平桌面上继续运动一段距离，最后静止在P点。改变B离地面的初始高度h，测出每次A在桌面上移动的距离s和相应的h，记录的数据如右表。
（1）请在图的坐标系中描出上述数据对 应的点，并绘出相应的图线； （2）若B从离地高度为44cm处由静止释放，则此次A在水平桌面上移动的距离为______cm； （3）设该图线的斜率为k，则木块与桌面间的动摩擦因数的表达式为_____________。 （4）若实验中，每次测量h时，测量的都是B物体上端到地面的距离，这样按照上述方法计算出的动摩擦因数与真实值相比是________（选填“偏大”、“偏小”或“相同”）
【答案】（1）如图所示（2）86（3）2211mkmkmm（4）相同
【解析】（1）如图所示，根据描点法可得 （2）从图中可得当44hcm时，42shcm，所以86scm （3）根据能量守恒定律，在B落地的瞬间有：2211212mghmghmmv
