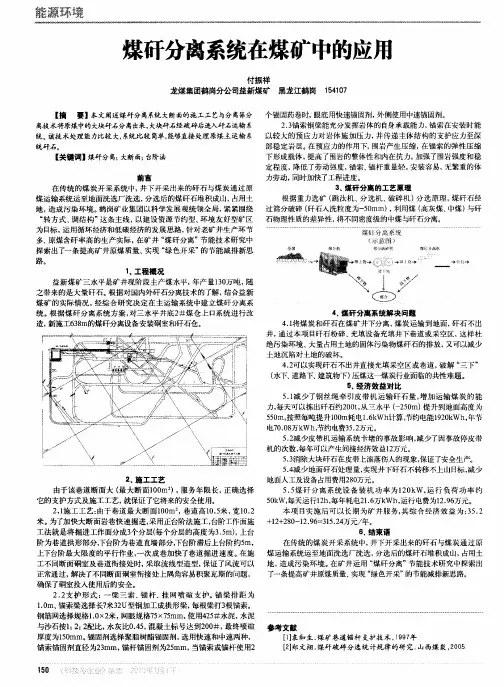

煤矸分离系统在煤矿 中的应用
付振祥 龙煤 集团鹤岗分公司益新煤矿 黑龙江鹤 岗 １ ５４１ ０７
【摘 要】本文阐述煤矸分离系统大断面的施工工艺与分离筛分 个 锚 固药 卷时 ，眼底 用快速锚 固剂 ，外 侧使用 中速锚 固剂 。
井下煤矸分离技术在含夹石煤层开采中的应用
（ ４ ） 电压 ： ３ ８ ０ ／ ６ ６ ０ Ｖ。
（ ２ ） 水选 ： 是 用一种设 备 ， 利用煤 与矸 石 的密度不
中间含 有一层 ０ ． ４ ０ ｍ 的煤矸 石 ， 硬度 ｆ ＝３ ， 倾角 １ ２ 。 。 采 区内各 工作 面采 用综 合机械 化采煤 ， 各采 煤工 作面 均采 用走 向长壁 后退式 采煤 法开 采。采煤 机割 煤 ， 装 煤， 刮板输送 机运煤 ， 液压 支架 支护顶板 ； 双滚 筒 采煤 机 自开缺 口， 煤机 采用端 头斜 切进 刀方式 。吃刀 距离 不小 于 ２ ０ ｍ， 采煤机上 （ 下） 行 割煤 ， 往返一 次进 两刀 ， 双 向割煤 ； 工 作面月产 ３ ． ５～ ５ ． ０万 ｔ 。
备 中。在分离设备作 用 下 ， 冲击锤 以事先 设定好 的速 度， 对煤矸打击 ， 使 煤被 打碎 ， 而矸石 不被 打碎 。被 打 碎 的小 于 ５ ０ ｍ ｍ 的煤掉 入筛下 进入带 式输送机 ， 大 于 ５ ０ ｍ ｍ的煤 以及矸石则进入第二级煤矸分离设备 ， 按同 样原理 ， 进行第二次分离 ， 最后筛 上矸石 进入横 向带式
同， 靠水 的浮力分离煤与矸石 。其设备 昂贵 ， 工 艺复杂 ， 水资源浪费和污染环境 ， 所需场地大 ， 煤泥水处理 困难。 （ ３ ） 风选 ： 也是用 一种设备 ， 利用煤 与矸 石 的密度
不同， 靠风 的浮力分离 出煤 与矸石 。其投资 大 、 占地面
积大外 ， 灰尘 污染环 境 ， 处理效果不 理想 。
15厚夹矸极薄煤层开采中的使用与效果分析
MG100-TP型爬底板采煤机在大峪沟煤业集团公司一1煤厚夹矸极薄煤层开采中的使用与效果阐发内容摘要：河南大峪沟煤业集团有限责任公司炭煤矿一1煤层开采活动进入深部区域时，煤层，操纵炮采工艺，开采困难且煤质无法包管。
经考察和开采实践，使用MG100-TP型单滚筒爬底板采煤机割煤与炮采相结合的采煤工艺，主要材料消耗明显下降、作业环境明显改善、劳动强度明显降低、安然办理更加有利、块煤比率有效增加、煤炭质量有所提高，总体效果显著。
一、一1煤厚夹矸极薄煤层现状河南大峪沟煤业集团有限责任公司炭煤矿〔原郑州市大峪沟矿务局三号井〕始建于1958年，开采一1煤层，至今已有50多年的历史。
炭煤矿一1煤赋存于太原群底部，L1～L2灰岩为其直接顶板，本溪组铝土质泥岩为其直接底板，产状呈宽缓褶曲的单斜构造，平均倾角为10°，遍及含一层夹矸。
随着矿井开采逐渐向深部延伸，夹矸随之变厚，煤层明显分为上、下两个分层，上分层厚度为0.25～0.40m，下分层为0.38～0.55m，两层煤之间。
该矿井一直采用传统的长壁撤退退却式炮采工艺，按照煤层赋存和厚夹矸情况，采用炮采工艺单独开采上分层或下分层，由于煤层极薄，开采困难；如果采用炮采工艺一次将上、下分层的煤和厚夹矸同时采出，矸石崩碎后，煤炭质量难以包管，出产成本高，效率低，效益差。
探索和实现机械化开采是独一的出路。
二、MG100-TP型采煤机的引进集团公司针对—1煤开采煤层薄、夹矸厚、出产难度不竭加大的实际，通过各种途径寻找关于薄煤层机械化开采的新技术、新工艺，先后引进了截煤机、耙装机、侧卸式装载机，并能顺利投入使用，积极走出产技术创新路子，着眼采煤新技术，组织出产技术人员到外地进行考察，斗胆引进薄煤层采煤机开采新技术。
2021年11月份，得到重庆永荣机械制造有限责任公司出产一种极薄煤层采煤机的信息后，集团公司组织安然、出产、技术人员一行六人到重庆永荣煤业集团公司韦家沟煤矿进行实地考察，韦家沟煤矿煤层赋存平均厚度，煤层倾角8-15°，井下共安插4个采煤工作面，3个掘进面，年出产能力40万吨。
含坚硬夹矸薄煤层开采技术的研究与应用
８ ｌ １ Ｏ 工作 面在掘进 过程 中， 两顺 槽巷及切 巷均采用见顶起 底 的方 式掘进 ， 其煤层情 况如下图所示 ：
Ｌ
、
ｅ
ｊ
； ； ｉ 。 ． 匏 。 ． ｚ ｓ 茸 目
Ｕ Ｌ Ｊ Ｕ Ｌ 、 ｊ
从上 图可 以看 出 ， 夹矸厚且分布于煤层 的中上部 ， 这些 因素增加 了 综采机械 化的难度 。因此 ， 在成 套装备 的适应 性 、 采煤机 的截割能 力 、 截割方式 以及采煤工艺等诸多方面 尚需做进一步研究 。 在开采过程 中， 当夹石厚度大于 ４ ０ ｅ ａ 以上时我们采用托夹矸 开采 ｒ 的采煤方法 ， 托夹矸开采有如下优点 ： ① 减少劣质 沙岩 的开采 ， 避免 了工作面 因开采 大量岩石 对采煤机
大同煤矿集 团四老沟矿 由于开采时间长 ， 可采储量 不断减少 ， 煤炭 资源 回收难度加 大 ， 特别是针对 薄煤层 ， 采 掘难度 大 ， 产量低 ， 成本高 ， 作业 环境艰苦 。要想真 正提高薄煤层产量 ， 必须加大科技投 入 ， 更新先 进设 备 ， 把一线职工从繁重 的体力劳动 中解放 出来 。 据地 质勘探， 该矿薄煤层工业 储量 占矿井工 业储量 的７ ０ ％， 煤 层大 多在 ０ ． ８ 米 ～１ ． ２ 米之 间 ， 地质条 件复杂 ， 开采难度 大。我 矿要生存 ， 要 发展， 必 须攻克 薄煤层 开采难关 。到 ２ ０ １ １ 年底 ， 保 有薄煤 层地质储 量 ９ ６ ． ９ 万吨， 现有 的采 煤机械及采煤 方法 ， 不适合 开采 ０ ． ８ 米 １ ． ２ 米 之间 的煤层 ， 这样 既加紧了接替紧张的矛盾 ， 也大大缩短 了矿井服务年 限。 该矿可 采的薄煤层 主要 分布于 ３ ０ １ 盘 区， ３ ０ １ 盘 区薄煤层工作 面煤 层特点 ： 最小 煤层厚度 ０ ＿ ８ 米， 最大厚 度 １ ． ２ 米； 煤 层中均含有坚硬夹矸 ， 硬夹矸普 氏系数 ｆ 值 高达６ ， 且 分布广泛 、 不规则 、 体积大。 按照 现在使用 的综采设备 不能 回采含 坚硬夹矸 薄煤层 ， 将造成资 源损失 ， 如采用单体 液压支柱配合炮采工艺安全 管理难 度大 ， 如采用薄 煤层综合机械化采 煤工艺 ， 将盘活该矿薄煤层 ９ ６ ． ９ 万吨 ， 能提高资源 回 采率 ， 意义重大 。 针对本矿存在 的上述 问题 ， 经多方论证后 ， 决定从 改革 采煤方法人 手， 解决发展 中面临的严 峻问题。学 习和借鉴 国有大矿成 功的经验 ， 在 资金 紧张的情 况下 ， 筹集 资金上 马一套 薄煤层综 采设 备 ， 经 过紧 张筹 备， 薄煤层综采设 备于 ２ ０ １ １ 年ｌ ２ 月在 ｌ ４ 层 ３ ０ １ 盘 区８ １ １ Ｏ 工作 面投人 生产。 前期准备 ： （ １ ） ８ １ １ ０ 工作 面地质条件 ： 煤厚 ０ ． ８ ５ ～１ ． ２ ｍ ， 煤层普 遍含一层坚 硬夹 矸， 夹矸 为细 砂岩， 厚度 Ｏ ． ３ ～ Ｏ ． ８ ｍ ， 坚硬 、 致 密； 直接 顶为灰 白色粗砂 岩， 厚度 ３ ． ９ ～５ ． ２ ｍ ， 结构松 散； 老顶为灰白色中粗砂 岩， 厚度大于 １ ０ ｍ ， 直接底 为灰 色细砂岩。工作面工业储量 １ ６ ． ３ ４ 万吨， 可采储量 １ ５ ． ２ ９ 万吨 。 ｆ ２ ） 工作面参数 ： 工作面走 向长度 ８ １ ０ ｍ， 倾斜长度 １ ０ ３ ｍ 。 （ ３ ） 主要设备选择 ： 采 煤 机 采 用 ＭＧ ２ ０ ０ ／ ４ ４ ８ 一 Ｂ ＷＤ型 双滚 筒 采 煤 机， 适应采高 ０ ． ９ ～ １ ． ６ ｍ ， 滚 筒 直径 为 １ ０ ０ ０ ｍ ｍ ， 卧底 量 １ ５ ０ ａ ｒ ｍ， 截深 ： ６ ３ ０ ａ ｒ ｍ， 装 机总 功率 ：
下分层采煤工作面托夹矸回采技术研究运用
下分层采煤工作面托夹矸回采技术研究运用【摘要】下分层开采和上分层开采相比较，最显著的特征是矿山压力大，顶板破碎，顶板管理难度大，通过研究采用托夹矸回采技术，为下分层工作面实现安全生产、高产高效、质量达标积累了一定的经验。
【关键词】下分层；综采工作面；托夹矸回采平煤股份一矿二水平戊一采区，工作面都已进入下分层开采，下分层开采和上分层开采相比较，最显著的特征是矿山压力大，顶板破碎，顶板管理难度大。
回采时工作面容易出现片帮冒顶，需采取顶板铺金属网、上顺山大板等控顶措施。
这样不仅导致煤炭产量低，而且消耗了大量的生产物料，给煤质也造成了极大影响。
因此，我们针对戊9—0—21210工作面戊组煤层的地质特征，采用托戊9、10夹矸回采技术，对防止冒顶事故发生，保证安全生产、提高煤炭产量和质量，促进采煤工作面质量标准化达标，更有效的提高经济效益。
1 采煤工作面基本情况概述戊9—0—21210工作面位于二水平戊一采区下部东翼，西起二水平戊一暗斜井，东至十矿边界，南为戊8—0—21191、21192采空区，北为丁戊三运输大巷及牛庄逆断层，其上分层戊8—21210采面已回采。
工作面所采煤层为戊9、戊10煤层，戊8及戊9煤上部已采完，戊9煤层剩余0.6～2.0m，平均厚度1.0m，戊10煤厚2.5 ～5.4m，平均3.2m。
戊9戊10煤层中间有一层夹矸，灰色泥岩，厚度0.2～4.5m，平均1.2m。
煤层倾角4—12°，平均7°，采用ZY5000—18/38型液压支架支护顶板。
工作面设计采长180m，采高3.2m，可采走向长度2050m，储量163万t。
2 戊90—21210回采工作面托戊9—0夹矸回采技术应用情况戊90—21210采煤工作面于2011年6月份开始生产，按照正常的回采工艺，下分层工作面应沿锈结假顶回采，但由于上分层砂岩顶板锈结差，极易发生片帮冒顶现象，我们采用工作面支架顶梁全部铺金属网、上顺山大板等措施控制顶板。
煤矸分离系统在煤矿中的应用
煤矸分离系统在煤矿中的应用[摘要]本文阐述煤矸分离系统大断面的施工工艺与分离筛分离技术将原煤中的大块矸石分离出来，大块矸石经破碎后进入矸石运输系统。
该技术处理能力比较大，系统比较简单，能够直接处理原煤主运输系统矸石。
【关键词】煤矸分离；大断面；台阶法前言在传统的煤炭开采系统中，井下开采出来的矸石与煤炭通过原煤运输系统运至地面洗选厂洗选，分选后的煤矸石堆积成山，占用土地，造成污染环境。
鹤岗矿业集团以科学发展观统领全局，紧紧围绕“转方式、调结构”这条主线，以建设资源节约型、环境友好型矿区为目标，运用循环经济和低碳经济的发展思路，针对老矿井生产环节多、原煤含矸率高的生产实际，在矿井“煤矸分离”节能技术研究中探索出了一条提高矿井原煤质量、实现“绿色开采”的节能减排新思路。
1、工程概况益新煤矿三水平是矿井现阶段主产煤水平，年产量130万吨，随之带来的是大量矸石。
根据对国内外矸石分离技术的了解，结合益新煤矿的实际情况，经综合研究决定在主运输系统中建立煤矸分离系统。
根据煤矸分离系统方案，对三水平井底2#煤仓上口系统进行改造，新施工638m的煤矸分离设备安装硐室和矸石仓。
2、施工工艺由于该巷道断面大（最大断面100m2），服务年限长，正确选择它的支护方式及施工工艺，就保证了它将来的安全使用。
2.1施工工艺：由于巷道最大断面100m2，巷道高10.5米，宽10.2米。
为了加快大断面岩巷快速掘进，采用正台阶法施工，台阶工作面施工法就是将掘进工作面分成3个分层（每个分层的高度为3.5m），上台阶为巷道拱形部分，下台阶为巷道直墙部分，下台阶滞后上台阶约5m，上下台阶最大限度的平行作业，一次成巷加快了巷道掘进速度。
在施工不同断面硐室及巷道衔接处时，采取流线型造型，保证了风流可以正常通过，解决了不同断面硐室衔接处上隅角容易积聚瓦斯的问题，确保了硐室投入使用后的安全。
2.2支护形式：一梁三索、锚杆、挂网喷碹支护。
锚梁排距为1.0m、锚索梁选择长7米32Ｕ型钢加工成拱形梁，每根梁打3根锚索。
井下煤矸分离技术在矿山开采中的应用研究
·产品与市场·修稿日期：2012－12－07作者简介：杨晓成（1982-），中国矿业大学（北京）资源与安全工程学院采矿工程硕士研究生。
阳泉煤业（集团）有限责任公司技术中心采矿研究所所长。
主要从事煤矿生产技术开发与管理。
0引言传统的煤矸分离方式为井下原煤直接提升至地面，经洗煤厂重介洗选后，分选出的煤矸石运至矸石山存放。
矸石山的堆积不但占用了大量土地，而且严重污染周边环境。
原煤中含有大量夹矸，降低了矿井提升系统能力，造成不必要的能源消耗。
井下煤矸分离技术使原煤在井下直接进行分选，排除的矸石不升井、就地充填，既节省了矸石从井下到地面的提升费用，提高立井提升煤炭能力，又可提高原煤质量，降低吨煤能耗，从根本上解决矸石地面排放难题。
本文在研究动筛跳汰选煤理论及工作原理的基础上，对井下煤矸分离系统及工艺进行了设计，并针对该技术在阳煤某矿的成功应用进行效果评估，为井下煤矸分离技术的推广应用提供了理论依据与经验借鉴。
1矿井概况山西阳煤集团某矿矿井采用立井开拓、多绳摩擦提升。
13采区设计生产能力为1.5Mt/a ，煤层厚度2.37~3.71m ，平均2.92m ，工作面采用走向长壁综合机械化采煤法，设计可采储量5249万t 。
原煤含矸率为5%~10%，平均8%，含矸量较高。
该矿目前共有五个工作面同时生产，矿井生产能力可达8.0Mt 以上，立井提升能力制约了产量进一步提高。
该矿地表堆积有五处大型矸石山，污染环境，严重影响附近居民生活。
为提高立井煤炭提升运输能力，同时减少矸石地面排放，在13采区设计采用井下煤矸分离系统，使矸石不出井、就地充填。
2动筛跳汰选煤理论研究利用动筛跳汰选煤最显著的特点是依据其煤与矸石密度差异，在动筛筛体上下往复运动过程中，使煤矸组成的床层随之松散，在周期性松散中使物料分层。
颗粒脱离筛面后，在水介质中沉降，颗粒的运动微分方程（假定颗粒向下运动方向为正）为：Application of Coal-gangue Separation Technology in Coal MineYANG Xiao-Cheng 1,YANG Qing-Hua 2，LV Lin-Ya 3,ZHAO Xue-Yi 2（1.China University of Mining and Technology （Beijing ）,Beijing 100083，China ；2.Beijing CUMT Energy and Security Science Co.,Ltd.,Beijing 100083，China ；3.Hebei United University,Tangshan Hebei 063000，China ）Abstract:According to the problems of lifting and transportation system of energy waste caused by large amount of coal gangue and envi -ronment pollution caused by gangue ground discharge,the paper based on the coal gangue separation system from the theory and the princi -ple of work study designs the process system and assesses the successful implementation of coal gangue separation technology.Key words:jig coal preparation ；coal-gangue separation ；green mining井下煤矸分离技术在矿山开采中的应用研究杨晓成1，杨庆华2，吕琳亚3，赵学义2（1.中国矿业大学（北京），北京100083；2.北京矿大能源安全科技有限公司，北京100083；3.河北联合大学，河北唐山063000）摘要：针对原煤含矸量大，造成提升与运输系统能源浪费、矸石在地面排放污染环境等问题，论文对井下煤矸分离系统从理论和工作原理上进行了研究，对系统工艺进行了设计，并对实施井下煤矸分离技术所取得的效果进行了评估。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
井下煤矸分离技术在含夹石煤层开采中的应用
文章介绍了某矿业公司在-350m 水平十五层二采区开采过程中，利用井下煤矸分离设备成功分离煤与夹石技术研究及使用效果，提出了井下实施煤矸分离的技术要点和技术措施，为含夹石煤层开采中采用煤与矸石分离的开采技术应用提供了宝贵的经验。
标签：井下煤矸分离设备创新点效益
煤炭开采时，若煤中矸石含量较大，应采用机械的方式，在井下预先清除矸石，这对于解放劳动力，提高产品的质量、减少环境污染等具有重要意义。
1煤层开采的地质、技术条件
某矿煤层顶板为泥灰岩，厚度0. 24 ～0. 75m，平均0. 53m，自然状态下抗压强度72. 91 ～94. 96MPa，平均83. 99MPa，与间接顶板泥岩、粉砂岩可构成稳定至坚硬顶板；底板为深灰色粉砂岩、个别为粘土岩、细砂岩，自然状态下抗压强度平均71. 83MPa；煤层厚度 1. 55m，煤层硬度 f = 1. 2，容重 1. 40t/m3，煤层中间含有一层0. 40m 的煤矸石，硬度f = 3，倾角12°。
采区内各工作面采用综合机械化采煤，各采煤工作面均采用走向长壁后退式采煤法开采。
采煤机割煤，装煤，刮板输送机运煤，液压支架支护顶板；双滚筒采煤机自开缺口，煤机采用端头斜切进刀方式。
吃刀距离不小于20m，采煤机上（下）行割煤，往返一次进两刀，双向割煤；工作面月产3. 5 ～5. 0 万t。
2煤矸分离常用方法
（1）人工手选：是用人眼看，用手从带式输送机上混合煤中捡出大块矸石。
其工作条件十分艰苦、效率低，易造成误选、漏选，安全隐患大。
（2）水选：是用一种设备，利用煤与矸石的密度不同，靠水的浮力分离煤与矸石。
其设备昂贵，工艺复杂，水资源浪费和污染环境，所需场地大，煤泥水处理困难。
（3）风选：也是用一种设备，利用煤与矸石的密度不同，靠风的浮力分离出煤与矸石。
其投资大、占地面积大外，灰尘污染环境，处理效果不理想。
（4）伽马射线煤矸分选机：采用伽马射线识别煤和矸石，根据伽马射线在煤和矸石中的衰减量不同产生不同的电信号，通过电信号的反馈控制执行机构，执行机构改变矸石的运动轨迹，从而达到煤矸分离的目的。
其系统复杂，分选能力小，放射源存有辐射隐患，可靠性差，现场的原煤中经常存有水或煤泥，使煤块、矸石表面被煤泥遮住，造成识别上的困难。
（5）液压式自动分选技术：采用液压分选回转油缸，以液压力为破碎力，利用煤和矸石的破碎力不同，将煤破碎而矸石不破碎的原理将煤和矸石分选出来。
其系统复杂，分选能力小。
（6）选择性破碎机：是利用煤与矸石的破碎力不同，通过直径较大的圆筒带起煤与矸石做自由落体运动，靠冲击力破碎煤而矸石不碎。
其体积大，功率大，破碎力不可调。
通过以上分析，上面几种设备都不适用井下煤矸分离，因此必须重新开发一种新的设备以满足生产需要。
根据该矿井下煤质及巷道实际情况，矿课题组与中国矿大联合设计研发了一种新型井下煤矸分离设备：MGF 井下煤矸分离设备。
3 MGF井下煤矸分离设备工作原理
混合煤通过带式输送机运送到筛分设备，用筛分设备把小于50mm 的混合煤分离到筛下进入带式输送机，大于50mm 混合煤，则进入MGF 井下煤矸分离设备中。
在分离设备作用下，冲击锤以事先设定好的速度，对煤矸打击，使煤被打碎，而矸石不被打碎。
被打碎的小于50mm 的煤掉入筛下进入带式输送机，大于50mm 的煤以及矸石则进入第二级煤矸分离设备，按同样原理，进行第二次分离，最后筛上矸石进入横向带式输送机。
4主要技术参数及工艺流程
（1）系统型号：MGF -200。
（2）处理粒度范围：0 ～200mm。
（3）处理量：200t/h。
（4）电压：380/660V。
（5）设备最大高度 2. 3m、宽度 3. 6m、长度5. 3m。
（6）工艺流程（图1）。
（7）设备组成：斜式带式输送机 1 台，筛分设备1台，煤矸分离设备 2 台，横向带式输送机 1 台，纵向带式输送机 1 台。
5创新点及关键点
（1）井下煤矸分离：能满足井下空间小，维修不方便的条件，具有防爆功能。
（2）干式分离：用干式分离，不用水，不用风。
（3）抗磨擦、抗冲击：由于煤矸分离是通过煤矸分离设备的冲击锤打击煤矸，根据粒度大小分离煤矸的。
因此，此设备应具有抗摩擦、抗冲击。
（4）击碎力分析：通过理论分析计算及试验，找出煤与矸石的破碎力及其规律。
（5）降低能耗，减少运送量，有操作简单，维护方便，抗恶劣环境等一系列优点。
6煤矸破碎力分析
试验组人员在- 350m 水平二采区做了煤矸破碎力分析试验，结果如下：1. 7m 距离以下的煤块自由坠落所受到破碎力较小，破碎效果不理想，即无法利用硬度不同而实现煤矸分离。
2m 及2m 以上距离煤块自由坠落，对煤块进行了17 次试验，一次破碎率达到82% ，二次破碎率达到100% 。
对矸石进行了10 次试验，一次破碎率达到10% ，二次破碎率达到20% ，三次破碎率达到20% ，四次破碎率达到40%。
从概率分布角度考虑，由于试验样本较少加之人为误差，不能确定实际的煤矸破碎率。
但从现场考察的情况分析，十五层煤工作面上的煤矸具有相当的分选可能性，通过调整设备达到了满意的分选效果。
7经济效益分析
（1）矸石运到地面费用具统计资料显示，矸石运送到地面运费为33 ～36元/t，占地费用为26万元/亩。
（2）矸石井下分离费用设备总功率100kW，电费0. 5 元/kWh，设备处理量200t/h，人工费用按100 元/8h 计算，则总计费用为：100 （kW）× 0. 5 （元/ kWh）/200 （t / h）+ 2 （人）×100（元/8h）/8（h）/200（t / h）= 0. 375 元/ t。
通过以上计算可知，仅直接费用可节省：35 - 0. 375 = 34. 625 元/ t。
8结论
在井下分离矸石，向采空区充填，可减少运输费用、地面堆积土地占费用、地表塌陷、环境治理等费用，减少环境的污染，经济效益显著。
