手机天线设计资料
手机天线制作方法
手机天线制作方法1. 简介手机天线是手机通信中不可或缺的组成部分，它负责接收和发送无线信号。
在一些特殊场合或者个人需求下，我们可能需要制作自己的手机天线。
本文将介绍一种简单且经济实用的手机天线制作方法。
2. 材料准备为了制作手机天线，我们需要准备以下材料：•灵活的电线：最好选择25-30号的铜线，颜色不限。
•SMA连接器：用于连接天线与手机的无线模块。
•热缩管：可用于增强天线的结构稳定性。
•良好的焊锡以及烙铁：用于焊接电线和连接器。
•剪刀和剥线钳：用于剪断线材和去除绝缘层。
•铅笔或其他圆柱形物体：用于卷曲天线。
3. 制作步骤3.1 准备天线长度首先，根据手机通信频段的要求，计算所需的天线长度。
通常情况下，2G网络使用的频段为824-894MHz，3G网络为1710-2170MHz，4G网络则为2300-2700MHz。
根据不同的网络选择对应的频段，然后使用以下公式计算天线长度：天线长度 (cm) = 75 / (频率 (MHz) * 频率倍数)3.2 剥离电线绝缘层使用剥线钳剥离电线两端的绝缘层，露出约1-2厘米的铜线。
3.3 卷曲天线将铅笔或其他圆柱形物体平放在电线的一端，然后用力卷曲电线，使其绕在圆柱形物体上。
卷曲的部分应该至少占天线总长度的1/4。
3.4 连接SMA连接器将电线的另一端插入SMA连接器的中心引脚中，并通过焊接连接好。
确保焊接牢固且无松动。
3.5 制作天线支架使用热缩管，将天线的卷曲部分和SMA连接器进行包裹。
然后用热风枪对热缩管进行加热，使其收缩并固定住天线。
3.6 测试天线在完成以上制作步骤后，使用测试仪器或者将天线连接到手机的无线模块进行测试。
确保天线能够正常接收和发送无线信号。
4. 注意事项1.在操作过程中，需要小心使用烙铁和热风枪，以防烫伤。
2.天线的长度和卷曲部分的设计会影响信号的接收和发送效果，因此需要根据具体的频段要求进行计算和调整。
3.天线制作过程中的焊接操作需要谨慎，确保焊接的质量和牢固性。
手机天线设计浅谈
9
12.03.2021
10
手机内置天线形式比较
12.03.2021
11
主板设计(主要是内置天线)
➢手机PCB的尺寸对天线影 响很大，(直板机)一般要 求长在90-120mm左右， 宽在35-50mm左右。
➢某些超薄机出于设计考虑， 尺寸很短，建议在电池下 面铺金属板，与PCB Ground充分连接，保证 PCB的尺寸。
果它们的尺寸和工作频段波长成比例，会对天线产生极大干扰。
图一周框电镀层使功率和灵敏度下降3dB，故在两肩部分截断。
图二为Camera周围的装饰件，尺寸较大，灵敏度下降了5dB，后整体尺寸减
小一圈后影响消失。
电镀截断， 改善性能
整体尺寸减小 一圈后，干扰 消失。
12.03.2021
21
特殊设计的案例
12.03.2021
12
PIFA馈点的
Monopole馈点的位置
12.03.2021
14
超薄直板手机应用PIFA的方案
PIFA的Patch PCB带地
电池
馈
接地
电
12.03.2021
如果receiver在此 空间内部，则地上 可以开出音孔
PIFA的Ground
LCD
12.03.2021
22
五、天线支架结构设计注意事项
➢1、支架平面 ➢2、热熔柱 ➢3、支架固定 ➢4、天线弹片
12.03.2021
23
1、支架平面
支架平面:尽量是完整的平面 或连续的曲面。
12.03.2021
曲面上的天线需随曲面弧 度进行折弯，容易出现天 线与支架间不贴和，有缝 隙。若贴和不稳定会影响 天线性能，也容易与外壳 有干涉。
双频手机天线设计
2023年 / 第9期 物联网技术410 引 言4G 网络创造了繁荣的网络经济，由于通信业务的多元化和复杂化，人们追求网络事物多样性的需求也日益增长，第五代移动通信系统（5G ）应运而生，它能够实现人与人、人与物、物与物之间的互联互通，VR 、自动驾驶、远程手术等具有巨大前景的技术也在5G 时代诞生并发展着。
5G 具有超大的带宽、巨大的传输速率，5G 时代的到来也促进着MIMO 技术的发展，但是其代价是增加了收发方的天线复杂度，使得天线设计必须考虑各个天线的互相影响，这对天线工程师来说是个巨大的挑战。
近年来，5G 技术越来越受到学术界和行业领域的关 注。
作为5G 无线通信的关键技术，大规模的MIMO 可以极大地提高信道容量。
因此，如何将越来越多的元件放置在有限的空间中是天线设计者面临的一个难题。
当各个天线单元之间的距离较小时，天线之间的耦合度会很大，对天线性能影响十分严重。
因此，如何提高各个天线间的耦合度成为MIMO 天线设计的重难点。
为了解决这一问题，通常采取以下3种方法：（1）将天线进行弯折，改变电流的路径，降低天线的谐振频率，这种方法也存在一定缺陷，改变电流的流向会导致方向图产生变异。
（2）提高板载天线介质板的介电常数能够增加隔离度，但是对于手机天线设计来说，一般使用FR4介质板，由于使用场景的限制，这种方法的可行性不是很高。
（3）利用耦合馈电使天线增加分布式电容，使天线激励起比较低的辐射模式，但是这种方法的困难点是馈电位置的选择。
1976年，Andersen 等人[1]从阻抗的方向出发，研究了天线耦合的问题，并将单极子天线作为例证。
Kokkinos 团队实现了利用地板缝隙对port PIFA 天线的去耦[2]。
Ban 等人[3]结合3.5 GHz 天线特点，利用中和线实现二单元4G MIMO 天线的去耦设计，其中的混合天线由GSM850/900/180/1800/1900/UMTS2100/LTE2300/2500和8个 工作于3 400～3 600 MHz 频段上的元件组成。
手机天线设计总结

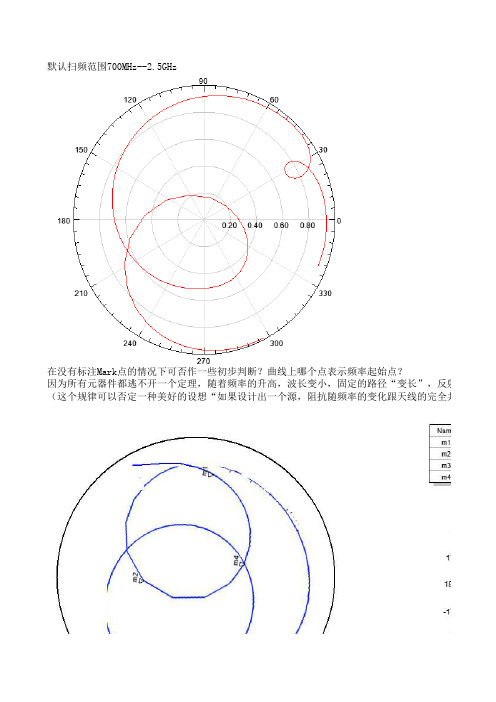

默认扫频范围700MHz--2.5GHz
在没有标注Mark点的情况下可否作一些初步判断？曲线上哪个点表示频率起始点？
因为所有元器件都逃不开一个定理，随着频率的升高，波长变小，固定的路径“变长”，反射系数的相（这个规律可以否定一种美好的设想“如果设计出一个源，阻抗随频率的变化跟天线的完全共轭”）
把阻抗曲线的扫频范围扩展到0Hz会是什么情况？会越来越靠近边缘，越来越向着短路点移动。
也就是直流时是短路的。
此天线有短路脚。
把阻抗曲线的扫频范围扩展到0Hz会是什么情况？
会越来越靠近边缘，越来越向着开路点移动。
也就是直流时是开路的。
此天线没有短路脚。
变长”，反射系数的相位会顺时针转。
天线的完全共轭”）
相比之下，这个阻抗曲线比左边一个转了一定角度
从这可以看出天线之后经过了一段传输线，
或者馈电脚到馈地脚间有一段较长的走线，这段走线等效成一段传输线。
手机天线设计汇总(飞图科技)
2020/4/12
19
超薄直板手机应用PIFA的方案
PIFA的Patch PCB带地
电池
7mm
馈
接地
电
2020/4/12
PIFA的Ground
LCD
20
超薄直板手机应用PIFA的方案
把PCB在天线区域截断，用一块良好接地的
金属片紧贴手机Top面，使得PIFA的地降低； PIFA的patch则贴近Bottom面，这样可以充分 利用手机内部的厚度。PIFA的高度要求还是不 难满足的。
求长在90-120mm左右，
宽在35-50mm左右。
57
某些超薄机出于设计考虑，
尺寸很短，建议在电池下
面铺金属板，与PCB 充分
连接，保证PCB的尺寸相
38
应长度。
见右图
2020/4/12
17
PIFA馈点的设计
一、天线馈点应尽量靠近 PCB的边缘，尺寸建议 2X3(mm)，如右图黄色区 域。馈点和接地点之间的 距离与天线的阻抗有关系， 建议其尺寸不要太大，2－ 3mm即可。
二、馈点下边缘与PCB地之 间的距离≥2mm
Feed PAD
Ground PAD
2020/4/12
18
Monopole馈点的设计
一、单极天线一般为单馈电，尺 寸大小为2X3(mm)。PAD下边缘 距离PCB地最好≥5mm。 二、对于一些极限情况，如天线 空间很小，周边器件较多等，可 以加一个馈地点用来拓展带宽， 具体位置视不同手机而定。
2
大 很好 低
单极 约为300
5
无地
1
小
好
高
PIFA和单极天线适合机型比较
PIFA 单极
荣耀腔体天线原理
荣耀腔体天线原理
荣耀腔体天线是一种用于无线通信设备（如智能手机）中的天线设计技术。
腔体天线通常利用金属腔体结构来谐振并放大特定频段的无线电波，从而提高天线的辐射效率和方向性。
在手机等小型设备中，腔体天线因其占用空间相对较小且易于集成到产品内部而受到青睐。
荣耀腔体天线原理概括如下：
1. 谐振腔设计：腔体天线内部设计有特定形状和尺寸的空腔，当电磁波进入腔体后，会在腔体内来回反射形成驻波，达到共振状态，从而增强在所需频段的信号发射和接收能力。
2. 匹配网络：为了保证天线与手机射频前端的阻抗匹配，通常会在天线设计中加入匹配网络，以便最大限度地将射频能量从发射源传输到天线，并从天线传输回接收器，减少能量损失，提高通信效率。
3. 多频段支持：通过调整腔体的几何形状、尺寸和材料，可以设计出支持多个频段的腔体天线，满足手机在不同通信网络（如2G、3G、4G、5G）下工作的需求。
4. 小型化与集成化：荣耀等品牌手机的腔体天线设计还注重小型化和集成化，通过精细的结构设计和新材料的使用，实现在有限的空间内整合多个天线单元，以适应越来越紧凑的手机内部结构。
请注意，实际的荣耀手机腔体天线设计会根据具体机型和市场需求
有所不同，以上内容为一般性的腔体天线原理概述。
手机天线设计与优化的研究
究这些新型手机天线的性能和应用，为提高手机的通信性能做出更大的贡献。
感谢观看
手机天线优化中的常见问题及解 决方案
1、优化过度导致辐射增加：在进行手机天线优化时，如果过度增加天线的 增益，可能会导致辐射增加，对人体健康造成潜在危害。为了解决这一问题，需 要在提高天线性能的同时，采用人体适用材料和优化天线布局等手段，降低电磁 辐射的影响。
2、信号干扰问题：在复杂的环境下，手机的天线可能会受到其他信号的干 扰，导致通讯质量下降。为了解决这一问题，可以采取使用滤波器、增加信号屏 蔽等手段，减少外部信号对手机天线的干扰。
一、手机天线的重要性
手机天线是手机的重要组成部分，它负责接收和发送无线电信号。手机的天 线性能直接影响到手机的通信质量，因此，研究和设计新型手机天线对于提高手 机的通信性能具有重要意义。
二、新型手机天线的设计
1、柔性天线
柔性天线是一种新型的手机天线，它具有体积小、重量轻、易于弯曲等特点。 这种天线可以适应手机的不同形状和大小，提高了天线的适应性。同时，由于其 可弯曲的特性，可以大大降低手机受到冲击时对天线性能的影响。
参考内容
多频段手机天线设计的需求主要包括以下几个方面。首先，为了提高数据传 输速度，需要更大的带宽。其次，为了降低能耗，提高设备的续航能力，需要设 计出更低功耗的天线。最后，为了确保信号的稳定性和方向性，需要优化天线的 方向性。
然而，多频段手机天线设计也面临着诸多的挑战。首先，不同的频段需要不 同的材料和设计方法。高频段需要轻薄、低损耗的材料，而低频段则需要尺寸较 大、辐射效率高的材料。如何在同一部手机中满足不同频段的需求，是一个需要 解决的难题。
1、优化天线布局：通过改变天线在手机中的布局，使得天线在各种使用状 态下都能够保持最佳的信号接收和发射状态。
