【CN110104784A】一种抑藻型生态浮床【专利】
一种用于风景园林的生态浮床[实用新型专利]
![一种用于风景园林的生态浮床[实用新型专利]](https://img.taocdn.com/s3/m/98ec04dcc9d376eeaeaad1f34693daef5ef713aa.png)
专利名称：一种用于风景园林的生态浮床专利类型：实用新型专利
发明人：文问,胡映嘉
申请号：CN202121877552.2
申请日：20210812
公开号：CN215627083U
公开日：
20220125
专利内容由知识产权出版社提供
摘要：本实用新型涉及风景园林技术领域，且公开了一种用于风景园林的生态浮床，该用于风景园林的生态浮床，包括主体壳，所述主体壳的底面固定安装有滤网，所述主体壳的侧壁固定安装有连接块，所述连接块的表面开设有两个锁孔，所述主体壳的内部设置有种植块，所述种植块的表面开设有一组种植孔，所述种植块的下表面固定连接有连接栓。
该用于风景园林的生态浮床，通过设置在浮块上的凸连接键和凹连接键相互连接，可以方便的将装置链接在一起，通过设置在主体壳上的电机转动，带动传动装置转动，传动装置带动桨叶转动，可以方便的带动装置移动，提升在风景园林中生态浮床的观赏效果，通过设置在主体壳上的滤网，可以防止植物生长产生的废料进入湖中。
申请人：南京林业大学
地址：210037 江苏省南京市玄武区龙蟠路159号
国籍：CN
代理机构：北京汇捷知识产权代理事务所(普通合伙)
代理人：赵艳
更多信息请下载全文后查看。
生态浮床[实用新型专利]
![生态浮床[实用新型专利]](https://img.taocdn.com/s3/m/b28737e951e2524de518964bcf84b9d528ea2c9c.png)
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 202020868278.1(22)申请日 2020.05.21(73)专利权人 常州工程职业技术学院地址 213000 江苏省常州市武进区滆湖中路33号(72)发明人 邓玉营 郑丽芬 黄一波 戴嘉豪 陈慧雪 崔凯旋 (74)专利代理机构 常州哲专知识产权代理事务所(普通合伙) 32447代理人 钱锁方(51)Int.Cl.C02F 3/32(2006.01)C02F 3/34(2006.01)C02F 3/30(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称生态浮床(57)摘要本实用新型涉及生态浮床，包括浮球框、定植篮以及丛枝菌根篮，所述浮球框的上端面与下端面均设有开口，浮球框内放置有多个浮球，所述浮球框的下表面设有多根连接件，所述连接件的一端与浮球框可拆卸连接，另一端向下延伸穿过定植篮并与丛枝菌根篮可拆卸连接，定植篮固定在连接件上，本实用新型提供一种生态浮床，可以用于强化微生物转化效应，尤其是提高丛植菌根菌丝和孢子浓度，实现植物与共存的丛枝菌根的协同除磷,同时能够通过更换连接件来适应不同水质的需求，提升水质改善效率，降低生态浮床的制造成本和使用成本，降低了资源浪费。
权利要求书1页 说明书4页 附图4页CN 212609827 U 2021.02.26C N 212609827U1.生态浮床，其特征在于：包括浮球框、定植篮以及丛枝菌根篮，所述浮球框的上端面与下端面均设有开口，浮球框内放置有多个浮球，所述浮球框的下表面设有多根连接件，所述连接件的一端与浮球框可拆卸连接，另一端向下延伸穿过定植篮并与丛枝菌根篮可拆卸连接，定植篮固定在连接件上。
2.根据权利要求1所述的生态浮床，其特征在于：浮球框的侧面开有多个第一通孔，第一通孔的孔径小于浮球的直径。
3.根据权利要求2所述的生态浮床，其特征在于：所述浮球框的直径从中间往上下两端方向逐渐变小。
一种生态浮床[实用新型专利]
![一种生态浮床[实用新型专利]](https://img.taocdn.com/s3/m/90c037dc5ff7ba0d4a7302768e9951e79b8969d6.png)
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201922090220.9(22)申请日 2019.11.28(73)专利权人 生态环境部华南环境科学研究所地址 510535 广东省广州市萝岗区瑞和路18号专利权人 南昌航空大学(72)发明人 裴金铃 罗千里 郭静 范中亚 胡艳芳 杨慧珠 杨子仪 马金玉 杨汉杰 赵长进 陈昭婷 吴美柔 曾凡棠 (74)专利代理机构 广州市华学知识产权代理有限公司 44245代理人 卢倩(51)Int.Cl.C02F 3/32(2006.01)(54)实用新型名称一种生态浮床(57)摘要本实用新型涉及环境工程技术领域，公开了一种生态浮床，包括浮床单体、活动螺栓和轨道；所述活动螺栓可移动地安装在轨道上；所述浮床单体包括种植框和中空的平衡体；所述种植框包括上下设置的框体和承接平台，所述框体的一侧安装有卡套，所述框体通过卡套与活动螺栓连接，所述平衡体可拆卸地安装于承接平台的底端。
其有益效果在于：本生态浮床结构简单、可拆卸、稳定性高、自行随水位变化保持特定的入水深度、适应多种类型水生植物的种植的特点。
权利要求书1页 说明书4页 附图4页CN 211367146 U 2020.08.28C N 211367146U1.一种生态浮床，其特征在于：包括浮床单体、活动螺栓和轨道；所述活动螺栓可移动地安装在轨道上；所述浮床单体包括种植框和中空的平衡体；所述种植框包括上下设置的框体和承接平台，所述框体的一侧安装有卡套，所述框体通过卡套与活动螺栓连接，所述平衡体可拆卸地安装于承接平台的底端。
2.根据权利要求1所述的生态浮床，其特征在于：所述活动螺栓包括套筒、卡扣和连接杆；所述套筒可移动地套设于轨道的外周，所述卡扣的一端与套筒活动连接，所述连接杆的一端与套筒转动连接，所述卡套套接于连接杆的外周，所述卡扣的另一端开有与连接杆的另一端相配合的贯穿孔，所述连接杆的另一端开有栓孔。
一种生态浮床装置[实用新型专利]
![一种生态浮床装置[实用新型专利]](https://img.taocdn.com/s3/m/69944c501a37f111f0855be4.png)

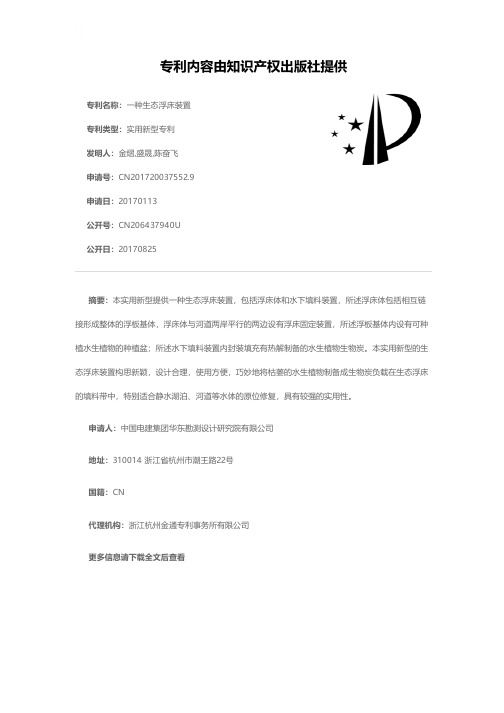

专利名称：一种生态浮床装置专利类型：实用新型专利
发明人：金熠,盛晟,陈奋飞
申请号：CN201720037552.9申请日：20170113
公开号：CN206437940U
公开日：
20170825
专利内容由知识产权出版社提供
摘要：本实用新型提供一种生态浮床装置，包括浮床体和水下填料装置，所述浮床体包括相互链接形成整体的浮板基体，浮床体与河道两岸平行的两边设有浮床固定装置，所述浮板基体内设有可种植水生植物的种植盆；所述水下填料装置内封装填充有热解制备的水生植物生物炭。
本实用新型的生态浮床装置构思新颖，设计合理，使用方便，巧妙地将枯萎的水生植物制备成生物炭负载在生态浮床的填料带中，特别适合静水湖泊、河道等水体的原位修复，具有较强的实用性。
申请人：中国电建集团华东勘测设计研究院有限公司
地址：310014 浙江省杭州市潮王路22号
国籍：CN
代理机构：浙江杭州金通专利事务所有限公司
更多信息请下载全文后查看。
一种耐海水的生态浮床[发明专利]
![一种耐海水的生态浮床[发明专利]](https://img.taocdn.com/s3/m/c946afd9e109581b6bd97f19227916888486b964.png)
[19]中华人民共和国国家知识产权局[12]发明专利申请公布说明书[11]公开号CN 101508490A [43]公开日2009年8月19日[21]申请号200910111411.7[22]申请日2009.04.01[21]申请号200910111411.7[71]申请人厦门大学地址361005福建省厦门市思明南路422号共同申请人厦门市筼筜湖管理中心[72]发明人黄凌风 郑新庆 洪清波 张志英 吴佳鑫谢天宏 [74]专利代理机构厦门南强之路专利事务所代理人马应森[51]Int.CI.C02F 3/32 (2006.01)A01G 9/02 (2006.01)C02F 103/08 (2006.01)权利要求书 1 页 说明书 9 页 附图 2 页[54]发明名称一种耐海水的生态浮床[57]摘要一种耐海水的生态浮床，涉及一种植物生长载体。
提供一种能应用于富营养化海水环境的植物修复的耐海水的生态浮床、浮床固定装置和富营养化海水环境的植物修复方法。
浮床设有床体和栽培植物，床体设有双层塑料膜，在双层塑料膜之间设泡沫条，泡沫条上设栽培孔，在双层塑料膜周边设固定环。
固定装置设有固定桩和固定绳，固定桩固定在水下，固定绳与固定桩相连。
修复方法：制备浮床床体，将固定桩打入水下，沿水流方向将固定绳一端固定在固定桩上；将耐盐修复植物扦插到栽培孔中，运至修复区域；将固定环与固定绳连接，调节固定绳松紧度，使固定绳能随着潮水的涨落上下浮动；根据耐盐修复植物的生长状态和修复效果，调整耐盐修复植物。
200910111411.7权 利 要 求 书第1/1页 1.一种耐海水的生态浮床，其特征在于设有床体和栽培植物，床体设有双层塑料膜，在双层塑料膜之间设有泡沫条，在泡沫条上设有用于栽培植物的栽培孔，在双层塑料膜周边设有固定环，栽培植物设在栽培孔内。
2.如权利要求1所述的一种耐海水的生态浮床，其特征在于双层塑料膜为双层透明的聚氯乙烯膜，双层塑料膜呈矩形。
【CN110104785A】一种生态浮床植物的配置及管理方法【专利】

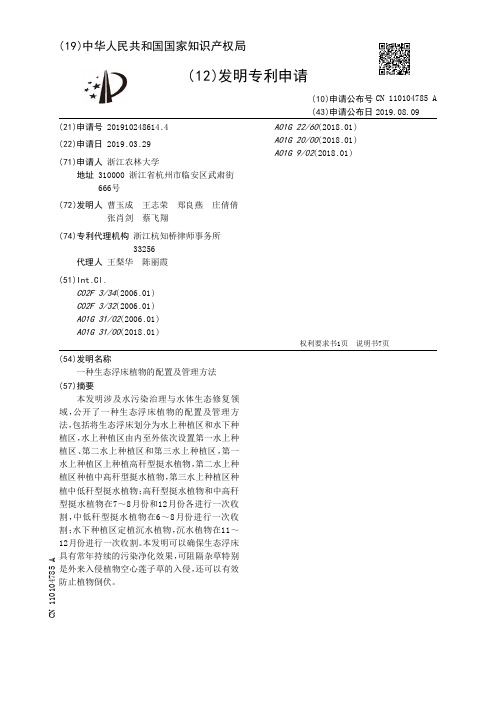

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910248614.4(22)申请日 2019.03.29(71)申请人 浙江农林大学地址 310000 浙江省杭州市临安区武肃街666号(72)发明人 曹玉成 王志荣 郑良燕 庄倩倩 张肖剑 蔡飞翔 (74)专利代理机构 浙江杭知桥律师事务所33256代理人 王梨华 陈丽霞(51)Int.Cl.C02F 3/34(2006.01)C02F 3/32(2006.01)A01G 31/02(2006.01)A01G 31/00(2018.01)A01G 22/60(2018.01)A01G 20/00(2018.01)A01G 9/02(2018.01)(54)发明名称一种生态浮床植物的配置及管理方法(57)摘要本发明涉及水污染治理与水体生态修复领域，公开了一种生态浮床植物的配置及管理方法，包括将生态浮床划分为水上种植区和水下种植区，水上种植区由内至外依次设置第一水上种植区、第二水上种植区和第三水上种植区，第一水上种植区上种植高秆型挺水植物，第二水上种植区种植中高秆型挺水植物，第三水上种植区种植中低秆型挺水植物；高秆型挺水植物和中高秆型挺水植物在7～8月份和12月份各进行一次收割，中低秆型挺水植物在6～8月份进行一次收割；水下种植区定植沉水植物，沉水植物在11～12月份进行一次收割。
本发明可以确保生态浮床具有常年持续的污染净化效果，可阻隔杂草特别是外来入侵植物空心莲子草的入侵，还可以有效防止植物倒伏。
权利要求书1页 说明书7页CN 110104785 A 2019.08.09C N 110104785A权 利 要 求 书1/1页CN 110104785 A1.一种生态浮床植物的配置及管理方法，其特征在于，包括：将生态浮床划分为水上种植区和水下种植区，水上种植区由内至外依次设置第一水上种植区、第二水上种植区和第三水上种植区，第一水上种植区设置在生态浮床中心位置，第二水上种植区设置在第一水上种植区外周围，第三水上种植区设置在第二水上种植区外周围，第一水上种植区上种植高秆型挺水植物，第二水上种植区种植中高秆型挺水植物，第三水上种植区种植中低秆型挺水植物；高秆型挺水植物和中高秆型挺水植物在7～8月份和12月份各进行一次收割，中低秆型挺水植物在6～8月份进行一次收割；水下种植区设置在生态浮床外围边框水下0.5～1.5m处，水下种植区定植沉水植物，定植方法为：将沉水植物定植在土工席垫上，得到土工席垫植生体，土工席垫植生体一端与生态浮床外围边框连接，土工席垫植生体另一端与加重体连接，土工席垫植生体沉入水下；沉水植物在11～12月份进行一次收割。
一种生态浮床[实用新型专利]
专利名称：一种生态浮床
专利类型：实用新型专利
发明人：万全,余鹏,徐凯,张云龙,周清妍,李宏兵,舒结春,宋新欢,陈露,刘烜
申请号：CN201620801959.X
申请日：20160727
公开号：CN205874021U
公开日：
20170111
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种生态浮床。
本实用新型包括浮于水面的环形支撑框，所述支撑框底部设有隔离网片，所述支撑框内固定有若干位于所述隔离网片上方的筒体，所述筒体沿水面上下方向布置，所述筒体内部空腔构成水生植物种植区域。
本实用新型所述筒体构成了支撑所述水生植物的种植基地，所述隔离网片可以围住水生植物的根系，防止水产动物随意摄食水生植物，同时虾类可以躲避栖息在所述隔离网片围住的根系中，避免被鱼或鳖等吃到。
本实用新型的应用起到了净化水质的作用，种植收获的水生植物还可以混在饲料中用于投喂水产动物，能够起到增强水产动物抵抗力以及品质的作用。
申请人：安徽农业大学
地址：230036 安徽省合肥市长江西路130号
国籍：CN
代理机构：合肥和瑞知识产权代理事务所(普通合伙)
代理人：王挺
更多信息请下载全文后查看。
一种集储藻与超声抑藻于一体的太阳能浮游装置及方法[发明专利]
专利名称：一种集储藻与超声抑藻于一体的太阳能浮游装置及方法
专利类型：发明专利
发明人：范功端,林欣,罗静,王颖慕,鄢忠森,刘灵珊
申请号：CN202210051650.3
申请日：20220118
公开号：CN114314747A
公开日：
20220412
专利内容由知识产权出版社提供
摘要：本发明提出一种集储藻与超声抑藻于一体的太阳能浮游装置及方法，其供电电源包括太阳能供电系统，装置包括船体和船体处的藻类收集储存系统、超声抑藻系统与浮游推进系统；藻类收集储存系统包括收集箱、螺旋压滤机、活塞收集装置和用于收集水体藻类的传送带，以船体前进时的水压把藻类收集至传送带处；超声抑藻系统位于藻类收集储存系统旁侧，包括能以超声波对水体表层抑藻的超声波发生器和超声波换能器；船体以浮游推进系统驱动并浮游运行于水面，浮游推进系统对船体游动速度进行控制，使之能与藻类收集面积、抑藻范围相匹配；本发明可实现对藻类收集，并利用超声波技术抑制藻类；利用太阳能供电，清洁无污染，具有节能减排的优点。
申请人：福州大学
地址：350108 福建省福州市闽侯县福州大学城乌龙江北大道2号福州大学
国籍：CN
代理机构：福州元创专利商标代理有限公司
更多信息请下载全文后查看。
【CN110127794A】一种捕藻微米气泡原位快速靶向根除蓝藻水华的方法【专利】
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910328215.9(22)申请日 2019.04.23(71)申请人 浙江工业大学地址 310014 浙江省杭州市下城区潮王路18号浙江工业大学科技处(72)发明人 张明 王亚峰 潘响亮 张道勇 (74)专利代理机构 杭州天正专利事务所有限公司 33201代理人 黄美娟 朱思兰(51)Int.Cl.C02F 1/24(2006.01)C02F 1/72(2006.01)C02F 1/52(2006.01)C02F 1/56(2006.01)(54)发明名称一种捕藻微米气泡原位快速靶向根除蓝藻水华的方法(57)摘要本发明提供了一种捕藻微米气泡原位快速靶向根除蓝藻水华的方法，本发明方法通过高速搅拌用混凝剂和表面活性剂复配制备的气泡发生液产生大量微米气泡，由于该微气泡表面荷正电，能与带负电荷藻细胞在短时间内通过静电作用力和絮凝牢牢结合，达到靶向性去除蓝藻的目的，对处理后的水华区域进行8～10d的藻密度监测，未发现水华再爆发的风险，由于该方法与装置对于不同藻密度的水体均有较好的处理效果，因此在水华预警期、初期、爆发期均可使用本发明对其进行处理。
权利要求书1页 说明书5页 附图1页CN 110127794 A 2019.08.16C N 110127794A权 利 要 求 书1/1页CN 110127794 A1.一种捕藻微米气泡原位快速靶向根除蓝藻水华的方法，其特征在于，所述方法包括以下步骤：(1)在捕藻装置中，通过控制流量计将混凝剂与表面活性剂在气泡发生器中混合，得到气泡发生液；所述混凝剂为铝系混凝剂；所述表面活性剂为十六烷基三甲基溴化铵；(2)在搅拌速率为5000～8000rpm的条件下，对气泡发生液进行搅拌，得到捕藻微米气泡；(3)将捕藻微米气泡泵入气泡释放器通入水华区域，进行靶向除藻；(4)启动浮渣收集器对上浮至水面的藻渣进行收集；(5)收集的藻渣通过泵输送至固液分离器进行固液分离，分离后的固体藻渣经藻渣运输带送至藻渣储存罐进行储存，分离后的液体回用至气泡发生器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)发明专利申请
(10)申请公布号 (43)申请公布日 (21)申请号 201910248336.2
(22)申请日 2019.03.29
(71)申请人 浙江农林大学
地址 310000 浙江省杭州市临安区武肃街
666号
(72)发明人 曹玉成 梁世君 张肖剑 蔡飞翔
庄倩倩 冯海林
(74)专利代理机构 浙江杭知桥律师事务所
33256
代理人 王梨华 陈丽霞
(51)Int.Cl.
C02F 3/34(2006.01)
C02F 3/32(2006.01)
A01G 31/02(2006.01)
A01G 24/22(2018.01)
A01G 24/15(2018.01)A01G 24/13(2018.01)A01G 24/10(2018.01)C02F 101/10(2006.01)C02F 101/16(2006.01)
(54)发明名称一种抑藻型生态浮床(57)摘要本发明涉及水污染治理与水体生态修复领域，公开了一种抑藻型生态浮床，包括1个或1个以上浮床单体，浮床单体包括若干个相互拼接的浮板、定植篮、植生袋和抑藻型基质，浮板上设有定植孔，定植孔用于承载定植篮，定植篮的侧壁上设有纵向加强筋，定植篮侧壁的中部设有环形加强筋，植生袋置于定植篮内，植生袋内填充有抑藻型基质，植生袋用于种植水生植物；浮板上还设有连接孔，连接孔沿定植孔外沿周向布置，浮板之间利用铝丝穿过连接孔进行拼接；还设有边框，浮板与边框之间用铝丝穿过浮板拼接孔连接固定。
本发明的抑藻型生态浮床的抑藻效果明显，对水体中氨氮、总氮和总磷的去除率分别可达88％、
84％和89％以上。
权利要求书1页 说明书5页 附图2页CN 110104784 A 2019.08.09
C N 110104784
A
权 利 要 求 书1/1页CN 110104784 A
1.一种抑藻型生态浮床，其特征在于：包括1个或1个以上浮床单体，浮床单体包括若干个相互拼接的浮板(1)、定植篮(2)、植生袋(3)和抑藻型基质(4)，浮板(1)上设有定植孔(5)，定植孔用于承载定植篮(2)，定植篮(2)的侧壁上设有纵向加强筋，定植篮(2)侧壁的中部设有环形加强筋，植生袋(3)置于定植篮(2)内，植生袋(3)内填充有抑藻型基质(4)，抑藻型基质(4)包括质量百分数为55～65％的贝壳粉、质量百分数为10～20％的木炭、质量百分数为10～15％的六月霜秸秆粉和质量百分数为5～10％的膨胀蛭石，植生袋(3)用于种植水生植物；浮板(1)上还设有连接孔，连接孔沿定植孔(5)外沿周向布置，浮板(1)之间利用铝丝穿过连接孔进行拼接；还设有边框(6)，浮板(1)与边框(6)之间用铝丝穿过浮板拼接孔连接固定。
2.根据权利要求1所述的一种抑藻型生态浮床，其特征在于：木炭的粒径为2～4mm，膨胀蛭石的最大粒径小于2.8mm，贝壳粉的粒径为2.8～4mm，六月霜秸秆粉的最大粒径小于2mm。
3.根据权利要求1所述的一种抑藻型生态浮床，其特征在于：定植孔(5)的口径为15.5cm～17cm。
4.根据权利要求1所述的一种抑藻型生态浮床，其特征在于：定植篮(2)的底部的直径为8～10cm，定植篮(2)的高度为25～35cm，定植篮(2)的口径与定植孔的口径相匹配，定植篮(2)的侧壁上设有6或8个纵向加强筋，定植篮(2)侧壁的中部上设有1个环形加强筋。
5.根据权利要求1所述的一种抑藻型生态浮床，其特征在于：植生袋(3)由植物根系可透过生长的土工布加工而成，填充抑藻型基质后，植生袋(3)的尺寸与种植篮的尺寸相匹配。
6.根据权利要求1所述的一种抑藻型生态浮床，其特征在于：边框(6)由PE给水管热熔连接而成，优选地，边框(6)由公称外径为32mm的给水盘管热熔连接而成。
7.根据权利要求1所述的一种抑藻型生态浮床，其特征在于：浮床单体为由浮板(1)利用铝丝拼接形成边长为1～1.5m的正六边形浮床单体或半径为1～3m的圆形浮床单体，正六边形浮床单体和圆形浮床单体上设有边框(6)，浮板(1)与边框(6)之间用铝丝穿过浮板拼接孔连接固定，正六边形浮床单体和圆形浮床单体外围一周的定植篮(2)内种植香菇草。
8.根据权利要求1所述的一种抑藻型生态浮床，其特征在于：水生植物为水生美人蕉、再力花、千屈菜、水芹菜、石菖蒲、水生鸢尾、梭鱼草、旱伞草、香菇草中的一种或一种以上。
2。
