【CN210054168U】一种无土栽培种植设备【专利】
一种无土栽培装置[发明专利]
![一种无土栽培装置[发明专利]](https://img.taocdn.com/s3/m/4a37eeda31126edb6e1a1022.png)
专利名称：一种无土栽培装置专利类型：发明专利
发明人：蔡万巧
申请号：CN201410621937.0申请日：20141107
公开号：CN105191775A
公开日：
20151230
专利内容由知识产权出版社提供
摘要：本发明涉及一种无土栽培装置，其特征在于：由依次连接的灯体、桶体以及底座构成；所述的灯体包括钢丝拉绳、高低调节阀、灯罩、LED灯、灯杆；所述的桶体包括上盖、定植篮、喷射装置、水泵、水位窗；所述的底座包括控制显示面板与控制电路。
所述的高低调节装置通过旋转螺丝调节钢丝拉绳的长度，进而调节灯体与桶体的间距；所述的灯罩与灯杆的材质为金属铝。
所述的桶体上表面有1-8个圆孔；所述的定植篮为圆柱体，上表面直径大于下表面直径，置于圆孔中，定植篮上有金属反光片与保温保湿罩，定植篮的材质为塑料，塑料上有开孔。
所述的喷射装置包括微型喷头与PVC管，向定植篮及植物根部喷射水和营养液。
与现有技术相比，本发明具有低成本、过程简单、可以实现多品种种植、种植效果好等优点。
申请人：杭州宅耕农业科技有限公司
地址：200433 上海市杨浦区密云路1018号复旦科技园10号楼乙西103室
国籍：CN
更多信息请下载全文后查看。

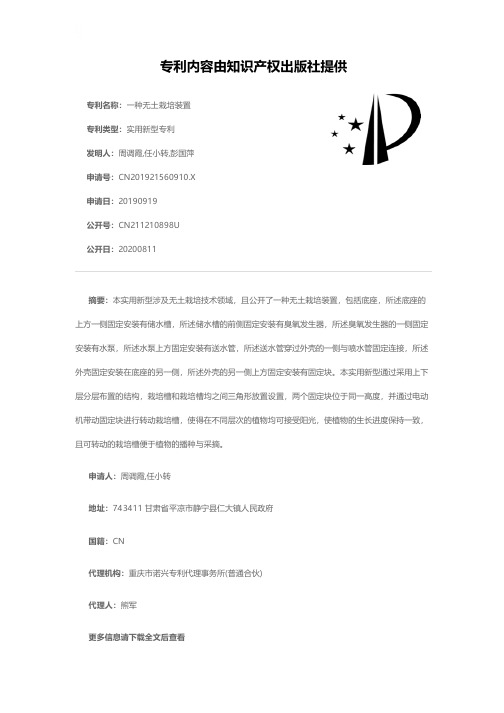

一种无土栽培装置[实用新型专利]
![一种无土栽培装置[实用新型专利]](https://img.taocdn.com/s3/m/949156016294dd88d1d26b28.png)
专利名称：一种无土栽培装置专利类型：实用新型专利
发明人：周调霞,任小转,彭国萍申请号：CN201921560910.X 申请日：20190919
公开号：CN211210898U
公开日：
20200811
专利内容由知识产权出版社提供
摘要：本实用新型涉及无土栽培技术领域，且公开了一种无土栽培装置，包括底座，所述底座的上方一侧固定安装有储水槽，所述储水槽的前侧固定安装有臭氧发生器，所述臭氧发生器的一侧固定安装有水泵，所述水泵上方固定安装有送水管，所述送水管穿过外壳的一侧与喷水管固定连接，所述外壳固定安装在底座的另一侧，所述外壳的另一侧上方固定安装有固定块。
本实用新型通过采用上下层分层布置的结构，栽培槽和栽培槽均之间三角形放置设置，两个固定块位于同一高度，并通过电动机带动固定块进行转动栽培槽，使得在不同层次的植物均可接受阳光，使植物的生长进度保持一致，且可转动的栽培槽便于植物的播种与采摘。
申请人：周调霞,任小转
地址：743411 甘肃省平凉市静宁县仁大镇人民政府
国籍：CN
代理机构：重庆市诺兴专利代理事务所(普通合伙)
代理人：熊军
更多信息请下载全文后查看。

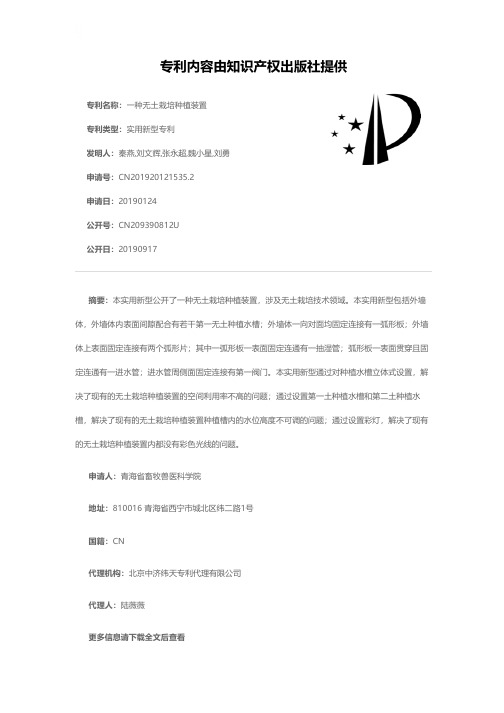

一种无土栽培种植装置[实用新型专利]
![一种无土栽培种植装置[实用新型专利]](https://img.taocdn.com/s3/m/6445aedfeefdc8d377ee324e.png)
专利名称：一种无土栽培种植装置
专利类型：实用新型专利
发明人：秦燕,刘文辉,张永超,魏小星,刘勇申请号：CN201920121535.2
申请日：20190124
公开号：CN209390812U
公开日：
20190917
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种无土栽培种植装置，涉及无土栽培技术领域。
本实用新型包括外墙体，外墙体内表面间隙配合有若干第一无土种植水槽；外墙体一向对面均固定连接有一弧形板；外墙体上表面固定连接有两个弧形片；其中一弧形板一表面固定连通有一抽湿管；弧形板一表面贯穿且固定连通有一进水管；进水管周侧面固定连接有第一阀门。
本实用新型通过对种植水槽立体式设置，解决了现有的无土栽培种植装置的空间利用率不高的问题；通过设置第一土种植水槽和第二土种植水槽，解决了现有的无土栽培种植装置种植槽内的水位高度不可调的问题；通过设置彩灯，解决了现有的无土栽培种植装置内都没有彩色光线的问题。
申请人：青海省畜牧兽医科学院
地址：810016 青海省西宁市城北区纬二路1号
国籍：CN
代理机构：北京中济纬天专利代理有限公司
代理人：陆薇薇
更多信息请下载全文后查看。
【CN210054156U】一种用于无土栽培的装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920580795.6(22)申请日 2019.04.26(73)专利权人 贵州民族大学地址 550025 贵州省贵阳市花溪区董家堰(72)发明人 韩洪强 (74)专利代理机构 佛山粤进知识产权代理事务所(普通合伙) 44463代理人 王储(51)Int.Cl.A01G 31/02(2006.01)(54)实用新型名称一种用于无土栽培的装置(57)摘要本实用新型公开了一种用于无土栽培的装置，包括：水箱、汇流管以及悬挂在汇流管上的栽培件；所述水箱安装在汇流管顶部中间位置，所述汇流管下方沿长度方向间隔设置有若干个栽培件，若干个所述栽培件能够沿所述汇流管长度方向移动，所述栽培件外壁上间隔设置有若干个透气孔；所述栽培件包括至少一个混合腔与设置在混合腔下方的种植腔，所述种植腔内侧底部设置有培养盘，所述混合腔内放有培养基，所述培养基与水混合后喷洒至栽培件内，所述种植腔内壁沿四周方向间隔设置有至少一个悬架。
权利要求书1页 说明书3页 附图3页CN 210054156 U 2020.02.14C N 210054156U权 利 要 求 书1/1页CN 210054156 U1.一种用于无土栽培的装置，包括：水箱、汇流管以及悬挂在汇流管上的栽培件；其特征在于，所述水箱安装在汇流管顶部中间位置，所述汇流管下方沿长度方向间隔设置有若干个栽培件，若干个所述栽培件能够沿所述汇流管长度方向移动，所述栽培件外壁上间隔设置有若干个透气孔；所述栽培件包括至少一个混合腔与设置在混合腔下方的种植腔，所述种植腔内侧底部设置有培养盘，所述混合腔内放有培养基，所述培养基与水混合后喷洒至栽培件内，所述种植腔内壁沿周向间隔设置有至少一个悬架。
2.根据权利要求1所述的一种用于无土栽培的装置，其特征在于：所述水箱与所述汇流管的连接处设置有阀门。
一种无土栽培装置[实用新型专利]
![一种无土栽培装置[实用新型专利]](https://img.taocdn.com/s3/m/3eadae27a1c7aa00b42acbbe.png)
专利名称：一种无土栽培装置专利类型：实用新型专利
发明人：肖虎,付琼
申请号：CN202020513994.8申请日：20200409
公开号：CN212035306U
公开日：
20201201
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种无土栽培装置，该无土栽培装置包括若干依次连接的无土栽培单元，所述无土栽培单元包括具有进液口和出液口的栽培仓，所述栽培仓内设有水平的格栅板，所述格栅板的一侧边通过导流板与栽培仓的内侧壁连接，所述导流板与所述进液口对应，所述栽培仓的内底板上环绕所述出液口设有溢流板；所述栽培仓的侧壁上位于所述格栅板与所述栽培仓的内底板之间设有置入口；所述栽培仓的侧壁上位于所述格栅板与所述栽培仓的内顶板之间设有通气孔。
本实用新型具有可方便调节每个栽培仓内的培养液量，实现栽培仓内低水高湿，能够适应不同作物的无土栽培使用的优点。
申请人：肖虎
地址：610000 四川省成都市金堂县赵家镇碧山村2组
国籍：CN
代理机构：成都环泰专利代理事务所(特殊普通合伙)
更多信息请下载全文后查看。
一种无土栽培设备[实用新型专利]
![一种无土栽培设备[实用新型专利]](https://img.taocdn.com/s3/m/ba5b944ff524ccbff0218428.png)
专利名称：一种无土栽培设备专利类型：实用新型专利
发明人：齐日迈拉图,李树章申请号：CN201921097548.7申请日：20190712
公开号：CN210519730U
公开日：
20200515
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种无土栽培设备，包括机身，机身的顶部对称设置有幕帘滑轨，幕帘滑轨内滑动设置有透光保温幕帘；机身的左侧与右侧相互连通，透光保温幕帘分别位于机身的左侧与右侧；机身的内部设置有主驱动轮、从动轮、驱动电机、不锈钢链条以及种植篮；种植篮设置有多个，多个种植篮间隔的悬挂在不锈钢链条上；机身的内部还安装有补光灯，机身的底部设置有营养液槽，营养液槽内安装有种植篮摆平导轨,种植篮摆平导轨与从动轮最下端之间的间距恰与种植篮的高度保持一致。
本产品实现了植物间歇式接触营养液，又能使植物根系能充分接触空气，吸收氧气，同时实现了立体化种植，大大增加了土地的利用率。
申请人：齐日迈拉图
地址：021000 内蒙古自治区呼伦贝尔市海拉尔区学府路呼大4号楼322号
国籍：CN
代理机构：北京志霖恒远知识产权代理事务所(普通合伙)
代理人：王雨桐
更多信息请下载全文后查看。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920407575.3
(22)申请日 2019.03.28
(73)专利权人 陈海
地址 571700 海南省儋州市那大镇军屯前
进路一巷41号
(72)发明人 陈海
(74)专利代理机构 泰州淘权知识产权代理事务
所(普通合伙) 32365
代理人 曾涛
(51)Int.Cl.
A01G 31/06(2006.01)
(54)实用新型名称
一种无土栽培种植设备
(57)摘要
本实用新型公开了一种无土栽培种植设备，
包括托盘、营养液回收池以及水泵，托盘包括有
若干层叠托盘以及一位于最底层的出水托盘，层
叠托盘以及出水托盘的上部四角分别设置有一
嵌插孔，层叠托盘的底部四角对应嵌插孔位置分
别设置有一支撑杆，位于最下层的层叠托盘通过
支撑杆与出水托盘上部的嵌插孔嵌插连接，每个
层叠托盘的内部一侧均设置有一出水槽且任意
相邻两个层叠托盘上的出水槽呈左右对称设置，
出水托盘的底部设置有一出水孔，水泵位于营养
液回收池内且水泵的出水孔通过水管连通至最
上层的层叠托盘内，出水托盘的底部出水孔通过
水管连通至营养液回收池内，本实用新型占用面
积少，没有积液，同时可以根据植物培养要求调
节过流长度。
权利要求书1页 说明书2页 附图1页CN 210054168 U 2020.02.14
C N 210054168
U
权 利 要 求 书1/1页CN 210054168 U
1.一种无土栽培种植设备，其特征在于：包括托盘(1)、营养液回收池(2)以及水泵(3)，所述托盘(1)包括有若干层叠托盘(11)以及一位于最底层的出水托盘(12)，所述层叠托盘(11)以及出水托盘(12)的上部四角分别设置有一嵌插孔(13)，所述层叠托盘(11)的底部四角对应嵌插孔(13)位置分别设置有一支撑杆(4)，上层的层叠托盘(11)通过支撑杆(4)与嵌插孔(13)的连接实现与下层的层叠托盘(11)的连接，位于最下层的层叠托盘(11)通过支撑杆(4)与出水托盘(12)上部的嵌插孔(13)嵌插连接，出水托盘(12)的底部四角分别设置有一支撑柱脚(5)，每个层叠托盘(11)的内部一侧均设置有一出水槽(6)且任意相邻两个层叠托盘(11)上的出水槽(6)呈左右对称设置，所述出水托盘(12)的底部设置有一出水孔(7)，所述水泵(3)位于营养液回收池(2)内且水泵(3)的出水孔通过水管连通至最上层的层叠托盘(11)内，出水托盘(12)的底部出水孔(7)通过水管连通至营养液回收池(2)内。
2。
