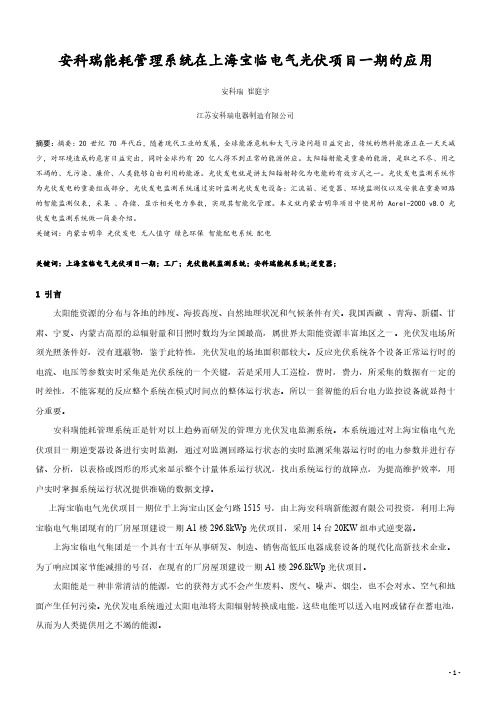

安科瑞能耗管理系统在上海宝临电气光伏项目一期的应用-安科瑞 崔庭宇
安科瑞能耗管理系统在上海宝临电气光伏项目一期的应用安科瑞崔庭宇江苏安科瑞电器制造有限公司摘要：摘要：20世纪70年代后，随着现代工业的发展，全球能源危机和大气污染问题日益突出，传统的燃料能源正在一天天减少，对环境造成的危害日益突出，同时全球约有20亿人得不到正常的能源供应。
太阳辐射能是重要的能源，是取之不尽、用之不竭的、无污染、廉价、人类能够自由利用的能源。
光伏发电就是讲太阳辐射转化为电能的有效方式之一。
光伏发电监测系统作为光伏发电的重要组成部分，光伏发电监测系统通过实时监测光伏发电设备：汇流箱、逆变器、环境监测仪以及安装在重要回路的智能监测仪表，采集、存储、显示相关电力参数，实现其智能化管理。
本文就内蒙古明华项目中使用的Acrel-2000v8.0光伏发电监测系统做一简要介绍。
关键词：内蒙古明华光伏发电无人值守绿色环保智能配电系统配电关键词：上海宝临电气光伏项目一期；工厂；光伏能耗监测系统；安科瑞能耗系统;逆变器；1引言太阳能资源的分布与各地的纬度、海拔高度、自然地理状况和气候条件有关。
我国西藏、青海、新疆、甘肃、宁夏、内蒙古高原的总辐射量和日照时数均为全国最高，属世界太阳能资源丰富地区之一。
光伏发电场所须光照条件好，没有遮蔽物，鉴于此特性，光伏发电的场地面积都较大。
反应光伏系统各个设备正常运行时的电流、电压等参数实时采集是光伏系统的一个关键，若是采用人工巡检，费时，费力，所采集的数据有一定的时差性，不能客观的反应整个系统在模式时间点的整体运行状态。
所以一套智能的后台电力监控设备就显得十分重要。
安科瑞能耗管理系统正是针对以上趋势而研发的管理方光伏发电监测系统。
本系统通过对上海宝临电气光伏项目一期逆变器设备进行实时监测，通过对监测回路运行状态的实时监测采集器运行时的电力参数并进行存储、分析，以表格或图形的形式来显示整个计量体系运行状况，找出系统运行的故障点，为提高维护效率，用户实时掌握系统运行状况提供准确的数据支撑。
延迟焦化操作工考试资料(题库版)
延迟焦化操作工考试资料（题库版）1、单选离心泵的工作点不恰当的话很容易产生（）现象。
A、气蚀B、喘振C、气缚D、以上均错误正确答案：B2、单选流体是否稳定流动是看其与流动有关的参数是（江南博哥）否随（）改变。
A、时间B、位置C、温度D、以上均错误正确答案：A3、问答题石油加工中主要腐蚀因素是什么？正确答案：石油加工中的腐蚀，多半是含在原油中的杂质引起的。
这些杂质以硫化物及氯化物为主要代表。
4、问答题静电产生的途径有哪些？正确答案：（1）摩擦起电①喷射带电。
当有压力的液体从喷嘴或管口喷出，与空气高速摩擦，又快速分成许许多多小液滴，而成雾状，这雾状液滴就带有大量静电。
②液体冲击带电。
油品由罐顶部注入槽内时，装油的冲击引起飞沫，汽泡和雾滴，也会造成静电的产生。
③液体沉降带电。
如果纯净的油品中含有杂质或水份向下沉降时，因摩擦也将产生静电。
④流体在管道中的输送，也会产生静电。
（2）附着带电某种极性离子或自由电子附着在绝缘的物体上，也能使物体呈现带有静电的现象。
（3）感应起电带电的物体能使附近与它并不相连接的中性物体表面的不同部分，出现极性相反的电荷现象，即感应起电。
（4）极化起电在静电场内的物质，其内部或表面分子能产生极化而出现电荷的现象，叫极化起电。
除此之外，还有因材料断裂而带电；因电压和热效应而带电；电解质离子移动而带电等等。
5、单选当大气中硫化氢浓度达（）毫克／立方米时，人即可觉察到。
A、0.035B、0.015C、0.050D、以上均错误正确答案：A6、问答题C-101/1给水冷焦时，DCS如何操作？正确答案：（1）进入焦炭塔操作系统界面；（2）选定HC6159，观察FI6159指示值；（3）根据C-101/1顶压底温，适当调节HC6159的OP值，控制给水流量。
7、问答题柴油吸收塔的作用是什么？为何用柴油作吸收剂？正确答案：作用是脱掉焦化干气中的汽油组份戊烷。
因为戊烷在焦化柴油中的溶解度较高，便于吸收，焦化柴油做为吸收剂成为富吸收油后，打回焦化分馏塔，既能做回流，又增加了焦化汽油的产量，减少干气带油。
延迟焦化装置介绍
一、装置概况：
1、装置组成：三部分：
焦化部分----主要包括：原料换热部分、加热炉部分、焦炭塔部分、分馏塔及换热部分、冷切焦水处理部分、焦炭塔的吹汽放空部分、高压水泵及水力除焦部分、焦炭的装运部分。
压缩吸收稳定部分：主要包括：焦化富气的压缩机部分、汽油吸收部分、脱吸部分、汽油稳定及柴油吸收部分。
富气V%
(气压机入口)
干气
mol%
液态烃
m%
H2
2
11.2
9.8
13.8
0.1
N2
28
O2
32
H2O
18
5.0
0.7
0.1
H2S
34
5.6
5.5
0.3
CO2
44
CO
28
CH4
16
41.74
39.6
53.5
3.4
C2H6
30
14.50
13.3
15.4
4.6
C2H4
28
1.64
1.5
1.8
0.4
C3H8
6000
1
1
220
147.6
8000
7
P-607/1,2
380
1
1
75
32.4
8000
8
P-608/1,2
6000
1
1
220
171.7
8000
9
P-610/1,2
380
1
1
30
18.8
8000
10
P-611/3
烟气脱硫工程设计毕业论文
1.3.1 干法烟气脱硫技术(DFGD)
脱硫反应和产物处理均在干状态下进行。该法具有无污水及废酸排出、设 备腐蚀小，烟气在净化过程中无明显温降、净化后烟气温度高、利于烟囱排气 扩散等优点[2]，但存在脱硫效率低，反应速度较慢、设备庞大等问题。
煤炭在中国能源消费中的比例在 70％左右，在今后相当长的时期内，煤炭 在能源结构中的主导地位不会改变，我国现阶段又正处于全面建设小康社会时 期，预计到 2020 年经济总量将在 2000 年的基础上翻两番，经济增长必然带动 能源需求量的大幅度增加，这意味这 SO2 的排放量将会持续大幅度增加，SO2 及其形成的酸雨对人类生存环境和生命健康造成的污染和破坏将会更加严重。 所以削减和控制 SO2 排放量对我国社会和经济可持续发展提出了严峻挑战。从 使用方式上看，煤炭消费量的 80％直接用于燃烧，燃煤火电厂燃煤量占煤炭消 耗量的 50％以上。燃煤是大气环境中的二氧化硫、氮氧化物、烟尘的主要来源。 酸雨区面积占国土面积的 30％，主要分布在长江以南、青藏高原以东的广大地 区以及四川盆地。下图即为我国 2009 年酸雨地区分布图。
1 绪论
1.1 我国二氧化硫污染现状及趋势
我国的环境污染非常严重，二氧化硫排放是大气污染的主要污染源之一。 由于煤炭为我国的第一能源，随着我国经济的快速发展，煤炭消耗量不断增加， 二氧化硫的排放量也日趋增多，造成二氧化硫污染和酸雨的严重危害。因此， 控制二氧化硫的排放，成为电力环境治理的主要问题。在 1995 年我国二氧化硫 排放总量已达到 2370 万吨，超过欧洲和美国，成为世界 SO2 排放第一大国。随 后我国 SO2 每年的排放量都在 2000 万吨以上。有关研究表明，中国每排放一吨 二氧化硫造成的经济损失约 2 万元，空气污染特别是酸雨污染已严重制约着全 面建设小康社会目标的顺利实现。
电气火灾监控系统的应用和设计方案
电气火灾监控系统的应用和设计方案袁燕江苏安科瑞电器制造有限公司0引言随着国民经济的发展和人民生活水平的提高，工业用电和家庭用电量逐年增加，给人们的生活和生产带来极大便利的同时也留下了安全隐患。
近年来，电气火灾在火灾起因中居首位。
本文针对近年来电气火灾事故居高不下的严峻形势，根据电气火灾的规律和特点，提出推广应用电气火灾监控系统技术，提高防控电气火灾的能力，达到防患于未然的目的。
1电气漏电火灾原因分析据统计，在电气火灾中短路起火占60%，是最常见的电气火灾。
当供电线路及设备由于安装使用不当，线路老化或机械损伤等原因，其绝缘性下降，导致供电线路及设备与大地之间有不正常的电流流过，就会发生漏电。
当人体接触故障电压会引起电击，绝缘破损可能发生接地故障而引发电气火灾。
接地故障就是带电导体与地面的短路，电气线路及装置因绝缘破损有接地故障时，在漏电故障点和导电不良连接处将引起电弧、电火花，电弧具有很大的阻抗和电压降，限制了故障电流，使电流保护器不能动作或不能及时动作来切断电源，几百毫安的漏电电弧产生的局部高温达2000℃以上，足以引燃周围的可燃物引发电气火灾。
而现有的消防技术规范对电气防火的限制条文少，监督管理力度不够，造成大量用户的电气设计、施工、使用过程中存在诸多隐患。
2电气火灾监控系统的基本组成、工作原理和设计（1）基本组成和工作原理电气火灾监控系统的基本组成：电气火灾监控设备、剩余电流式电气火灾监控探测器以及测温式电气火灾监控探测器等三种产品组成。
电气火灾监控系统集监视、报警、控制、集中管理于一体，监控探测器一般挂接在总线上的支路上，接受主控制器的命令，并传送全部信息；主控制器处理接收来的数据，监测被探测电气线路的漏电电流、温度等参数的变化。
当参数异常时剩余电流互感器、温度传感器等终端探测头对信息进行采集，并送到监控探测器中，超出设定值时即发出报警信号，同时输送到监控设备中，经进一步判定，当确认可能发生电气火灾时，监控主机发出火灾报警信号，报警指示灯亮，发出报警音响，并在液晶显示屏上显示报警信息，值班人员迅速进行检查处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
食品机械 www.shh288.com Acrel-2000电力监控系统在印度50万吨焦化项目的应用
摘要：本文主要介绍印度50万吨焦化厂区，采用智能电力仪表、微机保护、马达保护对配电现场的各种电参量和开关信号的采集以及对高压回路的控制。通过总线型组网方式，把数据上传至后台，进行智能化组网。Acrel-2000系统在印度50万吨焦化厂的应用，加强了工厂配电系统的安全可靠性，也为厂区节约了大量人力成本，实现了工厂监控的智能化。 1项目概况 印度乌塔姆（Uttam）钢公司在 食品机械 www.shh288.com
马哈拉施特拉邦Wardha（Wardha地区有着丰富的煤炭和铁矿石资源，交通便利，有公路和铁路通过）建设年产量为50万吨的生铁厂，配套项目包括一座烧结厂和一座50万吨焦化厂，整个项目预计投资110亿卢比（2.28亿美元）。 50万吨焦化厂建设内容包括备煤车间、炼焦车间、煤气净化车间等生产设施以及配套的公用辅助设施；作为其他厂区的能源供应区，配电安全方面显得尤其重要，要求也更高，在电力操控方面必须要求安全、可靠、快捷，依靠人工现场操控已经不能满足该项目的实际要求。上海安科 食品机械 www.shh288.com
瑞电气股份有限公司承上海德力西公司委托，至印度焦化厂现场施工调试智能电力系统；主要完成对焦化厂内的6.6KV配电系统和0.4KV配电系统进行集中监控，确保焦化厂供电系统正常运行。
2用户需求 上海安科瑞电气股份有限公司变配电管理系统软件的功能需满足：具有用户权限管理、一次主接线图实时监测与显示各回路的电参量、接入装置的一次设备的分合闸状态、配电运行工况报表、6.6KV断路器的遥控功能、6.6KV微机保护的定值在线修 食品机械 www.shh288.com
改功能、监视及查询打印功能。 上海安科瑞电气股份有限公司完成三套系统：一个6.6KV系统，对其所采用的10台ACRM4系列微机保护测控装置和1台ACRM5系列微机保护测控装置进行通讯完成电力监控功能；一个0.4KV系统A，对其所采用的52台电力仪表通讯完成电力监控功能；另一个0.4KV系统B，对其所采用的39台电力仪表完成电力监控功能。 3设计方案 上海安科瑞公司根据印度50万吨焦化现场的实际情况为其选用了ACREL-2000电力监控系统。 食品机械 www.shh288.com
3.1Acrel-2000符合的标准 本技术方案以现行国家及电力行业的有效标准为依据，国标未列入部分应参考IEC最新标准和规范。如标准间有矛盾时，应以较高标准为准。 ISO/IEC11801《国际综合布线标准》 JGJ/T16-92《民用建筑电气设计规范》 GA/T74-94《中华人民共和国安全防范行业标准》 GA/T70-94《中华人民共和国公共安全行业标准》 GB/50198-94《监控系统工程技 食品机械 www.shh288.com
术规范》 IEC-61131-3《图形可编程标准》 GB50254/59-96《电气装置安装工程施工及验收规范》 GB/T17626.5《浪涌（冲击）抗扰度试验》 GB/T17626.6《射频场感应的传导骚扰抗扰度》 GB/T17626.8《工频磁场的抗扰度试验》 GB/T17626.10《阻尼振荡磁场抗扰度试验》 GB/T17626.11《电压暂降、短时中断和电压变化抗扰度试验》 GB/T17626.12《振荡波抗扰度试 食品机械 www.shh288.com
验》 GB/50171-92《电气装置安装工作盘柜及二次回路结线施工及验收规范》 GB/T13729-92《远动终端通用技术条件》 GB/J63-90《电力装置的电测量仪表装置设计规范》 GB/T15145-94《微机保护装置通用技术条件》 GB/T13729《远动终端通用技术条件》 DL/T630《交流采样远动终端通用技术条件》 GB/T13850《交流电量转换为模 食品机械 www.shh288.com
拟量或数字信号的电测量变送器》 GB/T13730《地区电网数据采集与监控系统通用技术条件》 GBJ63-93《电力装置电测量仪表装置设计规程》 GB2887《计算站场地技术要求》 3.2Acrel-2000设计方案
图1为6.6KV配电系统拓扑图 图2为0.4KV系统A配电系统图 图3为0.4KV系统B配电系统图 上图均为安科瑞电气股份有限公司为印度50万吨焦化项目选用的 食品机械 www.shh288.com
Acrel-2000变配电监控系统在该项目上的具体应用拓扑图；Acrel-2000变配电监控系统主要分为3层：站控管理层（工控机、打印机、UPS电源）、通讯管理层（PCI扩展卡）、现场设备层（现场智能装置）。 如图所示：现场中的IO设备的通讯线缆采用RVSP2*1.5屏蔽双绞线。 3.2.1现场设备层 如图1所示为6.6KV系统拓扑图，6.6KV高压配电柜主要包含2台进线柜（主进线柜、备用进线柜）、2台PT柜、4台变压器出线柜、2台电动机出线柜、1台母联备自投柜。在 食品机械 www.shh288.com
该系统中，安科瑞电气股份有限公司为满足用户在高压回路回路的要求且本着为用户节约成本的原则，现场设备层配置：在2路进线柜上为其选用我公司2台ACRM4-F综合保护（LCD显示、线路保护测控装置、测控一体化装置、故障录波、SOE事件记录、远程通讯等功能）；在2台电动机出线柜上为其选用我公司2台ACRM4-M综合保护（LCD显示、电动机保护、测控一体化装置、故障录波、SOE事件记录、远程通讯等功能）；在4台变压器出线柜上为其选用我公司4台ACRM4-T综合保护（LCD显示、配变电保护测控装置、 食品机械 www.shh288.com
测控一体化装置、故障录波、SOE事件记录、远程通讯等功能）；在2台PT柜上为其选用我公司2台ACRM4-U（LCD显示、两段PT供电切换，PT柜的全面综合保护、测控一体化装置、故障录波、SOE事件记录、远程通讯等功能）；在1台母联备自投柜上为其选用我公司1台ACRM5-B（LCD显示，备自投保护、测控一体化装置、故障录波、SOE事件记录、远程通讯等功能）。 如图2所示为0.4KV系统A拓扑图，主要监测水泵房内三相电流、电压、电度等电参量。安科瑞电气股份有限公司根据客户的需求，给该配电 食品机械 www.shh288.com
所配有PZ42-E4的电力仪表，该电力仪表可以测量三相电流、三相电压、有功、无功、功率因数、电度等，嵌入式安装方式；完全满足了客户的要求，且安装方便，性价比高。 如图3所示为0.4KV系统B拓扑图，主要监测备煤车间、炼焦车间等电动机电力参数。用户主要查看电动机三相电流、电压、电度等电参量以及查看电动机运行状态及修改定值等。 安科瑞电气股份有限公司根据客户的需求，同样给该配电所配有PZ42-E4的电力仪表来采集现场电参量（在电动机保护回路上配有其他厂 食品机械 www.shh288.com
家马达保护装置） 3.2.2通讯管理层 通讯管理层：采用台湾MOXACP134U-I通讯扩展卡，具有超过800Kbps数据吞吐量，效能全球第一，4口具备ADDCRS-422/485接口速率高达921.6Kbps，4线RS-485传输距离最长可达1.2km，内建15KVESD突波保护或可选择2KV光电隔离保护，支持128byteFIFO驱动程序和内建软硬件流量控制，通用的PCI可兼容3.3/5V的PCI和PCI-X，支持Windows2003/XP/2000/98/ME、Linux、UNIX驱动，提供节省空间的lowprofile通讯多串口卡可供选择。 食品机械 www.shh288.com
3.2.3站控管理层 配置为EVOCIPC-810BCore22.66G/1G/160G+键鼠+音箱等。
深圳研祥工业计算机（IPC810B），完成对整个电站的计算机监控系统的管理，数据库管理，在线及离线计算，运行监视控制，各图表曲线的生成，数据报表等系统监测等功能。 计算机主要配置： CPU：PIV3.0 内存：1G 硬盘：监控工作站160G 显示器：三星19寸宽屏LCD显 食品机械 www.shh288.com
示 接口：1000M以太网、RS232接口、LPT口、BNC视频输出接口、4个PCI、2个USB口，声卡，14槽工业级底板等 DVD/VCD光驱刻录机 4U标准上架式机箱 漫步者音箱一套（用于音响报警） 该计算机为工业计算机，大风量风扇设计，开门抽拉可拆换滤网，散热可靠、维护简便、特殊的抗震措施，保证机器在恶劣工业环境中正常工作； UPS电源为C1KS/1KVA待机30
