电路与电子学基础教学大纲《电路与电子学基础》教学大纲一、使用说明（一）课程性质《电路与电子学基础》是计算机科学与技术专业的一门专业基础课。
（二）教学目的通过本课程的学习，可以使学生初步掌握电路与电子学方面的知识,掌握直流和交流电路的基本理论和基本分析方法，掌握晶体管器件和运算放大电路的特性与参数，掌握基本放大电路和集成运放的基本组成﹑工作原理和典型应用电路，培养学生分析问题和解决问题的能力，为以后学习专业课打好基础。
（三）教学时数本课程理论部分总授课时数为72课时。
（四）教学方法理论联系实际，课堂讲授。
（五）面向专业计算机科学与技术专业。
二、教学内容第一章直流电路（一）教学目的与要求通过本章学习使学生理解电路模型﹑电流、电压的参考方向和功率的概念，正确理解KCL和KVL两个基本定律，掌握电阻﹑电流源﹑电压源﹑受控源等电路元件的端口电压电流关系。
熟练掌握线性电路的叠加原理和节点电位分析法。
深刻理解戴维南定律和诺顿定律，并能熟练应用到电路的分析计算中。
（二）教学内容电路模型﹑电流、电压的参考方向和功率的概念， KCL和KVL两个基本定律，电阻﹑电流源﹑电压源﹑受控源等电路元件的端口电压电流关系。
线性电路的叠加原理和节点电位分析法。
戴维南定律和诺顿定律。
重点与难点：节点电位法﹑叠加原理﹑戴维南定理、诺顿定律。
第一节电路与电路模型1、电路2、电路的组成第二节电流,电压,电位1、电流和电流的参数方向2、电压和电压的参数方向第三节电功率第四节电阻元件第五节电压源与电流源1、独立电压源2、独立电流源3、电压源与电流源的等效变换第六节基尔霍夫定律1、常用术语2、基尔霍夫定律第七节简单的电阻电路1、分压电路2、分流电路第八节支路电流分析法1、支路电流法2、网孔法第九节节点电位分析法1、节点法第十节叠加原理1、叠加定理2、注意的几点3、举例第十一节等效电源定理1、戴维南定理2、戴维南定理的证明3、应用举例4、诺顿定理5、求R0方法第十二节含受控电源的电阻电路1、受控源2、含受控源电阻电路的分析（三）教学方法与形式课堂讲授。
电路与电子技术——电子技术基础智慧树知到答案章节测试2023年中国石油大学(华东)
第一章测试1.半导体的导电机理是当外部加电场时，载流子即（）在电场的作用下定向移动，形成电流。
A:自由电子和空穴B:其他选项都不正确C:空穴D:自由电子答案:A2.当温度增加时，本征半导体中的自由电子和空穴的数量（）。
A:增加B:不变C:其他选项都不正确D:减少答案:A3.PN结的主要特点是具有（）。
A:单向导电性B:稳压作用C:电流放大作用D:其他选项都不正确答案:A4.普通二极管禁止工作在（）。
A:反向击穿区B:死区C:反向截止区D:正向导通区答案:A5.若二极管为理想二极管，则该二极管导通时等效为开路。
（）A:对B:错答案:B6.若二极管的导通电压为0.3V，当阳极与阴极之间的电压大于（）V时，二极管导通。
A:0.7B:0C:0.5D:0.3答案:D7.图示二极管的工作状态是（）。
A:截止B:导通C:反向击穿D:其他选项都不正确答案:B8.稳压管的稳压性能是利用PN结的（）。
A:反向击穿特性B:反向截止特性C:正向导电特性D:单向导电特性答案:A9.要使三极管具有放大作用，发射结加（）偏置电压，集电结加（）偏置电压。
A:反向反向B:反向正向C:正向正向D:正向反向答案:D10.要使三极管具有开关作用，发射结加（）偏置电压，集电结加（）偏置电压。
A:正向反向B:反向反向C:反向正向D:正向正向答案:BD第二章测试1.如图所示的放大电路中，集电极电阻RC的作用是（）。
A:调节ICQB:调节IBQC:防止输出信号交流对地短路，把放大了的电流转换成电压D:放大电流答案:C2.当输入电压为正弦信号时，如果NPN管共发射极放大电路发生饱和失真，则基极电流ic的波形将（）。
A:双向削波B:不削波C:正半波削波D:负半波削波答案:C3.图示电路有正常电压放大的能力。
（）A:错答案:A4.放大电路如右图所示，由于Rb1和 Rb2 阻值选取得不合适而产生了饱和失真，为了改善失真，正确的做法是（）。
A: 适当增加Rb1，减小Rb2B:保持Rb2不变，适当减小Rb1C:适当增加Rb2，减小Rb1D:保持Rb1不变，适当增加Rb2答案:A5.若静态工作点选取过低，容易引起______失真。
电路与电子技术基础
放大电路的性能指标
放大倍数、输入电阻、输出电阻、通频带等是衡量放大电路性能的 重要指标。
数字逻辑门电路
逻辑门电路的基本概念
01
逻辑门电路是实现逻辑运算的电子元件，具有真值表、表达式
和逻辑图等描述方法。
基本逻辑门电路
计算机系统中的应用
中央处理器（CPU）
存储器
计算机系统的核心是中央处理器， 它由大量的晶体管组成，电路与 电子技术是实现这些晶体管的关 键技术之一。
存储器是计算机系统中用于存储 数据的元件，电路与电子技术能 够实现高速、大容量的存储器的 设计和制造。
输入输出设备
计算机系统的输入输出设备如鼠 标、键盘、显示器等都离不开电 路与电子技术的应用。这些设备 中的信号传输和处理都需要电路 与电子技术的支持，以确保信号 的稳定性和可靠性。
总结词
电路的基本物理量包括电流、电压、电阻、电容和 电感。
详细描述
电流是指单位时间内通过导体横截面的电荷量，用符号I表示， 单位是安培（A）；电压是指电场中两点之间的电位差，用符 号U表示，单位是伏特（V）；电阻是指电流在导体中受到的 阻碍作用，用符号R表示，单位是欧姆（Ω）；电容是指电容 器存储电荷的能力，用符号C表示，单位是法拉（F）；电感是 指线圈在磁场中存储磁场能量的能力，用符号L表示，单位是 亨利（H）。
控制系统设计
电路与电子技术是自动控制系统 设计的基础，能够实现控制系统 的信号采集、处理和控制输出等
功能。
传感器与执行器
传感器和执行器是自动控制系统中 的关键元件，电路与电子技术能够 实现这些元件的设计和制造，提高 系统的精度和稳定性。
电路与电子技术基础完整版

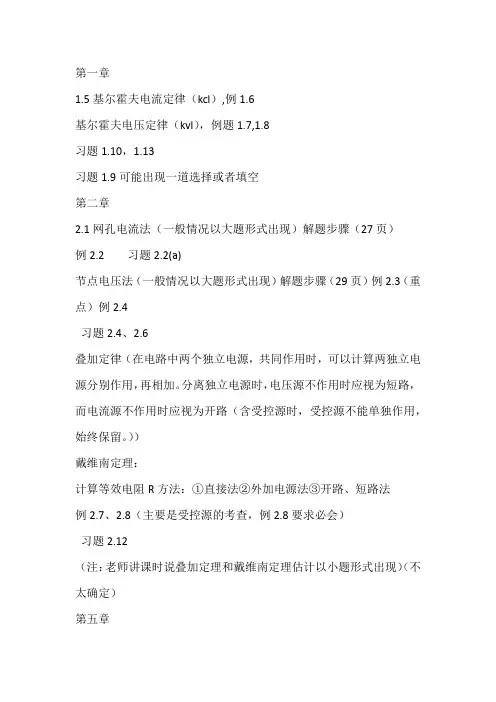

第一章1.5基尔霍夫电流定律（kcl）,例1.6基尔霍夫电压定律（kvl），例题1.7,1.8习题1.10，1.13习题1.9可能出现一道选择或者填空第二章2.1网孔电流法（一般情况以大题形式出现）解题步骤（27页）例2.2 习题2.2(a)节点电压法（一般情况以大题形式出现）解题步骤（29页）例2.3（重点）例2.4习题2.4、2.6叠加定律（在电路中两个独立电源，共同作用时，可以计算两独立电源分别作用，再相加。
分离独立电源时，电压源不作用时应视为短路，而电流源不作用时应视为开路（含受控源时，受控源不能单独作用，始终保留。
））戴维南定理：计算等效电阻R方法：①直接法②外加电源法③开路、短路法例2.7、2.8（主要是受控源的考查，例2.8要求必会）习题2.12（注：老师讲课时说叠加定理和戴维南定理估计以小题形式出现）（不太确定）第五章了解半导体的结构（空穴自由电子）PN结的形成，击穿（可能有选择题）图5.13二极管的各区的伏安特性（了解，三极管会用）例5.1三极管的结构，三极管的共射输出特性含三极管电路分析：例5.9、5.10习题5.11、5.12第七章（结合第六章6.1、6.2）1、7.3（重点）P180~184反相输入，同相输入（重点）2、7.5（重点）P191~194例7.7、7.9习题7.7,7.8,7.14第八章1、不同数值之间的转换P205~206 、编码P207~2102、逻辑运算的各种符号，复合逻辑电路的运算，基本公式和规则3、掌握化简的各种方法，重点掌握卡诺图化简法4、例8.5例8.7例8.9例8.10例8.12 例8.13例8.145、了解集成逻辑门电路（OC门，三态门）第九章1、了解组合逻辑电路特点，学会分析，设计电路2、常用组合逻辑电路部件：编码器：掌握两种编码器，及编码器的应用译码器：3种译码器，重点掌握3位二进制译码器（74LS138）的工作原理加法器：掌握两种加法器数据选择器：掌握两种数据选择器及典型电路：74LS153、74LS151 数值比较器，数据分配器3、理解弄懂书上的各个真值表4、例9.6 例9.9 例9.10学会设计三人选择器（用74LS138 和74LS151）（明白其区别与联系）（(^0^)/老师说闹懂很重要！）加法器习题9.3（1）9.9 9.12。
(2021年整理)广东海洋大学电路与电子技术复习题

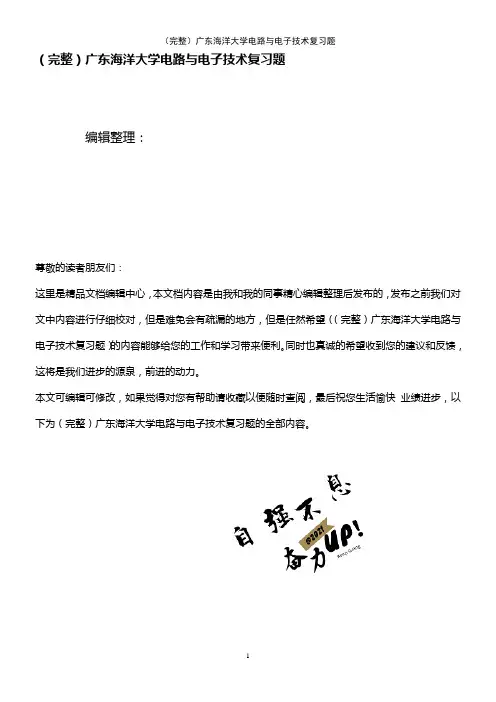

（完整）广东海洋大学电路与电子技术复习题编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（（完整）广东海洋大学电路与电子技术复习题）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为（完整）广东海洋大学电路与电子技术复习题的全部内容。
注:在没有真题的情况下，本文不失为一篇参考价值很高的卷子电路与电子技术基础复习题一、基本概念题：1、电路包括电源、负载和中间环节三个组成部分。
2、电源或信号源的电压或电流，称为激励，它推动电路的工作；由它在电路各部分产生的电压和电流称为响应。
3、习惯上规定正电荷运动的方向为电流的实际方向。
4、选定同一元件的电流参考方向与电压参考方向一致，称为关联参考方向。
选定同一元件的电流参考方向与电压参考方向相反,称为非关联参考方向.5、若电阻元件的伏安特性可以用一条通过平面坐标原点的直线来表征，称为线性电阻元件.若电阻元件的伏安特性可以用一条通过、平面坐标原点的曲线来表征,就称为非线性电阻元件。
6、在电压和电流的关联参考方向下，欧姆定律表示为u=Ri 。
在电压和电流的非关联参考方向下，欧姆定律表示为u=—Ri .7、基尔霍夫电流定律（KCL）:任何时刻，对任一节点，所有支路电流的代数和恒等于零。
基尔霍夫电压定律(KVL）：任何时刻，沿任一回路各支路电压的代数和恒等于零。
8、下图所示电路中，I1=2 A，I2=3 A，I3=-2 A； I4=—3A 。
9、下图所示电路中，已知I1=1 A，I2=10A，I3=2 A，I4=—13A .10、1度=1KWh=3。
6×106 J11、将放大电路中的一部分或全部回送到输入回路的过程称为反馈。
电路与电子技术——电路基础知到章节答案智慧树2023年中国石油大学(华东)
电路与电子技术——电路基础知到章节测试答案智慧树2023年最新中国石油大学（华东）第一章测试1.在图示电路中，器件A两端的电压和电流参考方向属于（）。
参考答案:关联参考方向2.使用理想独立电压源的定义判断下列那个选项的电压源连接是被允许（）。
参考答案:3.图中流过电阻的电流I=( )A。
参考答案:24.某电阻R两端的电压u与流过该电阻的电流i为非关联参考方向时，令u=-10V，消耗功率为0.5W，则电阻R为（）。
参考答案:200Ω5.电路如图所示，流过受控源两端的电流I=( )A。
参考答案:26.图示电路中Ｉ = 0 A 时，电位ＵA=（）。
参考答案:60 V7.沿顺时针和逆时针列写KVL方程，其结果是相同的。
（）参考答案:对8.电路如图所示，已知U s＝3V，I s＝2A，则U AB=( )V；I=( )A。
参考答案:1；59.图示电路中，正确的电压方程是（）。
参考答案:U S1-R1I1-U S2-R2I2=010.已知图中的I=3A，I2=1A，R1=2Ω，则R2=（）Ω。
参考答案:4第二章测试1.下列说法中错误的是（）。
参考答案:两个电路N1、N2等效时，电路内部的同一元件的功率一定相同2.ab端口的等效电阻为（）Ω。
参考答案:103.对称Y形和对称Δ形纯电阻网络等效变换的公式为R Y=3RΔ。
参考答案:错4.ab在下图电路中，电流源与1欧姆电阻的串联电路等效为（）。
参考答案:4A电流源5.图示电路中，对负载R而言，虚线框中的电路可以等效为（）。
参考答案:10V电压源6.理想电压源和理想电流源间（）。
参考答案:没有等效变换关系7.图示两个电路是等效的。
（）参考答案:错8.若图示两电路等效，则U s=（）V，R s=（）Ω。
参考答案:8；29.一个含独立源的电阻性线性二端网络（可以含受控源）总可以等效为一个电压源与一个电阻串联或一个电流源与一个电阻并联。
（）参考答案:错10.如图所示电路的等效电阻为参考答案:对第三章测试1.现用支路电流法求解图示电路，下面描述正确的是（）。
电路与模拟电子技术基础 习题及实验指导答案 第二版
《电路与模拟电子技术基础 习题及实验指导答案 第二版》第1章 直流电路一、填 空 题1.4.1 与之联接的外电路；1.4.2 1-n ，)1(--n b ；1.4.3 不变；1.4.4 21W ，负载；1.4.5 Ω1.65A ， ；1.4.6 1A 3A ， ； 1.4.7 3213212)(3)23(R R R R R R R +++=； 1.4.8 1A ；1.4.9 Ω4.0，A 5.12；1.4.10 电压控制电压源、电压控制电流源、电流控制电压源、电流控制电流源；1.4.11 3A ；1.4.12 3A ；1.4.13 Ω2；1.4.14 15V ，Ω5.4；1.4.15 V 6S =U 。
二、单 项 选 择 题1.4.16 C ； 1.4.17 B ； 1.4.18 D ； 1.4.19 A ；1.4.20 A ； 1.4.21 C ； 1.4.22 B ； 1.4.23 D 。
第2章一阶动态电路的暂态分析一、填 空 题2.4.1 短路，开路；2.4.2 零输入响应；2.4.3 短路，开路；2.4.4 电容电压，电感电流；2.4.5 越慢；2.4.6 换路瞬间；2.4.7 三角波；2.4.8 s 05.0，k Ω25； 2.4.9 C R R R R 3232+； 2.4.10 mA 1,V 2。
二、单 项 选 择 题2.4.11 B ； 2.4.12 D ； 2.4.13 B ；2.4.14 D ； 2.4.15 B ； 2.4.16 C 。
第3章 正弦稳态电路的分析一、填 空 题3.4.1 ︒300.02s A 10， ， ； 3.4.2 V )13.532sin(25)(︒+=t t u ；3.4.3 容性， A 44；3.4.4 10V ，2V3.4.5 相同；3.4.6 V 30，20V ；3.4.7 A 44，W 7744；3.4.8 A 5；3.4.9 减小、不变、提高；3.4.10 F 7.87μ；3.4.11 20kVA ，12kvar -；3.4.12 不变、增加、减少；3.4.13 电阻性，电容性； 3.4.14 LC π21，阻抗，电流；3.4.15 1rad/s ，4；3.4.16 Ω10；3.4.17 P L U U =，P L 3I I =，︒-30； 3.4.18 P L 3U U =，P L I I =，超前。
大学电工与电子技术14章课件
无论N型或P型半导体都是中性的，对外不显电性。
章目录 上一页 下一页 返回 退出
14.2 PN结及其单向导电性
14.2.1 PN结的形成
空间电荷区也称 PN 结
少子的漂移运动 P 型半导体
－ － － － － － － － － － － － － － － － － － － － － － － －
内电场越强，漂移 运动越强，而漂移使 空间电荷区变薄。 扩散和漂移这 一对相反的运动 最终达到动态平 衡，空间电荷区 的厚度固定不变。
章目录 上一页 下一页 返回 退出
2. 二极管限幅电路
限幅是指限制电路的输出幅值。输入信号的波形 经限幅后，只有其中一部分传到输出，其余部分则被 限制而消失。 模拟电子技术中，常用限幅电路来减小和限制某 些信号的幅值，以适应电路的不同要求，或作为保护 措施。在数字电路中, 常用限幅电路来处理信号波形。 限幅电路是用具有非线性特性的器件来实现的， 二极管可用来组成简单的限幅电路。限幅电路中的二 极管一般都工作在大电流范围，所以可采用二极管的 恒压模型来分析电路的工作原理。
ui 18V 8V
参考点
t
二极管阴极电位为 8 V ui > 8V，二极管导通，可看作短路， uo = 8V ui< 8V，二极管截止，可看作开路， uo = ui
章目录 上一页 下一页 返回 退出
14.4 稳压二极管
1. 符号和外形图 – +
稳定电压UZ
2. 伏安特性
I
稳压管正常工作时 加反向电压
反向电流在 一定电压范围 内保持常数。
P–
+N
硅管0.5V 锗管0.1V
反向特性
外加电压大于反向击穿 电压二极管被击穿，失去 单向导电性。
电工类第五版《电子技术基础》全章节习题与及答案
电工类第五版《电子技术基础》全章节习题与及答案一．填空题：(共59题)1.PN结正向偏置时，应该是P区的电位比N区的电位高。
2.硅二极管导通时的正向管压降约为0.7V 。
3.锗二极管导通时的正向管压降约为0.2V 。
4.半导体三极管放大的实质是小电流控制大电流。
5.工作在截止和饱和状态的三极管可作为开关器件使用。
6.三极管的极限参数分别是I CM、P CM和U CEO。
7.在共射极放大电路中输出电压和输入电压的相位相反。
[此处图片未下载成功]8.小功率三极管的输入电阻经验公式= 30 09.放大电路产生非线性失真的根本原因静态工作点不合适。
10.在放大电路中负载电阻值越大其电压放大倍数越大。
11.反馈放大器是由基本放大电路和反馈电路组成。
12.电压负反馈的作用是稳定输出电压。
13.电流负反馈的作用是稳定输出电流。
14.反馈信号增加原输入信号的反馈叫正反馈。
15.反馈信号减弱原输入信号的反馈叫负反馈。
16.放大直流信号时放大器应采用的耦合方式为直接耦合。
17.为克服零漂常采用长尾式和具有恒流源的差动放大电路。
18.集成运放按电路特性分类可分为通用型和专用型。
19.线性状态的理想集成运算放大器，两输入端电位差=0。
20.线性状态的理想集成运算放大器，两输入端的电流=0。
21.单门限电压比较器中的集成运放工作在开环状态。
22.单门限电压比较器中的集成运放属于线性应用。
23.将交流电变换成直流的过程叫整流。
24.在单相桥式整流电路中，如果负载电流是20A,则流过每只晶体二极管的电流是10 A。
25.在输出电压平均值相等的情况下，三相半波整流电路中二极管承受的最高反向电压是三相桥式整流电路的2倍.26.整流二极管的冷却方式有自冷、风冷和水冷三种。
27.检查硅整流堆正反向电阻时对于高压硅堆应用兆欧表。
28.三端可调输出稳压器的三端是指输入、输出和调整三端。
29.三端固定输出稳压器CW7812型号中的12表示为 12 V。
