油水井防砂工艺简介 2009.9
内容提纲
第一节 出砂原因及危害 第二节 防砂方法分类 第三节 防砂工艺现状 第四节 砾石充填防砂设计 第五节 热采井砾石充填防砂特点 第六节 改善斜井水平井防砂效果的措施
第一节 出砂原因及危害
油、气、水井出砂是石油开采遇到的重要难题之 一。每年要化费大量的人力物力进行防砂。
1、绕丝筛管砾石充填防砂
四、机械防砂
单一油层防砂管柱
油层
PFS充填工具 信号筛管 绕丝上界
绕丝下界 丝堵 人工井底
封上采下防砂管柱
Y445封
油层
Y211封
PFK充填工具
油层
绕丝上界
绕丝下界 丝堵 人工井底
1、绕丝筛管砾石充填防砂
四、机械防砂
绕丝筛管防砂施工工序
压（洗）井→起原井→探冲捞→探 冲砂→通井→刮管热洗 →下绕丝 →座 封 →高压充填 （循环）→倒扣丢手→ 探冲中心管→下泵试压→下杆 。
b.氢氧化钙溶液防砂：将Ca(OH)2溶液注入油
层 ， 在 65.5℃ 的 温 度 下 ， 与 地 层 中 的 粘 土 矿 物 (蒙脱石、伊利石等)反应生成不和水作用的硅铝 酸钙(一种胶结物)，将地层砂固结实现控制出砂。
三、焦化固砂：
原理：向地层提供热能，使原油在高温裂解生成 焦炭，从而将地层砂胶结。主要有热空气固砂和 短期火烧固砂两种。
1、绕丝筛管砾石充填防砂
四、机械防砂
1、绕丝筛管砾石充填防砂
四、机械防砂
1、绕丝筛管砾石充填防砂
四、机械防砂
1）适用条件：适宜于井斜<45°，套管无变形破损 的油井；原油粘度<3000mpa·s(热采井除外)；至 少二年内不进行油层改造或分层措施。一般地层砂粒 度中值<0.1mm的油井，选用筛隙为0.2mm的绕丝 筛管，采用0.3-0.6mm的砾石充填；地层砂粒度中 值≥0.1mm的油井，选用筛隙为0.3mm的绕丝筛管， 采用0.4-0.8mm的砾石充填。
内容提纲
第一节 出砂原因及危害 第二节 防砂方法分类 第三节 防砂工艺现状 第四节 砾石充填防砂设计 第五节 热采井砾石充填防砂特点 第六节 改善斜井水平井防砂效果的措施
第一节 出砂原因及危害
油、气、水井出砂是石油开采遇到的重要难题之 一。每年要化费大量的人力物力进行防砂。
1、绕丝筛管砾石充填防砂
四、机械防砂
单一油层防砂管柱
油层
PFS充填工具 信号筛管 绕丝上界
绕丝下界 丝堵 人工井底
封上采下防砂管柱
Y445封
油层
Y211封
PFK充填工具
油层
绕丝上界
绕丝下界 丝堵 人工井底
1、绕丝筛管砾石充填防砂
四、机械防砂
绕丝筛管防砂施工工序
压（洗）井→起原井→探冲捞→探 冲砂→通井→刮管热洗 →下绕丝 →座 封 →高压充填 （循环）→倒扣丢手→ 探冲中心管→下泵试压→下杆 。
b.氢氧化钙溶液防砂：将Ca(OH)2溶液注入油
层 ， 在 65.5℃ 的 温 度 下 ， 与 地 层 中 的 粘 土 矿 物 (蒙脱石、伊利石等)反应生成不和水作用的硅铝 酸钙(一种胶结物)，将地层砂固结实现控制出砂。
三、焦化固砂：
原理：向地层提供热能，使原油在高温裂解生成 焦炭，从而将地层砂胶结。主要有热空气固砂和 短期火烧固砂两种。
1、绕丝筛管砾石充填防砂
四、机械防砂
1、绕丝筛管砾石充填防砂
四、机械防砂
1、绕丝筛管砾石充填防砂
四、机械防砂
1）适用条件：适宜于井斜<45°，套管无变形破损 的油井；原油粘度<3000mpa·s(热采井除外)；至 少二年内不进行油层改造或分层措施。一般地层砂粒 度中值<0.1mm的油井，选用筛隙为0.2mm的绕丝 筛管，采用0.3-0.6mm的砾石充填；地层砂粒度中 值≥0.1mm的油井，选用筛隙为0.3mm的绕丝筛管， 采用0.4-0.8mm的砾石充填。
常用防砂工艺讲座..85页PPT
常用防砂工艺讲座..
36、“不可能”这个字(法语是一个字 )，只 在愚人 的字典 中找得 到。--拿 破仑。 37、不要生气要争气，不要看破要突 破，不 要嫉妒 要欣赏 ，不要 托延要 积极， 不要心 动要行 动。 38、勤奋，机会，乐观是成功的三要 素。(注 意：传 统观念 认为勤 奋和机 会是成 功的要 素，但 是经过 统计学 和成功 人士的 分析得 出，乐 观是成 功的第 三要素 。
39、没有不老的誓言，没有不变的承 诺，踏 上旅途 ，义无 反顾。 40、对时间的价值没有没有深切认识 的人， 决不会 坚韧勤 勉。
谢谢
11、越是没有本领的就越加自命不凡。——邓拓 12、越是无能的人，越喜欢挑剔别人的错儿。——爱尔兰 13、知人者智，自知者明。胜人者有力，自胜者强。——老子 14、意志坚强的人能把世界放在手中像泥块一样任意揉捏。——歌德 15、最具挑战性的挑战莫过于提升自我。——迈克尔·
36、“不可能”这个字(法语是一个字 )，只 在愚人 的字典 中找得 到。--拿 破仑。 37、不要生气要争气，不要看破要突 破，不 要嫉妒 要欣赏 ，不要 托延要 积极， 不要心 动要行 动。 38、勤奋，机会，乐观是成功的三要 素。(注 意：传 统观念 认为勤 奋和机 会是成 功的要 素，但 是经过 统计学 和成功 人士的 分析得 出，乐 观是成 功的第 三要素 。
39、没有不老的誓言，没有不变的承 诺，踏 上旅途 ，义无 反顾。 40、对时间的价值没有没有深切认识 的人， 决不会 坚韧勤 勉。
谢谢
11、越是没有本领的就越加自命不凡。——邓拓 12、越是无能的人，越喜欢挑剔别人的错儿。——爱尔兰 13、知人者智，自知者明。胜人者有力，自胜者强。——老子 14、意志坚强的人能把世界放在手中像泥块一样任意揉捏。——歌德 15、最具挑战性的挑战莫过于提升自我。——迈克尔·
八面河油田小修作业打捞防砂管柱技术
第 ２ ６ 卷
第 ２ 期

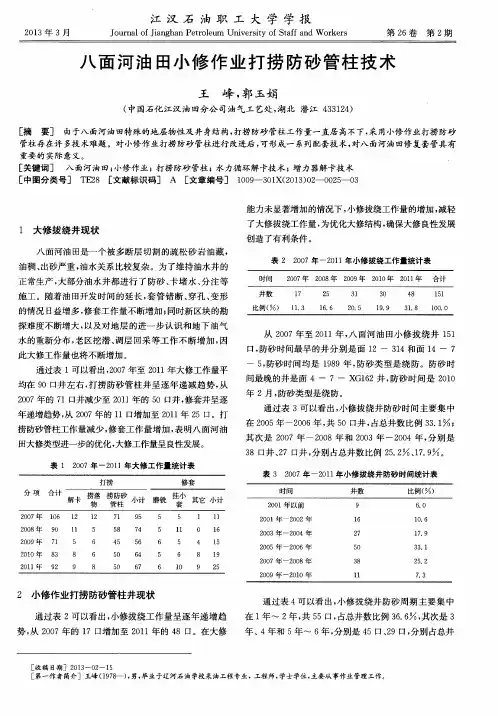

八 面 河 油 田小 修 作 业 打 捞 防砂 管 柱 技 术
