LED数码管的驱动原理与动态扫描显示
LED数码管的驱动原理与动态扫描显示本站已提供的实验板上的显示为例介绍LED数码管的原理与驱动，紧供网友参考。
本站是用的共阳极的LED数码管，共阳就是7段的显示字码共用一个电源的正。
原理示意图：从上图可以看出，要是数码管显示数字，有两个条件：1、是要在VT端（3/8脚）加正电源；2、要使（a,b,c,d,e,f,g,dp)端接低电平或“0”电平。
这样才能显示的。
一般刚接触数码显示的网友搞不清字段和编码的关系，其实要看硬件的电路的组成的，本站的实验板上的数码显示是用P0口驱动的，原理图可以参阅实验板的网页，其计算的方法如下，供网友参考：例：如要显示“0”，则要 a,b,c,d,e,f六个字段亮就显示“0”了，而g和dp字段不亮；这样只要向P0口送出相应的代码即可，编码方法如下表：程序使用时，只需将显示数字所对应的编码送P0口，然后打开相应的数码管显示位的电源控制即可显示相应的字符；实验板载程序如下供参考：ORG 0000Hajmp startorg 0030hstart: mov sp,#60h;mov P0,#0A4H;//将数字2的编码送P0口CLR P2.0;//打开第一位数码管的显示电源ACALL D1MS;//调用延时1MS子程序SETB P2.0;//显示1MS后关第一位数码管显示MOV P0,#0B0H;//数字3的编码CLR P2.1;//打开第二位数码管的显示电源ACALL D1MS;//调用延时1MS子程序SETB P2.1;//显示1MS后关第二位数码管显示MOV P0,#99H;//数字4的编码CLR P2.2;//打开第三位数码管的显示电源ACALL D1MS;//调用延时1MS子程序SETB P2.2;//显示1MS后关第三位数码管显示MOV P0,#92H;//数字5的编码CLR P2.3;//打开第四位数码管的显示电源ACALL D1MS;//调用延时1MS子程序SETB P2.3;//显示1MS后关第四位数码管显示AJMP start;//返回从第一位显示循环//1MS延时子程序1MS延时(按12MHZ算)D1MS: MOV R7,#80DJNZ R7,$RETEND ;以上就是本站提供的数码管的动态显示的一种方法,仅供网友参考,可以将上面的程序编译后烧录进89C51,放本站的实验板上看效果将显示2345.文章出处:单片机与电子制作网。
LED显示屏驱动电路设计
摘要LED显示屏具有使用寿命长、响应速度快、可视距离远、规格品种多、数字化程度高、亮度高等特点，在信息显示领域已经得到了非常广泛的应用。
它利用发光二极管构成的点阵模块或像素单元，组成大面积显示屏。
其显示方法有静态显示和动态扫描显示。
动态扫描显示耗用硬件资源少，但软件要不断处理，耗CPU。
静态显示虽然软件简单但硬件价格稍贵。
LED显示屏主要包括发光二极管构成的阵列、驱动电路、控制系统及传输接口和相应的应用软件。
而驱动电路设计的好坏，对LED显示屏的显示效果、制作成本及系统的运行性能起着很重要的作用。
本文介绍了点阵式电子显示屏的硬件电路设计原理与软件设计方案，采用51系列单片机芯片，得到了一个能同时显示8个汉字16×16的LED点阵式电子显示屏。
关键词：LED显示屏动态扫描AT89S52 74HC595ABSTRACTThe LED display monitor has the long of service life, quacking response speed, the far of it’s visual range , many specification variety, high of the digitized, the brightness higher characteristic. It in the information demonstrated the domain already obtained the extremely widespread application. It lattice module or picture element unit which constitutes using the light emitter, composes the big area display monitor. It’s demonstration method has the static demonstration and the dynamic scanning demonstration. The dynamic scanning demonstration consumes the hardware resources to be few, but the software must process unceasingly, and consumes CPU. Although the static state software for display is simple, the hardware price is slightly expensive. The LED display monitor mainly include the array which the light emitter diode constitutes , actuates the electric circuit ,the control system and the transmission connection and the corresponding application software. But actuates the circuit design the quality, to the LED display monitor demonstration effect, the manufacture cost and the system performance characteristic is playing the very vital role.Key words: LED display monitor Dynamic scanning AT89S52 74HC595目录第一章绪论LED显示屏是一种可直接播放电视、录像、VCD等视频信号及显示文字、图像的公众信息显示屏。
led显示及动态显示原理
4位7段LED显示在单片机应用系统中经常使用发光二极管来显示，发光二极管简称LED （Light Emitting Diode）。
LED的价格便宜，而且配置比较灵活，与单片机的接口也比较方便。
在这里将讲解如何使用中颖的单片机进行4位7段LED显示的方法。
1.7段LED的结构原理单片机中经常使用7段LED来显示数字，也就是用7个LED构成字型“8”，并另外用一个圆点LED来显示小数点，也就是说一共有8个LED，构成了“8.”的字型。

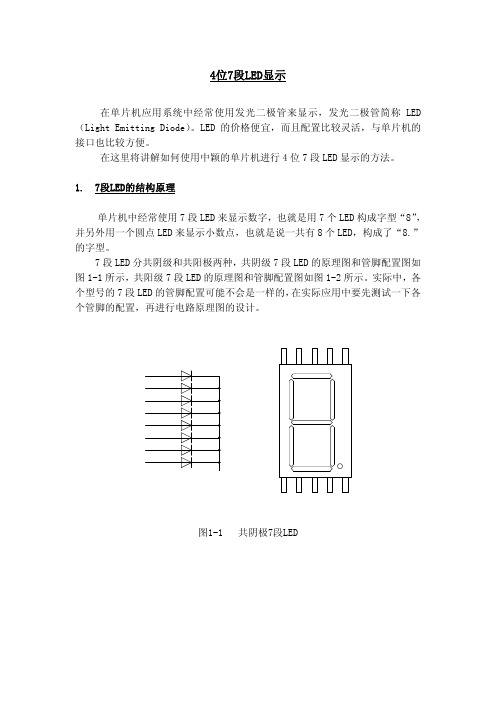

7段LED分共阴级和共阳极两种，共阴级7段LED的原理图和管脚配置图如图1-1所示，共阳级7段LED的原理图和管脚配置图如图1-2所示。
实际中，各个型号的7段LED的管脚配置可能不会是一样的，在实际应用中要先测试一下各个管脚的配置，再进行电路原理图的设计。
图1-1共阴极7段LED图1-2 共阳极7段LED共阳极7段LED是指发光二极管的阳极连接在一起为公共端的7段LED，而共阴极7段LED是指发光二极管的阴极连接在一起为公共端的7段LED。
一个7段LED由8个发光二极管组成，其中7个发光二极管构成字型“8”的各个笔划（a～g），另一个发光二极管为小数点（dp）。
当在某一段发光二极管上施加一定的正向电压时，该段LED即被点亮；不加电压则为暗。
以共阳极7段LED为例，若是要显示“5.”，则需要在VCC上加上电压，向dp、g、f、e…、a送出00010010的信号，就能显示出来。
为了保护各段LED不因电流过大而损坏，需在各个段上外加限流电阻保护。
共阳极7段LED显示0～F的编码表如表1-1所示（以dp为最高位，a为最低位）。
表1-1显示字符 dp g f e d c b a 段选码0 1 1 0 0 0 0 0 0 C0H1 1 1 1 1 1 0 0 1 F9H2 1 0 1 0 0 1 0 0 A4H3 1 0 1 1 0 0 0 0 B0H4 1 0 0 1 1 0 0 1 99H5 1 0 0 1 0 0 1 0 92H6 1 0 0 0 0 0 1 0 82H7 1 1 1 1 1 0 0 0 F8H8 1 0 0 0 0 0 0 0 80H9 1 0 0 1 0 0 0 0 90HA 1 0 0 0 1 0 0 0 88HB 1 0 0 0 0 0 1 1 83HC 1 1 0 0 0 1 1 0 C6HD 1 0 1 0 0 0 0 1 A1HE 1 0 0 0 0 1 1 0 86HF 1 0 0 0 1 1 1 0 8EH2.7段LED动态显示原理LED的静态显示虽然有编程容易、管理简单等优点，但是静态显示所要占的I/O口资源很多，所以在显示的LED点较多的情况下，一般都采用动态显示方式。
