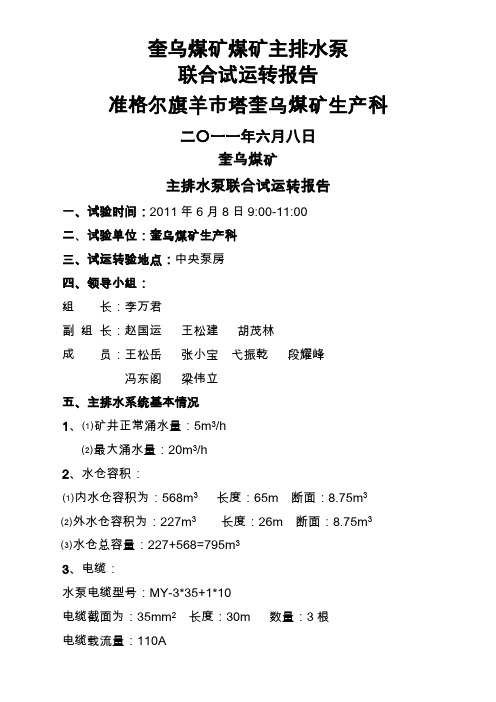

奎乌煤矿煤矿主排水泵联合试运转报告准格尔旗羊市塔奎乌煤矿生产科二〇一一年六月八日奎乌煤矿主排水泵联合试运转报告一、试验时间：2011年6月8日9:00-11:00二、试验单位：奎乌煤矿生产科三、试运转验地点：中央泵房四、领导小组：组长：李万君副组长：赵国运王松建胡茂林成员：王松岳张小宝弋振乾段耀峰冯东阁梁伟立五、主排水系统基本情况1、⑴矿井正常涌水量：5m3/h⑵最大涌水量：20m3/h2、水仓容积：⑴内水仓容积为：568m3长度：65m 断面：8.75m3⑵外水仓容积为：227m3长度：26m 断面：8.75m3⑶水仓总容量：227+568=795m33、电缆：水泵电缆型号：MY-3*35+1*10电缆截面为：35mm2长度：30m 数量：3根电缆载流量：110A4、水泵技术特征表：（表一）5、水管技术特征表：（表二）6、水泵运行时所测数据表：（表三）六、能力校验计算（一）工作泵和备用泵同时运行总排水量计算1)试验期间主排水泵房排水量：从试验结束时的水仓水位恢复到开始排水时水仓水位的时间为：恢复到原来位置所需时间为：10：40-13：38=2：58分钟。
=2.97小时。
2）3台水泵实际联合运转时间为：9：15′-9：35′=20分钟（9：40′-9：48′）+（9：58′-10：07′）=17分钟10：20′-10：35′=15分钟20+17+15=52分钟=0.87小时1#水泵经管道流量计测得排水能力为：40m3/h2#水泵经管道流量计测得排水能力为：38m3/h3#水泵经管道流量计测得排水能力：36m3/h1#、2#水泵经管道流量计测得排水能力为：78m3 /h2#、3#水泵经管道流量计测得排水能力为：74m3 /h1#、3#水泵经管道流量计测得排水能力为：76m3/h试运期间总排水量为：40×20/60+38×15/60+36×15/60=33m3/h3台泵实际联合运转排水能力40＋38＋36=114m3/h：(二）水泵综合效率计算1、1#泵效率：ηM＝Q实/Q e=40/46×100％=86%2、2#泵效率：ηM＝Q实/Q e=38/46×100％=82%3、3#泵效率：ηM＝Q实/Q e=36/46×100％=78%4、水泵综合效率：η=82%（三）排水系统效率（1）排水管路效率ηg＝H sj/H M×100％=270/305×100％=88.5%（对应1#、2#、3#管路）；2.各台次系统效率：（1）1#效率：ηp＝ηMηgηd=0.88×0.885×0.89=0.69（2）2#效率：ηp＝ηMηgηd=0.84×0.885×0.89=0.66（3）3#效率：ηp＝ηMηgηd=0.86×0.885×0.89=0.673、系统平均效率：ηp＝（0.69+0.66+0.67）/3=0.67七、排水系统能力校验：（一）水泵排水能力校验中央泵房共安装3水泵，其中1工作，1备用，1台检修。
最新崔庙煤矿水泵联合试运转
最新崔庙煤矿水泵联合试运转联合试运转报告崔庙煤矿机电运输科二〇一〇年六月八日崔庙煤矿主排水泵联合试运转报告一、试验时刻：2010年6月8日9:00-11:00二、试验单位：郑煤集团崔庙煤矿三、试运转验地点：中央泵房四、领导小组：集团公司领导：程远强组长：寇金聚副组长：李振王少华于三套杨合法成员：王惠玉田运奇白建生邢越超唐文明王慧玉李建宗五、崔庙煤矿主排水系统差不多情形1、⑴矿井正常涌水量：92m3/h⑵最大涌水量：165m3/h⑶矿井实际总涌水量：43.6 m3/h2、水仓容积：⑴东水仓容积为：722.6m3长度：129.5m 截面：5.58 m⑵西水仓容积为：167.4m3长度：30m 截面：5.58m⑶水仓总容量：722.6+167.4=890m33、电缆：⑴井筒电源电缆型号：Ⅰ回路：MYJV42-3*95Ⅱ回路：MYJV42-3*95电缆载流量：255A⑵水泵电缆型号：MYJV22-6KV 3*50电缆截面为：50mm2长度：80m 数量：3根电缆载流量：170A电缆载流量：255A⑵水泵电缆型号：MYJV22-6KV 3*50电缆截面为：50mm2长度：80m 数量：3根电缆载流量：170A4、水泵技术特点表：（表一）5、水管技术特点表：（表二）6、水泵运行时所测数据表：（表三）六、能力校验运算（一）工作泵和备用泵同时运行总排水量运算1)试验期间主排水泵房排水量：从试验终止时的水仓水位复原到开始排水时水仓水位的时刻为：复原到原先位置所需时刻为：10：40-13：38=2：58分钟。
=2.97小时。
2）3台水泵实际联合运转时刻为：9：15′-9：35′=20分钟（9：40′-9：48′）+（9：58′-10：07′）=17分钟10：20′-10：35′=15分钟20+17+15=52分钟=0.87小时1#水泵经管道流量计测得排水能力为：145m3/h2#水泵经管道流量计测得排水能力为：140m3/h3#水泵经管道流量计测得排水能力：131m3/h1#、2#水泵经管道流量计测得排水能力为：285m3 /h2#、3#水泵经管道流量计测得排水能力为：271m3 /h1#、3#水泵经管道流量计测得排水能力为：276m3/h试运期间总排水量为：145*20/60+140*17/60+131*15/60=120.8m3/h3台泵实际联合运转排水能力145+140+131=416m3/h3)试验期间矿井正常涌水量：129.7/2.97=43.6m3/h，(二）水泵综合效率运算1、1#泵效率：ηM＝Q实/Q e=145/155×100％=93%2、2#泵效率：ηM＝Q实/Q e=140/155×100％=90%3、3#泵效率：ηM＝Q实/Q e=131/155×100％=84.5%4、水泵综合效率：η=（145*0.93+140*0.90+131*0.845）/（145+140+131）×100％=89% （三）排水系统效率（1）排水管路效率ηg＝H sj/H M×100％=270/305×100％=88.5%（对应1#、2#、3#管路）；2.各台次系统效率：（1）1#效率：ηp＝ηMηgηd=0.93×0.885×0.89=0.73（2）2#效率：ηp＝ηMηgηd=0.90×0.885×0.89=0.71（3）3#效率：ηp＝ηMηgηd=0.845×0.885×0.89=0.673、系统平均效率：ηp＝（0.73+0.71+0.67）/3=0.70七、排水系统能力校验：（一）水泵排水能力校验中央泵房共安装3水泵，其中1工作，1备用，1台检修。
水泵联合排水试验报告(定稿)[1]
![水泵联合排水试验报告(定稿)[1]](https://img.taocdn.com/s3/m/cea56048f7ec4afe04a1df63.png)
安阳鑫龙煤业铜冶矿水泵联合运转试验报告组织单位：机电运输部2010年4月13日安阳鑫龙煤业铜冶矿水泵联合运转试验报告第一节、矿井主排水系统概述铜冶矿主排水泵房现安装有D280-65×6型水泵3台，其中1台工作水泵，1台备用水泵，1台检修水泵，D280-65×6型水泵单台水泵电机功率为630KW，单台水泵的额定排水能力为280m3/h，主排水泵房铺设有Φ273mm排水管路2趟，水仓设计容积3300m3，矿井-100变电所的供电系统采用三回路分列运行方式，供电电缆型号为MYJV42-3×120，其电缆长时允许载流量为285A。
目前矿井的正常涌水量为250m3/h，最大涌水量为280m3/h。
第二节、成立组织、分工与责任为确保本次水泵联合排水试验能够顺利进行，我矿成立主排水泵联合排水试验指挥部。
总指挥：杨玉柱副指挥：刘会中专业组组长及成员：赵红学、朱同胜、黄江生、李世凯、机电队相关成员指挥部设在矿调度室，统一指挥试验工作。
为确保试验安全顺利进行，同时成立了电气、机械、水仓水位测量、资料四个专业组，各专业组的责任如下：1、总指挥负责：负责此次水泵联合试运转的指挥、协调，保证施工安全顺利进行。
2、副总指挥负责：负责-100泵房联合试运转现场的指挥，协助总指挥搞好现场指挥协调，以保证联合试运转安全顺利进行。
3、各专业组组长职责：电气组组长朱同胜：负责井上下供电；机械组组长黄江生：负责泵房的开停泵及管路检查维护等工作；测水组组长赵红学：负责测定水位测量工作，并做好记录；资料组组长李世凯：做好试验技术资料的记录收集、归档工作。
第三节、试验时间：2010年4月13日第四节、试验方法和步骤（1）试验操作前分别做了如下准备工作：1、各专业组组长对所分管工作的准备情况进行一次核对检查，试验前操作人员把所有水泵运行了一遍，证实了水泵的完好。
2、联合试验前水仓水位达到了最高位置，具备试验的条件。
主排水泵联合排水试验报告
荔波县更班煤矿主排水泵联合排水试验报告2018年5月6日荔波县更班煤矿主排水系统联合试运转报告为保证矿井主排水系统能够满足最大涌水量时排水，我矿对的主排水泵及泵房供配电系统、排水管路进行了全面检查检修，由于我矿三号检修泵故障正在检修，所以用两台泵进行试验，在三号泵检修期间，机电队对现在的两台水泵加强管理，保证正常运行，并于2018年5月6日9:00—11:30对井下主排水泵进行了联合排水试验。
一、试验时间：2018年5月6日9:00—11:30二、试验地点：井下中央泵房三、参加联合试运转人员机电矿长：刘传祥机电队长：李海华电工：欧真奇罗付大水泵司机：欧耀龙四、排水系统基本情况：1、涌水量;（1）矿井正常涌水量：10m3/h;（2）矿井最大涌水量：24m3/h;2、水仓容积:主副水仓容积780m3，（主水仓425m3,副水仓255m3）3、主供电电源电缆型号：Ⅰ回路：MYJV22-3×120 1303米Ⅱ回路：MYJV22-3×120 1303米水泵负荷线型号：MYJV22-3×354、控制开关型号：高压开关：PBG9E-400/65、水泵技术特征表：6、水管技术特征表主排水管采用的是无缝钢管，型号为φ2007、水泵运行时所测数据表：五、根据上述所测数据进行排水能力、水泵效率、水仓容量的校验：1、同时运行水泵台数、排水管路数、总排水量：（1）1＃泵1＃管路单泵单管运行流量h。
（2）2＃泵2＃管路单泵单管运行流量h。
（3）1＃、2＃两泵两管运行流量220m3/h。
2、排水系统效率校验：依据2018年5月6日更班煤矿在用主排水系统安全检验报告：1＃水泵效率%2＃水泵效率%3、水泵排水能力的校验：（1）按正常涌水量开一台水泵：10×24/=（h）＜20（h）排水管路一趟φ160排水管能满足要求。
（2）按最大涌水量开两台水泵：24×24/220=（h）＜20（h）排水管路两趟φ160排水管能满足要求。
水泵试运行报告（精选2篇）
水泵试运行报告（精选2篇）以下是网友分享的关于水泵试运行报告的资料2篇，希望对您有所帮助，就爱阅读感谢您的支持。
篇一：二十十四年水泵联合试运行报告珙泉煤矿2014年二水平主排水泵联合试运报告时2014年4月23日间：签审表珙泉煤矿2014年二水平主排水泵联合试运报告根据《煤矿安全规程》第二百七十八条的有关要求，矿井必须有工作水泵、备用水泵、检修水泵。
水泵的能力，应能在20小时内排出矿井24小时的正常涌水量，备用水泵的能力应不小于工作水泵的70%，工作水泵和备用水泵的总能力应能在20小时内排出矿井24小时的最大涌水量。
结合我矿的实际情况，在雨季来临之际，对我矿井排水系统的排水能力进行了联合试运转，现将水泵联合试运转情况报告如下：一、矿井概况：珙泉矿位于宜宾市珙县珙泉镇北，矿区范围呈不规则的长条形南北向展布，井田东西走向长约 5.5-6.5km，南北宽约2.5-3.0km，面积约18km2。
井田东端以洛普河（南广河之上游）为自然边界与珙县二号井田(大田煤矿)相隔；西端以D3--D121为界；南迄嘉陵江组；北止于下二迭统茅口组。
二、区内水文地质一）水文地质概况矿田地处洛普河（长宁河上游）与巡场河（南广河支流）的分水岭斜坡地段，巡场河切割标高+390m左右，洛普河环绕井田东南端，切割标高+340m，为本井田的最低侵蚀基准面。
麻团顶为井田最高点，标高+1135.5m，与洛普河相对标高差近800m，属中等山区，为陡坡、斜坡地形，地表径流率高达94.6%，排泄条件良好。
地貌特征与岩性相关，与构造线基本一致。
在飞仙关组与宣威组地层出露范围内，地表分水岭与底下分水岭基本一致，但由于洛普河切割较巡场河低70米，故向西产生袭夺，导致本区强含水层（阳新灰岩）的地上分水岭与地下分水岭的差异，阳新灰岩的地表分水岭在井田东端将军坡，而地下分水岭则向西偏移至巡场洼地的中坝附近或更远，使本区的地下水运移复杂化。
一水平（+420m标高以上）位于当地侵蚀基准面以上，地表排泄条件良好，水文地质条件较好。
水泵联合运转报告及安全技术措施
水泵联合运转报告及安全技术措施1. 引言本报告旨在总结水泵联合运转的实际应用情况，并提出相关的安全技术措施，以确保水泵联合运转的安全、高效运行。
2. 水泵联合运转概述水泵联合运转是指多台水泵在同一水源或水系统中同时运行的过程。
它可以提高水泵系统的处理能力和可靠性，并增加供水的稳定性。
在一些需要大流量或高扬程的场合，水泵联合运转更是必不可少的选择。
3. 水泵联合运转的工作原理水泵联合运转的核心原理是通过适配器或控制器将多台水泵连接在一起，并根据系统需求自动调节水泵的运行状态。
常见的工作原理有：并联运转、串联运转和分时运转。
•并联运转：多台水泵同时工作，依次启动和停止水泵以适应变化的流量需求。
这种方式适用于需要大流量的场合。
•串联运转：多台水泵依次工作，前一台水泵将处理后的水送到下一台水泵进行处理。
这种方式适用于需要高扬程的场合。
•分时运转：根据系统需求，将水泵按照预定的时间顺序依次启动和停止，以达到合理分担工作负荷的目的。
4. 水泵联合运转的优势和挑战4.1 优势•提高供水能力：水泵联合运转可以通过增加工作水泵的数量来增加供水能力，满足变化的流量需求。
•提高系统可靠性：多台水泵联合运转可以提高系统的可靠性，当一台水泵故障时，其他水泵可以继续工作，保持供水的连续性。
•节约能源：根据系统需求，可以合理分配工作水泵的数量和工作状态，减少不必要的能耗。
4.2 挑战•控制策略复杂：水泵联合运转需要精确的控制策略，以确保每台水泵的启动和停止时间、运行参数的准确控制。
•水泵负载平衡：在水泵联合运转过程中，需要合理分担工作负荷，避免某一台水泵过度负荷，导致其寿命缩短或故障。
•故障处理和维护：当水泵联合运转中出现故障时，需要迅速切换到备用水泵，同时及时维护和修复故障水泵，以确保系统的连续供水。
5. 水泵联合运转的安全技术措施为确保水泵联合运转的安全性，以下是几个常见的安全技术措施：5.1 水泵控制器的选型和配置正确选择和配置水泵控制器是水泵联合运转的重要一环。
孟津煤矿2019年水泵联合试运转报告最终5.20
河南能源孟津煤矿2019年矿井主排水系统联合试运转报告编制：王萌龙审核：谢江宾机电运输科科长：赵连刚机电副总工程师：赵连刚机电副总经理：梅国龙2019年5月5日孟津煤矿2019年矿井主排水系统联合试运转报告按照《煤矿安全规程》第三百一十四条规定，每年雨季前对矿井“全部工作水泵和备用水泵进行一次联合排水试验”,结合我矿实际情况，孟津煤矿编制了《主排水系统联合排水试验方案及安全技术措施》，并组织召开了预备会，于2019年5月4日8点班对矿井主排水系统进行联合排水试验，现报告如下。
一、主排水系统概述矿井正常涌水量：716.8m3/h矿井最大涌水量：1138.44m3/h，全矿井设计最大突水量：2100m3/h，目前矿井实际涌水量380m3/h。
1、-347排水系统-347水平排水泵房排水设备为8台MD450-90×10型多级离心泵，2台工作，5台备用，1台检修，配套电机YBX3-5604-4，功率1800kW，扬程为900m，水仓总容量为7100m³。
在水泵房设就地操作按钮。
水泵采用高压防爆智能软起动器控制(一拖一)。
每台水泵设电动闸阀两台，控制箱按一拖一控制。
排水管路选用Ф426×22mm无缝钢管四趟，其中2趟经管子道立眼至主井装载硐室经主井排至地面，另外2趟经-347排水巷、主井联巷，经主井排至地面。
2、-322水平辅助排水系统-322水平中央泵房安装有6台MD450-80*10矿用多级离心水泵，2台MD450-90*9矿用多级离心泵。
电机型号为YB25603-4，额定电压6KV，功率1600KW，采用高压软启动方式。
正常涌水量时用一趟管路，最大涌水量时采用二趟管路同时排水。
35KV供电线路分列运行，入井四个回路分列运行，每个回路带2台水泵，采用软起一拖二的方式启动，水仓容量5800m³。
3、-347水平转排水系统-347m水平转排水系统采用BQS1500-50-315/N型潜水泵2台，一用一备。
水泵联合试验报告
乡宁焦煤集团通合煤业有限公司水泵联合运转试验报告二O一二年四月山西乡宁焦煤集团通合煤业有限公司水泵联合运转试验报告第一节矿井主排水系统概述通合煤业有限公司中央水泵房供电采用双回路660V供电，安装有3台D46-30×6型扬程为180m的多级离心泵，其中1台工作，1台备用，1台检修，单台水泵电机功率为37KW，单台水泵排水能力每小时为46m3，主排水泵管路铺设有φ100mm无缝钢管,排水管路2趟，水仓设计容积320m3一主一副。
目前矿井每小时正常涌水量20m3/h最大涌水量为35m3/h.第二节人员组织分工与责任为确保本次水泵联合排水试验能够顺利进行，我矿成立联合排水试验指挥部。
指挥长：陈佩宗副指挥长：乔晓峰成员：文飞马毅刚张怀林王震指挥部设在矿调度室，统一指挥试验工作。
为确保试验安全顺利进行，同时成立电气、机械、地面排水、测水、资料五个专业组，各专业组责任如下：1、电气组由文飞任组长负责井上下供电。
2、机械组由马毅刚任组长，负责开亭水泵及管路维护检查等工作。
3、地面排水组由张怀林任组长，负责地面的疏导与畅通工作。
4、测水组由闫磊任组长，负责测定水量工作，并做好记录。
5、资料组由王震负责，做好试验技术资料的记录收集，归档工作。
第三节试验时间试验时间：2012年4月26日第四节试验方法和步骤试验操作前分别做了如下准备工作。
1、各专业组长检查工作准备情况进行一次核对。
证实了水泵的完好。
2、试验前水仓水位达到最高位置，具备试验条件。
3、各专业人员按规定时间到位。
4、检查总控开关整定值，具体整定值满足群泵试验，并向指挥部汇报。
一泵一管试验：（1＃水泵，1＃排水管路）一、10：00指挥长陈佩宗在矿调度室下达试验命令。
井下主排水泵房记录员记录开泵前中央变电所二回路总控电流值及分控开关的电度数。
地面测水组记录开泵前沉淀池水位的高度。
10：02水泵工开启1＃水泵，待水泵运转正常后，开启1号排水管路，进行一泵一管试验。
水泵联合运转报告及安全技术措施
水泵联合运转报告及安全技术措施根据《煤矿安全规程》规定，在煤矿的采掘过程中，都会有涌水渗出。
为保证煤矿的安全生产，不致使涌水淹没矿井，需及时把水排到地面。
煤矿每年都要对生产矿井的井下主排水泵进行性能测试，以获得水泵的实际运行工况和实际运转性能曲线。
由此鉴定排水设备是否达到设计要求和技术指标；排水设备的容量配置是否合理；水泵的检修质量是否符合要求及准确掌握排水设备的性能变化，以便及时调节工况，使其高效运转。
对煤矿排水设备的技术管理提供了有力的依据。
为了检验煤矿排水设备的总能力，保证排水设备符合《煤矿安全规程》的规定，要求在每年雨季前对矿区生产矿井全部的工作水泵和备用水泵不仅进行性能测试，还要进行一次联合排水试验的测试，以便能发现并及时处理排水系统中存在的问题，保证煤矿的安全生产。
我矿于2011年5月5日上午8：30时到10：00时进行主排水系统联合排水试验。
一、组织机构为了更准确科学的进行本次试验，我矿成立试验领导小组，具体如下：组长：徐杰（机电副矿长）组员：余柱强、杨兴荣、陈小铁、杨树山、吴志方、缪正文二、准备工作1、水泵工、维修工、管道工、井下电工、电工等相关人员全部在各自规定待命。
2、制定安全措施、在试验前进行贯彻。
3、试运转前要对矿井排水系统的工作水泵、备用水泵进行全面检查维修，水泵、管路、电控等设备要保持完好，备品配件充足。
4、水仓，要进行彻底清理，保证有效容积。
5、排水管道要进行彻底清理，确保疏水畅通。
6、上、下排水沟要进行彻底清挖。
7、闸门、管道、沉淀池等防治水设施要进行认真检查维护，确保安全可靠。
8、备齐各种测量仪表及工具。
三、试验方案水泵的联合运行有并联和串联两种方式，并联工作是两台或多台泵通过一条(或多条)管道排水，其主要目的是增加管路中的排水量；同时我矿采用同型号的水泵。
同型号的水泵并联工作，没有极限工况点的问题，操作管理方便，并联效果好。
故我矿水泵联合运转采取并联的方式运行。
东五盘区水泵房应急水泵联合试运转(二季度)
东五盘区水泵房应急水泵联合试运转报告晋煤集团寺河煤矿2015年4月5日东五盘区水泵房应急水泵联合试运转结果报告按照《煤矿安全规程》第二百七十三条规定，在东五盘区水泵房内安装有2台具有独立供电的潜水泵，其型号为BQS250-340-400/N，额定排水量为250m³/h，额定扬程：340 m，电机功率400KW，额定电压为6KV，按照一用一备运行考虑，在潘庄进风立井井筒内安装有2趟D273应急排水管路，当井下发生透水事故后，可从地面直接启动潜水泵，经潘庄进风立井D273应急排水管路排入潘庄地面；机电管理部为了保障东五盘区在受到水害后，可以顺利使东五盘区水泵房应急水泵可以顺利开启，保证其安全稳定运行，于2015年4月20日组织井下机电二队队长宋庆阳，运安工区区长蔡晋生，地面运行工区申劲光，机电管理部副部长田卫东对三水沟应急水泵定期进行联合排水试验。
2015年4月20日早班对三水沟应急水泵进行联合排水试验，由于地面环保受到限制只能让，每台潜水泵出水10分钟。
在试运转过程中水泵启动顺利，供电、开关、线路、管路系统承载能力可靠，电机和水泵温升未超出技术要求，停泵后对各系统检查未发现异常，符合规程要求，各项数据见下：主泵房主排水泵实验数据试验顺序潜水泵编号BQS250-340-400/N运行时间运行电压运行电流实际排水量运行结果1 1#水泵运行10min 6KV 49A 40m3合格2 2#水泵运行10min 6KV 48A 38m3合格3 1#、2#并联运行10min 6KV 49.A 77m3合格现场试运转结论：在地面能够顺序启动两台潜水泵，并能够监测水泵运行的状况，且矿用潜水电液闸阀执行装置采用防爆潜水电机驱动，液压系统为气囊式全密封液控系统，能在水中正常开启和关闭。
两台潜水泵，并联运行，可以保证在西井区发生水害的情况，应急排水量可到达500 m3/h左右。
晋煤集团寺河煤矿2015年5月20日。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
汝州市瑞平孙店煤业有限公司
主排水泵联合运转报告
瑞平孙店煤矿机电科
2013年5月28日
根据煤矿《安全规程》规定，每年雨季来临之前必须做一次工作
水泵、备用水泵联合试运转实验。我矿属于兼并重组矿井，自2010
年以来一直未生产，水仓水量有限，在储存了长达一周之后，组织对
井下主排水泵及泵房供电系统进行了全面检查检修，并于2013年5
月28日9点10分——10点10分对井下主排水泵进行了联合排水实
验。
一、实验时间：2013年5月28日9点10分——10点10分
二、实验地点：井下中央泵房
三、参加联合试运转人员：
机电矿长：袁发旺
机 电 科：齐国强
机 电 队：陈朝现
司 泵 工：娄红卫
配 电 工：刘进红
电 工：齐永权
记 录：魏鸿儒
四、排水系统基本情况：
1、涌水量：
（1）、矿井（设计）正常涌水量：30m³/h
（2）、矿井（设计）最大涌水量：60m³/h
（3）、矿井（实际）正常涌水量：0.6m³/h
（4）、矿井（实际）最大涌水量：5m³/h
2、水仓容积：800m³
3、供电设备及电缆
（1）、供电系统：1#、2#、3#水泵供电电压660V，使用开关均
为QBR—400/1140(660) 矿用隔爆型真空软起动器。供电电源分别取
自井下中央变电所低压I、II母线段。
（2）、供电电缆：均使用502低压防爆电缆。
4、水泵技术特征表：
水泵 编号 水泵型号 额定排水量（m³/h） 额定扬程 电机型号 电机功率 电压 生产日
期
生产厂家
1# MD46-50×9 46 450米 YB2—315S—2 110KW 660V 2007.12 河南豫通
2# MD46-50×9 46 450米 YB2—315S—2 110KW 660V 2007.12 河南豫通
3# MD46-50×9 46 450米 YB2—315S—2 110KW 660V 2007.12 河南豫通
5、水管技术特征表：
排水管 编号 管径（mm） 钢管内径
（mm）
排水高度 排水距离 敷设角度 敷设方式
1# 108 100 380米 440米 90。 沿主井井壁敷设
2# 108 100 380米 440米 90。 沿主井井壁敷设
6、水泵运行时所测数据表：
投入运行水泵编号 启动 时间 停止 时间 运行 电压 运行 电流 压力
Mpa
真空度 排水量m³ 记录人
1# 9.00 9.10 660V 76A 3.75
7.6
魏鸿儒 2# 9.30 9.40 660V 76A 3.73 7.6
3# 10.00 10.10 660V 76A 3.73
7.5
注：排水量以地面水池容量计算所得
五、根据上述所测数据进行排水能力、水泵效率和水仓容量的效
验：
1、同时运行1#、2#水泵运行，2趟排水管路，1h总排出:
（7.6+7.6）×6=91.2m³。
2、排水系统效率：
依据2010年12月22日出具的河南煤矿在用主排水系统安全检
验报告中数据：
1#水泵效率是60.29%，排水系统效率52.33%，吨水百米电耗
0.495KW.h。
2#水泵效率是57.06%，排水系统效率49.78%，吨水百米电耗
0.492KW.h。
3#水泵效率是55.13%，排水系统效率是48.47%，吨水百米电耗
0.491KW.h。
3、水泵排水能力效验：
（1）、正常排水量，开一台MD46-50×9水泵：
0.6×24﹤7.6×6×20符合《煤矿安全规程》。
（2）、最大涌水量时，开两台MD46-50×9水泵：
5×24<91.2×20符合《煤矿安全规程》。
（3）备用水泵：备用一台MD46-50×9为备用水泵
7.6×6﹥7.6×6×0.70符合《煤矿安全规程》。
（4）、检修水泵：备用一台MD46-50×9为检修水泵
7.5×6﹥7.6×6×0.25符合《煤矿安全规程》。
4、水仓容量效验：
800m³÷0.5m³/h=1600h > 8h水仓容量符合《煤矿安全规程》。
六、根据《煤矿安全规程》第278条之规定，我矿主要排水设备
均满足要求：
（一）、我矿有工作、备用、检修水泵，工作水泵的能力能在20
小时内排出矿井24小时的正常涌水量（包括填充水及其它用水）备
用水泵的能力不小于工作水泵的70%，工作和备用水泵的总能力能在
20小时内排出矿井24小时的最大涌水量，检修水泵的能力不小于工
作水泵的25%。
（二）、有工作和备用水管，工作水管的能力能配合工作水泵在
20小时内排出矿井24小时的正常涌水量，工作和备用水管的总能力
能配合工作和备用水泵在20小时内排出矿井24小时的最大涌水量。
（三）、配电设备同工作、备用以及检修水泵相适应，并能够同
时开动工作水泵和备用水泵。
罐笼
瑞平孙店煤矿机电科
2013年5月28日
