高三物理认识多用电表练习题(含答案)
高三物理一轮复习 必考 第7章 恒电流 9 练习使用多用电表教师用书
峙对市爱惜阳光实验学校九练习使用多用电表● 目的1．了解多用电表的构造和原理，掌握多用电表的使用方法．2．会使用多用电表测电压、电流及电阻．3．会用多用电表探索黑箱中的电学元件．● 原理1．外部构造(1)转动选择开关可以使用多用电表测量电流、电压、电阻．(2)表盘的上部为表头，用来表示电流、电压和电阻的多种量程．(如图实91所示)图实91(3)由于多用电表的测量工程和量程比拟多，而表盘的空间有限，所以并不是每个工程的量程都有专门的标度，有些标度就属于共用标度，图中的第二行就是交、直流电流和直流电压共用的标度．2．欧姆表原理(1)内部电路简化如图实92.图实92(2)根据闭合电路欧姆律：①当红、黑表笔短接时，I g＝ER g＋R＋r；②当被测电阻R x接在红、黑表笔两端时，I＝ER g＋R＋r＋R x；③当I中＝12I g时，中值电阻R中＝R g＋R＋r.● 器材多用电表、电学黑箱、直流电源、开关、导线假设干、小灯泡、二极管、值电阻(大、中、小)三个．● 过程一、步骤1．观察多用电表的外形，认识选择开关对的测量工程及量程．2．检查多用电表的指针是否停在表盘刻度左端的零刻度位置．假设不指零，那么可用小螺丝刀进行机械调零．3．将红、黑表笔分别插入“＋〞“－〞插孔．4．测小灯泡的电压和电流(1)按如图实93甲所示连好电路，将多用电表选择开关置于直流电压挡，测小灯泡两端的电压．甲乙图实93(2)按如图实93乙所示连好电路，将选择开关置于直流电流挡，测量通过小灯泡的电流．5．用多用电表测电阻的步骤(1)调整位螺丝，使指针指向电流的零刻度．(2)选择开关置于“Ω〞挡的“×1”，短接红、黑表笔，调节欧姆调零旋钮，使指针指向电阻的零刻度，然后断开表笔，再使指针指向∞刻度处．(3)将两表笔分别接触阻值为几十欧的值电阻两端，读出指示的电阻值，然后断开表笔，再与标值进行比拟．(4)选择开关改置“×100”挡，重进行欧姆调零．(5)再将两表笔分别接触标值为几十千欧的电阻两端，读出指示的电阻值，然后断开表笔，与标值进行比拟．(6)测量完毕，将选择开关置于交流电压最高挡或“OFF〞挡．6．探索黑箱内的电学元件1．测电阻时，电阻值于指针的示数与倍率的乘积．指针示数的读数一般读两位有效数字．2．测电压和电流时，如果所读表盘的最小刻度为1、0.1、0.001，读数时读到最小刻度的下一位，假设表盘的最小刻度为0.2、0.02、0.5、0.05，读数时只读到与最小刻度位数相同即可．● 误差分析1．偶然误差(1)欧姆表的表盘刻度不均匀，估读时易带来误差．(2)由于欧姆表刻度的非线性，表头指针偏转过大或过小都会使误差增大，因此要选用恰当挡位，使指针在中值附近．(3)读数时的观测易造成偶然误差，要垂直表盘正对指针读数．2．系统误差(1)电池用旧后，电动势会减小，内阻会变大，致使电阻测量值偏大，要及时换电池．(2)测电流、电压时，由于电表内阻的影响，测得的电流、电压值均小于真实值．● 考前须知1．欧姆表刻度盘不同于电压表、电流表刻度盘(1)左∞右0：电阻无限大与电流、电压零刻度重合，电阻零刻度与电流、电压最大刻度重合．(2)刻度不均匀：左密右疏．(3)欧姆挡是倍率挡，即读出的示数再乘以挡上的倍率．电流、电压挡是量程范围挡．在不知道待测电阻的估计值时，先从小倍率开始，熟记“小倍率小角度偏，大倍率大角度偏〞(因为欧姆挡的刻度盘上越靠左读数越大，且测量前指针指在左侧“∞〞处)．(4)欧姆表的读数：待测电阻的阻值为表盘读数乘以倍率．为了减小读数误差，指针指表盘13到23的，即刻度附近．2．多用电表使用的“七大注意〞(1)使用前要机械调零．(2)两表笔在使用时，电流总是“红入〞“黑出〞．(3)选择开关的功能区域，要分清是测电压、电流、电阻，还要分清是交流还是直流．(4)电压、电流挡为量程范围挡，欧姆挡为倍率挡．(5)刻度线有三条：上为电阻专用，中间为电压、交流、直流共用，下为交流 V 专用．(6)测电阻时：①待测电阻与电路、电源一要断开．②两手一不要同时接触两笔金属杆．③指针指中值附近较准，否那么换挡． ④每换一挡必须重欧姆调零． ⑤读出示数要乘以倍率．(7)使用完毕，选择开关要置于“OFF〞挡或交流电压最高挡，长期不用取出电池.●考向1 多用电表的读数与操作(2021·模拟)某的小组的成员在用多用电表测电阻．(1)多用电表的表盘如图实94所示，其中表盘上的三个重要的部件用三个字母A 、B 、C 标记了出来．该小组的成员在测量电阻时的操作过程如下：①在测量电阻前，首先进行的操作是机械调零，要调节部件________(填“A 〞“B 〞或“C 〞)，使多用电表的指针指在表盘最________(填“左〞或“右〞)端的零刻度线位置；图实94②将旋钮C 调节到“×100〞的挡位；③将红表笔插到________(填“＋〞或“－〞)孔，黑表笔插到________(填“＋〞或“－〞)孔，将两表笔短接，调节部件________(填“A 〞“B 〞或“C 〞)，使多用电表的指针指在表盘最________(填“左〞或“右〞)端的零刻度线位置．④完成以上的操作后，将两表笔与被测量的电阻良好接触，多用电表的指针几乎没有发生偏转，为了减小测量的误差，从以下选项中选出正确的操作步骤，并进行正确的排序________，最后测出待测电阻的阻值．A．用两表笔与待测电阻相接触B．将两表笔短接进行欧姆调零C．将旋钮C调节到“×1”的挡位D．将旋钮C调节到“×1 k〞的挡位(2)该小组的成员将多用电表调节无误后，在进行测量时，如果选用“×100”的挡位测量某电阻的阻值，多用电表表盘的指针如图实95所示，那么该电阻的阻值为________；如果选用100 mA直流电流挡测量电流，指针的偏转如图7所示，那么该电流的大小为________；如果选用50 V的直流电压挡测量电压，指针的偏转如图7所示，那么该电压的大小为________．图实95【标准解答】(1)多用电表使用前要进行机械调零，使指针指向左边的零刻度线处，使用中每次换欧姆挡都要进行欧姆调零，使指针指向右边的零刻度线处；由于测量电阻时，指针几乎没有发生偏转，说明需增大倍率，使指针指向刻度附近．(2)假设用“×100”挡测电阻，读数为17.0×100 Ω＝1 700 Ω；假设用100 mA的直流电流挡测电流，读数为×10 mA＝48 mA；假设用50 V的直流电压挡测电压，读数为24.0 V.【答案】(1)①A左③＋－B右④DBA(2)1 700 Ω48 mA 24.0 V●考向2 用多用电表判断电路故障(2021·高考)某照明电路出现故障，其电路如图实96甲所示，该电路用标称值12 V的蓄电池为电源，导线及其接触完好．维修人员使用已调好的多用表直流50 V挡检测故障．他将黑表笔接在c点，用红表笔分别探测电路的a、b点．甲乙图实96(1)断开开关，红表笔接a点时多用表指示如图乙所示，读数为________V，说明________正常．(选填“蓄电池〞“保险丝〞“开关〞“小灯〞)(2)红表笔接b点，断开开关时，表针不偏转，闭合开关后，多用表指示仍然和图乙相同，可判发生故障的器件是________(选填“蓄电池〞“保险丝〞“开关〞“小灯〞)．【标准解答】(1)由题图乙可知，直流50 V挡的最小分度为1 V，故按“十分之一〞估读法可知读数为1 V左右．由于测得的电压根本于蓄电池电动势的标称值，说明a、c两点与电源之间是通路，只能是此电路之外的保险丝、开关、小灯中出现了断路故障，但故障的具体位置不能确．(2)同理可知，两表笔接c、b时测得结果仍于电源电动势，说明多用表、开关、保险丝、蓄电池形成了一闭合回路，故只能是与多用表并联的小灯发生了断路故障．【答案】(1)1(1～1之间的值均可) 蓄电池(2)小灯使用多用电表电压挡判断电路故障1．断路故障的判断：用电压表与电源并联，假设有电压，再逐段与电路并联，假设电压表指针偏转，那么该段电路中有断点．2．短路故障的判断：用电压表与电源并联，假设有电压，再逐段与电路并联，假设电压表示数为零，那么该并联段电路被短路．假设电压表示数不为零，那么该并联段电路没有被短路或不完全被短路．●考向3 创探究图实97甲为多用电表的示意图，现用它测量一个阻值约为20 Ω的电阻和探测电路．(1)测量步骤如下：①将选择开关旋转到“Ω〞挡的________(选填“×1”“×10”“×100”或“×1 k〞)位置．②将红、黑表笔分别与待测电阻两端相接触，假设电表读数如图实97乙所示，该电阻的阻值为________Ω.甲乙丙图实97(2)探测对象为如图实97丙所示的黑箱，箱内有一节干电池、一个电阻、一个晶体二级管和一个电容器，箱外有4个接线柱，分别标为1、2、3、4，相邻两个序号间只有一个元件．①假设用多用电表确元件的位置，使用多用电表的________(选填下述挡位的序号)进行试测．A．直流10 V电压挡B．直流 V电压挡C．欧姆挡D．直流电流挡②试测后，用直流 V电压挡进一步测量，测量结果记录如下：红表笔位置 1 1 1黑表笔位置 2 3 4示数 V 0 0确电源位置后，挡进行测量，结果如下：红表笔位置 1 1 1 2 3 4黑表笔位置 2 3 4 1 1 1 电阻情况电阻很大电阻很大电阻很大先有电阻，然后变为很大电阻较小电阻很小【标准解答】(1)根据电阻的估计值，选“×1〞挡可以使指针所指的位置在中间比拟合理的位置，由多用电表直接读数得电阻的测量值为19.0 Ω.(2)电路中有一节干电池，用电压挡试测，为防止试触时电压表反接损坏电表，采用较大量程试测．确好电源的正负极位置后，可以利用 V挡测量.1、2之间直接测量为 V，说明电压表测量值为电源电动势，去掉电源后，用欧姆挡检测电路，红表笔在多用电表内部接电源负极，红表笔接1，黑表笔接2、3、4显示电阻很大，说明二极管处于反接状态，黑表笔接1，红表笔接4显示电阻很小，说明二极管处于1、4之间，且处于导通状态，而红表笔接3、黑表笔接1显示电阻较小，说明3、4间有电阻存在，由于电容器的充电和放电，导致红表笔接2、黑表笔接1时先有电阻，然后变为无穷大，说明在2、3间有电容器．【答案】(1)①“×1〞②19.0 (2)①A ②欧姆③电路图如下图。
江苏专用版高考物理总复习第七章实验九练习使用多用电表练习含解析

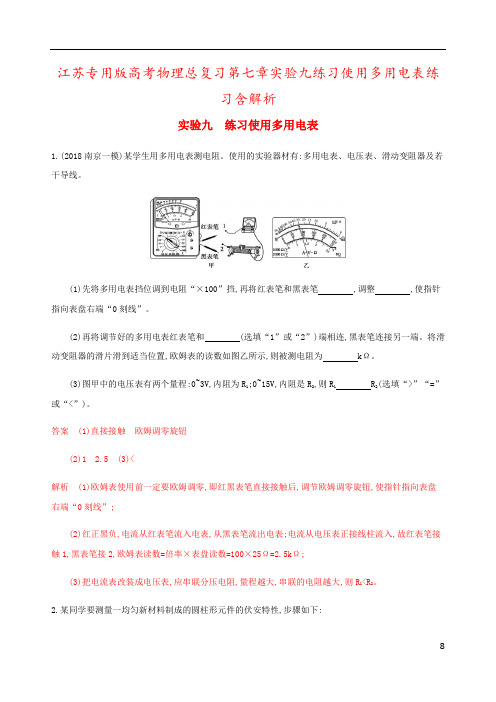

江苏专用版高考物理总复习第七章实验九练习使用多用电表练习含解析实验九练习使用多用电表1.(2018南京一模)某学生用多用电表测电阻。
使用的实验器材有:多用电表、电压表、滑动变阻器及若干导线。
(1)先将多用电表挡位调到电阻“×100”挡,再将红表笔和黑表笔,调整,使指针指向表盘右端“0刻线”。
(2)再将调节好的多用电表红表笔和(选填“1”或“2”)端相连,黑表笔连接另一端。
将滑动变阻器的滑片滑到适当位置,欧姆表的读数如图乙所示,则被测电阻为kΩ。
(3)图甲中的电压表有两个量程:0~3V,内阻为R1;0~15V,内阻是R2,则R1R2(选填“>”“=”或“<”)。
答案(1)直接接触欧姆调零旋钮(2)1 2.5 (3)<解析(1)欧姆表使用前一定要欧姆调零,即红黑表笔直接接触后,调节欧姆调零旋钮,使指针指向表盘右端“0刻线”;(2)红正黑负,电流从红表笔流入电表,从黑表笔流出电表;电流从电压表正接线柱流入,故红表笔接触1,黑表笔接2,欧姆表读数=倍率×表盘读数=100×25Ω=2.5kΩ;(3)把电流表改装成电压表,应串联分压电阻,量程越大,串联的电阻越大,则R1<R2。
2.某同学要测量一均匀新材料制成的圆柱形元件的伏安特性,步骤如下:(1)用多用电表“×100”倍率的电阻挡测量该元件的电阻时,发现指针偏角过大,此时需换用(选填“×10”或“×1k”)倍率的电阻挡,并重新进行,再进行测量,表盘的示数如图甲所示,则该元件的阻值R x= Ω。
(2)该同学想更精确地测量其电阻,现有的器材及其代号和规格如下:待测元件R x电流表A1(量程0~10mA,内阻约50Ω)电流表A2(量程0~50mA,内阻约30Ω)电压表V1(量程0~3V,内阻约30kΩ)电压表V2(量程0~15V,内阻约50kΩ)直流电源E(电动势3V,内阻不计)滑动变阻器R1(阻值范围0~50Ω,允许通过的最大电流0.5A)、开关S、导线若干。
2021版高考物理大复习通用版：练习使用多用电表含答案
1．实验目的(1)了解多用电表的构造和原理、掌握多用电表的使用方法。
(2)会使用多用电表测电压、电流及电阻。
(3)会用多用电表探索黑箱中的电学元件。
2．实验原理(1)欧姆表内部电路简化如图所示。
(2)根据闭合电路欧姆定律：①当红、黑表笔短接时、I g＝ERg＋R＋r；②当被测电阻R x接在红、黑表笔两端时、I＝ERg＋R＋r＋Rx；③当I 中＝12I g 时、中值电阻R 中＝R g ＋R ＋r 。
3．实验器材多用电表、电学黑箱、直流电源、开关、导线若干、小灯泡、二极管、定值电阻(大、中、小)三个。
4．实验步骤(1)观察：观察多用电表的外形、认识选择开关的测量项目及量程。
(2)机械调零：检查多用电表的指针是否停在表盘刻度左端的零位置。
若不指零、则可用小螺丝刀进行机械调零。
(3)将红、黑表笔分别插入“＋”“－”插孔。
(4)测量小灯泡的电压和电流。
①按如图甲所示的电路图连好电路、将多用电表选择开关置于直流电压挡、测小灯泡两端的电压。
甲 乙②按如图乙所示的电路图连好电路、将选择开关置于直流电流挡、测量通过小灯泡的电流。
(5)测量定值电阻①根据被测电阻的估计阻值、选择合适的挡位、把两表笔短接、观察指针是否指在欧姆表的“0”刻度、若不指在欧姆表的“0”刻度、调节欧姆调零旋钮、使指针指在欧姆表的“0”刻度处；②将被测电阻接在两表笔之间、待指针稳定后读数；③读出指针在刻度盘上所指的数值、用读数乘以所选挡位的倍率、即得测量结果； ④测量完毕、将选择开关置于交流电压最高挡或“OFF ”挡。
5．误差分析(1)偶然误差①估读时易带来误差。
②表头指针偏转过大或过小都会使误差增大。
(2)系统误差①电池用旧后、电动势会减小、内阻会变大、致使电阻测量值偏大、要及时更换电池。
②测电流、电压时、由于电表内阻的影响、测得的电流、电压值均小于真实值。
6．注意事项(1)使用前要机械调零。
(2)两表笔在使用时、电流总是“红入”“黑出”。
高中物理必修第三册课时同步检测—实验：练习使用多用电表(含解析)
高中物理必修第三册课时同步检测—实验：练习使用多用电表（含解析）一、单选题1．某同学用多用电表的欧姆挡的“10Ω⨯”挡测量一个电阻的阻值，发现表的指针偏转角度很大，为了准确测定该电阻的阻值，正确的做法是()A．应把选择开关换到“100Ω⨯”挡，重新进行欧姆调零后再测量B．应把选择开关换到“100Ω⨯”挡，不用再进行欧姆调零就直接测量C．应把选择开关换到“1Ω⨯”挡，重新进行欧姆调零后再测量D．应把选择开关换到“1Ω⨯”挡，不用再进行欧姆调零就直接测量【答案】C【解析】用多用电表的欧姆挡的“10Ω⨯”挡测量一个电阻的阻值，发现表的指针偏转角度很大，说明倍率档选择的过高，则为了准确测定该电阻的阻值，应该选择“1Ω⨯”挡，重新进行欧姆调零后再测量。
故选C。
2．关于多用电表的使用，下列说法中正确的是()A．测量电阻时每次换挡都需要欧姆调零B．测量直流电压、直流电流时电流从“+”接线柱流入多用电表，测电阻时电流从“一”接线柱流入多用电表C．测量电压、电流前要进行机械调零，测电阻时不需要进行机械调零D．用欧姆挡测电阻时，被测电阻的阻值越大，指针向右转过的角度就越大【答案】A【解析】A．测量电阻时每次换挡都需要欧姆调零，因为换挡后欧姆表的内阻发生改变，所以必须重新欧姆调零，则A正确；B．测量直流电压、直流电流、电阻时电流都是从“+”接线柱流入多用电表，所以B错误；C．多用电表使用前都需要进行机械调零，所以测电阻时也需要进行机械调零，则C错误；D．用欧姆挡测电阻时，被测电阻的阻值越大，指针向右转过的角度就越小，因为电阻越大，通过的电流越小，指针向右偏转越小，所以D错误；故选A。
3．一多量程多用电表的简化电路如图所示，该多用电表由一个小量程的电流表与若干元件组成，当转动选择旋钮S时，可实现不同的功能。
下列关于多用电表的说法，正确的是()A．当S接通1或2时，为欧姆挡：当S接通3或4时，为电流挡B．当S接通5或6时，为电压挡，接5时量程较大C．电阻刻度上的零刻度线与直流电流最大刻度线相对应D．电阻刻度是均匀的【答案】C【解析】A．由图可知，当S与1、2连接时，多用电表就成了电流表，电阻与表头并联，由图可知，当S与3、4连接时，测量电阻，表内有电源，为欧姆档，A错误；B．由图可知当转换开关S旋到位置5、6时，测量电压，电流表所串联的电阻越大，所测量电压值越大，故接6时量程较大，B错误；C ．多用表的电阻刻度线大小与电流电压的刻度线大小相反，电流最大处，电阻为0，C 正确；D ．由xEI R R =+内故电阻的刻度线是不均匀的，刻度值越大处刻度线越密，D 错误。
2020年高考物理实验专项复习：《练习使用多用电表》(解析版)
《练习使用多用电表》一、实验题1.图(a)为某同学组装完成的简易多用电表的电路图。
图中E是电池；R1、R2、R3、R4和R5是固定电阻，R6是可变电阻；表头G的满偏电流为250μA，内阻为480Ω.虚线方框内为换挡开关，A 端和B端分别与两表笔相连。
该多用电表有5个挡位，5个挡位为：直流电压1V挡和5V挡，直流电流1mA挡和2.5mA挡，欧姆×100Ω挡。
(1)图(a)中的A端与______(填“红”或“黑”)色表笔相连接。
(2)关于R6的使用，下列说法正确的是______(填正确答案标号)。
A.在使用多用电表之前，调整R6使电表指针指在表盘左端电流“0”位置B.使用欧姆挡时，先将两表笔短接，调整R6使电表指针指在表盘右端电阻“0”位置C.使用电流挡时，调整R6使电表指针尽可能指在表盘右端电流最大位置(3)根据题给条件可得R1+R2=______Ω，R4=______Ω。
(4)某次测量时该多用电表指针位置如图(b)所示。
若此时B端是与“1”连接的，则多用电表读数为______；若此时B端是与“3”相连的，则读数为______；若此时B端是与“5”相连的，则读数为______。
(结果均保留3为有效数字)2.如图1所示为多用电表的示意图，其中S、T为可调节的部件，现用此电表测量一阻值约为1000Ω的定值电阻，部分操作步骤如下：(1)选择开关应调到电阻档的______(填“×1”、“×10”、“×100”或“×1k”)位置．(2)将红、黑表笔分别插入“+”、“−”插孔，把两笔尖相互接触，调节______(填“S”或“T”)，使电表指针指向______(填“左侧”或“右侧”)的“0”位置．(3)将红、黑表笔的笔尖分别与电阻两端接触，电表示数如图2所示，该电阻的阻值为______Ω.3.如图所示为多用电表的刻度盘．若选用倍率为“×100”的电阻挡测电阻时，表针指示如图所示，则：(1)所测电阻的阻值为______Ω；如果要用此多用电表测量一个阻值约为2.0×104Ω的电阻，为了使测量结果比较精确，应选用的欧姆挡是______(选填“×10”、“×100”或“×1k”)．(2)用此多用电表进行测量，当选用量程为50mA的电流挡测量电流时，表针指于图示位置，则所测电流为______mA；当选用量程为250mA的电流挡测量电流时，表针指于图示位置，则所测电流为______mA．(3)当选用量程为10V的电压挡测量电压时，表针也指于图示位置，则所测电压为______V.4.某物理兴趣小组设计了如图a所示的欧姆表电路，通过控制开关S和调节电阻箱，可使欧姆表具有“×1”和“×10”两种倍率。
高考物理复习专题练习使用多用电表

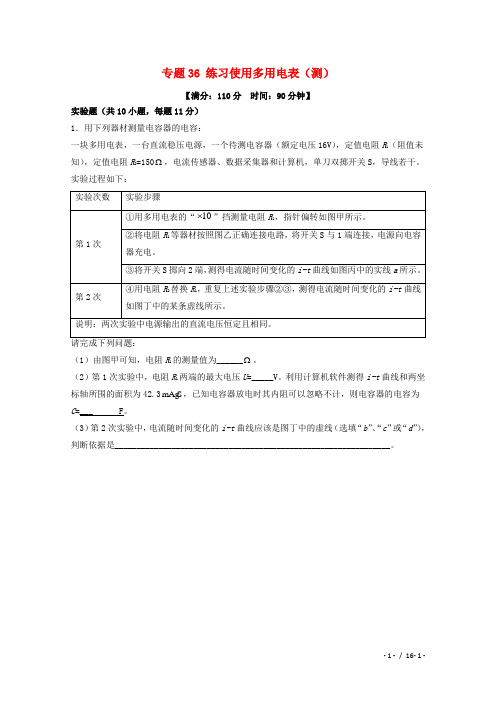

专题36 练习使用多用电表（测）【满分：110分时间：90分钟】实验题（共10小题，每题11分）1．用下列器材测量电容器的电容：一块多用电表，一台直流稳压电源，一个待测电容器（额定电压16V），定值电阻R1（阻值未知），定值电阻R2=150Ω，电流传感器、数据采集器和计算机，单刀双掷开关S，导线若干。
实验过程如下：（1）由图甲可知，电阻R1的测量值为______Ω。
（2）第1次实验中，电阻R1两端的最大电压U=_____V。
利用计算机软件测得i-t曲线和两坐标轴所围的面积为42.3mA S g，已知电容器放电时其内阻可以忽略不计，则电容器的电容为C=___ F。
（3）第2次实验中，电流随时间变化的i-t曲线应该是图丁中的虚线（选填“b”、“c”或“d”），判断依据是_______________________________________________________________。
【答案】（1）100 （2） 9 、3⨯ F （3）c、根据i m=U m/R，因第2次实4.710-验的最大电流小些，故不是b；根据Q m=CU m，因两条曲线分别与坐标轴所围的面积相等，故不是d【名师点睛】本题主要考查了欧姆表读数，对于i-t图象的含义，知道如何通过图象求电量；掌握电容器的电容公式，理解其比值定义法．欧姆表读数=表盘刻度×倍率，根据欧姆定律，电阻越大，最大电流越小。
2．某同学要分别测量一小灯泡（3.8V、1.5W）在常温下和正常工作时的电阻，方法如下：（1）用欧姆表测量小灯泡常温下的电阻①应先____________后________________（填写正确答案标号） A 、将选择开关置于×1档 B 、将选择开关置于×10档 C 、将红黑表笔短接调零②测量示数如图甲，读数小灯泡常温下的电阻为______Ω。
（2）用图乙所示电路测量小灯泡正常工作时的电阻，图中1R 为滑动变阻器，2R 为电阻箱，电源电动势为E =6V ，①请在答题纸上将实物图连接补充完整②为检查电路连接是否有断接处，该同学进行了如下操作：将1R 的滑动触头P 移至C 处，只闭合1S ，发现电压表示数接近6V ，若仪器都完好，则没有连接好的区间是__________ A 、ab 段 B 、cd 段 C 、eP 段③排除故障后，将2S 拨向接点1，接通1S ，调节__________，使电压表示数达到3.8V ；之后2S 拨向接点2，调节_______________，使___________，2R 的读数即为小灯泡正常工作时的电阻。
高考物理一轮复习 实验十三 用多用电表测量电学中的物理量练习(含解析)鲁科版-鲁科版高三全册物理试题
实验十三用多用电表测量电学中的物理量1.在做“练习使用多用电表〞的实验中:(1)关于多用电表使用的一些要求,以下说法正确的答案是________。
A.测量电阻时,每次更换倍率后,都应进展欧姆调零B.测量电压时,每次更换量程后,都应进展机械调零C.测量未知电阻时,应先选用倍率最大的挡位测量D.测量未知电压时,应先选用量程最大的挡位测量(2)为了解一个“220V 100W〞白炽灯的电阻大小,可以用电阻挡进展测量,现将多用电表打到“×10〞挡,发现指针偏转太大,为了较准确地进展测量,应换到________挡,如果换挡后经必要步骤,正确测量得到表盘的示数如下列图,如此该白炽灯的阻值是________Ω。
(3)小傅同学想快速得到一节五号电池的电动势,他将多用电表的功能开关打到“2.5V直流〞挡,并直接将两表笔接到电池两端,将测到的电压作为电动势,他的这一做法________(选填“根本没问题〞或“严重错误〞);而小徐同学想快速得到一节五号电池的内电阻,他将多用电表的功能开关打到“×1〞挡,并正确进展欧姆调零后,将两表笔接到电池两端,将得到的电阻值作为电池的内电阻,他的这一做法________(选填“根本没问题〞或“严重错误〞)。
【解析】(1)在测量电阻时,更换倍率后,欧姆表的内部电阻发生了变化,欧姆挡的零刻度在最右边,也就是电流满偏,所以必须重新进展调零,故A正确;在测量电压时,根据电流表的原理,电流的零刻度在左边,更换量程后不需要调零,故B错误;在测量未知电阻时,假设先选择倍率最大挡进展测试,当被测电阻较小时,电流有可能过大,所以应从倍率较小的挡进展测试,假设指针偏角过小,再换用倍率较大的挡,故C错误;在测量未知电压时,为了电压表的安全,必须先选择电压表最大量程进展测试,假设指针偏角过小,再换用较小的量程进展测量,故D正确;(2)发现指针偏转太大,说明电阻很小,为了较准确地进展测量,换用倍率较小的挡,即应换到“×1〞挡,由图可知其读数为60×1Ω=60Ω;(3) 将多用电表的功能开关打到“2.5V直流〞挡,并直接将两表笔接到电池两端,将测到的电压作为电动势,他的这一做法根本没问题;将多用电表的功能开关打到“×1〞挡,并正确进展欧姆调零后,将两表笔接到电池两端,电路中有两个电源,得到的电阻值不能作为电池的内电阻,他的这一做法严重错误。
高三物理实验试题汇编：多用电表的使用
第 1 页 共 3 页G R 0 + - E G R 0 + - E G + - R 0 G + - R 0 E (A) (B) (C) (D) 高三物理实验试题汇编：多用电表的使用1. 如图所示是用量程为6mA 的电流表改装为欧姆表的部分电路，那么测量电阻时接线柱A 应是表笔（填红或黑）；已知欧姆表内电池的电动势为3.0V 。
那么在电流表4mA 刻度处所对应的电阻值为____ __Ω。
1答案：(1)黑（2分） 250（2分）2 （1）多用表调到欧姆档时，其内部等效电路下列哪个是正确的 ……………（ ）（2）关于多用表使用下列操作正确的是……………………………………………………（ ）A ．多用表用于测电压时，要将红表棒接高电势点B ．多用表测电压时，应将多用表串联接入电路C ．多用表测电阻时，要调节倍率，使测量指示值尽可能大D ．多用表测电阻时，如将红黑表棒接错将导致测量错误 2、（1）（ C ） （3分）， （2） （ A ） （3分）3 多用电表是实验室和生产实际中常用的测量仪器。
使用多用电表测某段导体的电阻。
（1）主要的操作过程分以下三个步骤，请填写第②步操作。
①将红、黑表笔分别插入多用电表的“＋”、“－”插孔； 选择电阻档“×10”；②____________________________________；③把红、黑表笔分别与导体的两端相接，读取导体的电阻。
（2）采用上述的操作步骤后，多用表的示数如图所示。
则该段导体的电阻测量值为 。
3.（1）将红、黑表笔短接，调整调零旋钮调零。
（2分）（2）80（2分）0 2 46A B第 2 页共 3 页 10V1050050250100⨯100~5.21Ω50025050105.2K 1⨯10⨯1⨯V OFFΩmA1050002104682030405030∞4050200250200150100501000V~~5005.215255.1125.0Ω--V A ~~×10〔第34题（1）图〕4. 如图所示为多用表测量某一电阻、某一电压或某一电流时指针在刻度盘上停留的位置，若选择旋钮在①“×1kΩ”位置，则所测量电阻的阻值为________kΩ；②“10V”位置，则所测量电压的值为_______V ；③“50mA”位置，则所测量电流的值为________mA 。
(完整版)高中物理电学学实验练习使用多用电表(实验+练习)
练习使用多用电表一、实验目的1．了解多用电表的构造和原理，掌握多用电表的使用方法．2．会使用多用电表测电压、电流及电阻．3．会使用多用电表探索黑箱中的电学元件．二、实验器材多用电表、电学黑箱、直流电源、开关、导线若干、小灯泡、二极管、定值电阻(大、中、小)三个．三、电流表与电压表的改装（一）．电表改装改装为电压表改装为大量程的电流表原理串联电阻分压并联电阻分流改装原理图分压电阻或分流电阻U＝I g(R g＋R)故R＝UI g－R gI g R g＝(I－I g)R故R＝I g R gI－I g 改装后电表内阻R V＝R g＋R>R g R A＝RR gR＋R g<R g（二）.、欧姆表原理1．构造：如图所示，欧姆表由电流表G、电池、调零电阻R和红、黑表笔组成．欧姆表内部：电流表、电池、调零电阻串联．外部：接被测电阻R x.全电路电阻R总＝R g＋R＋r＋R x.2．工作原理：闭合电路欧姆定律I＝ER g＋R＋r＋R x.3．刻度的标定：红、黑表笔短接(被测电阻R x＝0)时，调节调零电阻R，使I＝I g，电流表的指针达到满偏，这一过程叫欧姆调零．(1)当I＝I g时，R x＝0，在满偏电流I g处标为“0”．(图甲)(2)当I＝0时，R x→∞，在I＝0处标为“∞”．(图乙)(3)当I ＝I g2时，R x ＝R g ＋R ＋r ，此电阻值等于欧姆表的内阻值，R x 叫中值电阻．四、实验步骤1．观察：观察多用电表的外形，认识选择开关的测量项目及量程．2．机械调零：检查多用电表的指针是否停在表盘刻度左端的零位置．若不指零，则可用小螺丝刀进行机械调零．3．将红、黑表笔分别插入“＋”、“－”插孔．4．测量小灯泡的电压和电流(1)按如图甲所示的电路图连好电路，将多用电表选择开关置于直流电压挡，测小灯泡两端的电压．(2)按如图乙所示的电路图连好电路，将选择开关置于直流电流挡，测量通过小灯泡的电流．5．测量定值电阻(1)根据被测电阻的估计阻值，选择合适的挡位，把两表笔短接，观察指针是否指在欧姆表的“0”刻度，若不指在欧姆表的“0”刻度，调节欧姆表的调零旋钮，使指针指在欧姆表的“0”刻度处；(2)将被测电阻接在两表笔之间，待指针稳定后读数；(3)读出指针在刻度盘上所指的数值，用读数乘以所选挡位的倍率，即得测量结果；(4)测量完毕，将选择开关置于交流电压最高挡或“OFF ”挡．五、使用多用电表的注意事项1．表内电源正极接黑表笔，负极接红表笔，但是红表笔插入“＋”孔，黑表笔插入“－”孔，注意电流的实际方向．2．区分“机械零点”与“欧姆零点”．机械零点是表盘刻度左侧的“0”位置，调整的是表盘下边中间的定位螺丝；欧姆零点是指刻度盘右侧的“0”位置，调整的是欧姆挡的调零旋扭．3．测电压时，多用电表应与被测元件并联；测电流时，多用电表应与被测元件串联．4．测量电阻时，每变换一次挡位都要重新进行欧姆调零．5．由于欧姆表盘难以估读，测量结果只需取两位有效数字，读数时注意乘以相应量程的倍率．6．使用多用电表时，手不能接触测试笔的金属杆，特别是在测电阻时，更应注意不要用手接触测试笔的金属杆．7．测量电阻时待测电阻要与其他元件和电源断开，否则不但影响测量结果，甚至可能损坏电表．8．如果长期不用欧姆表，应把表内电池取出．六、练习巩固1.图甲为某同学组装完成的简易多用电表的电路图。
高考物理一轮复习 实验十一 练习使用多用电表高效演练(含解析)-人教版高三全册物理试题
实验十一练习使用多用电表1.(2020·南开区模拟)图a为某同学组装完成的简易多用电表的电路图。
图中E是电池；R1、R2、R3、R4和R5是固定电阻，R6是可变电阻；表头G的满偏电流为250μA，内阻为480Ω。
虚线方框内为换挡开关，A端和B端分别与两表笔相连。
该多用电表有5个挡位，分别为：直流电压1V挡和5V挡，直流电流1mA挡和2.5mA挡，欧姆×100Ω挡。
(1)图a中的A端与___________(选填“红〞或“黑〞)色表笔相连接；(2)关于R6的使用，如下说法正确的答案是___________；A.在使用多用电表之前，调整R6使电表指针指在表盘左端电流“0〞位置B.使用欧姆挡时先将两表笔短接，调整R6使电表指针指在表盘右端电阻“0〞位置C.使用电流挡时，调整R6使电表指针尽可能指在表盘右端电流最大位置(3)根据题目给出的条件可得R1+R2=___________Ω，R4=___________Ω；(4)某次测量时该多用电表指针位置如图b所示。
假设此时B端是与“1〞相连的，如此多用电表读数为___________；假设此时B端是与“3〞相连的，如此读数为___________；假设此时B端是与“5〞相连的，如此读数为___________。
(注明单位)【解析】(1)根据欧姆表原理可知，内部电源的正极应接黑表笔，红表笔与内置电源负极相连，由图示电路图可知，A端与黑表笔相连；(2)由电路图可知，R6只在测量电阻时才接入电路，故其作用只能进展欧姆调零，不能进展机械调零，同时在使用电流挡时也不需要进展调节，故B正确，A、C错误；(3)直流电流挡分为1mA和2.5mA，由图可知，当接2时应为1mA；根据串并联电路规律可知，R1+R2==Ω=160Ω；总电阻R总=Ω=120Ω；接4时，为电压挡，因串入的电阻较小，故应为量程1V的电压表；此时电流计与R1、R2并联后再与R4串联，即改装后的1mA电流表与R4串联再改装后成电压表；根据串联电路规律可知，R4=Ω=880Ω；(4)当B端与“1〞连接时，为直流电流2.5mA挡，如此多用电表读数为1.47mA；当B端与“3〞连接时，为欧姆×100Ω挡，如此读数为11.0×100Ω=1.10×103Ω；当B端与“5〞连接时为直流电压5V挡，如此读数为2.95V。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高三物理认识多用电表练习题(含答案)
2.4 认识多用电表每课一练（粤教版选修3-1）
1．电流表Ⓖ的内阻为Rg，用它测量电压时，量程为U；用它改装成
较大量程的电流表的内阻是RA，量程为I，这几个量的关系是( )． A．RA>Rg，UI>Rg B．RA>Rg>UI C．RA<Rg，UI<Rg D．RA<Rg ＝UI 解析改装后的电流表如图 RA＝R并<Rg Rg＝UIg>UI 答案
C 2．(双选)两只完全相同的灵敏电流表改装成量程不同的电压表
○V1和○V2，若将改装后的两表串联起来去测某一电路的电压，则
两表 ( )． A．读数相同 B．指针偏转角度相同 C．量程大的电
压表读数大 D．量程大的电压表读数小解析由于两个电压表是用
相同的电流表改装的，当两个电压表串联使用时，通过两表的电流是相同的，所以表头指针偏转的角度是相同的，刻度盘上的示数表示的是电压表两端的电压，所以其示数是不同的．答案BC 3.
图2－4－15 如图2－4－15所示为一双量程电压表的示意图．已知
电流表G的量程为0～100 μA，内阻为600 Ω，则图中串联的分压
电阻R1＝______Ω，R2＝_______Ω. 解析
答案 4.94×104 1.0×105 知识点二多用表的使用方法 4．如图2－4－16所示为一多用电表表盘． [ 图2－4－16 (1)如果用直流
10 V挡测量电压，则读数为________V； (2)如果用直流100 mA挡
测量电流，则读数为________mA； (3)如果用×100挡测电阻，则读数为________Ω. 解析电压、电流读数时用中间刻度线，电压表读数为6.5 V，电流表读数为65 mA，欧姆表读数用上面刻度线，读数
为8×102 Ω. 答案(1)6.5 (2)65 (3)8×102 5．用多用电表的欧姆挡测量一未知电阻的阻值，若将选择倍率的旋钮拨至“×100 Ω”的挡时，测量时指针停在刻度盘0 Ω附近处，为了提高测量的精确度，有下列可供选择的步骤： A．将两根表笔短接 B．将选择开关拨至“×1 kΩ”挡 C．将选择开关拨至“×10Ω”挡 D．将两根表笔
分别接触待测电阻的两端，记下读数 E．调节调零电阻，使指针停在0 Ω刻度线上 F．将选择开关拨至交流电压最高挡上图2－4－
17[ 将上述步骤中必要的步骤选出来，这些必要步骤的合理顺序是
________(填写步骤的代号)；若操作正确，上述D步骤中，指针偏转
情况如图2－4－17所示，则此未知电阻的阻值是Rx＝________. 答案CAEDF 160 Ω图2－4－18 6．图2－4－18图中E为电源，R1、R2为电阻，K为电键．现用多用电表测量流过电阻R2的电流．将多用电表的选择开关调至直流电流挡(内阻很小)以后，正确的接法是( )． A．保持K闭合，将红表笔接在a处，黑表笔接在b处 B．保持K闭合，将红表笔接在b处，黑表笔接在a处 C．将K断开，将红表笔接在a处，黑表笔接在b处 D．将K断开，将红表笔接在b处，黑表笔接在a处解析若保持K闭合，并将多用电表接在a、b间，则电表被短路，无法测量流过电阻R2的电流，所以应将K断开，将红表笔接在a处(电流流进)，黑表笔接在b处(电流流出)，故选项C 正确．答案 C 7．如图2－4－19为某多用电表示意图．其中A、B、C为三个可调节的部件．某同学在实验室中用它测量一阻值约为1～3 kΩ的电阻．他测量的操作步骤如下：图2－4－19 (1)调节可动部件________，使电表指针指向________． (2)调节可调部件，使它的尖端指向________位置． (3)将红黑表笔分别插入正负插孔中，笔尖相互接触，调节可动部件________，使电表指针指向________位置． (4)将两只表笔分别与待测电阻两端相接，进行测量读数． (5)换测另一阻值为20～25 kΩ的电阻时，应调节B，使它的尖端指向“×1 k”的位置．此时还必须重复步骤________，才能进行测量，若电表读数如图2－4－19所示，则该待测电阻的阻值是
________．答案(1)A 左边零刻度处(2)“×100”的倍率挡(3)C 右边电阻零刻度处 (5)(3) 22 kΩ
图2－4－20 8．把一量程6 mA、内阻100 Ω的电流表改装成欧姆表，线路如图2－4－20所示，现备有如下器材：A.电源E＝3 V(内阻不计)；B.变阻器0～100 Ω；C.变阻器0～500 Ω；D.红表笔；E.黑表笔； (1)变阻器选用________． (2)红表笔接________端，黑表笔接________端． (3)电流表2 mA刻度处换成电阻刻度，其电阻值应为________．解析(1)两表笔直接接触时，调节变阻器阻值使电流达到满偏Ig＝ERg＋R0，解得R0＝400 Ω，故变阻器应选C； (2)红表笔接内部电源的负极，黑表笔接内部电源的正极，所以红表笔接N端，黑表笔接M端； (3)电流I＝2 mA时，有I＝ERg＋R0＋Rx，解得Rx
＝1 000 Ω. 答案(1)C (2)N M (3)1 000 Ω9. 图2－4－21 如图2－4－21所示，电路中有三根导线，其中一根是断的，电源、电阻R1、R2及另外两根导线是好的．为了查出断导线，某学生想先用多用电表的红表笔连接在电源的正极a，再将黑表笔连接在电阻R1的b端和R2的c端，并观察多用电表指针的示数．下列选项中符合操作规程的是 ( )． A．直流10 V挡 B．直流0.5 A挡 C．直流2.5 V挡 D．欧姆挡解析因为被检测的电路为含电源电路，所以选用欧姆挡一定不行．由于电路中电源电动势为6 V，所以选用直流2.5 V挡也不安全．估测电路中电流的最大值可能为Im＝ER2＝65 A ＝1.2 A，所以选用直流0.5 A挡也不对，只能选用直流10 V挡．故正确答案为A. 答案 A 10．如图2－4－22所示的电路中，1、2、3、4、5、6为连接点的标号．在开关闭合后，发现小灯泡不亮．现用多用电表检查电路故障，需要检测的有：电源、开关、小灯泡、3根导线以及电路中的各连接点．图2－4－22 (1)为了检测小灯泡以及3根导线，在连接点1、2已接好的情况下，应当选用多用电表的
________挡．在连接点1、2同时断开的情况下，应当选用多用电表的________挡． (2)在开关闭合情况下，若测得5、6两点间的电压接近电源的电动势，则表明__________________可能有故障． (3)将小灯泡拆离电路，写出用多用电表检测该小灯泡是否有故障的具体步骤．解析(1)当连接点1、2已接好时，电路中已有电压存在，故需用电压挡来检测电路．当连接点1、2同时断开时，电路中没有电源提供电压，要检测电路故障，只有通过测各段电路的电阻是否异常，故采用欧姆挡． (2)当电路中两点间有电压时，这表明在此两点之外的电路与电源两极是连通的．当测出两点间电压等于电源电压而又确定电路故障是断路引起时，就可以确定断路位置在此两点之间．答案(1)电压欧姆 (2)开关或连接点5、6 (3)①调到欧姆挡；②将红黑表笔相接，检查欧姆挡能否正常工作；③测量小灯泡的电阻．如果电阻无穷大，表明小灯泡有故障． 11．图2－4－23是某同学连接的实验实物图，闭合开关S后，发现A、B灯都不亮，他采用下列两种方法检查故障：图2－4－23 (1)用多用电表的直流电压挡进行检查：①那么选择开关应置于下列量程的________挡．(用
字母序号表示) A．2.5 V B．10 V C．50 V D．250 V ②在测试a、b间直流电压时，红表笔应接触________(填“a”或“b”)．③该同学测试结果如下表所示，根据测试结果，可以判定故障是
________．(假设只有下表中的某一项有故障) 测试点电压示数 a、b 有示数 c、b 有示数 c、d 无示数 d、f 有示数 A.灯A断路 B．灯B短路 C．cd段断路 D．df段断路 (2)用欧姆挡检查：①测试前，应将开关S________(填“断开”或“闭合”)．[ ②测量结果如右表所示，由此可以断定故障是 ( )． A．灯A断路 B．灯B断路 C．灯A、B都断路 D．de间导线断路解析(1)用多用电表的直流电压挡进行测量时，实质上是用电压表测量，而电压表内阻很大，若并联在断路处(设有一处发生断路)时，电路接通电压表示数应为电源的电动势，并联在未断路处，示数为零．因此，用多用电表的直流电压挡进行检查电路时，电压表的量程必须大于电源的电动势，为了示数明显，其量程不宜过大．本题中电源的电动势为6 V，故选10 V量程即可．测试时红表笔应接电势高的a点．根据测试结果，a、b间有示数，说明b→电源→a完好；c、b间有示数，说明b→电源→a→c完好；c、d无示数，说明c→灯→d间完好或灯A短路；d、f有示数，说明
f→b→a→c→d完好，故应是df段断路．另外，若灯B短路，则d、f间应无示数． (2)用欧姆挡检查时，测试前首先应将开关S断开．根据表针偏转情况，接c、d时有示数，说明不是灯A断路；接e、f时有示数，说明也不是灯B断路；接d、e间时有电阻无穷大，可以断定是de间导线断路．答案(1)①B②a ③D(2)①断开②D。
