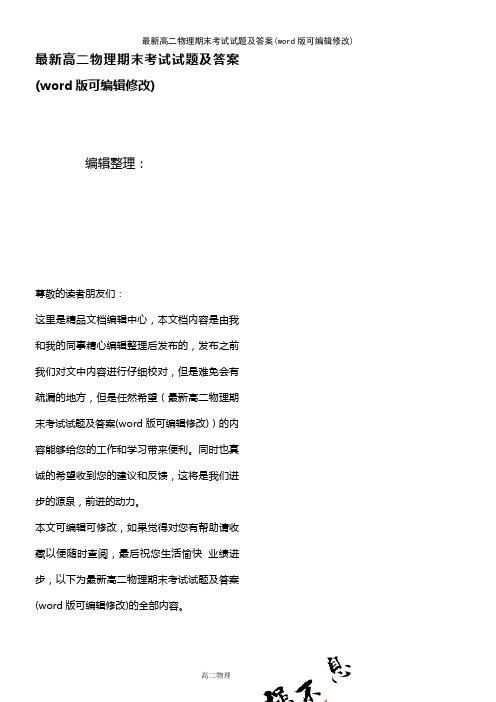

高二物理期末考试试题及答案.doc

1、关于磁通量，下UiH 兑法中正确的足：（）A. 磁通最是矢最，其方向与所取的平面法线方向一致B.磁通最是标最，冇正负C.磁通量的单位是T ，m 2或者写成WbD.磁场中人小相同的而积中，穿过的磁通量大，磁感应强度-•定大 2、关于电场线和磁感线，下列说法错误的是（）A.电场线越密的地方电场越强•，同样，磁感线越密的地方磁场越强B. 在电场中，任意两条电场线不会相交；M 样，在磁场中，任意两条磁感线不会相交C. 静电场中的电场线不是闭合的，同样，磁感线也是不闭合的D. 电场线上某点的切线方向表示该点电场方向，磁感线上某点的切线方向表示该点的磁场方向 3、某带电粒子仅在电场力作用下山点运动到"点，电场线、粒子在点的初速度及运动轨迹如右图所示，可以判定（）A .粒子带正电 B. J 点的电势低于"点的电势C.粒子在A 点的加速度大于它在B 点的加速度D.粒子在A 点的动能小于它在B 点的动能1 11!i i i f4、阁中虚线所示为静电场中的等势面1、2、3、4,相邻的等势谢之间的电势差相等，其中等势诎3的电势为0。

一 : ； tb带正电的点电荷在静电力的作用下运动，经过a 、b 点吋的动能分别为26eV 和5eV 。

当这一点电荷运动到某一位置， \\ ~a\ X * '其电势能变为-8eV 吋，它的动能应为（）A. 8eVB. 13eVC. 20eVD. 34eV12 345、电源和一个水平放.胃.的平行板电容器、三个电肌组成如图所示的电路。

当开关5•闭合后，电容器屮有一个带电液滴正好处于静止状态,现将开关5•断开，则以下判断正确的是（）R] 1A.液滴仍保持静止状态B.液滴将向上运动C.电容器上的带电量将减为零D.电容器上的带电量将增大 6、如图所示，平行板电容器两极A 、有一个带电油滴正好静止在两极板正中间。

现将两极板稍拉开使之远离•-些，其它条件不变（拉开时间忽略），则（）八.汕滴将向上加速B.汕滴将向下加速C.电流计屮电流向左D.电流计屮电流向右7、F 列关于电源电动势的说法，正确的是（）A. 电动势是表示电源将艿他形式的能转化为电能快慢的物理萤B. 外电路断开吋的路端电伍等于电源的电动势C.电动势数值上等于闭合电路内外电压之和 D.外电路的总电阻越大，路端电压越接近电源电动势8、电动势为E 、内阻为r 的电池与固定电阻R 。

高二上学期期末复习测试物理科试卷(2)(含答案)

2014—2015学年度上学期复习测试高二物理试题（2）注意事项：1．本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，时间为90分钟．2．请将第Ⅰ卷正确答案的序号涂在答题卡上或填到第Ⅱ卷中相应的答题表内，考试结束，只交第Ⅱ卷和答题卡．第Ⅰ卷（选择题，共40分）一、本题共10小题，每小题4分，共40分．在每小题给出的四个选项中，有的小题只有一个选项正确，有的小题有多个选项正确，全部选对的得4分，选对但不全的得2分，有选错或不答的得零分．1.下列物理量中与检验电荷有关的是A.电场强度B.电势C.电势能D.电势差2.用伏安法测某一电阻时，如果采用如图所示的甲电路，测量值为R1，如果采用乙电路，测量值为R2，那么R1、R2与真实值R之间满足关系A．R1＞R＞R2B．R＞R1＞R2C．R1＜R＜R2D．R＜R1＜R23.把金属块放在磁场中，磁场方向垂直于里外两侧面向外，如图所示，金属块中有电流通过，设金属块上下表面的电势分别为和，则A.B.C.D.无法判定上下表面电势高低4.如图所示的电路中，水平放置的平行板电容器中有一个带电液滴正好处于静止状态，现将滑动变阻器的滑片P向左移动，则A.电容器中的电场强度将增大B.电容器所带的电荷量将减少C.电容器的电容将减小D.液滴将向下运动5.如图所示，电源电动势E＝10 V，内阻r=0.2Ω，标有“8V，16W”的灯泡恰好能正常发光，电动机线圈电阻R=0.5Ω，则电动机输出的机械功率为A.16WB.44WC.32WD.40W6.让一价氢离子、一价钾离子和二价氦离子的混合物经同一加速电由静止开始加速，然后在同一偏转电场里偏转（忽略离子重力影响），则它们会形成几股离子流A.一股B.二股C.三股D.无法确定7.质谱仪是一种测定带电粒子质量和分析同位素的重要工具，它的构造原理如图所示，离子源S产生的各种不同正离子束（初速度可看作为零），经加速电场加速后垂直进入有界匀强磁场，到达记录它的照相底片P上，设离子在P上的位置到入口处S1的距离为x，可以判断A.若离子束是同位素，x越大，离子质量越大B.若离子束是同位素，x越大，离子质量越小C.只要x相同，则离子质量一定相同D.只要x相同，则离子的比荷一定相同8.当导线中分别通以图示方向的电流，小磁针静止时北极指向读者的是9.如图所示，MN是某一负点电荷电场中的电场线，一带负电的粒子（重力不计）从a点运动到b点的轨迹如图中虚线所示。

12级高二物理电磁场单元测试题及答案(A卷)

电场、磁场和电磁场（三）单元练习卷（A）一、选择题1、下列关于电磁波的叙述中正确的是(A)A．电磁波是变化的电磁场由发生区向远处的传播B．电磁波在任何介质中的传播速度都是光速即3×108 m/sC．电磁波由真空进入介质传播时，波长会变长D．收音机要接收电磁波，并通过耳机发出声音，在接收电路中必须经过调频(包括FM调频，AM调幅)（电磁波在真空中频率不变的）正确：[调谐，检波]2、关于静电场，下列结论普遍成立的是(C)A．电场强度大的地方电势高，电场强度小的地方电势低B．电场中任意两点之间的电势差只与这两点的场强有关在正电荷的电场中，离正电荷近，电场强度大，电势高，离正电荷远，电场强度小，电势低；而在负电荷的电场中，离正电荷近，电场强度大，电势低，离负电荷远，电场强度小，电势高，错误。

C．在正电荷或负电荷产生的静电场中，场强方向都指向电势降低最快的方向D．将正点电荷从场强为零的一点移动到场强为零的另一点，电场力做功为零场强为零，电势不一定为零，如从带正电荷的导体球上将正电荷移动到另一带负电荷的导体球上，电场力做正功。

电势的高低和零势面的选择有关，而零势面的选择是任意的。

它和场强的大小没有关系。

3、带电荷量为＋q的粒子在匀强磁场中运动，下列说法中正确的是(B)A．只要速度大小相同，所受洛伦兹力就相同(方向) F=QVBB．如果把＋q改为－q，且速度反向，大小不变，则洛伦兹力的大小、方向均不变C．洛伦兹力方向一定与电荷速度方向垂直，磁场方向一定与电荷运动方向垂直（后者错误，电荷的运动方向和磁场的“有效方向垂直”）D．粒子在只受到洛伦兹力作用下运动的动能、速度均不变（速度的方向改变）4、如图是磁流体发电机的原理示意图，金属板M、N正对着平行放置，且板面垂直于纸面，在两板之间接有电阻R.在极板间有垂直于纸面向里的匀强磁场．当等离子束(分别带有等量正、负电荷的离子束)从左向右进入极板时，下列说法中正确的是(BD)（左手定则，离子在板间受到洛伦兹力作用，正电荷会向板运动，负电荷会向板运动，从而，M板的电势高于N板的电势，R中有由a向b方向的电流。

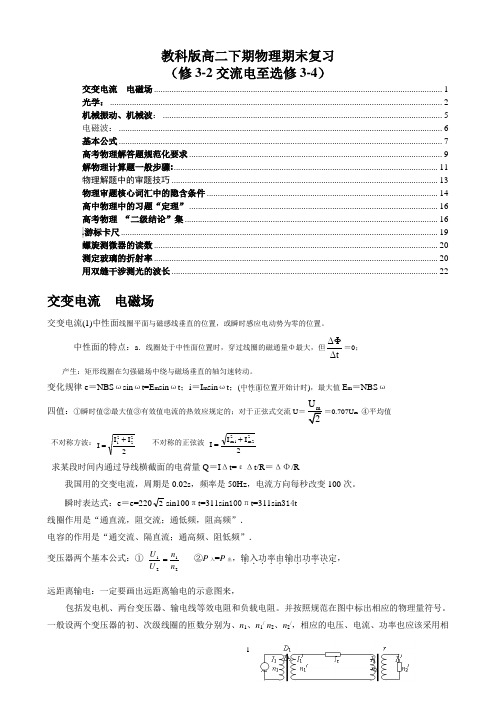

教科版高二下期物理期末复习

教科版高二下期物理期末复习（修3-2交流电至选修3-4）交变电流电磁场 ................................................................................................................................... 1 光学： ....................................................................................................................................................... 2 机械振动、机械波： ............................................................................................................................... 5 电磁波： ................................................................................................................................................... 6 基本公式 ................................................................................................................................................... 7 高考物理解答题规范化要求 ................................................................................................................... 9 解物理计算题一般步骤: ........................................................................................................................ 11 物理解题中的审题技巧 ......................................................................................................................... 12 物理审题核心词汇中的隐含条件 ......................................................................................................... 14 高中物理中的习题“定理” ................................................................................................................. 15 高考物理 “二级结论”集 ................................................................................................................... 16 .游标卡尺 ................................................................................................................................................ 19 螺旋测微器的读数 ................................................................................................................................. 19 测定玻璃的折射率 ................................................................................................................................. 20 用双缝干涉测光的波长 . (21)交变电流电磁场交变电流(1)中性面线圈平面与磁感线垂直的位置，或瞬时感应电动势为零的位置。

高二物理期末复习考试题(答案)

高二物理期末测试题一、单选题(共3小题,每小题5.0分,共15分)1.如图所示，匀强磁场与圆形导体环平面垂直，导体棒ef 与导体环接触良好，当ef向右匀速运动时()A．圆环中磁通量不变，环上无感应电流产生B．整个环中有顺时针方向的电流C．整个环中有逆时针方向的电流D．环的右侧有逆时针方向的电流，环的左侧有顺时针方向的电流【答案】D【解析】由右手定则知导体棒ef上的电流由e→f，故环右侧的电流方向为逆时针，左侧的电流方向为顺时针，选D.2.如图所示，两个闭合正方形线框A、B的中心重合，放在同一水平面内．当小线框A中通有不断增大的顺时针方向的电流时，对于线框B，下列说法中正确的是()A．有顺时针方向的电流且有收缩的趋势B．有顺时针方向的电流且有扩张的趋势C．有逆时针方向的电流且有收缩的趋势D．有逆时针方向的电流且有扩张的趋势【答案】D 逐渐增大，根据楞次定律可得，磁场增大，感应电流的磁场的方向向外，感应电流的方向为逆时针方向，线框A外的磁场的方向与线框A内的磁场的方向相反，当线框A内的磁场增强时，线框B具有面积扩展的趋势，故D正确．3.如图所示，金属杆ab静止放在水平固定的“U”形金属框上，整个装置处于竖直向上的磁场中，当磁感应强度均匀增大时，金属杆ab总保持静止．则()A．杆中感应电流方向从b到aB．杆中感应电流大小保持不变C．金属杆所受安培力大小保持不变D．金属杆所受安培力水平向右【答案】B【解析】整个装置所在平面的磁感应强度均匀增大，磁通量增加，根据楞次定律，杆中感应电流方向是从a到b，选项A错误；根据法拉第电磁感应定律，由于磁感应强度均匀变化，故在回路中会产生恒定的电流，选项B正确；根据安培力公式F＝BIL，磁感应强度均匀增加，故杆所受到的安培力大小也逐渐变大，选项C错误；根据左手定则，杆所受安培力水平向左，选项D错误．二、多选题(共4小题,每小题5.0分,共20分)4.(多选)图1为一弹簧振子的示意图，弹簧的劲度系数k＝40 N/m，小球的质量m＝0.1 kg，O为平衡位置，B、C为当弹簧形变量为x时，弹簧的弹性势能为E ＝kx2.在运动过程中()图1 图2A．小球离开平衡位置的最大距离为10 cmB．小球最大加速度为80 m/s2C．在t＝0.2 s时，小球的弹性势能为0.2 JD．小球离开平衡位置的距离为5 cm 时，速度大小为m/s【答案】AC【解析】从图2得到振动的幅度为10 cm，故A正确；小球最大加速度为：a＝－＝－m/s2＝－40m/s2，故B错误；在t＝0.2 s时，小球的弹性势能为：E ＝kx2＝×40×0.12＝0.2 J，故C正确；根据机械能守恒定律，有：E ＝mv2＋kx，解得：v ＝m/s，故D错误；故选A、C.5.(多选)如图甲所示的y—x图象表示一列简谐波在沿x轴方向传播时的波形图，则图乙所示情况中，y—t图象表示的是()A．当这列波沿x轴正方向传播时，是表示a质点的振动B．当这列波沿x轴负方向传播时，是表示a质点的振动图象C．当这列波沿x轴正方向传播时，是表示b质点的振动图象D．当这列波沿x轴负方向传播时，是表示b质点的振动图象【答案】AD【解析】如果这列波沿x轴正方向传播，a质点应向上运动，b质点应向下运动，这样振动图象表示的是a质点的振动图象；如果这列波沿x轴负方向传播，a质点应向下运动，b质点应向上运动，振动图象表示的是b质点的振动图象．6.(多选)图甲为一列简谐横波在t＝0.10 s时刻的波形图，P 是平衡位置为x＝1 m处的质点，Q是平衡位置为x＝4 m 处的质点，图乙为质点Q的振动图象，则()A．t＝0.10 s时，质点Q的速度方向向上B．该波沿x轴的负方向传播C．该波的传播速度为40 m/sD．从t＝0.10 s到t＝0.25 s，质点P通过的路程为30 cm 【答案】BC【解析】据题意，甲图是一列简谐横波在t＝0.10 s时刻置向下振动，则甲图中的横波正在向左传播，故选项A错误，选项B正确；该波传播速度为：v ＝＝m/s＝40 m/s，故选项C正确；振动的质点在t＝1T内，质点运动的路程为4A；t ＝，质点运动的路程为2A；但t ＝，质点运动的路程不一定是1A；t ＝，质点运动的路程也不一定是3A.本题中从t＝0.10 s到t＝0.25 s内，Δt＝0.15 s ＝，P点的起始位置既不是平衡位置，又不是最大位移处，所以在时间内的路程不是30 cm，故选项D错误．7.(多选)一简谐横波沿x轴正方向传播，波长为λ，周期为T.t＝0时刻的波形如图甲所示，a、b是波上的两个质点．图乙是波上某一质点的振动图象．下列说法正确的是()A．t＝0时质点a的速度比质点b的大B．t＝0时质点a的加速度比质点b的大C．图乙可以表示质点a的振动D．图乙可以表示质点b的振动【答案】BD【解析】在振动的过程中，质点在平衡位置处的振动速度是最大的，所以在零时刻质点a的速度小于质点b的速度，A错误；质点偏离平衡位置越远加速度越大，质点a的加速度大于质点b的加速度，B正确；在零时刻，质点a在正向最大位移处，而质点b在平衡位置且向下运动，故题三、实验题(共3小题,每小题10.0分,共30分)8.测定电源的电动势和内电阻的实验电路和U﹣I图象如图所示；请回答下列问题：（1）如图甲所示，在闭合开关之前为防止电表过载而移动滑动变阻器的滑动头P，应放在滑动变阻器处（填“a”或“b”）（2）现备有以下器材：A．干电池1个B．滑动变阻器（0～50 Ω）C．电压表（0～3 V）D．电压表（0～15 V）E．电流表（0～0.6 A）F．电流表（0～3 A）其中电流表应选，电压表应选．（填字母代号）（3）如图乙是根据实验数据画出的U﹣I图象．由此可知这个干电池的电动势E=V，内电阻r=Ω．【答案】（1）a（2）E C（3）1.49 0.725【解析】解：（1）闭合开关之前滑动变阻器的滑动头P应（2）电源电动势大约1.5 V，因此电压表选择量程为3 V 的比较合适，故电压表选择C，电路中的电流较小，因此电流表选择0.6 A量程的E．（3）在U﹣I图象中图象与纵坐标的交点等于电源的电动势，所以由图可以读出电源的电动势为1.49 V，图象中的斜率表示电源的内阻，所以电源的内阻为：r =Ω=0.725 Ω9.在“描绘小灯泡的伏安特性曲线”实验中，使用的小灯泡为“6 V 3 W”，其他可供选择的器材有：电压表V1（量程6 V，内阻20 kΩ）电压表V2（量程20 V，内阻60 kΩ）电流表A1（量程3 A，内阻0.2 Ω）电流表A2（量程0.6 A，内阻1 Ω）变阻器R1（0～1000 Ω，0.4 A）变阻器R2（0～20 Ω，2 A）学生电源E（6～8 V）开关S及导线若干．实验中要求电压表在0～6 V范围内读取并记录下12组左右不同的电压值U和对应的电流值I，以便作出伏安特性曲线，在上述器材中，电流表应选用，变阻器应选用．在方框中画出实验的电路图．【答案】A2R2实验电路图如图所示．【解析】灯泡额定电流I =A=0.5 A，电流表应选A2（量程0.6 A，内阻1 Ω），为方便实验操作，应选最大阻值较小的滑动变阻器R2（0～20 Ω，2 A）；电压表0～6 V范围内读数，滑动变阻器应采用分压接法；灯泡正常发光时电阻R =Ω=12 Ω，灯泡电阻远小于电压表内阻，所以电流表应采用外接法，实验电路图如图所示；10.（1）在一次实验时某同学用游标卡尺测量（如图所示），示数为cm.在一次实验时某同学用螺旋测微器测量（如图），示数为mm.（2）某电阻额定电压为3 V（阻值大约为10 Ω）。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

电场、磁场和电磁场（二）典型问题一、对称和叠加思想在基本概念、规律中的应用问题 1．电场的叠加原理多个点电荷在电场中某点的电场强度等于各个点电荷单独存在时在该点产生的电场强度的矢量和，这叫做电场的叠加原理．电场强度的叠加遵循平行四边形定则．

注意：利用电场的的叠加原理再加上补偿法、等效替代法、微元法等可解决一些较复杂的问题；另外了解一些常见的电场分布对解题有着很大的帮助．

例1：(2008·山东高考)如图9－1－2所示，在y轴上关于O点对称的A、B两点有等量同种点电荷＋Q，在x轴上C点有点电荷－Q，且CO＝OD，∠ADO＝60°.下列判断正确的是( )

A．O点电场强度为零 B．D点电场强度为零 C．若将点电荷＋q从O移向C，电势能增大 D．若将点电荷－q从O移向C，电势能增大例2：如图9－1－3所示，一电子在外力作用下沿等量异种电荷的中垂线由 A→O→B匀速运动，电子重力不计，则电子所受的外力的大小和方向变化情况是( ) A．先变大后变小，方向水平向左 B．先变大后变小，方向水平向右 C．先变小后变大，方向水平向左 D．先变小后变大，方向水平向右例3：一半径为R的绝缘球壳上均匀地带有电荷量为＋Q的电荷，另一电荷量为＋q的点电荷放在球心O上，由于对称性，点电荷受力为零．现在球壳上挖去半径为r （r<静电力常量为k），方向为．

例4：如图9－1－6所示，三个完全相同的金属小球a、b、c 位于等边三角形的三个顶点上．a和c带正电，b带负电，a所带电量的大小比b的小．已知c受到a和b的静电力的合力可用图中四条有向线段中的一条来表示，它应是（） A F1 B F2 C F3 D F4

2．磁感应强度的叠加

类似于电场中两个电荷附近的电场强度是两个电荷分别单独存在时产生的场强叠加而成的，两个电流附近的磁场的磁感应强度是两个电流分别单独存在时产生的磁场的磁感应强度叠加而成的．若两个电流在某处产生的磁场的磁感应强度B1、B2不在同一直线上时，则应用平行四边形定则进行矢量合成可求得该点的磁感应强度B.

例1：如图所示，两根平行放置的长直导线a和b载有大小相同、方向相反的电流，a受到的磁场力大小为F1，当加入一与导线所在平面垂直的匀强磁场后，a受到的磁场力大小变为F2，则此时b受到的磁场力大小变为（） A．F2 B．F1－F2 C．F1＋F2 D．2F1－F2

例2：如图11-1-4所示，电流从A点分两路对称地通过圆环形支路再汇合于B点，则圆环形的中心处O点的磁感应强度的方向是( ) A．垂直圆环面指向纸内 B．垂直圆环面指向纸外 C．磁感应强度为零 D．条件不足，无法判断

二、电容器的动态变化问题 (1)电容由电容器本身决定，与极板的带电情况无关，与电容器的电压无关． (2)公式C＝是电容的定义式，对任何电容器都适用．公式C＝是平行板电容器的决定式，只对平行板电容器适用．运用电容的定义式和决定式分析电容器相关量变化的思路 (1)确定不变量，分析是电压不变还是所带电荷量不变． (2)用决定式C＝分析平行板电容器电容的变化． (3)用定义式C＝分析电容器所带电荷量或两极板间电压的变化． (4)用E＝分析电容器极板间场强的变化．例1：(2009·福建高考)如图9－3－3所示，平行板电容器与电动势为E的直流电源(内阻不计)连接，下极板接地．一带电油滴位于电容器中的P点且恰好处于平衡状态．现将平行板电容器的上极板竖直向上移动一小段距离，则 ( )

图9－1－6 图11-1-4 A．带电油滴将沿竖直方向向上运动 B．P点的电势将降低 C．带电油滴的电势能将减小 D．若电容器的电容减小，则极板带电荷量将增大例2：在右图所示的实验装置中，平行板电容器的极板B与一灵敏的静电计相接，极板A接地。若极板A稍向右移动一点，由观察到的静电计指针变化作出平行板电容器电容变大的结论的依据是 ( ) A．两极板间的电压不变，极板上的电量变小； B．两极板间的电压不变，极板上的电量变大； C．极板上的电量几乎不变，两极板间的电压变小； D．极板上的电量几乎不变，两极板间的电压变大；

三、通电导体在磁场中的运动问题要判定通电导体在安培力作用下的运动，首先必须清楚导体所在位置的磁场分布情况，然后才能结合左手定则准确判定导体的受力情况，进而确定导体的运动方向．

例1：将一个质量很小的金属圆环用细线吊起来，在其附近放一条形磁铁，磁铁的轴线与圆环在同一个平面内，且通过圆环中心，如图11－1－9所示，当圆环中通以顺时针方向的电流时，从上往下看 ( )

A．圆环顺时针转动，靠近磁铁 B．圆环顺时针转动，远离磁铁 C．圆环逆时针转动，靠近磁铁 D．圆环逆时针转动，远离磁铁例2：如图11－1－7所示，把一重力不计的通电直导线水平放在蹄形磁铁两极的正上方，导线可以自由转动，当导线通入图示方向电流I时，导线的运动情况是(从上往下看) ( )

A．顺时针方向转动，同时下降 B．顺时针方向转动，同时上升 C．逆时针方向转动，同时下降 D．逆时针方向转动，同时上升例3：如图11-2-15所示，在倾角为300的斜面上，放置两条宽L=0.5m的平行导轨，将电源、滑动变阻器用导线连接在导轨上，在导轨上横放一根质量m=0.2kg的金属杆ab，电源电动势E=12V，内阻r=0．3Ω，金属杆与导轨间最大静摩擦力为fm=0.6N，磁场方向垂直轨道所

图11-2-15 在平面，B=0.8T．金属杆ab的电阻为0.2Ω，导轨电阻不计．欲使杆的轨道上保持静止，滑动变阻器的使用电阻的范围多大?(g取10m／s2)

四、带电粒子的在场中的运动问题 1.研究对象 (1)基本粒子：如电子、质子、α粒子、离子等除有说明或有明确的暗示以外，一般都不考虑重力(但并不忽略质量)． (2)带电颗粒：如液滴、油滴、尘埃、小球等，除有说明或有明确的暗示以外，一般都不能忽略重力．

2．带电粒子的加速及处理方法 (1)运动状态分析：带电粒子沿与电场线平行的方向进入匀强电场，受到的电场力与运动方向在同一直线上，做匀加速直线运动．

(2)用功能观点分析：粒子动能的变化量等于电场力对它所做的功(电场可以是匀强或非匀强电场)．

若粒子的初速度为零，则：qU＝mv2/2；若粒子的初速度不为零，则：qU＝mv2/2－mv02/2 讨论带电粒子在电场中做直线运动(加速或减速)的方法： (1)能量方法——能量守恒定律； (2)功能关系——动能定理； (3)力和加速度方法——牛顿运动定律，匀变速直线运动公式．例1：如图9－3－6所示，水平放置的A、B两平行板相距h，上板A带正电．现有质量为m、电荷量为＋q的小球在B板下方距离为H处，以初速度v0竖直向上从B板小孔进入板间电场，欲使小球刚好打到A板，A、B间电势差UAB应为多大？

例2：如图9－4－14所示，两平行金属板竖直放置，左极板接地，中间有小孔．右极板电势随时间变化的规律如图所示．电子原来静止在左极板小孔处．（不计重力作用）下列说法中正确的是（）

A.从t=0时刻释放电子，电子将始终向右运动，直到打到右极板上 B.从t=0时刻释放电子，电子可能在两板间振动 t

u U

-Uo 2T T

图9－4－14 C.从t=T/4时刻释放电子，电子可能在两板间振动，也可能打到右极板上 D.从t=3T/8时刻释放电子，电子必将打到左极板上例3：两个半径均为R的圆形平板电极，平行正对放置，相距为d，极板间的电势差为U，板间电场可以认为是均匀的．一个α粒子从正极板边缘以某一初速度垂直于电场方向射入两极板之间，到达负极板时恰好落在极板中心．已知质子带电荷量为e，质子和中子的质量均视为m，忽略重力和空气阻力的影响，求：(1)极板间的电场强度E；

(2)α粒子在极板间运动的加速度a； (3)α粒子的初速度v0.

例4：(2009·福建高考)如图9－3－4甲所示，在水平地面上固定一倾角为θ的光滑绝缘斜面，斜面处于电场强度大小为E、方向沿斜面向下的匀强电场中．一劲度系数为k的绝缘轻质弹簧的一端固定在斜面底端，整根弹簧处于自然状态．一质量为m、带电荷量为q(q＞0)的滑块从距离弹簧上端为s0处静止释放，滑块在运动过程中电荷量保持不变，设滑块与弹簧接触过程没有机械能损失，弹簧始终处在弹性限度内，重力加速度大小为g.

(1)求滑块从静止释放到与弹簧上端接触瞬间所经历的时间t1； (2)若滑块在沿斜面向下运动的整个过程中最大速度大小为vm，求滑块从静止释放到速度大小为vm的过程中弹簧的弹力所做的功W；

(3)从滑块静止释放瞬间开始计时，请在图9－3－4乙中画出滑块在沿斜面向下运动的整个过程中速度与时间关系v－t图象．图中横坐标轴上的t1、t2及t3分别表示滑块第一次与弹簧上端接触、第一次速度达到最大值及第一次速度减为零的时刻，纵坐标轴上的v1为滑块在t1时刻的速度大小，vm是题中所指的物理量．

例6：如图11-11(a)所示，两块水平放置的平行金属板A、B，板长L=18.5 cm，两板间距d=3 cm，两板之间有垂直于纸面向里的匀强磁场，磁感应强度B=6.0×10-2 T，两板加上如图(b)所示的周期性变化的电压，带电时A板带正电．当t=0时，有一个质量m=1.0×10-12 kg，带电荷量q=1.0×10-6 C的粒子，以速度v=600 m／s，从距A板 2.5 cm处，沿垂直于磁场、平行于两板的方向射入两板之间，若不计粒子的重力，取π＝3.0，求： 1.粒子在0~1×10-4 s内做怎样的运动?位移多大? 2.带电粒子从射入到射出板间所用的时间．

例7：如图11-3-9所示，ab是匀强磁场的左边界，右边范围足够大，磁场方向垂直纸面向里，在磁场中有一粒子源s，它可以不断地在纸平面中向各个方向发射出速度为v、电荷为＋q、质量为m的粒子（不计粒子的重力）．已知匀强磁场的磁感应强度为B，s到ab的垂直距离恰好等于粒子在磁场中运动的轨道半径．求在边界ab上可以有粒子射出的范围．

b × × × × × × × × s × × × × · B

图11-3-9

图11-11
