大体积混凝土
大体积混凝土浇筑工艺
大体积混凝土浇筑工艺(1) 大体积混凝土的整体性要求高，为确保其整体性浇筑时应严格控制，合理分段、分层浇捣，使混凝土浇筑成型沿高度均匀上升，常规要求一次性连续浇筑，浇筑应在室外气温较低时进行，混凝土浇筑温度不宜超过28℃（混凝土浇筑温度系指混凝土振捣后，在混凝土50～100mm深处的温度）。
施工操作工艺应做到分层浇筑、分层捣实，但必须保证上下层混凝土在初凝前结合好，以防止形成施工缝，影响大体积混凝土的整体性。
(2) 大体积混凝土浇筑方案，应根据设计要求的整体性，结构的形式及大小，配筋的疏密，混凝土的级配、供应等具体情况，适当选用以下三种方式：①全面分层。
在整个浇筑体上展开全面分层作业，也就是将混凝土分层循环连续浇筑，各层之间的搭接必须在混凝土初凝前浇捣完毕，直至浇筑结束为止。
这种施工方案适用于结构的平面尺寸不很大的工程。
浇捣作业可从短边开始，沿长边推进。
如作业面较大时也可分成两段同时作业，从中间向两端展开或从两端向中间推进。
②分段分层作业方法。
适用于板式结构大体积混凝土的浇筑；其厚度不宜过大，但面积或长度属于较大的混凝土结构。
混凝土的浇捣从底层开始作业，进行一定距离后再回来浇筑第二层，依次向前浇筑以上各分层。
各分层浇筑工序必须在上下层混凝土初凝前完成，详见图3.3.2.4-5所示。
图3.3.2.4-5 分段分层浇筑混凝土方案图3.3.2.4-6 斜面分层浇筑混凝土方案③斜面分层浇筑混凝土方法适用于结构的长度超过厚度三倍的情况。
振捣作业应从浇筑层的下端开始，逐层上移，以确保混凝土浇筑质量（详见图3.3.2.4-6）。
综合所述，浇筑混凝土的分层厚度决定于振动器的振动棒长度和振动力的大小，也应考虑混凝土作业量大小和可能浇筑的工作量的多少，常规投料以厚度200～300mm为宜。
④浇筑大体积混凝土时，必须采取措施防止混凝土在浇筑过程中产生离析现象。
浇筑时应控制混凝土的自由倾落高度，如高度超过2m时，应沿落距（流程）设置串筒、溜槽、溜管等进行下料。
大体积混凝土有哪几种浇筑方案
大体积混凝土有哪几种浇筑方案在进行大体积混凝土浇筑时，有以下几种常见的方案：1. 手工浇注：手工浇注是最基本的混凝土浇筑方法之一。
它适用于较小的面积和较浅的混凝土层厚度。
施工人员使用铲子、扫帚和木条等工具，将混凝土均匀地倒入浇筑区域，然后用均匀的压实工具进行压实。
这种方法适用于需要较高的精度和可控性的浇筑作业。
2. 泵浇注：泵浇注适用于大面积和较高的混凝土层厚度。
通过橡胶管将混凝土从搅拌站或混凝土搅拌车输送到浇筑区域。
泵浇注可以快速高效地完成大体积混凝土浇筑作业，减少人工劳动强度。
同时，它还可以在高楼建筑和狭窄的施工场地中使用。
3. 自卸式混凝土搅拌车浇注：自卸式混凝土搅拌车浇注是一种常见的混凝土浇筑方法。
搅拌车将混凝土从搅拌站运送到浇筑区域。
由于自卸式混凝土搅拌车的容量较大，可以一次性浇筑大量的混凝土。
这种方法适用于大型施工项目，如道路、桥梁和大型建筑物的施工。
4. 喷射浇注：喷射浇注是一种高效的混凝土浇筑方法。
通过用高速气流将混凝土喷射到浇筑区域，使其均匀分布并与已浇筑的混凝土层结合紧密。
这种方法适用于需要在短时间内完成大量施工的场合，如隧道、地下停车场和地下工程。
附件：本文档涉及的附件包括施工平面图、施工工艺图、施工材料清单、施工进度计划等。
法律名词及注释：1. 混凝土：指由水泥、砂、骨料和外加剂等组成的人工石材。
2. 浇筑：指将混凝土倒入浇筑区域，使其凝固成型。
3. 施工：指根据设计要求和工程规范进行建筑和工程的施工作业。
在进行大体积混凝土浇筑时，有以下几种常见的方案：1. 分层浇筑法：将混凝土按照分层的方式进行浇筑。
首先，在基础上浇筑第一层混凝土，然后进行养护，等待其达到一定强度后，再浇筑第二层混凝土。
重复这个过程，直至所有层次的混凝土完成浇筑。
这种方法适用于需要保证每层混凝土强度和连续性的工程。
2. 连续浇筑法：将混凝土连续地进行浇筑。
在施工过程中，混凝土不间断地被输送到施工区域，保持连续的施工。

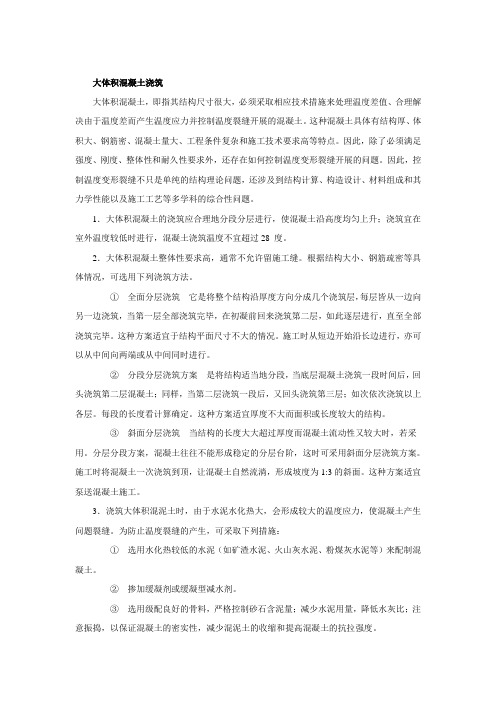

大体积混凝土浇筑
大体积混凝土浇筑大体积混凝土，即指其结构尺寸很大，必须采取相应技术措施来处理温度差值、合理解决由于温度差而产生温度应力并控制温度裂缝开展的混凝土。
这种混凝土具体有结构厚、体积大、钢筋密、混凝土量大、工程条件复杂和施工技术要求高等特点。
因此，除了必须满足强度、刚度、整体性和耐久性要求外，还存在如何控制温度变形裂缝开展的问题。
因此，控制温度变形裂缝不只是单纯的结构理论问题，还涉及到结构计算、构造设计、材料组成和其力学性能以及施工工艺等多学科的综合性问题。
1．大体积混凝土的浇筑应合理地分段分层进行，使混凝土沿高度均匀上升；浇筑宜在室外温度较低时进行，混凝土浇筑温度不宜超过28 度。
2．大体积混凝土整体性要求高，通常不允许留施工缝。
根据结构大小、钢筋疏密等具体情况，可选用下列浇筑方法。
①全面分层浇筑它是将整个结构沿厚度方向分成几个浇筑层，每层皆从一边向另一边浇筑，当第一层全部浇筑完毕，在初凝前回来浇筑第二层，如此逐层进行，直至全部浇筑完毕。
这种方案适宜于结构平面尺寸不大的情况。
施工时从短边开始沿长边进行，亦可以从中间向两端或从中间同时进行。
②分段分层浇筑方案是将结构适当地分段，当底层混凝土浇筑一段时间后，回头浇筑第二层混凝土；同样，当第二层浇筑一段后，又回头浇筑第三层；如次依次浇筑以上各层。
每段的长度看计算确定。
这种方案适宜厚度不大而面积或长度较大的结构。
③斜面分层浇筑当结构的长度大大超过厚度而混凝土流动性又较大时，若采用。
分层分段方案，混凝土往往不能形成稳定的分层台阶，这时可采用斜面分层浇筑方案。
施工时将混凝土一次浇筑到顶，让混凝土自然流淌，形成坡度为1:3的斜面。
这种方案适宜泵送混凝土施工。
3．浇筑大体积混泥土时，由于水泥水化热大，会形成较大的温度应力，使混凝土产生问题裂缝。
为防止温度裂缝的产生，可采取下列措施：①选用水化热较低的水泥（如矿渣水泥、火山灰水泥、粉煤灰水泥等）来配制混凝土。
②掺加缓凝剂或缓凝型减水剂。
大体混凝土的特点
大体混凝土的特点包括以下几个方面：
1. 高强度：大体积混凝土是一种高性能混凝土，具有比普通混凝土更高的强度指标，可达到每平方米100兆帕以上。
2. 耐久性好：大体积混凝土在长期使用过程中，不受冲击、震动、裂缝等外界因素的影响，具有很好的耐久性。
3. 使用寿命长：由于大体积混凝土的高强度和优异的耐久性，可有效的提高建筑结构的使用寿命。
4. 节约成本：大体积混凝土在减少钢筋等使用量的同时，还能够有效地降低建筑结构的维护成本。
5. 施工便捷：相比于传统建筑材料，大体积混凝土施工过程简便，施工时间明显缩短。
6. 结构厚实：大体积混凝土的混凝土量大，工程条件复杂，施工技术要求高。
7. 水泥水化热较大：大体积混凝土在施工过程中容易产生较大的水泥水化热，易使结构物产生温度变形。
大体混凝土的应用广泛，包括桥梁建设、地下隧道、高层建筑等。
大体积混凝土施工规范
4原材料、配合比、制备及运输4.1 一般规定大体积混凝土配合比的设计除应符合工程设计所规定的强度等级、耐久性、抗渗性、体积稳定性等要求外，尚应符合大体积混凝土施工工艺特性的要求，并应符合合理使用材料、降低混凝土绝热温升值的要求。
大体积混凝土的制备和运输，除应符合设计混凝土强度等级的要求外，尚应根据预拌混凝土供应运输距离、运输设备、供应能力、材料批次、环境温度等调整预拌混凝土的有关参数。
4.2原材料配制大体积混凝土所用水泥的选择及其质量，应符合下列规定：1所用水泥应符合现行国家标准《通用硅酸盐水泥》GB 175的有关规定，当采用其他品种时，其性能指标必须符合国家现行有关标准的规定；2应选用中、低热硅酸盐水泥或低热矿渣硅酸盐水泥，大体积混凝土施工所用水泥其3d 水化热不宜大于240KJ/ ，7d的不宜大于270KJ/ ;3当混凝土有抗渗指标要求是，所用水泥的铝酸三钙含量不宜大于8% ;4所用水泥在搅拌站的入机温度不应大于60r o水泥进场时应对水泥品种、强度等级、包装或散装仓号、出厂日期等进行检查，并对其强度、安定性、凝结时间、水化热等性能指标及其必要的性能进行复查。
4.2. 3骨料的选择，除应符合国家现行标准《普通混凝土用砂、石质量及检验方法标准》JGJ 52的有关规定外，尚应符合下列规定：1细骨料宜采用中砂，其细度模数宜大于2.3含泥量不大于3% ;2粗骨料宜选用粒径5~31.5mm，并应连续级配，含泥量不应大于1% ；3应选用非碱活性的粗骨料；4当采用非泵送施工时，粗骨料的粒径可适当增大。
粉煤灰和粒化高炉矿渣粉，其质量应符合现行国家标准《用于水泥和混凝土中的粉煤灰》GB 1596和《用于水泥和混凝土中的粒化高炉矿渣粉》GB/T 18046的有关规定。
所用外加剂的质量及应用技术，应符合现行国家标准《混凝土外加剂》GB8076、《混凝土外加剂应用技术规范》GB50119和有关环境保护的规定。
外加剂的选择除应满足本规范第条的规定外，尚应符合下列要求：1外加剂的品种、掺量应根据工程所用胶凝材料经试验确定；2应提供外加剂对硬化混凝土收缩等性能的影响；3耐久性要求较高或寒冷地区的大体积混凝土，宜采用引气剂或引气减水拌和用水的质量应符合国家现行标准《混凝土用水标准》JGJ 63的有关规定。
大体积混凝土施工计算
大体积混凝土施工计算1.确定混凝土的用量：首先需要确定需要浇注的混凝土的用量。
这可以通过建筑设计图纸和工程规范来确定。
通常，建筑设计图纸会标明每个构件的尺寸和混凝土的厚度，可以通过计算来确定混凝土的用量。
2.计算混凝土的配比：根据混凝土的用途和工程要求，需要确定混凝土的配比。
混凝土配比的计算通常根据设计强度等因素来确定，可以通过实验室试验和设计经验来确定。
3.确定混凝土的施工方式：根据工程要求和具体情况，需要确定混凝土的施工方式。
常见的施工方式包括手工浇筑、泵送和输送带输送等。
不同的施工方式需要考虑不同的因素，如施工工艺、施工设备和工期等。
4.确定混凝土的浇筑时间和速度：根据混凝土的用途和施工方式，需要确定混凝土的浇筑时间和速度。
在施工过程中，需要保证混凝土的浇筑均匀和连续，以避免出现冷接缝和质量问题。
5.考虑混凝土的收缩和变形：混凝土在施工过程中会出现收缩和变形的现象。
因此，在计算混凝土用量和配比时，需要考虑混凝土的收缩和变形对工程质量的影响，并采取相应的措施进行控制。
6.考虑混凝土的温度控制：在大体积混凝土施工中，混凝土的温度控制非常重要。
混凝土的温度会影响混凝土的强度和耐久性。
因此，在施工过程中，需要采取措施控制混凝土的温度，如降温剂、保温材料和浇注顺序等。
7.考虑混凝土的养护：混凝土在施工后需要进行养护，以提高混凝土的强度和耐久性。
养护工作包括湿润养护、防止混凝土干燥和防止混凝土受到外界影响等。
在计算混凝土用量和配比时，需要考虑养护工作对混凝土施工的要求。
大体积混凝土施工计算需要考虑多个因素，包括混凝土用量、混凝土配比、施工方式、浇筑时间和速度、混凝土收缩和变形、温度控制以及混凝土的养护。
通过合理计算和控制，可以确保混凝土施工的质量和安全，保证工程的顺利进行。
在实际施工中，需要根据具体情况和工程要求，综合考虑各个因素，制定合理的施工方案和措施。
同时，施工过程中需要进行监测和质量控制，及时发现和解决问题，确保混凝土的质量和工程的成功完成。
大体积混凝土专项方案
大体积混凝土专项方案一、混凝土浇筑施工（一）浇筑前准备工作浇筑前应将钢筋内杂物进行清理，对混凝土垫层应浇水润湿，但基层表面不应留有积水。
项目测量员密切关注，及时组织定位测量放线复核工作，做好柱、剪力墙等部位钢筋的轴线控制工作。
投入足够的劳动力，并密切关注天气变化情况，合理安排施工工序穿插，以尽可能快的速度完成混凝土浇筑施工任务。
（二）混凝土浇筑施工方法1、混凝土浇筑采用斜向推进、分层浇筑的方法，每层浇筑厚度500mm 左右，由远端向泵方向斜向推进的方式组织施工。
2、混凝土振捣采用插入式振捣器，振捣棒要求快插慢拔，保证振捣棒下插深度和混凝土有充分的时间振捣密实。
振捣点的间距按照振捣棒作用半径的1.5 倍一般以400～500mm 进行控制。
振捣时间控制具体以混凝土不再下沉并无气泡产生为准。
振捣应随下料进度，均匀有序的进行，不可漏振，亦不可过振；3、钢筋密集处要求多次振捣，保证该处混凝土密实到位，注意不要一次振捣时间过长，防止局部混凝土过振离析。
在预埋件和钢筋交错密集区域，需用粗钢筋棒辅以人工插捣。
对于柱墙插筋的部位，亦必须遵循上述原则，保证其位置正确，在混凝土浇筑完毕后，应及时复核轴线，若有异常，应在混凝土初凝之前及时校正；4、结构板面上翻起墙体段以及板面粗钢筋，都是容易在振捣后、初凝前容易出现早期沉缩裂缝的部位，必须通过控制补充下料和二次振捣予以消除；1）凡板面上有墙体“吊脚模板”部位，应控制下料，在板浇平振实后，稍作停歇，再浇板面上“吊脚模板”内的墙体，浇筑墙体并振捣之后，不得再插捣“吊脚模板”附近墙体，必要时可用木槌适度敲打“吊脚模板”外侧，使可能存在的沉缩裂缝闭合；2）有埋管部位及表面有粗大钢筋部位，振捣之后、初凝之前易在混凝土表面出现沉缩裂缝，应及时用磨光机或人工压抹予以消除；3）混凝土表面水分散失，接近初凝时会在表面形成不规则裂缝，应及时用磨光机或人工压抹予以消除。
处理之后，应防止水分继续蒸发使混凝土表面干缩，应及时进行蓄湿养护；5、混凝土板面标高控制采用每隔2m 设标筋找平，浇筑工程中辅以水准仪抄平校核；6、混凝土分两次找平，第一次随振捣随找平，表面还留有部分水分时立即进行第二次找平，并随即覆盖塑料薄膜，以免因表面水分散失过快导致干缩裂缝出现的几率增加。
大体积混凝土养护
大体积混凝土养护
1、大体积混凝土应采取保温保湿养护。
在每次混凝土浇筑完毕后，除应按普通混凝土进行常规养护外，保温养护应符合下列规定：
1应专人负责保温养护工作，并应进行测试记录；
2保湿养护持续时间不宜少于14d,应经常检查塑料薄膜或养护剂涂层的完整情况，并应保持混凝土表面湿润；
3保温覆盖层拆除应分层逐步进行，当混凝土表面温度与环境最大温差小于20C。
时，可全部拆除。
2、混凝土浇筑完毕后，在初凝前宜立即进行覆盖或喷雾养护工作。
3、混凝土保温材料可采用塑料薄膜、土工布、麻袋、阻燃保温被等，必要时，可搭设挡风保温棚或遮阳降温棚。
在保温养护中，应现场监测混凝土浇筑体的里表温差和降
温速率，当实测结果不满足温控指标要求时，应及时调整保温养护措施。
4、高层建筑转换层的大体积混凝土施工，应加强养护，侧模和底模的保温构造应在支模设计时综合确定。
5、大体积混凝土拆模后，地下结构应及时回填土；地上结构不宜长期暴露在自
然环境中。
大体积混凝土专项施工方案(详细)
大体积混凝土专项施工方案(详细)一、前期准备工作在进行大体积混凝土施工之前，需要进行充分的前期准备工作，以确保施工顺利进行。
前期准备工作包括但不限于以下几个方面：1.1 场地准备确保施工场地平整、无杂物，并根据实际需求做好场地的标识和围栏设置，以确保施工安全。
1.2 材料准备购买足够的混凝土原材料，并根据具体配比要求做好混凝土配料工作。
1.3 设备准备准备好所需的施工设备，包括搅拌机、浇筑设备、抹平机等，确保设备运转正常。
二、施工流程大体积混凝土施工的流程主要包括以下几个步骤：2.1 模板安装根据设计要求，安装好混凝土浇筑所需的模板，确保模板牢固、符合要求。
2.2 混凝土浇筑根据预定的浇筑计划，进行混凝土的浇筑工作，确保施工过程中混凝土均匀、质量稳定。
2.3 等待固化混凝土浇筑完成后，需等待一定时间进行固化，以确保混凝土强度满足要求。
三、质量控制在进行大体积混凝土施工过程中，质量控制是非常重要的环节，下面列出几点质量控制的要点：3.1 严格按照设计要求进行施工在施工过程中，必须严格按照设计要求进行施工，确保施工质量符合标准。
3.2 定期检查施工过程中需定期检查混凝土质量，发现问题及时处理，以确保施工质量。
3.3 质量验收混凝土施工完成后，进行质量验收，确保混凝土质量符合要求，达到设计标准。
四、安全措施在进行大体积混凝土施工时，安全是首要考虑的因素，下面列出几项安全措施：4.1 人员防护施工现场必须配备完备的人员防护设施，确保施工人员安全。
4.2 设备检查施工设备必须定期检查，确保设备运行正常，不存在安全隐患。
4.3 紧急预案制定紧急预案，确保在发生意外情况时能够及时处理，保障施工人员安全。
五、总结综上所述，大体积混凝土专项施工需要在前期准备工作、施工流程、质量控制和安全措施等方面都进行充分考虑，以确保施工工作顺利进行，达到预期效果。
只有做好各个方面的工作，才能保障大体积混凝土施工的质量和安全。
大体积混凝土施工方案
大体积混凝土施工方案1. 引言大体积混凝土是指单个构件的体积较大（通常超过1000立方米）的混凝土施工。
由于其体积较大，施工过程中需要考虑混凝土的浇筑、养护等问题。
本文将介绍大体积混凝土施工的一般方案。
2. 混凝土配合比设计在进行大体积混凝土施工之前，需要进行混凝土配合比设计。
配合比设计应根据工程要求、混凝土强度等因素进行合理设计，以确保施工过程中混凝土的强度和耐久性。
3. 浇筑计划制定在进行大体积混凝土施工之前，需要制定详细的浇筑计划。
浇筑计划应包括施工进度、浇筑顺序、浇筑方法等内容，以确保施工过程中的顺利进行。
4. 施工现场准备工作在进行大体积混凝土施工之前，需要进行一系列的施工现场准备工作。
包括但不限于：•确保施工场地平整，并清除障碍物；•搭建临时浇筑平台，以支撑和固定混凝土模板；•准备混凝土材料，包括水泥、砂、石子等；•配备必要的施工设备，如搅拌机、输送泵等。
5. 混凝土浇筑在进行大体积混凝土施工时，需要将混凝土进行适当的浇筑。
浇筑操作应根据浇筑计划进行，保证混凝土的均匀性和密实性。
5.1 浇筑方法大体积混凝土的浇筑方法可以采用自流平或泵送等方式。
选择适当的浇筑方法可以提高施工效率，减少浪费。
5.2 浇筑顺序大体积混凝土的浇筑顺序应根据浇筑计划来确定。
一般情况下，应从底部向上逐层浇筑，以保证混凝土的连续性和一致性。
5.3 浇筑注意事项在进行大体积混凝土施工时，需要注意以下事项：•控制混凝土的坍落度，以确保施工质量；•控制混凝土的浇筑速度，避免过快或过慢导致质量问题；•在浇筑过程中注意混凝土与模板之间的顺畅，避免混凝土冒渗或渗漏；•在混凝土浇筑完毕后进行养护，保持适当的湿度和温度。
6. 混凝土养护大体积混凝土施工后，需要进行适当的养护以确保混凝土的强度和耐久性。
养护过程应根据混凝土特性和养护要求进行，通常包括保持湿度、控制温度等操作。
7. 施工质量控制在进行大体积混凝土施工时，需要进行施工质量控制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目前国内在工程实际中广泛应用与温度检测的手段主要通过温度监测，控制温差和降温速率来实现对结构混凝土收缩变形的控制，常用的玻璃温度计，JD型直读式数字温度度价格便宜，操作方便，但无法实现远程自动记录和显示功能，只可用于小型工程。电子电位差计和热电阻测温装置，测试精度提高，但受温度和测试距离的影响要进行修正，抗外界电干扰性能差，有的虽能自动记录数据，但事后才能复现曲线，无法满足实时显示功能，不利于知道养护工作。
保密要点：
（1）混凝土内部温度实时监测系统中软件部分为自主开发的产品对外保密。
（2）混凝土内部预埋中冷却水管系统的设计等参数选择，具有自主知识产权，对外保密。
（3）混凝土内部温度无线监测装置（实用新型专利、专利号ZL2005.20105888.证书号年853328号）
技术水平和技术难度（与省内外同类技术水平比较）：
3、西北工业生产国家实验室风洞设备基础2005
本工法关键技术
名称与鉴定时间
混凝土内部实时温度监控技术
2000年8月
本工法关键技术
获成果奖励的情况
工法内容简介：
本工法是以混凝土内部实时温度监测系统依托，为建筑工程大体积混凝土在施工阶段预防温度应力可能导致温差压力裂缝的产生，提供综合可行的施工方法。
水泥混凝土在施工过程中由于水泥水化放出大量的水化热，大体积混凝土结构内部热量不易散发，使中心温度与外层混凝土发生巨大的温差，若不能得到控制（保持一定的内外温差和降温速率）则会产生有害的温度应力裂缝，产生时会破坏大体积混凝土的整体性，使耐久性下降（地下水渗入和钢筋腐蚀的发生等原因），采用本工法施工大体积混凝土可很好的监测混凝土内外部温度，并根据混凝土内部温度变化情况，采取相应的技术措施，达到保证大体积混凝土施工质量和满足混凝土耐久性的要求。
回收期（年）
0．133
年份
新增产值
新增利润
新增税收
创收外汇（美元）
节支总额
直接
间接
直接
间接
直接
间接
直接
间接
直接
间接
2003
62．58
3．44
106．6
2004
22．82
1．26
26．2
2005
19．58
1．08
27．2
2006
23．00
1．26
30．0
合计
128．00
7．04
190．00
社会效益：
1.由于采用本项目成套技术所完成117面大体积混凝土工程，质量达到设计要求。这本地区建筑工程质量的提高和新技术推广起到重要的促进作用。
4.按以当时的气候条件提出合理可行的保温保湿措施。
5.根据测温结果和气候条件提出允许进行施工放线时的温度，拆模时的温度和中止保温养护的温度为施工单位提高效率缩短工期，提供依据。
关键技术及保密点（有专利权的，请注明专利号）：
关键技术：（1）大体积混凝土施工阶段全过程质量控制技术
（2）混凝土内部温度实时监测设备技术
3.课题组负责人崔庆怡作为“钢筋混凝土结构裂缝控制指南”的编委会成员，参与其中施工过程混凝土裂缝控制总分章节和工程实例的编写工作，该书已于2004年化学工业出版社出版，2006年再版（主编为中国建筑科学研究院韩素芳教授，耿维恕教授）该书在国内建筑工程得裂缝控制方面起到指导作用。
2.积极持之以恒的推广工业废渣粉煤灰利用技术使本地区在1997年时，作林体积混凝土粉煤灰时掺入量仅为35kg/立方米至2006年西安市商品混凝土企业平均掺入100kg/立方米，在商品混凝土行业中年利用粉煤灰达30万砘节约水泥约25吨，使资源达到充分利用，减少粉煤灰灰场占地面积，以及对大气环境的污染。
自1999年至今本项目共完成117项（按合同编号）130个单体大体积混凝土施工设计和现场实施控制导工作，由于采用了本项目成套技术对裂缝控制进行全过程控制，在施工单位，混凝土供应商共同努力下，无一例出现贯穿性温差应力裂缝，工程质量得到业主、施工单位好评，作为建筑新技术一部分，其中1999年5月完成陕西信息大厦（191m51层）筏板厚度3.0/3.5m，一次浇筑6770立方米，混凝土强度等级C50高强、超厚混凝土大体积筏板工程。2001年陕西渭南电信生产楼（114m、22层）筏板厚度1.8m，一次浇筑330立方米，混凝土强度等级C45，混凝土大体积筏板承台基础梁工程，分别荣获2002年和2003年建设部建筑新技术示范工程荣誉称号。
本工法包括内容为：
1.在混凝土施工前期对原材料性能及配合比加以事前控制，降低混凝土的放热总量，降低混凝土温升。
2.在浇筑混凝土过程中针对不同的混凝土工程结构，确定重点监控部位和测温度的布置、
3.利用混凝土内部实时温度监测系统，随时测报，记录混凝土结构中的温度信息，并根据温度发展变化的趋势，提出有针对性的措施，
本项目开发的测温系统采用先进数字温度传感器，经过数据采集器与计算机联网，通过自主开发软件，自动记录，显示混凝土内外温度，测点的降温曲线，可连续工作一个月以上，工作半径在500m以内，温度显示最小读数0.1℃，具有良好的抗电信号干扰能力，通过软件测评和机构的认证，经鉴定处于国内先进水平。
工法应用情况及应用前景：
航天部运载技术研究院S10无损探伤工房3.2m超厚防辐射混凝土，西北工业大学NF-60风洞国家试验室大型设备混凝土基础，这些构筑物设计上严格要求不允许出现可见裂缝。经过本要法实施完全满足了设计要求发展前景良好。
经济效益或社会效益（包括节能和环境效益）：
经济效益单位：万元（人民币）
项目总投资额
10．0
陕西省省级工法申报表
工程名称：温度适时监控大体积混凝土施工工法
申报等级：陕西省省级工法
申报单位：陕西建工集团总公司
申报时间：2007年6月
工法名称
湿度适时实时监控大体积混凝土施工工法
主要完
成单位Байду номын сангаас
1、陕西建工集团总公司
2、陕西省建筑科学研究院
通信地址
西安市环城西路北段272号
邮编
710082
联系人
周思清
电话
87231371
主
要
完
成
者
姓名
职务
职称
所在单位
崔庆怡
顾问总工
正高工
陕西省建筑科学研究院
贾忠奎
工程师
陕西省建筑科学研究院
高宗祺
院长
正高工
陕西省建筑科学研究院
陆建勇
总工程师
正高工
陕西省建筑科学研究院
张昌叙
顾问总工
正高工
陕西省建筑科学研究院
本工法应用的
工程名称及时间
1、陕西信息大厦1999
2、渭南电信生产楼2001
