钻孔灌注桩设计说明
长螺旋钻孔灌注桩施工方案
施工方案一、总体概述（一）、编制说明1、编制依据（1）、设计施工图纸资料及技术说明；（2）、本项目岩土工程勘察报告；（3）、本工程建筑施工场地现场踏勘；2、技术标准及规范本工程施工采用的有关国家、行业技术标准及规范如下：《建筑工程施工质量验收统一标准》（GB50300-2013）《建筑地基基础工程施工质量验收规范》（GB50202-2002）《建筑桩基技术规范》（JGJ94-2008）《建筑基桩检测技术规范》（JGJ106-2003）《混凝土结构工程施工质量验收规范》（GB50204-2002）《建筑地基基础设计规范》（GB50007-2011）《建筑地基处理技术规范》（JGJ79-2012）国家、行业、地方新近颁布的有关规程、规范、规定。
（二）、工程概况工程名称：建设单位：设计单位：建设地点：本工程位于，为工程，桩基础工程为储罐设备基础，桩基工程设计采用机械钻孔灌注桩，储罐设备基础桩直径为800mm，桩长平均12m。
其中承压桩钢筋笼由10根HRB400，Ф 14长纵筋、螺旋筋HPB8@100组成，螺旋筋螺旋筋HPB8@200组成；灌注桩采用C30混凝土。
（三）、施工总体部署桩基施工采用机械钻孔灌注桩，施工过程中遵循先深后浅、先大后小，分区、分阶段施工组织等原则。
二、施工现场平面布置（一）、施工现场平面布置本着满足施工、便于管理、文明规范、符合业主要求的原则进行。
（二）、临时设施搭建、临时道路布置1、施工场地处理及现场排水施工场地处理平整度不大于1/100，施工前将场地所有杂草清除干净，对部分地势低洼地带进行土方回填并压实，保证地表水顺利排放。
2、施工临时道路根据现场踏勘，车辆从场外市政道路可直达施工地点。
雨天场内须修筑临时道路，临时道路修筑宽度为4.5米，采用道渣进行铺填并压实，铺填厚度为50cm，然后在平整压实的场地上铺填道渣，铺填的道渣要分2-3次进行铺垫，分层压实。
场内道路要做好维护,不定期进行修补,确保物资、材料运输通畅。
冲击钻孔灌注桩施工方案
堤防专项维修工程冲击锤成孔灌注桩施工方案、施工准备（一）、材料1、混凝土和钢筋均与钻孔灌注桩相同。
（二）、工器具1、机械设备：CK-900型冲击锤孔机、双筒卷扬机和水泵。
2、主要工具：冲锤、钢护筒、掏渣筒、钢吊绳；测渣铁砣、下料斗、卸料槽、导管、预制混凝土塞。
（三）作业条件1、施工钢排架搭设牢固，施工机械检验合格。
2、施工临时供水、供电、材料运输准备完毕。
3、桩基测量控制桩、水准基点桩已经设置并经复核，桩位已标志。
二、操作工艺（一）工艺流程锤孔桩施工工艺流程图成孔时应先在孔口设圆形钢板护筒，护筒内径应比锤头直径略大，顶面宜高出常水位，还应满足筒内泥浆面的高度要求。
护筒埋置深度应埋入河床面以下lm。
桩基护筒埋设采用打入法，利用平台上钢制导向架导向和振动沉桩锤打入。
埋设时，护筒中心轴线应对正测量标定的桩位中心，其偏差不得大于5cm,并应严格保持护筒的竖直位置。
然后使冲孔机就位，冲击锤应对准护筒中心，开始的障碍物区域内将锤提高至1.5〜2.0m进行锤进，通过障碍物区域后，锤高约0.5m，以减小对周边土层的影响。
在造孔时要将孔内残渣排出孔外，,勤抽碴，使锤头经常冲击新鲜地层。
吊锤头的钢丝绳必须选用同向捻制、柔软优质、无死弯和断丝者，安全系数不应小于1.2，钢丝绳与锤头间须设转向装置并连接牢固，锤孔过程中应经常检查其状态及转动是否正常、灵活。
主绳与锤头的钢丝绳搭接时，两根绳径应相同，捻扭方向必须一致。
（三）、泥浆选用、冲击造孔、泥浆循环开锤时先在孔内灌注泥浆，泥浆相对密度等指标根据土层情况而定。
如孔中有水，可直接投入粘土，用冲击锥以小冲程反复冲击造浆。
泥浆比重：孔底泥浆比重砂黏土不宜大于1.3。
在锤进过程中,应注意地层变化,对不同的土层,采用不同的锤进方法。
为正确提升锤头的冲程，应在钢丝绳上油漆长度标志。
每锤进1m掏渣时，均要检查土层渣样，记录土层变化情况。
锤孔作业应连续进行，因故停锤时，必须将锤头提离孔底5m以上以防止坍孔埋锤。
基础工程双柱式桥墩钻孔灌注桩课程设计【参考借鉴】

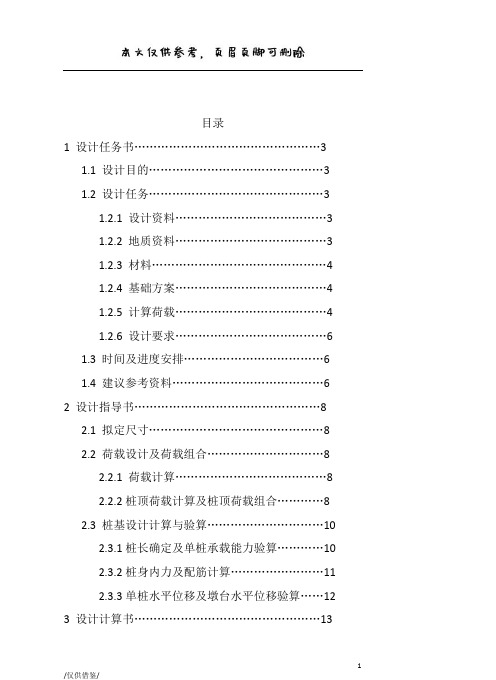

目录1 设计任务书 (3)1.1 设计目的 (3)1.2 设计任务 (3)1.2.1 设计资料 (3)1.2.2 地质资料 (3)1.2.3 材料 (4)1.2.4 基础方案 (4)1.2.5 计算荷载 (4)1.2.6 设计要求 (6)1.3 时间及进度安排 (6)1.4 建议参考资料 (6)2 设计指导书 (8)2.1 拟定尺寸 (8)2.2 荷载设计及荷载组合 (8)2.2.1 荷载计算 (8)2.2.2桩顶荷载计算及桩顶荷载组合 (8)2.3 桩基设计计算与验算 (10)2.3.1桩长确定及单桩承载能力验算 (10)2.3.2桩身内力及配筋计算 (11)2.3.3单桩水平位移及墩台水平位移验算 (12)3.1 设计拟定尺寸 (13)3.2 荷载计算及荷载组合 (13)3.3 桩基设计计算与验算 (14)3.3.1 承载能力极限状态荷载组合 (14)3.3.2 正常使用极限状态荷载组合 (17)3.4 桩基设计与验算 (20)3.4.1 桩长与单桩承载力验算 (20)3.4.2 桩的内力计算 (21)3.4.3 桩身配筋计算 (24)4 钢筋构造图 (29)4.1 钢筋用量计算 (29)4.1.1 纵筋用量计算 (29)4.1.2 普通箍筋用量计算 (29)4.1.3 横系梁主筋用量计算 (29)4.1.4 横系梁箍筋用量计算 (29)4.1.5 加劲箍筋用量计算 (29)4.1.6 定位钢筋用量计算 (30)4.1.7 伸入横系梁箍筋用量计算 (30)4.1.8 钢筋总用量 (30)4.2 配筋图 (30)4.3 三视图 (30)。
旋挖钻灌注桩作业指导书
序号 1 职 务 现场负责人 技术负责 人 数 量 序号7 职 务 数 量 1 安 全 员 1 2 1 8 测 工 3 3 钢 筋 工 2～4 9 4 电 焊 5 工电工 修 理 工 2 10 2 11 试 验 员 钻机操作员 机械司机 1 1 2 6 1 12 其 它 10 旋挖钻灌注桩作业指导书1 适用范围适用于各种土质层和砂类土、碎〔卵〕石土或中等硬度以下基岩的施工。
施工前应依据不同的地质承受不等的钻头。
目前国内常用的德国产 BG 系列和意大利的 R 系列旋挖钻机。
2 作业预备2.1 施工技术预备2.1.1 依据设计文件和环保要求，结合现场状况，编制实施性施工组织设计和施工工艺细则。
2.1.2 按有关规定和设计要求进展试桩，确定施工工艺参数和检验桩的承载力，并应具有完整的试桩资料。
2.1.3 施测墩台及孔位掌握中线，做好护桩。
2.2 场地预备2.2.1 去除杂物，换除软土，平坦压实，场地位于陡坡时， 可用枕木或型钢等搭设工作平台。
2.2.2 在场地布置中安排泥浆循环净化系统。
2.3 物资预备依据工程备好各种所需材料，还需备好各种应急物资。
2.4 人员配备〔劳动力组织承受内部队伍组织模式，施工人员要结合现场确定的施工方案、机械、人员组合、工期要求进展合理配置〕主要人员见表 1《旋挖钻灌注桩施工主要劳力安排表》表 1 旋挖钻灌注桩施工主要劳力安排表2.5 机械配备见表 2《旋钻灌注桩施工主要机械配置表》3 技术要求序机械名规格型功率数量4 砼搅拌输送3.1相关部门供给的该工程的地质勘察报告、水文地质资料、桩基工程施工图及图纸会审资料。
3.2施工现场环境和邻近区域内的地下管线〔管道、电缆〕、地下构筑物、危急建筑物、周密仪器车间等的调查资料。
3.3主要施工机械及其配套设备的技术性能资料，所需材料的检验和协作比试验，对所需的材料必需作材料的物理性能试验，并托付有资格的试验室依据所用的原材料作好混凝土的协作比试验。
(完整版)钻孔灌注桩施工规范
第五章就地灌注桩基础第一节一般规定第5.1.1条本章适用于钻、挖孔灌注桩和沈管灌注桩施工第5.1.2条就地灌注桩施工前，如设计要求或施工工艺需要时，应在现场作试桩，以核对地质和水文地质情况，鉴定桩的承载力，并根据地层情况、施工条件决定适当的施工方法。
试桩方法可参照《试桩试验办法》（见附录4-1）。
第5.1.3条钻孔灌注桩施工，必须由有经验的施工人员主持，并掌握钻孔地区地质和水文地质情况。
钻孔设备应完好，施工记录应完善。
第5.1.4条各种成孔设备（方法）的适用范围，可参考表5.1.4。
第5.1.5条钻孔灌注桩的清孔、吊装钢筋骨架、灌注水下混凝土各工序应连续快速完成。
第二节钻孔灌注桩一钻孔准备（一）场地准备第5.2.1条钻孔场地应符合以下要求：1.场地为旱地时，应清除杂物，换除软土，整平夯实；2.场地为陡坡时，可用枕木、型钢等搭设工作平台；3.场地为浅水时，宜采用筑岛法施工，筑岛时的注意事项应按本规范第三章第二节和第七章第二节有关筑岛规定执行；筑岛面积应按钻孔方法、设备大小等要求决定；①土的名称按照《公路桥涵地基与基础设计规范》JTJ024-85的规定；②单轴极限抗压强度小于30Mpa的岩石称软岩；大于30Mpa的称硬岩；小于5Mpa的称极软岩；③正反循环回转钻机（包括潜水钻机）附装坚硬牙轮钻头，可钻抗压强度达100Mpa的硬岩；④表中所列各种钻孔设备（方法）适用的成孔直径和孔深，系指国内一般情况下的适用范围，随着钻孔设备不断改进，设备功率增强，辅助措施提高，成孔直径和孔深的范围将逐渐增大。
4.场地为深水或淤泥层较厚时，可搭设工作平台，平台须牢固稳定，能承受工作时所有静、动荷载，并考虑施工机械能安全进出；如水流平稳，水位升降缓慢，全部工序要在船舶或浮箱上进行，但须锚碇稳固，桩位准确；如流速较大，但河床可以整理平顺时，可采用钢板或钢丝网水泥薄壁浮运沈井，就位后灌水下沉至河床，然后在其顶部搭设工作平台，在其底部安设护筒；浮运沈井的要求，可参照本规范第七章有关规定处理；在某些情况下，可在钢板桩围堰内搭设钻孔平台。
【施工】高速公路挖孔钻孔灌注桩桩施工方案详细
【关键字】施工第一章施工工艺框图第二章施工准备一、材料及主要机具1、水泥：护壁采用42.5级、桩身采用42.5级普通硅酸盐水泥。
2、砂：中砂或粗砂，含泥量≤5%。
3、石子：粒径为0.5~4cm的碎石，且含泥量≤2%。
4、水：不含有害物质的河水或井水或其它洁净水。
5、外加剂：应通过配合比试验选用，若掺粉煤灰，掺合料应根据配合比试验确定。
6、钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及检测试验报告。
7、机具：手摇式钢提升架、手推车、镐、鍬、手铲、钎、线坠、吊桶、钢丝绳、串桶（或导管）、振捣棒、插钎、安全活动盖板、照明灯，电焊机、通风设备、潜水泵、活动爬梯、安全帽、安全带、钢筋切割机、电焊机、钢筋加工台座、卷扬机、串桶（或导管）、振捣棒、插钎、砼运输橄榄车、冲击钻、吊车、钢护筒、泥浆泵、发电机等。
8、砼：由搅拌站集中供料，拌和站采用40型、50型拌和机各一套。
9、模板：弧形木模，由四块拼装而成。
二、技术准备根据施工现场工程地质资料、水文地质资料、桩基工程施工图、图纸会审纪要及技术交底等有关资料制定切实可行的施工方案；调查施工场地和邻近区域内的地下管线（管道、电缆）、地下及地上构筑物，并记录备查，对挖孔和抽水可能危及的建筑物应预先采取加固措施，并上报有关单位备查；操作人员提前进行培训，充分了解施工技术规范、设计意图、地质资料、机械性能、操作规程，牢固树立安全生产和创造优质工程意识。
施工前应组织图纸会审，会审纪要连同施工图等作为施工依据，列入工程档案；桩基施工用的临时设施，如供水、供电、道路、排水、临设房屋等，必须在开工前准备就绪，施工场地应进行平整处理，以保证施工机械正常作业；场地及四周应设置排水沟，并制定废渣的处理方案；施工前应由施工单位的技术负责人和施工负责人逐孔全面检查各项施工准备，逐级进行技术、安全交底和安全教育，使安全管理在思想、组织、措施上都得到落实。
三、施工工序1、挖孔桩根底：场地整平--放线、定桩位--挖第一节桩孔土方--支模浇灌第一节混凝土护壁--在护壁上二次放线，测设标高及桩位十字轴线--设置手摇式垂直钢提升架、安装吊土桶、潜水泵、鼓风机、照明设施等--第二节桩身挖土--清理桩孔四壁、校核桩孔垂直度和直径--拆上节模板、支第二节模板、浇灌第二节混凝土护壁--重复第二节挖土、支模、浇灌混凝土护壁工序，循环作业直至设计深度--检查桩底持力层状况，并报监理工程师检查确认后--清底--对桩孔直径、深度、倾斜度等进行全面检查验收--清理虚土、排除孔底积水--吊放钢筋笼就位--浇灌桩身混凝土。
钻孔桩施工规范及技术要求
钻孔桩施工规范及技术要求钻孔灌注桩的施工，因其所选护壁形成的不同，有泥浆护壁方式法和全套管施工法两种。
泥浆护壁施工法冲击钻孔，冲抓钻孔和回转钻削成孔等均可采用泥浆护壁施工法。
该施工法的过程是:平整场地→泥浆制备→埋设护筒→铺设工作平台→安装钻机并定位→钻进成孔→清孔并检查成孔质量→下放钢筋笼→灌注水下混凝土→拔出护筒→检查质量。
施工顺序:(1)施工准备施工准备包括:选择钻机、钻具、场地布置等。
钻机是钻孔灌注桩施工的主要设备，可根据地质情况和各种钻孔机的应用条件来选择。
(2)钻孔机的安装与定位安装钻孔机的基础如果不稳定，施工中易产生钻孔机倾斜、桩倾斜和桩偏心等不良影响，因此要求安装地基稳固。
对地层较软和有坡度的地基，可用推土机推平，再垫上钢板或枕木加固。
为防止桩位不准，施工中很重要的是定好中心位置和正确的安装钻孔机，对有钻塔的钻孔机，先利用钻机的动力与附近的地笼配合，将钻杆移动大致定位，再用千斤顶将机架顶起，准确定位，使起重滑轮、钻头或固定钻杆的卡孔与护筒中心在一垂线上，以保证钻机的垂直度。
钻机位置的偏差不大于2cm。
对准桩位后，用枕木垫平钻机横梁，并在塔顶对称于钻机轴线上拉上缆风绳。
(3)埋设护筒钻孔成败的关键是防止孔壁坍塌。
当钻孔较深时，在地下水位以下的孔壁土在静水压力下会向孔内坍塌、甚至发生流砂现象。
钻孔内若能保持比地下水位高的水头，增加孔内静水压力，能为孔壁平衡孔外地下水压力或者加大孔内向水力、防止坍孔。
护筒除起到这个作用外，同时还有隔离地表水、保护孔口地面、固定桩孔位置和钻头导向作用等。
制作护筒的材料有木、钢、钢筋混凝土三种。
护筒要求坚固耐用，不漏水，其内径应比钻孔直径大(旋转钻约大20cm，潜水钻、冲击或冲抓锥约大40cm)，每节长度约2~3m。
一般常用钢护筒。
(4)泥浆制备钻孔泥浆由水、粘土(膨润土)和添加剂组成。
具有浮悬钻渣、冷却钻头、润滑钻具，增大静水压力，并在孔壁形成泥皮，隔断孔内外渗流，防止坍孔的作用。
广东某码头泊位建设工程钻孔灌注桩施工方案(附施工平面布置图)
钻孔灌注桩施工方案一、编制说明本方案编制的范围为中铁南方工程装备基地码头1#泊位桩基工程中的灌注桩分项工程。
编制依据主要有：中铁南方工程装备制造基地项目配套码头工程码头1#泊位施工图及其说明书，国家及相关部委颁布的法律、法规和现行设计施工规范、水运工程质量验收标准，工程建设标准强制性条文，工程现场调查、采集、咨询所获取的资料，我公司有关质量、安全、环保及职业健康体系文件等资料。
本方案参考了我公司以往在基础工程、码头工程积累的施工经验，按照安全第一、确保工程质量、确保工期、优质高效、科学配置、科学管理等原则进行方案编制和优化。
方案主要内容包括：工程概况、施工流程方法、施工进度计划、施工资源配置、施工平面布置图、桩位图以及安全质量环保等指标保证措施。
中铁港航局集团第一工程有限公司南方装备基地码头1#泊位工程项目经理部2011年12月二、工程概况中铁南方工程装备制造基地码头1#泊位建设工程（以下简称为本工程）位于广东省中山市火炬开发区东六围，处于中山市火炬开发区马鞍岛南端。
本工程为5000吨级杂货泊位建设工程，设计结构型式为板桩式，码头总长为182.44m。
按照水运工程标准划分，该项目重要分部分项工程包括水泥搅拌桩、钻孔灌注桩、高压旋喷桩、胸墙、轨道梁、锚碇墙等。
码头前墙和轨道梁桩基基础均采用钻孔灌注桩形式。
其中前墙为排桩式地下连续墙，地下连续墙全部由Ф1200mm钻孔灌注桩一字形排列组成，桩间隔1400mm，共132根。
轨道梁桩基采用Ф800mm和Ф1000mm两种规格钻孔灌注桩，桩间隔5000mm，Ф800mm 灌注桩有80根，Ф1000mm灌注桩有6根。
前墙和轨道梁桩基灌注桩共计218根。
灌注桩最长桩身为43.5m，最短为38.1m，混凝土设计强度为C30。
本工程主要施工难点为所处位置四面环水，施工现场无陆路直通，所有机械设备及钢筋原材料均需通过水运方能进场。
原防洪堤拆除后，底下下卧块石等障碍物较多，难以一次性清除，未清除障碍物势必会影响灌注桩施工。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钻孔灌注桩设计说明一、概述钻孔灌注桩是一种在工程中广泛应用的桩基类型，其设计涉及到多个因素，包括地质条件、上部结构、荷载分布、施工条件等。
本设计说明旨在为读者提供关于钻孔灌注桩设计的基本概念和步骤，帮助读者更好地理解和应用这一重要的桩基类型。
二、设计步骤1、地质勘察：进行详细的地质勘察，了解地层条件、地下水位、土质类型等，为设计提供基础数据。
2、荷载分析：根据工程设计和施工要求，对桩基所承受的荷载进行分析，包括竖向荷载、水平荷载和地震荷载等。
3、桩基选型：根据地质条件、荷载分布和施工条件，选择合适的桩基类型，如摩擦桩、端承桩等。
4、确定桩长和直径：根据荷载分布、地质条件和施工设备限制等因素，确定桩的长度和直径。
5、配筋设计：根据桩的受力特点，对桩身进行配筋设计，包括纵向钢筋、横向钢筋和螺旋箍筋等。
6、承台设计：根据上部结构类型和荷载分布，设计合适的承台形式和尺寸。
7、绘制施工图：根据上述设计结果，绘制详细的施工图纸，包括桩位布置图、施工剖面图、桩身配筋图等。
三、注意事项1、在设计过程中，应充分考虑地质条件、上部结构、荷载分布、施工条件等因素，确保设计的合理性和可行性。
2、在确定桩长和直径时，应考虑到施工设备的限制和操作方便性，避免出现难以施工的情况。
3、在配筋设计时，应根据桩的受力特点进行合理配筋，确保桩身具有足够的承载能力和稳定性。
4、在承台设计时，应根据上部结构类型和荷载分布进行合理设计，确保承台具有足够的承载能力和稳定性。
5、在绘制施工图时，应详细标注各个施工环节的技术要求和质量标准，确保施工的顺利进行和质量要求的达成。
四、结语钻孔灌注桩是一种重要的桩基类型，其设计涉及到多个因素。
在设计过程中，应充分考虑各种因素，确保设计的合理性和可行性。
在施工过程中，应严格按照设计要求进行操作，确保施工的质量和安全。
后注浆钻孔灌注桩是一种常见的地基处理方法，适用于各种地质条件下的基础工程。
通过在桩基成孔过程中进行注浆处理，可以提高桩基的承载力和抗变形能力，减少沉降量，提高基础工程的稳定性。
后注浆技术还可以在桩基施工完成后进行补充注浆，以进一步提高地基的稳定性。
成孔：采用回转钻进或冲击钻进等方式成孔，根据地质条件和设计要求确定孔径和深度。
注浆管安装：在成孔后，将注浆管插入孔底，确保注浆管连接牢固，不漏水。
注浆：将水泥浆或水泥砂浆注入注浆管中，注浆压力不宜过大，以免损坏桩身。
根据设计要求控制注浆量和注浆压力。
拔管：在注浆完成后，将注浆管拔出，并对桩顶进行封闭处理。
补浆：在桩基施工完成后，对桩基进行补充注浆，以进一步提高地基的稳定性。
提高桩基承载力：后注浆技术可以通过提高桩侧摩阻力和桩端阻力来提高桩基的承载力。
减少沉降量：后注浆技术可以改善地基土的性质，提高地基的稳定性，从而减少沉降量。
施工简便：后注浆技术操作简单，施工速度快，对设备要求不高。
适用范围广：后注浆技术适用于各种地质条件下的基础工程，具有广泛的适用性。
在施工过程中应严格控制注浆量和注浆压力，避免对桩基造成损害。
在拔管过程中应保证注浆管连接牢固，避免出现漏水现象。
在补充注浆过程中应按照设计要求进行操作，以保证地基的稳定性。
对于不同地质条件下的基础工程，应根据实际情况选择合适的后注浆技术。
旋挖钻孔灌注桩是一种广泛应用的桩基类型，其设计对于建筑物的安全性与稳定性至关重要。
此类桩基设计涉及到地质工程、结构设计、施工工艺等多个领域，要求设计师具备丰富的专业知识和实践经验。
本文将探讨旋挖钻孔灌注桩的设计要点和步骤。
地质条件：地质条件是决定桩基设计的主要因素，包括土壤类型、土壤承载力、地下水位等。
这些因素将影响桩的深度、直径和设计强度。
建筑负荷：建筑物的重量和使用要求是决定桩基设计的重要因素，设计师需根据建筑物的特性计算并分配负荷。
环境因素：周边环境，如地下管线、道路等，以及施工环境，如设备能力、场地条件等，都会影响桩基设计。
抗拔与抗倾：桩基设计需考虑抗拔与抗倾要求，以确保建筑物在各种环境条件下保持稳定。
耐久性：桩基设计应考虑耐久性，以延长建筑物的使用寿命。
初步设计：收集相关资料，包括地质报告、建筑图等，进行初步的地质分析和桩基方案制定。
计算与设计：根据地质报告和使用要求，进行桩的深度、直径、配筋等参数的计算和设计。
同时，还需进行承载力、抗拔、抗倾等性能的计算和验算。
施工图设计：根据初步设计和计算结果，绘制详细的施工图纸，包括桩的位置、深度、配筋等。
施工方案编制：为施工单位提供详细的施工方案和技术要求。
现场监控：在施工过程中，进行现场监控，确保施工符合设计要求，并及时解决现场问题。
验收：在施工完成后，进行桩基的验收工作，确保桩基符合设计要求和使用性能。
旋挖钻孔灌注桩的设计是一项复杂而关键的工作，需要设计师综合考虑地质条件、建筑负荷、环境因素等多方面因素。
本文介绍了旋挖钻孔灌注桩的设计要点和步骤，希望能为设计师提供一定的参考价值。
随着科技的不断发展，我们有理由相信，未来的桩基设计将更加精确和高效。
钻孔灌注桩是一种在工程中广泛应用的桩基类型，其施工组织设计对于工程质量、工程进度和工程成本都有着至关重要的影响。
本文将详细介绍钻孔灌注桩的施工组织设计。
施工现场的准备：在施工前，应对施工现场进行清理和平整，以确保施工机械的正常运行和施工安全。
施工机械的准备：钻孔灌注桩施工需要使用钻机、吊车、混凝土搅拌站等设备，应在施工前准备好这些设备，并进行检查和维修。
施工人员的准备：钻孔灌注桩施工需要大量的施工人员，应在施工前组织人员培训，提高施工人员的技能和安全意识。
施工材料的准备：钻孔灌注桩施工需要使用大量的混凝土、钢筋等材料，应在施工前组织材料采购，并做好材料的储存和保管工作。
测量放样：根据设计图纸，对桩基位置进行测量放样，确定桩基的中心位置和标高。
埋设护筒：在桩基位置埋设护筒，护筒应埋设稳定，并控制好护筒的深度和标高。
钻孔：使用钻机进行钻孔，应控制好钻孔的深度和直径，并做好钻孔过程中的记录工作。
清孔：钻孔完成后，应使用清孔器进行清孔，清除孔内的泥浆和残渣。
钢筋笼制作与安装：根据设计要求制作钢筋笼，并将钢筋笼安装到孔内。
混凝土灌注：使用混凝土搅拌站制作混凝土，并将混凝土灌注到孔内，控制好混凝土的灌注量和灌注速度。
桩基检测：灌注完成后，应对桩基进行检测，确保桩基的质量符合设计要求。
钻孔质量：钻孔是灌注桩施工的关键环节之一，应控制好钻孔的深度和直径，并保证钻孔的垂直度和稳定性。
钢筋笼制作与安装质量：钢筋笼是灌注桩的重要组成部分，应控制好钢筋笼的直径、长度、钢筋规格和焊接质量等参数。
混凝土质量：混凝土是灌注桩的主要材料之一，应控制好混凝土的配合比、搅拌质量、坍落度等参数。
灌注质量：灌注是灌注桩施工的最后一道工序，应控制好混凝土的灌注量和灌注速度，确保灌注后的桩基质量符合设计要求。
安全教育培训：对施工人员和现场管理人员进行安全教育培训，提高安全意识。
施工现场安全：加强施工现场的安全管理，设置安全警示标志和安全防护设施。
机械操作安全：对施工机械进行检查和维护，确保机械操作安全。
个人防护措施：施工人员应佩戴个人防护用品，如安全帽、防护服、防护鞋等。
钻孔灌注桩作为一种常见的桩基类型，其施工组织设计对于工程质量、工程进度和工程成本都有着至关重要的影响。
在施工过程中，应做好施工前的准备工作，明确施工流程和施工质量控制措施，并采取有效的安全措施，确保工程的顺利进行和质量安全。
随着科技的不断发展和新技术的应用，钻孔灌注桩施工技术也将不断改进和完善，为工程建设提供更加优质的服务。
钻孔灌注桩是一种在建筑、桥梁和道路工程中广泛应用的基桩类型。
由于其具有施工方便、承载力高、适用范围广等优点，因此在现代工程建设中具有重要地位。
为了确保钻孔灌注桩工程的顺利进行，提高工程施工质量，本文将重点探讨钻孔灌注桩工程施工的组织设计。
本工程为某市一座大型商业综合体的基础工程，包括钻孔灌注桩和地下室工程。
钻孔灌注桩主要用于承载上部结构，包括建筑、桥梁等，具有良好的地质适应性。
根据工程要求和地质勘察报告，本工程采用旋挖钻机进行钻孔施工。
科学性：施工组织设计必须符合科学原理，确保施工工艺、设备选型、施工计划等方面的合理性。
安全性：确保施工过程的安全性是首要任务，应采取必要的安全措施，预防事故发生。
经济性：在保证质量和安全的前提下，应尽可能降低施工成本，提高经济效益。
高效性：应优化施工流程，提高施工效率，缩短工期。
施工工艺流程：钻孔灌注桩施工工艺流程包括测量放样、埋设护筒、钻机就位、钻孔、清孔、钢筋笼制作与安装、二次清孔、混凝土灌注等环节。
施工设备选型：根据工程需求和地质条件，选择合适的钻机型号和数量。
本工程选用旋挖钻机，具有成孔速度快、适应性强等优点。
施工计划：制定详细的施工计划表，包括各施工环节的开始时间、持续时间、结束时间等，确保工程按时完成。
安全措施：采取一系列安全措施，如施工现场设置围挡、孔口保护、安全警示牌等，确保施工过程的安全性。
质量控制：建立严格的质量管理体系，对各施工环节进行质量检查和控制，确保成桩质量符合设计要求。
环境保护：采取措施减少施工对环境的影响，如控制噪音、减少尘土污染等。
人员组织：合理安排施工人员，明确各岗位的职责和任务，确保工程施工顺利进行。
应急预案：针对可能出现的突发事件，制定应急预案，包括设备故障、安全事故等处理措施，确保工程能够迅速恢复正常。
成本控制：在保证工程质量的前提下，通过优化施工方案、合理安排资源利用等方式，降低施工成本，提高工程经济效益。
总结评估：在每根桩基施工完成后，对施工过程进行总结评估，总结经验教训，持续改进施工组织设计和管理水平。
钻孔灌注桩工程施工组织设计是确保工程顺利实施的关键环节。
本文从科学性、安全性、经济性和高效性等方面出发，提出了针对钻孔灌注桩工程施工的组织设计原则和方法。
通过制定详细的施工工艺流程、合理选型施工设备、制定严密的施工计划等措施，确保工程的顺利进行和质量目标的实现。
重视安全管理和环境保护也是工程施工中必须的问题。
通过总结评估和不断改进，可以提高工程施工效率和质量水平，为类似工程项目提供有益的参考和借鉴。
钻孔灌注桩是一种在建筑工程中广泛应用的桩基类型。
其施工过程包括钻孔、清孔、吊装钢筋笼、灌注混凝土等多个步骤。
为了确保钻孔灌注桩的施工质量，对其进行准确的评定是至关重要的。
本篇文章将介绍一种钻孔灌注桩评定表，帮助您更好地进行质量评定。
钻孔灌注桩评定表应包括以下内容：工程名称、施工部位、桩号、桩径、桩长、孔深、倾斜度、沉渣厚度、钢筋笼安装深度、混凝土强度等级、坍落度、灌注时间等。
本文3）倾斜度：实测值不应大于设计值的10%；本文4）沉渣厚度：实测值不应大于设计值的50mm；本文5）钢筋笼安装深度：实测值不应小于设计值；本文6）混凝土强度等级：实测值不应低于设计值；按照设计要求填写桩号、桩径、桩长等基本信息。
