弱碱性条件下紫铜化学抛光新工艺
电镀工艺：详解化学镀铜原理
电镀工艺：详解化学镀铜原理慧聪表面处理网：我们先看一个典型的化学镀铜液的配方：硫酸铜5g/L 甲醛10mL/L酒石酸钾钠25g/L 稳定剂0.1mg/L氢氧化钠7g/L这个配方中硫酸铜是主盐，是提供我们需要镀出来的金属的主要原料。
酒石酸钾钠称为络合剂，是保持铜离子稳定和使反应速度受到控制的重要成分。
氢氧化钠是维持镀液的pH值并使甲醛能充分发挥还原作用。
而甲醛则是使二价铜离子还原为金属铜的还原剂，是化学镀铜的重要成分。
稳定剂则是为了防止当镀液被催化而发生铜的还原后，能对还原的速度进行适当控制，防止镀液剧烈分解而导致镀液失效。
化学镀铜当以甲醛为还原剂时，是在碱性条件下进行的。
铜离子则需要有络合剂与之形成络离子，以增加其稳定性。
常用的络合剂有酒石酸盐、EDTA以及多元醇、胺类化合物、乳酸、柠檬酸盐等。
我们可以用如下通式表示铜络离子：，则化学镀铜还原反应的表达式如下。
这个反应需要催化剂催化才能发生，因此正适合于经活化处理的非金属表面。
但是，在反应开始后，当有金属铜在表面开始沉积出来，铜层就作为进一步反应的催化剂而起催化作用，使化学镀铜得以继续进行。
这与化学镀镍的自催化原理是一样的。
当化学镀铜反应开始以后，还有一些副反应也会发生。
这个反应也叫坎尼扎罗反应，这个反应也是在碱性条件下进行的，它将消耗掉一些甲醛。
这个是不完全还原反应，所产生的氧化亚铜会进一步反应。
也就是说，—部分还原成金属铜，还有一部分生成一价铜离子。
一价铜离子的产生对化学镀铜是不利的，因为它会进一步发生歧化反应，还原为金属铜和二价铜离子。
这种由一价铜还原的金属铜是以铜粉的形式出现在镀液中的，这些铜粉成为进一步催化化学镀的非有效中心，当分布在非金属表面时，会使镀层变得粗糙，而当分散在镀液中时，会使镀液很快分解而失效。
#hc360分页符#(1)镀液各组分的影响二价铜离子(主盐)的浓度变化对化学镀铜沉积速度有较大影响。
而甲醛浓度在达到一定的量后，影响不是很大，并且与镀液的pH值有密切关系。
铜表面化学处理

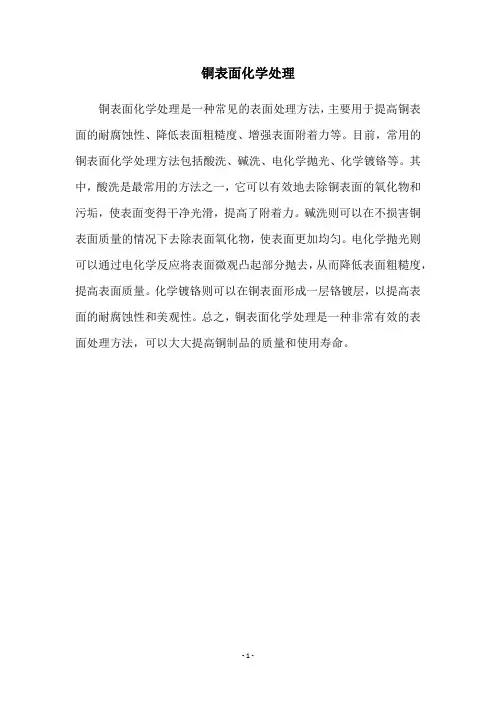

铜表面化学处理
铜表面化学处理是一种常见的表面处理方法，主要用于提高铜表面的耐腐蚀性、降低表面粗糙度、增强表面附着力等。
目前，常用的铜表面化学处理方法包括酸洗、碱洗、电化学抛光、化学镀铬等。
其中，酸洗是最常用的方法之一，它可以有效地去除铜表面的氧化物和污垢，使表面变得干净光滑，提高了附着力。
碱洗则可以在不损害铜表面质量的情况下去除表面氧化物，使表面更加均匀。
电化学抛光则可以通过电化学反应将表面微观凸起部分抛去，从而降低表面粗糙度，提高表面质量。
化学镀铬则可以在铜表面形成一层铬镀层，以提高表面的耐腐蚀性和美观性。
总之，铜表面化学处理是一种非常有效的表面处理方法，可以大大提高铜制品的质量和使用寿命。
- 1 -。
铜合金酸洗方法工艺[最新]
![铜合金酸洗方法工艺[最新]](https://img.taocdn.com/s3/m/e141e0f9afaad1f34693daef5ef7ba0d4a736df8.png)
N－1铜酸洗光亮剂铜和铜合金件的化学抛光又称光亮酸洗或"药黄"。
传统配方常用高浓度的硝酸。
速度快，光亮性好；缺点是反应强烈，生产过程中有大量的氮氧化物气体产生，需要专用的处理设备；且硝酸在装运和使用过程中有危险性。
N-l铜件化抛工艺，可以不用硝酸或少用硝酸，还能降低成本。
由于其作用缓和，不会产生过腐蚀，所以特别适宜于壁薄的铜管，如空调器和冰箱的冷凝管等。
春兰空调器及冰箱，桑塔纳轿车空调器，夏普空调器以及国内一些著名的冰箱冷凝器都是用这一工艺进行光亮酸洗的。
经日本夏普公司评比，采用该工艺光亮酸洗的，质量最好。
一、优点1、不会过腐蚀，因此尤其适用于薄璧铜管或灯头等产品，光亮性可与传统三酸配方媲美。
2、可用硝酸纳代替硝酸，如使用硝酸，用量只要传统量的10～20%。
3、生产中氮氧化物气体逸出少，仅需塑料风机抽风，不需治氮氧化纳物专用装置。
能节约费用，减轻污染。
4、使用安全，成本低廉。
二、配方和操作条件标准允许变动范围硫酸（d=1.84） 400ml/l 380～450ml/l 盐酸（d=1.18） 5ml/l 4～6ml/l硝酸钠 70g/l 50～100g/l N-l光亮剂 10ml/l 8～12ml/l 温度 5～45℃时间 0.5～1分钟注:如不用硝酸纳而用硝酸的话,则新配时加人硝酸30ml/l。
三、槽液配制方法1、先向槽中加入所需量的水(485ml/l)。
2、缓缓加入所需量的硫酸，要防止酸液飞溅，搅拌均匀放冷。
3、待温度到50～55℃时，加入所需量的盐酸和硝酸纳，搅拌使完全溶解。
4、加入所需量的N-l光亮剂，搅拌均匀放冷后即可使用。
四、槽液的维护方法槽液与铜和铜合金反应并伴随着工件带出，浓度会逐渐减少，光亮剂也会逐渐降低，而铜和锌离子将会逐渐增多，这样使反应速度变慢。
为了维护槽液正常工作，必须除去溶液中过多的铜盐，并适当补充原料。
方法是将溶液冷却(例如冷却到5℃以下)回收结品出的硫酸铜，然后将上层清液加入硫酸50～100毫升/升、硝酸纳30～50克/升(或加硝酸20毫升/升)和N-1光亮剂3～5毫升/升。
化学镀铜工艺流程解读
化学镀铜工艺流程解读一、背景介绍化学镀铜是一种利用化学方法在金属表面电化学镀铜的工艺。
通过镀铜可以提高金属表面的导电性、防腐性和美观性，使得金属制品在电子、电器、通信等行业得到广泛应用。
本文将对化学镀铜的工艺流程进行详细解读。
二、化学镀铜工艺流程化学镀铜的工艺流程通常包括以下几个步骤：1. 表面处理在进行化学镀铜之前，需要对金属表面进行处理，以确保金属表面的清洁和光滑度，提高镀铜层的附着力。
表面处理通常包括以下几个步骤：1.清洗：将金属制品浸泡在碱性清洗剂中，去除表面的油污和杂质。
2.酸洗：将金属制品浸泡在酸性溶液中，去除表面的氧化膜和其他氧化物。
3.中和：将金属制品浸泡在酸性溶液中，使其中和，以避免对后续步骤产生不良影响。
2. 镀铜液配制镀铜液是进行化学镀铜的关键。
镀铜液通常由铜盐、添加剂和混合溶液组成。
铜盐的选择是根据需要镀铜的金属材料来确定的。
添加剂的作用是调节镀铜液的性能，如控制镀铜速率和镀铜层的均匀性。
混合溶液则提供了电解液的基础，保持镀铜液的稳定性和酸碱平衡。
3. 镀铜过程镀铜过程是将金属制品浸泡在镀铜液中，通过电解的方式在金属表面形成一层铜镀层。
镀铜过程通常包括以下几个步骤：1.阳极准备：选择适当的铜材作为阳极，准备好铜阳极。
2.电解槽准备：将镀铜液倒入电解槽中，并将阳极和阴极安装好。
3.镀铜操作：将金属制品作为阴极放入电解槽中，通电开始镀铜过程。
通过控制电流密度和镀铜时间来控制铜镀层的厚度和均匀性。
4.检测和调整：通过周期性的检测镀铜层的厚度和质量，及时调整电流密度和镀铜时间，以确保镀铜过程和铜镀层的质量。
4. 后处理将金属制品从镀铜液中取出后，还需要进行后处理，以提高铜镀层的质量和耐腐蚀性。
后处理通常包括以下几个步骤：1.水洗：将金属制品用清水冲洗，去除残留的镀铜液。
2.烘干：将金属制品放入烘干器中，用热风或其他方式将金属制品表面的水分蒸发干净。
3.清洗：将金属制品再次浸泡在清洁溶液中，去除可能残留的污染物。
化学镀铜的工艺流程

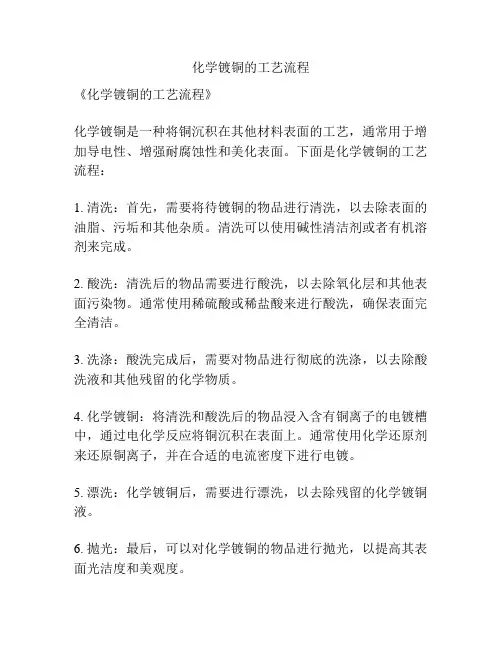

化学镀铜的工艺流程
《化学镀铜的工艺流程》
化学镀铜是一种将铜沉积在其他材料表面的工艺，通常用于增加导电性、增强耐腐蚀性和美化表面。
下面是化学镀铜的工艺流程：
1. 清洗：首先，需要将待镀铜的物品进行清洗，以去除表面的油脂、污垢和其他杂质。
清洗可以使用碱性清洁剂或者有机溶剂来完成。
2. 酸洗：清洗后的物品需要进行酸洗，以去除氧化层和其他表面污染物。
通常使用稀硫酸或稀盐酸来进行酸洗，确保表面完全清洁。
3. 洗涤：酸洗完成后，需要对物品进行彻底的洗涤，以去除酸洗液和其他残留的化学物质。
4. 化学镀铜：将清洗和酸洗后的物品浸入含有铜离子的电镀槽中，通过电化学反应将铜沉积在表面上。
通常使用化学还原剂来还原铜离子，并在合适的电流密度下进行电镀。
5. 漂洗：化学镀铜后，需要进行漂洗，以去除残留的化学镀铜液。
6. 抛光：最后，可以对化学镀铜的物品进行抛光，以提高其表面光洁度和美观度。
通过以上工艺流程，可以获得均匀、致密的镀铜层。
化学镀铜工艺流程不仅适用于金属材料，也适用于塑料、陶瓷等非金属材料，可以满足不同材料的表面处理需求。
四川铜化学抛光工艺的配方

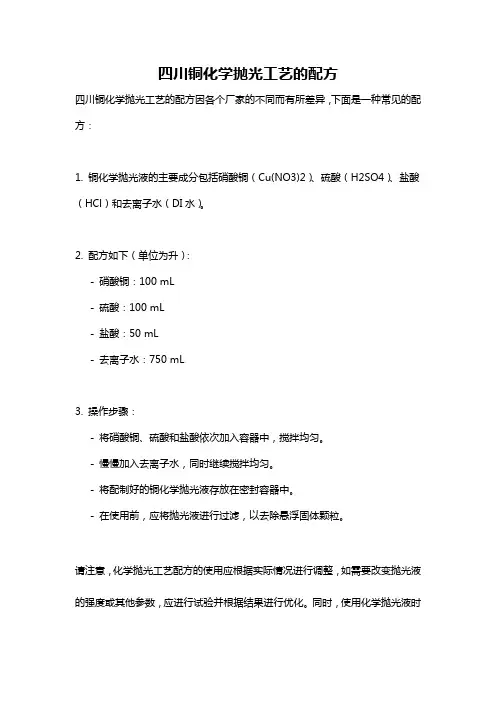

四川铜化学抛光工艺的配方
四川铜化学抛光工艺的配方因各个厂家的不同而有所差异，下面是一种常见的配方：
1. 铜化学抛光液的主要成分包括硝酸铜（Cu(NO3)2）、硫酸（H2SO4）、盐酸（HCl）和去离子水（DI水）。
2. 配方如下（单位为升）：
- 硝酸铜：100 mL
- 硫酸：100 mL
- 盐酸：50 mL
- 去离子水：750 mL
3. 操作步骤：
- 将硝酸铜、硫酸和盐酸依次加入容器中，搅拌均匀。
- 慢慢加入去离子水，同时继续搅拌均匀。
- 将配制好的铜化学抛光液存放在密封容器中。
- 在使用前，应将抛光液进行过滤，以去除悬浮固体颗粒。
请注意，化学抛光工艺配方的使用应根据实际情况进行调整，如需要改变抛光液的强度或其他参数，应进行试验并根据结果进行优化。
同时，使用化学抛光液时
要注意安全操作，佩戴适当的防护设备，避免对人体和环境造成损害。
紫铜钝化处理工艺
紫铜钝化处理工艺紫铜钝化处理工艺是一种常用的表面处理方法，可以有效提高紫铜材料的耐腐蚀性能和外观质量。
本文将介绍紫铜钝化处理工艺的原理、步骤和应用。
一、紫铜钝化处理工艺的原理紫铜钝化处理是指在紫铜材料表面形成一层致密的氧化膜，该氧化膜可以阻隔紫铜与外界环境的接触，从而起到防腐蚀的作用。
紫铜钝化处理的原理主要是通过在紫铜表面形成一层氧化膜，阻止氧、水和其他腐蚀性物质进一步侵蚀紫铜材料。
紫铜钝化处理工艺通常包括以下几个步骤：1. 表面清洗：首先，需要对紫铜材料的表面进行彻底的清洗，以去除表面的油污、灰尘和其他杂质。
常用的清洗方法有机械清洗、溶剂清洗和酸碱清洗等。
2. 酸洗处理：接下来，将紫铜材料浸入酸性溶液中进行酸洗处理。
酸洗处理可以除去紫铜表面的氧化物和其他杂质，提高钝化膜的质量和附着力。
常用的酸洗溶液有硝酸、硫酸和盐酸等。
3. 钝化处理：在酸洗后，将紫铜材料浸入含有钝化剂的溶液中进行钝化处理。
钝化剂的种类和浓度会影响钝化膜的形成和性能。
常用的钝化剂有亚硝酸盐、硝酸盐和铬酸盐等。
4. 水洗和干燥：钝化处理完成后，需要将紫铜材料进行充分的水洗，以去除表面的残留物。
然后，将其进行干燥，以防止水分引起二次氧化。
三、紫铜钝化处理工艺的应用紫铜钝化处理工艺广泛应用于电子、通信、航空航天等领域的紫铜制品，主要用于提高紫铜材料的耐腐蚀性能和外观质量。
钝化处理后的紫铜制品表面光洁平滑，色泽均匀，能够抵抗大气、水蒸气和化学物质的侵蚀，延长使用寿命。
此外，紫铜钝化处理还可以作为紫铜制品的预处理工艺，为后续的涂装、喷涂和粘接提供良好的基础。
紫铜钝化处理工艺是一种有效的表面处理方法，可以提高紫铜材料的耐腐蚀性能和外观质量。
通过合理的步骤和钝化剂选择，可以得到致密、均匀的钝化膜，达到预期的效果。
紫铜钝化处理工艺在电子、通信、航空航天等领域有广泛的应用前景。
化学抛光工艺
化学抛光有很多工艺
化学抛光有很多工艺，有以磷酸为基础的抛光工艺，硝酸-氢氟酸抛光工艺，还有碱性抛光工艺。
通常工厂用的主要是以磷酸为基础的抛光工艺。
以磷酸为基础的化学抛光工艺中也可以分为：磷酸-硫酸，磷酸-硫酸-硝酸，磷酸-硝酸，磷酸-硝酸-冰醋酸。
其具体的配比在各个厂里都有一定的差别，根据铝材的不同作不同的调整，还可能添加一定的添加剂。
其中磷酸-硫酸化学抛光的典型的两个工艺条件为：1. 硫酸25%（v/v），磷酸75%（v/V），温度，90-100度。
2. 硫酸50%（v/v），磷酸50%（v/V），温度，90-100度。
两个工艺都能获得光亮的效果，但很难得到镜面效果。
硫酸-磷酸-硝酸化学抛光工艺可能是厂里用得最多的工艺，其抛光效果到目前为止是最好的。
其典型的工艺条件为：硫酸14-20%（v/v），磷酸65-85%（v/V），硝酸2-4%（v/v），硝酸铜，0.5%（wt），温度，95-105度。
其中的硝酸的量几乎决定了铝材的光亮度。
磷酸-硝酸化学抛光工艺可以获得光亮的效果，亦可获得镜面效果，但要比三酸的差很多。
其典型条件为：磷酸40-80%（v/v），硝酸2-10%（v/v），温度，80-100度。
磷酸-硝酸-冰醋酸化学抛光工艺，以Alcoa公司的R5抛光工艺为代表，其组成主要为：硝酸2-4%，冰醋酸12-15%，其余为磷酸，温度，95-105度。
