xxx大桥T梁架设施工方案(含架桥机及吊车架梁)要点
XXXXXXX大桥及引道工程预制T梁安装专项施工方案编制：审核：批准：XXXXXXX大桥工程项目经理部XXXX大桥及引道工程预制T梁安装专项施工方案一、编制依据1.1XX省交通规划设计院编制的《XX省XXXXX大桥及引道工程两阶段施工图设计》；1.2招标文件及实时性施工组织设计等；1.3施工合同以及合同的有效组成文件；1.4施工现场调查、咨询所获取的资料；1.5历年来在公路工程施工中积累的施工经验，技术装备能力、机械设备状况、管理水平；1.6《起重机械安全规程》1.7《工程建设安装工程起重施工规范》1.8《电气装置安装工程施工及验收规范》1.9《起重机械试验规范和程序》二、编制原则2.1遵守招标合同文件各项条款要求，全面响应招标文件，认真贯彻业主或监理工程师及其授权人士或代表的指示和要求。
2.2坚持技术先进性、科学合理性、经济适用性、安全可靠性与实事求是相结合。
2.3实施项目法管理，通过对技术、方案、劳务、设备、材料、资金、信息、时间与空间条件的优化处置，实现工期、成本、质量及社会信誉的预期目标。
2.4合理安排施工顺序，做到布局合理、突出重点、科学组织、均衡生产，以保证施工连续均衡地进行。
三、工程概况及工程数量3.1工程概况XXX大桥及引道工程位于XXXXX区和XX区交界处，距离XX约17km。
由于XX的交通量日益增大，XX及其引道的二级标准路已成XX 的瓶颈，为充分发挥XX道的功能，对万年闸大桥引道加宽并新建万年闸大桥加宽幅。
工程范围为XX桩号K640+310～K643+400，全长3.09km。
线路依次跨越南水北调水渠、运河节制闸、现有船闸和拟建的复线船闸。
XX大桥主桥采用61.5+91.5+50m预应力混凝土连续箱梁，引桥采用25m和23m预应力混凝土T梁（简支转连续）。
25m预应力混凝土T梁72片，23m预应力混凝土T梁108片。
主要工程内容包括1座大桥、1座中桥、主线涵接长5座（盖板式通道2道47.9延长米，盖板涵2座47延长米，圆管涵1座20延长米）、线外圆管涵6座60延长米。
30mT梁安装工艺流程图
附表（一）
30mT梁架设安装施工工艺流程图

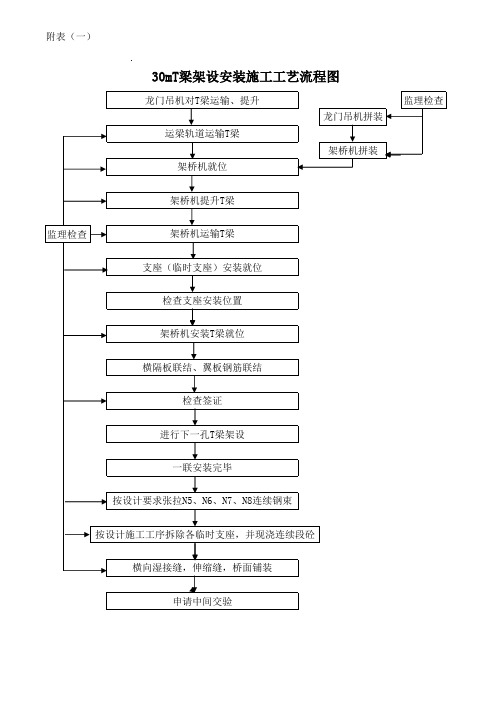

龙门吊机对T梁运输、提升 龙门吊机拼装 运梁轨道运输T梁 架桥机拼装 架桥机就位 架桥机提升T安装就位 检查支座安装位置 架桥机安装T梁就位 横隔板联结、翼板钢筋联结 检查签证 进行下一孔T梁架设 一联安装完毕 按设计要求张拉N5、N6、N7、N8连续钢束 按设计施工工序拆除各临时支座，并现浇连续段砼 横向湿接缝，伸缩缝，桥面铺装 申请中间交验 监理检查
附表一监理检查龙门吊机拼装架桥机拼装架桥机就位监理检查支座临时支座安装就位检查支座安装位置30mt梁架设安装施工工艺流程图龙门吊机对t梁运输提升运梁轨道运输t梁架桥机提升t梁架桥机运输t梁架桥机安装t梁就位附表一横隔板联结翼板钢筋联结检查签证一联安装完毕按设计施工工序拆除各临时支座并现浇连续段砼横向湿接缝伸缩缝桥面铺装申请中间交验进行下一孔t梁架设按设计要求张拉n5n6n7n8连续钢束
QJZDQ-20----架桥机架设桥梁施工作业指导书精品教案
××××桥梁工程编号：xxxx架桥机架设T梁、空心板梁施工作业指导书单位：编制：审核：批准：xxxx年xx月xx日发布 xxxx年xx月xx日实施架桥机架设T梁、空心板梁作业指导书1 适用范围适用于单片T梁、空心板梁等预制梁体的架设施工。
2 作业准备2.1 内业技术准备2.1.1组织人员熟悉设计图纸，熟悉规范和技术标准，进行图纸会审工作。
2.1.2确定梁场设置和梁体架设方案，编制架梁施工组织设计，确定架梁方向和顺序。
2.1.3参加架梁的所有施工人员必须经过桥梁施工培训并对架桥机机械性能及施工技术细则熟悉和全面掌握后才能上岗操作。
特殊工种人员必须进行强化培训，经考试合格后方可持证上岗。
2.1.4编制架梁作业技术交底资料和操作规程，认真组织技术交底。
2.1.5制定施工安全保证措施，提出应急预案。
2.2外业技术准备2.2.1详细进行施工调查，了解沿线交通、电力线、通讯线及影响走行的障碍物情况。
2.2.2建立完善的检修、保养制度，定期对设备重要部件进行探伤检查。
2.2.3联系线下工程单位交接桥梁架设需要的工程竣工资料。
2.2.4施工作业层中所涉及的各种外部技术数据收集，如测量放线、现场调查报告等。
2.2.5复查桥梁长度、跨度、高度，做好桥梁配对、配置计划。
2.2.4需上跨地方道路时提前与公路、交管等相关部门联系，办理相关许可，发布交通封闭告知，并于点前做好道路交通防护标志、标牌的布设工作。
3 技术要求3.1架桥机的性能、型号应于现场环境、施工条件相适应，对其技术性能、安全性能等应进行检查或试验, 组装后的架桥机应经过检查、验收和试吊签证,符合国家有关法律、法规的规定。
3.2架梁作业前应对成品梁及相关工程、部件、材料等进行检查验收，其质量应符合相关标准的规定。
3.3特殊条件下施工，应制定相应的具体施工方案。
3.4架桥机和运梁车通过的路基要经过沉降、承载能力评估合格后方可进行架梁作业。
架桥机拆除方案
1架桥机概况1.1总体概况新增1台WJQ120-30A3架桥机配合施工，架桥机吊重120t，跨度30m，自重61.63t。
该架桥机为了方便运输和现场安拆，主结构之间采用销轴和法兰连接，其结构详见图1.1-1。
该架桥机在结构上可以分为主梁、提升小车、前支腿、中托轮、后托轮、后支腿、行走轨道、运梁台车、液压和电气等部分，构成一个完整的结构体系。
图1.1-1架桥机总体布置图1.2主梁主梁为三角桁架式结构，采用型钢和钢板焊接而成。
有结构轻、刚性好、稳定性强、抗风能力大、安装方便、外形美观等优点。
主梁是架桥机的主要承力构件，分为2列，每列全长50米。
为了运输方便，每列主梁又分为4节，通过销轴联接。
两列主梁通过后上横梁、前框架及前支腿横梁联接在一起。
主梁上弦杆顶部铺设有方钢轨道，提升小车在上部运行及进行起吊作业。
1.3前框架由型钢焊接而成，总长度可以根据需要进行调节。
它位于两列主梁的前端，通过螺栓把两列主梁接在一起。
架设斜桥或弯桥时，自身具有调节角度的功能。
1.4上横梁上横梁安装在两列主梁的后端上部，采用型钢和钢板焊接而成，两端通过可调法兰和旋转支座与主梁相连接。
架设斜桥或弯桥时，自身具有调节角度的功能。
1.5提升小车提升小车由纵移轮箱、旋转支座、担梁、横移轮箱、卷扬机及滑轮组等组成。
它的功能是提升、运送和架设预制梁，轮箱上的电动机通过摆线针轮减速机及齿轮组将动力传递给车轮，实现纵移轮箱在主梁上纵移运行和横移轮箱沿担梁横向运行。
通过调整旋转支座可以得到所需的角度便于斜桥和弯桥的架设。
1.6前支腿前支腿有前支轮箱、转向法兰、套筒立柱、上下横梁和液压升降装置等组成。
前支腿安装在主梁前端下部，它是架桥机前部支撑及架桥机横移运行机构。
1.7中托轮中托轮采用双层轮箱结构，分为上层轮箱、转盘及下层轮箱三个部分，通过马鞍、销轴和螺栓连接成整体。
上、下层轮箱通过转盘可以调整角度，便于斜桥和弯桥架设。
中托上层轮箱倒置，行走轮向上支撑在主梁下弦杆上，通过驱动电机驱动架桥机纵移。
架桥机怎样过孔
架桥机过孔

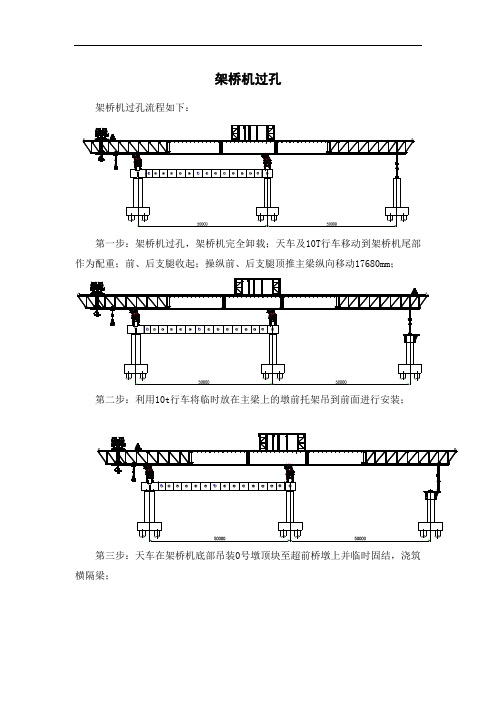

架桥机过孔流程如下：
第一步：架桥机过孔，架桥机完全卸载；天车及10T行车移动到架桥机尾部作为配重；前、后支腿收起；操纵前、后支腿顶推主梁纵向移动17680mm；
第二步：利用10t行车将临时放在主梁上的墩前托架吊到前面进行安装；
第三步：天车在架桥机底部吊装0号墩顶块至超前桥墩上并临时固结，浇筑横隔梁；
第四步：利用天车将后支腿运送到架设好的梁面上。
然后后支腿支撑在桥面上并锚固；天车起吊后中支腿至3号桥墩的墩顶梁上；
第五步；前支腿收起，解除后支腿锚固；前、后中支腿顶推主梁纵向移动29570mm；完成架设流程，后续施工根据工程需要可采用尾部或底部喂梁。
双导梁架桥机架梁施工
双导梁架桥机架梁施工T形简支梁采用架桥机进行架设。
梁体用龙门吊吊至运梁小车上，输送至架桥机。
运梁时必须对梁支护牢固，支点正确。
安装前检测吊装和拖拉等设备的能力，检测支座的中心位置是否正确，找平的水泥砂浆必须干燥， T梁梁体安放时必须仔细，使梁体就位准确，与支座密贴。
如支座与梁体不密贴，缝隙小时采用干性砂浆垫平，缝隙较大时采用经过防腐处理的薄钢板结合干性砂浆垫平支座。
支座、伸缩缝的安装，应在厂家指导下进行，必须安装平整。
若不符合有关规范要求时，应起吊重新放置。
架桥机架梁施工步骤图附后。
1、架梁施工工艺见表5《施工工艺框图》中的架桥机架梁施工工艺流程图2、架设T梁施工要点a.架桥机试吊。
架桥机组装后，在拼装场地做吊梁试验。
吊梁试验前，主机先空载行走与制动，检查机械电气设备及仪表是否正常，对吊梁台车的起吊、横移及制动、前支腿升降等做全面检查和试运行，测定空载时悬臂部分挠度值，然后按上述程序，重载试吊，检查重载时前、后、中支点最大工作反力。
符合设计要求后，方可架梁。
b. 脱空前支架架桥机运行前，运行轨道下的梁隔板、翼板必须焊接完毕，并在前轮停车位置设限位器，以防止架桥机因惯性或其他原因溜车造成危险。
吊梁台车移至架桥机后端并可靠制动后脱空前支架，架桥机悬臂前行至安装孔位，在轨面上作停止位置标记并派专人安放止轮器。
c.顶升前支腿，架桥机呈吊梁状态在墩帽支承面上用橡胶板垫平，顶升支架呈铅垂状态，然后加双定位销，用5t倒链在支架两侧收紧。
d.架梁架桥机就位后，将事先准备好的喂梁轨道平车及T梁，通过架桥机前端安放的5t卷扬机牵引运梁平车，使梁片进入架桥机腹巷至预定位置（或运至桥墩下方），吊梁台车移至大梁上方，挂好前后吊点的吊杆和底梁，检查无误后启动2台卷扬机组将梁吊起横移对中，前行到位后再横移到预定位置，两吊点卷扬机组动作一致、均衡使梁片落至距横移设备20～30cm时，再调整一次梁片纵横向位置，确保连续缝或伸缩缝达到构造要求，而后继续落梁至设计位置。
架桥机专项施工方案
架桥机专项施工方案架桥机专项施工方案一、施工概述：架桥机是一种专门用于在施工现场进行大型桥梁的架设和拆除的机械设备。
首先将合适的架桥机选择到现场，并进行设备的安装和调试工作。
然后根据设计要求和施工图纸规定的位置和高度，进行桥梁的架设工作。
二、施工准备：1.确定施工地点和时间；2.统一调配架桥机设备；3.进行架桥机设备的安装和调试；4.组织施工人员及相关技术人员。
三、施工流程：1.测量施工地点和确定架设位置；2.布置和调整架桥机设备，确保安全稳定；3.进行桥梁的架设。
先进行上部结构的架设，然后逐步进行下部结构的架设；4.进行桥梁的校核和调整，确保桥梁的水平和垂直度；5.进行桥梁的固定和连接。
四、施工安全：1.严格遵守施工安全操作规程；2.保证架桥机设备的稳定性和可靠性；3.做好施工现场的安全防护措施；4.组织施工人员进行必要的安全培训；5.合理安排施工进度，避免施工人员疲劳作业。
五、验收标准：1.桥梁架设过程中不得有桥梁变形或掉落等安全隐患；2.桥梁架设后的精确度符合设计要求和施工图纸的规定；3.桥梁固定和连接牢固可靠。
六、特殊情况处理：1.施工过程中遇到恶劣天气条件，暂停施工，确保施工安全；2.施工过程中发生设备故障，立即停机维修，确保设备正常运转；3.在施工过程中发现桥梁设计或施工图纸有误，及时通知设计人员和技术质量部门进行调整。
七、施工总结：1.及时收集和整理施工过程中的相关数据和资料；2.总结施工过程中的经验和教训；3.制定改进措施和提出优化建议。
以上就是架桥机专项施工方案的基本内容，希望能对您的工程施工提供一定的参考和帮助。
架桥机作业指导书
架桥机作业指导书引言概述：架桥机是一种用于搭建桥梁的重型机械设备，它能够快速、高效地完成桥梁的搭建工作。
为了确保架桥机的安全和正常运行，本文将详细介绍架桥机的作业指导，包括前期准备、操作要点、安全注意事项等内容。
一、前期准备1.1 施工方案制定在进行架桥机作业之前，施工方案是必不可少的。
施工方案应包括桥梁的设计图纸、施工工艺、作业流程等内容，以确保施工的顺利进行。
1.2 设备检查在开始作业之前，必须对架桥机进行全面的检查。
检查内容包括机械设备的运行状况、润滑油的充足程度、电气设备的正常工作等，以确保设备能够正常运行。
1.3 工作区域准备在作业现场，必须确保工作区域的平整、稳固。
清理工作区域，清除障碍物，确保作业过程中没有任何安全隐患。
二、操作要点2.1 安全操作在进行架桥机作业时，操作人员必须严格遵守安全操作规程。
操作人员应穿戴好安全装备，如安全帽、防护眼镜等，确保自身安全。
同时，操作人员应熟悉架桥机的操作界面和各个控制按钮的功能，确保操作的准确性。
2.2 协调配合架桥机作业需要多人协作完成，因此良好的协调配合非常重要。
操作人员应与其他施工人员保持良好的沟通，确保作业的顺利进行。
同时，操作人员应密切关注周围环境的变化，及时调整作业策略。
2.3 精确测量在进行架桥机作业时，精确测量是必不可少的。
操作人员应熟悉使用测量工具，如测量尺、水平仪等，确保桥梁的尺寸和位置的准确性。
同时，操作人员应密切关注测量数据的变化，及时调整作业方案。
三、安全注意事项3.1 防止倾覆架桥机在作业过程中，必须注意防止倾覆的情况发生。
操作人员应根据工程要求选择合适的支撑方式，确保架桥机的稳定性。
同时，操作人员应注意操作的平稳性，避免突然的急停或急转弯等动作。
3.2 防止碰撞在作业过程中，架桥机与其他设备或建筑物之间必须保持安全距离，避免碰撞事故的发生。
操作人员应密切关注周围环境，合理安排作业区域，确保作业的安全进行。
3.3 防止电气事故架桥机作业涉及到电气设备的使用，因此必须注意防止电气事故的发生。
架桥机工作原理
架桥机，也称为大型起重机械或桥梁施工机械，是用于建设桥梁和悬索桥等工程的重型设备。
它具有将吊物高空运输并精确放置的能力，以及能够在各种复杂工况下进行工作的特点。
架桥机的工作原理如下：
1.结构设计：架桥机通常由主梁、抱杆、起升系统、行走系统、支撑腿等部分组成。
主梁
起到承载和支撑其他部件的作用。
2.起升系统：起升系统包括配重、起重机构和起升机构。
通过起升机构，架桥机能够提升
和下放吊物，实现垂直方向的运输。
3.行走系统：行走系统由行走轮、驱动装置和控制系统组成，使架桥机能够在工地上自由
行走，并完成不同位置的作业。
4.支撑腿：支撑腿用于稳定和固定架桥机的位置，在吊物起升过程中保持平衡和安全。
5.控制系统：架桥机的操作员通过控制系统控制各个部件的运行，包括起升、行走、支撑
等，以实现精确的作业。
在工作时，架桥机首先确定吊物的重量和尺寸，然后根据需要调整配重并设置相关参数。
操作员利用控制系统控制行走系统将架桥机移动到目标位置，并使用起升系统将吊物提升到所需高度，再通过行走系统将吊物准确放置到指定位置。
总之，架桥机利用其结构设计和各个部件的协调运作，实现了重物的高空运输和精确放置，为桥梁建设等工程提供了强有力的支持。
