田氏西门子16排螺旋CT后处理技术的骨科应用
西门子16排螺旋CT在隐匿性骨折诊断中的应用价值
西门子16排螺旋CT在隐匿性骨折诊断中的应用价值发布时间：2022-08-17T02:23:59.708Z 来源：《健康世界》2022年8期作者：韩强[导读] 研究西门子16排螺旋CT在隐匿性骨折诊断中的应用价值。
韩强哈尔滨市平房区人民医院黑龙江哈尔滨 150060摘要：目的：研究西门子16排螺旋CT在隐匿性骨折诊断中的应用价值。
方法：回顾性分析2019.3—2021.5我院收治的60例胸部外伤患者的临床资料，行X线摄片与西门子16排螺旋CT检查，对比两种检查方式的检出率。
结果：西门子16排螺旋CT的检出率（90.00%）相较于X线摄片（18.33%）要高，P<0.05。
结论：西门子16排螺旋CT诊断隐匿性骨折的准确率相比X线摄片要高，有较高临床应用价值。
关键词：隐匿性骨折；16排螺旋CT；诊断高处坠落、车祸等因素是导致胸部外伤的主要因素，当胸部外伤损伤到内部时会引发骨折、气胸等情况。
隐匿性骨折是一种假阴性现象，按照隐匿性骨折的发病机制可以分为隐性创伤骨折、疲劳骨折、隐性骨内骨折以及衰竭骨折四种，当患者存在隐匿性骨折却没有及时接受治疗时就容易引发多种并发症，对患者的生命健康与生活质量有重要影响[1]。
目前，临床上在诊断胸外伤时以X线胸片为主要检查方式，其能够对患者外伤部位、范围诊断提供辅助，但X线摄片检查存在局限性，只能对普通的正侧位进行检查，当骨质重叠后就没有办法发现隐匿性骨折。
因此选择诊断准确率高的检测方式较为重要。
相关研究显示，在隐匿性骨折诊断中应用16排螺旋CT对提高诊断准确率有积极影响[2]。
基于此，本次研究观察并分析了在隐匿性骨折诊断中应用西门子16排螺旋CT的价值，现报告如下：1资料与方法1.1一般资料回顾性分析2019.3—2021.5我院收治的60例胸部外伤患者的临床资料，其中男55.00%（33/60），女45.00%（27/60），年龄区间为20-63岁，平均（35.85±2.05）岁。

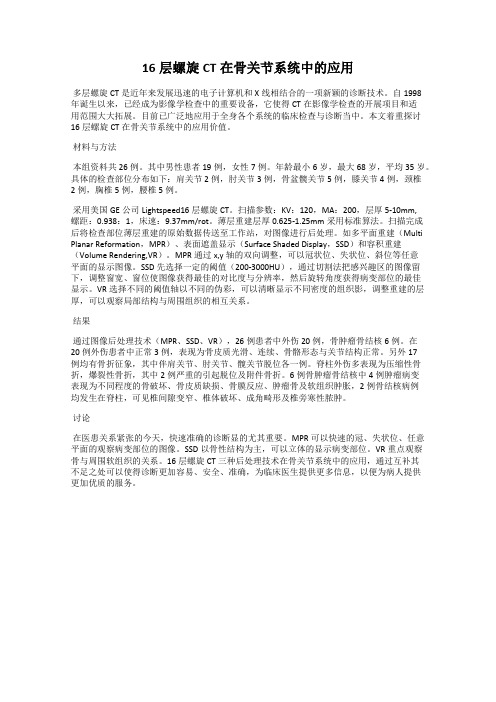

16层螺旋CT在骨关节系统中的应用
16层螺旋CT在骨关节系统中的应用多层螺旋CT是近年来发展迅速的电子计算机和X线相结合的一项新颖的诊断技术。
自1998年诞生以来，已经成为影像学检查中的重要设备，它使得CT在影像学检查的开展项目和适用范围大大拓展。
目前已广泛地应用于全身各个系统的临床检查与诊断当中。
本文着重探讨16层螺旋CT在骨关节系统中的应用价值。
材料与方法本组资料共26例。
其中男性患者19例，女性7例。
年龄最小6岁，最大68岁，平均35岁。
具体的检查部位分布如下：肩关节2例，肘关节3例，骨盆髋关节5例，膝关节4例，颈椎2例，胸椎5例，腰椎5例。
采用美国GE公司Lightspeed16层螺旋CT。
扫描参数：KV：120，MA：200，层厚5-10mm,螺距：0.938：1，床速：9.37mm/rot。
薄层重建层厚0.625-1.25mm采用标准算法。
扫描完成后将检查部位薄层重建的原始数据传送至工作站，对图像进行后处理。
如多平面重建（Multi Planar Reformation，MPR）、表面遮盖显示（Surface Shaded Display，SSD）和容积重建（Volume Rendering,VR）。
MPR通过x,y轴的双向调整，可以冠状位、失状位、斜位等任意平面的显示图像。
SSD先选择一定的阈值（200-3000HU），通过切割法把感兴趣区的图像留下，调整窗宽、窗位使图像获得最佳的对比度与分辨率，然后旋转角度获得病变部位的最佳显示。
VR选择不同的阈值轴以不同的伪彩，可以清晰显示不同密度的组织影，调整重建的层厚，可以观察局部结构与周围组织的相互关系。
结果通过图像后处理技术（MPR、SSD、VR），26例患者中外伤20例，骨肿瘤骨结核6例。
在20例外伤患者中正常3例，表现为骨皮质光滑、连续、骨骼形态与关节结构正常。
另外17例均有骨折征象，其中伴肩关节、肘关节、髋关节脱位各一例。
脊柱外伤多表现为压缩性骨折，爆裂性骨折，其中2例严重的引起脱位及附件骨折。

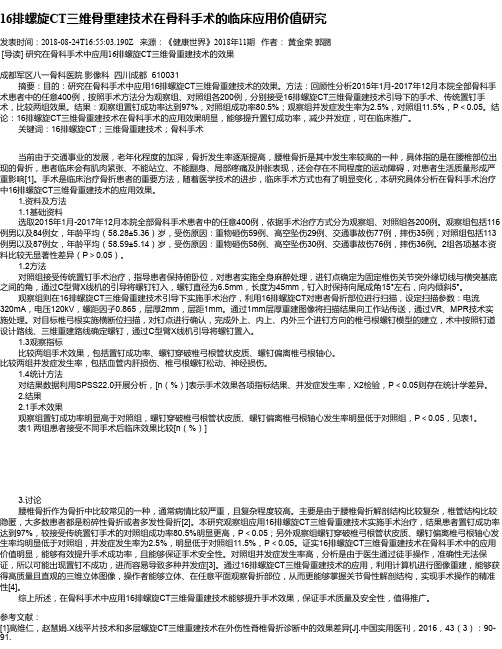

16排螺旋CT三维骨重建技术在骨科手术的临床应用价值研究
16排螺旋CT三维骨重建技术在骨科手术的临床应用价值研究发表时间：2018-08-24T16:55:03.190Z 来源：《健康世界》2018年11期作者：黄金荣郭鹏[导读] 研究在骨科手术中应用16排螺旋CT三维骨重建技术的效果成都军区八一骨科医院影像科四川成都 610031 摘要：目的：研究在骨科手术中应用16排螺旋CT三维骨重建技术的效果。
方法：回顾性分析2015年1月-2017年12月本院全部骨科手术患者中的任意400例，按照手术方法分为观察组、对照组各200例，分别接受16排螺旋CT三维骨重建技术引导下的手术、传统置钉手术，比较两组效果。
结果：观察组置钉成功率达到97%，对照组成功率80.5%；观察组并发症发生率为2.5%，对照组11.5%，P＜0.05。
结论：16排螺旋CT三维骨重建技术在骨科手术的应用效果明显，能够提升置钉成功率，减少并发症，可在临床推广。
关键词：16排螺旋CT；三维骨重建技术；骨科手术当前由于交通事业的发展，老年化程度的加深，骨折发生率逐渐提高，腰椎骨折是其中发生率较高的一种，具体指的是在腰椎部位出现的骨折，患者临床会有肌肉紧张、不能站立、不能翻身、局部疼痛及肿胀表现，还会存在不同程度的运动障碍，对患者生活质量形成严重影响[1]。
手术是临床治疗骨折患者的重要方法，随着医学技术的进步，临床手术方式也有了明显变化，本研究具体分析在骨科手术治疗中16排螺旋CT三维骨重建技术的应用效果。
1.资料及方法 1.1基础资料选取2015年1月-2017年12月本院全部骨科手术患者中的任意400例，依据手术治疗方式分为观察组、对照组各200例。
观察组包括116例男以及84例女，年龄平均（58.28±5.36）岁，受伤原因：重物砸伤59例、高空坠伤29例、交通事故伤77例，摔伤35例；对照组包括113例男以及87例女，年龄平均（58.59±5.14）岁，受伤原因：重物砸伤58例、高空坠伤30例、交通事故伤76例，摔伤36例。

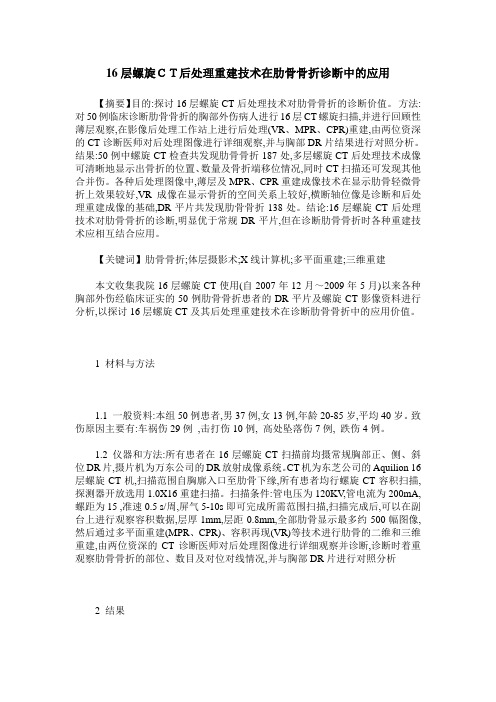

16层螺旋CT后处理重建技术在肋骨骨折诊断中的应用
16层螺旋ＣＴ后处理重建技术在肋骨骨折诊断中的应用【摘要】目的:探讨16层螺旋CT后处理技术对肋骨骨折的诊断价值。
方法:对50例临床诊断肋骨骨折的胸部外伤病人进行16层CT螺旋扫描,并进行回顾性薄层观察,在影像后处理工作站上进行后处理(VR、MPR、CPR)重建,由两位资深的CT诊断医师对后处理图像进行详细观察,并与胸部DR片结果进行对照分析。
结果:50例中螺旋CT检查共发现肋骨骨折187处,多层螺旋CT后处理技术成像可清晰地显示出骨折的位置、数量及骨折端移位情况,同时CT扫描还可发现其他合并伤。
各种后处理图像中,薄层及MPR、CPR重建成像技术在显示肋骨轻微骨折上效果较好,VR成像在显示骨折的空间关系上较好,横断轴位像是诊断和后处理重建成像的基础,DR平片共发现肋骨骨折138处。
结论:16层螺旋CT后处理技术对肋骨骨折的诊断,明显优于常规DR平片,但在诊断肋骨骨折时各种重建技术应相互结合应用。
【关键词】肋骨骨折;体层摄影术;X线计算机;多平面重建;三维重建本文收集我院16层螺旋CT使用(自2007年12月～2009年5月)以来各种胸部外伤经临床证实的50例肋骨骨折患者的DR平片及螺旋CT影像资料进行分析,以探讨16层螺旋CT及其后处理重建技术在诊断肋骨骨折中的应用价值。
1 材料与方法1.1 一般资料:本组50例患者,男37例,女13例,年龄20-85岁,平均40岁。
致伤原因主要有:车祸伤29例,击打伤10例, 高处坠落伤7例, 跌伤4例。
1.2 仪器和方法:所有患者在16层螺旋CT扫描前均摄常规胸部正、侧、斜位DR片,摄片机为万东公司的DR放射成像系统。
CT机为东芝公司的Aquilion 16层螺旋CT机,扫描范围自胸廓入口至肋骨下缘,所有患者均行螺旋CT容积扫描,探测器开放选用1.0X16重建扫描。
扫描条件:管电压为120KV,管电流为200mA,螺距为15 ,准速0.5 s/周,屏气5-10s即可完成所需范围扫描,扫描完成后,可以在副台上进行观察容积数据,层厚1mm,层距0.8mm,全部肋骨显示最多约500幅图像,然后通过多平面重建(MPR、CPR)、容积再现(VR)等技术进行肋骨的二维和三维重建,由两位资深的CT诊断医师对后处理图像进行详细观察并诊断,诊断时着重观察肋骨骨折的部位、数目及对位对线情况,并与胸部DR片进行对照分析2 结果50例患者中,CT检查共发现肋骨骨折187处。
胸部骨骼骨折诊断中16排多层螺旋CT后处理的应用
胸部骨骼骨折诊断中 16排多层螺旋 CT后处理的应用【摘要】目的：探究分析胸部骨骼骨折诊断中16排多层螺旋CT后处理的应用。
方法：选取我院于2017年7月至2019年8月所收治的100例胸部骨骼骨折患者的临床资料作为本次的研究样本资料，采用回顾性的分析研究方法，从患者的实际病况出发给予其16排多层螺旋CT检查，通过容积再现、三维重建多平面重组以及曲面重建等后处理技术分析研究患者胸部骨骼骨折的显示情况。
结果：采用16排多层螺旋CT后的处理技术后的肩胛骨骨折、肋骨骨折、胸骨骨折以及胸椎骨骨折患者检出情况显著高于常规的CT技术，对比之间的差异存在统计学上的意义（P＜0.05）。
结论：相较于常规的CT检测而言，在胸部骨骼骨折患者的诊断中采取16排多层螺旋CT进行检查的准确度更高，提升了检出率，减少了处理时间有着优秀的应用价值。
【关键词】胸部骨骼骨折；16排多层螺旋CT；检出率患者由于外伤所造成的胸部外伤是非常常见的，其中胸部骨骼骨折包含了肩胛骨骨折、肋骨骨折、胸骨骨折以及胸椎骨骨折，由于患者骨折类型多样，因此传统的胸部X片检查针对患者部分不太明显的骨折显示不清楚[1]。
而随着现代社会科学技术的不断进步发展，螺旋CT的发展，针对患者的胸部平片扫描时间更短，其分辨率更高，医生患者可以有更为直观清除的了解。
再加上可以通过后处理技术进行平面重建，这使得胸部骨骼骨折患者的诊断准确率得到极大幅度提升[2]。
本次研究选取了我院收治的60例胸部骨骼骨折患者，将其分组并给予其不同的诊断方式以判明胸部骨骼骨折诊断中16排多层螺旋CT后处理的应用，现作出报告如下：1资料与方法1.1.一般资料选取我院于2017年7月至2019年8月所收治的100例胸部骨骼骨折患者的临床资料作为本次的研究样本资料。
其中男性患者67例，女性患者33例，患者年龄在29～73岁，平均年龄为（58.34±6.71）岁。
100例胸部骨骼骨折患者中有41例患者为肋骨骨折、29例患者为胸骨骨折、12例患者为胸椎骨骨折、18例患者为肩胛骨骨折。

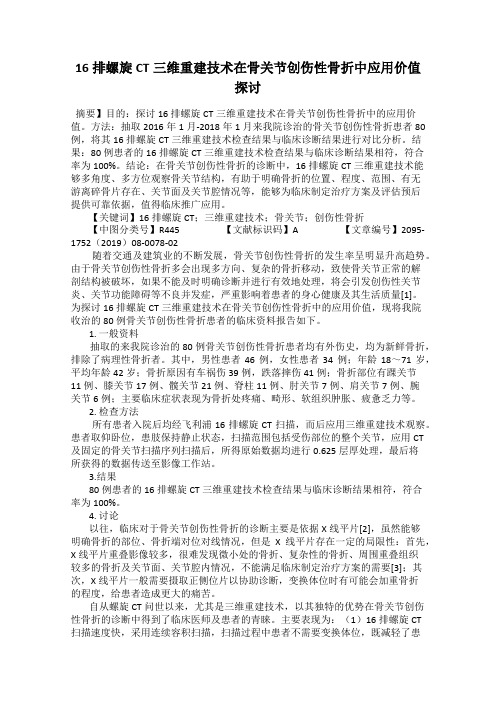

16排螺旋CT三维重建技术在骨关节创伤性骨折中应用价值探讨
16排螺旋CT三维重建技术在骨关节创伤性骨折中应用价值探讨摘要】目的：探讨16排螺旋CT三维重建技术在骨关节创伤性骨折中的应用价值。
方法：抽取2016年1月-2018年1月来我院诊治的骨关节创伤性骨折患者80例，将其16排螺旋CT三维重建技术检查结果与临床诊断结果进行对比分析。
结果：80例患者的16排螺旋CT三维重建技术检查结果与临床诊断结果相符，符合率为100%。
结论：在骨关节创伤性骨折的诊断中，16排螺旋CT三维重建技术能够多角度、多方位观察骨关节结构，有助于明确骨折的位置、程度、范围、有无游离碎骨片存在、关节面及关节腔情况等，能够为临床制定治疗方案及评估预后提供可靠依据，值得临床推广应用。
【关键词】16排螺旋CT；三维重建技术；骨关节；创伤性骨折【中图分类号】R445 【文献标识码】A 【文章编号】2095-1752（2019）08-0078-02随着交通及建筑业的不断发展，骨关节创伤性骨折的发生率呈明显升高趋势。
由于骨关节创伤性骨折多会出现多方向、复杂的骨折移动，致使骨关节正常的解剖结构被破坏，如果不能及时明确诊断并进行有效地处理，将会引发创伤性关节炎、关节功能障碍等不良并发症，严重影响着患者的身心健康及其生活质量[1]。
为探讨16排螺旋CT三维重建技术在骨关节创伤性骨折中的应用价值，现将我院收治的80例骨关节创伤性骨折患者的临床资料报告如下。
1. 一般资料抽取的来我院诊治的80例骨关节创伤性骨折患者均有外伤史，均为新鲜骨折，排除了病理性骨折者。
其中，男性患者46例，女性患者34例；年龄18～71岁，平均年龄42岁；骨折原因有车祸伤39例，跌落摔伤41例；骨折部位有踝关节11例、膝关节17例、髋关节21例、脊柱11例、肘关节7例、肩关节7例、腕关节6例；主要临床症状表现为骨折处疼痛、畸形、软组织肿胀、疲惫乏力等。
2. 检查方法所有患者入院后均经飞利浦16排螺旋CT扫描，而后应用三维重建技术观察。
16排螺旋CT及三维重建技术在腕关节隐匿骨折诊断中效果
16排螺旋 CT及三维重建技术在腕关节隐匿骨折诊断中效果【摘要】目的：探讨16排螺旋CT及三维重建技术在腕关节隐匿骨折诊断中效果。
方法：从本院就诊的腕关节隐匿性骨折患者中随机抽取58例，具体就诊时间为2020年1月~2021年1月，患者分别接受（DR）和螺旋CT检查，对比分析两种检查方法的诊断价值。
结果：相较于DR检查，螺旋CT的检出率明显更高，比较差异显著（P<0.05）；螺旋CT从58例腕关节隐匿性骨折患者中共检出80处骨折，桡骨远端骨折有27处，尺骨茎突骨折有13处、月骨骨折有4处、头状骨骨折有6处、舟状骨骨折有20处，三角骨骨折10处。
结论：相较于DR检查，16排螺旋CT及三维重建技术在腕关节隐匿骨折诊断中更具有优势，对于解剖结构复杂的部位具有极高的敏感性，能够精准确定骨折的存在和位置，为临床诊疗提供了重要的数据参考。
【关键词】16排螺旋CT；三维重建技术；腕关节隐匿骨折；诊断效果腕关节隐匿性骨折在临床上具有较高的发生率，是一种因外力导致的严重程度较轻的骨折，但是由于人体腕部关节的结构较为复杂，常规的X线检查难以发现或者难以及时发现，很容易发生漏诊，导致患者的治疗时机被延误，进而影响到后期的治疗，给患者造成本可以避免的生理和心理痛苦。
螺旋CT检查有强大的后处理功能，能够清晰的显现患者骨折部位的情况，为了提高隐匿性骨折的误诊和漏诊率，加强不同临床诊断方法的研究十分必要[1]。
基于此本文探讨6排螺旋CT及三维重建技术在腕关节隐匿骨折诊断中效果。
1资料和方法1.1一般资料从本院就诊的腕关节隐匿性骨折患者中随机抽取58例，具体就诊时间为2020年1月~2021年1月，患者分别接受直接数字化X线摄影系统（DR）和螺旋CT检查，患者中有男38例，女20例，年龄：15~76岁，均值：（38.14±3.17）岁，患者均有明确的外伤史，具体包括有坠落伤、摔伤、车祸伤以及挤压伤等。
1.2方法患者线接受DR检查，应用飞利浦DR对腕关节正侧位进行摄片，具体条件为60kv、200MA，完成检查后进行飞利浦16层螺旋CT检查，检查是患者需取俯卧位，腕关节进入仪器，从患者腕关节上方3cm处开始扫描至患者掌骨位置，将CT扫描条件设置为120kV、100mAs层厚1.0mm、层距0.5mm，扫描后通过估算法、软组织算法进行重建，通过计算机将扫描数据传输至后处理工作站，接着利用骨算法的VOL数据进行多方位、多角度的薄层重建，以显示骨折图像为目的进行MPR处理，利用软组织VOL数据进行VR三维重建，将骨折部位以立体、直观的图像呈现出来。
16排多层螺旋CT后处理技术在胸部骨骼骨折临床诊断中的应用
16排多层螺旋CT后处理技术在胸部骨骼骨折临床诊断中的应用摘要】目的：探究16排多层螺旋CT后处理技术在胸部骨骼骨折临床诊断中的应用价值。
方法：将在我院接受治疗的54例胸部骨骼骨折患者作为研究对象，所有患者均行16排多层螺旋CT检查，并采用三维重建多平面重组（MPR）后处理技术，观察患者骨折情况，与常规轴位CT检查结果进行对比。
结果：MPR后处理技术诊断横行胸骨骨折、未移位胸骨骨折、无明显移位肩胛骨骨折以及胸椎中柱骨折准确率显著高于常规轴位CT（P<0.05）。
结论：采用16排多层螺旋CT后处理技术诊断胸部骨骼骨折，准确率高，能够帮助骨折类型判断，具有较高临床价值。
【关键词】16排多层螺旋CT；三维重建多平面重组；CT容积再现技术（VR）；胸部骨骼骨折【中图分类号】R445 【文献标识码】A 【文章编号】1007-8231（2019）02-0178-02胸部骨骼骨折是临床上常见的胸外伤，多由直接暴力冲击所致，骨折部位以接近胸骨体及胸骨柄连接的胸骨体部尤为常见，患者表现为不同程度的胸骨肿痛、胸腔血管或脊柱损伤等[1]。
胸部骨骼骨折类型复杂多样，常规的X线片检查难以发现隐性骨折，容易出现漏诊。
近年来，16排多层螺旋CT以其分辨率高、扫描时间短等优越性在胸部骨骼骨折诊断中得以应用，配合MPR后处理技术能够提升对胸部骨骼骨折的诊断准确率，为探究其应用价值，纳入的病例均为我院胸部骨骼骨折患者，共计54例，结果如下。
1.资料与方法1.1 一般资料研究纳入的54例胸部骨骼骨折患者病例资料来源于2017年1月—2018年9月我院胸外科，男33例，女21例，平均年龄为（43.5±6.6）岁。
纳入标准：（1）所有患者均经过临床诊断及CT、胸部X线检查，确诊为胸部骨骼骨折，符合国际相关临床诊断标准[2]；（2）医学伦理会对此次研究表示认可，征得临床科室的同意，所有入组患者均签署知情同意书。
排除标准：（1）存在重要脏器官相关疾病及肝肾功能不全者；（2）存在认知缺陷及意识不清、精神病患者；（3）临床资料不全者；（4）妊娠期及哺乳期妇女。
16层CT多种成像后处理技术在胫骨平台骨折中的应用
１６层ＣＴ多种成像后处理技术在胫骨平台骨折中的应用【摘要】目的探讨16层CT多种成像后处理技术在胫骨平台骨折中的临床应用价值。
方法对53例胫骨平台骨折患者行16层CT容积扫描,并应用ADW4．2工作站,对多平面重建(MPR)、容积成像(VR)及最大密度投影(MIP)等多种成像后处理技术进行观察,依照骨折分型评估胫骨平台劈裂和塌陷的程度,并与X线平片及手术结果对照。
结果53例中,根据Schatzker和McBroom胫骨平台骨折6型分类法,Ⅰ型15例,Ⅱ型18例,Ⅲ型7例,Ⅳ型6例,Ⅴ型4例,Ⅵ型3例。
X线平片检查漏诊7例,16层CT见髁间嵴后方或胫骨平台外髁撕脱小骨片,诊断为隐匿性骨折,其中伴有髌韧带断裂和内侧副韧带部分断裂各2例。
结论16层CT多种成像后处理技术可清晰显示骨折的部位,骨折线的走行方向、骨质碎裂程度和移位的距离,以及关节面塌陷情况等,对术前分型、制订手术治疗方案具有重要的参考价值。
【关键词】16层CT；胫骨平台；骨折；三维重组在膝关节外伤中,胫骨平台骨折十分常见,严重者往往需要进行手术治疗,X线平片及普通CT难以提供骨折及关节、大韧带的全面信息。
16层CT多种成像技术具备明显的优势。
报告我院通过16层CT检查的53例胫骨平台骨折病例,探讨16层CT多种成像后处理技术在胫骨平台骨折中的临床应用价值。
1 材料与方法1．1 一般资料53例胫骨平台骨折,其中男39例,女14例,年龄5~71岁,平均39．3岁,入院就诊距损伤发生的时间为 1 h~20 d不等。
受伤原因:交通事故33例,坠落伤15例,其他原因外伤5例。
所有患者均行膝关节正侧位X线平片、16层CT检查以及扫描后处理。
1．2 扫描方法及图像后处理技术采用美国GE Lightspeed pro16层CT进行容积扫描,扫描范围以膝关节为扫描中心,从股骨下段至胫腓骨上段,螺距为0．875,层厚、层距均为5 mm,扫描条件120 kV,160 mA,重建矩阵512×512。
16排螺旋CT三维骨重建技术在骨科手术中的临床作用
16排螺旋CT三维骨重建技术在骨科手术中的临床作用目的探讨16排螺旋CT三维骨重建技术在骨科手术中的应用价值。
方法选取100例腰椎骨折的患者为研究对象，其中60例行16排螺旋CT三维骨重建技术后，进行椎弓根螺钉固定术治疗（观察组），40例采用传统置钉术治疗（对照组）。
比较两组术后的螺钉位置情况。
结果观察组的置钉准确率高于对照组，血管内脏并发症少于对照组，有统计学意义（P＜0.05）。
结论16排螺旋CT三维重建技术能够提供腰椎骨折置钉准确率，有辅助手术的作用，且易于被术者所掌握。
标签：16排螺旋CT；三维骨重建技术；骨科；应用16排螺旋CT三维重建技术实现了对骨折部位图像立体和任意平面的观察，可进行骨块的解剖学测量，大大提高了螺钉置入的成功率[1]。
为探讨16排螺旋CT三维骨重建技术在骨折中的应用价值，现对我院2012年1月～2014年5月行16排螺旋CT三维骨重建技术后进行椎弓根螺钉固定术治疗的腰椎骨折的情况报道如下。
1资料与方法1.1一般资料100例腰椎骨折的患者，纳入标准：①符合腰椎骨折的诊断标准；②伤椎至少有一侧椎弓根相对完整；③术前均以受伤腰椎节段为中心行脊柱正侧CT检查位及X线片检查。
排除标准：①脊髓神经功能严重损伤（Frankel 分级A级和B级）；②伴发有颅脑及胸腔内重要器官损伤者；③置管骨折侵占在50%以上的不全瘫患者；椎体椎弓严重畸形、毁损等导致局部解剖结构难以辨认的患者。
其中男58例，女42例，年龄21～55岁，中位数年龄33.2岁。
Denis 分类：屈曲压缩骨折42例，爆裂骨折52例，骨折脱位型6例。
受伤原因：交通事故伤56例，高处坠落伤34例，重物砸伤10例；骨折部位：L1骨折93例，L2骨折7例。
受伤至手术时间3～7d，中位时间为4.8d。
其中60例行16排螺旋CT三维骨重建技术后进行椎弓根螺钉固定术治疗（观察组），40例采用传统置钉术治疗（对照组）。
两组的一般资料无统计学意义（P>0.05）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
临床应用
• 螺旋及多排螺旋CT • CT血管造影（CTA） • CT心脏成像 •CT仿真内窥镜
CT血管成像（CTA）
. 是静脉内注入对比剂后在靶血管内对比剂浓度达
到最高峰时间内进行螺旋ＣＴ容积扫描，经计算 机三维重建并加上伪彩，可立体显示血管影像。 .目前主要用于脑血管、颈部血管、胸腹主动脉 、四肢大血管、肾动脉与肺动脉等。 .主要优点：①不需要动脉插管，损伤性小，②可 从任意角度观察，③可将血管剖开，观察血管腔 内改变，主要不足在于小的血管分支不能显示。
血管曲面重建
肋骨曲面重建
• 三维重建：表面遮盖显示（SSD） 最大密度投影（MIP） 最小密度投影（MinP） 容积显示（VRT） 腔内重建技术（VE）
表面遮盖显示（SSD）
肋软骨重建容积显示（VRT）
最小密度投影（MinP）
最大密度投影（MIP）
最大密度投影（MIP）
16排螺旋CT的临床应用
缙云县田氏伤科医院
CT进展
螺旋与多排螺旋CT
螺旋CT扫描：Spiral CT,Helical CT
螺旋CT是通过滑环技术与扫描床连续平直 移动而实现的。在扫描时，X线管连续旋转 并进行连续扫描，检查床沿纵轴连续平直移 动，这样管球旋转与连续动床同时进行，使 X线扫描的轨迹呈螺旋状，因而得名。
腹主动脉瘤
双侧颈动脉体瘤
MIP与SSD重建技术比较
MIP：可分辨血管 壁钙化与充盈造影 剂的血管腔
SSD：不能反 映灰阶度
CT临床应用进展
•病人资料: 男性,39岁 •扫描条件: 120KV, 120mAs •扫描层厚：16x0.75mm •扫描时间: 10sec
腹部动脉成像
男 24岁 右下肢砸伤1天 查体足背动脉搏动消失
CT进展
CT临床应用进展
• 多排螺旋CT • CT血管造影（CTA） • CT心脏成像 •CT仿真内窥镜
CT仿真内镜技术
（CT virtural endoscopy,CTVE）
• 螺旋CT容积扫描+计算机仿真技术 • 利用计算机软件，将CT容积扫描获得的图像数 据进行后处理，重建出空腔器官表观立体图 像，类似纤维内镜所见。 • 临床应用：仿真血管内镜、仿真支气管镜、仿 真喉镜、仿真结肠镜等， • 优点是可从病灶的任意方向观察，无痛苦， • 不足之处是不能取组织作病理切片。
多排螺旋CT：multidetector CT
普通CT与螺旋CT的比较
常规CT： 间隔式扫描
螺旋CT： 连续容积扫描， 轨迹呈螺旋形
MSCT：一次扫描获得大缩短扫描时间 2 快速容积扫描，提高小病灶的检出，防 止遗漏小病灶 3 能进行容积扫描后处理：CT血管造影， CT三维重建，CT仿真内窥镜等。
CT临床应用进展
将改变传统的CT图像浏览模式
20th 世 纪 21th 世 纪
CT临床应用进展
• • • • • 螺旋及多排螺旋CT的二维及三维重建 CT血管造影（CTA） CT心脏成像 CT灌注成像 CT仿真内窥镜
• 二维重组MPR：矢状面和冠状面重组 斜面重组： 旋转任意层面重 组 曲面重组： 组织拉直同层面 重组
快 大 小
扫描速度快- 0.5秒/圈 16层/圈，老年人、儿 童、创伤病人等，减少运动伪影 扫描范围大 -
一.16层螺旋CT特点 全身扫描
发现更小更早病变-高空间分辨率 0.75mm各 向同性 图像质量好 扫描层厚薄 多种图像后处理 功能
好
CT临床应用 16排CT--高分辨率纵向成像
Headline
肋软骨成像
(Maximum Intensity Projection)
最大密度投影MIP
(Volume Rendering Technique)
容积再现技术VRT
• 三维重建：骨骼重建 血管重建 其它器官或组织重建 肺小结分析
• 普通造影：动脉期（动脉早期和晚期） 静脉期或门脉期 延迟期（有相对性）
正常气管、支气管VECT（从上往下观察）
Borrmann 3型结肠癌 （浸润溃疡型）
CT增强
3D气体 铸形
Borrmann 4 型直肠癌 （浸润型）
CT colonoscopy
