如何将万用表作为电流表使用？
万用表的用法
万用表的用法一、如何使用万用表测算电动机的转速在维修旧电动机时，若电动机铭牌不清楚，或者不能用测速表实测转速时，可采用下述方法来测算电动机的转速：(1)拆开电动机的6个接线头，利用欧姆挡找出任意一相定子绕组。
(2)把万用表转换开关depending直流电流最轻毫安挡，两表笔分别连到该二者绕组两端。
(3)将电动机转子慢慢地匀速转动一圈，看万用表指针左右摆动几次（由转子中的剩磁在定子绕组中感应出电动势，使毫安表指针偏转）。
若摆动一次，说明电流正负变化一周期，就是二极电动机；若摆动两次，就是四极电动机；依次类推，就可以判断出电动机的磁极数。
而电动机的同步转速n1是由磁极对数决定的，当电源频率f=50hz时，若磁极对数为p，则式中n1-同步转速，r/min；p-磁极对数，二磁极为一对。
晓得了同步输出功率，也就晓得了电动机的大约输出功率，因为转子的输出功率就是略低于同步输出功率n1的。
比如对1kw以下的小型三相异步电动机，若测出其同步输出功率为1500r/min（4极），则其载满时的输出功率约为1420r/min。
二、万用表如何测电动机绕组接错、接地、短路和短路故障断电情况下，用万用表电阻10k档测量零线和火线对设备金属外壳或接地线的电阻，如果很小或为零说明已经短路。
首先用万用表的电阻挡r×10kω挡测量电动机接线柱对地的绝缘电阻，如果阻值很大，那么说明电动机没有接地；如果阻值很小，那么电动机绕组线圈或者引出线是接地的，也就是烧坏了的。
另外，再用万用表电阻挡r×1ω挡测量接线柱每相绕组之间的电阻，如果电阻很小，并且三相阻值不相等，那么就说明绕组存在击穿现象；如果三相阻值相差不多，那么说明绕组还是好的。
(1)绕组中剧绕组与铁芯或与机壳绝缘毁坏而导致的中剧。
1)故障现象：机壳带电、控制线路失控、绕组短路发热，致使电动机无法正常运行。
2)产生原因：绕组变色并使绝缘电阻上升；电动机长期负载运转；有毒气体锈蚀；金属异物入侵绕组内部损毁绝缘；重绕定子绕组时绝缘损毁碰到铁芯；绕组端部碰到机座斜槽；的定、转子摩擦引发绝缘烧伤；带出线绝缘损毁与壳体互不相让；过电压（例如雷电）并使绝缘打穿。
万用表使用方法
万用表使用方法万用表是测量电阻、电压、电流和音频电平等的仪表。
a测电阻在测量电阻时，应在标有“Ω”的刻度上看读数(由于通过表头的电流与被测电阻不是成正比关系，所以表盘上的电阻标度尺是不均匀的。
)被测电阻的实际值等于标度尺上的读数乘以旋钮所指的倍数。
在测量前，应先将两表笔短接，转动调零电位器，使指针在0Ω的位置，然后选择合适的挡位以保证测量的准确。
每换一个量限，都要重新调零。
另外，电阻的测量，一定要无源及无其它并联支路的情况下进行。
电阻(或电流)测量完毕后，应将转换开关旋至高电压挡位，这是防止误用欧姆表(或电流挡) 测电压的良好习惯。
b直流电压、电流的测量读数时应看“DC”或“V·mA”符号的刻度表，此时旋钮所指的数值即直流电压或电流的最大量限(量程)。
测量前应先估计被测量值的大小，再将转换开关转到适当量限的档位上。
按比例可读出测量值的大小。
测电路上两点间电压时，红色测试笔应接高电位点，黑色测试笔应接低电位点。
测直流电流时，要把电流表串入支路中，所以必须先把被测支路断开。
如果没有断开支路就把两支表笔搭到支路的两端点上去，实际上是用电流表去测电压，电表即被烧毁。
用万用表判断电容器质量视电解电容器容量大小，通常选用万用表的R×10、R×100、R×1K挡进行测试判断。
红、黑表笔分别接电容器的负极（每次测试前，需将电容器放电），由表针的偏摆来判断电容器质量。
若表针迅速向右摆起，然后慢慢向左退回原位，一般来说电容器是好的。
如果表针摆起后不再回转，说明电容器已经击穿。
如果表针摆起后逐渐退回到某一位置停位，则说明电容器已经漏电。
如果表针摆不起来，说明电容器电解质已经干涸推失去容量。
有些漏电的电容器，用上述方法不易准确判断出好坏。
当电容器的耐压值大于万用表内电池电压值时，根据电解电容器正向充电时漏电电流小，反向充电时漏电电流大的特点，可采用R×10K挡，对电容器进行反向充电，观察表针停留处是否稳定（即反向漏电电流是否恒定），由此判断电容器质量，准确度较高。
指针式万用表怎么用来测量交流电？这几个注意事项要清楚!
“雷正电气”11年专注生产：电缆桥架、金属线槽、JDG/KBG镀锌线管厂家

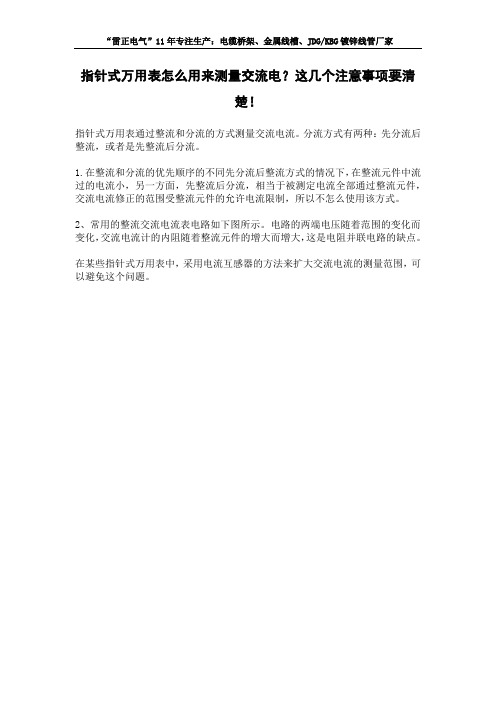

指针式万用表怎么用来测量交流电？这几个注意事项要清
楚！
指针式万用表通过整流和分流的方式测量交流电流。
分流方式有两种：先分流后整流，或者是先整流后分流。
1.在整流和分流的优先顺序的不同先分流后整流方式的情况下，在整流元件中流过的电流小，另一方面，先整流后分流，相当于被测定电流全部通过整流元件，交流电流修正的范围受整流元件的允许电流限制，所以不怎么使用该方式。
2、常用的整流交流电流表电路如下图所示。
电路的两端电压随着范围的变化而变化，交流电流计的内阻随着整流元件的增大而增大，这是电阻并联电路的缺点。
在某些指针式万用表中，采用电流互感器的方法来扩大交流电流的测量范围，可以避免这个问题。
钳型万用表测电流调零方法
钳型万用表测电流调零方法钳型万用表是一种常见的电子测试仪器，常用来测试电流、电压、电阻等电学量。
但是，在使用钳型万用表测试电流时，由于钳型万用表本身的内阻较大，会对被测电路产生一定的影响，因此需要进行调零操作。
钳型万用表的调零操作是指在测量电流前，将钳型万用表表头打开，将两个钳子合并，然后调整表头的“零位”位置，使得钳型万用表的读数为零。
这样，在测试电流时，钳型万用表就能够准确地测量电路中的电流值。
那么，如何进行钳型万用表的电流调零操作呢？下面将介绍一些常见的方法：1. 使用校准电阻进行调零使用校准电阻进行调零是一种常见的方法。
首先，将钳型万用表的表头打开，并将两个钳子合并。
然后，将校准电阻接入电路中，让电流通过校准电阻，并通过钳型万用表进行测量。
此时，钳型万用表的读数即为校准电阻的电流值。
根据校准电阻的电流值，调整钳型万用表的“零位”位置，使得钳型万用表的读数为零。
2. 使用电流表进行调零使用电流表进行调零是另一种常见的方法。
首先，将钳型万用表的表头打开，并将两个钳子合并。
然后，将电流表接入电路中，让电流通过电流表，并通过钳型万用表进行测量。
此时，钳型万用表的读数即为电流表的电流值。
根据电流表的电流值，调整钳型万用表的“零位”位置，使得钳型万用表的读数为零。
注意：在使用电流表进行调零时，应该确保电流表的精度比钳型万用表高，以保证调零的准确性。
3. 使用被测电路进行调零在某些情况下，可以直接使用被测电路进行调零。
首先，将钳型万用表的表头打开，并将两个钳子合并。
然后，将钳型万用表的钳子夹在被测电路的电流路径上，让电流通过钳型万用表，并通过被测电路。
此时，钳型万用表的读数即为被测电路的电流值。
根据被测电路的电流值，调整钳型万用表的“零位”位置，使得钳型万用表的读数为零。
注意：在使用被测电路进行调零时，应该确保被测电路的电流稳定，并且不会对钳型万用表造成影响。
总结：钳型万用表是一种常见的电子测试仪器，用于测试电流、电压、电阻等电学量。
电子式万用表操作说明书
电子式万用表操作说明书导言：电子式万用表是一种常见的电子测量仪器，在电子技术领域扮演着重要的角色。
本操作说明书将详细介绍电子式万用表的操作步骤和注意事项，帮助用户正确、安全地使用该仪器。
1. 仪器概述电子式万用表是一款用于测量电压、电流、电阻等电学量的便携式仪器。
具有数字显示、自动量程切换、阻抗、温度等功能，适用于多种电子设备的维修、调试和实验等工作。
2. 仪器特点（此处详细描述电子式万用表各功能特点，例如量程范围、精度、自动校准等）3. 操作步骤3.1 准备工作（此处介绍使用电子式万用表之前的准备工作，例如确认电池电量、插入测试引线等）3.2 测量电压3.2.1 选择量程通过选择旋钮上的电压档位，将量程调整到待测电压应该范围的最小值。
3.2.2 连接测试端子将黑色测试引线插入COM端子，将红色测试引挎插入V端子。
3.2.3 测量电压将红色测试引线连接至待测电路的正极，黑色测试引线连接至负极。
读取并记录万用表上显示的电压数值。
3.3 测量电流3.3.1 准备电路将待测电路断电，并将电流表支路连接至电路中。
3.3.2 设置选择位根据待测电流的估计值，选择电流档位。
若估计值较小，选择小档位，否则选择大档位。
3.3.3 连接测试端子将黑色测试引线插入COM端子，将红色测试引线插入A端子。
3.3.4 测量电流将红色测试引线连接至待测电路的正极，黑色测试引线连接至负极。
打开待测电路的电源，读取并记录万用表上显示的电流数值。
4. 注意事项4.1 安全使用使用电子式万用表时，要注意安全操作。
例如，避免高压触点、正确选择电流档位，避免超出仪器的额定范围等。
4.2 保护仪器使用电子式万用表时要保护仪器免受损坏，避免受潮、避免摔落、避免长时间暴露在高温环境中。
4.3 避免误操作在操作电子式万用表时，要避免误操作，如选择错误的档位、接错测试引线等，以免造成测量错误或仪器损坏。
结论：本操作说明书详细介绍了电子式万用表的操作步骤和注意事项，帮助用户正确、安全地使用该仪器。
钳形万用表的使用方法
钳形万用表的使用方法钳形万用表是一种常见的电子测试仪器，能够测量电压、电流、电阻等电学量，广泛应用于电工、电子、机械等领域。
本文将介绍钳形万用表的基本原理、使用方法和注意事项，希望能为读者提供帮助。
一、钳形万用表的基本原理钳形万用表是一种非接触式的电流表，其基本原理是利用安培定理和法拉第电磁感应定律。
当电流通过一条导线时，会在导线周围产生一个磁场，钳形万用表的感应线圈可以感应这个磁场，并将其转换成电压信号，从而实现电流测量。
由于钳形万用表不需要接触测量对象，因此可以避免破坏测量对象的表面，同时也减少了安全风险。
二、钳形万用表的使用方法1. 准备工作在使用钳形万用表之前，首先需要检查电池电量是否充足。
如果电池电量不足，可能会导致测量结果不准确，甚至无法工作。
此外，还需要根据测量对象的电学特性选择合适的测量模式和量程。
2. 测量电压测量电压时，需要将钳形万用表的感应线圈夹在待测电路的一根导线上，确保线圈与导线垂直，并将测量模式设置为电压模式。
此时，钳形万用表会显示待测电路的电压值。
需要注意的是，在测量直流电压时，需要将红色测试针连接到正极，黑色测试针连接到负极；在测量交流电压时，不需要区分正负极。
3. 测量电流测量电流时，需要将待测电路的一根导线夹在钳形万用表的感应线圈中，并将测量模式设置为电流模式。
此时，钳形万用表会显示待测电路的电流值。
需要注意的是，在测量电流时，不能将感应线圈夹在整个电路中，否则会导致测量结果不准确，甚至损坏钳形万用表。
4. 测量电阻测量电阻时，需要将待测电路的两个接口分别连接到钳形万用表的两个测试针上，并将测量模式设置为电阻模式。
此时，钳形万用表会显示待测电路的电阻值。
需要注意的是，在测量电阻时，需要将待测电路断开，并确保待测电路没有电压和电流。
三、钳形万用表的注意事项1. 安全第一钳形万用表涉及到电学量的测量，因此需要注意安全。
在使用钳形万用表时，需要确保测量对象的电压和电流不超过钳形万用表的额定值，否则会导致钳形万用表损坏或者安全事故。
有关万用表的正确使用
有关万用表的正确使用有关万用表的正确使用万用表又叫多用表、三用表、复用表，是一种多功能、多量程的测量仪表，一般万用表可测量直流电流、直流电压、交流电压、电阻和音频电平等，有的还可以测交流电流、电容量、电感量及半导体的一些参数（如β）。
1．万用表的结构（500型）万用表由表头、测量电路及转换开关等三个主要部分组成。
（1）表头：它是一只高灵敏度的磁电式直流电流表，万用表的主要性能指标基本上取决于表头的性能。
表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值，这个值越小，表头的灵敏度愈高。
测电压时的内阻越大，其性能就越好。
表头上有四条刻度线，它们的功能如下：第一条（从上到下）标有R或Ω，指示的是电阻值，转换开关在欧姆挡时，即读此条刻度线。
第二条标有∽和VA，指示的是交、直流电压和直流电流值，当转换开关在交、直流电压或直流电流挡，量程在除交流10V以外的其它位置时，即读此条刻度线。
第三条标有10V，指示的是10V的交流电压值，当转换开关在交、直流电压挡，量程在交流10V时，即读此条刻度线。
第四条标有dB，指示的是音频电平。
（2）测量线路测量线路是用来把各种被测量转换到适合表头测量的微小直流电流的电路，它由电阻、半导体元件及电池组成它能将各种不同的被测量（如电流、电压、电阻等）、不同的量程，经过一系列的处理（如整流、分流、分压等）统一变成一定量限的微小直流电流送入表头进行测量。
（3）转换开关其作用是用来选择各种不同的测量线路，以满足不同种类和不同量程的测量要求。
转换开关一般有两个，分别标有不同的档位和量程。
2．符号含义（1）∽表示交直流（2）V－2.5KV 4000Ω/V 表示对于交流电压及2.5KV的直流电压挡，其灵敏度为4000Ω/V（3）A－V－Ω 表示可测量电流、电压及电阻（4）45－65－1000Hz 表示使用频率范围为1000 Hz以下，标准工频范围为45－65Hz（5）2000Ω/V DC 表示直流挡的灵敏度为2000Ω/V钳表和摇表盘上的符号与上述符号相似（其他因为符号格式不对不能全部写上『表示磁电系整流式有机械反作用力仪表『表示三级防外磁场『表示水平放置）））3．万用表的使用（1）熟悉表盘上各符号的意义及各个旋钮和选择开关的主要作用。
钳形万用表使用方法,如何测量电压、电流、电阻？
钳形万用表使用方法，如何测量电压、电流、电阻？钳形电流表是由电流互感器和电流表组合而成。
电流互感器的铁心在捏紧扳手时可以张开；被测电流所通过的导线可以不必切断就可穿过铁心张开的缺口，当放开扳手后铁心闭合。
钳形电流表是由电流互感器和电流表组合而成。
电流互感器的铁心在捏紧扳手时可以张开；被测电流所通过的导线可以不必切断就可穿过铁心张开的缺口，当放开扳手后铁心闭合。
钳形电流表的结构及使用方法当我们需要在不断开电路的情况下测量电流的场合，便需要使用到钳形电流表（有时简称钳形表、钳表）。
钳形电流表就是一种用于测量正在运行的电气线路中电流大小的仪表，是电工们很常用的测量工具。
钳形电流表分为钳形交流电流表和钳形交直流表两大类，有的还可以测量交流电压。
结构：钳形交流电流表实质上是由一只电流互感器和一只整流系仪表所组成，被测量的载流导线相当于电流互感器的原绕组，在铁芯上的是电流互感器的副边绕组，副边绕组与整流系仪表接通。
根据电流互感器原、副边绕组间一定的变化比例关系，整流系仪表的便可以显示出被测量线路的电流值。
钳形交直流表是一个电磁系仪表，放置在钳口中的被测量载流导线作为励磁线圈，磁通在铁芯中形成回路，电磁式测量机构位于铁芯的缺口中间，受磁场的作用而偏转，获得读数。
因其偏转不受测量电流的影响，所以可测量交直流电流。
使用方法：钳形电流表的使用方法简单，如上图所示，测量电流时只需要将正在运行的待测导线夹入钳形电流表的钳形铁芯内，然后读取数显屏或指示盘上的读数即可。
使用很简单吧！夹住测量导线就行了。
不过现在数字钳形电流表的广泛使用，给钳形表增加了很多万用表的功能，比如电压、温度、电阻等（有时称这类多功能钳形表为钳形万用表，如上图所示，仪表上有两个表笔插孔），可通过旋钮选择不同功能，使用方法与一般数字万用表相差无几。
对于一些特有功能按钮的含义，则应参考对应的说明书。
使用钳形电流表时应注意以下几个问题：相序的测试：（1）将档位转至相序检测档；（2）表笔黄、黑、红，依次插入c、COMb、VΩa插线口；（3）将表笔的红、黑、黄分别对应于A、B、C(或L1、 L2、 L3)。
万用表的使用方法
万用表的使用方法4位、5位等数字万用表的最大显示值分别为±19999、±199999，余者类推。
袖珍数字万用表常采用高12.5mm的液晶显示器（LCD）。
为提高观察的清晰度，也有采用字高18mm的大屏幕LCD，如DT830A、DT890D、DT940C、DT960T、DT970、DT980型等采用字高25mm（1in）的超大屏幕LCD。
新型袖珍数字万用表大多增加了功能标志符，如单位符号mV、V、kV、μA、mA、A、Ω、kΩ、MΩ、nS、kHz、pF、nF、μF、，测量项目符号AC、DC、LOΩ、MEM，特殊符号LO BAT（低电压符号）、H（读数保持符号）、AUTO（自动量程符号）、×10（10倍乘符号）、·））（蜂鸣器符号）为克服数字显示不能反映被测量的变化过程及变化趋势之不足，“数字/模拟条图”双重显示袖珍数字万用表、多重显示袖珍数字万用表也竞相问世。
这类仪表兼有数字仪表和模拟表的优点，为袖珍数字万用表完全取代指针式（模拟式）万用表创造了条件。
准确度高袖珍数字万用表的准确度是测量结果中系统误差和随机意味着的综合，它表示测量结果与真值的一致程度，反映测量误差的大小，一般讲，准确度愈高，测量误差就愈小，反之亦然。
根据JJG315-83《直流数字电压表》计量检定规程规定，数字电压表（DVM）的测量误差用绝对误差形式表示。
即△ =Ux-UN式中：△-测量误差/V；Ux-被测电压/V；UN-被测电压的实际值/V（可用准确度比被测电压表高3～5倍的标准仪表读得）。
数字电压表测量准确度的表示方法有两种表达式：△=±（a%RDG+b%FS）；（1-1）△=±（a%RDG+n个字）。
（1-2）式1-1中，RDG为被测量值的读数（显示值），FS为该量程的满度值。
a为误差的相对项系数，与所选择的测量项目及量程有关；b为误差的固定项系数，与测量项目及量程无关。
万用表的使用方法教学
万用表的使用方法教学1、正确使用万用表正确使用万用表，用前须熟悉表盘。
两个零位调节器，轻轻旋动调零位。
正确选择接线柱，红黑表笔插对孔。
转换开关旋拨档，档位选择要正确。
合理选择量程档，测量读数才精确。
看准量程刻度线，垂视表面读数准。
测量完毕拨表笔，开关旋于高压档。
表内电池常检查，变质会漏电解液。
用存仪表环境好，无振不潮磁场弱。
2、正确运用万用表的欧姆档正确运用欧姆档，应知应会有八项。
电池电压要富足，被测电路无电压。
选择合适倍率档，针指刻度尺中段。
每次更换倍率档，须重调节电阻零。
笔尖测点接触良，测物笔端手不碰。
测量电路线通断，千欧以上量程档。
判测二极管元件，倍率不同阻不同。
测量变压器绕组，手若碰触感麻电。
3、万用表测量电压时注意事项用万用表测电压，注意事项有八项。
清楚表内阻大小，一定要有人监护。
被测电路表并联，带电不能换量程。
测量直流电压时，搞清电路正负极。
测感抗电路电压，期间不能断电源。
测试千伏高电压，须用专用表笔线。
4、万用表测量直流电流的方法用万用表测电流，开关拨至毫安档，确定电路正负极，表计串联电路中。
选择较大量程档，减小对电路影响。
5、直流法判别三相电动机定子绕组的首尾端三相电动机绕组，首尾直流法判断。
万用表拨毫安档，直流电源干电池。
一相绕组接仪表，另相绕组触电池。
通电瞬间表针转，反转正极都是首。
若不反转换接线，余相绕组同法判。
6、剩磁法判别三相电动机定子绕组的首尾端运转过的电动机，首尾剩磁法判断。
三相绕组出线端，作好标记后并联。
万用表拨毫安档，跨接并联公共点。
慢慢转动电机轴，同时观看仪表针。
指针无明显摆动，三首三尾连一起。
指针向左右摆动，二首一尾并一端。
一相绕组调换头，再用同法来测辨。
直至表针不摆动，首尾分别并一端。
7、环流法判别三相电动机定子绕组的首尾端运转过的电动机，首尾环流法判断。
三相绕组出线端，互串接成三角形。
万用表拨毫安档，串接三相绕组中。
均匀盘转电机轴，同时观看仪表针。
指针基本不摆动，绕组首尾相连接。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
万用表
①把万用表串接在被测电路中时，应注意电流的方向。即把红表笔接电流流
入的一端，黑表笔接电流流出的一端。如果不知被测电流的方向，可以在电路 的
一端先接好一支表笔，另一支表笔在电路的另—端轻轻地碰一下，如果指针向右
摆动，说明接线正确；如果指针向左摆动（低于零点），说明接线不正确，应把
万 用表的两支表笔位置调换。
②在指针偏转角大于或等于最大刻度30％时，尽量选用大量程档。因为量程
愈大，分流电阻愈小，电流表的等效内阻愈小，这时被测电路引入的误差也愈小。
③在测大电流（如500mA）时，千万不要在测量过程中拨动量程选择开关，
以免产生电弧，烧坏转换开关的触点。
