ABB变频器参数
ABB变频器调试
ABB变频器参数设定1、变频器上模拟量拔码开关，OFF位置为0-10V，ON位置为0-20mA；按MENU键一下，可以进入（给定）REF，可以看到外给的模拟量有无给到变频器。
按MENU键两下，可以进入（参数）PHR，有如下参数需要设定：GROUP 99：启动数据A、9905（电机额定电压）：380V；B、9906（电机额定电流）：根据电机设；C、9907（电机额定频率）：50Hz；D、9908（电机额定转速）：根据电机设；E、9909（电机额定功率）：根据电机设；F、9915（电机功率因数）：根据电机设；G、9902（应用宏），如果用按钮加减速，9902设定为4（电动电位器宏），1103会默认为12，响应时间在2205里设定。
GROUP10：输入指令A、1001（外部1命令）：1，DI1启、停；B、1003（电机转向）：1，正转；2，反转；GROUP11：给定选择A、1103（给定值1选择）：0-控制盘；1-AI1，2-AI2；B、如果9902的应用宏选择“电位器模式”，1103将选12，通过DI3U DI4D作加减速调节，停止后速度保持。
GROUP13：模拟输入A、1301（AI1低限）：0mA对应0%；4mA对应20%。
B、1302（AI1高限）：20mA对应100%。
GROUP14：继电器输出A、1401（继电器1输出）：1-准备，2-运行，4-故障。
B、1402（继电器2输出）：1-准备，2-运行，4-故障。
C、1403（继电器3输出）：1-准备，2-运行，4-故障。
GROUP15：模拟输出A、1502（AO1赋值低限）：0mA对应0%；4mA对应20%。
B、1503（AO1赋值高限）：20mA对应100%。
GROUP20：限幅A、2003（最大电流）：1.1*In。
B、2007（最小频率）：0Hz，跟4-20mA无关。
C、2008（最大频率）：20Hz。
GROUP21：起动/停止（特殊情况下会用）A、2101（起动功能）：缺省是5，设定4为了提升转矩。
ABBACS510变频器主要参数设定
ABBACS510变频器主要参数设定ABBACS510变频器是ABB公司生产的一款中低压变频器，主要用于驱动各种电动机，在各种工业场合中广泛应用。
变频器主要参数的设置包括输入电压、输出电压、额定频率、输出电流、过载能力、过程控制参数等。
以下是ABBACS510变频器主要参数的设定详解：1.输入电压：输入电压表示变频器工作时的电源电压。
一般情况下，输入电压为380V/400V/415V/440V等，根据实际电源的电压来决定。
在设备安装前，需要确认设备的输入电压，以免发生设备损坏或发生故障。
2.输出电压：输出电压表示变频器对电机的输出电压。
输出电压的设定要根据电机的额定电压来进行调节。
一般情况下，输出电压与输入电压相同，但是也可以通过变频器的参数设定进行调节。
在设备调试和运行过程中，需要保持输出电压的稳定，在电机额定电压的范围内进行调节。
3.额定频率：额定频率表示电机的额定工作频率。
一般情况下，额定频率为50Hz或60Hz，根据实际需求来进行设定。
在实际工作中，需要根据生产工艺的要求以及电源的供电频率来确定变频器的额定频率。
4.输出电流：输出电流表示变频器对电机的输出电流。
输出电流的设定取决于电机的额定电流和负载要求。
根据实际需要进行设定，将输出电流控制在电机额定电流的范围内。
5.过载能力：过载能力表示变频器对负载的适应能力。
在设备运行中，可能会出现瞬时的负载过大的情况，要求变频器具有一定的过载能力，能够稳定地工作并驱动负载。
6.过程控制参数：过程控制参数包括加速时间、减速时间、PID参数等。
加速时间和减速时间表示电机从静止状态到额定转速或从额定转速到静止状态的时间。
PID参数表示变频器对于开闭环控制的参数，实现对负载的精确控制。
以上是ABBACS510变频器主要参数的设定。
在实际使用过程中，需要根据具体的应用要求和工艺要求进行参数的设定，并进行调试和优化，以保证变频器的正常运行。

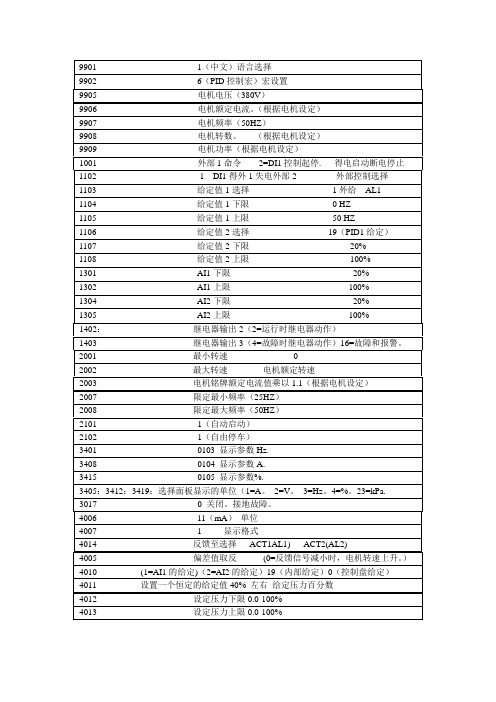

ABB变频器PID控制参数
4011设置一个恒定的给定值40%左右给定压力百分数
4012设定压力下限0.0-100%
4013设定压力上限0.0-100%
1103给定值1选择1外给AL1
1104给定值1下限0 HZ
1105给定值1上限50 HZ
1106给定值2选择19（PID1给定）
1107给定值2下限20%
1108给定值2上限100%
1301AI1下限20%
1302AI1上限100%
1304AI2下限20%
1305AI2上限100%
1402：继电器输出2（2=运行时继电器动作）
34150105显示参数%.
3405：3412：3419：选择面板显示的单位（1=A。2=V。3=Hz。4=%。23=kPa.
170关闭。接地故障。
400611（mA）单位
40071显示格式
4014反馈至选择ACT1AL1) ACT2(AL2)
4005偏差值取反(0=反馈信号减小时，电机转速上升。）
99011（中文）语言选择
99026（PID控制宏）宏设置
9905电机电压（380V）
9906电机额定电流。（根据电机设定）
9907电机频率（50HZ）
9908电机转数。（根据电机设定）
9909电机功率（根据电机设定）
1001外部1命令2=DI1控制起停.得电启动断电停止
1102-1 DI1得外1失电外部2外部控制选择
1403继电器输出3（4=故障时继电器动作）16=故障和报警。
2001最小转速0
2002最大转速电机额定转速
2003电机铭牌额定电流值乘以1.1（根据电机设定）
ABB变频器的参数设置
ABB变频器的参数设置
1，输出模式开始，按下MENU/ENTER键，在按上下键可以出三种模式：1 ref 给定 2 par 参数3copy 拷贝
2 使用上下键进入par 在按MENU/ENTER键，显示出代码从01~99，如果想改变03组0301的参数，就在按MENU/ENTER键，进入0301，在快速的按两下MENU/ENTER或按住键保持两秒钟，则会显示参数值，并在参数值的下面有SET的字样，在按上下键就能修改想需要的参数值。
然后在按ENTER键就能保存当前设置的参数值。
3copy 拷贝可以从变频器中的参数复制到控制面板中，当变频器坏的时候能把参数拷贝到变频器中，就可以不用在重新设置参数了。
4在这个变频器中01组和04组是只读的参数，在04组是故障记录的参数，这组参数存储了最近变频器报告的故障记录。
例如：0403是显示最近的故障的时间，在这组参数可以方便我们在今后故障排除用。
5第99组是输入的电机的名牌的参数，9905是电机的额定电压，9906是电机的额定电流。
9907是电机的额定的频率，9908电机的额定转速。
9909是电机的额定功率。
6在默认的状态下，滚动显示三个参数值，0103输出的频率，0104是电流，0105是转矩，可以在3401中进行设置。
第14组是设定继电器在什么条件下输出的，1401是控制继电器1动作的条件。
第20组可以对电机的电流，频率，做出了最大和最小的限定。

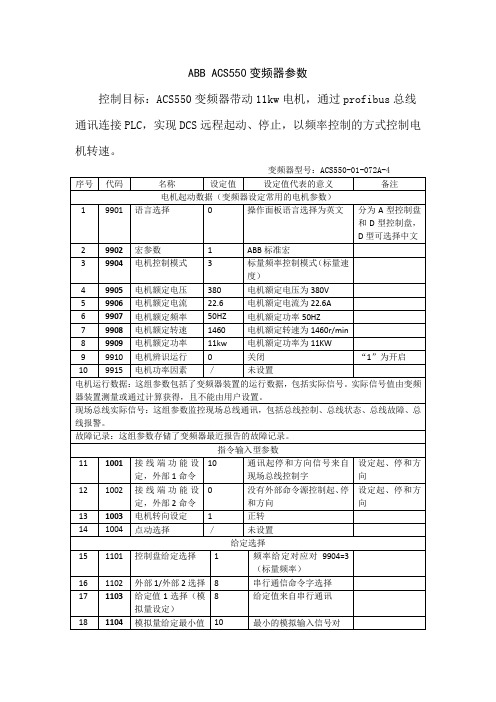

ABB ACS550变频器参数
3404=9时，此参数无效
105
3404
输出1格式
9
直接（小数点位置和单位直接源自测量信号）
106
3405
输出1单位
3
HZ
107
3406
输出1最小值
0.0HZ
3404=9时，此参数无效
108
3407
输出1最大值
0.0HZ
3404=9时，此参数无效
109
3408
信号2参数
104
选择第二个需要显示在控制盘上的参数
48
1510
AO2最小值
0.0mA
AO2最小值0.0mA
49
1511
AO2最大值
20mA
AO2最大值20mA
50
1512
AO2滤波时间
0.1s
AO2滤波时间缺省值为0.1s
系统控制
51
1601
运行允许
0
未选择
52
1602
参数锁定
1
打开（允许通过控制盘修改参数值）
53
1603
密码
0
未设置
54
1604
故障复位选择
7
9908
电机额定转速
1460
电机额定转速为1460r/min
8
9909
电机额定功率
11kw
电机额定功率为11KW
9
9910
电机辨识运行
0
关闭
“1”为开启
10
9915
电机功率因素
／
未设置
电机运行数据：这组参数包括了变频器装置的运行数据，包括实际信号。实际信号值由变频器装置测量或通过计算获得，且不能由用户设置。
(完整版)ABB-ACS880变频器调试参数
at i me an dA l l t hi n gs i n t h ei r be i ng ar eg oo dABB变频器（ACS880）参数设定参数码参数名称参数设定值备注96.01语言（2052）简体中文96.04应用宏（2）手/自动宏99.04电机控制模式（0）DTC99.06~99.10电机参数根据电机铭牌参数设定99.14识别运行请求（1）标准10.24RO1信号源（0）未通电根据图纸接线位置设定10.27RO2信号源（7）运行10.3O RO3信号源（14）故障12.03AI监控功能（3）之前速度12.04AI监视选择（2-1）AI2小于最小值12.05AI supervision force （4-1,5-1）AI2 EXT1/2 oN12.27AI最小值4mA 12.28AI最大值20mA 12.29AI最小换算值0HZ 12.3O AI最大换算值50HZ13.12AO1信号源（3）输出频率根据图纸上要求设定13.17AO1信号源最小值0HZ 13.18AO1信号源最大值50HZ 13.19AO1最小输出值4mA 13.2AO1最大输出值20mA13.22AO2信号源（4）电机电流13.27AO2信号源最小值根据电机铭牌13.28AO2信号源最大值根据电机铭牌13.29AO2最小输出值4mA 13.3O AO2最大输出值20mA 19.2O标量控制给定单位（0）HZ20.02外部1启动触发（1）电平20.07外部2启动触发（1）电平21.03停车模式（1）斜坡22.11速度给定1选择（19）控制盘（复制的给定值）电机控制模式使用DTC时设定22.12速度给定2选择(2)AI2换算值电机控制模式使用DTC时设定28.11频率给定1选择（19）控制盘（复制的给定值）电机控制模式使用标量时设定28.12频率给定2选择(2)AI2换算值电机控制模式使用标量时设定28.72频率加速时间1根据电机功率28.73频率减速时间1根据电机功率30.11最小速度根据电机铭牌30.12最大速度根据电机铭牌30.13最小频率根据电机铭牌30.14最大频率根据电机铭牌31.19电机缺相（0）无动作31.2O接地故障（1）报警31.21输入缺相（0）无动作46.01速度换算根据电机铭牌49.05通讯丢失动作（2）当前速度49.14控制盘速度给定单元-1%49.15控制盘最小外部速度给定根据电机铭牌电机控制模式使用DTC时设定49.16控制盘最大外部速度给定根据电机铭牌电机控制模式使用DTC时设定49.17控制盘最小外部频率给定根据电机铭牌电机控制模式使用标量时设定49.18控制盘最大外部频率给定根据电机铭牌电机控制模式使用标量时设定95.01供电电压（1）380~415V。
(完整版)ABB-ACS880变频器调试参数
at i me an dA l l t hi n gs i n t h ei r be i ng ar eg oo dABB变频器（ACS880）参数设定参数码参数名称参数设定值备注96.01语言（2052）简体中文96.04应用宏（2）手/自动宏99.04电机控制模式（0）DTC99.06~99.10电机参数根据电机铭牌参数设定99.14识别运行请求（1）标准10.24RO1信号源（0）未通电根据图纸接线位置设定10.27RO2信号源（7）运行10.3O RO3信号源（14）故障12.03AI监控功能（3）之前速度12.04AI监视选择（2-1）AI2小于最小值12.05AI supervision force （4-1,5-1）AI2 EXT1/2 oN12.27AI最小值4mA 12.28AI最大值20mA 12.29AI最小换算值0HZ 12.3O AI最大换算值50HZ13.12AO1信号源（3）输出频率根据图纸上要求设定13.17AO1信号源最小值0HZ 13.18AO1信号源最大值50HZ 13.19AO1最小输出值4mA 13.2AO1最大输出值20mA13.22AO2信号源（4）电机电流13.27AO2信号源最小值根据电机铭牌13.28AO2信号源最大值根据电机铭牌13.29AO2最小输出值4mA 13.3O AO2最大输出值20mA 19.2O标量控制给定单位（0）HZ20.02外部1启动触发（1）电平20.07外部2启动触发（1）电平21.03停车模式（1）斜坡22.11速度给定1选择（19）控制盘（复制的给定值）电机控制模式使用DTC时设定22.12速度给定2选择(2)AI2换算值电机控制模式使用DTC时设定28.11频率给定1选择（19）控制盘（复制的给定值）电机控制模式使用标量时设定28.12频率给定2选择(2)AI2换算值电机控制模式使用标量时设定28.72频率加速时间1根据电机功率28.73频率减速时间1根据电机功率30.11最小速度根据电机铭牌30.12最大速度根据电机铭牌30.13最小频率根据电机铭牌30.14最大频率根据电机铭牌31.19电机缺相（0）无动作31.2O接地故障（1）报警31.21输入缺相（0）无动作46.01速度换算根据电机铭牌49.05通讯丢失动作（2）当前速度49.14控制盘速度给定单元-1%49.15控制盘最小外部速度给定根据电机铭牌电机控制模式使用DTC时设定49.16控制盘最大外部速度给定根据电机铭牌电机控制模式使用DTC时设定49.17控制盘最小外部频率给定根据电机铭牌电机控制模式使用标量时设定49.18控制盘最大外部频率给定根据电机铭牌电机控制模式使用标量时设定95.01供电电压（1）380~415V。
ABB变频器参数设置
ABB变频器参数设置1.变频器模式设置首先，需要确定变频器的工作模式。
常见的工作模式有V/F控制模式和矢量控制模式。
V/F控制模式适用于一般的功率驱动系统，矢量控制模式适用于高性能的驱动系统。
根据实际需求选择合适的工作模式。
2.输出频率设置输出频率是指电机的运行频率，也就是电机的转速。
根据实际需求设置输出频率。
通常情况下，输出频率可以设置为50Hz或60Hz，也可以根据实际需求进行调整。
3.输出电压设置输出电压是指变频器输出给电机的电压。
根据电机的额定电压设置输出电压。
一般来说，输出电压应该和电机的额定电压相当。
4.加速时间设置加速时间是指电机从静止状态加速到额定转速所需的时间。
加速时间过短可能会对电机造成较大的负载，加速时间过长则会影响电机效率。
根据实际需求设置合适的加速时间。
5.减速时间设置减速时间是指电机从运行状态减速到停止所需的时间。
减速时间过短可能会对电机造成较大的负载，减速时间过长则会影响电机效率。
根据实际需求设置合适的减速时间。
6.PID参数设置PID参数用于控制电机的闭环控制，可以提高电机的控制精度和稳定性。
PID参数包括比例系数、积分时间和微分时间。
根据实际需求设置合适的PID参数。
7.保护参数设置保护参数用于保护电机和变频器的安全运行。
包括过载保护、短路保护、过热保护等。
根据电机和变频器的额定功率设置合适的保护参数，以避免电机和变频器的损坏。
需要注意的是，以上参数设置只是一般性的建议，具体的参数设置还需要根据电机的实际情况和使用要求来确定。
在设置参数时，需要根据电机的负载特性、工作环境以及变频器的性能参数等因素进行综合考虑。
总结起来，ABB变频器的参数设置是一个相对复杂的过程，需要根据电机的实际工作需求和变频器的性能参数进行综合考虑。
合理的参数设置可以提高电机的效率和稳定性，保障电机和变频器的安全运行。
ABB_ACS510变频器参数设置
ABB_ACS510变频器参数设置ABBACS510变频器是一款先进的电力控制设备，用于调节交流电机的转速和扭矩。
该变频器具有多种参数设置，可以根据实际需求来优化电机运行效率和性能。
1.基本参数设置：-电源电压与频率：ACS510变频器支持多种电源电压和频率，如220V/380V/440V等，可以根据实际应用环境选择合适的电源电压和频率。
-额定输出电流：根据电机的额定电流选择相应的变频器型号和额定输出电流，确保变频器输出能够满足电机的工作要求。
2.模式设置：-控制模式：ACS510变频器支持多种控制模式，如速度控制模式、扭矩控制模式、位置控制模式等。
根据实际应用需求选择合适的控制模式。
-加速时间和减速时间：根据电机负载情况和应用要求设置合适的加速时间和减速时间，以达到最佳的运行效果。
3.电机参数设置：-额定功率和额定转速：根据电机的额定功率和额定转速设置变频器相关参数，确保变频器输出能够满足电机的额定工作要求。
-极数和极数系数：根据电机的极数和极数系数设置变频器相关参数，以确保变频器输出的电压和频率的合理匹配。
4.保护参数设置：-过载保护：根据变频器的额定电流和设备的额定负载选择合适的过载保护参数，以保护变频器和电机免受过载损害。
-温度保护：根据电机和环境的温度情况设置合适的温度保护参数，以避免电机过热造成的损坏。
5.控制信号设置：-输入信号：根据实际应用需求设置变频器的输入信号参数，如启动/停止信号，前进/后退信号，加速/减速信号等。
-输出信号：根据实际应用需求设置变频器的输出信号参数，如运行指示信号、故障指示信号、报警信号等。
6.通信设置：- 网络协议：根据实际应用环境选择合适的通信网络协议，如Modbus、Profibus等，以实现与其他设备的数据交互和远程控制。
-通信参数：根据通信网络协议设置相关参数，如通信速率、从站地址等，在与其他设备进行通信时确保数据传输的可靠性和稳定性。
7.其他参数设置：-V/F曲线设置：根据电机运行要求选择合适的V/F曲线，以实现最佳的速度和转矩控制效果。
ABBACS550变频器参数
ABBACS550变频器参数1.脉宽调制（PWM）参数：ACS550变频器采用脉宽调制技术，通过调整PWM频率和占空比来控制输出电压和频率。
用户可以根据需要调整PWM频率和占空比来优化电机的运行效果。
2.输出电压和频率参数：ACS550变频器可以输出不同电压和频率的电源给电动机。
用户可以根据实际需求设置输出电压和频率，以控制电动机的转速和运行状态。
3.力矩控制和向量控制参数：ACS550变频器支持多种控制模式，包括向量控制和力矩控制。
用户可以选择合适的控制模式来实现对电动机的精确控制。
4.故障保护参数：ACS550变频器具有多种故障保护功能，包括过电流保护、过载保护、过压保护、欠压保护、过热保护等。
用户可以根据需要设置故障保护参数，以确保电动机的安全运行。
5.加速和减速参数：ACS550变频器可以设置不同的加速和减速时间，以实现平稳的启停过程。
用户可以根据实际需求设置加速和减速参数，以提高电动机的工作效率和运行平稳性。
6. 通信接口参数：ACS550变频器支持多种通信接口，包括RS485、Modbus、Profibus等。
用户可以通过通信接口与其他设备进行数据交换和控制。
通过通信接口，用户可以监测和控制电动机的运行状态。
7.过程控制参数：ACS550变频器支持多种过程控制功能，包括PID控制、自动调节等。
用户可以通过设置过程控制参数来实现对电动机的精确控制和优化。
8.负载反馈参数：ACS550变频器可以通过负载反馈功能来实现对电动机的精确控制。
用户可以将反馈信号输入到变频器，通过计算反馈信号来调节输出电压和频率，以达到所需的控制效果。
9.输入和输出参数：ACS550变频器支持多种输入和输出方式，包括模拟输入、数字输入、模拟输出、数字输出等。
用户可以根据需要选择合适的输入和输出方式，以满足不同应用的需求。
10.电力参数：ACS550变频器的电力参数包括输入电压、输入电流、输出功率等。
用户可以根据实际情况选择合适的电力参数，以保证变频器和电动机的正常运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ABB变频器ACS800型
一 控制盘 ACT——实际信号显示模式 PAR——参数模式 FUNC——功能模式 DRIVE——传动选择模式 ENTER——确认 LOC/REM——本地控制/远程[外部]控制 RESET——故障复位 REF——激活给定数值设置 二 基本启动[设置] 99. START-UP DATA 语言选择 99.01 ENGLISH 英语 99.02 FACTORY 工厂宏 99.04 DTC 直接转矩控制 99.05 电机额定电压 99.06 电机额定电流 99.07 电机额定频率 99.08 电机额定速度 99.09 电机额定功率 99.10 ID MAGN 电机辩识类型 98. 编码器模块和通讯 98.01 NO 通讯无效 RTAC-SLOT2 通讯有效 98.02 NO 通讯无效 STD MODBUS 通讯有效 50 编码器连接 50.01 1024脉冲数 50.02 A-－B DIR 52. MODBUS连接设置
52.01 通讯地址 UA=1 UB=2 UC=3
52.02 波特率 9600
52.03 EVEN 偶校验（UA UB UC）
ODD 奇校验 （UD）
22. 加减速时间
22.01 ACC/SEC 1
22.02 加速时间
22.03 减速时间
21. 停车方式
21.03 RAMP 斜坡 （UD）
20 传动运行极限值
20.01 最小转速
20.02 最大转速
16. 允许运行
16.01 YES 信号开
11. 控制盘给定值类型
11.03 COMM.REF 现场总线给定值 （UA UB UC）
A/1 模拟输入 （UD）
10 外部控制信号源
10.01 COM.CW 现场总线控制 （UA UB UC）
DI1 （UD）
*23 速度控制器的变量
23.01 增益UA= UB= UC= UD=
