森兰变频器SB60系列参数
森兰
成都森兰变频器SB系列高性能通用型变频器专业维修400V级1.5~400KW以先进的科技和优质的产品为先导，快捷完美的售后服务作为保障；是专业从事工业自动化和交流变频器技术开发和经营的技术服务型企业。
本公司是一家年轻化、知识化、专业化的公司。
致力于为中国用户提供专业的解决方案，通过集成我们多年的技术、产品、经验，我们推出了能够在当今不断发展的复杂环境内有效、可靠和灵活运行的工厂自动化解决方法。
我们保持及大量的库存，能以最快速度满足用户。
本公司，同时拥有大规模的专业化变频器维修中心，专业维修日本台湾和欧美各国各款变频调速器。
高素质的维修工程师、科学的电脑化管理、大量的备件库存，为解决用户的燃眉之急提供了最快捷的方法。
本公司的产品和服务专门设计用来帮助客户提高、改善和运行工厂自动化系统。
始终坚持以“一流产品、最优价格、先进技术、完美服务”扩展市场，不懈地进行自我发展，精益求精。
我们相信，具有针对性的销售和市场推广、出色的产品质量、富有响应性的客户服务使友信能够最佳的满足客户需求。
■产品特点●高性能优化空间电压矢量V/F算法，效率高、噪音低、电磁干扰小●1.5~22KW内置制动单元，只需配制动电阻即可●双极性带修正功能的高性能PID，方便用于闭环控制●跟踪起动功能，离心机、脱水机等负载可以随时起动●内置恒压供水专用软件，无需扩展单元实现一控二循环投切恒压供水系统●可实现实时时钟控制■公共技术规范额定电压，频率---3相：380V，50/60Hz允许范围---电压：320~420V；电压不平衡度：〈3%；频率：47~63Hz输出电压---3相，0V~输入电压，误差小于5%输出频率范围---0.00~650Hz；模似给定：0.1%最大频率过载能力---110%额定电流1分钟频率分辨率---数字给定：0.01Hz（-10~+40）输出频率精度---模拟给定：2%最大频率（15-35摄氏度）数字给定：0.01Hz（-10~+40摄氏度）运行命令通道---操作面板给定、通讯、UP/D0ON调节值勤、AII、AI2、AI3、PFI频率给定通道---操作面板、通讯、UP/DOWN调节值、AII、AI2、AI3、PFI辅助频率给定---实现灵活的辅助频率微调、给定频率合成转矩提升---自动转矩提升、手动转矩提升V/F曲线---用户自定义V/F曲线、线性V/F曲线和5种降转矩特性曲线点动---点动频率范围：0.10~50.0Hz；点动加减速时间：0.1~60s自动节能运行---根据负载情况，自动优化V/F曲线，实现自动节能运行自动电压调整（A VR）---当电网电压在一定范围内变化时能自动保持输出电压恒定自动载波调整---可根据负载特性和环境温度自动调节载波频率随机PWM---降低输出谐波干扰瞬停处理---瞬时掉电时，通过母线电压控制，实现不间断运行直流制动能力---制动时间：0.0~60.0S，制动电流：0.0~100.0%额定电流PFI---最高输入频率：50KHzPF0---0~50Hz的集电开路型脉冲方波信号输出，可编程模似输入---3路模拟信号输入，电压型电流型均可选可正负输入模拟输出---2路模拟信号输出，分别0/4~20mA或0/2~10V，可编程数字输入---8路多功能数字输入数字输出---2路多功能集电极开路输出、5路多功能继电器输出通讯---内置RS485通讯接口，支持Modbus、USS协议过程PID---两套PID参数、多种修正模式供水功能---多种供水模式：消防控制、注水控制、清水池检测、污水池检测及污水泵控制、休眠运行、定时换泵、水泵检修、分时段给定压力控制等用户自定义菜单---可定义30个用户参数更改参数显示---支持与出厂值不同的参数显示计时电度表功能---便于调整最佳节能方案保护功能---过流、过压、欠压、输入和输出缺相、输出短路、过热、电机过载、外部故障、模拟输入掉线、失速防止等选配件---制动组件、操作面板延长线、远程控制盒、数字I/0扩展板、继电器扩展板带参数复制功能的操作面板（SB-PU70E）、中文液晶显示操作面板（SB-PU200等使用场所---海拔低于1000米，室内，不受阳光直晒，无尘埃、腐蚀性气体、可燃性气体、油雾、水蒸汽、滴水、盐雾等场合工作环境温度/湿度----10~+40/〈90%RH，无水珠凝结存储温度----20~+60C振动---小于5.9m/s*s防护等级----20摄氏度~-60摄氏度冷却方式---柜机IP50■规格型号SB200-1.5T4SB200-2.2T4SB200-4T4SB200-5.5T4SB200-7.5T4SB200-11T7SB200-15T4SB200-18.5T4SB200-22T4SB200-30T4SB200-37T4SB200-45T4SB200-55T4■应用领域广泛应用于纺织、印染、洗涤、线缆、包装、机械、陶瓷、恒压供水、恒温控制或各种0EM。
森兰变频器
产品系列
SB150 SBHຫໍສະໝຸດ SB70 SB200SB150
森兰变频器SB150系列 SB150是森兰推出的精致、实用型变频器，外观精致小巧，电路精致完善，功能简 洁实用，菜单划分清晰合理。SB150的核心集成了森兰高性能优化空间矢量变压变频算法，具有自动转矩提升、 滑差补偿、振荡抑制、跟踪起动、失速防止、精确死区补偿、自动稳压、过程PID、自动载频调整等高级功能， 可以适用于大多数工业控制场合。
应用领域：可应用于位能负载，如：矿山下运胶带输送机、油田抽油机、矿用提升机、港口起重设备等；或 大惯量负载，如：离心分离机、水泥制管、动平衡机、龙门刨床、机床主轴等需要快速停车的场合。
SB200
产品特点： 森兰变频器SB200系列1、高性能优化空间电压矢量V/F算法，效率高、噪音低、电磁干扰小； 2、1.5～22kW内置制动单元，只需配制动电阻即可； 3、双极性带修正功能的高性能PID，方便用于闭环控制； 4、跟踪起动功能，离心机、脱水机等负载可以随时起动； 5、内置恒压供水专用功能，无需扩展单元实现一控二循环投切恒压供水系统； 6、可配置中文液晶显示操作面板，具有良好的人机对话界面； 7、可实现实时时钟控制。 应用领域：广泛应用于纺织、印染、洗涤、线缆、包装、机械、陶瓷、恒压供水、恒温控制或各种OEM。
产品特点： 1、高性能优化空间电压矢量V/F算法，效率高、噪音和电磁干扰小； 2、内置制动单元，全系列共直流母线设计； 3、双极性带修正功能的高性能PID，方便用于闭环控制； 4、跟踪起动功能，离心机、脱水机等负载可以随时起动； 5、增强的电磁兼容性； 6、内置RS485通讯接口，支持Modbus协议； 7、过载能力：150%额定电流1分钟。
SB70
森兰变频器SB70系列SB70系列四象限矢量控制变频器可以用于位能负载或者急减速的大惯性负载，将制动 过程中产生的再生能量回馈到电，实现能量的双向流动。变频器不用安装能耗制动单元和制动电阻，再生能量不 再以热能的形式消耗，带来更大的节能效果，并且减速更加平稳可靠。森兰四象限变频器前端采用IGBT PWM整流 技术，优化SVPWM控制算法，功率因数接近1，减少对电的谐波污染，让变频器真正成为“绿色变频器”。

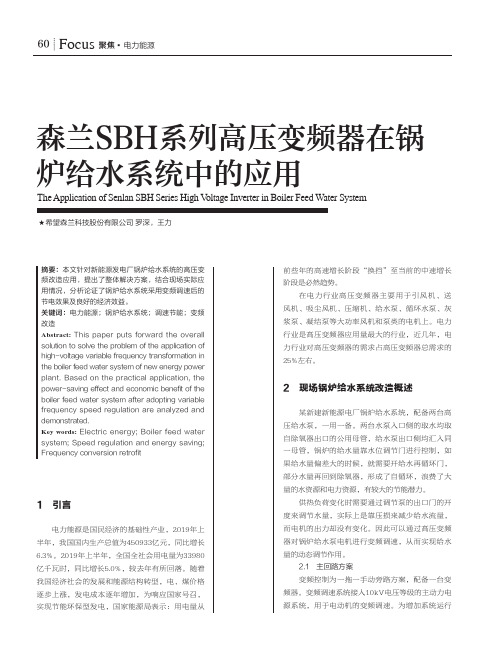

森兰SBH系列高压变频器在锅炉给水系统中的应用
聚焦■Focus 60森兰SBH系列高压变频器在锅炉给水系统中的应用★希望森兰科技股份有限公司 罗深，王力1 引言电力能源是国民经济的基础性产业，2019年上半年，我国国内生产总值为450933亿元，同比增长6.3%。
2019年上半年，全国全社会用电量为33980亿千瓦时，同比增长5.0%，较去年有所回落。
随着我国经济社会的发展和能源结构转型，电、煤价格逐步上涨，发电成本逐年增加，为响应国家号召，实现节能环保型发电，国家能源局表示：用电量从前些年的高速增长阶段“换挡”至当前的中速增长阶段是必然趋势。
在电力行业高压变频器主要用于引风机、送风机、吸尘风机、压缩机、给水泵、循环水泵、灰浆泵、凝结泵等大功率风机和泵类的电机上。
电力行业是高压变频器应用量最大的行业，近几年，电力行业对高压变频器的需求占高压变频器总需求的 25%左右。
2 现场锅炉给水系统改造概述某新建新能源电厂锅炉给水系统，配备两台高压给水泵，一用一备。
两台水泵入口侧的取水均取自除氧器出口的公用母管，给水泵出口侧均汇入同一母管，锅炉的给水量靠水位调节门进行控制，如果给水量偏差大的时候，就需要开给水再循环门，部分水量再回到除氧器，形成了自循环，浪费了大量的水资源和电力资源，有较大的节能潜力。
供热负荷变化时需要通过调节泵的出口门的开度来调节水量，实际上是靠压损来减少给水流量，而电机的出力却没有变化。
因此可以通过高压变频器对锅炉给水泵电机进行变频调速，从而实现给水量的动态调节作用。
2.1 主回路方案变频控制为一拖一手动旁路方案，配备一台变频器。
变频调速系统接入10kV电压等级的主动力电源系统，用于电动机的变频调速。
为增加系统运行摘要：本文针对新能源发电厂锅炉给水系统的高压变频改造应用，提出了整体解决方案，结合现场实际应用情况，分析论证了锅炉给水系统采用变频调速后的节电效果及良好的经济效益。
关键词：电力能源；锅炉给水系统；调速节能；变频改造Abstract: This paper puts forward the overall solution to solve the problem of the application of high-voltage variable frequency transformation in the boiler feed water system of new energy power plant. Based on the practical application, the power-saving effect and economic benefit of the boiler feed water system after adopting variable frequency speed regulation are analyzed and demonstrated.Key words: Electric energy; Boiler feed water system; Speed regulation and energy saving; Frequency conversion retrofit电力能源The Application of Senlan SBH Series High V oltage Inverter in Boiler Feed Water System2019.09 AUTOMATION PANORAMA61可靠性，变频调速系统增加旁路，设计方案如图1所示：图1 主回路设计方案此方案是手动旁路的典型方案，它由QS1、QS2和QS33个高压隔离开关组成。
森兰SB 变频器常用参数
加速时间 减速时间
电机参数自整定 电机额定功率 电机极数 电机额定电流
电机额定频率 电机额定转数 电机额定电压 运行频率 输出电流 输出电压
0.01～3600.0整定 22：空载旋转自整定
0.40～500.00kW
2～48
0.5～1200.0A 1.00～650.00Hz
150～500V
FWD端子功能 FWD/REV运转模 式
38：内部虚拟FWD端子 39：内部虚拟REV端子
0：单线式（起停）
3 F1-01 1 50 FA-00 50 FA-01 0.5 FA-02
1 FA-03
FA-04
FA-05 50 FA-06 380 FU-OO 38 FU-02 0 FU-03
运行命令通道
1：端子
最大频率
F007-650.00Hz
上限频率
F0-08～F0-06
下限频率
0.00Hz～F0-07
方向锁定
参数初始化 变频器功率 基本频率
0：正反均可 1：锁定 正向 2：锁定反向
11：初始化 22：初始 化，通讯参数除外 最小单位：0.01kW
1.00～650.00Hz
最大输出电压
0 100%
0
故障代码 内容及说明 0 无故障
1：ocb 启动瞬间过流
2:ocA 加速运行过流 3：ocd 减速运行过流 4：ocn 恒速过电流 5:ouA 加速运行过压 6:oud 减速运行过压 7:oun 恒速过电压 8:ouE 待机过电压
故障代码 内容及说明 9:dcl 运行过电压
10:PLI 输入缺相
11:Plo 输出缺相 12:FoP 功率器件保护 13:oHI 变频器过热 14:Oli 变频器过载 15:OLL 电机过载 18:Uld 变频器欠载 17:Olp 电机负载重
SB系列变频器中文说明书
1. 变频器输出电流的频率，称为「输出频率」。 使用者设定的频率 (可使用操作器、多段速选择、电压信号、电流信号，通
信设定)，称为「目标频率」。 电机启动后，变频器的输出频率会逐渐加速至目标频率，然后在目标频率
下稳定运转，此时的输出频率称为「稳定输出频率」。
2. 变频器的参数设定，在第 4 章中有详细的说明。当使用者对参数设定不熟悉 时，任意地调整参数设定值，往往导致变频器无法正常运作。参数 Pr998，可回 复所有参数为默认值，此参数的操作流程，请参考第 4 章 Pr998。
2-1 电气规格
●220V 单相系列
型号 SB-021-□□□K
适用电机容量
HP
KW
额定输出容量 KVA (注)
输 出
额定输出电流 A (注)
电
电源电压容许范围
源
电源频率变动范围
电源容量 KVA
冷却方式
变频器重量 Kg
0.4K 0.5 0.4
0.75K 1
0.75
0.95
1.5
150%
3.0
5.0
60 秒 ； 200% 0.5 秒 (反限时特性)
3 相 200~240V
单相 200~240V 50Hz / 60Hz
单相 180~264V 50Hz / 60Hz
±5%
1.5
2.5
自然冷却
0.85
0.85
-3-
PDF created with pdfFactory trial version
3. 变频器的使用说明分为两大模式，「变频器的操作模式(简称操作模式)」与「操 作器的工作模式(简称工作模式)」。
变频器的操作模式，决定运转频率的参考来源与电机启动信号的来源。士 林变频器共有九种操作模式，详细说明请参考 3-1 节。
森兰SB60G+变频器远程控制器说明书
TH4108TH4108--变频器远程控制器说明书森兰变频器SB60G+SB60G+专用专用V 5.2 –01515目录1、简介 (1)2、功能特点说明 (1)3、技术规格及参数 (1)3.1 变频器远程控制器的型号说明 (1)3.2 技术规格及参数 (2)4、外观说明 (3)4.1 M型远程控制器的外观说明 (3)4.2 A型变频器远程控制器的外观说明 (3)4.3 外型及开孔尺寸 (4)4.4 键盘功能说明 (4)4.5 LED数码管及指示灯说明 (5)4.6 变频器远程控制器操作面板操作 (5)5.1M型变频器远程控制器后部的端子定义 (6)5.2A型变频器远程控制器后部的端子定义 (6)5.3变频器远程控制器后部的端子定义说明 (6)5.4M型变频器远程控制器的接线图 (7)5.5A型变频器远程控制器的接线图 (7)6、操作说明 (8)6.1变频器的设置 (8)6.2变频器远程控制器的参数设置界面说明 (10)6.3变频器远程控制器的设定参数项 (11)6.4变频器远程控制器操作方法 (16)7、选配件说明 (17)8、维护及质量保证 (17)9、随机附件 (17)10、用户注意事项 (18)工程应用，我们更专业TH41TH41008-M/A 变频器远程控制器说明书变频器远程控制器说明书（森兰变频器专用V5.2 –015）1、简介变频器远程控制器是一种远程操作变频器的智能仪表，通过RS485网络远程控制变频器的启动、停止、加速、减速、正反转，并实时显示变频器的设置频率、实际频率等状态信息。
通讯距离可长达1200米(9600bps)，有效减少变频器的干扰。
可接外置操作按钮，便于工程使用。
有手/自动功能(监听功能)，便于组成计算机或PLC 的自动控制系统。
2、功能特点说明2.1 远程控制变频器的启动、停止、正转、反转、递增、递减变频器的频率。
2.2 可禁止变频器反转功能。
2.3 从机监听功能，在监听模式时P/T 灯不亮。
森兰变频器-产品说明
图文名称：SB60+/SB61+新全能王系列矢量控制变频器发布时间：2008-07-05点击次数：1781简要说明：功率范围：0.75-600KW产品特点：◆无速度传感器矢量控制技术和拟超导技术，0.5Hz可输出100％转矩◆自动测试电机参数，自动节能运行◆瞬时停电再启动◆简易PLC控制，内置PID，简化用户外部电路设计◆AVR功能，自动调节电压，使电机始终保持最佳运行状态◆内置RS485通讯接口，同时提供Modbus厂家协议和兼容Uss协议◆P系列内置一拖多模块，轻松实现多泵控制应用领域：各种抽油机、磨削机、冶金机械、混合搅拌机、造纸机械、拉丝机、卷曲控制、化纤高速精纺等位势负载、快速大动态变化负载、高速、高精度速度控制、转矩控制系统、位置控制系统等。
图文名称：SB80工程型矢量控制变频器发布时间：2008-07-05点击次数：998简要说明：三相输入400V级，功率范围：1.5-110KW产品特点：◆A、B型内置直流电抗器，功率因素0.94，电源输入谐波小，并能有效抑制浪涌电压，延长内部电路元件的寿命◆通过公共直流母线可实现逆变回馈功能◆15kW以下内置动态制动单元◆采用世界超高性能的32位150MIPS的电机控制专用DSP和森兰自主开发的实时嵌入式操作系统软件◆采用精确磁通观测器的转子磁场定向有速度传感器和无速度传感器矢量控制算法◆全功能可靠保护和故障自诊断应用领域：广泛应用于造纸、纺织、印刷机械、钢带、胶片、涂装设备等调速范围大、精度高、需要张力控制的过程控制领域；电梯、起重机、提升机、停车设备或立体车库等需要高速运转、高起动转矩和位置控制的提升控制领域；工程机械、拉丝机、挤压机、传输设备等需要高速运转、高起动转矩和位置控制的机器控制领域。
图文名称：SB61Z+注塑机专用变频器发布时间：2008-07-05点击次数：739简要说明：功率范围：壁挂式为11～75kW，柜机为11～90kW产品特点：◆四路注塑机专用模拟量输入，均采用电隔离输入，提高抗干扰能力◆注塑机专用功能，使注塑机运行在最佳状态，满足工艺要求，节约电能◆内置变频/工频转换开关，转换灵活，方便用户进行工频和变频之间的切换◆操作方便：生产中不需要对节能器进行调整，全程自动跟踪控制◆降低噪音：改造后设备噪音降低，作业环境得到改善◆延长整机寿命：变频节能器控制速度标准稳定，软启动（无电网冲击），减轻开锁模震动，避免设备撞击，降低油温，延长密封件使用周期，使得整机寿命得到延长◆核心部件大部分为进口的各类名牌器件，处理器为高速DSP数字处理器，保证了整机运行时的高质量和高稳定性◆柜式一体化结构带滚轮，便于安装和移动应用领域：特别适合用于各种注塑机、挤出机、圆盘注射机等设备的配套与更新。
森兰变频器说明书
参数名称
FOO
频率给定方式
FO2
运转指令来源
F03
电机停车方式选择
FO4
最大频率
F05
基本频率
F06
最高输出电压
F07
转矩提升
F08
加速时间
F09
减速时间
设定范围
0频率有FOO或面板︿﹀设定 1频率由面板电位器设定 2频率由外控VRP端子设定 3频率由外控IRF端子设定 0触摸面板控制外控
1FWD、REV控制，停止、复位键 有效
0以减速刹车方式停车 1以自由制动方式停止
50-120HZ 10-120HZ 220-380V 0-500自动提升 0.1-3600S 0.1-3601S
0均不动作
F10
电机过载保护
1电机过载保护不动作，过载预 报动作
2均动作
F11
电机过载保护值
25-105
F12
切换频率上限
F58
切换频率下限
F59
附属电机
F60
比例常数
F61
积分时间
F62
反馈采样周期
F63
偏差范围
F64
报警上限
F65
报警下限
F66
睡眠值
F67
苏醒值
F68
定时换机时间
F69
定时开机时间
F70
定时关机时间
10.00-100.00HZ 3.0-180.0S 0.1-50.0S 0.50-120.0HZ 0.10-120.0HZ 0无附属电机
0正偏 1负偏
F21
启动频率
0.10-50.00HZ
F22
启动频率时间
森兰变频器SB60系列参数
故障报警代码 接线
电位器地（模拟量公共） 中继30C和30A常开点 中继公共点 中继30C和30B常闭点
代码 F000 F001
功能 数字给定频率 频率给定模式
F002 主给定信号 F004 运转给定方式 F005 停止/复位键选择
F006 启动模式设定
F007 停机方式
F008 F009 F010 F011
最高频率 加速时间1 减速时间1 过载保护动作选择
F012 F204 F415
F500
电子热保护 电机额定电流 冷却风扇控制
0--过热和过载预报不动作 1--过热不动作,过载预报动作 2--过热和过载预报不动作 3--过热和过载预报均动作
0--自动运转 1--一直运转 0--多段速1(PID给定选择1) 1--多段速2(PID给定选择2) 2--多段速3 3--多段速4 13--正转输入(FWD) 14--反转输入(REV) 0--多段速1(PID给定选择1) 1--多段速2(PID给定选择2) 2--多段速3
0.10-400HZ 0.10-400HZ 0.10-400HZ 0.10-400HZ 0.10-400HZ 0.10-400HZ 0.10-400HZ 0.10-400HZ 0.10-400HZ 0.10-400HZ 0.10-400HZ 0.10-400HZ 0.10-400HZ 0.10-400HZ 0.10-400HZ 0-247
Fc00 Fc01 Fc02 Fc03
起动频率 上限频率 下限频率 多段频率1 多段频率2 多段频率3 多段频率4 多段频率5 多段频率6 多段频率7 多段频率8 多段频率9 多段频率10 多段频率11 多段频率12 多段频率13 多段频率14 多段频率15 站号地址 故障记录1 故障记录2 故障记录3 最近一次故障时的U 最近一次故障时的I 最近一次故障时的F 最近一次故障时的T 故障记录清除
JB2森兰SB61P说明书
2.4设备安装在无爆炸危险的场所，且空气中无足以腐蚀金属和破坏绝缘的气体及导电尘埃。
2.5设备户内安装在电缆沟上，安装场所应无剧烈振动，无雨雪侵袭。
2.6柜体应安全接地。
3
JB2－□/□
额定电压V；
被控制电动机的功率kW；
表2柜体外形及安装尺寸mm
型号
A
B
C
D±5
E±5
JB2－18.5~30
600
500
1550
400
410
JB2－37~75
650
500
1700
450
410
JB2－90~315
800
600
2200
585
550
图1外形图
6
变频控制柜的电气原理图（见图2）：各元器件的功能已在图2中标出。断路器QF具有不频繁起动及过载、短路、欠压保护功能，一旦线路出现故障便自动跳闸，快速切断变频调速器主电源，防止变频调速器及线路故障导致事故的延伸。电磁接触器KM用于对变频调速器进线主电源的控制，或变频调速器故障排除后的再送电。通过操作控制柜上变频调速器U的面板按键，可方便地进行各种工作参数的设定与LED显示,也可方便地控制风机电机在低频率下起动运转，通过设置的起动时间内频率逐步升高使电机达到定频恒速运转，能防止电机全压起动时大电流对电网的冲击。变频调速器具有速度跟踪显示、过载、过压、欠压、过流、短路、缺相、变频调速器过热及电机堵转、过载等保护功能。一旦出现故障变频调速器自身报警并停止工作外，同时变频调速器的故障常开触头30A、30B闭合，“故障”信号灯HLY亮。故障出现后，马上从变频调速器的面板上查明故障类型，然后立即人为地切断主电源。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
0--自动运转 1--一直运转 0--多段速1(PID给定选择1) 1--多段速2(PID给定选择2) 2--多段速3 3--多段速4 13--正转输入(FWD) 14--反转输入(REV) 0--多段速1(PID给定选择1) 1--多段速2(PID给定选择2) 2--多段速3
代码 F000 F001
功能 数字给定频率 频率给定模式
F002 主给定信号 F004 运转给定方式 F005 停止/复位键选择
F006 启动模式设定
F007 停机方式
F008 F009 F010 F011
最高频率 加速时间1 减速时间1 过载保护动作选择
F012 F204 F415
F500
电子热保护 电机额定电流 冷却风扇控制
多功能启动公共线 可设成正转输入(FWD) 可设成反转输入(REV) 电位器电源端 电位器中心线端
故障报警代码 接线
电位器地（模拟量公共） 中继30C和30A常开点 中继公共点 中继30C和30B常闭点
F502 多功能端子X3
F503 多功能端子X4
F600 F607 F608 F616 F617 F618 F619 F620 F621 F622 F623 F624 F625 F626 F627 F628 F629 F630 F901 FA08 FA09 FA10 FA11 FA12 FA13 FA14 FA15
Fc00 Fc01 Fc02 Fc03
起动频率 上限频率 下限频率 多段频率1 多段频率2 多段频率3 多段频率4 多段频率5 多段频率6 多段频率7 多段频率8 多段频率9 多段频率10 多段频率11 多段频率12 多段频率13 多段频率14 多段频率15 站号地址 故障记录1 故障记录2 故障记录3 最近一次故障时的U 最近一次故障时的I 最近一次故障时的F 最近一次故障时的T 故障记录清除
故障时直流母线电压 故障时的输出电流 故障时的输出频率 故障时变频器散热器温度 0--不动作 1--清除故障信息
OU Lu OL PLO PLI FL OLE OH OC LLL1 LLL2 Err52 IR2 GND 30A 30B 30C
过压 欠压 过载 输出缺相 输入缺相 模块故障 外部报警 过热 过流 电流传感器异常 温度传感器异常 存储失败
显示设定频率 显示输出频率 显示输出电流 显示输出电压
3--多段速4 13--正转输入(FWD) 14--反转输入(REV) 0--多段速1(PID给定选择1) 1--多段速2(PID给定选择2) 2--多段速3 3--多段速4 13--正转输入(FWD) 14--反转输入(REV) 0--多段速1(PID给定选择1) 1--多段速2(PID给定选择2) 2--多段速3 3--多段速4 13--正转输入(FWD) 14--反转输入(REV)
多功能端子X1
F501 多功能端子X2
设定范围 0.10-400HZ 0--主、辅给定设定频率 1--主、辅给定和X4、X4设定频率，存储 2--主、辅给定和X4、X5设定频率，不存储 3--主、辅给定和X4、X6设定频率，不存储 4--上电时，频率由F000给定 5--上机位设定频率 0--F000给定 1--面板电位器给定 2--VR1给定 3--IR1给定 0--面板控制 1--外控端子控制 2--上位机控制 0--停止无效，故障复位1 1--停止无效，故障复位2 2--停止有效，故障复位1 3--停止有效，故障复位2 4--急停有效，故障复位1 5--急停有效，故障复位2 0--二线控制模式1 1--二线控制模式2 3--三线控制模式 0--减速停车 1--自由停车 2--减速停车加直流制动
0.10-400HZ 0.10-400HZ 0.10-400HZ 0.10-400HZ 0.10-400HZ 0.10-400HZ 0.10-400HZ 0.10-400HZ 0.10-400HZ 0.10-400HZ 0.10-400HZ 0.10-400HZ 0.10-400HZ 0.10-400HZ 0.10-400HZ 0-247
