壁挂炉供暖的末端设备常见的几大形式

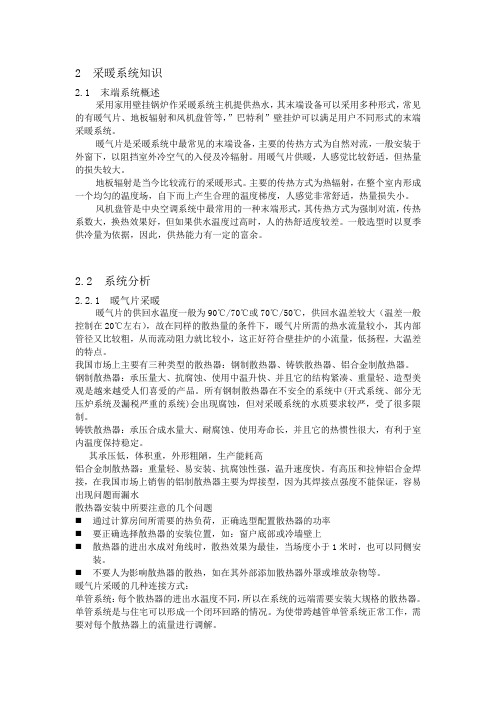

2 采暖系统知识
2 采暖系统知识2.1 末端系统概述采用家用壁挂锅炉作采暖系统主机提供热水，其末端设备可以采用多种形式，常见的有暖气片、地板辐射和风机盘管等，”巴特利”壁挂炉可以满足用户不同形式的末端采暖系统。
暖气片是采暖系统中最常见的末端设备，主要的传热方式为自然对流，一般安装于外窗下，以阻挡室外冷空气的入侵及冷辐射。
用暖气片供暖，人感觉比较舒适，但热量的损失较大。
地板辐射是当今比较流行的采暖形式。
主要的传热方式为热辐射，在整个室内形成一个均匀的温度场，自下而上产生合理的温度梯度，人感觉非常舒适，热量损失小。
风机盘管是中央空调系统中最常用的一种末端形式，其传热方式为强制对流，传热系数大，换热效果好，但如果供水温度过高时，人的热舒适度较差。
一般选型时以夏季供冷量为依据，因此，供热能力有一定的富余。
2.2 系统分析2.2.1 暖气片采暖暖气片的供回水温度一般为90℃/70℃或70℃/50℃，供回水温差较大（温差一般控制在20℃左右），故在同样的散热量的条件下，暖气片所需的热水流量较小，其内部管径又比较粗，从而流动阻力就比较小，这正好符合壁挂炉的小流量，低扬程，大温差的特点。
我国市场上主要有三种类型的散热器：钢制散热器、铸铁散热器、铝合金制散热器。
钢制散热器：承压量大、抗腐蚀、使用中温升快、并且它的结构紧凑、重量轻、造型美观是越来越受人们喜爱的产品。
所有钢制散热器在不安全的系统中(开式系统、部分无压炉系统及漏税严重的系统)会出现腐蚀，但对采暖系统的水质要求较严，受了很多限制。
铸铁散热器：承压合成水量大、耐腐蚀、使用寿命长，并且它的热惯性很大，有利于室内温度保持稳定。
其承压低，体积重，外形粗陋，生产能耗高铝合金制散热器：重量轻、易安装、抗腐蚀性强，温升速度快。
有高压和拉伸铝合金焊接，在我国市场上销售的铝制散热器主要为焊接型，因为其焊接点强度不能保证，容易出现问题而漏水散热器安装中所要注意的几个问题⏹通过计算房间所需要的热负荷，正确选型配置散热器的功率⏹要正确选择散热器的安装位置，如：窗户底部或冷墙壁上⏹散热器的进出水成对角线时，散热效果为最佳，当场度小于1米时，也可以同侧安装。
壁挂炉原理、零部件及作用介绍
主热交换器
单管主热交换器
机型 长度mm
标准20KW 210
标准26KW 270
标准30KW 310
标准35KW 310
经济20KW 187
经济26KW 250
经济30KW 290
主热交换器
套管主热交换器
机型 长度mm
标准 18KW
160
标准 20KW
210
标准 24KW
230
标准 26KW
270/250
动生活热水功能或者将采暖模式切换到生活热水模式，遵 循生活热水优先原则。 2）流量开关使用的是翻板开关，引线为两条同色线，在 检测时可用万用表检测其通断情况。
3）流量传感器为频率型信号输出，引线为（红色5V，黑 色0V，黄色是S信号。） 左右两脚为+5V供电和接地端，中间脚为脉冲信号输出端。 在检测时可用万用表检测+5V供电是否正常，吹气使流量 传感器旋转观察显示屏是否有相应显示。
40KW 18
燃烧器工作原理图
燃气从喷嘴高速喷出
后，引射四周的静止 空气进入引射器，在 引射器内燃气和被引 射进入的一次空气实 现充分混合，并经扩 散减速后进入燃烧器 头部，燃气与空气的 混合气从头部火孔喷 出被点燃。在燃烧过 程中，燃烧器周围的 空气不断补充进来， 以保证燃气充分燃烧。
风机
风机在长时间运行后，可 能存在转轴轴心偏移，风 叶集炭或粉尘，产生噪音 或风量不足、风压不正常 等现象。在日常的使用和 维护中，需要对可能妨碍 风机正常运行的杂物进行 清理。
检火电极
由于火焰中存在正负离子，电场施加于火焰时，外电路即可产生微弱电流 。
火焰离子电流十分微弱，想取出火焰信号控制相应的机构动作，完成各种 控制功能，就必须进行放大，通常，热水器的主火焰内阻在1MΩ以上，而 副火焰内阻高达8MΩ以上。如此大的内阻，对火焰检测针与燃烧器之间的 绝缘提出了极高的要求，否则，绝缘稍有下降，漏电流会超过火焰离子电 流。
壁挂炉知识问答整理精选全文
可编辑修改精选全文完整版壁挂炉知产品功能燃气壁挂炉具有强大的家庭中央供暖功能，能满足多居室的采暖需求，各个房间能够根据需求随意设定舒适温度，也可根据需要决定某个房间单独关闭供暖，并且能够提供大流量恒温卫生热水，供家庭沐浴、厨房等场所使用。
产品类型燃气壁挂炉按照血统可以划分为：欧系血统和韩系血统。
壁挂炉按照不同的分类标准可以分为：从加热方式上分为：“即热式”和“容积式”；从用途上分为：“单采暖”“半自动”和“全自动”（或者称为：单水路和双水路）；从燃烧室压力上分为：“正压式燃烧”和“负压式燃烧”；从燃气阀体上分为：“通断式和比例式”。
从产地分为：“进口机”和“组装机”........等等。
需要说明的是，现在某些所谓的“进口机”实际上是在国内组装的。
比如说：阿里斯顿在中国无锡新加坡工业园生产的，博世部分型号是在中国青岛生产的，威能部分型号是在中国无锡生产的。
部分国产机型混淆在进口机型中，请大家在购买时多对比型号，认准德国原装或者意大利原装和国产机的区别。
燃气壁挂炉的工作原理1、工作原理当壁挂炉启动之后，在系统压力正常之后，水泵启动推动采暖媒介水流动，打开水流开关或水流传感器，输出水流信号（开关信号或脉冲信号）给主控器，主控器接到水流信号之后，启动风机进行前清扫，并检测各种安全装置是否正常，在各种安全装置正常的情况下，进行点火，再分别打开一、二级阀，燃气进入燃烧器在电火花的作用下点燃燃气进行燃烧（在点火的过程中，风机一般为半速运转或断电靠惯性运转，待点着火燃烧之后，根据燃气量确定风机转速。
对于使用燃气比例阀机型，比例阀分点火电流、最小电流、最大电流，并分别可以调节），通过离子感焰技术使火焰正常燃烧，加热媒介通过散热器散发到空气中或辐射出来，达到供暖的目的。
达到设定的采暖温度后，熄火进入待机状态。
如此反复循环。
壁挂炉组成部件原理及作用1．热交换器热交换器为燃烧后产生的烟气与系统内水进行热交换的部件，它的外表面为薄翅片，厚度和距离完全按要求进行设计，在锅炉尺寸要求较小的情况下，保证足够的换热面积及换热的高效性。
壁挂炉原理零部件及作用介绍优选分析
烧时显示关机状态
向上文档
8
电脑板
交流阀电脑板（无4个二极管）
向上文档
9
电脑板
交流阀电脑板（有4个整流二极管）
向上文档
10
电脑板
变频电脑板（多出一个风机反馈插件）
向上文档
11
采暖模式工作
开机前：检测水压开关是否通（否E1），采暖传感器、卫浴传感器是否在正常范围
内（否E3、E4），极限温度开关是否通（否E7）
40KW 18
19
燃烧器工作原理图
燃气从喷嘴高速喷出
后，引射四周的静止 空气进入引射器，在 引射器内燃气和被引 射进入的一次空气实 现充分混合，并经扩 散减速后进入燃烧器 头部，燃气与空气的 混合气从头部火孔喷 出被点燃。在燃烧过 程中，燃烧器周围的 空气不断补充进来， 以保证燃气充分燃烧。
向上文档
• 8 前清扫功能：壁挂炉在每次点火之前执行前清扫程序排除燃烧室内
残余气体并防止点火爆燃。 向上文档
7
9 后清扫功能：当壁挂炉达到设定温度或停止洗浴（设置在单供热水
状态）时，燃气阀关闭，系统停止燃烧，而此时风机延时工作30秒，
此功能将熄火后所残留的废气排出室外，保障了再次启动的安全。
10停气手动恢复保护：由于某种原因在运行中火焰熄灭时，则尝试再
• 5 防干烧保护：当系统回水不畅时，自动旁通阀起作用，保持通过主 换热器的水量满足>600 L/min，防止其干烧。
• 6 水系统过压保护：当采暖系统压力超压，超过3 bar时，水会从安全 阀自动泄压，以保护采暖系统。
• 7 风压保护：当烟道堵塞或有倒风情况发生时，火焰自动熄灭，报风 压故障(E6)；当上述情况消除时，壁挂炉重新启动。
壁挂炉采暖系统
壁挂炉采暖系统可行性分析铸造村项目采暖系统方案建议书序言铸造村项目已经逐步开始实施，公司要求今年年底2，3号楼结构封顶，明年年底9栋住宅楼全部封顶；最近公司有意启动铸造村项目二期；首钢的搬迁调整已经是不争的事实……,这所有的前提条件，都促使我们每个首钢人热血沸腾，都希望为我们首钢的大调整做点事情。
结合自己的专业特点以及这几年在首钢房地产的工作经验，我想就铸造村的供热系统提出一点建议，供公司参考。
传统的采暖方式是由锅炉房、外线、用户末端系统和计量系统组成。
这几年随着国家节能环保政策力度的增加，新型的采暖系统形式层出不穷：热泵系统、电采暖系统、燃气采暖系统、地板采暖、地热膜采暖、中央空调等数不胜数。
结合项目具体情况和当地的特点，建议铸造村项目采用壁挂炉采暖系统，下面就壁挂炉采暖系统进行介绍和分析。
一、壁挂炉的由来壁挂炉是外来语，全称是燃气壁挂式采暖炉。
在我国的标准叫法是燃气壁挂式快速采暖热水器。
与传统的热水器相比，具有防冻保护、防干烧保护、意外熄火保护、温度过高保护、水泵防卡死保护等多种安全保护措施。
还可以外接室内温度控制器，实现个性化温度调节和达到节能的目的。
二、产品功能燃气壁挂炉具有强大的家庭中央供暖功能，能满足多居室的采暖需求，各个房间能够根据需求随意设定舒适温度，也可根据需要决定某个房间单独关闭供暖，并且能够提供大流量恒温卫生热水，供家庭沐浴、厨房等场所使用。
三、类别划分燃气壁挂炉按照血统可以划分为：欧系血统和韩系血统。
其中，由于欧系血统的壁挂炉发展历史悠久，技术成熟、质量好而成为市场的宠儿。
譬如市场上销售的威能、德国沃尔堡、博世等都属于欧系血统。
欧式结构一般采用强制平衡三层密封结构，把燃烧室、空气室、水路和电控部分安全可靠的区分开来，结构进凑、布局合理、燃烧热效率高达90%以上，内部金属板材为镀铝钢板，它是一种以冷轧钢板为基材,经连续热浸镀加工,表面镀层为一种铝硅合金的钢板。
镀层成分为90%的铝、10%的硅。
燃气锅炉供暖系统的不同形式及分析
燃气锅炉供暖系统的不同形式及分析1.中央供暖系统：中央供暖系统是将锅炉设备集中安装在建筑物的一些位置，通过管道将热水传递到各个房间。
这种系统适合于较大、多房间的房屋，可以实现统一控制和管理，供热效果较好。
但是，中央供暖系统的安装成本较高，且维护和管理也比较复杂。
2.独立供暖系统：独立供暖系统是将锅炉设备安装在每个房间或者每个单元内，通过管道将热水传递到该房间或单元的暖气片或地暖系统。
这种系统适合于小型住宅或者公寓，每个房间或单元可以独立控制供暖温度，灵活性较高。
但是，独立供暖系统的安装和维护成本相对较低，但需要分别管理和维护每个锅炉设备，容易出现供暖不均衡的问题。
3.暖气片供暖系统：暖气片供暖系统是将锅炉产生的热水通过管道传递到各个房间的暖气片中，通过暖气片的散热将热能释放到室内空间。
暖气片供暖系统的传热效率较高，可以实现快速供热，且可以根据需要调节温度。
但是，暖气片供暖系统的体积较大，需要占用一定的墙面空间，影响室内装饰效果。
4.地暖供暖系统：地暖供暖系统是将锅炉产生的热水通过管道敷设在地面下，通过地面传热的方式实现室内的供暖。
地暖供暖系统的优点是可以实现整体的均匀供热，减少热能的浪费，同时不会占用室内空间。
但是，地暖供暖系统的安装复杂，施工成本较高，且维护和维修也相对麻烦。
总的来说，燃气锅炉供暖系统的不同形式和结构适用于不同的建筑类型和需求。
在选择供暖系统时，需要根据建筑物的结构、暖气需求、安装成本和维护要求等因素综合考虑，选择最适合自己的供暖方式。
同时，无论采用哪种供暖系统，都需要定期维护和保养，保证正常运行和安全使用。
探讨壁挂炉和不同采暖末端配合竟然有如此差异
探讨壁挂炉和不同采暖末端配合竟然有如此差异燃气壁挂炉采暖在多数家庭已经司空见惯，不同的采暖末端也广泛被应用。
常用的采暖末端有暖气片、地面辐射供暖系统、风机盘管空调系统等，为了达到最佳的采暖效果和减少热能浪费，在安装壁挂炉之前需要详细了解采暖末端的特点，从而选择适合采暖的末端达到合理配置的目的。
1、不同采暖末端的供暖特点及对热源的要求1.1 暖气片的供暖特点和对热源的要求暖气片分类，在市面上有钢制板式暖气片、纯铜暖气片、钢制插接焊暖气片、铸铝暖气片、钢制翅片暖气片、工艺铸铁暖气片、普通铸铁暖气片、钢制柱式暖气片、铜铝复合暖气片的等种类。
暖气片的供暖方式是：暖气片利用壁挂炉或者锅炉加热循环水（也有蒸汽供暖方式，但是现在非常少用了），再通过管材连接到暖气片，最终通过暖气片将适宜的温度输出，形成室内温差，最后进行热循环使整个室内温度均匀上升。
暖气片的供暖方式主要是自然对流散热，房间热启动速度一般（房间初次加热时间稍长），适宜连续供暖，也适宜间歇供暖。
用暖气片供暖，需要确定配置暖气片的数量。
不同材质、不同规格的暖气片技术参数不同，也就是暖气片的散热量不同，根据暖气片的技术参数可以算出暖气片的供热面积，根据暖气片的供暖面积就可以计算出用什么型号的暖气片，用多少。
（图片仅供参考）暖气片的散热量：Q=K·F·△T式中：K—暖气片的传热系数，F—暖气片的散热面积，△T—供回水温差。
通过此公式可以得知，在Q、K值不变的情况下，增大F值（增加暖气片数量），就可以降低△T值（即降低壁挂炉出水温度）。
反之，在Q、K值不变的情况下，减小F值（减少暖气片数量），就需要提高△T值（即提高壁挂炉出水温度）。
而燃气壁挂炉的热效率是随着出水温度的提高热效率降低的。
暖气片的额定进出水温度，市政集中供暖要求95/70℃，燃气壁挂炉一般设定在80/65℃。
燃气壁挂炉完全能够满足这个工作条件，但是为了提高热效率，减少壁挂炉高温工作的不利状态，最好适当增加暖气片的配置数量，以降低壁挂炉的出水温度。
采暖系统及壁挂锅炉介绍
采暖系统介绍一、供暖系统设计热负荷是供暖设计中最大体的数据，它的设计阻碍着供暖方案的选择，供暖管径的选择，散热设备的多少，关系着供暖系统的利用成效，同时也阻碍着采暖设备的选择和供热管网管径的大小。
供暖系统的热负荷是指在必然的室外温度下，为了达到要求的室内温度，维持房间的热平稳时，供暖系统在单位时刻内向建筑物供给的热量，它随着建筑物房间的得失热量的转变而转变。
供暖系统设计热负荷是指在设计室外温度下，为了达到上述一样要求时，供暖系统在单位时刻内向建筑物供给的热量。
二、设计热负荷的估算眼前国内多采纳单位面积热指标计算热负荷，这种方式简单易行。
见下表。
民用建筑供暖面积热指标（仅供参考）估算设计热负荷：Q=q*F Wq：建筑供暖面积热指标 W/m2F：建筑物的建筑面积 m2户式壁挂炉采暖系统简介一、户式壁挂炉采暖系统优势(1) 以燃气﹑燃油和电作为供热热源，改变了单一的以燃煤为主的能源结构的格局。
减少了环境污染，有利于环保。
(2) 可解决分户热计量和采暖收费难的问题，知足节能和物业的治理要求。
(3) 无需设置集中的公共热源和布置室外热水管网，简化了建设程序和物业治理，符合开发商的利益。
(4) 设置采暖和卫生热水的温度选择按钮，可实现水温的个性化选择，能知足居住者日趋提高的关于采暖舒适型的要求。
(5) 不受集中供热低标准的供暖期的阻碍，二、户式壁挂炉采暖系统的分类和特点3、壁挂炉+散热器采暖系统散热器的类型及特点散热器是户内供热系统的大体设备，也民用采暖系统中的结尾装置。
散热器按其材质要紧可分为铸铁散热器，钢制散热器，铝合金散热器和铜铝复合散热器等。
按其结构形式可分柱型、翼型、管型、平板型散热器等。
按其传热方式可分对流型和辐射型散热器。
铸铁散热器由于具有耐侵蚀，适用范围广等优势，长期以来被普遍利用，但由于外表不美观和内腔含铸沙等缘故已经愈来愈不能适应我国计量供热系统的进展。
新修正的《采暖通风与空气调剂设计标准》上明确规定：“安装热量表和恒温阀的热水采暖系统不易采纳水流通道内含有粘沙的散热器。
家用燃气壁挂炉按进排气管结构形式及进排气方式分类
家用燃气壁挂炉按进排气管结构形式及进排气方式分类1.单管式进排气管结构形式单管式进排气管结构形式是指进气和排气共用一根管子。
这种结构形式是目前较为常见的一种，它的特点是装修简单，适用范围广，但是由于进气和排气共用一根管子，因此需要注意进气和排气之间不能产生任何漏气现象。
2.双管式进排气管结构形式双管式进排气管结构形式是指进气和排气分别用两根管子进行排放。
这种结构形式相对于单管式来说更加安全可靠，因为进气和排气分开排放，所以不会产生任何漏气现象。
但是这种结构形式的安装和维护相对来说会更加复杂一些。
3.内置式进排气管结构形式内置式进排气管结构形式是指进气和排气管均安装在室内，不需要穿墙安装。
这种结构形式的好处是安全可靠，避免了管道穿墙的漏风现象，同时还能减少管道的露出面积，美观大方。
但是由于进气和排气管都在室内，需要注意在遇到高温时要对管道进行保护，以免产生安全隐患。
进排气方式主要有以下几种：1.交叉进排气方式交叉进排气方式是指进气和排气通过同一口进排气管进行交叉排放。
这种方式适用于燃气壁挂炉所在的位置空间较小，无法安装双管式或内置式进排气管的情况下使用。
2.并联进排气方式并联进排气方式是指进气和排气通过两个不同的管道进行排放。
这种方式适用于安装双管式进排气管结构形式的燃气壁挂炉，进气和排气分别通过两个管道进行排放，避免了交叉进排气方式可能出现的问题。
3.接住交替进排气方式接住交替进排气方式是指进气和排气通过同一口进排气管进行交替排放。
这种方式适用于安装单管式进排气管结构形式的燃气壁挂炉，由于进气和排气共用一根管子，因此需要通过接住交替的方式进行排放，避免了由于共用管子可能导致的漏气问题。
总之，家用燃气壁挂炉的进排气管结构形式和进排气方式有很多种，每一种都有各自的特点和适用范围。
在选择和安装燃气壁挂炉时，需要根据实际情况和需求来选择最适合的进排气管结构形式和进排气方式。
壁挂炉供暖的末端设备常见的几大形式
壁挂炉供暖的末端设备可以采用多种形式，常见的有散热器、地板辐射、风机盘管。
一、散热器采暖末端
散热器是采暖系统中最为常见的末端设备，主要传热方式为热辐射和自然对流，室内温度分度较为合理，空气也不容易干燥；并且其供回水温差（一般在20℃）大，在同样散热量的条件下，暖气片所需的热水流量较小，其内部管径大，流阻小，符合家用壁挂炉的小流量、低扬程、大温差的特点；另外散热器属于即开即用，升降温快，较灵活，热惰性小，热量损耗小，经济节能，适合家庭间歇采暖，与壁挂炉“按需供暖”、灵活方便的特点一致，除了散热器可能与家居环境不协调，占用一定面积外，可以说，散热器采暖系统是壁挂炉最合适的形式之一。
二、地板辐射采暖
地板辐射采暖是当今比较流行的采暖方式，主要传热方式为热辐射，在整个室内形成一个均匀的温度场，自下而上产生合理的温度梯度，符合人体“温足而凉顶”的生理特点，人感觉非常舒服，热量损失小，尤其使用于有老人小孩且需要一直采暖的家庭，地暖系统达到运行温度后，维持室温所需要的热量较小，壁挂炉经常处于部分负荷运行状态。
地暖时间不间断地使用比较节能，但是不够灵活，热惰性大，系统安装是施工困难，后期维护成本高。
三、风机盘管采暖末端
风机盘管是中央空调系统中最常见的一种末端形式，主要传热方式为强制对流，传热系数大，热换效果好。
风机盘管的形式，主要是利用房间内已经安装的夏季空调系统设备作为采暖用，它可以省去这部分投资。
但是，从风机盘管本身的特点来讲，它并不适合用壁挂炉，因为它要求的是大流量、低温差和高扬程（风机盘管的阻力较大）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
壁挂炉供暖的末端设备可以采用多种形式，常见的有散热器、地板辐射、风机盘管。
一、散热器采暖末端
散热器是采暖系统中最为常见的末端设备，主要传热方式为热辐射和自然对流，室内温度分度较为合理，空气也不容易干燥；并且其供回水温差（一般在20℃）大，在同样散热量的条件下，暖气片所需的热水流量较小，其内部管径大，流阻小，符合家用壁挂炉的小流量、低扬程、大温差的特点；另外散热器属于即开即用，升降温快，较灵活，热惰性小，热量损耗小，经济节能，适合家庭间歇采暖，与壁挂炉“按需供暖”、灵活方便的特点一致，除了散热器可能与家居环境不协调，占用一定面积外，可以说，散热器采暖系统是壁挂炉最合适的形式之一。
二、地板辐射采暖
地板辐射采暖是当今比较流行的采暖方式，主要传热方式为热辐射，在整个室内形成一个均匀的温度场，自下而上产生合理的温度梯度，符合人体“温足而凉顶”的生理特点，人感觉非常舒服，热量损失小，尤其使用于有老人小孩且需要一直采暖的家庭，地暖系统达到运行温度后，维持室温所需要的热量较小，壁挂炉经常处于部分负荷运行状态。
地暖时间不间断地使用比较节能，但是不够灵活，热惰性大，系统安装是施工困难，后期维护成本高。
三、风机盘管采暖末端
风机盘管是中央空调系统中最常见的一种末端形式，主要传热方式为强制对流，传热系数大，热换效果好。
风机盘管的形式，主要是利用房间内已经安装的夏季空调系统设备作为采暖用，它可以省去这部分投资。
但是，从风机盘管本身的特点来讲，它并不适合用壁挂炉，因为它要求的是大流量、低温差和高扬程（风机盘管的阻力较大）。
