2017届高三物理一轮复习 第七章 恒定电流 22 闭合电路课时达标

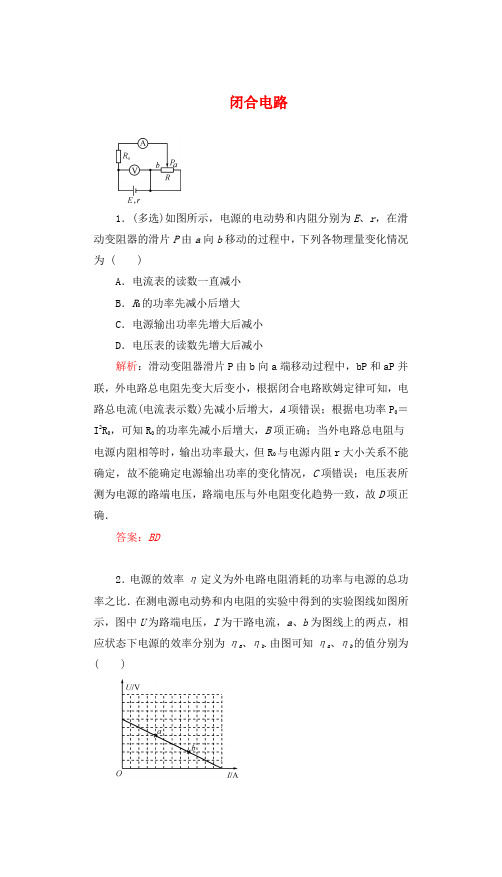

闭合电路1．(多选)如图所示，电源的电动势和内阻分别为E、r，在滑动变阻器的滑片P由a向b移动的过程中，下列各物理量变化情况为 ( )A．电流表的读数一直减小B．R0的功率先减小后增大C．电源输出功率先增大后减小D．电压表的读数先增大后减小解析：滑动变阻器滑片P由b向a端移动过程中，bP和aP并联，外电路总电阻先变大后变小，根据闭合电路欧姆定律可知，电路总电流(电流表示数)先减小后增大，A项错误；根据电功率P0＝I2R0，可知R0的功率先减小后增大，B项正确；当外电路总电阻与电源内阻相等时，输出功率最大，但R0与电源内阻r大小关系不能确定，故不能确定电源输出功率的变化情况，C项错误；电压表所测为电源的路端电压，路端电压与外电阻变化趋势一致，故D项正确．答案：BD2．电源的效率η定义为外电路电阻消耗的功率与电源的总功率之比．在测电源电动势和内电阻的实验中得到的实验图线如图所示，图中U为路端电压，I为干路电流，a、b为图线上的两点，相应状态下电源的效率分别为ηa、ηb.由图可知ηa、ηb的值分别为( )A.34、14B.13、23C.12、12D.23、13解析：由题中UI 图象可知，若电源的电动势为6U 0，则a 、b两点处对应的路端电压分别为4U 0、2U 0，电源的效率η＝UI EI ＝U E，所以ηa ＝U a E ＝23，ηb ＝U b E ＝13，正确选项为D . 答案：D3．(多选)电源开关S 、S ′.定值电阻R 1、光敏电阻R 2和电容器连接成如图所示电路，电容器的两平行板水平放置，当开关S 、S′ 闭合．且无光照射光敏电阻R 2时，一带电液滴恰好静止在电容器两板间的M 点，当用强光照射光敏电阻R 2时，光敏电阻的阻值变小，则 ( )A ．液滴向下运动B ．液滴向上运动C ．不能确定R 2两端的电势差是否升高D ．不改变照射光强度，断开S ′，将电容器的上极板向上移一小段距离，则上极板的电势比A 点的电势高解析：强光照射使光敏电阻R 2的阻值变小，电流增大，R 1两端的电势差IR 1升高，R 2两端的电势差降低，电容器极板之间电压升高，电场增强，液滴向上运动，选项B 正确，选项A 、C 错误；当光照强度不变时断开S′，电容器带电量不变，据U ＝Q C ＝4πkdQ εr S可知，把电容器的上极板向上移一小段距离时两极板间电势差变大，则上极扳的电势比A 点的电势高，选项D 正确．答案：BD4．如图所示的电路中，灯泡A 和灯泡B 原来都是正常发光的。
【创新方案】2017版新课标物理一轮复习过关检测 第七章 恒定电流(3) Word版含答案
最新高三一轮复习单元过关检测卷—物理恒定电流考试时间：100分钟；满分：100分班级姓名.第I卷（选择题）一、单项选择题（本题共7小题，每小题4分, 共28分）1. 一台电动机的线圈电阻与一只电炉的电阻相同，都通过相同的电流，在相同时间内，下列说法错误的是()A．电炉放热与电动机放热相等B．电炉两端电压小于电动机两端电压C．电炉两端电压等于电动机两端电压D．电动机消耗的功率大于电炉的功率2. 如图(甲)所示，电压表V1、V2串联接入电路中时，示数分别为6 V和4 V，当只有电压表V2接入电路中时，如图(乙)所示，示数为9 V，电源的电动势为（）A．9.8 V B．10 V C．10.8 V D．11.2 V3. A和B为竖直放置的平行金属板，在两极板间用绝缘线悬挂一带电小球。
开始时开关S闭合且滑动变阻器的滑动头P在a处，此时绝缘线向右偏离竖直方向。
（电源的内阻不能忽略）下列判断正确的是（）A．小球带负电B．当滑动头从a向b滑动时，细线的偏角θ变大C．当滑动头从a向b滑动时，电流表中有电流，方向从上向下D．当滑动头停在b处时，电源的输出功率一定大于滑动头在a处时电源的输出功率4. 如右图所示，曲线C1、C2分别是纯电阻直流电路中，内、外电路消耗的电功率随电流变化的图线.由该图可知下列说法中错误的是（ C ）A．电源的电动势为4VB．电源的内电阻为1ΩC．电源输出功率最大值为8WD．电源被短路时，电源消耗的最大功率可达16W5. 如图所示，四个相同的表头分别改装成两个安培表和两个伏特表。
安培表A1的量程大于A2的量程，伏特表V1的量程大V2的量程，把它们按图接入电路，则（）①安培表A1的读数大于安培表A2的读数；②安培表A1的偏转角小于安培表A2的偏转角；③伏特表V1的读数小于伏特表V2的读数；④伏特表V1的偏转角等于伏特表V2的偏转角；A、①②；B、②③；C、③④；D、①④6. 如图所示，A和B为竖直放置的平行金属板，在两极板间用绝缘线悬挂一带电小球。
《物理导练》2017年高考物理第一轮总复习新课标选修3-1第七章恒定电流7-1aWord版含解析
自主测评一、基础知识题组1．[对电阻定律的理解]导体的电阻是导体本身的一种性质，对于同种材料的导体，下列表述正确的是( )A．横截面积一定，电阻与导体的长度成正比B．长度一定，电阻与导体的横截面积成正比C．电压一定，电阻与通过导体的电流成正比D．电流一定，电阻与导体两端的电压成反比解析：对于同种材料的导体，电阻率是个定值，根据电阻定律R＝ρlS可知A正确．答案：A2．[电功与电热的区别]有三个用电器，分别为日光灯、电烙铁和电风扇，它们的额定电压和额定功率均为“220 V,60 W”．现让它们在额定电压下工作相同时间，产生的热量( )A．日光灯最多B．电烙铁最多C．电风扇最多D．一样多解析：电烙铁是纯电阻用电器，即以发热为目的，电流通过它就是用来产热．而日光灯和电风扇是非纯电阻用电器，电流通过它们时产生的热量很少，电能主要转化为其他形式的能(光能和叶片动能)．综上所述，只有选项B正确．答案：B二、规律方法题组3．[电功率的考查]一白炽灯泡的额定功率与额定电压分别为36 W与36 V．若把此灯泡接到输出电压为18 V的电源两端，则灯泡消耗的电功率( )A．等于36 W B．小于36 W，大于9 W C．等于9 W D．小于9 W解析：在额定电压下灯泡的电阻R＝U2P＝36236＝36Ω，在18伏电压下假设灯泡电阻不变，则功率P1＝U21R＝18236＝9 W，而18伏电压下实际灯泡的电阻变小(温度低)，所以电灯实际功率大于9 W，但小于36 W(灯泡两端没有达到额定电压)，答案选择B.答案：B图7－1－14．[非纯电阻电路中的功率关系]如图7－1－1所示的电路中，输入电压U恒为12 V，灯泡L上标有“6 V,12 W”字样，电动机线圈的电阻R M＝0.5 Ω.若灯泡恰能正常发光，以下说法中正确的是( )A．电动机的输入功率为12 WB．电动机的输出功率为12 WC．电动机的热功率为2 WD．整个电路消耗的电功率为22 W解析：电动机为非纯电阻电器，欧姆定律对电动机不再适用，灯泡L正常发光，则I L＝P灯U灯＝2 A，所以电路中的电流I＝2 A，故整个电路消耗的电功率P总＝UI＝24 W，D错；电动机的输入功率等于P 总－P灯＝12 W，A对；电动机的热功率P热＝I2R M＝2 W，C对；输出功率P出＝12 W－2 W＝10 W，B错．答案：AC。
【创新方案】2017版新课标物理一轮复习课件：第7章-恒定电流 实验十
高考专题辅导与测试·物理
创新方案系列丛书
U2 其中 R 为滑动变阻器接入电路的电阻，E＝R (R1＋RV)②
V
开始多用电表测量的是滑动变阻接入电路的电阻 R 和电压表串 联的总电阻，即 R＋RV＝15.0 kΩ，即 RV＝12.0 kΩ，故 R＝3.0 kΩ。 3.60 V 由①②代入数据有 E＝ (R ＋15.0 kΩ)③ 12.0 kΩ 1 4.00 V E＝ (R ＋12.0 kΩ)④ 12.0 kΩ 1 联立③④得 E＝9.00 V，R1＝15.0 kΩ [答案] (1)短接 (2)1 (3)15.0 3.60 (4)12.0 (5)9.00 15.0
创新方案系列丛书

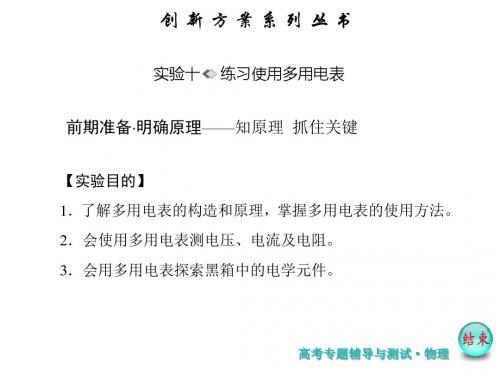

实验十 练习使用多用电表
前期准备· 明确原理——知原理 抓住关键
【实验目的】 1．了解多用电表的构造和原理，掌握多用电表的使用方法。 2．会使用多用电表测电压、电流及电阻。 3．会用多用电表探索黑箱中的电学元件。
高考专题辅导与测试·物理
创新方案系列丛书
【实验原理】 1．外部构造(如图所示)
创新方案系列丛书
3．由于欧姆表刻度的非线性，表头指针偏转过大或过小都会 使误差增大，因此要选用恰当挡位，尽可能使指针指向表盘的中 值附近。 4．测电流、电压时，由于电表内阻的影响，测得的电流、电 压值均小于真实值。 5． 读数时的观测易形成偶然误差， 要垂直表盘正对指针读数。 【注意事项】 1．表内电源正极接黑表笔，负极接红表笔，但是红表笔插入 “＋”孔，黑表笔插入“－”孔，注意电流的实际方向。
高考专题辅导与测试·物理
创新方案系列丛书
[解析] (1)红、黑表笔短接进行调零。 (2)多用电表的黑表笔接多用电表内电池的正极，红表笔接电表 内电池的负极，因此红表笔应与电压表的负极相连，即红表笔接“1”。 (3)多用电表的示数 15.0 kΩ，电压表读数为 3.60 V，注意电压表 的估读。 (4)当滑动变阻器接入电路的阻值为零时，多用电表测量的是电 压表的内阻， 多用电表读数为 12.0 kΩ， 则电压表的内阻为 12.0 kΩ。 (5)设多用电表内电池的电动势为 E，而电阻“×1 k”挡的内阻 U1 为 R1， 根据以上测量， 由闭合电路的欧姆定律得 E＝R (R＋RV＋R1)①
高考物理一轮阶段考查7恒定电流(含答案)
阶段考查(七) 恒定电流第Ⅰ卷 选择题，共48分一、选择题(本大题共8小题，每小题6分，共48分)1．在第二十九届奥运会上“绿色、科技、人文”的理念深入人心．如在奥运村及奥运场馆内大量使用太阳能路灯，其光电转换装置在阳光照射下把太阳能转换为电能储存起来，供夜晚照明使用．在正常照射下，太阳能电池的光电转换效率可达20%，可产生24 V 电压，产生2.5 A 的电流，则每秒该路灯可转化的太阳能为( )A ．120 JB ．300 JC ．600 JD ．1 200 J解析：每秒钟路灯消耗电能为W ＝UIt ＝24×2.5×1 J ＝60 J则每秒转化的太阳能为：W η＝6020%J ＝300 J 故选项B 正确．答案：B2．如图7－1所示为测定压力的电容式传感器，将平行板电容器、灵敏电流表(零刻度在中间)和电源串联成闭合回路．当压力F 作用于可动膜片电极上时，膜片产生形变，引起电容的变化，导致灵敏电流表指针偏转．在对膜片开始施加压力，从图中的虚线推到图中实线位置并保持固定的过程中，灵敏电流表指针的偏转情况为(电流从电流表正接线柱流入时指针向右偏)( )图7－1A．向右偏到某一刻度后回到零刻度B．向左偏到某一刻度后回到零刻度C．向右偏到某一刻度后不动D．向左偏到某一刻度后不动解析：灵敏电流表有示数的时候应该是电容器电容值发生变化的时候，可动电极向上动，电容器电容增大，电路对电容器充电，故指针向右偏．当可动电极到了实线位置时，电容器的电容不再发生变化，此时电路中的电流消失，指针又回到零点．答案：A图7－23．酒精测试仪用于对机动车驾驶人员是否酗酒及其他严禁酒后作业人员的现场检测，它利用的是一种二氧化锡半导体型酒精气体传感器．酒精气体传感器的电阻随酒精气体浓度的变化而变化，在如图7－2所示的电路中，不同的酒精气体浓度对应着传感器的不同电阻．这样，显示仪表的指针就与酒精气体浓度有了对应关系．如果二氧化锡半导体型酒精气体传感器电阻的倒数与酒精气体的浓度成正比，那么，电压表示数U与酒精气体浓度c之间的对应关系正确的是()A．U越大，表示c越大，c与U成正比B．U越大，表示c越大，但是c与U不成正比C．U越大，表示c越小，c与U成反比D．U越大，表示c越小，但是c与U不成反比解析：题中给出传感器电阻r′的倒数与酒精气体浓度c是正比关系，即1r′＝kc，电压表示数U＝R0Er′＋R＋R0＋r＝R0E1kc＋R＋R0＋r＝kR0Ek(R＋R0＋r)＋1c，可以看出电压与浓度的关系不是正比关系，但随浓度的增加而增加．故只有选项B正确．答案：B图7－34．[2014·泉州市质量检查]如图7－3所示，E为电源，其内阻为r，L为小灯泡(其灯丝电阻可视为不变)，R1、R2为定值电阻，R3为光敏电阻．闭合开关S后，若照射R3的光强度减弱，则()A．R1两端的电压变大B．小灯泡消耗的功率变小C．通过R2的电流变小D．电源两极间的电压变小解析：光照强度减弱，R3阻值增大，电路中总电阻增大，总电流减小，R1两端电压减小，A错误；并联电路两端电压增大，R2中电流增大，C错误；灯泡中电流I L＝I总－IR2，则I L减小，其功率减小，B正确；由U＝E －I总r得路端电压增大，D错误．答案：B图7－45．如图7－4所示，M、N是平行板电容器的两个极板，R0为定值电阻，R1、R2为可调电阻，用绝缘细线将质量为m、带正电的小球悬于电容器内部．闭合电键S，小球静止时受到悬线的拉力为F.调节R1、R2，关于F的大小判断正确的是()A．保持R1不变，缓慢增大R2时，F将变大B．保持R1不变，缓慢增大R2时，F将变小C．保持R2不变，缓慢增大R1时，F将变大D．保持R2不变，缓慢增大R1时，F将变小解析：本题主要考查带电体在电场中的平衡问题，意在考查考生对物体平衡、电容器等知识的理解和应用．小球重力、电场力、悬线的拉力处于平衡状态，设悬线与竖直方向的夹角为θ，则tanθ＝qEmg＝qUmgd，cosθ＝mgF，由闭合电路欧姆定律知增大R2时，定值电阻两端电压减小，由此可知θ减小，cosθ增大，F减小，B项对；而改变R1对定值电阻两端电压不起作用．答案：B图7－56．如图7－5所示，直线A为电源a的路端电压与电流的关系图线，直线B为电源b的路端电压与电流的关系图线，直线C为一个电阻R的两端电压与电流的关系图线，将这个电阻R分别接到a、b两电源上，那么()A．R接到a电源上，电源的效率较高B．R接到b电源上，电源的输出功率较大C．R接到a电源上，电源的输出功率较大，但电源效率较低D．R接到b电源上，电阻的发热功率和电源的效率都较高解析：由图线可知，a、b两电源的短路电流一样大，a的电动势大于b 的电动势，故a的内阻大于b的内阻，由A与C的交点坐标可知，当电阻R与电源相连时，电流I＝ER＋r，即1I＝RE＋rE，可得接a时的电流大于接b时的电流．由电源输出功率P＝I2R得接a电源时的功率较大，电源的效率η＝RR＋r，所以电阻R接a时效率较低．答案：C图7－67．(多选题)如图7－6所示的电路中，电源有不可忽略的内阻，R1、R2、R3为三个可变电阻，电容器C1、C2所带电荷量分别为Q1和Q2，下面判断正确的是()A．仅将R1增大，Q1和Q2都将增大B．仅将R2增大，Q1和Q2都将增大C．仅将R3增大，Q1和Q2都将不变D．突然断开开关S，Q1和Q2都将不变解析：C1两端电压是R1、R2电压之和，C2两端电压是R2两端电压，R1增大，U C1增大，Q1增大，Q2减小；R2增大，U C1增大，U C2增大，Q1、Q2都增大；断开S，C1、C2均放电，Q1、Q2逐渐减少．答案：BC8．如图7－7所示，电源电动势为E＝12 V，内阻r＝3 Ω，R0＝1 Ω，直流电动机内阻R′0＝1 Ω，当调节滑动变阻器R1时可使甲图电路输出功率最大，调节R2时可使乙图电路输出功率最大，且此时电动机刚好正常工作(额定功率为2 W)，则R1和R2值为()图7－7A．2 Ω，2 Ω B．2 Ω，1.5 ΩC．1.5 Ω，1.5 Ω D．1.5 Ω，2 Ω解析：对于甲图，由于是纯电阻电路，电源消耗能量全部转化为焦耳热，电功率等于热功率，有：P ＝I 2R ＝E 2(R 外＋r )2R 外＝E 2R 外＋2r ＋r 2R 外. 当R 外＝r 时，外电路消耗功率P 最大，P max ＝E 24r＝12 W ，R 1＝2 Ω.对于乙图电路，由于是非纯电阻电路，依能量守恒定律可知：电源消耗能量一部分转化为焦耳热，而另一部分转化为其他形式的能(电动机动能)，电功率不等于热功率．因此上面推导不再适用，正确推导如下：P ＝UI ＝E －U r U ＝EU －U 2r. 显然，当U ＝E 2时，P max ＝E 24r＝12 W ，U 内 ＝6 V ，I ＝2 A ；又因为P 电动机＝P 额＋P 热＝6 W ，所以PR 2＝I 2R 2＝6 W ，R 2＝1.5 Ω.综上所述，只有B 选项正确．答案：B第Ⅱ卷 非选择题，共52分二、实验题(本大题共2小题，共15分)9．(6分)[2014·大庆市质量检测]为了测量一根长约为3 cm 、电阻约为100 Ω、横截面为圆形、粗细均匀的导电材料的电阻率，所用器材如下：直流电源E (电动势约为8.0 V ，内阻可忽略不计)；电流表A 1(量程为0～25 mA ，内阻r 1＝100 Ω)；电流表A 2(量程为0～150 mA ，内阻r 2＝20 Ω)；定值电阻R 0(阻值为10 Ω)；滑动变阻器R (最大阻值为10 Ω)；开关S ，导线若干．(1)用游标卡尺测得该材料的长度如图7－8甲所示，示数为L＝________ mm；用螺旋测微器测得该材料的直径如图乙所示，示数为D＝________ mm.甲乙图7－8(2)为了在测量中尽量减小误差，并测多组数据，现给出测量电阻R x 的实验电路，请据此电路图7－9将实验器材连接起来．图7－9(3)若某次测量中电流表A1的示数为I1，电流表A2的示数为I2，则由已知量和测量量计算电阻率的表达式为ρ＝__________________.(用题目中字母表示即可)答案：(1)30.35 3.205(3.204或3.206)(2)见图7－10图7－10(3)πD24I1L[I2(R0＋r2)－I1r1]10．(9分)[2012·新课标全国卷]图7－11中虚线框内存在一沿水平方向、且与纸面垂直的匀强磁场．现通过测量通电导线在磁场中所受的安培力，来测量磁场的磁感应强度大小、并判定其方向．所用部分器材已在图中给出，其中D为位于纸面内的U形金属框，其底边水平，两侧边竖直且等长；E为直流电源；R为电阻箱；A为电流表；S为开关．此外还有细沙、天平、米尺和若干轻质导线．图7－11(1)在图中画线连接成实验电路图．(2)完成下列主要实验步骤中的填空：①按图接线．②保持开关S 断开，在托盘内加入适量细沙，使D 处于平衡状态；然后用天平称出细沙质量m 1.③闭合开关S ，调节R 的值使电流大小适当，在托盘内重新加入适量细沙，使D __________；然后读出__________，并用天平称出__________．④用米尺测量__________．(3)用测得的物理量和重力加速度g 表示磁感应强度的大小，可以得出B ＝__________.(4)判定磁感应强度方向的方法是：若__________，磁感应强度方向垂直纸面向外；反之，磁感应强度方向垂直纸面向里．解析：根据实验目的和电磁天平的原理，将电源、开关、电阻箱、电流表及U 形金属框串联起来，连接成电路图．设金属框质量为M ，托盘质量为m 0，第一次操作中未接通电源时由平衡条件：Mg ＝(m 0＋m 1)g ，第二次接通电源后，加入适量细沙m 2使D 重新处于平衡状态，然后读出电流表的示数I ，并测量出金属框底部的长度l ，若金属框受到的安培力竖直向下，由平衡条件：BIl ＋Mg ＝(m 0＋m 2)g ，两式联立解得：B ＝(m 2－m 1)g Il；若金属框受到的安培力竖直向上，则B ＝(m 1－m 2)g Il，综上B ＝|m 2－m 1|Il g ，若m 2＞m 1，则由左手定则可知磁感应强度方向垂直纸面向外，反之，磁感应强度方向垂直纸面向里．答案：(1)如图7－12所示图7－12(2)③重新处于平衡状态 电流表的示数I 此时细沙质量m 2 ④D 的底边长l(3)|m 2－m 1|g Il(4)m 2＞m 1 三、计算题(本大题共2小题，共37分)图7－1311．(17分)如图7－13所示，电源的电动势E ＝110 V ，电阻R 1＝21 Ω，电动机绕线的电阻R 0＝0.5 Ω，开关S 1始终闭合．当开关S 2断开时，电阻R 1的电功率是525 W ；当开关S 2闭合时，电阻R 1的电功率是336 W ．求：(1)电源的内电阻；(2)当开关S 2闭合时流过电源的电流和电动机输出的功率．图7－14解析：(1)S2断开时等效电路如图7－14所示，R1消耗的功率为P1，则P1＝(ER1＋r)2·R1代入数据解得r＝1Ω.(2)设S2闭合时路端电压为U，R1消耗的功率为P2，则P2＝U2 R1由闭合电路欧姆定律得E＝U＋Ir代入数据解得I＝26A设流过R1的电流为I R1，流过电动机的电流为I M，I R1＝U R1而I M＋I R1＝I对电动机有UI M＝P出＋I2M R0代入数据联立解得P出＝1 606W.答案：(1)1Ω (2)26A 1 606W图7－1512．(20分)如图7－15所示的电路中，两平行金属板A 、B 水平放置，极板长l ＝80 cm ，两板间的距离d ＝40 cm.电源电动势E ＝40 V ，内阻r ＝1 Ω，电阻R ＝15 Ω，闭合开关S ，待电路稳定后，将一带负电的小球从B 板左端且非常靠近B 板的位置以初速度v 0＝4 m/s 水平向右射入两板间，该小球可视为质点．若小球带电荷量q ＝1×10－2 C ，质量为m ＝2×10－2 kg ，不考虑空气阻力，电路中的电压表、电流表均是理想电表．若小球恰好从A 板右边缘射出(g 取10 m/s 2)．求：(1)滑动变阻器接入电路的阻值为多大？(2)此时电流表、电压表的示数分别为多少？(3)此时电源的输出功率是多大？解析：(1)设小球在板间飞行时间为t ，t ＝l v 0＝0.84 s ＝0.2 s ，根据d ＝12at 2， 得飞行加速度a ＝2d t 2＝2×0.40.22 m/s 2＝20 m/s 2. 对小球根据牛顿第二定律得q U AB d －mg ＝ma ，解得：U AB ＝m (g ＋a )d q ＝2×10－2×(10＋20)×0.41×10－2 V ＝24 V ， 所以滑动变阻器的两端电压U 滑＝U AB ＝24 V .设通过滑动变阻器的电流为I ，由欧姆定律得I ＝E －U 滑R ＋r ＝40－2415＋1A ＝1 A. 滑动变阻器接入电路的阻值R 滑＝U 滑I ＝24 Ω.(2)此时电流表的示数为1 A ，电压表的示数为U ＝E －Ir ＝(40－1×1) V ＝39 V .(3)电源的输出功率P 出＝IU ＝39 W.答案：(1)24 Ω (2)1 A 39 V (3)39 W。
【创新设计】2017年高考物理全国I一轮复习(课件+习题+章末检测)第7章恒定电流 基础课时20

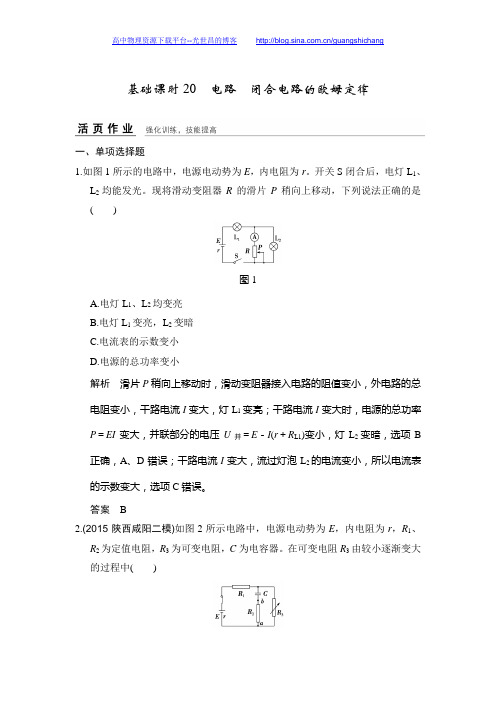

基础课时20电路闭合电路的欧姆定律一、单项选择题1.如图1所示的电路中，电源电动势为E，内电阻为r。
开关S闭合后，电灯L1、L2均能发光。
现将滑动变阻器R的滑片P稍向上移动，下列说法正确的是()图1A.电灯L1、L2均变亮B.电灯L1变亮，L2变暗C.电流表的示数变小D.电源的总功率变小解析滑片P稍向上移动时，滑动变阻器接入电路的阻值变小，外电路的总电阻变小，干路电流I变大，灯L1变亮；干路电流I变大时，电源的总功率P＝EI变大，并联部分的电压U并＝E－I(r＋R L1)变小，灯L2变暗，选项B 正确，A、D错误；干路电流I变大，流过灯泡L2的电流变小，所以电流表的示数变大，选项C错误。
答案 B2.(2015·陕西咸阳二模)如图2所示电路中，电源电动势为E，内电阻为r，R1、R2为定值电阻，R3为可变电阻，C为电容器。
在可变电阻R3由较小逐渐变大的过程中()图2A.电容器放电B.流过R2的电流方向是由a到bC.电容器的带电量在逐渐增大D.电源内部消耗的功率变大解析当可变电阻R3逐渐变大时，总电阻增大，干路电流减小，则电容器上电压U＝E－I(R1＋r)将增大，电容器的带电量Q＝CU增大，即电容器充电，A错误，C正确；因为电容器上极板带正电，所以充电电流方向为b→R2→a，故B错误；电源内部消耗的功率为P r＝I2r变小，D错误。
答案 C3.如图3所示的电路中，电源的电动势为6 V，当开关S接通后，灯泡L1、L2都不亮，用电压表测得各部分的电压是U ab＝6 V，U ad＝0 V，U cd＝6 V，由此可判定()图3A.L1和L2的灯丝都烧断了B.L1的灯丝烧断了C.L2的灯丝烧断了D.变阻器R断路解析由U ab＝6 V可知，电源完好，灯泡都不亮，说明电路中出现断路故障，且在a、b之间。
由U cd＝6 V可知，灯泡L1与滑动变阻器R是接通的，断路故障出现在c、d之间，故灯L2断路，所以选项C正确。
2017届高三物理一轮复习基础：第七章 恒定电流24含答案
课时达标(二十四) 部分电路1．(多选)电位器是变阻器的一种．如图所示，如果把电位器与灯泡串联起来，利用它改变灯的亮度，下列说法正确的是( )A ．连接A 、B 使滑动触头顺时针转动，灯泡变暗B ．连接A 、C 使滑动触头逆时针转动，灯泡变亮C ．连接A 、C 使滑动触头顺时针转动，灯泡变暗D ．连接B 、C 使滑动触头顺时针转动，灯泡变亮解析：根据电位器结构和连线可知：连接A 、B 使滑动触头顺时针转动时回路电阻增大，回路电流减小，灯泡变暗，A 项正确；同理，D 项正确；连接A 、C 时，滑动触头不能改变回路电阻，灯泡亮度不变，故B 、C 两项错误．答案：AD2．在显像管的电子枪中，从炽热的金属丝中不断放出的电子进入电压为U 的加速电场，设其初速度为零，经加速后形成横截面积为S 、电流为I 的电子束。
已知电子的电荷量为e 、质量为m ，则在刚射出加速电场时，一小段长为Δl 的电子束内的电子个数是 ( ) A.I Δl eSm 2eU B.I Δl e m 2eU C.I eS m 2eU D.IS Δl e m 2eU解析：设电子刚射出电场时速度为v ，长度为Δl 的电子束内的电子数为n ，则eU ＝12mv 2① I ＝ne Δt②Δt ＝Δl v ③由①②③式解得n ＝I Δl em 2eU，故B 项正确． 答案：B3．当电路中的电流超过熔丝的熔断电流时，熔丝就要熔断，由于种种原因，熔丝的横截面积略有差别．那么熔丝熔断的可能性较大的是( )A ．横截面积大的地方B ．横截面积小的地方C ．同时熔断D ．可能是横截面积大的地方，也可能是横截面积小的地方解析：横截面积较小的地方，电阻值大，而电流相同，由P ＝I 2R 得该处功率大，易熔断．答案：B4．(多选)如图所示，在一幢居民楼里有各种不同的用电器，如电灯、电视机、洗衣机、微波炉、排油烟机等．停电时，用多用电表测得A 、B 间的电阻为R ；供电后，设各家用电器全都同时使用时，测得A 、B 间电压为U ，进线电流为I ；经过一段时间t ，从总电能表中测得这段时间内消耗的电能为W ，则下列表达式用来计算该幢楼居民用电的总功率，其中正确的是 ( )A ．P ＝I 2RB ．P ＝U 2RC ．P ＝IUD ．P ＝W t 解析：电路消耗的电功率的计算公式P ＝UI 、P ＝W t是普遍适用的，而A 、B 两选项中公式只适用于纯电阻电路，而电视机、洗衣机、微波炉和排油烟机都不是纯电阻，所以选项A 、B 错误，正确选项为C 、D .答案：CD。
高考物理一轮复习(练习)：第七章_恒定电流_第2讲_模拟_word版含解析
选修3-1 第七章 第2讲1．(2019·全国卷Ⅱ)阻值相等的四个电阻、电容器C 及电池E (内阻可忽略)连接成如图所示电路。
开关S 断开且电流稳定时，C 所带的电荷量为Q 1；闭合开关S ，电流再次稳定后，C 所带的电荷量为Q 2。
Q 1与Q 2的比值为导学号 51342803( C )A ．2/5B ．1/2C ．3/5D ．2/3[解析] 电路中四个电阻阻值相等，开关S 断开时，外电路的连接等效为图1，由于不计电池的内阻，设每个定值电阻的阻值为R ，根据串并联电路的特点可知，电容器两端的电压为U 1＝12×23R 23R ＋R E ＝15E ；当开关S 闭合后，外电路的连接等效为图2，则电容器两端的电压为U 2＝12R 12R ＋R E ＝13E ，由Q ＝CU 可知，Q 1Q 2＝U 1U 2＝35，C 项正确。
2．(多选)(2016·江苏物理)如图所示的电路中，电源电动势为12V ，内阻为2Ω，四个电阻的阻值已在图中标出。
闭合开关S ，下列说法正确的有导学号 51342804( AC )A ．路端电压为10VB ．电源的总功率为10WC ．a 、b 间电压的大小为5VD ．a 、b 间用导线连接后，电路的总电流为1A[解析] 开关S 闭合后，外电路的总电阻为R ＝10Ω，路端电压U ＝E R ＋r R ＝1212×10V ＝10V ，A 项正确；电源的总功率P ＝E 2R ＋r ＝12W ，B 项错误；由于两条支路的电流均为I ′＝1020A ＝0.5A ，因此a 、b 两点间的电压为U ab ＝0.5×(15－5)V ＝50V ，C 项正确；a 、b 两点用导线连接后，外电阻R ′＝2×5×155＋15Ω＝7.5Ω，因此电路中的总电流I ＝E R ′＋r ＝129.5A ＝1.26A，D 项错误。
3．(多选)(2017·湖南邵阳第一次联考)在如图所示的电路中，灯泡L的电阻大于电源的内阻r，闭合开关S，将滑动变阻器滑片P向左移动一段距离后，下列结论正确的是错误! (ACD)A．电容器C上电荷量增大B．电源的输出功率变大C．灯泡L变暗D．电流表读数变小，电压表读数变大[解析]滑动变阻器的滑片P向左移动一段距离，总电阻增大，电流减小，内压减小，路端电压增大，所以电流表的示数减小，电压表的示数增大，D正确；灯L中的电流减小，灯泡L变暗，C正确；当外电阻等于电源的内阻时，电源的输出功率最大，外电阻比电源的内阻大得越多，电源的输出功率越小，所以滑片左移，电源的输出功率变小，B错误；电流减小，电源内部和灯泡两端的电压减小，则R两端的电压增大，电容器上的电荷量增大，A正确。
【创新设计】2017年高考物理广东专用一轮复习(课件+习题+章末质量检测)第7章恒定电流 基础课时20
基础课时20电路闭合电路的欧姆定律一、单项选择题1.如图1所示的电路中，电源电动势为E，内电阻为r。
开关S闭合后，电灯L1、L2均能发光。
现将滑动变阻器R的滑片P稍向上移动，下列说法正确的是()图1A.电灯L1、L2均变亮B.电灯L1变亮，L2变暗C.电流表的示数变小D.电源的总功率变小解析滑片P稍向上移动时，滑动变阻器接入电路的阻值变小，外电路的总电阻变小，干路电流I变大，灯L1变亮；干路电流I变大时，电源的总功率P＝EI变大，并联部分的电压U并＝E－I(r＋R L1)变小，灯L2变暗，选项B 正确，A、D错误；干路电流I变大，流过灯泡L2的电流变小，所以电流表的示数变大，选项C错误。
答案 B2.(2015·陕西咸阳二模)如图2所示电路中，电源电动势为E，内电阻为r，R1、R2为定值电阻，R3为可变电阻，C为电容器。
在可变电阻R3由较小逐渐变大的过程中()图2A.电容器放电B.流过R2的电流方向是由a到bC.电容器的带电量在逐渐增大D.电源内部消耗的功率变大解析当可变电阻R3逐渐变大时，总电阻增大，干路电流减小，则电容器上电压U＝E－I(R1＋r)将增大，电容器的带电量Q＝CU增大，即电容器充电，A错误，C正确；因为电容器上极板带正电，所以充电电流方向为b→R2→a，故B错误；电源内部消耗的功率为P r＝I2r变小，D错误。
答案 C3.如图3所示的电路中，电源的电动势为6 V，当开关S接通后，灯泡L1、L2都不亮，用电压表测得各部分的电压是U ab＝6 V，U ad＝0 V，U cd＝6 V，由此可判定()图3A.L1和L2的灯丝都烧断了B.L1的灯丝烧断了C.L2的灯丝烧断了D.变阻器R断路解析由U ab＝6 V可知，电源完好，灯泡都不亮，说明电路中出现断路故障，且在a、b之间。
由U cd＝6 V可知，灯泡L1与滑动变阻器R是接通的，断路故障出现在c、d之间，故灯L2断路，所以选项C正确。
高考物理一轮复习考点延伸训练：第七章《恒定电流》(含解析).pdf
第七章 恒 定 电 流 (1)从近三年高考试题考点分布可以看出，高考对本章内容的考查重点有对电路基本概念和规律的考查以及对闭合电路欧姆定律的考查。
电路动态分析，故障判断题，以非常高的频率出现在各地的高考题中。
高考一直非常重视对四个实验的考查，电学实验除了考查大纲要求的实验，还有一些设计型的实验，考查学生独立完成实验的能力，包括理解实验原理、实验目的及要求，了解器材的使用，掌握实验步骤方法和数据的处理能力等。
(2)高考对本章内容主要以选择题和实验题形式出现，难度中等。
第1节电流__电阻__电功__电功率 电 流 [想一想] 如图7－1－1所示，电子绕核运动可以看做一环形电流。
设氢原子中的电子以速度v在半径为r的轨道上运动，用e表示电荷量，则其等效电流为多大？ 7－1－1 提示：氢原子的核外电子只有一个，电子绕核做圆周运动，圆轨道周长为2πr，电子运动速率为v，则每秒钟电子绕核转动转过的圈数为n＝。
电流为每秒钟通过某横截面的电荷量，对电子绕核运动形成的等效电流而言，其等效电流为I＝ne＝e。
[记一记] 1．形成电流的条件 (1)导体中有能够自由移动的电荷。
(2)导体两端存在电压。
2．电流的方向 与正电荷定向移动的方向相同，与负电荷定向移动的方向相反。
电流虽然有方向，但它是标量。
3．电流 (1)定义式：I＝。
(2)微观表达式：I＝nqSv。
(3)单位：安培(安)，符号A,1 A＝1 C/s。
[试一试] 1.如图7－1－2所示，一根截面积为S的均匀长直橡胶棒上均匀带有负电荷，每米电荷量为q，当此棒沿轴线方向做速度为v的匀速直线运动时，由于棒运动而形成的等效电流大小为( ) 7－1－2 A．vq B. C．qvS D. 解析：选A t时间内通过截面的电荷量为Q＝vt·q，I＝＝vq，A正确。
电阻 电阻定律 [记一记] 1．电阻 (1)定义式：R＝。
(2)物理意义：导体的电阻反映了导体对电流的阻碍作用。
