第五章 交变电流 变压器

合集下载

高中物理第五章交变电流变压器工作原理及应用学案新人教选修

高中物理第五章交变电流变压器工作原理及应用学案新人教选修

变压器的工作原理及应用【学习目标】1.知道变压器的基本结构和工作原理,理解变压器的有关各物理量的计算关系和决定关系2.能熟练运用有关变压器的规律解决实际问题【重点难点】重点:理解变压器的结构和工作原理,能够应用有关规律解决实际问题难点:理解有关各物理量的决定关系导学流程:【了解感知·夯实基础】一、变压器1.构造和原理1)主要构造:由 、 和 组成.2)工作原理:电磁感应的 现象.根据变压器的工作原理,穿过原、副线圈每匝的磁通量及其变化率是相同的;交流电的频率保持不变;理想变压器无功率损失;而E =n ΔΦΔt与n 成正比,变压器原、副线圈的匝数不同,感应电动势不同(即原、副线圈电压不同).2.理想变压器1)概念:如果变压器没有漏磁和能量损失,这样的变压器就是理想变压器.2)基本关系式①电压关系:U 1U 2= . ②电流关系:I 1I 2=n 2n 1,只适用于只有一个副线圈的情况. ③功率关系:原线圈的输入功率等于副线圈的输出功率④频率关系:原、副线圈中交流电的频率相等3)制约关系副线圈电压U2由原线圈电压U1和匝数比决定;原线圈电流I1由副线圈电流I2和匝数比决定 原线圈的输入功率P1由副线圈的输出功率P2决定注:变压器只能改变交变电流的电流和电压,不能改变恒定电流的电流和电压.三、互感器1.电压互感器:用来把 电压变成 电压.2.电流互感器:用来把 电流变成 电流.基础训练1.理想变压器在正常工作时,原、副线圈中不相同的物理量是 ( )A .每匝线圈中磁通量的变化率B .交变电流的频率C .原线圈的输入功率和副线圈的输出功率D .原线圈的感应电动势和副线圈的感应电动势2.钳形电流表的外形和结构如图所示.图甲中电流表的读数为1.2 A .图乙中用同一电缆线绕了3匝,则 ( )A .这种电流表能测直流电流,图乙的读数为2.4 AB .这种电流表能测交流电流,图乙的读数为0.4 AC .这种电流表能测交流电流,图乙的读数为3.6 AD .这种电流表既能测直流电流,又能测交流电流,图乙的读数为3.6 A【深入学习·思路方法】一、理想变压器的规律应用(1)基本关系中U1、U2、I1、I2均指有效值.(2)当原线圈中串联电阻(或灯泡)时,U1为加在原线圈两端的电压,并不是电源的电压.(3)只有一个副线圈的变压器电流与匝数成反比,多个副线圈的变压器没有这种关系.例1.如图所示,理想变压器原线圈接u =2202sin100πt(V)的正弦交流电源,图中电流表内阻不计.副线圈接入“110 V 60 W”灯泡一只,且灯泡正常发光.下列说法正确的是 ( )A .原线圈中的输入功率为60 WB .通过灯泡的电流的频率为50 HzC .电流表的示数为3222A D .理想变压器原、副线圈匝数之比为22∶1针对训练1.如图所示的电路中,变压器初级线圈匝数n1=1000匝,次级线圈有两个,匝数分别为n2=500匝,n3=200匝,分别接一个R =55 Ω的电阻,在初级线圈上接入U1=220 V 的交变电流.求:(1)两次级线圈输出电功率之比;(2)初级线圈中的电流.对于有两组以上的副线圈的变压器,电压与匝数成正比关系仍成立,而电流与匝数成反比的规律不再成立.但在任何情况下电流的关系都可以根据变压器的输入功率等于输出功率进行求解,即U1I1=U2I2+U3I3+…,或n1I1=n2I2+n3I3+….二、理想变压器动态分析问题1.匝数比不变的情况1)U 1不变,根据U 1U 2=n 1n 2,输入电压U 1决定输出电压U 2,不论负载电阻R 如何变化,U 2不变.(2)当负载电阻发生变化时,I 2变化,输出电流I 2决定输入电流I 1,故I 1发生变化.(3)I 2变化引起P 2变化,P 1=P 2,故P 1发生变化.2.负载电阻不变的情况(1)U 1不变,n 1n 2发生变化,故U 2变化. (2)R 不变,U 2改变,故I 2发生变化.(3)根据P 2=U 22R,P 2发生变化,再根据P 1=P 2,故P 1变化,P 1=U 1I 1,U 1不变,故I 1发生变化.3.分析动态问题的思路程序可表示为:例2 如图所示,理想变压器输入端PQ 接稳定的交流电源,通过单刀双掷开关S 可改变变压器原线圈匝数(图中电压表及电流表皆为理想电表),则下列说法中正确的是 ( )A .当滑片c 向b 端移动时,变压器输入功率变大B .当滑片c 向a 端移动时,电流表A1的示数将减小,电压表V 的示数不变C .当滑片c 向b 端移动时,电流表A2的示数将变大,电压表V 的示数也变大D .滑片c 不动,将开关S 由1掷向2时,三个电表A1、A2、V 的示数都变大处理此类问题的关键都是要分清变量和不变量,弄清理想变压器中各物理量之间的联系和相互制约关系——U2由U1和匝数比决定;I2由U2和负载电阻决定;I1由I2和匝数比决定.【迁移应用·能力提升】理想变压器中的综合分析 例2题图例3 为探究理想变压器原、副线圈电压、电流的关系,将原线圈接到电压有效值不变的正弦交流电源上,副线圈连接相同的灯泡L 1、L 2,电路中分别接了理想交流电压表V 1、V 2和理想交流电流表A 1、A 2,导线电阻不计,如图10-2-9所示.当开关S 闭合后 ( )A .A1示数变大,A1与A2示数的比值不变B .A1示数变大,A1与A2示数的比值变大C .V2示数变小,V1与V2示数的比值变大D .V2示数不变,V1与V2示数的比值不变总结归纳:理想变压器的综合应用问题涉及:三个等式、四个决定答案:基础训练:1.D 2.C 例1:AB 例2:D 例3:AD针对训练1 [解析] (1)对两个次级线圈有U 1U 2=n 1n 2,U 1U 3=n 1n 3所以U 2=n 2U 1n 1=U 12,U 3=n 3U 1n 1=U 15 又P =U 2R ,所以P 2P 3=U 22U 32=254. (2)由欧姆定律得I 2=U 2R =2 A ,I 3=U 3R=0.8 A. 对有两个次级线圈的变压器有n 1I 1=n 2I 2+n 3I 3 所以I 1=n 2n 1I 2+n 3n 1I 3=1.16 A.高考理综物理模拟试卷注意事项:1. 答题前,考生先将自己的姓名、准考证号填写清楚,将条形码准确粘贴在考生信息条形码粘贴区。

人教版高中物理选修3-2第五章 交变电流5.4变压器教学课件(共14张PPT)

人教版高中物理选修3-2第五章 交变电流5.4变压器教学课件(共14张PPT)

B. L1的亮度减弱 D. L2亮度增强
•探究方法小结
原线圈电路中无分压电阻,分析各物理量随负载电阻 变化而变化的情况,顺序是
R→I2→P2→P1→I1
课后探究问题:如图所示,变压器为理想变压器,
交流电源电压恒定,灯泡L1串联在原线圈回路中,灯 泡L2,L3为副线圈的负载,开关S断开时,灯泡L1,L2 的亮度与断开前相比( )
A. L1亮度不变 C. L2亮度不变
思考问题:铁芯的作用是什么? 为什么要做成彼此绝缘的层叠
硅钢片?
生活中的物理小常识:充电器 不拔耗电么?
实验结果
对于手机的充电器: 接负载时的功率为
6.59W 空载的功率降低为
0.27W
实验结果
对于电脑的充电器: 接负载时的功率为
49.44W 空载的功率降低为
0பைடு நூலகம்49W
探究:理想变压器的 电路动态分析
第五章 交变电流
4.变压器
Transformer
引言:
各种各样的变压器
本课目标
知识目标 1.了解变压器的结构和工作原理 2.知道理想变压器的变压、变流、功
率传输规律 能力目标
掌握变压器工作时的各项制约关系, 并会利用制约关系进行电路动态分析
1.变压器的原理: 雏形:法拉第的线圈
工作原理:互感 能量转化角度: 电能与磁能
Umsinωt,副线圈电路中R0为定值电阻,R是滑动变阻 器.V1和V2是理想交流电压表,示数分别用U1和U2表示 ;A1和A2是理想交流电流表,示数分别用I1和I2表示.
下列说法正确的是( )
A.I1和I2表示电流的瞬时值 B.U1和U2表示电压的最大值 C.滑片P向下滑动过程中,U2不变、I1变大 D.滑片P向下滑动过程中,U2变小、I1变小

高中物理第五章交变电流4变压器课件选修32

高中物理第五章交变电流4变压器课件选修32

2.有一电子线路中使用的小变压器,变压比为 220 V/6 V, 由于使用时间长了分不清原、副线圈,其外形如图所示,现要 作为降压变压器使用,则电源(220 V)应接在( B )
A.ab 两端 C.ac 两端
B.cd 两端 D.bd 两端
解析:本题考查变压器的电流关系.由变压器结构原理可知, 线圈中的电流越大,应当用越粗的导线,在降压变压器中,原线 圈的匝数多于副线圈的匝数,即 n1>n2,又II21=nn21,所以 I2>I1, 说明通过电流大的(I2)线圈应是副线圈,导线相应要粗些,由图 知,ab 线较粗,故输入电压(220 V)应接 cd 两端.故正确答案为 B.
【例 2】 如图所示,理想变压器的原线圈接入 u=11 000 2 sin100πt(V)的交变电压,副线圈通过电阻 r=6 Ω 的导线对“220 V,880 W”的电器 R 供电,该电器正常工作.由此可知( C )
A.原、副线圈的匝数比为 501 B.交变电压的频率为 100 Hz C.副线圈中电流的有效值为 4 A D.变压器的输入功率为 880 W
U1I1= U2I2+
适用于一个原线圈、多 个副线圈
U3I3+…
2.变压器工作时的制约关系 (1)电压制约:当变压器原、副线圈的匝数比nn12一定时,输 出电压 U2 由输入电压 U1 决定,即 U2=nn2U1 1. (2)电流制约:当变压器原、副线圈的匝数比nn12一定时,且 输入电压 U1 确定时,原线圈中的电流 I1 由副线圈中的输出电流 I2 决定,即 I1=nn2I12. (3)功率制约:P2 决定 P1,P2 增大,P1 增大;P2 减小,P1 减小;P2 为 0,P1 为 0.
3.理想变压器的理想化条件 (1)忽略原、副线圈的内阻; (2)忽略原、副线圈磁通量的差别; (3)忽略变压器自身的能量损耗,即忽略变压器原、副线圈 电路的功率因素的差别.

人教版高中物理选修3—2第五章交变电流-变压器(18张)-PPT优秀课件

人教版高中物理选修3—2第五章交变电流-变压器(18张)-PPT优秀课件

3:理想变压器原、副线圈的电流为I1、I2,电压为 U1、U2,功率为P1、P2,关于它们的关系,正确的
是 (C )
A.I2由I1决定 C.P1由P2决定
B.U2与负载有关 D.U1由U2决定
人教版高中物理选修3—2第五章交变 电流第4 节:变 压器( 共18张P PT)【P PT优秀 课件】 -精美 版
人教版高中物理选修3—2第五章交变 电流第4 节:变 压器( 共18张P PT)【P PT优秀 课件】 -精美 版
人教版高中物理选修3—2第五章交变 电流第4 节:变 压器( 共18张P PT)【P PT优秀 课件】 -精美 版
4:一理想变压器原线圈接交流、副线圈接电阻,下 列哪些方法可使输入功率增加为原来的2倍
( D)
A.次级线圈的匝数增加为原来的2倍 B.初级线圈的匝数增加为原来的2倍 C.负载电阻变为原来的2倍 D.副线圈匝数和负载电阻均变为原来的2倍
人教版高中物理选修3—2
照明灯电压------220伏
机床上照明灯------36伏
半导体收音机电源电压不超过10伏
大型发电机交流电压------几万伏
远距离输电------几十万伏
电视机显像管却需要10000V以上电压
交流便于改变电压,以适应各种不同的需要
变压器就是改变交流电压的设备
1.示意图
电流互感器
使用时把原线圈与 电路串联,原线圈匝数 少于副线圈匝数
人教版高中物理选修3—2第五章交变 电流第4 节:变 压器( 共18张P PT)【P PT优秀 课件】 -精美 版
互感器的区分技巧
(1)电压互感器是降压变压器,据
U1 n1 U 2 n2
,知n1>n2。
电流互感器是升压变压器,据

第5章——交变电流(2)变压器和电能的输送(可编辑修改word版)

第5章——交变电流(2)变压器和电能的输送(可编辑修改word版)

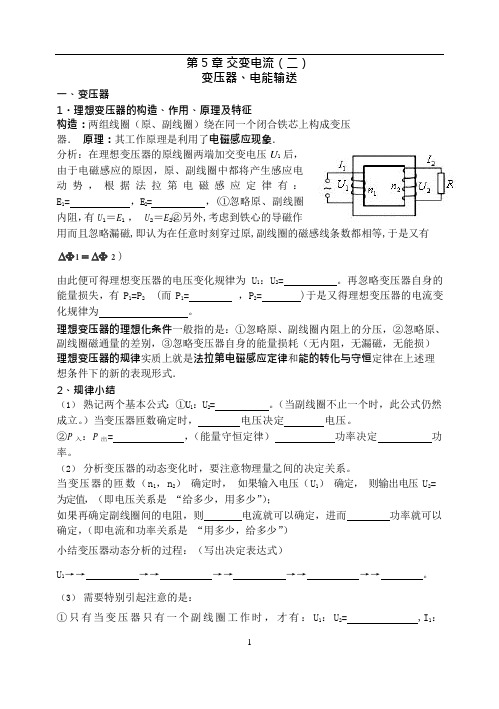

一、变压器第 5 章交变电流(二)变压器、电能输送1.理想变压器的构造、作用、原理及特征构造:两组线圈(原、副线圈)绕在同一个闭合铁芯上构成变压器.原理:其工作原理是利用了电磁感应现象.分析:在理想变压器的原线圈两端加交变电压U1后,由于电磁感应的原因,原、副线圈中都将产生感应电动势,根据法拉第电磁感应定律有:E1= ,E2=,(①忽略原、副线圈内阻,有U1=E1,U2=E2②;另外,考虑到铁心的导磁作用而且忽略漏磁,即认为在任意时刻穿过原,副线圈的磁感线条数都相等,于是又有∆Φ1=∆Φ2)由此便可得理想变压器的电压变化规律为 U1:U2=。

再忽略变压器自身的能量损失,有P1=P2 (而P1= ,P2= )于是又得理想变压器的电流变化规律为。

理想变压器的理想化条件一般指的是:①忽略原、副线圈内阻上的分压,②忽略原、副线圈磁通量的差别,③忽略变压器自身的能量损耗(无内阻,无漏磁,无能损)理想变压器的规律实质上就是法拉第电磁感应定律和能的转化与守恒定律在上述理想条件下的新的表现形式.2、规律小结(1)熟记两个基本公式:①U1:U2= 。

(当副线圈不止一个时,此公式仍然成立。

)当变压器匝数确定时,电压决定电压。

②P入:P出=,(能量守恒定律)功率决定功率。

(2)分析变压器的动态变化时,要注意物理量之间的决定关系。

当变压器的匝数(n1,n2)确定时,如果输入电压(U1)确定,则输出电压 U2= 为定值,(即电压关系是“给多少,用多少”);如果再确定副线圈间的电阻,则电流就可以确定,进而功率就可以确定,(即电流和功率关系是“用多少,给多少”)小结变压器动态分析的过程:(写出决定表达式)U1→→→→→→→→→→。

(3)需要特别引起注意的是:①只有当变压器只有一个副线圈工作时,才有:U1:U2= ,I1:1I2= 。

(4)当副线圈中有二个以上线圈同时工作时,U1/U2/U 3=n1/n2/n3,电流的比例关系不成立,此情况必须用原副线圈功率相等来求电流.3、几种常用的变压器(1)自耦变压器:这种变压器的特点是铁芯上只绕有一个线圈。

第五交变电流

第五交变电流
铁芯
e
原 ∽U1线

n1 n2

线 U2 圈
0
t1
t2 t3
t
t4
变压器通过闭合铁芯,利用互感现象实现了:
电能 → 磁场能 → 电能转化
(U1、I1) (变化的磁场)
( U2、I2)
三、变压器的变压规律
线圈两端的电压与 线圈匝数有什么关系?
猜想假设:
设计实验方案: 1、实验目的是什么? 2、输出电压大小除了与线圈匝数有关,还与什么因素有关? 3、我们应该采用什么实验方法? 4、在实验过程中,我们需要测量的物理量是什么?需要改变 的物理量是什么?
则( AC)
A.电源输入功率为60W
B.电流表的示数为6A
C.电流表的示数为0.015A
D.原线圈端电压为10V
5.4 变压器 小结
一、变压器的构造
1.示意图
2.符号
二、变压器的工作原理:
1、互感现象:变压器只能改变交流电的电压和电流
P =P 2、能量转化:电能→磁场能→电能
3、理想变压器: 入

记录数据
U1
n1
n2
(不变)
120 60
120 240
U2
n1/ n2 U1/U2
U1
n1
n2
(不变)
60 120
240 120
U2
n1/ n2 U1/U2
实验结论
铁芯
U1 n1 U 2 n2
原 ∽U1 线

n1 n2
副 线 U2 圈
原因:能量在铁芯及原副线圈处有损耗
四、理想变压器
——没有能量损失的变压器
A 10V C 0V

第五章交变电流(变压器专题复习)课件(人教版选修3-2)


解析:由UU12=nn12,得:因 U1=220 V,所以电压表示数 为 U2=22 V,其大小并不随输入电压的变化而变化,故 C 正确.
答案:C
4.钳形电流表的外形和结构如图10-2-5(a)所示,图(a)
中电流表的读数为1.2 A.图(b)中用同一电缆线绕了3
匝,则
()
A.这种电流表能测直流电流,图(b)的读数为2.4 A B.这种电流表能测交流电流,图(b)的读数为0.4 A C.这种电流表能测交流电流,图(b)的读数为3.6 A D.这种电流表既能测直流电流,又能测交流电流,图(b)
5.某发电站的输出功率为104 kW,输出电压为4 kV,通 过理想变压器后向80 km远处供电.已知输电导线的 电阻率为ρ=2.4×10-8 Ω·m,导线横截面积为 1.5×10-4 m2,输电线路损失的功率为输出功率的 4%.求: (1)升压变压器的输出电压. (2)输电线路上的电压损失.
解析:(1)导线电阻 r=ρ2Sl=2.4×10-8×21×.58×0×101-043 Ω =25.6 Ω,输电线路损失功率为输出功率的 4%,则 4%P =I2r,代入数据得:I=125 A.由 P 入=P 出及 P=UI 得: 输出电压 U=PI =112057 V=8×104 V. (2)输电线路上电压损失 U′=Ir=125×25.6 V=3.2×103 V.
答案:B
3.如图 10-2-4 所示,一理想变压器原、副线圈匝数之
比 n1∶n2=10∶1,在原线圈 ab 两端加上电压为 220 2
sin100πt V 的正弦交变电流,当原线圈中 ab 两端的电
压为 100 V 的瞬间,副线圈两端理想交流电压表的读
数为
()
A.220 V C.22 V

高中物理第五章交变电流第四节变压器课件新人教选修3

D.这种电流表既能测直流电流,又能测交流电流,
图(b)的读数为3.6A
变压器输入输出电压、电流、功率大小之间的因果关系
1.输入功率P1由输出功率P2决定; P1=P2 2.U1由电源决定; 3.U2由U1和匝数比决定;U2=n2/n1·U1
4.I2由U2和负载决定;I2=U2/R
5.I1由I2和匝数比决定;I1=n2/n1·I2
1.理想变压器输入功率等于输出功率
即: P入= P出 U1I1=U2I2
I1 U2 n2 I2 U1 n1
2、理想变压器原副线圈的电流跟它们的匝数
成反比
I1 n2 I 2 n1
此公式只适用于一个副线圈的变压器
五、几种常用变压器 问题:有没有只用一组线圈来实现变压的变压器?
1.自耦变压器
P
U1 A B
电源
U U I P n2 n1 1
U2 R
2
I2U2
2

P入
I1
课堂练习
如图所示:理想变压器的原线圈接高电压,
变压后接用电器,线路电阻不计。S原来闭合, 且R1=R2,现将S断开,那么交流电压表的示数U、
D 交流电流表的示数I 和用电器上R1的功率P1将
分别是( )
A. U 增大、I 增大、P1 增大 B. U 不变、I 减小、P1 增大 C. U 减小、I 减小、P1 减小
生活中需要各种电压
用电器 额定工作电压 用电器 额定工作电压
随身听
3V
机床上的照明灯
36V
变扫描压仪 器就1是2V 改变交防流身器电压的30设00V备
手机充电器 4.2V 4.4V 5.3V 黑白电视机显像管 1~2万伏
录音机 6V 9V 12V 彩色电视机显像管 3~4万伏

高中物理第五章交变电流4变压器课件选修32高中选修32物理课件


4.常见的变压器 自耦变压器、调压变压器、电流互感器、电压互感器. 判断正误 (1)理想变压器的输入功率和输出功率相等(. ) (2)输入交变电流的频率越高,输出交变电流的电 压就越高.( ) (3)变压器能改变所有电流的电压. ( ) 答案:(1)√ (2)× (3)×
2021/12/10
第九页,共三十五页。
2021/12/10
第五页,共三十五页。
小试身手 1.(多选)如图是一个理想变压器的示意 图,在它正常工作时关于其说法正确的是 () A.副线圈中的电动势是因为电磁感应而产生的 B.输送的电能经变压器先转化为磁场能,再转化为电能 C.输送的电能经变压器先转化为电场能,再转化为电能 D.输送的电能经变压器的铁芯直接传输过去
拓展二 理想变压器各量的制约关系和动态分析
1.当理想变压器的原、副线圈的匝数不 变时,如果变压器的负载发生变化,如图所 示,则:
(1)输出电压 U2 取决于输入电压 U1. 这是因为输出电压 U2=nn21U1,当 U1 不变时,不论负 载电阻 R 变化与否,U2 都不会改变.
2021/12/10
2021/12/10
若只有一个副线圈,根据 P=UI,由功率关系得 U2I2 =U1I1,所以II12=UU21.
第十六页,共三十五页。
再由UU12=nn12得电流关系为II12=nn21或 n1I1=n2I2. 若有多个副线圈时,有 P1=P2+P3+…,即 U1I1= U2I2+U3I3+…. 将 U1∶U2∶U3∶…=n1∶n2∶n3∶…代入得 n1I1=n2I2+n3I3+….
2021/12/10
请根据以上现象回答下列问题: (1)两个线圈并没有连接,小灯泡为什么会发光?
第十二页,共三十五页。

山东省专用学年高中物理第五章交变电流第节变压器课件新人教版选修.ppt


D.240 V,0.05 A
2019-9-24
谢谢关注
14
[思路点拨] 解答本题时可按以下思路分析:
2019-9-24
谢谢关注
15
[解析] 由于灯泡正常发光,所以 U2=12 V,
根据
U1=n1解得 U2 n2
U1=240
V;
两个灯泡均正常发光,I2=2UP2=1 A,
根据I1=n2解得 I2 n1
谢谢关注
5
二、电压与匝数的关系
1.理想变压器 没有 能量损失 的变压器,也是一个理想化模型。
2.电压与匝数的关系
理想变压器原、副线圈的电压之比,等于两个线圈的匝数
之比,即:UU12=
n1 n2

3.两类变压器
副线圈的电压比原线圈电压低的变压器叫 降压 变压器;
副线圈的电压比原线圈电压高的变压器叫 升压 变压器。
2019-9-24
谢谢关注
10
变压器的工作原理及规律 1.工作原理
2019-9-24
谢谢关注
11
2.基本规律
(1)电动势关系:由于互感现象,且没有漏磁,原、副线圈
中每一匝线圈都具有相同的ΔΔΦt ,根据法拉第电磁感应定律有
E1=n1ΔΔΦt ,E2=n2ΔΔΦt ,所以EE12=nn12。 (2)电压关系:由于不计原、副线圈的电阻,因此原线圈两
2019-9-24
谢谢关注
25
[思路点拨]
2019-9-24
谢谢关注
26
[解析] 由于输入电压不变,所以当 S 接通时,理想变压 器副线圈 M、N 两端输出电压不变。并联灯泡 L2,总电阻变小, 由欧姆定律 I2=UR22知,流过 R 的电流增大,电阻上的电压 UR =IR 增大。副线圈输出电流增大,根据输入功率等于输出功率 I1U1=I2U2,且 I2 增大,得原线圈输入电流 I1 也增大。UMN 不 变,UR 变大,所以 UL1 变小,流过灯泡 L1 的电流减小。
