多协议标签交换中+RSVPTE+协议的研究与实现
MPLS学习要点记录

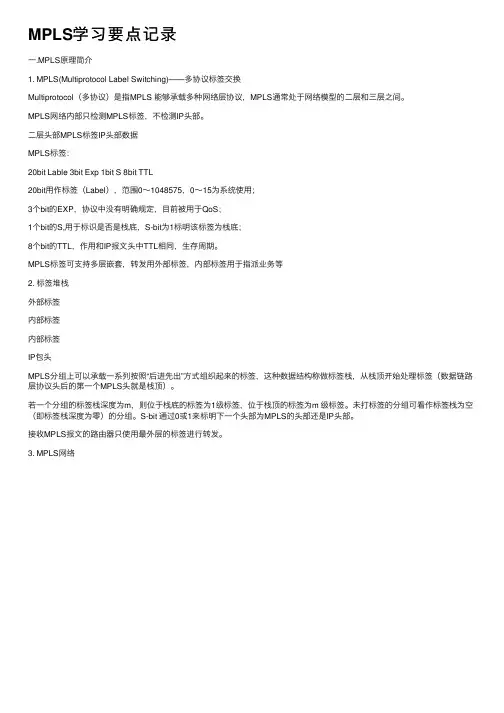

MPLS学习要点记录⼀.MPLS原理简介1. MPLS(Multiprotocol Label Switching)——多协议标签交换Multiprotocol（多协议）是指MPLS 能够承载多种⽹络层协议，MPLS通常处于⽹络模型的⼆层和三层之间。
MPLS⽹络内部只检测MPLS标签，不检测IP头部。
⼆层头部MPLS标签IP头部数据MPLS标签：20bit Lable 3bit Exp 1bit S 8bit TTL20bit⽤作标签（Label），范围0～1048575，0～15为系统使⽤；3个bit的EXP，协议中没有明确规定，⽬前被⽤于QoS；1个bit的S,⽤于标识是否是栈底，S-bit为1标明该标签为栈底；8个bit的TTL，作⽤和IP报⽂头中TTL相同，⽣存周期。
MPLS标签可⽀持多层嵌套，转发⽤外部标签，内部标签⽤于指派业务等2. 标签堆栈外部标签内部标签内部标签IP包头MPLS分组上可以承载⼀系列按照“后进先出”⽅式组织起来的标签，这种数据结构称做标签栈，从栈顶开始处理标签（数据链路层协议头后的第⼀个MPLS头就是栈顶）。
若⼀个分组的标签栈深度为m，则位于栈底的标签为1级标签，位于栈顶的标签为m 级标签。
未打标签的分组可看作标签栈为空（即标签栈深度为零）的分组。
S-bit 通过0或1来标明下⼀个头部为MPLS的头部还是IP头部。
接收MPLS报⽂的路由器只使⽤最外层的标签进⾏转发。
3. MPLS⽹络●LSR：Label Switch Router 标签替换转发数据●LER：Label Edge Router 标签插⼊删除和转发●LSP：Label Switch Path MPLS隧道LER：在LER中，MPLS使⽤了转发等价类(FEC)的概念来将输⼊的数据流映射到⼀条LSP上。
简单地说，FEC就是定义了⼀组沿着同⼀条路径、有相同处理过程的数据包。
这就意味着所有FEC相同的包都可以映射到同⼀个标记中。
基于SRv6的IP专线应用探讨
基于SRv6的IP专线应用探讨摘要：5G和云时代的来临，企业2B应用朝着云化、视频化和灵活化发展演进，基于传统网络的专线性能已经开始出现瓶颈。
本文通过对比传统MPLS协议与SRv6协议的优劣，详细分析了2B专线市场的业务特点，并给出承载网部署SRv6专线建议。
关键词：云化；重构；专线；SRv6一、引言随着ICT技术的发展[1]，在电信市场中越来越多的运营商的收入和利润增长来源于2B业务，而在2B市场中，专线是重要的业务支柱。
随着企业数字化转型不断加深，企业的ICT架构不断演化，对专线的需求也在发生变化。
企业上云[2]蓬勃发展，带来大量上云、多云访问、云间互联等专线诉求。
专线市场竞争加剧，灵活组网、带宽动态调整、敏捷开通能力成为企业用户选择专线的重要因素。
传统IP专线采用MPLS（Multi-Protocol Label Switching，多协议标签交换）协议，在应对“任意连接”的诉求时，存在诸多问题：1、可扩展性不足，无法满足连接数量增加和快速开通；2、无SLA保障能力，无法满足连接质量；3、可靠性不足，无法满足连接质量；4、存量设备多，新技术部署困难；5、运维效率低，无法对连接进行实时感知和质量保障。
上述问题直接影响专线服务质量，为专线市场开拓带来了巨大挑战。
为满足5G和云时代下的专线业务需求，实现“任意连接”，建立新的网络架构和协议尤为必要。
通过构建基于SRv6的城域网架构和协议，达到协议极简统一，规模弹性可扩展，路径灵活可编程，业务健壮高可靠以及网络平滑可演进五个目标，解决传统IP/MPLS网络存在的不足，最终实现IP承载网对新时代下业务诉求的满足。
二、SRv6技术背景、原理简介、技术优势SR（Segment Routing）最早是由思科发明的一种源路由协议。
SR在控制面上去掉了MPLS复杂的LDP/RSVP-TE协议，转发面摆脱了对MPLS标签转发的依赖，简化了网络的设计、部署和维护；实现了任意拓扑100%保护倒换全覆盖，降低了可靠性保障技术的部署难度。
分组题库
分组网题库一、填空题1.在网络中，路由器利用（路由表）来指导报文的转发。
2.在网络中，交换机利用（ MAC表）来指导报文的转发。
3.目前MPLS TUNNEL标签由哪个信令协议动态分配( RSVP-TE )4.在 OSI 参考模型中，最底层是（物理层）5.PTN网络的网管通过DCN（Data Communication Network）与网元建立通信，对网元进行管理和维护。
DCN可以分为『_带内』监控方式和『带外』监控方式。
6.VLAN 标记中包含有（ 12）比特用于标识数据帧所属的 VLAN。
7.承载IP业务的网络，QoS控制机制常见的有『Intserv 集成业务模型』和『Diffserv 分区业务模型』两种模型，这两种模型描述了是使用QoS控制技术的不同思想，一个以预留资源避免阻塞为主，一个以阻塞时的区分业务控制为主，以太网一般使用后者。
8.当网络拥塞发生时，PTN设备通过采用不同的队列调度策略，为高级别服务类型的业务提供QOS带宽保证。
目前PTN设备同时采用了两种队列调度方式，分别为『 PQ 』和『 WFQ/DWRR 』。
9.QOS中报文分类是将报文划分为多个优先级或多个服务类，如使用IP报文头的TOS字段（Type of service）的前三位（即优先权子字段），可以将报文最多分成『 8 』类。
10.在以太网中ARP报文分为ARP Request和ARP Response，其中ARP Request是（广播）报文。
11.在TCP/IP协议簇的层次中，保证端-端的可靠性是在（传输层）上完成的12.DNS 的端口号是（53号）。
13.某台交换机支持 802.1Q 协议，它最多支持（ 4096）个 VLAN 。
14.物理层传输的是（bit）。
15.IP RAN承载方案指在城域网内汇聚/核心层采用IP/MPLS技术，接入层主要采用增强以太技术与IP/MPLS技术结合的方案。
16.路由是指导报文转发的路径信息，路由表是指所有路径信息的集合17.主机号为全0的IP地址，表示本网段地址，主机号全为1的IP地址，表示本网段的广播地址18.MPLSL2VPN就是在MPLS网络上透明传递用户的二层数据。
Qos
QOS是什么默认分类2009-12-19 18:56:42 阅读611 评论0 字号：大中小订阅QoS(Quality of Service)，中文名为"服务质量"。
它是指网络提供更高优先服务的一种能力，包括专用带宽、抖动控制和延迟（用于实时和交互式流量情形）、丢包率的改进以及不同WAN、LAN 和MAN 技术下的指定网络流量等，同时确保为每种流量提供的优先权不会阻碍其它流量的进程。
QoS是网络的一种安全机制, 是用来解决网络延迟和阻塞等问题的一种技术。
在正常情况下，如果网络只用于特定的无时间限制的应用系统，并不需要QoS，比如Web应用，或E-mail设置等。
但是对关键应用和多媒体应用就十分必要。
当网络过载或拥塞时，QoS 能确保重要业务量不受延迟或丢弃，同时保证网络的高效运行。
QOS的功能:QoS的英文全称为"Quality of Service"，中文名为"服务质量"。
QoS是网络的一种安全机制, 是用来解决网络延迟和阻塞等问题的一种技术。
在正常情况下，如果网络只用于特定的无时间限制的应用系统，并不需要QoS，比如Web应用，或E-mail设置等。
但是对关键应用和多媒体应用就十分必要。
当网络过载或拥塞时，QoS 能确保重要业务量不受延迟或丢弃，同时保证网络的高效运行。
QoS具有如下功能：1．分类分类是指具有QoS的网络能够识别哪种应用产生哪种数据包。
没有分类，网络就不能确定对特殊数据包要进行的处理。
所有应用都会在数据包上留下可以用来识别源应用的标识。
分类就是检查这些标识，识别数据包是由哪个应用产生的。
以下是4种常见的分类方法。
(1)协议有些协议非常“健谈”，只要它们存在就会导致业务延迟，因此根据协议对数据包进行识别和优先级处理可以降低延迟。
应用可以通过它们的EtherType进行识别。
譬如，AppleTalk协议采用0x809B，IPX使用0x8137。
华为官方 MPLS 培训资料 (仅内部使用)
ISSUE 1.0
日期：
杭州华三通信技术有限公司 版权所有，未经授权不得使用与传播
课程目标
学习完本课程，您应该能够：
n 理解MPLS基本的基本概念和工作过 程 n 掌握标签的分配和分发 n 掌握MPLS的基本配置方法 n 掌握MPLS的基本调试方法
目录
n MPLS简介 n 标签与标签栈 n 标签的转发与分配 n LDP原理与配置
请求到目的地址 171.68.1.0/24 171.68.10/24 的标签
• •
上游LSR向下游LSR发送标签请求消息（包含FEC的描述信息） 下游LSR为此FEC分配标签，并将绑定的标签通过标签映射消息 反馈给上游LSR
28
标签分发模式：DU
上游
171.68.4.0/24
MPLS域
LSR LER
LER
LSR
LSP
MPLS
LSR LER
LSR： LSR：Label Switch Router LER： LER：Label Edge Router LSP： LSP：Label Switch Path
8
MPLS 基本工作过程
Core LSR LER LER
MPLS的几个术语（一）
l Label：是一个比较短的，定长的，通常只 具有局部意义的标识。 l FEC（Forwarding Equivalence Class）： 转发等价类。是在转发过程中以等价的方式 处理的一组数据分组，可以通过地址、隧道 、COS等来标识创建FEC l LSP：标签交换通道。一个FEC的数据流， 在不同的节点被赋予确定的标签，数据转发 按照这些标签进行。数据流所走的路径就是 LSP
SRv6技术在的IP专线场景的应用探讨

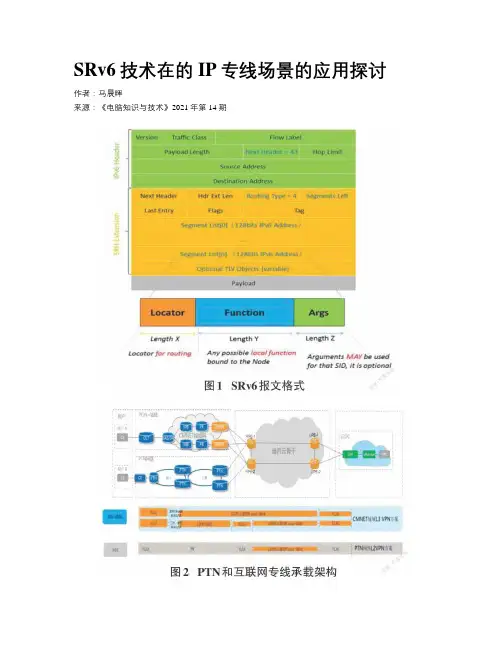

SRv6技术在的IP专线场景的应用探讨作者：***来源：《电脑知识与技术》2021年第14期摘要：在云網融合时代大背景下，灵活敏捷的网络服务能力直接影响运营商的竞争力。
SR（Segment Routing）是源路由技术的一种，SRv6是 SR 技术在 IPv6 网络的应用。
SRv6的出现是一个巨大的创新，它结合 SDN 技术使能可编程的网络，这为云网时代的网络基础服务、增值网络服务提供了创新的土壤。
本文通过对比传统MPLS协议与SRv6协议的优劣，详细分析了2B专线市场的业务特点，并给出承载网部署SRv6专线建议。
关键词：云网融合;SDN;专线;SRv6中图分类号：TP393 文献标识码：A文章编号：1009-3044（2021）14-0024-021 概述随着企业ICT转型的发展，在通信市场中越来越多的运营商的收入和利润增长来源于2B 业务。
而在2B市场中，专线是重要的业务支柱。
随着企业数字化转型不断加深，企业的ICT 架构在发生变化，对专线的需求也在发生变化。
企业上云[1]蓬勃发展，带来大量上云、多云访问、云间互联等专线诉求。
专线市场竞争加剧，灵活组网、带宽动态调整、敏捷开通能力成为用户选择专线的重要考虑因素。
传统IP专线采用MPLS（Multi-Protocol Label Switching，多协议标签交换）协议，在应对“任意连接”的诉求时，存在诸多问题：（1）可扩展性不足，无法满足连接数量增加和快速开通的诉求;（2）无SLA保障能力，无法满足连接质量的诉求;（3）可靠性不足，无法满足连接质量的诉求;（4）存量设备多，新技术部署困难;（5）运维效率低，无法对连接进行实时感知和质量保障。
上诉问题直接影响专线服务质量，为专线市场开拓带来了巨大挑战。
为满足5G和云时代下的业务需求，实现“任意连接”，建立新的网络架构和协议尤为必要。
通过构建基于SRv6的城域网架构和协议，达到协议极简统一，规模弹性可扩展，路径灵活可编程，业务健壮高可靠以及网络平滑可演进五个目标，解决传统IP/MPLS网络存在的不足，最终实现IP承载网对新时代下业务诉求的满足。
MPLS TE简介
MPLS traffic engineering2013年10月20日16:54概述：流量工程：操作网络中的流量走向的技术，穿越网络的流量将从最优化的路径进行转发。
传统的流量工程是通过ATM或者Frame relay技术实现，统称overlay模型早期的IP网络实现基础为fr或者arm，但是现在越来越多的网络开始建立在纯IP网络或者基于MPLS的IP网络。
IP网络需要一种新的流量工程技术，纯IP网络TE技术现在还无法实现，但是基于MPLS，可以为MPLS/IP提供TE方案每一个IP协议都为每条链路指定了一个“成本”，路径中每条链路cost累加用来就算最低成本路径，IP数据报文先通过成本最低的路径“尽可能快的转发”。
这是现代IP网络协议设计的基本原理。
OSPF和ISIS使用单一的metric度量成本。
EIGFRP使用一种复合度量技术，使用5个权重系数与链路度量值bw ,delay ,reliability,load综合考虑链路状态：RIP使用跳数作为度量单位IP网络转发报文时，每跳路由器基于自己的路由表决定如何转发该报文，转发决定并不依赖于转发路径的带宽、丢包等情况。
因此，即使该链路因为拥塞出现丢包，路由器仍然会继续向该路径转发报文。
同时另一条也能到达该目的地的路径即使空闲，但是由于cost较高，得不到利用。
对这种情况，TE能带来一种解决方案：操纵流量避开拥塞链路帮助减少丢包，抖动等情况，合理利用网络资源，为客户流量提供较好的服务质量。
MPLS TE引入了一种TE方案：在下层基础网络上构造一层LSP（标签转发路径），用以掩盖下层实际拓扑，并用于操作流量走向，路径的计算是由LSP（TE tunnel）的第一跳路由器完成。
需要记住的是TE tunnel是单向的，要完成双向通信，你需要每个方向各建立一条tunnel。
MPLS TE基本概念：首端路由器Head end router：MPLS TE tunnel 隧道起点成为TE首端路由器，相应的是尾端路由器的定义。
CiTRANS R835产品描述
