基于行波法的输电线路故障测距方法的研究与实现的开题报告

基于行波法的输电线路故障测距方法的研究与实现的开题报告

基于行波法的输电线路故障测距方法的研究与实现的开题报告一、研究背景及意义随着电力系统的不断发展,输电线路故障的频率也越来越高,因此及时准确地测定故障位置就显得尤为重要。

传统的故障测距方法使用反射法和比较法,但这种方法需要使用专用的测距设备,且准确度有限。

近年来,随着计算机技术的不断发展,行波法已经成为一种被普遍采用的测距方法。

行波法是利用电力系统输电线路上的横波和纵波在同一方向上传播的特性,通过控制脉冲信号的发射和接收时刻及位置,实现对故障点距离的测定。

行波法具有不需要专用设备、准确度高、信号传输迅速等优点,因此越来越受到电力系统工程技术人员的关注和研究。

本课题旨在研究基于行波法的输电线路故障测距方法,探索使用该方法确定输电线路故障的准确度和实际可行性,为电力系统故障快速定位提供更加有效的手段。

二、研究内容及方案1.研究行波法在电力系统输电线路故障测距中的应用原理。

(1)行波法测距的基本原理及原理分析;(2)基于行波法的故障测距系统,包括硬件和软件设计,分析其主要结构和工作原理;(3)分析行波法的精度和准确性,比较与传统方法的差异;2.研究行波法在电力系统输电线路故障实验中的应用。

(1)搭建实验平台,根据实际的输电线路条件设置响应的参数;(2)设计使用行波法进行实际故障测量的方案;(3)记录数据并进行分析,比对行波法与传统方法之间的异同,验证方法的精度、可行性;3.研究基于行波法的故障测距系统的优化与改进方案(1)针对现有的行波法故障测距系统的问题提出优化改进的方案;(2)对系统进行改进,测试效果;三、技术路线1.掌握基于行波法的输电线路故障测距技术的理论基础,理解行波法的工作原理、测距原理和优势;2.搭建基于行波法的故障测距实验平台,测试行波法在实际应用中的效果;3.对现有的行波法故障测距系统进行分析,提出改进方案;4.对行波法故障测距系统进行改进,提高准确性和可靠性。

四、拟达到的预期目标1.深入了解行波法故障测距的理论基础,理解行波法的工作原理与计算公式;2.搭建基于行波法的实验平台,测试行波法在实际应用中的准确性和可行性;3.掌握行波法故障测距系统的优化方案,提高系统的准确性和可靠性;4.探索基于行波法的故障测距系统在电力系统故障快速定位中的实际应用价值。

高压输电线路行波故障测距技术探析

高压输电线路行波故障测距技术探析

高压输电线路行波故障测距技术探析摘要:高压输电线路是电力系统的命脉,它担负着传送电能的重任。

同时,它又是系统中发生故障最多的地方,并且极难查找。

因此,在线路故障后迅速准确地把故障点找到,不仅对及时修复线路和保证可靠供电,而且对电力系统的安全稳定和经济运行都有十分重要的意义。

本文概述了故障测距算法的几种方法,详细分析对比了行波测距法。

关键词:高压线路;故障测距;行波0引言高压输电线路的准确故障测距是从技术上保证电网安全、稳定和经济运行的重要措施之一,具有巨大的社会经济效益。

输电线路故障测距按采用的线路模型、测距原理、被测量与测量设备等的不同有多种分类方法。

根据测距原理分为故障分析法和行波法;根据测距所需的信息来源分为单端法、双端法和多端法。

1输电线路故障测距的意义电力系统输电线路上经常发生各种短路故障,在故障点有些故障比较明显,容易辨别,有些故障则难以发觉,如在中性点不接地系统发生单相接地故障时,由于接地电流小,所以在故障点造成的损害小,当保护切除这一故障后,故障点有时很难查找,但这一故障点由于绝缘已经发生变化,对整个线路来讲比较薄弱,很可能就是下次故障的发生地,因此,仍然需要尽快找到其位置。

其次,输电线路穿越的地形复杂,气候恶劣,特别是远距离输电线路,难免要穿越山区,沙漠这些人迹罕至的偏僻地带,交通十分不便。

再者,多数故障往往发生在风雪,雷雨等较为恶劣的天气中发生。

另外,我国电力系统的巡线装备简陋,使得故障测距的准确度,对故障巡线工作起了关键性的作用。

2故障分析法故障分析法根据系统在运行方式确定和线路参数己知的条件下,输电线路故障时测量装置处的电压和电流是故障距离的函数,利用故障录波记录的故障数据建立电压、电流回路方程,通过分析计算得出故障距离。

2.1利用单端数据的故障分析法利用单端数据的故障分析法包括阻抗法、电压法和解方程法。

阻抗法瞄。

是利用故障时在线路一端测到的电压、电流计算出故障回路的阻抗,其与测量点到故障点的距离成正比从而求出故障距离。

行波法在配电网故障测距中的应用

行波法在配电网故障测距中的应用
五、结论
传统的回归方法是一种成熟的算法,利用该模型对统计规律进行分析能较准确地反映出负荷与影响其精度的因素的关系,得出较佳的预测值。通过分析,精确回归预测要求挑选的样本量要尽可能大,最大程度地降低一些不规则的特殊值的影响。通过对负荷特性的详细分析建立合适的模型,使其能够最接近地描述实际情况,同时还应该结合其他模型,进行综合比较,争取最佳预测。根据对实际
测距中的可行性。
一、行波反射与折射原理
行波在线路上传播时,遇到波阻抗不连续点(如故障点
会发生反射与折射。[4-6]反射和折射是行波的重要特性,其
中,反射波是用来实现故障测距的重要依据。
如图1所示,行波U i(入射波沿波阻抗为Z
1
的线路
传播,到达O点,波阻抗由Z
1
变为Z
2
,发生反射和Байду номын сангаас射;
一部分行波U r(反射波沿Z
可以看做是接地电阻R和波阻抗z
i
并联的等
值阻抗,此时电压反射系数为。
二、行波测距方法
利用行波进行故障测距有几种方法,按信号采集位置
可以分为单端测距和双端测距。利用故障产生的行波进行
单端故障测距的方法称为A型行波测距方法,利用故障产
生的行波进行双端故障测距的方法称为B型行波测距方法,
故障后由人工注入脉冲信号单端测距的方法称为C型行波
(4
其中,L为母线M、N之间的线路长度。
(3C型行波测距。C行波原理与A行波原理一样,如图3所示。
该方法不是利用故障发生时产生的行波信号,而是在故障后,由人工向故障线路发射高频脉冲信号,然后检测并识别来自故障点的反射波。测距公式同(3。
(4E型行波测距。E型行波测距是利用线路故障切除后开关重合闸时向线路注入一个合闸电流脉冲。如果线路发生的是永久性短路故障,则合闸脉冲会在故障点被反射回来,利用检测合闸脉冲与反射脉冲的时间差可以测量故障距离,测距公式同(4。如果线路是瞬时性故障,则不会发生反射,线路恢复供电。

WFL2010型行波故障测距装置介绍(10月30日版-原电科院)PPT课件

WFL2010型行波故障测距装置介绍(10月30日版-原电科院)PPT课件

2021
35
测距屏上的主要设备:
1.测距终端—前台管理箱、信号检测箱
2.测距子站—工控机
3.通讯设备—光纤收发器、网络交换机、 2M协议转换器、MODEM等
4.其他设备—显示器、打印机、键盘、 鼠标等
测距屏
2021
36
通讯屏上的主要设备:
1.光纤收发器 2.光纤终端盒 3.网络交换机 4.2M协议转换器
单端法的缺点
可靠性相对差,反射波识别错误时,测距精度难以保证。
2021
14
二、原理介绍
2.1 故障测距法概述 2.2 双端行波测距法 2.3 单端行波测距法 2.4 小波和小波测距
2021
15
2.4 小波变换原理及应用
小波(分析)是用来对行波测距装置采集到的线路故障数据进行分析计算 的一种数学分析方法,它不是由行波测距装置或者线路故障产生的一种电压 波或电流波。
4.1 行波测距装置的组网方式
第一种组网方式是按电网线路间的联系来组网。
在这种组网方式下, 没有一个统一的测 距主站,各站与其 线路对端站行波测 距装置交换数据, 得到测距结果,目 前电网中主要是采 用这种组网方式。
2021
44
4.1 行波测距装置的组网方式
第二种组网方式是各站都只与一个统一测距主站通讯, 而不管其线路结构。
输电线路发生故障后,故障点会产生突变 电压,在这个突变电压作用下,线路上会产 生运动的电压、电流行波。无论故障性质、 严重程度、系统接线如何,线路上都会出现 故障行波。
2021
7
二、原理介绍
2.1 故障测距法概述 2.2 双端行波测距法 2.3 单端行波测距法 2.4 小波和小波测距
2021

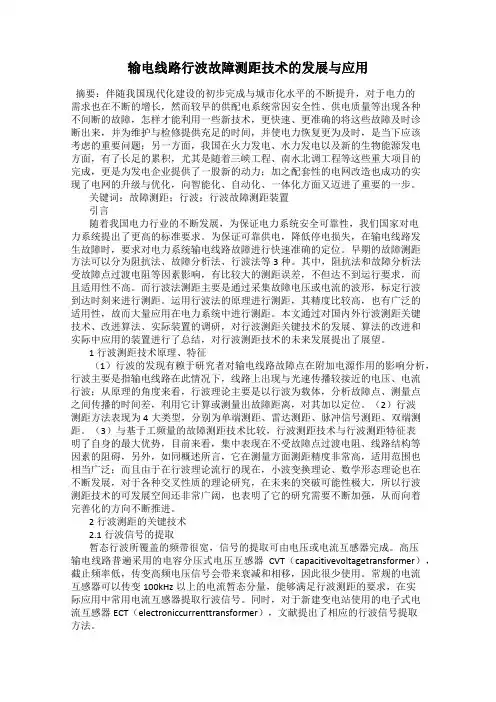

输电线路行波故障测距技术的发展与应用

输电线路行波故障测距技术的发展与应用

输电线路行波故障测距技术的发展与应用 摘要:伴随我国现代化建设的初步完成与城市化水平的不断提升,对于电力的需求也在不断的增长,然而较早的供配电系统常因安全性、供电质量等出现各种不间断的故障,怎样才能利用一些新技术,更快速、更准确的将这些故障及时诊断出来,并为维护与检修提供充足的时间,并使电力恢复更为及时,是当下应该考虑的重要问题;另一方面,我国在火力发电、水力发电以及新的生物能源发电方面,有了长足的累积,尤其是随着三峡工程、南水北调工程等这些重大项目的完成,更是为发电企业提供了一股新的动力;加之配套性的电网改造也成功的实现了电网的升级与优化,向智能化、自动化、一体化方面又迈进了重要的一步。 关键词:故障测距;行波;行波故障测距装置 引言 随着我国电力行业的不断发展,为保证电力系统安全可靠性,我们国家对电力系统提出了更高的标准要求。为保证可靠供电,降低停电损失,在输电线路发生故障时,要求对电力系统输电线路故障进行快速准确的定位。早期的故障测距方法可以分为阻抗法、故障分析法、行波法等3种。其中,阻抗法和故障分析法受故障点过渡电阻等因素影响,有比较大的测距误差,不但达不到运行要求,而且适用性不高。而行波法测距主要是通过采集故障电压或电流的波形,标定行波到达时刻来进行测距。运用行波法的原理进行测距,其精度比较高,也有广泛的适用性,故而大量应用在电力系统中进行测距。本文通过对国内外行波测距关键技术、改进算法、实际装置的调研,对行波测距关键技术的发展、算法的改进和实际中应用的装置进行了总结,对行波测距技术的未来发展提出了展望。 1行波测距技术原理、特征 (1)行波的发现有赖于研究者对输电线路故障点在附加电源作用的影响分析,行波主要是指输电线路在此情况下,线路上出现与光速传播较接近的电压、电流行波;从原理的角度来看,行波理论主要是以行波为载体,分析故障点、测量点之间传播的时间差,利用它计算或测量出故障距离,对其加以定位。(2)行波测距方法表现为4大类型,分别为单端测距、雷达测距、脉冲信号测距、双端测距。(3)与基于工频量的故障测距技术比较,行波测距技术与行波测距特征表明了自身的最大优势,目前来看,集中表现在不受故障点过渡电阻、线路结构等因素的阻碍,另外,如同概述所言,它在测量方面测距精度非常高,适用范围也相当广泛;而且由于在行波理论流行的现在,小波变换理论、数学形态理论也在不断发展,对于各种交叉性质的理论研究,在未来的突破可能性极大,所以行波测距技术的可发展空间还非常广阔,也表明了它的研究需要不断加强,从而向着完善化的方向不断推进。 2行波测距的关键技术 2.1行波信号的提取 暂态行波所覆盖的频带很宽,信号的提取可由电压或电流互感器完成。高压输电线路普遍采用的电容分压式电压互感器CVT(capacitivevoltagetransformer),截止频率低,传变高频电压信号会带来衰减和相移,因此很少使用。常规的电流互感器可以传变100kHz以上的电流暂态分量,能够满足行波测距的要求,在实际应用中常用电流互感器提取行波信号。同时,对于新建变电站使用的电子式电流互感器ECT(electroniccurrenttransformer),文献提出了相应的行波信号提取方法。 2.2行波信号的采集与时间同步 行波传播波速接近光速,1μs的采样误差将带来约±150m的测距误差。因此对行波信号的采样频率要求在1MHz及以上,使用双端原理时,线路两侧必须配置高精度和高稳定度的实时时钟。随着微电子技术的高速发展,实现高速数据采集和处理己非难事,现有的A/D转换芯片转换频率完全可以满足,并且GPS接收模块的电力系统同步时钟装置可以实现1μs时间同步以满足测距要求,为实现准确的TWFL奠定了所需的硬件基础。在实际应用中,由于GPS接收模块存在输出信号不稳定、卫星失锁、时钟跳变、信号干扰等原因导致的同步时钟信号失步的问题,因此必须附加高稳定度守时钟,并且需要消除偏差超过某一限定范围的时间同步信号,从而提高双端原理的测距精度。 2.3行波信号达到时间的标定 行波信号到达时间的标定和波速的确定是行波法最关键的技术,时间与波速相互对应,必须同时讨论才有意义。判定检测到的行波波头频率,然后根据线路参数的频率特性计算出行波在该频率下的传播速度,以此用于测距是最为准确的。求取暂态行波信号的一阶或二阶导数,并与设定的门槛值进行比较来判断行波信号是否到达,此方法对噪声比较敏感,当故障距离较短,行波中高频分量明显时,其效果较好。相关法和匹配滤波器法是以首次到达母线的行波信号为参考,利用从故障点反射回母线的行波信号与参考信号的反极性相似性,根据互相关函数的最大值判定反射波达到时间,进而求出故障位置的方法,但其测距结果受母线端所连接的输电线数目等因素影响,行波在传播过程中的波形畸变会降低算法的可靠性。中的主频率法是一种频域分析方法,该方法从较长的时间段来考察行波频率范围,由行波中频谱最强的分量决定行波到达时间,然后求解故障距离,其缺点是所求行波主频往往较低,定位精度会受到影响。小波分析方法利用小波变换在时频域内都具有局部化特性,对信号进行局部化分析,可有效提取故障行波特征,得到信号中的奇异点,小波分量的模极大值出现时间即为电流行波脉冲的到达时刻,并且通过得到信号被分析频带的中心频率和模极大值对应时间能同时解决行波到达时间和传播速度的选取问题,在实际设备中也有广泛的应用。 3行波故障测距系统应用实例 当系统中任一被监视信号超过预设值,高速采集单元启动,发出触发信号,标定当前时间,激活CPU中的采集控制定时电路,经过大约几毫秒时间,高速采集单元终止工作从而向CPU发外部中断信号。CPU在中断服务程序中获取到这次触发的时间信息后释放高精度时钟,并处理触发的暂态数据,判断是否为有效触发。如果有效,设置启动标志。在主循环程序中,系统进入故障处理程序的前提是CPU能够获取到启动标志,数据存储过程也是在处理程序中进行,从而形成启动报告,通过串口发出上报信号。

行波故障测距浅析及配置建议

行波故障测距浅析及配置建议

行波故障测距浅析及配置建议【摘要】:本文介绍了行波故障测距的概念和原理,对两种典型的行波测距方法――单端行波测距法和双端行波测距法的优缺点进行分析,并结合不同电压等级的输电线路,提出了符合对应电网要求的配置建议。

【关键词】:故障测距行波XC-21 输电线路引言对220kV及以上电压等级的电网,当线路发生故障后,必须进行寻线,以寻找故障点,根据故障造成的损坏程度判断线路能否继续运行还是须停电检修。

高压输电线路故障的准确定位,能够缩短故障修复时间,提高供电可靠性,减少停电损失。

对于占绝大多数的能够重合成功的瞬时性故障来说,准确地测出故障点位置,可以区分是雷电过电压造成的故障,还是由于线路绝缘子老化、线路下树枝摆动造成的故障等,从而及时发现事故隐患,采取有针对性的措施,避免事故再次发生。

因此,线路故障后快速寻找故障点就成为保证电网安全稳定运行的一项重要技术,输电线路精确故障定位具有重要意义。

行波测距是利用高频故障暂态电流、电压的行波来间接判定故障位置,包括单端行波测距法和双端行波测距法。

由于其有着较高的精度和准确率,基于行波原理的测距装置已得到较为广泛的应用,其推广和应用对输电线路运行的安全性、经济性和可靠性具有重大意义。

本文介绍了行波故障测距的概念和原理,比较了两种典型的行波测距的方法,根据其特点提出了配置建议。

1行波故障测距原理1.1行波的基本概念线路上任一点电压、电流值实际上是许多个向两个不同的方向传播的电压、电流波值的代数和。

这些电压、电流波以一定的速度运动,因此称为行波。

运动方向与规定方向一致的行波,为正向行波,而把运动方向与规定方向相反的行波为反向行波。

规定由母线指向线路的方向为正向,则由母线向线路运动的行波叫做正向行波(V+、I+),而由线路向母线运动的行波叫做反向行波(V-、I-)。

输电线路故障时,相当于在故障点加上了与该点故障前电压大小相等,方向相反的虚拟电源。

这个虚拟电源产生向线路两端运行的电压、电流行波,经过多次反射、衰减,进入一个新的稳态。

不受波速影响的输电线路双端行波故障测距算法

不受波速影响的输电线路双端行波故障测距算法

不受波速影响的输电线路双端行波故障测距算法随着电力系统的不断发展,高压输电线路已经成为电力系统的重要组成部分。

然而,由于环境和设备等因素的影响,输电线路会发生各种各样的故障,如短路、接地故障等。

及时准确地测距故障点对于保障电网的稳定运行至关重要。

传统的故障测距方法主要基于行波理论,即利用行波在输电线路上的传播速度来计算故障点的位置。

然而,由于环境和设备等因素的影响,行波的传播速度会受到很大的影响,从而导致测距的不准确性。

为了解决这一问题,学者们提出了一种不受波速影响的输电线路双端行波故障测距算法。

该算法基于双端行波法,即在故障发生时,同时向故障点的两端发送电压波和电流波,通过测量两端的电压波和电流波的相位差,计算出故障点的位置。

该算法不仅可以克服行波传播速度的不确定性,而且可以提高测距的精度。

具体来说,该算法分为两个步骤。

首先,通过双端测量法分别测量故障点两端的电压波和电流波,计算出它们之间的相位差。

然后,根据相位差和线路的特性参数,如线路长度、电容、电感等,利用数学模型计算出故障点的位置。

该算法的优点在于不需要事先知道行波传播速度,因此可以适用于各种环境和设备条件下的输电线路。

此外,该算法的计算精度高、测距范围广,可以用于各种类型的故障,如单相接地故障、两相接地故障等。

然而,该算法也存在一些局限性。

首先,该算法需要准确测量电压波和电流波的相位差,因此需要使用高精度的测量设备。

其次,该算法需要准确测量线路的特性参数,如线路长度、电容、电感等,因此需要事先获取这些参数的准确值。

总之,不受波速影响的输电线路双端行波故障测距算法是一种新兴的故障测距方法,可以克服传统行波法的不足之处,提高测距的精度和可靠性。

随着技术的不断发展,该算法有望在电力系统中得到广泛应用。

PMU、信息子站、行波测距、故障录波故障处理

PMU、信息子站、行波测距、故障录波故障处理

行波测距系统常见故障
故障现象: 同步异常灯点亮 处理方法: 检查继保室内同步时钟装置后光纤有无明显损坏、
弯折,必要时采用OTDR检查衰耗 检查GIL出线场走廊上的同步始终装置有无异常; 检查出线场顶楼小蘑菇天线有无损坏; 必要时更换对时模块插件
信息子站常见故障
故障现象: 检查通断情况时,发现有保护装置显示“断” 处理方法: 检查该保护装置检修压板是否退出; 检查该保护装置IP是否与上位机配置一致; 检查信息子站后对应该保护装置的网线或光纤有
脑ping接,直至找出中断部分
PMU系统常见故障
故障现象: 装置告警灯点亮 同步异常灯点亮 CCS上报“PMU柜GPS异常” 处理方法: 查看PMU主机对时信号是否正常 若发现对时不正常,则检查PMU主机对时接线,可通过万
用测量对时芯线电压进行 若检查无对时,此时查看其他保护装置有无对时,若均无
有无松动,必要时需更换空开; 如果上述均无异常,则更换I/O插件
谢谢
对时,则可判定为监控对时装置故障 若有对时,则重点检查PMU主机
PMU系统常见故障
故障现象: 装置告警灯点亮 从机异常灯点亮 处理方法: 检查机组PMU装置运行状态 若运行正常,则检查对时信号是否正常 若对时正常,则检查从机与主机之间的通
道是否正常
行波测距系统常见故障
故障现象: 无法采集双端测距 处理方法: 检查本侧是否收到对端文件(N文件,在本地临
下发) 检查机组PMU侧键相脉冲传感器电源(目前该
电源已从交流改为直流) 停机后检查传感器探头与大轴之间的距离是否
满足要求
PMU系统常见故障
故障现象: 装置告警灯点亮 主机异常指示灯点亮 CCS上报“PMU柜通讯异常” 处理方法: 打开PMU“通道状态”页面 查看具体中断路由 如若伴随监控数据通道中断,则基本断定为对侧故障 如仅PMU通道中断,则根据通讯路由图,逐步用电
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

将克拉克变换式和凯伦布尔变换式带入 1
S LCS Du 1 Q LCQ Di
并考虑自感Ls、互感 Lm和正、负、零序 参数间的关系
L1 =Ls Lm , L0 Ls 2 Lm C1 K s K m , C0 K s 2 K m
可得:
行波信号中的基本故障信息提取
上图①点为初始行波的小波变换模
极大值,准确反映了行波的极性、到达
时刻,它的大小就是行波在这一频带下
的幅值大小;利用① 、②点的位置可
以确定故障距离。
行波折射、发射系数计算
令初始正、反行波的小波变换模极大
值(① 、②点幅值)分别别为MU1和MU2,
得到:
mu
MU1 MU1 1 , mi 1 MU 2 MU 2
2 2
由于模空间,系统矩阵的非对角元素 必须为在零,固有下列关系
S LCS Du 1 Q LCQ Di
1
式中 Du 、 i 均为对角矩阵。 D 利用特征值和特征向量,可决定出符 合上述条件的S和Q之值。
常用的模量变换矩阵如下 1、对称分量矩阵
1 1 S Q 1 a 2 1 a
1 S Q 1 1
1 1 1 ,S 1 Q 1 1 1 a a 3 1 a 2 a2
1 1 3 1 ,S 1 Q 1 2 2 3 0 3 2
1 a2 a
在电压 U 作用下将产生由故障点F向 线路两端传播的行波,其数学表达式如下 述。 如果将单根无损的分布参数线路上的 电压 u和电流i用位置x和时间t为变量 的偏微分方程表示,可得下列方程式:
F
u i L x t i du C x dt
2u 2u LC 2 2 x t 2i 2i LC 2 2 x t
式中:
K s C0 2Cm K m Cm Lm为相间的互感(H k m) C0为每相对地电容(F k m) x为距离(k m)
Ls为每相导线以大地和地线为回路的自感(H k m)
上式可用矩阵改写为:
u i L x t i u C x t
由于上式L、C中有非对角元素,故不 易解出电压、电流。利用坐标变换将相空 间变为其他坐标空间,则系统矩阵的非对 角元素可变为零,这时方程式就和单导线 时相同。这一新空间称为模空间,这个空 间的电压、电流称为模电压、模电流。 令

是波阻抗。
可得出正方向行波u1和反方向行波 u 2 的表达式为:
u1 u Z c i u2 u Z ci
方向行波可以由线路上的电压u和电流i求得。
三相无损换位线路中的电压、电流的变化可表示 为时间t和距离x的函数
u xA Ls u B x Lm uC Lm x

波的折射与反射
以下标E、R和T分别表示入射、反 射、折射各波,在线路连接A处有:
uT uE uR iT iE iR —1 uT iT Z 2 c uR iR Z1c uE iE Z1c —2
2Z 2c uT uE u uE Z 2 c Z1c Z 2 c Z1c uR u E u u E —3 Z 2 c Z1c
研究输电线上的行波过程时,全面考虑所 有参数的影响将是十分复杂的事情,实际 线路一般为均匀传输线,可忽略电阻和电 导的影响,即认为输电线是无损的。
C C 上图中,F点加上电压时, 1 上电压为U F,但电容 C2、 2 是经过一段电感Ldx与电压U F相连,其电压要经过一段时间 C 才能出现,而C3 、 3 则要更长时间,由此可见 U F 是以一定 速度向+x和-x方向运动,即电场是以一定速度运动的。
现代电力系统的发展对距离保护正在 不断提出新的要求。基于工频量的距离保 护的动作速度已经接近极限, 在超高压长距离输电线路上采用串补 电容对基于工频电气量的距离保护原理提 出了新的挑战。 长期以来,为了满足电力系统的需要, 人们不断试图把距离保护与故障测距结合 起来,但基于工频量的距离保护和故障测 距存在很多无法解决的矛盾,因此研究距 离保护的新原理具有重要理论和现实意义。
L0C0 2 um 0 2 x 0 L0C0 2 im 0 2 x 0
0 L1C1 0 0 L1C1 0
0 2 um 0 2 t L1C1 0 2 im 0 2 t L1C1
i 式中 u m 、 m 为模电压、模电流,可表示为
u = Su m i = Qi m
式中S、Q为电压、电流的模量变换矩阵, 将其带入上式可得
u m i m 1 S LQ x t i m u m 1 Q CS x t
um um 1 S LCS 2 2 x t 2 2 im im 1 Q LCQ 2 2 x t
A ix k s iB x k m iC k m x
Lm Ls Lm
i tA Lm iB Lm t iC Ls t
km ks km
u tA km u B k m t u k s tC
行波保护与故障 测距
主讲人:龚庆武 教授 电气工程学院 2011.5
主要内容
输电线路故障的行波过程
行波故障信息的小波分析
测距式行波保护原理
故障测距的故障分析法
故障测距的行波法
概述
电力系统的迅速发展,大容量机组和 超(特)高压输电线路的出现及增多, 对继电保护的动作速度提出了更高的要 求。 减小继电保护的动作时间是提高系统 稳定性的简单有效的措施之一。
2u0 L0 C0 2 x 2 u L1C1 2 x 2u L1C1 2 x
电流模量公式同理,由此可见,三相
换位线路可分解为α、β、0三个独立的模分
量,各模阻抗和波速为
Z Z L1 , Z0 C1 1 , Z0 L1C1 L0 , C0 1 L0C0
然而由于现有的距离保护的动作原理 都是建立在工频电气量的基础上,因此它 的动作就不可避免的受到以下因素的影响, 其中有:故障点过渡电阻,电力系统振荡, 短路电流大小及其助增作用,电压、电流 互感器的误差及其暂态过程,相邻线路之 间的互感等, 数十年来,经过国内外继保科研人员 的辛勤努力,使问题得到解决,但仍有很 多不尽如人意之处。与此同时,距离保护 装置的构成和保护性能的分析也越来越复 杂化了。
由奇异性校验理论可知,小波变换结果反应
信号在对应位置的变换率,小波变化的模极大值 与信号突变点一一对应,且模极大值大小与信号 突变量大小成正比,模极大值正负与信号极性一 致。
上图中,故障产生的行波包含如下信息: 1、各行波分量都包含时间信息。
2、故障点产生的电压、电流行波在t1时刻到达检测点,
t2时刻故障点二次反射波再次到达检测点,两者时间差 与故障距离成正比。 3、电流与电压行波中包含极性信息。 4、电流与电压行波的幅值满足一定关系,且与方向行 波幅值成一定比例关系。 5、方向行波中包含行波传播方向的信息。 6、反、折射系数包含母线连线情况信息。
u0 u m u , u
i0 i m i i
于是
L0C0 um 0 2 x 0
2
0 L1C1 0
0 2 um 0 2 t L1C1
2u0 t 2 2 u t 2 2u t 2
j
a ,b | a | (

1 2
t b ) a
被称为连
续小波,其中a为尺度因子,b为平移因子。 1 a 令 ,则 2 ,b (t ) 被称为二进小波,而
(W f )(2 j , b) f , 2 j ,b 称为信号f(x)的二进小
2
j
波变换。
二进小波的特点: 二进小波变换可以实现信号的无重叠全频分 解,并且具有平移不变性,这一特性使其特别适 合于信号的奇异性校验。
在电容充电时将有电流 流过电感,在导体周围 建立磁场。 电压 u F 以一定速度运动 ,也有对应的电流 iF 以 一定速度运动,即有以 一定速度运动的磁场。 当 u F iF 运动到某一点时 ,该点获得 u F iF 及一定的 电磁场,这个运动的u F iF 称为电压波、电流波。
行波的显著特点: A.导线上产生波过程是因为线路具有分布 的电感、电容;如果是集中参数,则无波 过程。 B.行波可分为电压波和电流波,电压波和 电流波同时存在。它们又可分为前行波和 反行波。
因为Z2c的变换范围在0~∞,所以 u 的变换 范围在0~2之间, u 的变化范围在-1~+1之间。 实际上Z2c的可视为当行波到接点A时,由行 波看到的等效波阻抗,也就是与接点A相连的 所有其他线路及回路的波阻抗并联。
行波故障信息的小波分析
二进小波简介:若函数 (t ) 为基本小波 函数,则它满足 R (t )dt 0 。由基小波的伸缩 和平移生成的函数族
上式有达朗贝尔解为:
u u1 (t ) u2 (t ) x x


1 x x i [u1 (t ) u2 (t )] Zc
式中:
x u1 (t )


x 传播的前
v 1 LC
行波和沿x反方向传播的反行波; 行波波速;
Zc L C
根据系统故障时产生的行波理论提出的 超高速动作的继电保护原理称为行波保护 原理。 在线路上发生故障时,故障点会产生 向两端传播的行波。由于行波保护原理利 用了故障初期出现的行波电压、行波电流 或两者组合中含有的故障信息,因此它能 在极短的时间内检出故障。
