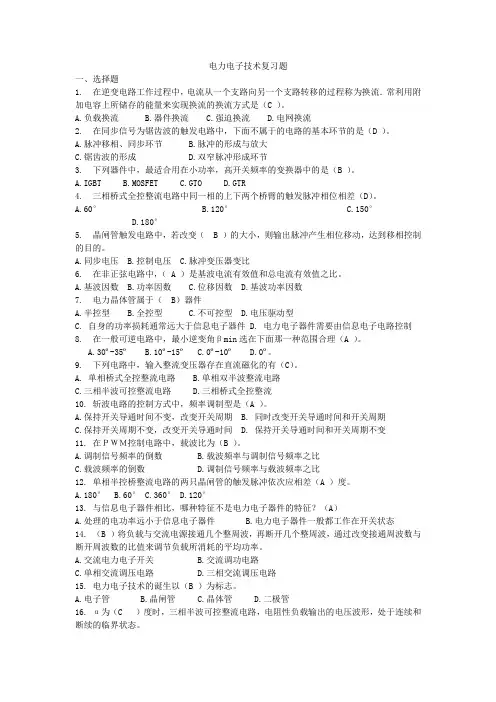

电力电子技术复习资料

一、单项选择题

1. 在采用全控型器件的电力电子电路中，其换流方式为( )。

A. 电网换流

B. 器件换流

C. 负载换流

D. 强迫换流

2. 降压斩波电路的负载电压平均值为( )。

A ．0off t U E T

= B ．0on off t U E t = C ．0on t U E T = D ．0off T U E t =

3. 单相桥式全控整流电路，带阻性负载，输出电压平均值为( )。 A. 2

1cos 0.92d U U α+= B. 21cos 0.452

d U U α+= C. 21cos 2.342d U U α+= D. 20.9d U U = 4. 逆变角与控制角的关系是( )。

A ．2παβ+=

B ．3

παβ+= C ．αβπ+= D ．2αβπ+=

5. 三相桥式全控整流电路，带阻性负载，输出电压平均值为( )。

A. 22.34cos d U U α=

B. 20.45cos d U U α= C .21cos 2.342d U U α+= D. 20.9d U U =

6. 下面不属于相控电路的有( )。

A ．晶闸管可控整流电路

B ．交流电力控制电路

C ．交交变频电路

D ．直流斩波电路

7. 在电流可逆斩波电路中，二极管的作用是（）

A. 开关作用

B.钳位作用

C. 稳压作用

D. 续流作用

8. 三相半波可控整流电路，阻性负载时，负载电流连续、断续时的分界点，控制角∝大小为（）

A. α=60°

B. α=90°

C. α=30°

D. α=45°

9. 整流二极管、SCR 、IGBT 分别属于(C )类型器件。

A.全控型、半控型、不可控型

B. 半控型、不可控型、全控型

C. 不可控型、半控型、全控型

D. 半控型、全控型、不可控型

10. 若把变流器的交流侧接到电源上，称为( )。

A ．无源逆变

B ．电压型逆变电路

C ．有源逆变

D ．电流型逆变电路

11. 下列哪个符号为晶闸管的图形符号（）

A. B. C. D.

12. 升压斩波电路的负载电压平均值为( )。

A ．0off t U E T

= B ．0on off t U E t = C ．0on t U E T = D ．0off T U E t =

13. 有源逆变实现的条件是 ( )

A. 晶闸管的控制角大于180度，直流电动势的方向和晶闸管的导通方向一致，其值大于变流电路直流侧的平均电压。

B. 晶闸管的控制角大于90度，直流电动势的方向和晶闸管的导通方向一致，其值大于变流电路直流侧的平均电压。

C. 晶闸管的控制角大于90度，其值大于变流电路直流侧的平均电压。

D. 晶闸管的控制角大于90度，直流电动势的方向和晶闸管的导通方向相反。

14. 三相半波整流电路和三相桥式整流电路，一个周期的换相次数m=( )。

，6 ，3 C.2，3 ，2

15. 单相交交变频电路输出上限频率不高于电网频率的( D )。

A. 1/5~1/2 4~1/3 C.1/3~1 3~1/2

16. 在采用IGBT 的电力电子电路中，其换流方式为( )。

A. 电网换流

B. 器件换流

C. 负载换流

D. 强迫换流

17. 逆变角与控制角的关系是( C )。

A ．2παβ+=

B ．3

παβ+= C ．αβπ+= D ．2αβπ+=

18. 三相半波整流电路共阳极接法和共阴极接法中，a,b 两相的自然换向点在相位上差多少度 ( )。

A ．2π B. π

C ．2π

D ．3π

19. 最小逆变角β 一般取( )。

A ．30o~35o

B ．30o~60o

C ．40o~35o

D ．60o~90o

二、填空题

1. 带平衡电抗器的双反星型可控整流电路的特点就是适用于场合

2. 单相交交变频电路输出上限频率不高于电网频率的。

3. 对进行调制的技术称为PWM 控制。

4. 整流电路就是一种把转变成的一种电路。

6. 三相交交变频电路主要有和两种接线方式。

7. 若把变流器的交流侧接到负载上，称为。

8. 逆变电就是一种把转变成的一种电路。

9. 相控电路就是控制来控制输出电压大小。

10. 斩波控制电路有、、三种控制方式。

11. 电力电子器件根据其开关特性可以分为、、三种类型。

三、简答题

1. 换流方式有哪几种各有什么特点

2. 在晶闸管触发电路中，为保障晶闸管装置能正常可靠的工作，触发装置应满足什么要求

3. 多相多重斩波电路有何优点

4. 产生逆变失败的原因有哪些

5. 什么是异步调制什么是同步调制各有何特点

6. 交流调压电路和交流调功电路有什么区别二者各用于什么样的负载

7. 根据对输出电压平均值进行的调制方式不同，斩波电路有哪些控制方式

8. 电压型逆变电路中反馈二极管的作用是什么为什么电流型逆变电路中没有反馈二极管

9. 维持晶闸管导通的条件是什么怎样才能使晶闸管由导通变为关断

10. 无源逆变电路中，电压型逆变电路与电流型逆变电路各有何特点

11. 简述“分段同步调制”的方法。

12. 什么是自然换相（流）点

13. 什么是逆变失败如何防止逆变失败

四、分析与计算题

1. 单相半波整流电路带感性负载工作时，如果突然发现输出电压很低，经检查晶闸管和触发电路都正常，试问是何原因产生上述情况

2.绘制三相半波晶闸管电路工作在有源逆变状态时的原理图，当2U =220V,β=30o时，计算输出电压d U 的平均值。

3.型号为KP100—5，即额定电流为100A ，额定电压为500V ，维持电流为5mA 的晶闸管，用于下图所示电路是否合理为什么（分析时考虑电压、电流2倍裕量）。

（a ）R=50KΩ （b ）R=1Ω （c ）R=10Ω

五、综合题： 1. 绘制单相桥式全控整流电路带阻性负载时的原理图，并计算当控制角α=30o，

2U =110V, R=2Ω，计算输出电压、电流的平均值，和晶闸管所承受的最大电压。

2..绘制三相桥式全控整流电路带阻性负载时的原理图，并计算当控制角α=30o，

2U =110V, R=2Ω，计算输出电压、电流的平均值，和晶闸管所承受的最大电压。

3. 在下图所示的升压斩波电路中，50E V =,20R =Ω,L 和C 值极大，。采用脉冲宽度调制方式，当40,20on T s t s μμ==时，当计算输出电压平均值O U 和输出电流平均值O I 。

4.在下图所示的降压斩波电路中， 200,E V = 10R =Ω，L 值极大，30M E V =。采用脉冲宽度调制方式，当50,20on T s t s μμ==，当计算输出电压平均值O U 和输出电流平均值O I 。
