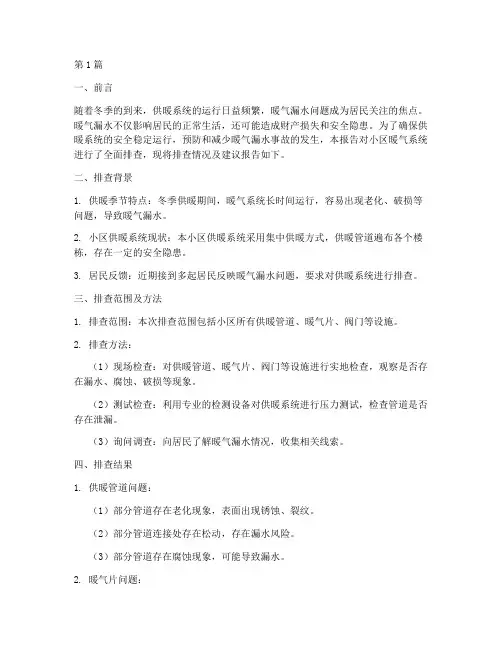

暖气漏水隐患排查报告(3篇)
第1篇一、前言随着冬季的到来，供暖系统的运行日益频繁，暖气漏水问题成为居民关注的焦点。
暖气漏水不仅影响居民的正常生活，还可能造成财产损失和安全隐患。
为了确保供暖系统的安全稳定运行，预防和减少暖气漏水事故的发生，本报告对小区暖气系统进行了全面排查，现将排查情况及建议报告如下。
二、排查背景1. 供暖季节特点：冬季供暖期间，暖气系统长时间运行，容易出现老化、破损等问题，导致暖气漏水。
2. 小区供暖系统现状：本小区供暖系统采用集中供暖方式，供暖管道遍布各个楼栋，存在一定的安全隐患。
3. 居民反馈：近期接到多起居民反映暖气漏水问题，要求对供暖系统进行排查。
三、排查范围及方法1. 排查范围：本次排查范围包括小区所有供暖管道、暖气片、阀门等设施。
2. 排查方法：（1）现场检查：对供暖管道、暖气片、阀门等设施进行实地检查，观察是否存在漏水、腐蚀、破损等现象。
（2）测试检查：利用专业的检测设备对供暖系统进行压力测试，检查管道是否存在泄漏。
（3）询问调查：向居民了解暖气漏水情况，收集相关线索。
四、排查结果1. 供暖管道问题：（1）部分管道存在老化现象，表面出现锈蚀、裂纹。
（2）部分管道连接处存在松动，存在漏水风险。
（3）部分管道存在腐蚀现象，可能导致漏水。
2. 暖气片问题：（1）部分暖气片存在变形、破裂现象。
（2）部分暖气片表面出现锈蚀，影响散热效果。
3. 阀门问题：（1）部分阀门存在损坏、老化现象。
（2）部分阀门连接处存在松动，存在漏水风险。
4. 其他问题：（1）部分楼栋供暖系统存在设计不合理、布局不合理等问题。
（2）部分供暖设施维护保养不到位，存在安全隐患。
五、建议及措施1. 加强供暖系统维护保养：（1）定期对供暖管道、暖气片、阀门等设施进行检查、维修。
（2）加强供暖设施维护保养知识培训，提高工作人员业务水平。
2. 优化供暖系统设计：（1）对供暖系统进行改造升级，提高供暖效率。
（2）优化供暖系统布局，减少漏水风险。
集中供热基本知
集中供热基本知一、城市集中供热城市集中供热是指热源所产生的蒸汽、热水通过管网供给一个城市或者部分地区生产和生活使用的供热方式，它由热源、热网及热用户三部分组成。
集中供热的优越性：①可以提高能源利用率，降低能源消耗；②有利于消除烟尘、减轻大气污染、改善环境；③可以腾出大批分散的小锅炉房及燃料、灰渣堆放的占地，用于绿化，改善市容；④易于实现科学管理，提高供热质量；⑤实现集中供热是城市能源建设的一项基础设施，是城市现代化的一个重要标志，也是国家能源合理分配和利用的一项重要措施。
二、热源热源是指生产热能的场所，主要是热电站和区域锅炉房，工业余热和地热也可作为热源。
它通过蒸汽或热水等介质，沿着热网输送到用户。
三、热媒热媒是指用以传递热能的中间媒介物质，主要有热水介质和蒸汽介质两种。
（1）热水介质优点：①热能效率高；②调节方便；③储热能力强，热稳定性好；④输送距离长，一般可达5—10km，甚至可输送15—20km；热损失小。
缺点：①输送耗电量大。
（2）蒸汽介质优点：①可满足多种热用户的需求；②输送靠自身压力，不用循环泵，不耗电；③使用蒸汽介质，热用户的散热面积可减小。
缺点：①能源效率低；②蒸汽使用后凝结水回收困难，热损失大；③比热水介质输送距离短，一般可以输送到3—5km，最大可以达5—7km。
四、热网热网是指由城市集中供热热源，向热用户输送和分配供热介质的管线系统。
它由一次管网（热源到换热站的供热管线）和二次管网（换热站到用户的供热管线）组成。
（1）根据热媒的不同分为热水管网和蒸汽管网。
热水管网多分为双管式，既有供水管又有回水管，并进行敷设。
蒸汽管网分为单管式、双管式和多管式。
（2）根据平面布臵分为枝状管网和环状管网。
（3）管线系统：输送介质的管道以及沿线的管路附属件和附属构筑物的总称。
（4）管路附件：供热管路上的管件、阀门、补偿器和支架（座）的总称。
（5）支架（座）：将管道或支座所承受的作用力传到建筑物或地面的管道构件（固定支架、活动之架、导向支架）。
直埋热力管道查漏方法的分析
直埋热力管道查漏方法的分析摘要：在城市发展建设中，各种生活管线遍布其中，尤其是其中的供热管网更是如此，在开展的供热管网建设主要应用直埋铺设方式，从而能够在建设和使用中带来极大的便利性。
但是地下直埋存在很大的不确定性，很容易导致管线出现泄漏，由于管线埋设较深，管结构复杂，泄漏位置环境复杂以及人为检修水平能力等差异明显，因此使得直埋热力管道在开展查漏时难以快速精确定位进行检修。
因此本文对其中的直埋热力管网泄漏原因进行分析，对于其中的可能出现的管线破坏情况进行讨论，从而对其中常见的漏点方式进行介绍，重点阐述相关的漏点检测原理及相关优势，从而为今后直埋热力管网查漏工作提供技术支持。
关键词：直埋热力管网；泄漏检测；城市建设；仪器使用1 前言供热管线是城市发展的重要基础设施，更是确保人们正常生活的重要保障，因此热力管线的正常运转更是极为重要。
但是在日常的使用和管理中，热力管网常常由于各种原因发生泄漏，从而严重威胁人们的正常生活节奏，由此产生的经济损失也是极大[1]。
因此热力管道泄漏是严重影响供热管网安全运行的一大难题，需要在日常管理中给与重视。
在对热力管网漏点进行检修，从而能够有效保障用户的用热需求，对于道路建设及漏电周边生活人员的安全也是极为重要。
因此发生热力管网泄漏，及时定位漏电并开展检修极为重要。
但是在当前的情况下，快速准确定位漏点容易受到各种因素影响干扰，在具体实施中存在诸多难题。
2 直埋式热力管网泄漏主要原因分析在很多的城市建设中，供热管道大多采用地下管网直埋敷设方式和地下管沟敷设方式。
对于有沟敷设，一旦出现管网泄漏后，就可以进入沟内查找漏点，前提是必须保证检查人员的人身安全。
而对于直埋式热力管网，检查人员则难以直接找到泄漏部位。
直埋管网在使用过程中，往往表现出比管沟存在更加难于定位和检测漏点的弊端。
由于直埋式管网长期埋于地下，检修人员难以直接进入其中检测其运行状态，查验方式不够直观[2]。
且很多管线泄漏往往是由于出现自身焊口等薄弱位置出现泄漏，或者保温层由于热膨胀导致内部保温层出现破损。
关于对集中供热系统二次管网失水问题的研究
关于对集中供热系统二次管网失水问题的研究本文以东营市供热管理处二次供热管网失水为背景，深入探析了供热系统二次供热管网失水的原因，通过失水调查，说明运行存在的问题，提出解决失水问题的办法，使供热系统稳定、经济运行。
标签：供热系统二次管网失水指标措施0 引言集中供热系统二次管网失水严重是每一个供热部门面临的一大难题。
根据东营市供热管理处的历年统计数据显示：每年从11月15日进入采暖期以来，各换热站二次供热管网每日总平均失水约3000余吨，预计每年经济损失达三百万元左右。
为了防止冬季换热站区域大量失水，便于查找和统计，东营市供热管理处对所有换热站二次供热管网补水处全部加装了水表，以便记录每天的失水量，通过失水分析，可判断是系统泄漏，还是有人私自取用放水。
1 造成二次管网失水问题的原因进入供热期以来，由于一些换热站的二次管网失水现象严重，造成压力不足、循环不好，对供热质量造成了很大的影响。
通过分析认为，导致二次供热管网失水除正常的管网跑冒滴漏外，最主要的原因是：一是部分用户家中暖气温度不够，有些居民采取长放水的方法，强制流水循环，认为这样暖气就会热。
二是有些居民、商户偷盗供热水当成生活用水，一些居民私自从暖气里接水，用于洗衣服、擦地板、冲厕所等；一些洗车场、饭店也有窃热窃水的行为，私接暖气水洗车、洗物。
2 二次管网失水问题造成的后果由于我处每天损失大量的二次热水，所以二次管网失水的问题亟待解决。
二次热网系统大量失水带来的后果是：一是补入用户供热系统的循环水是经过软化处理的软化水，加上水费、化学处理费和燃料费、人工费等，一吨热水的造价为10元左右。
失水量大，也加大了供热单位煤、水、电的损耗量，给供热单位带来巨大的经济损失。
二是用户私自取用供热系统循环水，造成大量热水流失需补进新水，冷、热水中和后使供暖温度下降，用户的供热质量无法保障，从而也影响整个区域供热质量。
由于管网失水将造成系统循环量减少、压力降低、热网的稳定性下降，更为严重的是会造成换热站运行压力不够，如果压力下降太快还可能出现供热中断，甚至会对供热系统安全运行构成很大威胁。
北方暖气的供热管道漏损检测与修复技术
北方暖气的供热管道漏损检测与修复技术北方地区的冬季寒冷漫长，供热系统成为了居民生活中不可或缺的一部分。
然而，供热管道的漏损问题在供热季节经常出现，给人们的生活带来不便。
因此，对供热管道的漏损进行检测与修复显得尤为重要。
一、供热管道漏损的原因供热管道漏损通常有多种原因，例如管道老化、材质不合格、施工质量差等。
此外，北方地区寒冷的气候也会导致供热管道的冻裂现象。
这些问题会导致管道渗漏，最终造成能源的浪费和居民生活的不便。
二、供热管道漏损检测技术1. 红外热像技术红外热像技术是一种非接触式检测方法，可用于检测管道的热量辐射。
在管道渗漏处，由于热量的散失，会形成一个“热点”，通过红外热像仪可以清晰地显示出来。
使用这种方法可以快速准确地定位到漏损点。
2. 声学检测技术声学检测技术是利用声波传播的规律来检测管道漏损。
漏水会产生一定的声音，通过专门的声音传感器，可以接收到漏损点发出的声波信号，从而确定漏损的位置和程度。
3. 喷雾检测技术喷雾检测技术是将含有颜色指示剂的气体喷入管道，当出现漏损时，指示剂会通过漏洞进入管道周围的土壤或水中，从而可视化显示出漏损点。
这种方法特点是操作简单、成本低，可以对大面积的管道进行快速的检测。
三、供热管道漏损修复技术1. 管道漏损的缠绕修复对于较小的破损点，可以采用缠绕修复的方法。
首先，将专用的修复带缠绕在漏损点附近，形成一层保护层，然后再采用防腐保温材料进行封装，最后使用防护涂料进行覆盖。
这种修复方法简单快捷，适用于较小的漏损。
2. 管道漏损的焊接修复对于较大的破损点，需要采用焊接修复的方法。
首先，将破损处清理干净，然后采用专业的焊接设备对管道进行修补焊接。
修补完成后，在焊接处进行防腐处理，并进行保温材料的封装，最后进行防护涂料的覆盖。
这种修复方法可以确保管道的完整性和稳定性。
3. 管道漏损的更换修复对于严重破损或老化严重的管道，需要进行更换修复。
首先，将需要更换的管道进行拆卸，并清理干净。
工业建筑供暖通风与空气调节通用规范
工业建筑供暖通风与空气调节通用规范征求意见稿23-11-11目次1总则 (1)2 基本规定 (2)3 建筑热工与室内设计参数 (6)3.1围护结构热工 (6)3.2室内设计参数 (6)4 供暖 (7)4.1一般规定 (7)4.2散热器供暖 (7)4.3热水辐射供暖 (8)4.4燃气红外线辐射供暖 (8)4.5热风供暖 (8)4.6电热供暖 (8)5 空气调节 (10)5.1一般规定 (10)5.2空气调节系统 (10)6 冷热源 (11)6.1一般规定 (11)6.2冷源 (11)6.3热源 (12)7 通风 (13)7.1一般规定 (13)7.2机械通风 (13)7.3事故通风 (14)8 除尘与有害气体净化 (15)8.1一般规定 (15)8.2除尘 (15)8.3有害气体净化 (16)1 总则1.0.1 为保障生产和生命财产安全、生态环境安全，提高能源资源利用效率，保证工业建筑供暖通风与空气调节工程建设质量和系统正常运行，满足经济社会高质量发展需求，依据国家有关法律、法规，制定本规范。
1.0.2新建、扩建和改建工业建筑供暖通风与空气调节工程的设计、施工、验收、运行维护及拆除必须执行本规范。
1.0.3 工业建筑供暖通风与空气调节工程应以保证人身和生产安全为前提，并应遵循下列原则：1保证生产和人员所必需的建筑室内环境；2符合国家节能、环保、防灾减灾和应急管理政策；3鼓励采用现代信息技术，提高运行维护水平；4 保证工程质量，鼓励技术创新。
1.0.4工程建设所采用的技术方法和措施是否符合本规范要求，由相关责任主体判定。
其中，创新性技术方法和措施，应进行论证并符合本规范中有关性能的要求。
2 基本规定2.0.1工业建筑室内环境应满足安全生产、职业健康要求。
2.0.2散发有毒有害气体、粉尘或纤维等污染物的生产应进行综合治理，并应采取有效的通风、净化措施，废气排放应符合环境保护要求。
2.0.3供暖通风与空气调节系统应节约能源，降低碳排放。
管线监测方案范文
管线监测方案范文一、引言随着城市建设和发展，管道网络越来越复杂，维护和监测管线的需求也越来越迫切。
管线监测是保障城市供水、供气、供热等基础设施安全稳定运行的重要工作。
本文针对管线监测的需求，制定了一套全面、系统的管线监测方案。
二、管线类型及监测需求根据不同管线类型和监测需求的差异性，管线监测方案主要分为供水管线、供气管线和供热管线三个类别。
1.供水管线监测方案供水管线的监测需求主要包括管道泄漏、水质监测和阀门状况监测等。
为了实现全面监测，建议采用以下技术手段：（1）安装泄漏监测装置：通过泄漏传感器、流量计等装置实时监测管道泄漏情况，并将数据传输到监测平台进行分析和处理。
（2）水质监测系统：建立水质监测点位，监测水源水质和出水水质，及时发现水质异常情况。
（3）阀门远程控制系统：安装智能阀门并与监测平台相连接，实现对阀门状态的实时监测和控制。
2.供气管线监测方案供气管线的监测需求主要包括气体泄漏监测和管道压力监测等。
为了有效预防和处理若干问题，建议采用以下技术手段：（1）气体泄漏检测装置：设置气体泄漏传感器，监测管道泄漏情况，并能及时发出警报信息。
（2）管道压力监测系统：安装压力传感器，监测供气管道的压力变化情况，实时掌握管网运行状态。
（3）远程监控系统：通过与监测平台连接，实现对供气管道的远程监控，能够及时处理突发问题。
3.供热管线监测方案供热管线的监测需求主要包括管道温度监测和水质监测等。
为了保障供热系统的正常运行，建议采用以下技术手段：（1）管道温度监测装置：安装温度传感器，监测供热管道的温度变化情况，并能够实时报警。
（2）水质监测系统：设置水质监测点位，监测供热水质的变化情况，确保热力站的供水水质符合要求。
（3）远程控制系统：通过与监测平台相连接，实现对供热管线的远程监控和操作，能够及时处理管道故障。
三、监测平台建设为了实现对不同类型管线的全面监测和管理，需要建设一个统一的监测平台。
该平台具备以下功能：1.数据接收和处理：能够接收并处理所有监测装置传输的数据，实现数据的存储、分析和展示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
集中供热管线泄漏报警（布兰德斯）
1、泄漏检测定位系统原理
该系统原理为电阻定位，首项专利发明始于一九七三年，该发明将电阻定位原理用于区域供热网络中，具有自动检测及准确定位泄漏的功能。
该系统将泄漏程度的物理量等效为从5OMΩ到1OOΩ的
电阻值，并通过电阻为5.7Ω/米的专门设计并耐热的传
感器线、反馈线及相应的检测仪、定位仪、电脑及相关软
件组成高效、灵敏的泄漏检测系统，从而使操作人员在办
公室内对长达200公里不同管径尺寸的保温管进行完全自
动的中央监测及定位。
打印机可以随时打印出由于管路内外的质量缺陷及外
部施工造成损坏的位置和时间。
为分析事故原因提供准确
的依据。
由于该系统的优越性，目前在世界各地已有数千公里
的高、低压保温管路使用布兰德斯的泄漏监测系统，在
中国烟台的世界银行贷款项目，也成功地应用了该监测
系统。
根据管路的泄漏程度，该系统按电阻分成十五种状态
测定上述阻值，测试中一定要使用布兰德斯公司研制
的S－MH2测量仪，因为该仪器在测量阻值的同时还测量
其它诸多变量，而普通的数字万能表因为未考虑潮湿等
因素，因此不能在该系统中应用。
布兰德斯的传感器数据传输（SDT）提供了诸多方便，通过特殊设计制造的镍铬NiCr传感器线或电缆，所有
供热的有关数据如热量、压力或温度都能从供热网络、检查井（入孔）及供热站传输到监测中心并予以处理
由于传感器线的良好绝缘并配备相应的布兰德斯仪表，操作者能对供热的所有信息了如指掌并能控制自如。
上图为步兰德斯研制的地下管道遥控检查车热量表记录曲线
SDT应用及热量输出（千瓦）记录的曲线图
2、布兰德斯系统优点
1 保温管的任何损坏将导致您投资收益期的缩短
在直埋式保温管投入使用后，由于其结构特点及昂贵的造价，忽略任何微小的损坏（钢管内部及HDPE外套
管外部），都会导致昂贵的维修费用，从而降低收益及管道寿命。
1.1 应用布兰德斯的泄漏早期预警系统，可以防患于未然。
为了最大限度的减少保温管的养护费用，布兰德斯系统可以尽早的报告并定位出现的管路损坏（包括
钢管焊缝的砂眼、渗漏及外套HDPE管的损坏。
）
这是唯一方式来永久性地防止由于管路损坏所引起的潮湿扩散，并确保保温管长期安全运行直至达到
设计规定的寿命。
1.2 布兰德斯系统不但能帮助客户检测出昂贵管道的损坏，还能够防止进一步损坏。
布兰德斯系统的优点
可使您尽早的计划，引起对管道损坏的高度重视，即使在施工期间，在保养期满之前也可以发现管道
中的薄弱点而及时补救。
因为微小泄漏修复的费用要比大面积泄漏修复费用低的多，而且可以及时的
判定肇事者及肇事时间。
这样可以节省维修费用并降低管道继续损坏的可能性。
布兰德斯提供了最佳
中央监测和定位信息，虽然管道埋在地下，但通过我们的监测系统可以自动地对其管道的任何微小的
损坏了如指掌。
实践证明，布兰德斯的传感器线符合设计要求，而任何仿制的传感器线和反馈线均不
能达到设计标准，从而在使用中出现问题造成巨大的经济损失。
布兰德斯泄露报警系统适合各种类上图为布兰德斯耐高温传感器线(右)管路和仿制的传感器线在
型保温管甚至地上管线,包括高温管高温下损坏
2. 布兰德斯管路泄漏检测系统的主要特性：
2.1 通过尽早检查管路安装而达到质量保证。
2.2 真实地预警信息便于安排维修计划。
2.3 用户可根据实际情况决定供热管道可继续使用的临界值。
2.4 与所有通常的管路系统兼容。
2.5 避免错误信息，迟到信息及无事先预警的大面积（长距离）管道损坏。
2.6 由于保养得当而使管路高效供热。
2.7 开挖维修管路定位精确性高。
2.8 提供详细的技术资料和工作文件。
2.9 获ISO9001质量认证。
我们不但提供最优异的系统，而且提供最佳的售后服务。
通过三十余年的反复研究及广泛应用，我们积累了丰富的经验，能为客户提供物超所值的应用建议，并确保系统长期有效运行。
同时我们的技术讲座可使客户成为这一专业领域内的专家，因为只有您的雇员经过严格的培训后，才能确保系统始终正常运行。
我们的培训课程深入浅出，并使每位学员的问题都能得到充分的解决，并提供完整的技术资料，包括电路图及接线图。
在现场控制阶段，由于粗劣的工作及不负责任的安装会导致很大的浪费，但我们可以及时地帮助您避免，我们将为您核对测量报告，考察施工现场并提出令人信服的建议。
我们协助您现场安装、培训，调试、及执行热绝缘验收，以确保投资的效益，这是与我们双方利益相关的。
由干布兰德斯的早期预警系统，使各种泄漏引起的损失在极轻微时就得到控制及治理。
同时我们的售后服务人员会随时解答您在系统运行中出现的任何问题。
我公司总代理迈佳伦公司多次在德国布兰德斯接受培训，可进行令您满意的技术培训及售后服务。
