2018年中考数学真题分类汇编第二期专题35投影与视图试题含解析10

合集下载

6.10投影和视图(第1部分)-2018年中考数学试题分类汇编(word解析版)

第六部分图形的变化6.10 投影和视图【一】知识点清单1、投影平行投影；中心投影；正投影；中心投影、平行投影的区别和联系；视点、视角和盲区（删）2、三视图简单几何体的三视图；简单组合体的三视图；由三视图判断几何体；作图-三视图3、课题学习制作立体模型由三视图判断几何体；立体图形与其三视图、展开图之间的关系【二】分类试题及参考答案与解析一、选择题1．（2018年天津-第5题-3分）如图是一个由5个相同的正方体组成的立体图形，它的主视图是（）A．B．C．D．【知识考点】简单组合体的三视图．【思路分析】根据从正面看得到的图形是主视图，可得答案．【解答过程】解：从正面看第一层是三个小正方形，第二层右边一个小正方形，第三层右边一个小正方形，故选：A．【总结归纳】本题考查了简单组合体的三视图，从正面看得到的图形是主视图．2．（2018年天津-第5题-3分）如图是一个由5个相同的正方体组成的立体图形，它的主视图是（）A．B．C．D．【知识考点】简单组合体的三视图．【思路分析】根据从正面看得到的图形是主视图，可得答案．【解答过程】解：从正面看第一层是三个小正方形，第二层右边一个小正方形，第三层右边一个小正方形，故选：A．【总结归纳】本题考查了简单组合体的三视图，从正面看得到的图形是主视图．3．（2018年河北-第5题-3分）图中三视图对应的几何体是（）A．B．C．D．【知识考点】由三视图判断几何体．【思路分析】首先画出各个图形的三视图，对照给出的三视图，找出正确的答案；或者用排除法．【解答过程】解：观察图象可知选项C符合三视图的要求，故选：C．【总结归纳】考查三视图问题，关键是由主视图和左视图、俯视图可判断确定几何体的具体形状．4．（2018年安徽省-第4题-4分）一个由圆柱和圆锥组成的几何体如图水平放置，其主（正）视图为（）A．B．C．D．【知识考点】简单组合体的三视图．【思路分析】根据从正面看得到的图形是主视图，可得答案．【解答过程】解：从正面看上边是一个三角形，下边是一个矩形，故选：A．【总结归纳】本题考查了简单组合体的三视图，从正面看得到的图形是主视图．5．（2018年海南省-第5题-3分）下列四个几何体中，主视图为圆的是（）A．B．C．D．【知识考点】简单几何体的三视图．【思路分析】先分析出四种几何体的主视图的形状，即可得出主视图为圆的几何体．【解答过程】解：A、圆柱的主视图是长方形，故A错误；B、圆锥的主视图是三角形，故B错误；C、球的主视图是圆，故C正确；D、正方体的主视图是正方形，故D错误．故选：C．【总结归纳】本题考查了利用几何体判断三视图，培养了学生的观察能力和对几何体三种视图的空间想象能力．6．（2018年江西省-第3题-3分）如图所示的几何体的左视图为（）A．B．C．D．【知识考点】简单组合体的三视图．【思路分析】根据从左边看得到的图形是左视图，可得答案．【解答过程】解：从左边看是上大下小等宽的两个矩形，矩形的公共边是虚线，故选：D．【总结归纳】本题考查了简单组合体的三视图，从左边看得到的图形是左视图，注意看不到而且是存在的线是虚线．7．（2018年青海省-第17题-3分）由一些相同的小立方块搭成的几何体的三视图如图所示，则搭成该几何体的小立方块有（）A．3块B．4块C．6块D．9块【知识考点】由三视图判断几何体．【思路分析】从俯视图中可以看出最底层小正方体的个数及形状，从主视图和左视图可以看出每一层小正方体的层数和个数，从而算出总的个数．【解答过程】解：从俯视图可得最底层有3个小正方体，由主视图可得有2层上面一层是1个小正方体，下面有2个小正方体，从左视图上看，后面一层是2个小正方体，前面有1个小正方体，所以此几何体共有四个正方体．故选：B．【总结归纳】此题主要考查了由三视图想象立体图形．做这类题时要借助三种视图表示物体的特点，从主视图上弄清物体的上下和左右形状；从俯视图上弄清物体的左右和前后形状；从左视图上弄清楚物体的上下和前后形状，综合分析，合理猜想，结合生活经验描绘出草图后，再检验是否符合题意．8．（2018年福建省A卷B卷-第2题-3分）某几何体的三视图如图所示，则该几何体是（）A．圆柱B．三棱柱C．长方体D．四棱锥【知识考点】由三视图判断几何体．【思路分析】根据常见几何体的三视图逐一判断即可得．【解答过程】解：A、圆柱的主视图和左视图是矩形，但俯视图是圆，不符合题意；B、三棱柱的主视图和左视图是矩形，但俯视图是三角形，不符合题意；C、长方体的主视图、左视图及俯视图都是矩形，符合题意；D、四棱锥的主视图、左视图都是三角形，而俯视图是四边形，不符合题意；故选：C．【总结归纳】本题主要考查由三视图判断几何体，解题的关键是掌握常见几何体的三视图．9．（2018年云南省-第8题-4分）下列图形是某几何体的三视图（其中主视图也称正视图，左视图也称侧视图），则这个几何体是（）。

2018中考数学分类汇编--投影与视图有解析

2018中考数学分类汇编--投影与视图（有解析）2018中考数学试题分类汇编：考点38投影与视图一．选择题（共45小题）1．（2018广安）下列图形中，主视图为①的是（）A．B．C．D．【分析】主视图是从物体的正面看得到的图形，分别写出每个选项中的主视图，即可得到答案．【解答】解：A、主视图是等腰梯形，故此选项错误；B、主视图是长方形，故此选项正确；C、主视图是等腰梯形，故此选项错误；D、主视图是三角形，故此选项错误；故选：B．2．（2018眉山）下列立体图形中，主视图是三角形的是（）A．B．C．D．【分析】根据从正面看得到的图形是主视图，可得图形的主视图．【解答】解：A、C、D主视图是矩形，故A、C、D不符合题意；B、主视图是三角形，故B正确；故选：B．3．（2018泰州）下列几何体中，主视图与俯视图不相同的是（）A．正方体B．四棱锥C．圆柱D．球【分析】根据主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形进行分析．【解答】解：四棱锥的主视图与俯视图不同．故选：B．4．（2018昆明）下列几何体的左视图为长方形的是（）A．B．C．D．【分析】找到个图形从左边看所得到的图形即可得出结论．【解答】解：A．球的左视图是圆；B．圆台的左视图是梯形；C．圆柱的左视图是长方形；D．圆锥的左视图是三角形．故选：C．5．（2018桂林）如图所示的几何体的主视图是（）A．B．C．D．【分析】根据主视图是从正面看到的图形，可得答案．【解答】解：从正面看下面是一个长方形，如图所示：故C选项符合题意，故选：C．6．（2018湘潭）如图所示的几何体的主视图是（）A．B．C．D．【分析】找出从几何体的正面看所得到的图形即可．【解答】解：该几何体的主视图是三角形，故选：C．7．（2018常德）把图1中的正方体的一角切下后摆在图2所示的位置，则图2中的几何体的主视图为（）A．B．C．D．【分析】根据从正面看得到的图形是主视图，可得答案．【解答】解：从正面看是一个等腰三角形，高线是虚线，故选：D．8．（2018长春）下列立体图形中，主视图是圆的是（）A．B．C．D．【分析】根据从正面看得到的图形是主视图，可得答案．【解答】解：A、圆锥的主视图是三角形，故A不符合题意；B、圆柱的柱视图是矩形，故B错误；C、圆台的主视图是梯形，故C错误；D、球的主视图是圆，故D正确；故选：D．9．（2018扬州）如图所示的几何体的主视图是（）A．B．C．D．【分析】根据从正面看得到的图形是主视图，可得答案．【解答】解：从正面看第一层是两个小正方形，第二层左边一个小正方形，第三层左边一个小正方形，故选：B．10．（2018新疆）如图是由三个相同的小正方体组成的几何体，则该几何体的左视图是（）A．B．C．D．【分析】细心观察图中几何体中正方体摆放的位置，根据左视图是从左面看到的图形判定则可．【解答】解：从左边看竖直叠放2个正方形．故选：C．11．（2018资阳）如图是由四个相同的小正方体堆成的物体，它的正视图是（）A．B．C．D．【分析】找到从正面看所得到的图形即可．【解答】解：从正面看可得从左往右2列正方形的个数依次为2，1，故选：A．12．（2018十堰）今年“父亲节”佳佳给父亲送了一个礼盒，该礼盒的主视图是（）A．B．C．D．【分析】找出从几何体的正面看所得到的图形即可．【解答】解：由图可得，该礼盒的主视图是左边一个矩形，右面一个小正方形，故选：C．13．（2018黄石）如图，该几何体的俯视图是（）A．B．C．D．【分析】找到从几何体的上面所看到的图形即可．【解答】解：从几何体的上面看可得，故选：A．14．（2018江西）如图所示的几何体的左视图为（）A．B．C．D．【分析】根据从左边看得到的图形是左视图，可得答案．【解答】解：从左边看是上大下小等宽的两个矩形，矩形的公共边是虚线，故选：D．15．（2018香坊区）如图的几何体是由五个小正方体组合而成的，则这个几何体的左视图是（）A．B．C．D．【分析】根据从左边看得到的图形是左视图，可得答案．【解答】解：从左边看第一层是两个正方形，第二层是左边一个正方形，故选：D．16．（2018泸州）如图是一个由5个完全相同的小正方体组成的立体图形，它的俯视图是（）A．B．C．D．【分析】根据从上面看得到的图形是俯视图，可得答案．【解答】解：从上面看第一列是两个小正方形，第二列是一个小正方形，第三列是一个小正方形，故选：B．17．（2018广州）如图所示的几何体是由4个相同的小正方体搭成的，它的主视图是（）A．B．C．D．【分析】根据从正面看得到的图形是主视图，可得答案．【解答】解：从正面看第一层是三个小正方形，第二层右边一个小正方形，故选：B．18．（2018宁波）如图是由6个大小相同的立方体组成的几何体，在这个几何体的三视图中，是中心对称图形的是（）A．主视图B．左视图C．俯视图D．主视图和左视图【分析】根据从上边看得到的图形是俯视图，可得答案．【解答】解：从上边看是一个田字，“田”字是中心对称图形，故选：C．19．（2018娄底）如图所示立体图形的俯视图是（）A．B．C．D．【分析】找到从上面看所得到的图形即可，注意所有的看到的棱都应表现在俯视图中．【解答】解：从上边看立体图形得到俯视图即可得立体图形的俯视图是，故选：B．20．（2018泰安）如图是下列哪个几何体的主视图与俯视图（）A．B．C．D．【分析】直接利用主视图以及俯视图的观察角度结合结合几何体的形状得出答案．【解答】解：由已知主视图和俯视图可得到该几何体是圆柱体的一半，只有选项C符合题意．故选：C．21．（2018荆门）某几何体由若干个大小相同的小正方体搭成，其主视图与左视图如图所示，则搭成这个几何体的小正方体最少有（）A．4个B．5个C．6个D．7个【分析】由主视图和左视图确定俯视图的形状，再判断最少的正方体的个数．【解答】解：由主视图和左视图可确定所需正方体个数最少时俯视图为：，则搭成这个几何体的小正方体最少有5个．故选：B．22．（2018襄阳）一个几何体的三视图如图所示，则这个几何体是（）A．B．C．D．【分析】由主视图和左视图确定是柱体，锥体还是球体，再由俯视图确定具体形状．【解答】解：根据主视图和左视图为矩形判断出是柱体，根据俯视图是三角形可判断出这个几何体应该是三棱柱．故选：C．23．（2018贵阳）如图是一个几何体的主视图和俯视图，则这个几何体是（）A．三棱柱B．正方体C．三棱锥D．长方体【分析】根据三视图得出几何体为三棱柱即可．【解答】解：由主视图和俯视图可得几何体为三棱柱，故选：A．24．（2018恩施州）由若干个完全相同的小正方体组成一个立体图形，它的左视图和俯视图如图所示，则小正方体的个数不可能是（）A．5B．6C．7D．8【分析】直接利用左视图以及俯视图进而分析得出答案．【解答】解：由左视图可得，第2层上至少一个小立方体，第1层一共有5个小立方体，故小正方体的个数最少为：6个，故小正方体的个数不可能是5个．故选：A．25．（2018武汉）一个几何体由若干个相同的正方体组成，其主视图和俯视图如图所示，则这个几何体中正方体的个数最多是（）A．3B．4C．5D．6【分析】易得这个几何体共有2层，由俯视图可得第一层立方体的个数，由主视图可得第二层立方体的可能的个数，相加即可．【解答】解：结合主视图和俯视图可知，左边上层最多有2个，左边下层最多有2个，右边只有一层，且只有1个．所以图中的小正方体最多5块．故选：C．26．（2018包头）如图，是由几个大小相同的小立方块所搭几何体的俯视图，其中小正方形中的数字表示在该位置的小立方块的个数，则这个几何体的主视图是（）A．B．C．D．【分析】由俯视图知该几何体共2列，其中第1列前一排1个正方形、后1排2个正方形，第2列只有前排2个正方形，据此可得．【解答】解：由俯视图知该几何体共2列，其中第1列前一排1个正方形、后1排2个正方形，第2列只有前排2个正方形，所以其主视图为：故选：C．27．（2018金华）一个几何体的三视图如图所示，该几何体是（）A．直三棱柱B．长方体C．圆锥D．立方体【分析】根据三视图的形状可判断几何体的形状．【解答】解：观察三视图可知，该几何体是直三棱柱．故选：A．28．（2018黔南州）如图的几何体是由四个大小相同的正方体组成的，它的俯视图是（）A．B．C．D．【分析】找到从上面看所得到的图形即可．【解答】解：从上面可看到从上往下2行小正方形的个数为：2，1，并且下面一行的正方形靠左，故选C．29．（2018随州）如图是一个由4个相同正方体组成的立体图形，它的左视图是（）A．B．C．D．【分析】根据从左边看得到的图形是左视图，可得答案．【解答】解：从左边看第一层是两个小正方形，第二层左边一个小正方形，故选：D．30．（2018哈尔滨）六个大小相同的正方体搭成的几何体如图所示，其俯视图是（）A．B．C．D．【分析】俯视图有3列，从左到右正方形个数分别是2，1，2．【解答】解：俯视图从左到右分别是2，1，2个正方形．故选：B．31．（2018郴州）如图是由四个相同的小正方体搭成的立体图形，它的主视图是（）A．B．C．D．【分析】找到几何体的上面看所得到的图形即可．【解答】解：从几何体的上面看可得，故选：B．32．（2018沈阳）如图是由五个相同的小立方块搭成的几何体，这个几何体的左视图是（）A．B．C．D．【分析】细心观察图中几何体中正方体摆放的位置，根据左视图是从左面看到的图形判定则可．【解答】解：从左边看，从左往右小正方形的个数依次为：2，1．左视图如下：故选：D．33．（2018深圳）图中立体图形的主视图是（）A．B．C．D．【分析】根据主视图是从正面看的图形解答．【解答】解：从正面看，共有两层，下面三个小正方体，上面有两个小正方体，在右边两个．故选：B．34．（2018临安区）小明从正面观察如图所示的两个物体，看到的是（）A．B．C．D．【分析】分别找出四个选项中图形是从哪个方位看到的，此题得解．【解答】解：A、从上面看到的图形；B、从右面看到的图形；C、从正面看到的图形；D、从左面看到的图形．故选：C．35．（2018潍坊）如图所示的几何体的左视图是（）A．B．C．D．【分析】根据从左边看得到的图形是左视图，可得答案．【解答】解：从左边看是两个等宽的矩形，矩形的公共边是虚线，故选：D．36．（2018聊城）如图所示的几何体，它的左视图是（）A．B．C．D．【分析】根据从左边看得到的图形是左视图，可得答案．【解答】解：用左边看是等宽的上下两个矩形，上边的矩形小，下边的矩形大，两矩形的公共边是虚线，故选：D．37．（2018曲靖）如图所示的支架（一种小零件）的两个台阶的高度和宽度相等，则它的左视图为（）A．B．C．D．【分析】找到从左面看所得到的图形即可，注意所有的看到的棱都应表现在视图中．【解答】解：从左面看去，是两个有公共边的矩形，如图所示：故选：D．38．（2018湖州）如图所示的几何体的左视图是（）A．B．C．D．【分析】根据从左边看得到的图形是左视图，可得答案．【解答】解：从左边看是一个圆环，故选：D．39．（2018菏泽）如图是两个等直径圆柱构成的“T”形管道，其左视图是（）A．B．C．D．【分析】根据从左边看得到的图形是左视图，可得答案．【解答】解：从左边看如图，故选：B．40．（2018嘉兴）下列几何体中，俯视图为三角形的是（）A．B．C．D．【分析】根据从上边看得到的图形是俯视图，可得答案．【解答】解：A、俯视图是圆，故A不符合题意；B、俯视图是矩形，故B不符合题意；C、俯视图是三角形，故C符合题意；D、俯视图是四边形，故D不符合题意；故选：C．41．（2018安徽）一个由圆柱和圆锥组成的几何体如图水平放置，其主（正）视图为（）A．B．C．D．【分析】根据从正面看得到的图形是主视图，可得答案．【解答】解：从正面看上边是一个三角形，下边是一个矩形，故选：A．42．（2018怀化）下列几何体中，其主视图为三角形的是（）A．B．C．D．【分析】找出四个选项中几何体的主视图，由此即可得出结论．【解答】解：A、圆柱的主视图为矩形，∴A不符合题意；B、正方体的主视图为正方形，∴B不符合题意；C、球体的主视图为圆形，∴C不符合题意；D、圆锥的主视图为三角形，∴D符合题意．故选：D．43．（2018自贡）下面几何的主视图是（）A．B．C．D．【分析】主视图是从物体正面看所得到的图形．【解答】解：从几何体正面看，从左到右的正方形的个数为：2，1，2．故选B．44．（2018遂宁）如图，5个完全相同的小正方体组成了一个几何体，则这个几何体的主视图是（）A．B．C．D．【分析】根据从正面看得到的图形是主视图，可得答案．【解答】解：从正面看第一层是三个小正方形，第二层中间一个小正方形，．故选：D．45．（2018温州）移动台阶如图所示，它的主视图是（）A．B．C．D．【分析】根据从正面看得到的图形是主视图，可得答案．【解答】解：从正面看是三个台阶，故选：B．二．填空题（共5小题）46．（2018青岛）一个由16个完全相同的小立方块搭成的几何体，其最下面一层摆放了9个小立方块，它的主视图和左视图如图所示，那么这个几何体的搭法共有10种．【分析】先根据主视图确定每一列最大分别为4，2，3，再根据左视确定每一行最大分别为4，3，2，总和要保证为16，还要保证俯视图有9个位置．【解答】解：设俯视图有9个位置分别为：由主视图和左视图知：①第1个位置一定是4，第6个位置一定是3；②一定有2个2，其余有5个1；③最后一行至少有一个2，当中一列至少有一个2；根据2的排列不同，这个几何体的搭法共有10种：如下图所示：故答案为：10．47．（2018东营）已知一个圆锥体的三视图如图所示，则这个圆锥体的侧面积为20π．【分析】先利用三视图得到底面圆的半径为4，圆锥的高为3，再根据勾股定理计算出母线长l为5，然后根据圆锥的侧面积公式：S侧=πrl代入计算即可．【解答】解：根据三视图得到圆锥的底面圆的直径为8，即底面圆的半径r为4，圆锥的高为3，所以圆锥的母线长l==5，所以这个圆锥的侧面积是π×4×5=20π．故答案为：20π48．（2018孝感）如图是一个几何体的三视图（图中尺寸单位：cm），根据图中数据计算，这个几何体的表面积为16πcm2．【分析】由主视图和左视图确定是柱体，锥体还是球体，再由俯视图确定具体形状，确定圆锥的母线长和底面半径，从而确定其表面积．【解答】解：由主视图和左视图为三角形判断出是锥体，由俯视图是圆形可判断出这个几何体应该是圆锥；根据三视图知：该圆锥的母线长为6cm，底面半径为2cm，故表面积=πrl+πr2=π×2×6+π×22=16π（cm2）．故答案为：16π．49．（2018白银）已知某几何体的三视图如图所示，其中俯视图为正六边形，则该几何体的侧面积为108．【分析】观察该几何体的三视图发现该几何体为正六棱柱，然后根据提供的尺寸求得其侧面积即可．【解答】解：观察该几何体的三视图发现该几何体为正六棱柱，其底面边长为3，高为6，所以其侧面积为3×6×6=108，故答案为：108．50．（2018齐齐哈尔）三棱柱的三视图如图所示，已知△EFG中，EF=8cm，EG=12cm，∠EFG=45°．则AB的长为4cm．【分析】根据三视图的对应情况可得出，△EFG中FG上的高即为AB的长，进而求出即可．【解答】解：过点E作EQ⊥FG于点Q，由题意可得出：EQ=AB，∵EF=8cm，∠EFG=45°，∴EQ=AB=×8=4（cm）．故答案为：4．。

2018年湖南省邵阳市中考数学提分训练：投影与视图(解析版)

2018年中考数学提分训练: 投影与视图一、选择题1.右面的三视图对应的物体是（）A. B. C. D.2.如图，由5个相同正方体组合而成的几何体，它的主视图是（）A. B. C. D.3.如图是一个水晶笔筒(在一个底面为正方形的长方体内部挖去一个圆柱)，它的俯视图是（）A. B. C. D.4.如图是某个几何体的三视图，则该几何体是（）A. 长方体B. 圆锥C. 圆柱D. 三棱柱5.某种工件是由一个长方体钢块中间钻了一个上下通透的圆孔制作而成，其俯视图如图所示，则此工件的左视图是（）A. B. C. D.6.如图是某几何体的三视图，则该几何体的全面积等于（）A. 112B. 136C. 124D. 847.由一些大小相同的小正方体搭成的几何体的主视图和左视图如图，则搭成该几何体的小正方体的个数最少是（）A.3B.4C.5D.68.如图，是由若干个相同的小立方体搭成的几何体体俯视图和左视图．则小立方体的个数可能是（）A. 5或6B. 5或7C. 4或5或6D. 5或6或79.分别从正面、左面和上面看下列立体图形，得到的平面图形都一样的是（）A. B. C. D.10.一个空间几何体的主视图和左视图都是边长为2的正方形，俯视图是一个圆，那么这个几何体的表面积是（）A. 6πB. 4πC. 8πD. 4二、填空题11.一个几何体从正面、左面、上面看到的平面图形都是圆，则这个几何体是________；12.如下图是由一些完全相同的小立方块达成的几何体，从正面、左面、上面看到的形状图，那么搭成这个几何体所用的小立方块个数是________块．13.如图，是一个长方体的主视图、左视图与俯视图(单位：cm)，根据图中数据计算这个长方体的体积是________cm3．14.用小正方体搭一几何体，从正面和上面看如图所示，这个几何体最少要________个正方体，最多要________个正方体.正面上面15.如图所示是由四个相同的小立方体组成的几何体分别从正面和左面看到的图形，那么原几何体可能是________．（把图中正确的立体图形的序号都填在横线上）16.长方体的主视图和左视图如图所示(单位:cm),则其俯视图的面积是________。

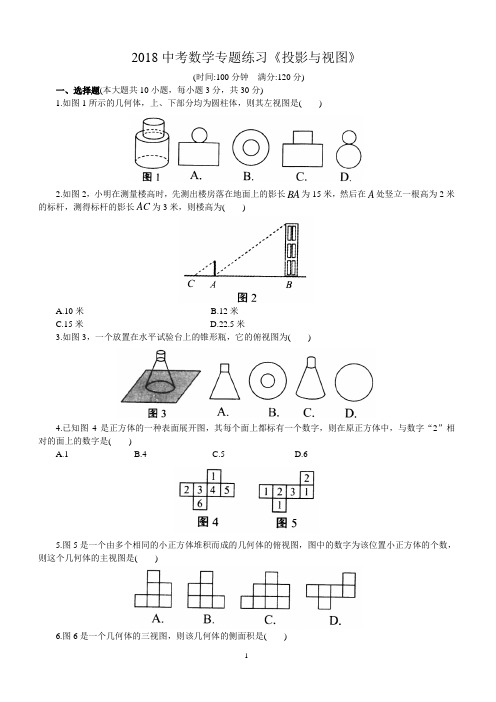

苏州市2018年中考数学《投影与视图》专题练习含答案

2018中考数学专题练习《投影与视图》(时间:100分钟满分:120分)一、选择题(本大题共10小题，每小题3分，共30分)1.如图1所示的几何体，上、下部分均为圆柱体，则其左视图是( )2.如图2，小明在测量楼高时，先测出楼房落在地面上的影长BA为15米，然后在A处竖立一根高为2米的标杆，测得标杆的影长AC为3米，则楼高为( )A.10米B.12米C.15米D.22.5米3.如图3，一个放置在水平试验台上的锥形瓶，它的俯视图为( )4.已知图4是正方体的一种表面展开图，其每个面上都标有一个数字，则在原正方体中，与数字“2”相对的面上的数字是( )A.1B.4C.5D.65.图5是一个由多个相同的小正方体堆积而成的几何体的俯视图，图中的数字为该位置小正方体的个数，则这个几何体的主视图是( )6.图6是一个几何体的三视图，则该几何体的侧面积是( )A. 213πB. 10πC. 20πD. 413π7.下列几何体是由4个相同的小正方体搭成的，其中左视图与俯视图相同的是()8.一个几何体由n 个大小相同的小正方体搭成，其左视图、俯视图如图7所示，则n 的值最小是( )A.5B.7C.9D.109一个几何体的主视图和俯视图如图8所示，若这个几何体最多有a 个小正方体组成，最少有b 个小正方体组成，则a b +等于( )A.10B.11C.12D.1310.如图9，空心卷筒纸的高度为12 cm ，外径(直径)为10 cm ，内径为4 cm ，在比例尺为1:4的三视图中，其主视图的面积是( )A.214πcm 2 B. 2116πcm 2C. 30cm 2D. 7.5cm 2二、填空题(本大题共5小题，每小题4分，共20分)11.图10是由若干个棱长为1的小正方体组合而成的一个几何体的三视图，则这个几何体的表面积是 .12.如图11，在放映幻灯时，通过光源把幻灯片上的图形放大到屏幕上，若光源到幻灯片的距离为20 cm ，到屏幕的距离为60 cm ，且幻灯片中图形的高度为6 cm ，则屏幕上图形的高度为 cm.13.从棱长为2的正方体毛坯的一角挖去一个棱长为1的小正方体，得到一个如图12所示的零件，则这个零件的表面积是 .14.三棱柱的三视图如图13所示，在EFG ∆中，8EF =cm ，12EG =cm ，30EGF ∠=︒，则AB 的长为 cm.15.如图14，一个几何体的三视图是两个矩形和一个扇形，则这个几何体的表面积为 .三、解答题(本大题共7个小题，共70分)16. ( 8分)图15是一个包装纸盒的三视图(单位:cm)，求制作一个该包装纸盒所需纸板的面积.17. (10分)如图16，某居民小区内A ，B 两楼之间的距离30MN =米，两楼的高度都是20米，A 楼在B 楼的正南，B 楼窗户朝南，B 楼内一楼住户的窗台离小区地面的距离2DN =米，窗户高 1.8CD =米.当正午时刻太阳光线与地面成30º角时，A 楼的影子是否影响B 楼的一楼住户采光?若影响，挡住该住户窗户多高?若不影响，请说明理由. (参考数据:2 1.414≈3 1.732≈5 2.236≈)18.(10分)小明想利用太阳光测量楼高，他带着皮尺来到一栋楼下，发现对面墙上有这栋楼的影子，针对这种情况，他设计了一种测量方案，具体测量情况如下:如图17，小明边移动边观察，发现站到点E 处时，可以使自己落在墙上的影子与这栋楼落在墙上的影子重叠，且高度恰好相同，此时，测得小明落在墙上的影子高度 1.2CD =米，0.8CE =米，30CA =米(点A ，E ，C 在同一条直线上).已知小明的身高EF 是1.7米，请你帮小明求出楼高AB (结果精确到0.1米)19. (10分)如图18，该小组发现8米高的旗杆DE的影子EF落在了包含一圆弧形小桥在内的路上，于是他们开展了测算小桥所在圆的半径的活动.小刚的身高为1.6米，测得其影长为2.4米，同时测得EG的长为3米，HF的长为1米，测得拱高(弧GH的中点到弦GH的距离，即MN的长)为2米，求小桥所在圆的半径.20. (10分)如图19，若要在宽度AD为20米的城南大道的两边安装路灯，路灯的灯臂BC的长为2米，且与灯柱AB成120º角，路灯采用圆锥形灯罩，灯罩的轴线CO与灯臂BC垂直，当灯罩的轴线CO通过公路路面的中心线时照明效果最好，此时，路灯的灯柱AB的高度应该设计为多少米?(结果保留根号)21. (10分)如图20，为了测量路灯(P点)距地面的高度，身高为1.8米的小强站在A点，在路灯下的头部的影子落在M处，测得影长是5米，向路灯的方向前进15米，到达点B处，在路灯下的头部的影子落在N处，测得影长是1.25米，根据以上数据你能否帮助小强计算路灯的高度以及小强原来站的位置A处到路灯的距离?22. (12分)如图21，某兴趣小组开展课外活动，A，B两地相距12米，小明从点A出发沿AB方向匀速前进，2秒后到达点D，此时他(CD)在某一灯光下的影长为AD，继续按原速行走2秒到达点F，此时他在同一灯光下的影子仍落在其身后，并测得这个影长为1.2米，然后他将速度提高到原来的1.5倍，再行走2秒到达点H ，此时他(GH )在同一灯光下的影长为BH (点C ，E ，G 在同一条直线上).(1)请在图中画出光源O 点的位置，并画出位于点F 时在这个灯光下的影长FM (不写画法). (2)求小明原来的速度.参考答案1. C2. A3. B4. B5. C6. A7. C8. B9. C 10. D 11. 22 12. 18 13. 24 14. 615. 1512π+16. 由俯视图，可得上、下底面均是正六边形. ∴俯视图的面积是15375365222⨯⨯⨯=(cm 2). ∴包装纸盒的侧面是6个正方形， ∴侧面积是265150⨯= (cm 2).∴一个该包装纸盒的表面积是(753150)cm 2.17.如图8，设光线FE 影响到B 楼的E 处.作EG FM ⊥于G .由题意，知30EG MN ==米，30FEG ∠=︒.∴30tan 303017.32FG =⨯︒==≈ (米). ∴2017.32 2.68MG FM GF =-=-= (米).∵2DN =米， 1.8CD =米， ∴ 2.6820.68ED =-=(米).∴A 楼影子影响到B 楼的一楼住户采光，挡住该户窗户0.68米. 18.过点D 作DH AB ⊥，分别交AB ，EF 于点G ，H .∴ 1.2EH AG CD ===米，0.8DH CE ==米，30DG CA ==米. ∵//EF AB ，∴FH DHBG DG=. 由题意，知 1.7 1.20.5FH EF EH =-=-=米). ∴0.50.830BG =. 解得18.75BG =米.∴18.75 1.219.9520.0AB BG AG =+=+=≈(米). ∴楼高AB 约为20.0米.19.由相似，得 1.62.4DE EF =，解得12EF =米.∵3EG =米，1HF =米， ∴8GH EF EG HF =--=米.由垂径定理，得142GM GH ==米已知2MN =米，设半径OG R =，则2OM R =-. 在Rt OMG ∆中，由勾股定理，得222OM MG OG +=. ∴222(2)4R R -+=.解得5R =.∴小桥所在圆的半径为5米.20.如图9，分别延长OC ，AB 相交于点P .∵120ABC ∠=︒， ∴60PBC ∠=︒.∵90OCB A ∠=∠=︒， ∴30P ∠=︒.∵20AD =米，∴1102OA AD ==米. ∵2BC =米，∴在Rt CPB ∆中，tan 60PC BC =︒=g 24PB BC ==米. ∵P P ∠=∠，90PCB A ∠=∠=︒， ∴PCB PAO ∆∆:. ∴PC BCPA OA=. ∴2310103PC OA PA BC ⨯===g 米). ∴(1034)AB PA PB =-=米.∴路灯的灯柱AB 的高度应该设计为(1034)米.21.设小强原来站的位置A 处到路灯的距离是x 米，路灯的高度是h 米.∵90MAC MOP ∠=∠=︒，AMC OMP ∠=∠， ∴MAC MOP ∆∆:.∴MA ACMO OP =，即 1.8MA x MA h =+.∵5MA =米，∴5 1.85x h=+，化简可得5 1.8(5)h x =+.同理可得NB BDON OP =，即 1.25 1.815 1.25x h=-+，化简可得1.25 1.8(13.75)h x =-.∴可得方程组5 1.8(5)1.25 1.8(13.75)h x h x =+⎧⎨=-⎩解得209x h =⎧⎨=⎩.∴小强原来站的位置A 处到路灯的距离是20米，路灯的高度是9米.22.(1)分别延长AC ，BG 相交于点O ，延长OE 交AB 于点M ，如图10，则点O ，FM 即为所求作.(2)设小明原来的速度为x 米/秒，则2AD DF CE x ===米，3FH EG x ==米，(4 1.2)AM x =-米，(124 1.2)BM x =-+米. ∵//CG AB ，∴OCE OAM ∆∆:，OEG OMB ∆∆:.∴CE OE AM OM =，EG OEMB OM =， ∴CE EGAM MB =，即234 1.213.24x xx x=--，∴220300x x -=，解得1 1.5x =，20x =(不合题意，舍去). 经检验， 1.5x =是原方程的解. ∴小明原来的速度为1.5米/秒.。

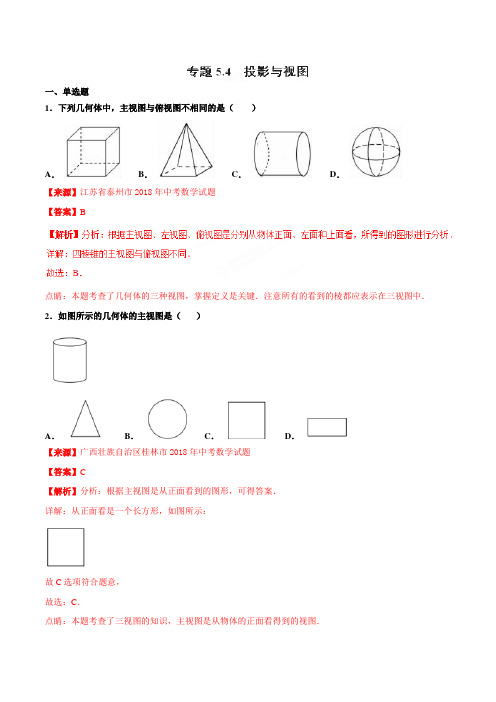

专题5.4 投影与视图(第02期)-2018年中考数学试题分项版解析汇编(解析版)

一、单选题1．下列几何体中，主视图与俯视图不相同的是（）A．B．C．D．【来源】江苏省泰州市2018年中考数学试题【答案】B点睛：本题考查了几何体的三种视图，掌握定义是关键．注意所有的看到的棱都应表示在三视图中．2．如图所示的几何体的主视图是（）A．B．C．D．【来源】广西壮族自治区桂林市2018年中考数学试题【答案】C【解析】分析：根据主视图是从正面看到的图形，可得答案．详解：从正面看是一个长方形，如图所示：故C选项符合题意，故选：C．点睛：本题考查了三视图的知识，主视图是从物体的正面看得到的视图．3．如图是由5个大小相同的小正方体组成的几何体，则它的左视图是（）A．B．C．D．【来源】江苏省盐城市2018年中考数学试题【答案】B【解析】分析：找到从左面看所得到的图形即可，注意所有的看到的棱都应表现在主视图中．详解：从左面看易得第一层有2个正方形，第二层有1个正方形，如图所示：．故选：B．点睛：本题考查了三视图的知识，左视图是从物体的左面看得到的图形．4．由若干个完全相同的小正方体组成一个立体图形，它的左视图和俯视图如图所示，则小正方体的个数不可能是（）A．5 B．6 C．7 D．8【来源】湖北省恩施州2018年中考数学试题【答案】A点睛：此题主要考查了由三视图判断几何体，正确想象出最少时几何体的形状是解题关键．5．如图，是由四个相同的小正方体组合而成的几何体，它的左视图是（）A．B．C．D．【来源】湖北省宜昌市2018年中考数学试卷【答案】C【解析】分析：左视图是从左边看得出的图形，结合所给图形及选项即可得出答案．详解：该几何体的主视图为：；左视图为；俯视图为；故选：C．点睛：此题考查了简单几何体的三视图，属于基础题，解答本题的关键是掌握左视图的观察位置．6．如图是某圆锥的主视图和左视图，该圆锥的侧面积是（）A．25πB．24πC．20πD．15π【来源】山东省威海市2018年中考数学试题【答案】C点睛：本题主要考查了由三视图判断几何体以及圆锥的计算，圆锥的侧面展开图为一扇形，这个扇形的弧长等于圆锥底面的周长，扇形的半径等于圆锥的母线长．7．如图是由三个相同的小正方体组成的几何体，则该几何体的左视图是（）A．B．C．D．【来源】新疆自治区2018年中考数学试题【答案】C点睛：此题考查了几何体的三种视图和学生的空间想象能力，左视图是从物体左面看所得到的图形，解答时学生易将三种视图混淆而错误的选其它选项．学科*网8．一个几何体由若干个相同的正方体组成，其主视图和俯视图如图所示，则这个几何体中正方体的个数最多是（）A．3 B．4 C．5 D．6【来源】湖北省武汉市2018年中考数学试卷【答案】C【解析】【分析】易得这个几何体共有2层，由俯视图可得第一层立方体的个数，由主视图可得第二层立方体的可能的个数，相加即可．【详解】由主视知这个几何体共有2层，由俯视图易得最底层有3个小正方体，由主视图可得二层最多有2个小正方体，那么搭成这个几何体的小正方体最多为3+2=5个，故选C．【点睛】本题主要考查了由三视图判断几何体，掌握口诀“俯视图打地基，主视图疯狂盖，左视图拆违章”是解题的关键.9．如图所示的几何体，它的左视图是（）A．B．C．D．【来源】山东省聊城市2018年中考数学试卷【答案】D点睛：本题考查了简单组合体的三视图，从左边看得到的图形是左视图. 10．下列立体图形中，主视图是三角形的是（）.A．B．C．D．【来源】四川省眉山市2018年中考数学试题【答案】B【解析】分析：根据从正面看得到的图形是主视图，可得图形的主视图．详解：A、C、D主视图是矩形，故A、C、D不符合题意；B、主视图是三角形，故B正确；故选：B．点睛：本题考查了简单几何体的三视图，圆锥的主视图是三角形．11．把图1中的正方体的一角切下后摆在图2所示的位置，则图2中的几何体的主视图为（）A．B．C．D．【来源】湖南省常德市2018年中考数学试卷【答案】D【点睛】本题考查了几何体的三视图，从正面看到的图叫做主视图，从左面看到的图叫做左视图，从上面看到的图叫做俯视图．12．如图所示的几何体的主视图是（）A．B．C．D．【来源】2018年湖南省湘潭市中考数学试卷【答案】C【解析】分析：找出从几何体的正面看所得到的图形即可．详解：该几何体的主视图是三角形，故选：C．点睛：此题主要考查了简单几何体的三视图，画简单组合体的三视图要循序渐进，通过仔细观察和想象．13．下列立体图形中，主视图是圆的是（）A．B．C．D．【来源】吉林省长春市2018年中考数学试卷【答案】D【点睛】本题考查了简单几何体的三视图，熟记常见几何体的三视图是解题关键．14．如图所示的几何体的主视图是（）A．B．C．D．【来源】湖南省湘西州2018年中考数学试卷【答案】C【解析】【分析】根据主视图是从几何体正面看得到的即可得出答案.【详解】如图所示的几何体是圆锥，圆锥体的主视图是等腰三角形，故选C．【点睛】本题主要考查简单几何体的三视图，解题的关键是掌握常见几何体的三视图．学科*网15．如图是由四个相同的小正方体搭成的立体图形，它的主视图是（）A．B．C．D．【来源】湖南省郴州市2018年中考数学试卷【答案】B，故选B．【点睛】本题考查了简单几何体的三视图，关键是掌握主视图所看的位置．16．下列几何体的左视图为长方形的是（）A．B．C．D．【来源】云南省昆明市2018年中考数学试题【答案】C【解析】分析：找到每个几何体从左边看所得到的图形即可得出结论．详解：A．球的左视图是圆；B．圆台的左视图是梯形；C．圆柱的左视图是长方形；D．圆锥的左视图是三角形．故选：C．点睛：此题主要考查了简单几何体的三视图，关键是掌握每个几何体从左边看所得到的图形.17．六个大小相同的正方体搭成的几何体如图所示，其俯视图是（）A．B．C．D．【来源】黑龙江省哈尔滨市2018年中考数学试题【答案】B点睛：本题考查了简单组合体的三视图，培养学生的思考能力和对几何体三种视图的空间想象能力．18．如图是由6个大小相同的立方体组成的几何体，在这个几何体的三视图中，是中心对称图形的是A．主视图B．左视图C．俯视图D．主视图和左视图【来源】浙江省宁波市2018年中考数学试卷【答案】C【解析】【分析】根据所得到的主视图、俯视图、左视图结合中心对称图形的定义进行判断即可.【详解】观察几何体，可得三视图如图所示：可知俯视图是中心对称图形，故选C.【点睛】本题考查了三视图、中心对称图形，正确得到三视图是解决问题的关键.19．某几何体由若干个大小相同的小正方体搭成，其主视图与左视图如图所示，则搭成这个几何体的小正方体最少有（）A．4个B．5个C．6个D．7个【来源】湖北省荆门市2018年中考数学试卷【答案】B则搭成这个几何体的小正方体最少有5个，故选B．【点睛】本题考查了由三视图判断几何体，根据主视图和左视图画出所需正方体个数最少的俯视图是关键．20．如图所示的几何体，它的左视图是（）A．B．C．D．【来源】山东省聊城市2018年中考数学试题【答案】D点睛：本题考查了简单组合体的三视图，从左边看得到的图形是左视图．21．如图是一个由4个相同正方体组成的立体图形，它的左视图是（）A．B．C．D．【来源】湖北省随州市2018年中考数学试卷【答案】D【解析】【分析】根据从左边看得到的图形是左视图，可得答案．【详解】从左边看第一层是两个小正方形，第二层左边一个小正方形，也就是左视图为：故选D．【点睛】本题考查了简单组合体的三视图，从左边看得到的图形是左视图．22．如图，该几何体的俯视图是（）A．B．C．D．【来源】湖北省黄石市2018年中考数学试卷【答案】A点睛：此题主要考查了简单几何体的三视图，关键是掌握所看的位置。

2018有关中考数学试题分类汇编-投影与视图

1. （2010年浙江省东阳县）张家界国际乡村音乐周活动中，来自中、日、美的三名音乐家准备在同一节目中依次演奏本国的民族音乐，若他们出场先后的机会是均等的，则按“美—日—中”顺序演奏的概率是（） A 、61 B 、 31 C 、 121 D 32【关键词】概率【答案】A 2．（2010年山东省济宁市）某校举行以“保护环境，从我做起”为主题的演讲比赛．经预赛，七、八年级各有一名同学进入决赛，九年级有两名同学进入决赛．前两名都是九年级同学的概率是 .【关键词】事件与概率【答案】163．（2010年山东省青岛市）一个口袋中装有10个红球和若干个黄球．在不允许将球倒出来数的前提下，为估计口袋中黄球的个数，小明采用了如下的方法：每次先从口袋中摸出10个球，求出其中红球数与10的比值，再把球放回口袋中摇匀．不断重复上述过程20次，得到红球数与10的比值的平均数为0.4．根据上述数据，估计口袋中大约有个黄球．【关键词】概率【答案】154.（2010年福建省晋江市）下列事件中，是确定事件的是( ) . A.打雷后会下雨 B. 明天是睛天 C. 1小时等于60分钟 D.下雨后有彩虹【关键词】确定事件【答案】C5.（2010年广东省广州市）从图2的四张印有汽车品牌标志图案的卡片中任取一张，取出印有汽车品牌标志的图案是中心对称称图形的卡片的概率是（）图2A ．41B ．21C ．43D ．1【关键词】中心对称图形概率【答案】A6.（2010年四川省眉山市）下列说法不正确的是 A ．某种彩票中奖的概率是11000，买1000张该种彩票一定会中奖 B ．了解一批电视机的使用寿命适合用抽样调查C ．若甲组数据的标准差S 甲=0.31，乙组数据的标准差S 乙=0.25，则乙组数据比甲组数据稳定D ．在一个装有白球和绿球的袋中摸球，摸出黑球是不可能事件【关键词】事件与概率、数据的收集与分析【答案】A7.(2010年浙江省绍兴市)根据第六届世界合唱比赛的活动细则,每个参赛的合唱团在比赛时须演唱4首歌曲.爱乐合唱团已确定了2首歌曲,还需在A ,B 两首歌曲中确定一首,在C ,D 两首歌曲中确定另一首,则同时确定A ,C 为参赛歌曲的概率是_______________. 【答案】41 8（2010年宁德市）下列事件是必然事件的是（）． A.随意掷两个均匀的骰子，朝上面的点数之和为6 B.抛一枚硬币，正面朝上C.3个人分成两组，一定有2个人分在一组D.打开电视，正在播放动画片【答案】C9\(2010年滨州).某电视台在2010年春季举办的青年歌手大奖赛活动中,得奖选手由观众发短信投票产生,并对发短信者进行抽奖活动.一万条短信为一个开奖组,设一等奖1名,二等奖3名, 三等奖6名.王小林同学发了一条短信,那么他获奖的概率是 . 【答案】110009.(2010年山东聊城)一个材质均匀的正方体的六个面上分别标有字母A 、B 、C ，其展开图如图所示随机抛掷此正方体，A 面朝上的概率是______________.【关键词】概率【答案】1310、（2010年宁波市）从1－9这九年自然数中任取一个，是2的倍数的概率是（） A 、92 B 、94 C 、95 D 、32【关键词】概率【答案】B 11．（2010年山东省济宁市）某校举行以“保护环境，从我做起”为主题的演讲比赛．经预赛，七、八年级各有一名同学进入决赛，九年级有两名同学进入决赛．前两名都是九年级同学的概率是 .【关键词】事件与概率【答案】1612．(2010年北京崇文区) 在 6张完全相同的卡片上分别画上线段、等边三角形、平行四边形、直角梯形、正方形和圆．在看不见图形的情况下随机摸出1张，这张卡片上的图形是中心对称图形的概率是（）A ．61 B ．31C ．21 D ．32 【关键词】中心对称、概率【答案】D13.（2010年毕节地区）在盒子里放有三张分别写有整式1a +、2a +、2的卡片，从中随机抽取两张卡片，把两张卡片上的整式分别作为分子和分母，则能组成分式的概率是( )．A .13 B . 23 C . 16 D . 34【关键词】事件的概率和整式的概念【答案】B 14．（2010年门头沟区）小明要给刚结识的朋友小林打电话，他只记住了电话号码的前5位的顺序，后3位是3，6，8三个数字的某一种排列顺序，但具体顺序忘记了，那么小明第一次就拨通电话的概率是A ．121 B ．61 C ．41D ．31 【关键词】概率【答案】B 15．（2010浙江省喜嘉兴市）若自然数n 使得三个数的加法运算“n ＋(n ＋1)＋(n ＋2)”产生进位现象，则称n 为“连加进位数”．例如：2不是“连加进位数”，因为2＋3＋4＝9不产生进位现象；4是“连加进位数”，因为4＋5＋6＝15产生进位现象；51是“连加进位数”，因为51＋52＋63＝156产生进位现象．如果从0，1，2，…，99这100个自然数中任取一个数，那么取到“连加进位数”的概率是（）A ．0.88B ．0.89C ．0.90D ．0.91 【关键词】概率【答案】A 16. (2010年浙江省金华)小明的讲义夹里放了大小相同的试卷共12页，其中语文4页、数学2页、英语6页，他随机地从讲义夹中抽出1页，抽出的试卷恰好是数学试卷的概率为（）A .21B .31C .61D .121 【关键词】概率【答案】C10. （2010年益阳市）有三张大小、形状完全相同的卡片，卡片上分别写有数字1、2、3，从这三张卡片中随机同时抽取两张，用抽出的卡片上的数字组成两位数，这个两位数是偶数的概率是．【关键词】概率【答案】31 11．（2010山东德州）袋子中装有3个红球和5个白球，这些球除颜色外均相同．在看不到球的条件下，随机从袋中摸出一个球，则摸出白球的概率是_____________．【关键词】概率【答案】85 12、不透明的袋子中装有4个红球、3个黄球和5个蓝球，每个球除颜色不同外其它都相同，从中任意摸出一个球，则摸出 ▲ 球的可能性最大关键词：概率答案：蓝13．（2010年山东省青岛市）一个口袋中装有10个红球和若干个黄球．在不允许将球倒出来数的前提下，为估计口袋中黄球的个数，小明采用了如下的方法：每次先从口袋中摸出10个球，求出其中红球数与10的比值，再把球放回口袋中摇匀．不断重复上述过程20次，得到红球数与10的比值的平均数为0.4．根据上述数据，估计口袋中大约有个黄球．【关键词】概率【答案】1514．(2010重庆市)在一个不透明的盒子里装有5个分别写有数字－2，－1，0，1，2的小球，它们除数字不同外其余全部相同. 现从盒子里随机取出一个小球，将该小球上的数字作为点P 的横坐标，将该数的平方作为点P 的纵坐标，则点P 落在抛物线y ＝－x 2＋2x ＋5与x 轴所围成的区域内（不含边界）的概率是_____________.解析：点P 的坐标总共有5种可能，而落在抛物线y ＝－x 2＋2x ＋5与x 轴所围成的区域内有（-1，1），（1，1），（2，4）三种，所求的概念为3/5. 答案：3/5.15．（2010年山东省青岛市）“五·一”期间，某书城为了吸引读者，设立了一个可以自由转动的转盘（如图，转盘被平均分成12份），并规定：读者每购买100元的书，就可获得一次转动转盘的机会，如果转盘停止后，指针正好对准红色、黄色、绿色区域，那么读者就可以分别获得45元、30元、25元的购书券，凭购书券可以在书城继续购书．如果读者不愿意转转盘，那么可以直接获得10元的购书券．（1）写出转动一次转盘获得45元购书券的概率；（2）转转盘和直接获得购书券，你认为哪种方式对读者更合算？请说明理由．【关键词】概率【答案】解：（1）P （获得45元购书券） =112；（2）12345302515121212⨯+⨯+⨯=（元）. ∵15元＞10元，∴转转盘对读者更合算．16.(2010年安徽省B 卷)20.（本小题满分8分）市种子培育基地用A 、B 、C 三种型号的甜玉米种子共1500粒进行发芽试验，从中选出发芽率高的种子进行推广，通过试验知道，C 型号种子的发芽率为80%．根据试验数据绘制了下面两个不完整的统计图（图1、图2）：（1）C 型号种子的发芽数是_________粒；（2）通过计算说明，应选哪种型号的种子进行推广？（精确到1%）（3）如果将所有已发芽的种子放到一起，从中随机取出一粒，求取到C 型号发芽种子的概率．【关键词】统计图概率【答案】（1）480．（2）A 型号种子数为：1500×30％＝450，发芽率＝450420×100％≈93％． B 型号种子数为：1500×30％＝450，发芽率＝450370×100％≈82％．C 型号种子数发芽率是80％．第18题图∴选A 型号种子进行推广．（3）取到C 型号发芽种子的概率＝480370420480++＝12748．17.(2010年安徽省B 卷)22.（本小题满分10分）有3个完全相同的小球，把它们分别标号为1，2，3，放在一个口袋中，随机地摸出一个小球不放回，再随机地摸出一个小球．（Ⅰ）采用树形图法（或列表法）列出两次摸球出现的所有可能结果；（Ⅱ）求摸出的两个球号码之和等于5的概率．【关键词】树状图（列表法）概率【答案】（Ⅰ）法一：根据题意，可以画出如下的树形图：从树形图可以看出，摸出两球出现的所有可能结果共有6种；法二：根据题意，可以列出下表：从上表中可以看出，摸出两球出现的所有可能结果共有6种. （Ⅱ）设两个球号码之和等于5为事件A . 摸出的两个球号码之和等于5的结果有2种，它们是：()()2332，，，.()2163P A ∴==. 18、（2010福建德化）有三张卡片（形状、大小、质地都相同），正面分别写上整式x+1，x ，3。

2018中考图形的投影真题

图形的投影参考答案与试题解析一．选择题（共39小题）1．（2018•扬州）如图所示的几何体的主视图是（）A．B．C．D．【分析】根据从正面看得到的图形是主视图，可得答案．【解答】解：从正面看第一层是两个小正方形，第二层左边一个小正方形，第三层左边一个小正方形，故选：B．2．（2018•十堰）今年“父亲节”佳佳给父亲送了一个礼盒，该礼盒的主视图是（）A． B．C．D．【分析】找出从几何体的正面看所得到的图形即可．【解答】解：由图可得，该礼盒的主视图是左边一个矩形，右面一个小正方形，故选：C．3．（2018•眉山）下列立体图形中，主视图是三角形的是（）A．B．C．D．【分析】根据从正面看得到的图形是主视图，可得图形的主视图．【解答】解：A、C、D主视图是矩形，故A、C、D不符合题意；B、主视图是三角形，故B正确；故选：B．4．（2018•泰州）下列几何体中，主视图与俯视图不相同的是（）A．正方体B．四棱锥C．圆柱D．球【分析】根据主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形进行分析．【解答】解：四棱锥的主视图与俯视图不同．故选：B．5．（2018•江西）如图所示的几何体的左视图为（）A．B．C．D．【分析】根据从左边看得到的图形是左视图，可得答案．【解答】解：从左边看是上大下小等宽的两个矩形，矩形的公共边是虚线，故选：D．6．（2018•泸州）如图是一个由5个完全相同的小正方体组成的立体图形，它的俯视图是（）A．B．C．D．【分析】根据从上面看得到的图形是俯视图，可得答案．【解答】解：从上面看第一列是两个小正方形，第二列是一个小正方形，第三列是一个小正方形，故选：B．7．（2018•广州）如图所示的几何体是由4个相同的小正方体搭成的，它的主视图是（）A．B．C．D．【分析】根据从正面看得到的图形是主视图，可得答案．【解答】解：从正面看第一层是三个小正方形，第二层右边一个小正方形，故选：B．8．（2018•宁波）如图是由6个大小相同的立方体组成的几何体，在这个几何体的三视图中，是中心对称图形的是（）A．主视图B．左视图C．俯视图D．主视图和左视图【分析】根据从上边看得到的图形是俯视图，可得答案．【解答】解：从上边看是一个田字，“田”字是中心对称图形，故选：C．9．（2018•娄底）如图所示立体图形的俯视图是（）A． B． C．D．【分析】找到从上面看所得到的图形即可，注意所有的看到的棱都应表现在俯视图中．【解答】解：从上边看立体图形得到俯视图即可得立体图形的俯视图是，故选：B．10．（2018•黔南州）如图的几何体是由四个大小相同的正方体组成的，它的俯视图是（）A．B．C．D．【分析】找到从上面看所得到的图形即可．【解答】解：从上面可看到从上往下2行小正方形的个数为：2，1，并且下面一行的正方形靠左，故选C．11．（2018•泰安）如图是下列哪个几何体的主视图与俯视图（）A．B．C．D．【分析】直接利用主视图以及俯视图的观察角度结合结合几何体的形状得出答案．【解答】解：由已知主视图和俯视图可得到该几何体是圆柱体的一半，只有选项C符合题意．故选：C．12．（2018•随州）如图是一个由4个相同正方体组成的立体图形，它的左视图是（）A．B．C．D．【分析】根据从左边看得到的图形是左视图，可得答案．【解答】解：从左边看第一层是两个小正方形，第二层左边一个小正方形，故选：D．13．（2018•湘潭）如图所示的几何体的主视图是（）A．B．C．D．【分析】找出从几何体的正面看所得到的图形即可．【解答】解：该几何体的主视图是三角形，故选：C．14．（2018•常德）把图1中的正方体的一角切下后摆在图2所示的位置，则图2中的几何体的主视图为（）A．B．C．D．【分析】根据从正面看得到的图形是主视图，可得答案．【解答】解：从正面看是一个等腰三角形，高线是虚线，故选：D．15．（2018•盐城）如图是由5个大小相同的小正方体组成的几何体，则它的左视图是（）A．B．C．D．【分析】找到从左面看所得到的图形即可，注意所有的看到的棱都应表现在主视图中．【解答】解：从左面看易得第一层有1个正方形，第二层有2个正方形，如图所示：．故选：B．16．（2018•潍坊）如图所示的几何体的左视图是（）A．B．C．D．【分析】根据从左边看得到的图形是左视图，可得答案．【解答】解：从左边看是两个等宽的矩形，矩形的公共边是虚线，故选：D．17．（2018•聊城）如图所示的几何体，它的左视图是（）A．B．C．D．【分析】根据从左边看得到的图形是左视图，可得答案．【解答】解：用左边看是等宽的上下两个矩形，上边的矩形小，下边的矩形大，两矩形的公共边是虚线，故选：D．18．（2018•湖州）如图所示的几何体的左视图是（）A．B．C．D．【分析】根据从左边看得到的图形是左视图，可得答案．【解答】解：从左边看是一个圆环，故选：D．19．（2018•菏泽）如图是两个等直径圆柱构成的“T”形管道，其左视图是（）A．B．C．D．【分析】根据从左边看得到的图形是左视图，可得答案．【解答】解：从左边看如图，故选：B．20．（2018•嘉兴）下列几何体中，俯视图为三角形的是（）A． B．C．D．【分析】根据从上边看得到的图形是俯视图，可得答案．【解答】解：A、俯视图是圆，故A不符合题意；B、俯视图是矩形，故B不符合题意；C、俯视图是三角形，故C符合题意；D、俯视图是四边形，故D不符合题意；故选：C．21．（2018•安徽）一个由圆柱和圆锥组成的几何体如图水平放置，其主（正）视图为（）A．B．C．D．【分析】根据从正面看得到的图形是主视图，可得答案．【解答】解：从正面看上边是一个三角形，下边是一个矩形，故选：A．22．（2018•自贡）下面几何的主视图是（）A．B．C．D．【分析】主视图是从物体正面看所得到的图形．【解答】解：从几何体正面看，从左到右的正方形的个数为：2，1，2．故选B．23．（2018•成都）如图所示的正六棱柱的主视图是（）A．B．C．D．【分析】根据主视图是从正面看到的图象判定则可．【解答】解：从正面看是左右相邻的3个矩形，中间的矩形的面积较大，两边相同．故选：A．24．（2018•广东）如图，由5个相同正方体组合而成的几何体，它的主视图是（）A．B．C．D．【分析】根据主视图是从物体正面看所得到的图形解答即可．【解答】解：根据主视图的定义可知，此几何体的主视图是B中的图形，故选：B．25．（2018•绍兴）有6个相同的立方体搭成的儿何体如图所示，则它的主视图是（）A．B．C．D．【分析】根据从正面看得到的图形是主视图，可得答案．【解答】解：从正面看第一层是三个小正方形，第二层左边一个小正方形，故选：D．26．（2018•永州）如图几何体的主视图是（）A．B．C．D．【分析】依据从该几何体的正面看到的图形，即可得到主视图．【解答】解：由图可得，几何体的主视图是：故选：B．27．（2018•天津）如图是一个由5个相同的正方体组成的立体图形，它的主视图是（）A．B． C．D．【分析】根据从正面看得到的图形是主视图，可得答案．【解答】解：从正面看第一层是三个小正方形，第二层右边一个小正方形，第三层右边一个小正方形，故选：A．28．（2018•连云港）如图是由5个大小相同的正方体搭成的几何体，这个几何体的俯视图是（）A．B．C．D．【分析】根据从上面看得到的图形是俯视图，可得答案．【解答】解：从上面看第一列是两个小正方形，第二列是一个小正方形，第三列是一个小正方形，故选：A．29．（2018•温州）移动台阶如图所示，它的主视图是（）A．B．C．D．【分析】根据从正面看得到的图形是主视图，可得答案．【解答】解：从正面看是三个台阶，故选：B．30．（2018•武汉）一个几何体由若干个相同的正方体组成，其主视图和俯视图如图所示，则这个几何体中正方体的个数最多是（）A．3 B．4 C．5 D．6【分析】易得这个几何体共有2层，由俯视图可得第一层立方体的个数，由主视图可得第二层立方体的可能的个数，相加即可．【解答】解：结合主视图和俯视图可知，左边上层最多有2个，左边下层最多有2个，右边只有一层，且只有1个．所以图中的小正方体最多5块．故选：C．31．（2018•金华）一个几何体的三视图如图所示，该几何体是（）A．直三棱柱B．长方体C．圆锥D．立方体【分析】根据三视图的形状可判断几何体的形状．【解答】解：观察三视图可知，该几何体是直三棱柱．故选：A．32．（2018•临沂）如图是一个几何体的三视图（图中尺寸单位：cm），根据图中所示数据求得这个几何体的侧面积是（）A．12cm2B．（12+π）cm2 C．6πcm2D．8πcm2【分析】根据三视图确定该几何体是圆柱体，再计算圆柱体的侧面积．【解答】解：先由三视图确定该几何体是圆柱体，底面半径是2÷2=1cm，高是3cm．所以该几何体的侧面积为2π×1×3=6π（cm2）．故选：C．33．（2018•衡阳）如图是由5个大小相同的小正方体摆成的立体图形，它的主视图是（）A．B．C．D．【分析】找到从正面看所得到的图形即可，注意所有的看到的棱都应表现在主视图中．【解答】解：从正面看易得第一层有3个正方形，第二层有1个正方形，且位于中间．故选：A．34．（2018•宜宾）一个立体图形的三视图如图所示，则该立体图形是（）A．圆柱B．圆锥C．长方体D．球【分析】综合该物体的三种视图，分析得出该立体图形是圆柱体．【解答】解：A、圆柱的三视图分别是长方形，长方形，圆，正确；B、圆锥体的三视图分别是等腰三角形，等腰三角形，圆及一点，错误；C、长方体的三视图都是矩形，错误；D、球的三视图都是圆形，错误；故选：A．35．（2018•威海）如图是某圆锥的主视图和左视图，该圆锥的侧面积是（）A．25πB．24πC．20πD．15π【分析】求得圆锥的底面周长以及母线长，即可得到圆锥的侧面积．【解答】解：由题可得，圆锥的底面直径为8，高为3，∴圆锥的底面周长为8π，圆锥的母线长为=5，∴圆锥的侧面积=×8π×5=20π，故选：C．36．（2018•南通）一个空间几何体的主视图和左视图都是边长为2cm的正三角形，俯视图是一个圆，那么这个几何体的表面积是（）A．πcm2B．3πcm2C．πcm2D．5πcm2【分析】根据三视图的知识可知该几何体为一个圆锥．又已知底面半径可求出母线长以及侧面积、底面积后即可求得其表面积．【解答】解：综合主视图，俯视图，左视图可以看出这个几何体应该是圆锥，且底面圆的半径为1，母线长为2，因此侧面面积为1×π×2=2π，底面积为π×（1）2=π．表面积为2π+π=3π；故选：B．37．（2018•河北）图中三视图对应的几何体是（）A．B．C．D．【分析】首先画出各个图形的三视图，对照给出的三视图，找出正确的答案；或者用排除法．【解答】解：观察图象可知选项C符合三视图的要求，故选：C．38．（2018•济宁）一个几何体的三视图如图所示，则该几何体的表面积是（）A．24+2πB．16+4πC．16+8πD．16+12π【分析】根据三视图知该几何体是一个半径为2、高为4的圆柱体的纵向一半，据此求解可得．【解答】解：该几何体的表面积为2×•π•22+4×4+×2π•2×4=12π+16，故选：D．39．（2018•衢州）由五个大小相同的正方体组成的几何体如图所示，那么它的主视图是（）A．B．C． D．【分析】得到从几何体正面看得到的平面图形即可．【解答】解：从正面看得到3列正方形的个数依次为2，1，1，故选：C．。

2018年济南市中考数学一轮复习《7.2投影与视图》课件+测试含真题分类汇编解析

仰视图
从下方向上方看物体的投影图像。
不同视图的应用
每种视图都提供了不同的角度和信息，用于更全面地了解和描述物体。以下是常见的视图类型：
1 左视图
视图
从物体右侧观察得到的投影图像。
3 正视图
从物体正面观察得到的投影图像。
4 前视图
从物体前方观察得到的投影图像。
2018年济南市中考数学一轮复习《7.2投影与视图》课件+测试含真题分类汇编解析
本课件旨在介绍投影与视图的相关知识点，包括正交投影、斜投影、俯视图、仰视图、左视图、右视图、正视图、前视图、后视图等内容。配有真题分类汇编解析，帮助学生熟悉考点和解题技巧。最后提供真题模拟测试，巩固应用能力。
1
真题模拟测试
进行一次针对投影与视图的真题模拟测试。
2
答案解析
提供答案解析，帮助学生理解和掌握解题思路。
对投影与视图知识点的全面掌握是数学一轮复习的关键。通过本课件的系列讲解和真题演练，学生可以深入理解投影与视图的概念和应用，做到举一反三。同时，通过真题模拟测试加深对知识点的印象，提高解题技巧和应用能力。
投影与视图概述
投影与视图是几何学中的重要概念，用于描述物体在平面上的投影和不同视角下的图像。正交投影和斜投影是常用的投影方法。视图包括俯视图、仰视图、左视图、右视图、正视图、前视图和后视图。
正交投影
以直角的方式将物体投影到平面上。
斜投影
以斜角的方式将物体投影到平面上。
俯视图
从上方向下方看物体的投影图像。
5 后视图
从物体后方观察得到的投影图像。
真题分类汇编解析
真题分类汇编解析有助于学生熟悉考点和解题技巧，提高应试能力。

2018最新试题资料-2018年中考数学总复习6.3视图与投影精讲试题(河北附答案)

2018年中考数学总复习6.3视图与投影精讲试题（河北附
答案）
5 c 第三节视图与投影
,河北五年中考命题规律)
年份题号考查点考查内容分值总分
20188几何体的三视图已知几何体确定主视图33
20188正方体的展开图还原补图将展开图还原成正方体33
20184几何体的三视图已知三视图，确定几何体33
201810正方体展开图的还原将正方体的展开图折叠还原，求正方体上两点的距离33
201826(2)三视图的相关计算以装有液体的正方体容器倾斜放在水平桌面上为背景，计算液体体积33
命题规律视图、立体图形的展开与折叠在中考中一般设置1道题，分值为2～3分，题型以选择题为主，仅2018年在解答题中考查还原三视图并计算体积．分析近五年河北中考试题可以看出，本时常考类型有(1)判断几何体的三视图；(2)视图的相关计算；(3)正方体展开图的还原及相关计算
,河北五年中考真题及模拟)
视图的识别与相关计算
1．(2018河北中考)如图是由相同的小正方体木块粘在一起的几何体，它的主视图是( A )
,A) ,B) ,c) ,D)
2．(2018沧州一模)如图中的三视图所对应的几何体是( B ) ,A) ,B) ,c) ,D)
3．(2018张家口二模)图中几何体的主视图是( A )
,A) ,B) ,c) ,D)。

2018年中考数学真题分类汇编(第二期)专题35投影与视图试题(含解析)

投影与视图一.选择题1. （2018·湖北随州·3分）如图是一个由4个相同正方体组成的立体图形，它的左视图是（）A．B．C．D．【分析】根据从左边看得到的图形是左视图，可得答案．【解答】解：从左边看第一层是两个小正方形，第二层左边一个小正方形，故选：D．【点评】本题考查了简单组合体的三视图，从左边看得到的图形是左视图．2. （2018·湖北襄阳·3分）一个几何体的三视图如图所示，则这个几何体是（）A．B．C．D．【分析】由主视图和左视图确定是柱体，锥体还是球体，再由俯视图确定具体形状．【解答】解：根据主视图和左视图为矩形判断出是柱体，根据俯视图是三角形可判断出这个几何体应该是三棱柱．故选：C．【点评】此题主要考查了由三视图判断几何体．主视图和左视图的大致轮廓为长方形的几何体为柱体，俯视图为几边形就是几棱柱．3. （2018·湖南郴州·3分）如图是由四个相同的小正方体搭成的立体图形，它的主视图是（）A．B．C．D．【分析】找到几何体的上面看所得到的图形即可．【解答】解：从几何体的上面看可得，故选：B．【点评】此题主要考查了简单几何体的三视图，关键是掌握主视图所看的位置．4. （2018·湖南怀化·4分）下列几何体中，其主视图为三角形的是（）A．B．C．D．【分析】找出四个选项中几何体的主视图，由此即可得出结论．【解答】解：A.圆柱的主视图为矩形，∴A不符合题意；B.正方体的主视图为正方形，∴B不符合题意；C.球体的主视图为圆形，∴C不符合题意；D.圆锥的主视图为三角形，∴D符合题意．故选：D．【点评】本题考查了简单几何体的三视图，牢记圆锥的主视图为三角形是解题的关键．5. （2018•临安•3分）小明从正面观察如图所示的两个物体，看到的是（）A．B．C．D．【分析】分别找出四个选项中图形是从哪个方位看到的，此题得解．【解答】解：A.从上面看到的图形；B.从右面看到的图形；C.从正面看到的图形；D.从左面看到的图形．故选：C．【点评】本题考查了简单组合体的三视图，观察组合体，找出它的三视图是解题的关键．6. （2018•湖州•3分）. 如图所示的几何体的左视图是（）A. B. C. D.【答案】D【解析】从左边看是一个正方形，正方形的左上角是一个小正方形，故选C．7. （2018•嘉兴•3分）下列几何体中，俯视图．．．为三角形的是（）A. （A）B. （B）C. （C）D. （D）.【答案】C【考点】简单几何体的三视图【解析】【解答】Ａ、圆锥的俯视图是一个圆并用圆心，故Ａ不符合题意；Ｂ、长方体的俯视图是一个长方形，故Ｂ不符合题意；Ｃ、直三棱柱的俯视图是三角形，故Ｃ符合题意；Ｄ、四棱锥的俯视图是一个四边形，故Ｄ不符合题意；故答案为C。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

【分析】俯视图指的是在水平投影面上的正投影，通俗的讲是从上面往下面看到的图形．8. （2018•金华、丽水•3分）一个几何体的三视图如图所示，该几何体是（）A. 直三棱柱B. 长方体C. 圆锥D. 立方体【解析】【解答】主视图是三角形的几何图形可能是直三棱柱和圆锥，左视图是长方形的，也只有直三棱柱，故答案为：A。

【分析】考查由简单几何图形的三视图描述几何图形；根据三视图分别对应选项中，判断是否符号，并逐个排除．其中，主视图是三角形的可能是直三棱柱（直三棱柱有一个面是三角形），也可能是圆锥；也可以根据三视图直接得到几何图形的形状。

10.（2018•广西桂林•3分）如图所示的几何体的主视图是（）A. B. C. D.【答案】C【解析】分析：根据主视图是从正面看到的图形，可得答案．详解：从正面看是一个长方形，如图所示：故C选项符合题意，故选：C．点睛：本题考查了三视图的知识，主视图是从物体的正面看得到的视图．10. （2018·黑龙江哈尔滨·3分）六个大小相同的正方体搭成的几何体如图所示，其俯视图是（）A．B．C．D．【分析】俯视图有3列，从左到右正方形个数分别是2，1，2．【解答】解：俯视图从左到右分别是2，1，2个正方形．故选：B．【点评】本题考查了简单组合体的三视图，培养学生的思考能力和对几何体三种视图的空间想象能力．11. （2018·黑龙江龙东地区·3分）如图是由若干个相同的小正方体搭成的一个几何体的主视图和左视图，则组成这个几何体的小正方体的个数不可能是（）A．3 B．4 C．5 D．6【分析】左视图底面有2个小正方体，主视图与左视图相同，则可以判断出该几何体底面最少有2个小正方体，最多有4个．根据这个思路可判断出该几何体有多少个小立方块．【解答】解：左视图与主视图相同，可判断出底面最少有2个，最多有4个小正方体．而第二层则只有1个小正方体．则这个几何体的小立方块可能有3或4或5个．故选：D．【点评】本题考查了由三视图判断几何体，难度不大，主要考查了考生的空间想象能力以及三视图的相关知识．12. （2018·黑龙江齐齐哈尔·3分）三棱柱的三视图如图所示，已知△EFG中，EF=8cm，EG=12cm，∠EFG=45°．则AB的长为4cm．【分析】根据三视图的对应情况可得出，△EFG中FG上的高即为AB的长，进而求出即可．【解答】解：过点E作EQ⊥FG于点Q，由题意可得出：EQ=AB，∵EF=8cm，∠EFG=45°，∴EQ=AB=×8=4（cm）．故答案为：4．【点评】此题主要考查了由三视图解决实际问题，根据已知得出EQ=AB是解题关键．13. （2018·湖北省恩施·3分）由若干个完全相同的小正方体组成一个立体图形，它的左视图和俯视图如图所示，则小正方体的个数不可能是（）A．5 B．6 C．7 D．8【分析】直接利用左视图以及俯视图进而分析得出答案．【解答】解：由左视图可得，第2层上至少一个小立方体，第1层一共有5个小立方体，故小正方体的个数最少为：6个，故小正方体的个数不可能是5个．故选：A．【点评】此题主要考查了由三视图判断几何体，正确想象出最少时几何体的形状是解题关键．14.（2018•福建A卷•4分）某几何体的三视图如图所示，则该几何体是（）A．圆柱 B．三棱柱C．长方体D．四棱锥【分析】根据常见几何体的三视图逐一判断即可得．【解答】解：A.圆柱的主视图和左视图是矩形，但俯视图是圆，不符合题意；B.三棱柱的主视图和左视图是矩形，但俯视图是三角形，不符合题意；C.长方体的主视图、左视图及俯视图都是矩形，符合题意；D.四棱锥的主视图、左视图都是三角形，而俯视图是四边形，不符合题意；故选：C．【点评】本题主要考查由三视图判断几何体，解题的关键是掌握常见几何体的三视图．15. （2018•福建B卷•4分）某几何体的三视图如图所示，则该几何体是（）A．圆柱 B．三棱柱C．长方体D．四棱锥【分析】根据常见几何体的三视图逐一判断即可得．【解答】解：A.圆柱的主视图和左视图是矩形，但俯视图是圆，不符合题意；B.三棱柱的主视图和左视图是矩形，但俯视图是三角形，不符合题意；C.长方体的主视图、左视图及俯视图都是矩形，符合题意；D.四棱锥的主视图、左视图都是三角形，而俯视图是四边形，不符合题意；故选：C．【点评】本题主要考查由三视图判断几何体，解题的关键是掌握常见几何体的三视图．16.（2018•广东•3分）如图，由5个相同正方体组合而成的几何体，它的主视图是（）A．B．C．D．【分析】根据主视图是从物体正面看所得到的图形解答即可．【解答】解：根据主视图的定义可知，此几何体的主视图是B中的图形，故选：B．【点评】本题考查的是简单几何体的三视图的作图，主视图、左视图、俯视图是分别从物体正面、侧面和上面看所得到的图形．17. （2018•海南•3分）下列四个几何体中，主视图为圆的是（）A．B．C．D．【分析】先分析出四种几何体的主视图的形状，即可得出主视图为圆的几何体．【解答】解：A.圆柱的主视图是长方形，故A错误；B.圆锥的主视图是三角形，故B错误；C.球的主视图是圆，故C正确；D.正方体的主视图是正方形，故D错误．故选：C．【点评】本题考查了利用几何体判断三视图，培养了学生的观察能力和对几何体三种视图的空间想象能力．18.（2018•贵州贵阳•3分）如图是一个几何体的主视图和俯视图，则这个几何体是（ A ）（A）三棱柱（B）正方体（C）三棱锥（D）长方体19.（2018•贵州黔西南州•4分）如图的几何体是由四个大小相同的正方体组成的，它的俯视图是（）A．B．C．D．【分析】找到从上面看所得到的图形即可．【解答】解：从上面可看到从上往下2行小正方形的个数为：2，1，并且下面一行的正方形靠左，故选C．【点评】本题考查了三视图的知识，俯视图是从物体的上面看得到的视图．21．（2018年湖南省娄底市）如图所示立体图形的俯视图是（）A． B． C．D．【分析】找到从上面看所得到的图形即可，注意所有的看到的棱都应表现在俯视图中．【解答】解：从上边看立体图形得到俯视图即可得立体图形的俯视图是，故选：B．【点评】本题考查了三视图的知识，掌握所看的位置，注意所有的看到的棱都应表现在视图中．22．（2018湖南湘西州4.00分）如图所示的几何体的主视图是（）A．B．C．D．【分析】根据圆锥体的三视图即可得．【解答】解：圆锥体的主视图是等腰三角形，故选：C．【点评】本题主要考查简单几何体的三视图，解题的关键是掌握常见几何体的三视图．二.填空题1.（2018•山东东营市•3分）已知一个圆锥体的三视图如图所示，则这个圆锥体的侧面积为20π．【分析】先利用三视图得到底面圆的半径为4，圆锥的高为3，再根据勾股定理计算出母线长l为5，然后根据圆锥的侧面积公式：S侧=πrl代入计算即可．【解答】解：根据三视图得到圆锥的底面圆的直径为8，即底面圆的半径r为4，圆锥的高为3，所以圆锥的母线长l==5，所以这个圆锥的侧面积是π×4×5=20π．故答案为：20π【点评】本题考查了圆锥的计算，连接圆锥顶点和底面圆周上任意一点的线段叫做圆锥的母线．连接顶点与底面圆心的线段叫圆锥的高．圆锥的侧面展开图为一扇形，这个扇形的弧长等于圆锥底面的周长，扇形的半径等于圆锥的母线长．掌握圆锥的侧面积公式：S侧=•2πr•l=πrl是解题的关键．也考查了三视图．。
