硬度检查规定及硬度对照表
常用的金属材料性能及硬度对照表正式版
常用的金属材料性能及硬度对照表正式版阀门常用材料阀门通常由阀体、阀盖、阀瓣（闸板）、阀座、阀杆、热片、填料及驱动件（手轮、齿轮箱或气动、电动装置等）组成。
我们称阀体、阀盖的材料为壳体材料（也称主体材料），闸板（阀瓣）、球体、阀座、阀杆、密封座常常称谓内件，此外还有紧固件等。
按主体材料分类，人们常常把阀门分为：非金属材料阀门：如陶瓷阀门、玻璃阀门、塑料阀门。
金属材料阀门：如铜合金阀门、铝合金阀门、铅合金阀门、钛合金阀门、蒙乃尔阀门、铸铁阀门、碳钢阀门、合金钢阀门等。
金属阀体衬旦阀门：如衬铅阀门、衬塑阀门、衬搪瓷阀门。
我们将重点介绍金属材料阀门中的碳钢阀门和合金钢阀门。
壳体常用材料的使用温度范围国产材料（表3—1）表3—1国产材料的使用温度范围2美国ASTM材料（表3—2）二、材料的压力一温度等级1.中国数据(表3-4~表3-19)表34锻钢法兰及阀门的压力一温度等级(9131)注：1.最大允许工作压力指无冲击表压。
2.PN2.0MPa法兰用于200°C以上及PN5.0~ 42.0MPa法兰用于40Oe以上时，应注意不要使法兰承受急剧的外载荷或温度差的变化，以防止发生泄漏。
3.对于中间压力或温度值允许用线性插值法求得。
①工作温度475℃②工作温度500℃③工作温度510C④工作温度435℃⑤此等级是在最大工作540℃温度时的工作压力注：1.当工作温度为表中温度级之间值时，可用内插法决定最大工作压力。
2.当阀门的主要零件有采用塑料、橡胶等非金属材料或力学性能和温度极限低于表中的材料时,不能使用此表3.对表中未列钢种可采用计算方法确定：P一周PN/maxΓ-]2001σ∖式中K。
I1t一计算温度t(C)时的材料许用应力值(MPa)K。
》I—200C时的材料许用应力值(MPa)2美国的有关标准中，1.1类材料的压力一温度等级见表3—6及表3—7。
11类材料包括:A105(a)、A155-70(e)>A350-1F2(d)^A516.70(a)(g)、A675.70>A155-KC70(e)>A216-WCB(a)、A515-70(a)、A537CI.1(d)、A696Gr.C(a)。
硬度对照表
1莫氏硬度【MOHS】矿物抵抗外力摩擦或刻划的能力称为硬度。
一般采用摩氏硬度计来确定矿物的相对硬度。
这个标准是在十九世纪初制定的，它有助于鉴定所用石材的强度和硬度，以便在应用时采取相应的措施。
摩氏硬度计是以十种硬度不同的矿物作标准，用相互比较的方法来确定某种矿物的相对硬度。
莫氏硬度表（Mohs'Scale of hardness）莫氏硬度12345678910代表矿物滑石石墨石膏方解石大理石铜珍珠萤石磷灰石正长石月光石石英水晶黄玉刚玉红宝石蓝宝石铬钨钢金刚石其他常见莫氏硬度：皮肤 1.5硬塑料 2.0指甲 2.5金/银/铝 2.5~3大理石 3.0铜板 3.0贝壳 3.5铂金4~4.5玻璃 5.5牙齿6-7钢挫 6.5锆石7.5石英猫眼9.5碳化硅9.15------------------------------------------------------------2.布氏硬度（HB）（Brinell Hardness）范围为8~650HBW以一定的载荷(一般3000kg)把一定大小（直径一般为10mm）的压头压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为“公斤力/mm2(N/mm2)”。
一般适于测定布氏硬度值小于650的金属材料。
HBS表示压头为淬硬钢球，用于测定布氏硬度值在450以下的材料，如软钢、灰铸铁和有色金属等。
HBW表示压头为硬质合金，用于测定布氏硬度值在650以下的树料。
]------------------------------------------------------------3.洛氏硬度（HR）当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。
它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。
硬度换算表

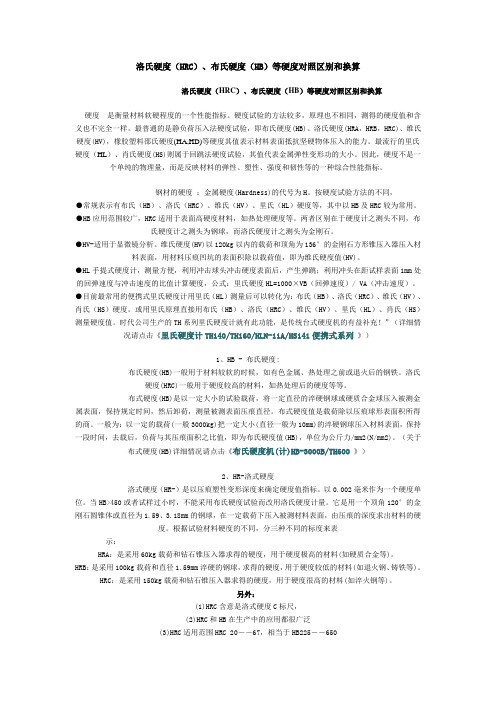

洛氏硬度（HRC）、布氏硬度（HB）等硬度对照区别和换算洛氏硬度（HRC）、布氏硬度（HB）等硬度对照区别和换算硬度是衡量材料软硬程度的一个性能指标。
硬度试验的方法较多，原理也不相同，测得的硬度值和含义也不完全一样。
最普通的是静负荷压入法硬度试验，即布氏硬度(HB)、洛氏硬度(HRA，HRB，HRC)、维氏硬度(HV)，橡胶塑料邵氏硬度(HA,HD)等硬度其值表示材料表面抵抗坚硬物体压入的能力。
最流行的里氏硬度（HL）、肖氏硬度(HS)则属于回跳法硬度试验，其值代表金属弹性变形功的大小。
因此，硬度不是一个单纯的物理量，而是反映材料的弹性、塑性、强度和韧性等的一种综合性能指标。
钢材的硬度：金属硬度(Hardness)的代号为H。
按硬度试验方法的不同，●常规表示有布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）硬度等，其中以HB及HRC较为常用。
●HB应用范围较广，HRC适用于表面高硬度材料，如热处理硬度等。
两者区别在于硬度计之测头不同，布氏硬度计之测头为钢球，而洛氏硬度计之测头为金刚石。
●HV-适用于显微镜分析。
维氏硬度(HV)以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值(HV)。
●HL手提式硬度计，测量方便，利用冲击球头冲击硬度表面后，产生弹跳；利用冲头在距试样表面1mm处的回弹速度与冲击速度的比值计算硬度，公式：里氏硬度HL=1000×VB（回弹速度）/ VA（冲击速度）。
●目前最常用的便携式里氏硬度计用里氏（HL）测量后可以转化为：布氏（HB）、洛氏（HRC）、维氏（HV）、肖氏（HS）硬度。
或用里氏原理直接用布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）、肖氏（HS）测量硬度值。
时代公司生产的TH系列里氏硬度计就有此功能，是传统台式硬度机的有益补充！”（详细情况请点击《里氏硬度计TH140/TH160/HLN-11A/HS141便携式系列》）1、HB - 布氏硬度:布氏硬度(HB)一般用于材料较软的时候，如有色金属、热处理之前或退火后的钢铁。
硬度抗拉强度对照表
抗拉强度≈HV≈HB≈HRC硬度对照表金属材料的硬度是金属材料的重要性能指标之一。
一般硬度越高，耐磨性越好。
常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。
金属材料的硬度硬度是指材料抵抗局部变形，特别是塑性变形、压痕或划痕的能力。
它是衡量材料软硬的指标。
按测试方法的不同，硬度分为三种类型。
①划痕硬度。
主要用于比较不同矿物的软硬程度，方法是选一根一端硬一端软的棒，将被测材料沿棒划过，根据出现划痕的位置确定被测材料的软硬。
定性地说，硬物体划出的划痕长，软物体划出的划痕短。
②压入硬度。
主要用于金属材料，方法是用一定的载荷将规定的压头压入被测材料，以材料表面局部塑性变形的大小比较被测材料的软硬。
由于压头、载荷以及载荷持续时间的不同，压入硬度有多种，主要是布氏硬度、洛氏硬度、维氏硬度和显微硬度等几种。
③回跳硬度。
主要用于金属材料，方法是使一特制的小锤从一定高度自由下落冲击被测材料的试样，并以试样在冲击过程中储存（继而释放）应变能的多少（通过小锤的回跳高度测定）确定材料的硬度。
金属材料最常见到的布氏硬度、洛氏硬度和维氏硬度属于压入硬度，硬度值表示材料表面抵抗另一物体压入时所引起的塑性变形的能力；回跳法（肖氏、里氏）测量硬度，硬度值代表金属弹性变形功能的大小。
布氏硬度Brinell Hardness用直径D的淬火钢球或硬质合金球作压头，以相应的试验力F压入试件表面，经规定的保持时间后，卸除试验力，得到一直径为d 的压痕。
用试验力除以压痕表面积，所得值即为布氏硬度值，符号用HBS或HBW表示。
HBS和HBW的区别是压头的不同。
HBS表示压头为淬硬钢球，用于测定布氏硬度值在450以下的材料，如软钢、灰铸铁和有色金属等。
HBW表示压头为硬质合金，用于测定布氏硬度值在650以下的材料。
同样的试块，当其它试验条件完全相同的情况下，两种试验结果不同，HBW值往往大于HBS值，而且并无定量的规律所循。
2003年以后，我国已经等效采用国际标准，取消了钢球压头，全部采用硬质合金球头。
详细的材料硬度对照表
硬度对照表硬度试验是机械性能试验中最简单易行的一种试验方法。
为了能用硬度试验代替某些机械性能试验，生产上需要一个比较准确的硬度和强度的换算关系。
实践证明，金属材料的各种硬度值之间，硬度值与强度值之间具有近似的相应关系。
因为硬度值是由起始塑性变形抗力和继续塑性变形抗力决定的，材料的强度越高，塑性变形抗力越高，硬度值也就越高。
下面是本站根据由实验得到的经验公式制作的快速计算器，有一定的实用价值，但在要求数据比较精确时，仍需要通过试验测得。
抗拉强度N/mm2维氏硬度布氏硬度洛氏硬度Rm HV HB HRC250 80 76.0270 85 80.7285 90 85.2305 95 90.2320 100 95.0335 105 99.8350 110 105370 115 109380 120 114400 125 119415 130 124430 135 128450 140 133465 145 138480 150 143490 155 147510 160 152530 165 156545 170 162560 175 166575 180 171595 185 176610 190 181625 195 185抗拉强度N/mm2维氏硬度布氏硬度洛氏硬度640 200 190660 205 195675 210 199690 215 204705 220 209720 225 214740 230 219755 235 223770 240 228 20.3785 245 233 21.3800 250 238 22.2820 255 242 23.1835 260 247 24.850 265 252 24.8865 270 257 25.6880 275 261 26.4900 280 266 27.1915 285 271 27.8930 290 276 28.5950 295 280 29.2965 300 285 29.8995 310 295 31.01030 320 304 32.21060 330 314 33.31095 340 323 34.41125 350 333 35.51115 360 342 36.61190 370 352 37.7 抗拉强度N/mm2维氏硬度布氏硬度洛氏硬度1220 380 361 38.81255 390 371 39.81290 400 380 40.81320 410 390 41.81350 420 399 42.71385 430 409 43.61420 440 418 44.51455 450 428 45.31485 460 437 46.11520 470 447 46.915557 480 (456) 47.1595 490 (466) 48.41630 500 (475) 49.11665 510 (485) 49.81700 520 (494) 50.51740 530 (504) 51.11775 540 (513) 51.71810 550 (523) 52.31845 560 (532) 53.01880 570 (542) 53.61920 580 (551) 54.11955 590 (561) 54.71995 600 (570) 55.22030 610 (580) 55.72070 620 (589) 56.32105 630 (599) 56.82145 640 (608) 57.32180 650 (618) 57.8 抗拉强度N/mm2维氏硬度布氏硬度洛氏硬度660 58.3670 58.8680 59.2690 59.7700 60.1720 61.0740 61.8760 62.5780 63.3800 64.0820 64.7840 65.3860 65.9880 66.4900 67.0920 67.5940布氏硬度：测定布氏硬度较准确可靠，但一般HBS只适用于450N/mm2（MPa）以下的金属材料，对于较硬的钢或较薄的板材不适用。
硬度检验方法和规范
硬度检验方法和规范通常是根据金属零件工作时所承受的载荷，计算出金属零件上的应力分布,考虑安全系数,提出对材料的强度要求,以强度要求，以强度与硬度的对应关系，确定零件热处理后应具有大硬度值.为此,硬度时金属零件热处理最重要的质量检验指标，不少零件还时唯一的技术要求。
1、常用硬度检验方法的标准如下：GB230 金属洛氏硬度试验方法GB231 金属布氏硬度试验方法GB1818 金属表面洛氏硬度试验方法GB4340 金属维氏硬度试验方法GB4342 金属显微维氏硬度试验方法GB5030 金属小负荷维氏试验方法2、待检件选取与检验原则如下：为保证零件热处理后达到其图纸技术（或工艺）要求，待检件选取应有代表性，通常从热处理后的零件中选取，能反映零件的工作部位或零件的工作部位硬度的其他部位,对每一个待检件的正时试验点数一般应不少于3个点。
通常连续式加热炉（如网带炉):应在连续生产的网带淬火入回火炉前、回火后入料框前的网带上抽检3－5件/时.且及时作检验记录。
同时，若发现硬度超差，应及时作检验记录。
同时，若发现硬度越差,应及时进行工艺参数调整,且将前1小时段的零件进行隔离处理（如返工、检）。
通常期式加炉(如井式炉、箱式炉）：应在淬火后、回火后均从料框的上、中、下部位抽检6－9件/炉，且及时作检验记录。
同时，若发现硬度超差，应及时进行工艺参数调整，且将该炉次的零件进行隔离处理(如返工、逐检)。
通常感应淬火工艺及感应器与零件间隙精度调整，经首件（或批)感应淬火合格后方可生产，且及时作检验记录.3、硬度测量方法：备注：（1)零件心部或基体硬度，一般按GB230。
GB231或GB4340的试验方法测量。
（2)若确定的硬度试验方法有几种试验力可供选择时,应选用试验条件允许的最大试验力。
4、检验设备与人员：4。
1所有硬度计及标准硬度试块均应在计量部门检定的有效期内使用，不允许在无检定合格证书或超过检定的有效期使用。
4。
2应设立专职检验人员,且经正规培训与考核，具有正式的资格证书；生产线的操作人员检验,应经一定培训，在专职检验人员的认可或指导下进行。
金属材料硬度对照表
金属材料硬度对照表硬度知识一、硬度简介：硬度表示材料抵抗硬物体压入其表面的能力。
它是金属材料的重要性能指标之一。
一般硬度越高，耐磨性越好。
常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。
1.布氏硬度(HB)以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2)。
2.洛氏硬度(HR)当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。
它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。
根据试验材料硬度的不同，分三种不同的标度来表示：HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。
HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。
HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。
3 维氏硬度(HV)以120kg以的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度HV值(kgf/mm2)。
############################################# ################################################ 注：洛氏硬度中HRA、HRB、HRC等中的A、B、C为三种不同的标准，称为标尺A、标尺B、标尺C。
洛氏硬度试验是现今所使用的几种普通压痕硬度试验之一，三种标尺的初始压力均为98.07N(合10kgf)，最后根据压痕深度计算硬度值。
标尺A使用的是球锥菱形压头，然后加压至588.4N(合60kgf)；标尺B使用的是直径为1.588mm(1/16英寸)的钢球作为压头，然后加压至980.7N(合100kgf)；而标尺C使用与标尺A相同的球锥菱形作为压头，但加压后的力是1471N(合150kgf)。
最全的硬度对照、换算表
抗拉强度与硬度上海国华公司专营宝钢产品:冷板、热板、镀锌板. 电话：021-******** 宝钢资源抗拉强度与维氏、布氏、洛氏的硬度对照表根据德国标准DIN50150,以下是常用范围的钢材抗拉强度与维氏硬度、布氏硬度、洛氏硬度的对照表。
硬度试验是机械性能试验中最简单易行的一种试验方法。
为了能用硬度试验代替某些机械性能试验，生产上需要一个比较准确的硬度和强度的换算关系。
实践证明，金属材料的各种硬度值之间，硬度值与强度值之间具有近似的相应关系。
因为硬度值是由起始塑性变形抗力和继续塑性变形抗力决定的，材料的强度越高，塑性变形抗力越高，硬度值也就越高。
下面是本站根据由实验得到的经验公式制作的快速计算器，有一定的实用价值，但在要求数据比较精确时，仍需要通过试验测得。
选用不同品种钢材作塑料模具，其化学成分和力学性能各不相同，因此制造工艺路线不同；同样，不同类型塑料模具钢采用的热处理工艺也是不同的。
本节主要介绍塑料模具的制造工艺路线和热处理工艺的特点。
一、塑料模具的制造工艺路线1.低碳钢及低碳合金钢制模具例如，20，20Cr，20CrMnTi等钢的工艺路线为：下料→锻造模坯→退火→机械粗加工→冷挤压成形→再结晶退火→机械精加工→渗碳→淬火、回火→研磨抛光→装配。
2.高合金渗碳钢制模具例如12CrNi3A，12CrNi4A钢的工艺路线为：下料→锻造模坯→正火并高温回火→机械粗加工→高温回火→精加工→渗碳→淬火、回火→研磨抛光→装配。
3.调质钢制模具例如，45，40Cr等钢的工艺路线为：下料→锻造模坯→退火→机械粗加工→调质→机械精加工→修整、抛光→装配。
4.碳素工具钢及合金工具钢制模具例如T7A～T10A，CrWMn，9SiCr等钢的工艺路线为：下料→锻成模坯→球化退火→机械粗加工→去应力退火→机械半精加工→机械精加工→淬火、回火→研磨抛光→装配。
5.预硬钢制模具例如5NiSiCa，3Cr2Mo（P20）等钢。
塑胶邵氏硬度测量与常见硬度对照表
邵氏硬度测量与常见硬度对照表什么是硬度硬度是物质受压变形程度或抗刺穿能力的一种物理度量方式。
硬度可分相对硬度和绝对硬度。
绝对硬度一般在科学界使用，生产实践中很少用到。
我们通常使用硬度体系为相对的硬度，常用有以下几种标示方法：肖氏（也叫邵氏，邵尔，英文SHORE)、洛氏、布氏三种。
邵氏一般用于橡胶类材料上。
邵氏硬度的测试方法：用邵氏硬度计插入被测材料，表盘上的指针通过弹簧与一个刺针相连，用针刺入被测物表面，表盘上所显示的数值即为硬度值。
洛氏硬度的测试方法：用试验钢球能在被测物上砸上痕迹时硬度计表盘上所显示的数值即为硬度值。
洛氏硬度约是布氏硬度的十倍，两者一般用于金属材料上。
因测试方法不同邵氏硬度与洛氏硬度、布氏硬度没有换算方式，但用洛氏硬度计测过硬橡胶，当时数据是：邵氏硬度90 洛氏硬度27 。
邵氏硬度简介一般手感弹性比较大或者说偏软的制品，测试人员可以直接判断用邵氏A硬度计测试，如：文具类胶水瓶，TPU TPR 塑料膜袋等制品。
而手感基本没什么弹性或者说偏硬的就可以用邵氏D硬度计进行测试，如：PC ABS PP 等制品。
如果度数是邵氏Axx，说明硬度相对不高，如果是邵氏Dxx说明其硬度相对较高。
补充: 邵氏的单位不够全面: 1.A型的单位表达是:HA 2.D型单位表达就是:HD邵氏硬度计邵氏硬度计用途邵氏硬度计用于橡胶类产品邵氏硬度值测量。
邵氏硬度计(3张)原理具有一定形状的钢制压针﹐在试验力作用下垂直压入试样表面﹐当压足表面与试样表面完全贴合时﹐压针尖端面相对压足平面有一定的伸出长度L(即压针扎进被测物的深度)，以L值的大小来表征邵氏硬度的大小，L值越大﹐表示邵尔硬度越低﹐反之越高。
我国在这方面标准采用HA和HD两种，其中HA为较软橡胶类硬度参数(采用35度锥角的压针)，HD为较硬的橡胶或塑料硬度参数(采用30度锥角的压针)。
计算公式为HA=100-L/0.025和HD=100-L/0.025。
硬度知识介绍及硬度对照表
硬度知识介绍及硬度对照表硬度试验的方法较多，原理也不相同，测得的硬度值和含义也不完全一样。
最普通的是静负荷压入法硬度试验，即布氏硬度（HB）、洛氏硬度（HRA，HRB，HRC）、维氏硬度（HV），橡胶塑料邵氏硬度（HA,HD）等硬度其值表示材料表面抵抗坚硬物体压入的能力。
最流行的里氏硬度（HL）、肖氏硬度（HS）则属于回跳法硬度试验，其值代表金属弹性变形功的大小。
因此，硬度不是一个单纯的物理量，而是反映材料的弹性、塑性、强度和韧性等的一种综合性能指标。
钢材的硬度：金属硬度（Hardness）的代号为H。
按硬度试验方法的不同，常规表示有布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）硬度等，其中以HB及HRC较为常用。
HB应用范围较广，HRC适用于表面高硬度材料，如热处理硬度等。
两者区别在于硬度计之测头不同，布氏硬度计之测头为钢球，而洛氏硬度计之测头为金刚石。
HV-适用于显微镜分析。
维氏硬度（HV）以120kg以内的载荷和顶角为136的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值（HV）。
HL手提式硬度计，测量方便，利用冲击球头冲击硬度表面后，产生弹跳；利用冲头在距试样表面1mm处的回弹速度与冲击速度的比值计算硬度，公式：里氏硬度HL=1000VB（回弹速度）/V A（冲击速度）。
目前最常用的便携式里氏硬度计用里氏（HL）测量后可以转化为：布氏（HB）、洛氏（HRC）、维氏（HV）、肖氏（HS）硬度。
或用里氏原理直接用布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）、肖氏（HS）测量硬度值。
布氏硬度（HB）一般用于材料较软的时候，如有色金属、热处理之前或退火后的钢铁。
洛氏硬度（HRC）一般用于硬度较高的材料，如热处理后的硬度等等。
1、HB-布氏硬度:布氏硬度（HB）是以一定大小的试验载荷，将一定直径的淬硬钢球或硬质合金球压入被测金属表面，保持规定时间，然后卸荷，测量被测表面压痕直径。
