电容式触摸屏的工作原理与多点触控技术
电容屏原理最详细的解说
和on-cell具有明显的优势，仅在轻薄化上略逊于in-cell， 但随着切割及强化工艺提升，差距将会不断缩小;在厂商 布局层面，OGS工艺门槛较低，更有利于传统触控模组 厂商和盖板厂商进行整合， 未来发展空间十分广阔
OGS全贴合技术：使得其拥有了非常好的透光性，使屏幕亮度 提升，屏幕显示更加通透
缺点
透过率没有G+G的高。
CTP结构(G+G)
结构 特点
Cover Glass +Glass Sensor
OCA
此结构使用一层Glass Sensor，ITO图案一般 为菱形和矩形 ，支持真实多点。
优点
准确度度较高，透光性高，手写效果好，支持真实多点；
缺点
开模成本高，打样周期长，可替代性差；受撞击Glass sensor 易损坏， 并且Glass sensor不能做异形；厚度较厚，一般厚度为1.37mm
• 电容触摸屏检测原理
当手指触摸在金属层上时，由于人体电场，用户和触摸屏表面形成以一 个耦合电容，对于高频电流来说，电容是直接导体 ，会影响电路整体电 容特性。简单的说就是利用人体的电流感应进行工作；
电容屏分类
表面电容式 感应电容式 自电容式(可实现单点+手势)
投射电容式 互电容式（可实现多点）
互电容式-原理
用ITO制作横向电极与纵向电极，它与自容的区别是两组电
极交叉的地方将会形成电容，也即这两组电极分别构成了 电容的两极。 当手指触摸到电容屏时，影响了触摸点附近两个电极之间 的耦合，从而改变了这两个电极之间的电容量。检测互电 容大小时，横向的电极依次发出激励信号，纵向的所有电 极同时接收信号，这样可以得到所有横向和纵向电极交汇 点的电容值大小，即整个触摸屏的二维平面的电容大小。 当人体手指接近时，会导致局部电容量减少，根据触摸屏 二维电容变化量数据，可以计算出每一个触摸点的坐标。 就因此，屏上即使有多个触摸点，也能计算出每个触摸点 的真实坐标。
手机屏幕感应原理
手机屏幕感应原理手机屏幕感应原理是指手机屏幕能够实时检测和响应用户触摸的动作，并将其转化为电信号传递给手机系统。
目前手机屏幕主要采用电容式触摸屏幕技术，其原理是利用触摸面板上的导电层和控制电路来实现对用户触摸操作的感应。
具体原理如下：一、电容式触摸屏幕构造电容式触摸屏分为玻璃表层、触摸感应层、显示屏和控制电路四个部分。
其中触摸感应层由玻璃或薄膜形成，表面涂有单层或多层导电材料，如导电玻璃或电导膜。
二、感应原理1. 静电感应式电容式触摸屏幕利用静电感应的原理来实现对用户的触摸感应。
当人的手指接触到屏幕时，由于人体带有电荷，会改变触摸屏幕上的电场分布情况，使电场发生变化。
触摸感应层上有的导电薄膜或导电玻璃会在屏幕上形成一个与手指产生的电荷相等但相反的电荷，因此电荷之间会发生排斥作用，从而使触摸感应层的电容发生变化。
2. 容量变化法电容式触摸屏幕还可以通过测量电容的变化来感应用户的触摸操作。
当手指触摸屏幕时，会改变两个电极之间的电容值。
电容与电极之间的距离以及电介质的介电常数有关，而电介质通常是玻璃或空气。
当手指接触到屏幕时，手指和电极之间的距离变小，因此电容值也会相应减小。
三、信号传输与处理电容式触摸屏幕通过触摸感应层上的导电材料将触摸行为转化为电信号，并将其传递给控制电路。
1. 多点触控技术现代手机屏幕往往支持多点触控技术，即能够同时感应到多个触摸点的位置。
这是通过在触摸感应层上设置多个导电电极来实现的。
当多个触摸点同时出现在屏幕上时，电容式触摸屏幕会实时监测和计算每个触摸点的位置，并将其传递给控制电路。
2. 信号处理控制电路会接收到从触摸感应层传递过来的电信号，并通过对信号进行处理和解析，确定用户的触摸点位置以及相应的操作反馈。
然后，将这些信息传递给手机系统，以便进行相应的操作，如屏幕调整、界面切换、图形放大缩小等。
总结起来，手机屏幕感应原理是基于电容式触摸屏的工作原理。
通过感应手指的电荷、电容值的变化等来实时检测和响应用户的触摸操作，从而完成相应的功能。
电容屏的原理
电容屏的原理
电容屏是一种采用电容感应原理的触摸屏技术，它的原理是利用人体的电容特
性来实现触摸操作。
电容屏通过感应人体手指的电荷变化，从而实现对屏幕的操作。
电容屏的原理相对于传统的电阻屏来说更加灵敏、响应速度更快，因此在现代智能设备中得到了广泛的应用。
电容屏的原理主要包括静电感应原理和电容感应原理。
静电感应原理是通过感
应手指的静电场来实现触摸操作，而电容感应原理则是通过感应手指的电容变化来实现触摸操作。
在这两种原理中，电容感应原理是目前主流的触摸屏技术，因为它可以实现多点触摸和手指的精准定位，更加符合现代智能设备对触摸屏的要求。
电容屏的原理是基于电容的物理特性来实现的。
电容是一种储存电荷的元件，
它的大小与电荷量成正比，与电压成反比。
在电容屏中，屏幕表面覆盖着一层导电材料，当手指触摸屏幕时，手指会改变屏幕的电容量，从而引起电荷的变化。
传感器会检测这种电容变化，并将其转化为电信号，最终实现对屏幕的操作。
电容屏的原理使得触摸操作更加灵敏和精准。
相比于传统的电阻屏，电容屏可
以实现更快的响应速度和更高的触摸精度，这使得用户可以更加方便地进行手势操作、多点触摸和手写输入。
因此，电容屏已经成为了现代智能设备的标配，包括手机、平板电脑、触摸一体机等。
总的来说，电容屏的原理是基于电容感应原理，利用人体的电容特性来实现触
摸操作。
它的灵敏度和精准度远远超过了传统的电阻屏，成为了现代智能设备的主流触摸屏技术。
随着科技的不断发展，电容屏的原理也在不断改进和完善，为用户带来更加便捷、流畅的触摸体验。
电容触控原理
电容触控原理电容触控技术是一种利用电容变化来实现触摸操作的技术。
它广泛应用于手机、平板电脑、电视、汽车导航系统等各种电子产品中。
电容触控技术的原理是利用电容的变化来感知触摸操作，其优点是灵敏度高、响应速度快、操作舒适、外观设计灵活多样等。
电容触控原理的核心是电容的变化。
电容是指导体之间的电荷储存能力，当手指触摸屏幕时，人体会带有一定的电荷，导致电容的变化。
通过检测电容的变化，就可以感知到触摸操作的位置和动作。
电容触控技术主要分为静电感应和电容耦合两种类型。
静电感应技术是利用电场感应原理来实现触摸操作的。
屏幕上覆盖着一层导电材料，当手指触摸屏幕时，会改变屏幕上的电场分布，从而引起电容的变化。
通过检测电容的变化，就可以确定触摸操作的位置和动作。
静电感应技术的优点是灵敏度高、响应速度快、适用于大尺寸触摸屏等。
电容耦合技术是利用电容耦合效应来实现触摸操作的。
屏幕上覆盖着一层电容板，当手指触摸屏幕时，会改变电容板的电容值，从而感知触摸操作。
电容耦合技术的优点是灵敏度高、耐磨损、适用于曲面屏幕等。
除了以上两种主要的电容触控技术，还有一些衍生的技术，如双层电容技术、多点触控技术等，它们都是基于电容的变化来实现触摸操作的。
总的来说，电容触控技术是一种利用电容的变化来感知触摸操作的技术，其原理是通过检测电容的变化来确定触摸操作的位置和动作。
电容触控技术具有灵敏度高、响应速度快、操作舒适、外观设计灵活多样等优点，因此被广泛应用于各种电子产品中。
随着科技的不断进步，电容触控技术也在不断创新和发展，相信在未来会有更多更先进的电容触控技术出现，为人们带来更便捷、更舒适的触摸操作体验。
电容式触摸按键原理
电容式触摸按键原理
电容式触摸按键是一种通过感应触摸物体的电容值来实现触发动作的技术。
它基于电容效应原理，即当两个电极之间存在电容时，触摸这些电极会改变其电容值。
这种按键通常由两个电极组成：一个触摸电极和一个地电极。
触摸电极常常是一个平面的金属片，而地电极则是一个用于悬浮触摸电极上方的导体。
当没有触摸时，两个电极之间的电容值较高。
但一旦有物体触摸到触摸电极上，物体与触摸电极之间形成了一个电场耦合。
这个电场耦合导致电容值降低，进而触发了按键。
具体来说，内部电路会不断测量电容值，并与设定的阈值进行比较。
当电容值超过阈值，就会判断为触摸操作。
这时，按键控制器会发送一个信号，实现所需的功能，比如触发一个开关动作或发送一个指令。
电容式触摸按键的优势在于不需要实际的物理运动，因此寿命更长、耐用性更强。
此外，它还可以实现一些高级功能，比如多点触控和手势识别。
由于这些优点，电容式触摸按键已经广泛应用于各种电子设备中，如智能手机、平板电脑、家电等。
手机电容连点器工作原理

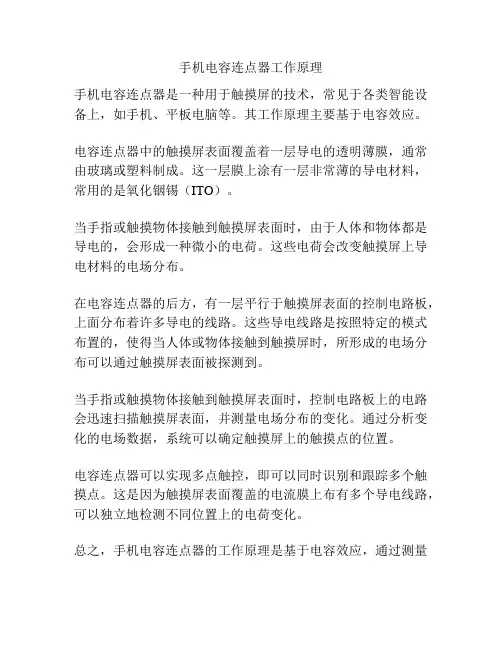

手机电容连点器工作原理
手机电容连点器是一种用于触摸屏的技术，常见于各类智能设备上，如手机、平板电脑等。
其工作原理主要基于电容效应。
电容连点器中的触摸屏表面覆盖着一层导电的透明薄膜，通常由玻璃或塑料制成。
这一层膜上涂有一层非常薄的导电材料，常用的是氧化铟锡（ITO）。
当手指或触摸物体接触到触摸屏表面时，由于人体和物体都是导电的，会形成一种微小的电荷。
这些电荷会改变触摸屏上导电材料的电场分布。
在电容连点器的后方，有一层平行于触摸屏表面的控制电路板，上面分布着许多导电的线路。
这些导电线路是按照特定的模式布置的，使得当人体或物体接触到触摸屏时，所形成的电场分布可以通过触摸屏表面被探测到。
当手指或触摸物体接触到触摸屏表面时，控制电路板上的电路会迅速扫描触摸屏表面，并测量电场分布的变化。
通过分析变化的电场数据，系统可以确定触摸屏上的触摸点的位置。
电容连点器可以实现多点触控，即可以同时识别和跟踪多个触摸点。
这是因为触摸屏表面覆盖的电流膜上布有多个导电线路，可以独立地检测不同位置上的电荷变化。
总之，手机电容连点器的工作原理是基于电容效应，通过测量
触摸屏表面的电场分布变化来确定触摸点的位置，从而实现触摸操作的识别和跟踪。
手机触摸屏原理
手机触摸屏原理
手机触摸屏原理是一种利用触摸板和感应器相互作用的技术，使用户能够通过手指直接与手机屏幕进行交互的现代化技术。
触摸屏的原理主要基于两种不同的技术，即电阻式触摸屏和电容式触摸屏。
电阻式触摸屏利用一个由许多透明导电层形成的网格状结构，这些导电层在X和Y轴方向交叉，分别称为X轴和Y轴。
当用户的手指触摸屏幕时，手指会压在两个导电层之间造成电阻变化。
这个压力的变化会在触摸屏的控制电路中产生一个电流变化，然后通过电子处理器将该变化转化为坐标信息，以确定触摸的位置。
然后，手机通过识别这些位置信息来执行相应的操作。
电容式触摸屏则利用了人体电容的原理。
在屏幕的表面涂有透明的导电物质，并在屏幕的四个角上放置了四个感应电极。
当用户的手指触摸屏幕时，屏幕上的导电物质会形成一个电容。
这个电容会引起感应电极中的电荷变化。
电荷变化的大小和位置会通过电子处理器分析后转化为屏幕上的坐标信息，从而确定用户的触摸位置。
手机再通过识别这些位置信息来执行相应的操作。
这两种触摸屏原理都具有各自的优势和适用场景。
电阻式触摸屏相对便宜，并且可以使用手指、手套或者任何精确物体进行触摸。
而电容式触摸屏则更加灵敏，支持多点触控，可以实现更复杂的手势操作。
总的来说，手机触摸屏原理通过感应用户手指的触摸动作并将其转化为电信号，再通过电子处理器进行解析和识别，从而实现与手机屏幕的交互操作。
这项技术的发展不仅使得手机的使用更加便捷和直观，也推动了大屏幕智能设备的普及和多点触控技术的发展。
电容触摸屏工作原理ppt课件
电容触屏的相关介绍 电容触屏的结构探究
单层ITO 单面双层ITO 双面单层ITO
电容式触屏的分类及工作原理
自生电容式触摸屏 互电容式触摸屏
信号检测触摸屏位置中心坐标算法
1.1触摸屏在电子领域的发展
电阻式 触摸屏 的出现
1997年摩托罗拉PalmPilot 掌上电脑出现，电阻式触摸 屏，触摸笔输入，不精确
投射电容式（感应电容） 采用一个或多个精心设计，被蚀烛的ITO，这些 ITO层通过蛀蚀形成多个水平和垂直电极
自感应电容式 互感应电容式
平行边电容器
平行班电容器原理 两个带点的导体相互靠近会形成电容
平行板电容的定义 电容C：正比于相对面积A，正比于两导体间的介 质的介电常量K，反比于两导体的相对距离d
FPC：Flexible Printed Circuit 软性 线路板，聚酰亚胺或聚酯薄膜为基 材制成的一种具有高度可靠性，绝 佳的可挠性印刷电路
优点：成本 低，透过率 高，缺点： 抗干扰能力 差
2.2单面双层ITO
优点：性能 好，良率高
缺点：成本 较高
2.3双面单层ITO
优点：性能好，抗静电能力强 缺点：抗干扰能力差
2.4轴坐标式感应单元矩阵
轴坐标式 感应单元
分立的行 和列
以两个交 叉的滑条 实现
X轴滑条
Y轴滑条
检测每一 格感应单 元的电容 变化
行sensor组成Y轴 列sensor组成X轴 行和列在不同的轴
3.电容触屏分类
表面电容式 有一个普通的ITO层和一个金属边框，当一根手 指触摸屏幕时，从板面上放出电荷，感应在触 屏 的四角完成，不需要复杂的ITO图案
3.4触摸屏位置中心坐标算法
找到电容最大值和相应 的列Pi, i
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电容式触摸屏的工作原理与多点触控技术
电容式触摸屏作为当今最常用的触摸屏技术之一，广泛应用于智能
手机、平板电脑和其他电子设备中。
它通过感应人体手指的电荷来实
现触摸操作，并且可以支持多点触控技术，实现多点操作和手势识别。
本文将详细介绍电容式触摸屏的工作原理和多点触控技术。
一、电容式触摸屏的工作原理
电容式触摸屏由触摸面板和控制电路两部分组成。
触摸面板一般由
导电的玻璃或薄膜材料制成，上面涂有透明的导电层。
传感器阵列或
电容传感芯片则作为控制电路的核心。
当手指触摸触摸屏表面时，由于人体的电荷，手指和导电层会形成
一个电容。
控制电路会传递微弱的电流到导电层，此时，形成的电场
会发生改变。
通过测量这个电容变化，触摸屏可以确定手指的位置。
具体来说，电容式触摸屏采用了两种不同的工作方式：静电感应和
电荷耦合。
1. 静电感应：静电感应是电容式触摸屏的基本工作原理。
触摸屏上
的导电层形成了一个电场，当有物体进入此电场时，导电层上的电荷
会发生变化，从而检测到触摸位置。
2. 电荷耦合：电荷耦合是一种更现代化的电容式触摸屏技术。
触摸
面板和导电层之间有一层绝缘层，电荷通过绝缘层传递到导电层，然
后被检测到。
相比静电感应，电荷耦合可以提供更高的灵敏度和精确度。
二、多点触控技术
电容式触摸屏支持多点触控技术，使用户可以实现多个手指同时操作屏幕。
这种技术的实现依赖于两种主要方法：基于电容耦合和基于传感器阵列。
1. 基于电容耦合的多点触控：在基于电容耦合的触摸屏上，屏幕表面的导电层是横向和纵向形成交叉的电容线圈。
当多个手指同时触摸屏幕时，每个手指会影响到不同的电容线圈，通过检测这些线圈的电荷变化，触摸屏可以确定多个手指的位置。
2. 基于传感器阵列的多点触控：基于传感器阵列的触摸屏将传感器分布在整个屏幕下方。
当手指触摸屏幕时，每个触摸点都可以检测到对应的位置。
通过分析多个触摸点的位置和变化，触摸屏可以实现多点触控和手势识别。
三、电容式触摸屏的优势和应用
电容式触摸屏相比其他触摸屏技术具有以下几个优势：
1. 灵敏度高：电容式触摸屏对触摸手势的反应速度非常快，可以实现流畅的滑动和操作。
2. 高精度：电容式触摸屏可以实现高精度的定位，可以识别细微的操作。
3. 多点触控：支持多点触控技术，用户可以同时使用多个手指进行操作，方便快捷。
电容式触摸屏广泛应用于各种电子设备中，如智能手机、平板电脑、车载导航系统等。
其高灵敏度和高精度的特点使得用户可以更加方便
地进行交互操作，提升了设备的易用性和用户体验。
结论
电容式触摸屏凭借其灵敏度高、精度高和多点触控等特点，成为了
目前智能电子设备中应用最为广泛的触摸屏技术之一。
随着技术的不
断发展，电容式触摸屏将会在未来得到更大的应用和改进，为用户带
来更好的交互体验。
