石墨烯的制备方法及表征研究李惠茗,张鹏云,李春新(甘肃省化工研究院,甘肃兰州 730020)摘要:石墨烯是一种新型二维碳纳米材料,具有许多独特的理化性质。
本文重点综述了目前石墨烯制备的主要方法,分析了各种制备方法的特点,对石墨烯表征手段进行了概述,并展望了其发展前景。
关键词:石墨烯;制备;表征中图分类号:O 613.71 文献标识码:A 文章编号:1671-5322(2010)03-0032-07收稿日期:2010-06-14基金项目:甘肃省精细化学品合成工艺和工程技术创新平台研究资助项目(094T T P A 001)作者简介:李惠茗(1975-),女,河北石家庄市人,工程师,主要研究方向为精细化工。
每隔几年,总会有一些具有特殊性质的材料被发现并引起科学界的轰动,比较典型的例子是高温超导体及碳纳米管的发现。
而于2004年被发现的石墨烯[1],由于具有许多特殊的性质,一经发现即毫无疑问地成为目前材料科学界的研究热点。
它的出现彻底颠覆了70年前由L a n d a u 和P e i e r l s 提出的绝对二维晶体是热力学不稳定的且不可能存在的传统理论。
石墨烯是由碳原子按正六边形紧密排列成蜂窝状晶格的单层二维平面结构。
因为可以由石墨烯卷成零维的富勒烯及一维的碳纳米管以及堆积成三维的石墨,所以它被称之为“碳材料之母”。
石墨烯结构非常稳定,各碳原子之间的连接非常柔韧,当施加外部机械力时,碳原子面就弯曲变形,从而使碳原子不必重新排列来适应外力而保持结构稳定。
这种稳定的晶格结构使碳原子具有优秀的导热性[3000W/(m ·K )]。
石墨烯最大的特性是其电子的运动速度达到了光速的1/300,远远超过了电子在一般导体中的运动速度,是目前已知材料中电子传导速率最快的,其室温下的电子迁移率可达15000c m 2/(V ·s )[2]。
石墨烯还表现出了完美的量子隧道效应、零质量的狄拉克费米子行为及异常的半整数量子霍尔效应[3]。
石墨烯的制备方法及其性能表征研究
石墨烯的制备方法及其性能表征研究石墨烯是一种二维晶体材料，由单层碳原子构成的六角形排列。
它具有许多特殊的物理和化学性质，如极高的导电性和热导率、强的力学性能和化学稳定性等。
这些性质使得石墨烯在电子学、光电器件、催化、传感器、储能等领域具有广泛的应用前景。
本文主要介绍石墨烯的制备方法及其性能表征研究。
石墨烯的制备方法有多种，如机械剥离法、化学气相沉积法、热分解法、还原氧化石墨烯法等。
其中，机械剥离法是最早的一种方法，它是通过粘贴胶带或用一个针尖插入石墨进行石墨片剥离得到单层石墨烯。
这种方法简单易行，但是只能得到小面积的石墨烯晶体，并且剥离过程中会引入大量缺陷。
化学气相沉积法是一种比较常用的石墨烯制备方法。
它可以通过将金属衬底（如铜、镍等）置于高温下，加入一定的碳源（如甲烷、乙烯等）和氢气，使得石墨烯生长在金属下方，并在后续步骤中通过化学腐蚀去除金属衬底得到石墨烯。
热分解法则是将高温下的芳香烃分子裂解成碳原子，生成石墨烯的方法。
这种方法可以得到高品质的石墨烯，并适合进行大规模合成。
还原氧化石墨烯法则是将氧化的石墨烯还原成石墨烯。
这种方法可以通过化学还原、热还原等方式实现，但仍然存在一定的缺陷和挑战。
石墨烯的性能表征研究主要包括光学、电学、力学等方面。
这些性质的测试需要使用一系列的实验技术和仪器，如拉曼光谱、透射电镜、扫描电子显微镜、压电力学仪等。
拉曼光谱是石墨烯最常用的表征手段之一，它可以通过检测碳原子之间的振动模式获取石墨烯晶体结构的相关信息。
透射电镜则可以用来观察石墨烯的颗粒大小、形貌和晶体结构等，是一种非常常用的性能表征方法。
扫描电子显微镜和压电力学仪则可以用来研究石墨烯的力学性能、导电性能等。
在石墨烯的应用方面，目前已经涌现出了许多有趣的研究成果。
石墨烯晶体的高导电性和热导率使得其成为一种优秀的传感元件，如可以应用于气体和生物传感器等领域。
此外，石墨烯的力学性能也很优异，有望作为一种高强度材料应用于多种机械领域。
石墨烯表征方法
石墨烯表征方法石墨烯是一种由碳原子构成的二维材料，具有极高的导电性和热导性，以及出色的机械强度和柔韧性。
由于石墨烯的独特性质，人们对其进行了广泛的研究和应用。
为了更好地理解和表征石墨烯材料，科学家们开发了多种表征方法。
一、原子力显微镜(AFM)原子力显微镜是一种常用的石墨烯表征方法之一。
它通过探测表面的力与距离关系，可以获得石墨烯的拓扑结构和力学性质。
AFM可以实现纳米级的分辨率，可以直接观察到石墨烯的原子级结构。
同时，AFM还可以测量石墨烯的厚度，从而确定其层数。
二、扫描电子显微镜(SEM)扫描电子显微镜是一种常用的表面形貌表征方法。
通过聚焦电子束，扫描样品表面，并测量电子的反射或散射信号，可以获得石墨烯的表面形貌和微观结构。
SEM具有高分辨率和大深度视场的优点，可以对大面积的石墨烯样品进行观察和分析。
三、透射电子显微镜(TEM)透射电子显微镜是一种常用的石墨烯表征方法之一。
它通过透射电子束，并测量透射电子的衍射图样，可以获得石墨烯的晶体结构和晶格参数。
TEM具有极高的分辨率，可以实现原子级的观察和分析。
同时，TEM还可以通过能谱分析等技术，获得石墨烯的化学成分和元素分布信息。
四、拉曼光谱(Raman)拉曼光谱是一种非常重要的石墨烯表征方法。
它通过测量石墨烯材料散射的光子能量差，可以获得石墨烯的振动模式和结构信息。
拉曼光谱可以用来确定石墨烯的层数、缺陷和应变等物理性质。
同时，拉曼光谱还可以用来研究石墨烯与其他材料之间的相互作用。
五、X射线衍射(XRD)X射线衍射是一种常用的晶体结构表征方法。
通过石墨烯材料对X 射线的衍射效应，可以获得石墨烯的晶体结构和晶格参数。
X射线衍射可以用来确定石墨烯的层数、晶胞尺寸以及晶体取向等信息。
同时，X射线衍射还可以用来研究石墨烯的结晶性质和晶格缺陷情况。
六、核磁共振(NMR)核磁共振是一种常用的石墨烯表征方法之一。
通过测量石墨烯材料中核自旋的共振信号，可以获得石墨烯的化学成分和分子结构信息。

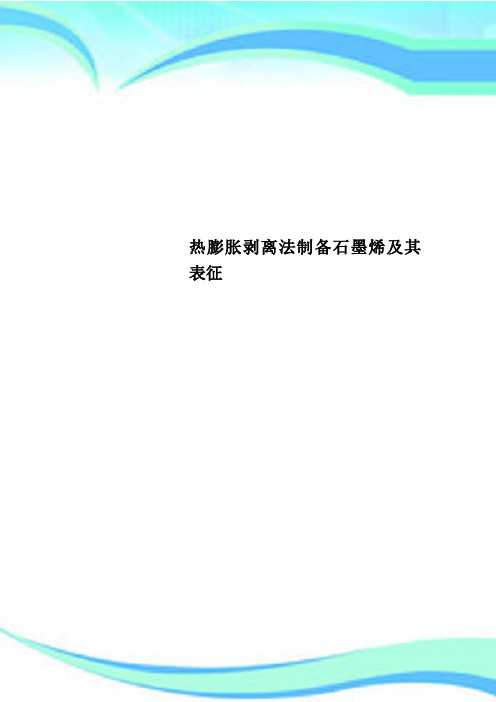

热膨胀剥离法制备石墨烯及其表征
