第9章面向对象系统建模UML和RUP
第9章面向对象系统建模UML和RUP
9.2 UML
9.2.2图
UML的模型主要是通过一系列相关的图来表达，在UML中 共定义了9种图，它们分别从不同的侧面来描述系统。 UML中的图可分为静态图和动态图两大类。静态图包括用 例图、类图、对象图、组件图和配置图，动态图包括序列图、 状态图、协作图和活动图。 用例图（Use case diagram） 用例图描述系统的功能，由系统、用例和角色（Actor）三 种元素组成。用例是系统对外提供功能的描述，是角色和系统 在一次交互过程中执行的相关事务的序列。角色是与系统、子 系统或类交互的外部人员、进程或事物。用例之间存在扩展、 使用和组合三种关系。角色之间可以用通用化关系将某些角色 的共同行为抽象为通用行为。用例图是用例视图的重要组成部 分。
9.1 面向对象的软件开发
9.1.2 系统模型
模型是抓住现实系统的重要方面（主要方面）而忽略次要 方面的一种抽象，是对现实系统的一种简化，是理解、分析、 开发或改造现实系统的一种常用手段。
现实系统
模型和现实系 统之间的关系
抽象 系统的模型
确认
软件开发人员在开发一个复杂系统之前，应先建立系统模 型。 建模可以使设计者从全局上把握系统及其内部的联系。软 件系统模型提供一个系统的蓝图。
9.2 UML
②面向对象 UML吸取了面向对象技术领域中其他流派的长处。UML符 号表示考虑了各种方法的图形表示,删掉了大量易引起混乱的、 多余的和极少使用的符号,也添加了一些新符号。 ③可视化、表示能力强 系统的逻辑模型或实现模型都能用UML模型清晰的表示， 可用于复杂软件系统的建模。 ④独立于过程 UML是系统建模语言，独立于开发过程。 ⑤易掌握、使用 UML概念明确，建模表示法简洁明了，图形结构清晰。
过程 工具
软件工程面向对象方法RUP课件
用例
分析
设计
测试
实现
以架构为中心
用例模型视角下的架构 分析模型视角下的架构
设计模型视角下的架构
实现模型视角下的架构 部署模型视角下的架构 系统架构描述
以架构为中心（II）
• 步骤
• 在一般性地了解系统用例之后，勾画出与特定用例和平台无关的系统架 构 • 关注一些关键用例
• 关键用例：利于降低最大风险的，对用户来说最重要的，利于实现所有重要功能 而不遗留重大问题的用例
• 实现工作流
• 规划迭代中所要求的系统集成，实现设计过程中发现的设计类和子系统
• 测试工作流
• 测试每一个构造来验证实现的结构。
RUP和UML
• UML作为一种可视化建模语言，给出了表达对象、对象间关系的 基本术语，给出了多种模型表达工具
• RUP利用这些术语，定义了需求获取层、系统分析层、设计层、 实现层，并给出了实现各层模型之间映射的基本活动
Group, OMG)推
RUP的特点
• 用例驱动
• 以用例为基础，驱动需求获取和分析建模，并进一步引发设计、实现和 测试活动
• 以架构为中心
• 开发的任何阶段都要相关模型视角下有关体系结构的描述
• 迭代增量式开发
• 通过开发活动的迭代，不断产生相应的增量。
用例驱动
• 用例是分析、设计、实现和测试的基本输入
RUP和UML（II）
• 需求获取层的基本术语有：用例、参与者、用例和参与者之间的 关联、用例之间的包含和扩展、参与者之间的泛化。
• 系统分析层的基本术语有：分析类、用例细化、分析包、分析包 关系的依赖、分析类之间的关联
RUP和UML（III）
• 系统设计层的基本术语有：设计子系统、设计类、用例细化、接 口、子系统之间的依赖、设计类之间的关联。
RUP开发过程与UML建模
•分析问题域，建立坚实的架构
•细化架构并选择组件•捕获80Βιβλιοθήκη 的功能需求用例•精化风险评估
•建立可执行的软件原型
•定义非功能需求
2020年•9制月1定3日过3时程5分 迭代计划和迭代的评价标准
12
细化阶段的重点：
细化阶段主要关注需求、分析和设计工作流。每个工作流关注
如下各项。
•需求——精化系统范围和需求 •分析——确定构造什么 •设计——创建稳定的架构 •实现——构造架构基线 •测试——测试架构基线
▪ Rational公司的RUP发展而来的一套软件工程方法， 是目前最有效的软件开发过程模型。
▪ 基于构件的 ▪ 用UML制定软件系统所有蓝图 ▪ 突出特点：用例驱动、架构优先、迭代和增量过程 ▪ 四个阶段：初始、细化、构造、移交 ▪ 强调开发过程
▪ 五个核心工作流：需求捕获、分析、设计、实现、 测试
2020年9月13日3时5分
4
1 软件开发的几个指导原则及模型的概念
▪ 1、软件开发的三个指导原则：
• 分阶段进行（定义、开发、运行维护） • 大开发任务划分成独立的小块任务（模块化）高内
聚(模块内各元素彼此紧密结合)低耦合（模块间互 联程度低） • 从抽象到具体逐步深入解决问题（逐步求精）
▪ 2、模型的概念：
• 是人们对现实世界理解的表达（一般对应一些图表）
2020年9月13日3时5分
5
2 统一软件开发过程RUP
2.1 统一过程概述 2.2 统一过程的四个工作阶段 2.3 统一过程的五个核心工作流 2.4 统一软件开发过程的生命周期 2.5 RUP开发过程的特点
2020年9月13日3时5分
6
2.1 统一过程概述
面向对象设计与UML建模方法
面向对象设计与UML建模方法在软件开发中，面向对象设计是一种常用的设计思想。
它将系统中的一切都视为对象，通过对象之间的交互来完成系统功能。
与此同时，UML建模方法也是一种常用的系统设计工具。
它能够帮助开发人员更加清晰地将系统设计表示出来，并完成系统的构建。
本文将详细介绍面向对象设计与UML建模方法。
面向对象设计的基本概念面向对象设计是一种基于“对象”的设计思想，它将系统中的一切都视为对象，并且通过对象之间的交互来完成系统的功能。
一个对象包含了属性和方法。
属性是对象的状态，而方法是对象能够做的事情。
在面向对象设计中，对象之间通过消息进行交互。
消息是一种可以触发某个对象执行某项任务的信号。
对象之间的交互通过消息传递来进行。
在面向对象设计过程中，我们需要确定系统中包含哪些对象，以及它们之间的关系。
这个过程叫做对象建模。
对象建模的目的是将系统中的对象与它们的关系表达出来，以方便系统设计和实现。
UML建模方法的基本概念UML (Unified Modeling Language) 是一种常用的面向对象建模语言。
它是由OMG (Object Management Group) 开发出来的，用于描述系统的建模过程。
UML建模方法的基本概念包括以下几点：类和对象：类是一种描述对象的集合。
一个类可以包含属性和方法。
对象是类的一个实例。
通过创建对象可以完成类中描述的任务。
关系：类之间的关系包括继承、聚合和关联等。
继承是指一个类可以从另一个类继承属性和方法。
聚合是表示一个类是由另一个类组成的一部分。
关联是表示不同的类之间的关系。
行为：一个类的行为表示了一个对象在完成任务时所需执行的步骤。
行为可以包括状态转移和事件触发等。
UML建模方法的基本步骤UML建模方法能够帮助开发人员更好地进行系统设计和构建。
下面介绍UML建模方法的基本步骤：确定项目的范围和目标：首先确定所需要设计的系统的范围和目标。
然后基于这些目标开始设计系统。
OO方法RUP与UML建模
• Implementation View (Programmers:Software
management)
• Deployment View (System engineering:
System Topology, Delivery, installation, communication)
Object Oriented Analysis
• 用面向对象方法剖析效果域，树立基于 对象、音讯的业务模型，构成对客观世 界和业务自身的正确看法。
• 生成业务对象的动、静态模型和笼统类。
Object Oriented Design
• 针对OOA给出的效果域模型，用面向对 象方法设计出软件基础架构〔概要设计〕 和完整的类结构〔详细设计〕，以完成 业务功用。
登登登登
事情流
Basic Flow: This use case start when a Student wishes to register for course offerings, or to change his/her existing course schedule.
• 角色的集合，可以是人或外部系统。 • 定义了〝系统边界〞。
Actor
Use Case - 用例
• The specification of a sequence of actions, including variants, that a system (or other entity) can perform, interacting with actors of the system.
Use Case依赖关系
• Generalization – A generalization from use case A to use case B indicates that A is a specialization of B.
RUP和面向对象方法论

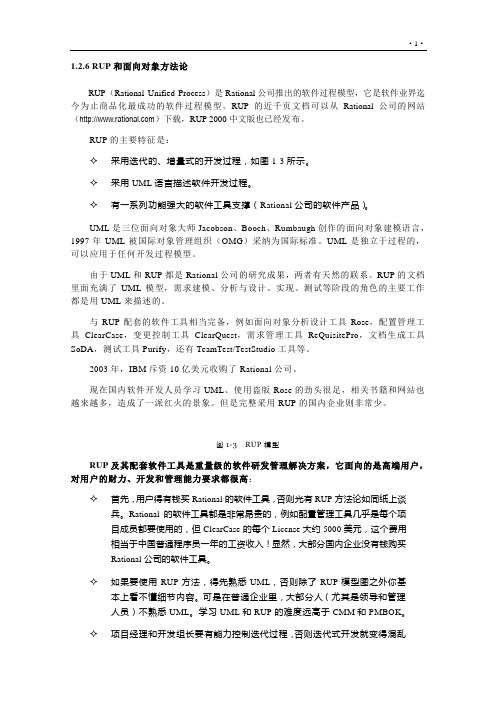

1.2.6 RUP和面向对象方法论RUP（Rational Unified Process）是Rational公司推出的软件过程模型，它是软件业界迄今为止商品化最成功的软件过程模型。
RUP的近千页文档可以从Rational公司的网站（）下载，RUP 2000中文版也已经发布。
RUP的主要特征是：✧采用迭代的、增量式的开发过程，如图1-3所示。
✧采用UML语言描述软件开发过程。
✧有一系列功能强大的软件工具支撑（Rational公司的软件产品）。
UML是三位面向对象大师Jacobson、Booch、Rumbaugh创作的面向对象建模语言，1997年UML被国际对象管理组织（OMG）采纳为国际标准。
UML是独立于过程的，可以应用于任何开发过程模型。
由于UML和RUP都是Rational公司的研究成果，两者有天然的联系。
RUP的文档里面充满了UML模型，需求建模、分析与设计、实现、测试等阶段的角色的主要工作都是用UML来描述的。
与RUP配套的软件工具相当完备，例如面向对象分析设计工具Rose，配置管理工具ClearCase，变更控制工具ClearQuest，需求管理工具ReQuisitePro，文档生成工具SoDA，测试工具Purify，还有TeamTest/TestStudio工具等。
2003年，IBM斥资10亿美元收购了Rational公司。
现在国内软件开发人员学习UML、使用盗版Rose的劲头很足，相关书籍和网站也越来越多，造成了一派红火的景象。
但是完整采用RUP的国内企业则非常少。
图1-3 RUP模型RUP及其配套软件工具是重量级的软件研发管理解决方案，它面向的是高端用户，对用户的财力、开发和管理能力要求都很高：✧首先，用户得有钱买Rational的软件工具，否则光有RUP方法论如同纸上谈兵。
Rational的软件工具都是非常昂贵的，例如配置管理工具几乎是每个项目成员都要使用的，但ClearCase的每个License大约5000美元，这个费用相当于中国普通程序员一年的工资收入！显然，大部分国内企业没有钱购买Rational公司的软件工具。
