zemax设计 - 三片式照相物镜设计
三片式照相物镜设计
透镜参数：
1.焦距为9mm。
2.相对孔径为1/4。
3.全视场2ω为40度。
4.所有视场在67.5lp/mm处时，MTF>0.3。
5.三个透镜选用的玻璃依次为ZK5，F6，ZK11。
CAD图：
1.系统二维图：
2.系统三维图：
3.点列图：
1）当ω=20度时，系统的慧差较大。
2）从图中可以看到黑色圆圈所包含的点较多，说明能量较为集中。3）系统的弥散斑半径较小，该系统符合设计要求。
4.MTF曲线
1）当所有视场在67.5lp/mm处时，MTF曲线>0.3。符合系统设计要求。
2）图中黑色的线为衍射极限，图中其他曲线的走势和衍射极限的走势基本相同，系统较为优秀。
3）S曲线（弧矢曲线）与T曲线（子午曲线）基本重合，说明镜头的像散比较小。
4）图中曲线较为平直，说明边缘与中间一致性较好。
5.光线扇面（Ray Fan）
6.光程差扇形图（OPD Fan）
7.Field Curv/Dist（场曲）
8.点扩散函数PSF
9.包围圆能量曲线
在上图中，曲线较为陡直，且拐弯点较高，说明该系统较好。
光学设计照相物镜的设计
2014-2015学年第二学期《现代光学设计》考核 ——照相物镜设计 班级：******** 学号：************* 姓名：*** 一、系统设计要求： 1、焦距：f’=15mm； 2、相对孔径：1/2.8； 3、在可见光波段设计(取d、F、C三种色光） 4、视场角2w=74° 二、设计过程 1,在光学技术手册查询后选定初始结构为后置光阑的三片物镜，初始参数为： 1 输入初始参数
2,优化设计过程 将参数输入zemax：其中第六面设为光阑面，厚度设为marginal ray height，移动光标到STO光阑面的“无穷（Infinity）”之上，按INSERT键。这将会在那一行插入一个新的面，并将STO光阑面往下移。新的面被标为第2面。再按按INSERT键两次。移动光标到IMA像平面，按INSERT键两次。在LDE曲率半径（Radius）列，顺序输入上表1中的镜片焦距（注意OBJ面不做任何操作）；在镜片厚度（Thickness）列顺序输入表1中的镜片厚度；在第七个面厚度处单击右键，选择面型为Marginal Ray Height。在镜片类型（Class）列输入镜片参数，方法是:在表中点右键对话框Solve Type选中Model，Index nd中输入n值Abbe Vd 中输入v值。结果如下在system-general-aperture中输入相对孔径值 2.8，在system-wavelength中输入波段，然后在tools-make focus中该改焦距为15mm进行缩放。3,设置相对孔径值和波长
输入焦距15mm进行缩放： 4,定义视场如下 此时得到初始结构及参数如下图

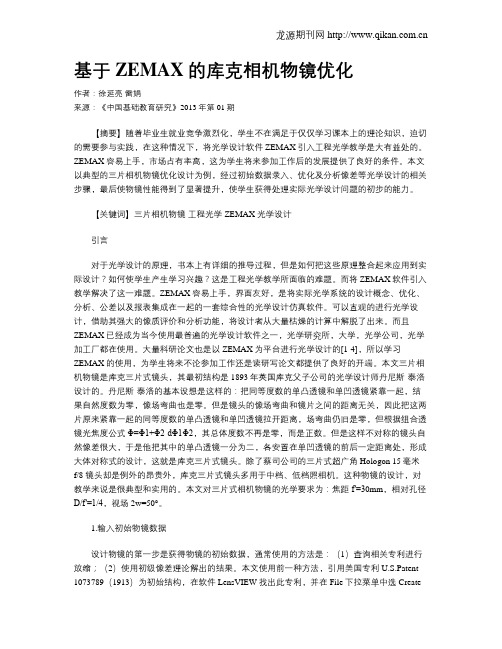

基于ZEMAX的库克相机物镜优化
