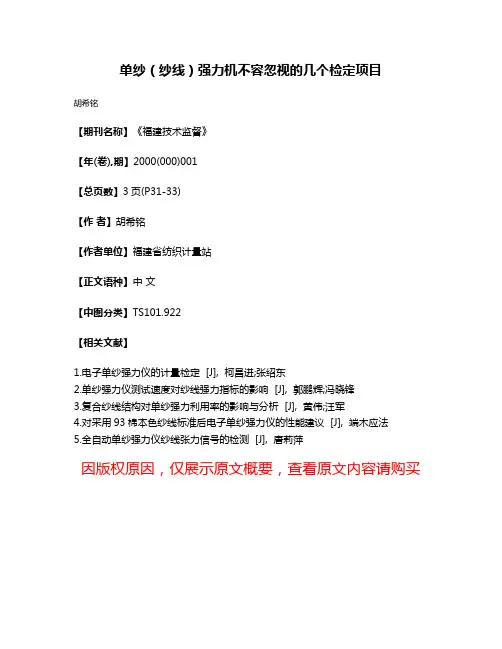

单纱（纱线）强力机不容忽视的几个检定项目
单纱（纱线）强力机不容忽视的几个检定项目
胡希铭
【期刊名称】《福建技术监督》
【年(卷),期】2000(000)001
【总页数】3页(P31-33)
【作者】胡希铭
【作者单位】福建省纺织计量站
【正文语种】中文
【中图分类】TS101.922
【相关文献】
1.电子单纱强力仪的计量检定 [J], 柯昌进;张绍东
2.单纱强力仪测试速度对纱线强力指标的影响 [J], 郭鹏辉;冯晓锋
3.复合纱线结构对单纱强力利用率的影响与分析 [J], 黄伟;汪军
4.对采用93棉本色纱线标准后电子单纱强力仪的性能建议 [J], 端木应法
5.全自动单纱强力仪纱线张力信号的检测 [J], 唐莉萍
因版权原因，仅展示原文概要，查看原文内容请购买。

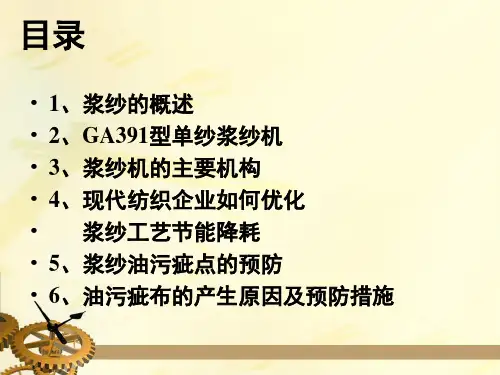

第九章浆纱
• 预热浆箱：作用是预煮浆液和循环 使用浆液，以稳定浆液性质和液面 高度。
• 浸浆长度：经纱自浸入浆液至压浆 辊挤压点之间的距离。
ቤተ መጻሕፍቲ ባይዱ
3、压浆辊的压力及其调节
• （一）压浆辊压力的组成： • 由压浆辊的重量和加压装置产生的附加压力组成。
经轴上浆、织轴上浆、整浆联合、染浆联合、 单纱上浆、绞纱上浆
• （三）浆纱工序的组成
• 1.调浆：选择浆料以一定比例配合调料成一定浓 度的浆液
• 2.上浆： • （1）绞经上浆：将绞经浸渍浆液，挤压、烘干。 • （2）经轴上浆：若干经轴并合、上浆、烘干、卷
绕成浆轴。
（四）、浆纱工序在生产中的重要性
二、GA391型单纱浆纱机
1）技术参数：
品种适应性: 棉、麻、丝、毛、合成长丝 及不锈钢纱。
纱支范围: 5～500Tex 锭度: 6锭
速度: 20-400m/min 变频调速及电子计长 筒子容量: 1kg 主电机: 1.5kw 吹风机: 0.03kw
烘房加热形式: 电加热 上浆: 单浸双压、压力可调。 占地面积: 3250 * 1550 *1550（mm）
• 4、与降低成本关系很大，节约浆料、用汽、回丝 等。
（五）、浆纱工程的要求： 1、上浆量符合工艺设计要求，避免过大或过小。 2、上浆均匀。 3、浆液对纤维有良好的粘附性、即被覆和浸透的比例应符合工 艺要求。 4、上浆后纱线毛羽贴伏，浆膜平滑，柔软而又坚韧。 5、上浆后纱线的弹性伸长损失小。 6、上浆后纱线的顺潮率应符合工艺设计要求，浆膜具有一下吸 湿性。 7、浆料来源充足，价格便宜，调浆操作简便而安全。 8、织物在后处理时，浆料容易退净废液而净化，不污染环境。 9、织轴卷绕质量良好。 10、在保证浆纱质量前提下，不断提高浆纱生产率，并逐步提高 浆纱操作的自动化程度。 11、节约能源消耗，不断降低浆纱成本，提高浆纱经济效益。

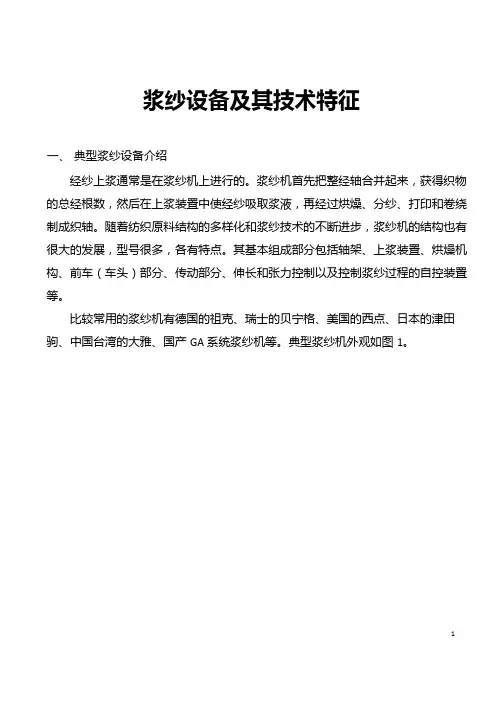

浆纱设备及其技术特征
浆纱设备及其技术特征一、典型浆纱设备介绍经纱上浆通常是在浆纱机上进行的。
浆纱机首先把整经轴合并起来，获得织物的总经根数，然后在上浆装置中使经纱吸取浆液，再经过烘燥、分纱、打印和卷绕制成织轴。
随着纺织原料结构的多样化和浆纱技术的不断进步，浆纱机的结构也有很大的发展，型号很多，各有特点。
其基本组成部分包括轴架、上浆装置、烘燥机构、前车（车头）部分、传动部分、伸长和张力控制以及控制浆纱过程的自控装置等。
比较常用的浆纱机有德国的祖克、瑞士的贝宁格、美国的西点、日本的津田驹、中国台湾的大雅、国产GA 系统浆纱机等。
典型浆纱机外观如图1。
1图1 浆纱机二、浆纱机主要组成机构1、轴架经轴架简称轴架，位于浆纱机后部。
它用来放置整经轴，并将各经轴上的经纱退绕并合，以满足织物总经根数的需要。
经轴架按其结构大致可分为单列式、双列式和框架式三类。
单列式轴架的经轴成单排排列，如图2（a）、（b）、（c）所示，这种形式占地面积大，但操作比较方便；双列式轴架是将经轴排列成上、下两列，如图2（d）、（e）所示，它们可以节约占地面积，但上轴操作不方便；框架式经轴架则如图2（f）所示，它通常是四只经轴为一组，两组之间留有通道，这种形式占地面积更小，而且操作控制方便。
2图2 经轴架形式及经纱退绕方式（a）单列互退绕式（b）单列下退绕式（c）单列上退绕式（d）双列互退绕式（e）双列下退绕式（f）双列上退绕式2、上浆装置上浆装置的作用是让经纱按规定的浸浆路线通过浆槽，使浆液浸透纱线并粘附于其上，再经过压浆辊挤压出多余的浆液，使被覆量与浸透量达到所需的比例，获得一定的上浆率。
图3 所示是一种双浸双压上浆装置的示意图。
经纱从经轴架引出后，经导纱辊和引纱辊1 进入浆槽，第一浸没辊4 把纱线浸入浆液中吸浆，然后经第一对上浆辊6 和压浆辊7 压浆，将纱线中空气压出，部分浆液压入纱线内部，并挤掉多余浆液。
此后，又经第二浸没辊4ˊ和第二对上浆辊6ˊ、压浆辊7/作再次浸浆与压浆。
掌握浆纱机的上机工艺参数提高织轴的实物质量
掌握浆纱机的上机工艺参数 提高织轴的实物质量Mastering the Practical Process P arameter of Sizing Machinefor Improving the Objective Q uality of the Weaver’s B eam孙 静Sun Jing 李玫林Li Meilin(哈尔滨亚麻集团生产技术部)(Harbin Linen G roup C o.,Ltd.Prodution&T echnology Department)摘 要:概述了浆纱机各上机工艺参数间的关系以及各参数对织造及后加工的影响。
关键词:浓度 粘度 上浆回潮 浸透 温度Abstract:This article gives a brief summarization of the relation with each process parameter and the in flunce on weaving to later process.K ey w ords:concentration; viscosity; sizing m oisture; permeation; tem perature0 前 言企业要想在市场激烈竞争中站稳脚跟,战胜对手,靠的就是能生产出高质量且适销对路、有竞争能力并让用户满意的产品。
提高产品质量必须从半成品抓起,各道工序都应该严格把住质量关,生产出合格的半成品供下一道工序使用。
浆纱工序是织造过程中的一个关键环节,要想织好布,就必须浆出高质量的织轴,它能改善工艺性能,提高可织性,以及改善织物的风格和手感,提高实物的质量。
我厂引进的具有世界一流水平的西德祖克TZG W N型浆纱机,能够改进和提高浆纱上浆回潮,节约原料的浪费,给织造工序创造了良好的操作条件。
如何掌握浆纱的上机参数,提高浆纱机织轴的实物质量,这里谈几点个人见解。
1 浆液的浸透和被覆控制1.1 浆液的浸透由纱线表面渗向内部,增加了纤维之间的胶着和抱和作用,减少了滑移,从而使纱线的强度增加,但是断裂伸长相应减少。
GA392全电子式单纱浆纱机技术资料
GA392全电子式单纱上浆机配置一．技术数据１．锭数：2, 4, 8 , 12锭2．车速：20-300 m /min 无级可调3．纱支范围：5-500 tex棉毛丝麻，化纤等4．烘房加热方式：蒸气或电加热式（可选），热风循环，自动排湿。
5．浆槽加热方式：电加热5．计长计速方式：电子式6．控制方式：单锭控制7．功率：总功率（采用蒸汽加热）16.58kw，其中：依12锭算0．18 kw×12转笼调速电机、0．75 kw×12 槽筒伺服电机1.1kw×2浆泵电机、热风循环电机0.2 kw×1 排湿电机3kw×1 浆槽加热总功率（采用电加热）38.18kw，其中：0．18 kw×12转笼调速电机、0．75 kw×12 槽筒伺服电机1.1kw×2浆泵电机、热风循环电机0.2 kw×1 排湿电机3kw×1 浆槽加热1.8kw×12 烘房加热二．技术性能1．全新设计自动检测纱线张力系统，用伺服电机无级跟踪纱线张力。
张力精度可达1‰，适应于高支、无弹力麻纱及各种特殊纱支，品种适应范围广。
2．采用专利技术的贮纱转笼，在贮纱移动链条表面采用特氟龙处理，保证纱线在烘干过程中，纱线和链条之间无滑移，有效地保护纱线的浆膜。
同时不粘浆皮，便于清洁。
3．根据人体工程学，重新设计机器的外形结构，对浆槽的高度，烘房、摇架的位置进行了优化设计，结构合理；操作者工作不疲劳，操作更方便。
4．不锈钢的叶片泵，适应高浓度的浆液，耐酸碱，不堵浆，不易损坏。
5．优化设计了烘房的烘干系统，采用＂底吸上吹＂的热风循环系统，烘房无死角，热循环效率高，能耗低。
6．采用单锭控制纱线张力，很方便地调节纱线的张力。
7．在浆料接触表面均采用特氟龙处理，便于清洁保养。
三．设备配置(按12锭算）1．贮纱机构（专利技术）12套2．热风循环系统1套3．浆泵循环系统1套4．摇架12套5．东元伺服电机12套6．成型机构12套7．测长、测速控制盒12 套8．单锭控制纱线张力控制器″12只9．自停装置12只四．备件1．刮浆海绵80片2．工具（内六角、外六角板）各一套3．固态继电器（60A）1只4．导纱滚轮2只5．浆泵电机皮带1根6．浆槽电加热管（3 KW ）1根7．烘房电加热管（1.8 KW）（烘房电加热方式）1根7．计长控制盒1只8．光电检测器1只9．浆泵叶片2片10. 单锭控制纱线张力控制盒″1只报价：每一锭为2.5万四锭价为9.8万。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
GA392全电子式单纱上浆机配置
一．技术数据
１．锭数：2, 4, 8 , 12锭
2．车速：20-300 m /min 无级可调
3．纱支范围：5-500 tex棉毛丝麻，化纤等
4．烘房加热方式：蒸气或电加热式（可选），热风循环，自动排湿。
5．浆槽加热方式：电加热
5．计长计速方式：电子式
6．控制方式：单锭控制
7．功率：总功率（采用蒸汽加热）16.58kw，其中：依12锭算
0．18 kw×12转笼调速电机、
0．75 kw×12 槽筒伺服电机
1.1kw×2浆泵电机、热风循环电机
0.2 kw×1 排湿电机
3kw×1 浆槽加热
总功率（采用电加热）38.18kw，其中：
0．18 kw×12转笼调速电机、
0．75 kw×12 槽筒伺服电机
1.1kw×2浆泵电机、热风循环电机
0.2 kw×1 排湿电机
3kw×1 浆槽加热
1.8kw×12 烘房加热
二．技术性能
1．全新设计自动检测纱线张力系统，用伺服电机无级跟踪纱线张力。
张力精度可达1‰，适应于高支、无弹力麻纱及各种特殊纱支，品种适应范围广。
2．采用专利技术的贮纱转笼，在贮纱移动链条表面采用特氟龙处理，保证纱线在烘干过程中，纱线和链条之间无滑移，有效地保护纱线的浆膜。
同时不粘浆皮，便于清洁。
3．根据人体工程学，重新设计机器的外形结构，对浆槽的高度，烘房、摇架的位置进行了优化设计，结构合理；操作者工作不疲劳，操作更方便。
4．不锈钢的叶片泵，适应高浓度的浆液，耐酸碱，不堵浆，不易损坏。
5．优化设计了烘房的烘干系统，采用＂底吸上吹＂的热风循环系统，烘房无死角，热循环效率
高，能耗低。
6．采用单锭控制纱线张力，很方便地调节纱线的张力。
7．在浆料接触表面均采用特氟龙处理，便于清洁保养。
三．设备配置(按12锭算）
1．贮纱机构（专利技术）12套2．热风循环系统1套
3．浆泵循环系统1套
4．摇架12套5．东元伺服电机12套6．成型机构12套7．测长、测速控制盒12 套8．单锭控制纱线张力控制器″12只9．自停装置12只四．备件
1．刮浆海绵80片2．工具（内六角、外六角板）各一套3．固态继电器（60A）1只4．导纱滚轮2只5．浆泵电机皮带1根6．浆槽电加热管（3 KW ）1根7．烘房电加热管（1.8 KW）（烘房电加热方式）1根7．计长控制盒1只8．光电检测器1只9．浆泵叶片2片10. 单锭控制纱线张力控制盒″1只
报价：每一锭为2.5万
四锭价为9.8万。
