新型有机硅乳液消泡剂的制备

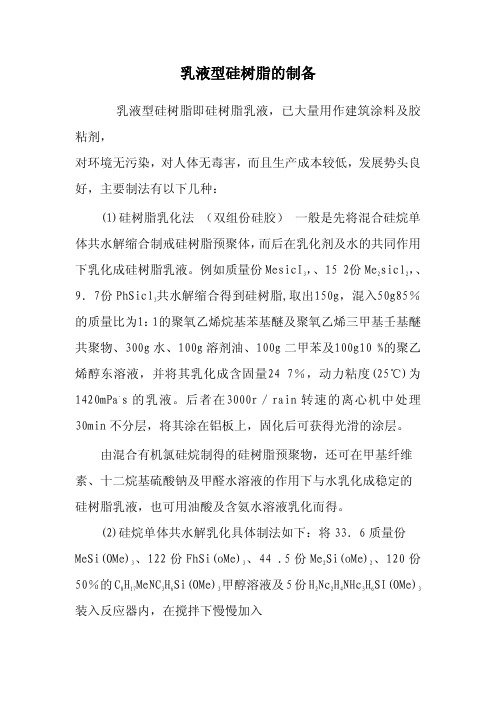

乳液型硅树脂的制备
乳液型硅树脂的制备乳液型硅树脂即硅树脂乳液，已大量用作建筑涂料及胶粘剂，对环境无污染，对人体无毒害，而且生产成本较低，发展势头良好，主要制法有以下几种：(1)硅树脂乳化法（双组份硅胶）一般是先将混合硅烷单体共水解缩合制戒硅树脂预聚体，而后在乳化剂及水的共同作用下乳化成硅树脂乳液。
例如质量份MesicI 3，、152份Me 2sicl 2，、9．7份PhSicl 3共水解缩合得到硅树脂,取出150g ，混入50g85％的质量比为1：1的聚氧乙烯烷基苯基醚及聚氧乙烯三甲基壬基醚共聚物、300g 水、100g 溶剂油、100g 二甲苯及100g10%的聚乙烯醇东溶液，并将其乳化成含固量247％，动力粘度(25℃)为1420mPa .s 的乳液。
后者在3000r ／rain 转速的离心机中处理30min 不分层，将其涂在铝板上，固化后可获得光滑的涂层。
由混合有机氯硅烷制得的硅树脂预聚物，还可在甲基纤维素、十二烷基硫酸钠及甲醛水溶液的作用下与水乳化成稳定的硅树脂乳液，也可用油酸及含氨水溶液乳化而得。
(2)硅烷单体共水解乳化具体制法如下：将33．6质量份MeSi(OMe)3、122份FhSi(oMe)3、44.5份Me 2Si(oMe)2、120份50％的C 8H 17MeNC 3H 6Si(OMe)3甲醇溶液及5份H 2Nc 2H 4NHc 3H 6SI(OMe)3装入反应器内，在搅拌下慢慢加入90份水进行水解反应，并在90℃下回流2h ，而后蒸去MeOH ，混人75份丁基纤维素，得到含固量55％(质量分数)的混合物，再用20倍体积的水稀释即可得到硅树脂乳液，在40℃下可稳定1个月以上，产物适用作耐高温涂料。
例如，由60质量份(按固含量计)硅树脂乳液，加入25份陶瓷粉、20份滑石粉、5份云母粉、10份玻璃料，并在研磨机中处理，所得涂料(3)硅树脂预聚物与(Me 2SiO)4平衡例如，由100质量份硅树脂预聚物[系由100份(MeSiO 1.5)、10份Me 3SiCI 及50份(Me 3Si)2NH 反应制得]、300份(Me 2SiO)4、10份聚氧乙烯辛基苯基醚，10份聚氧乙烯壬基苯基醚先在85～90℃下加热，而后加入80份水，并在55--60~；下保持1h ，并乳化之，即可得到适用作玻璃划伤掩蔽涂料，固化后，透明、耐候、憎水。
有机硅改性聚丙烯酸酯乳液的合成及其稳定性
有机硅改性聚丙烯酸酯乳液的合成及其稳定性
有机硅改性聚丙烯酸酯乳液的合成及其稳定性
有机硅改性聚丙烯酸酯乳液是通过将硅与聚丙烯酸酯共聚而成的乳液。
由于有机硅的特殊性质，使它具有优异的抗水解、抗紫外线、抗老化、防潮等性能，在建筑、涂料、胶黏剂、油漆、塑料等行业中得到了广
泛应用。
本文主要介绍有机硅改性聚丙烯酸酯乳液的合成方法及其稳
定性。
一、合成方法
有机硅改性聚丙烯酸酯乳液的合成方法分为两步：
1）硅与聚丙烯酸酯共聚反应：将聚丙烯酸酯和有机硅溶剂混合，在常
温下反应2~3小时，将共聚物聚集形成乳液；
2）稳定剂添加：将稳定剂加入乳液中，搅拌均匀，使乳液稳定，以防
止分解和结晶。
二、稳定性
有机硅改性聚丙烯酸酯乳液的稳定性主要取决于其组成成分、添加的
稳定剂种类及其加入量等。
1）组成成分：有机硅和聚丙烯酸酯共聚物的组成比例越高，分解和结
晶的可能性越小，使乳液得到更好的稳定性；
2）添加稳定剂：添加适当量的稳定剂，能有效地防止乳液分解和结晶；3）温度：乳液在常温下保存能够得到最佳的稳定性性能。
综上所述，有机硅改性聚丙烯酸酯乳液的合成方法及其稳定性主要取
决于组成成分、添加的稳定剂及其加入量以及存储温度。
只有控制这
些因素，才能够获得良好的乳液稳定性。
有机硅消泡剂概述
有机硅消泡剂概述应用化学专业某本科生南京师范大学化学与材料科学学院摘要：该文探讨了有机硅消泡剂的消泡机理,介绍了各种有机硅消泡剂的特点和性能,论述了有机硅消泡剂的发展现状。
简要介绍了有机硅消泡剂的使用关键词：有机硅消泡剂；消泡机理；种类和性能；失活与再生；展望在工业生产过程中（如印染、造纸、发酵和天然气脱硫等）若有大量的泡沫存在，不仅操作不便，浪费设备容量，而且会影响产品的质量造成次品，极大地降低生产能力。
[1]一般消除泡沫可通过静置、减压、加温等办法达到目的。
但在当今工业生产规模越来越大，生产效率要求越来越高的条件下，需要在尽可能短的时间内迅速而有效的消除不断产生的泡沫，就需要用新的、更有效的方法来消除泡沫。
自从德国物理学家Quincke首先提出用化学方法消除泡沫以来，消泡剂获得了很大发展。
各类消泡剂目前已广泛应用于造纸、印染、食品及化工生产中，其用量也在不断地增加。
[2]目前国内外市场上的商品消泡剂品种繁多，性能各异。
按消泡剂的形式可分为油型、溶液性、乳液型、粉末型和复合型；按消泡剂的组成可分为聚醚型、有机硅型、非硅型和硅醚混合型。
其中有机硅类消泡剂由于具有以下特点获得广泛应用：[2]①表面张力低，表面活性高，消泡力强。
具有正铺展系数，能在发泡系统中的气液界面迅速铺展开；[3]②热稳定性好，挥发性低。
这保证了有机硅油消泡剂可在较宽的温度范围内使用；③化学稳定性好。
由于Si-O链及Si-C链结合比较稳定, 所以有机硅的化学惰性好, 很难与其它物质发生化学反应,能在苛刻的条件下使用；④无生理毒性。
一般用作消泡剂的二甲基硅油聚合度较高，而脱除了低聚物的二甲基硅油是无生理毒性的；1.有机硅消泡剂的作用机理1.1泡沫的产生①必须有气液两相的接触，较多的气体分散在较少液体中形成两相体系——泡沫产生的必要条件；②必须有表面活性剂的存在，以使发泡速度高于破泡速度，产生一个稳定的气液分散系统——泡沫产生的充分条件。
有机硅消泡剂标准国家标准
有机硅消泡剂标准国家标准有机硅消泡剂国家标准gb／t26527--20211范围本标准规定了有机硅消泡剂的分类、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于以聚甲基硅氧烷为活性主体制成的有机硅消泡剂。
本标准中的有机硅消泡剂不适用于食品、医药工业。
2规范性提及文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修正单(不包含勘误的内容)或修订版均呼吸困难用作本标准，然而，引导根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
gb／t191包装储运图示标志(gb／t191―2021，iso780：1997，mod)gb／t260石油产品水分测定法gb／t6284化工产品中水分测量的通用型方法潮湿NaHCO法gb／t6678化工产品取样总则gb／t6682分析实验室用水规格和试验方法(gb／t6682--2021，iso3696：1987，mod)gb／t8170数值求和规则与音速数值的则表示和认定gb／t12579润滑油泡沫特性测定法jjf10702021定量包装商品净含量计量检验规则3分类有机硅消泡剂分为三类：本体型，乳液型，固体型。
4建议有机硅消泡剂应符合表1的技术要求。
5试验方法5．1总则在分析中使用的水应符合gb／t6682所规定的三级水。
本标准中试验数据的则表示方法和求和规则应当合乎gb／t8170中修成约值比较法的有关规定。
5．2外观的测定5．2．1本体型消泡剂，量挑50ml试样放进100ml烧杯中，用目视方法观测。
5．2．2乳液型消泡剂，量挑50ml试样摆人100ml烧杯中，用目视方法观测。
5．2．3液态型消泡剂，挑50g试样放到表面皿中，用目视方法观测。
5．3ph值的测定5．3．1乳液型消泡剂，采用高精度ph试纸测量试样原液。
5．3．2固体型消泡剂，取1g试样加人到100g水中，搅拌2rain，使用精密ph试纸测定。
埃肯推出制浆用有机硅消泡剂新品

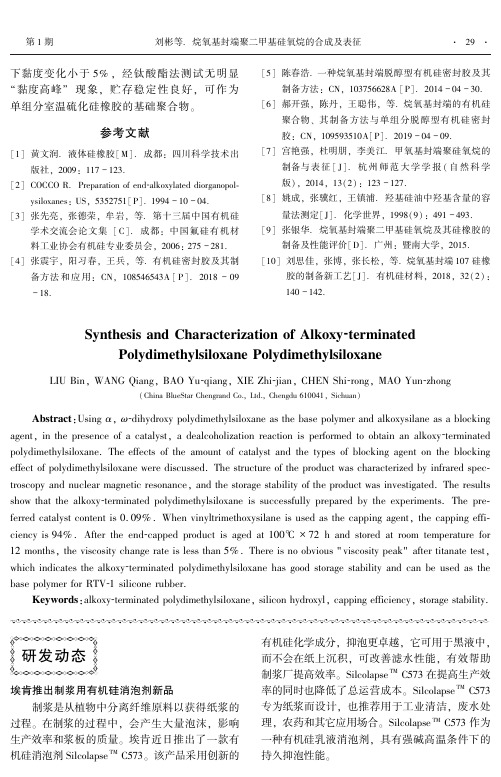

Ａｂｓｔｒａｃｔ:Ｕｓｉｎｇ αꎬ ω￣ｄｉｈｙｄｒｏｘｙ ｐｏｌｙｄｉｍｅｔｈｙｌｓｉｌｏｘａｎｅ ａｓ ｔｈｅ ｂａｓｅ ｐｏｌｙｍｅｒ ａｎｄ ａｌｋｏｘｙｓｉｌａｎｅ ａｓ ａ ｂｌｏｃｋｉｎｇ
ｃｉｅｎｃｙ ｉｓ ９４％ . Ａｆｔｅｒ ｔｈｅ ｅｎｄ￣ｃａｐｐｅｄ ｐｒｏｄｕｃｔ ｉｓ ａｇｅｄ ａｔ １００℃ × ７２ ｈ ａｎｄ ｓｔｏｒｅｄ ａｔ ｒｏｏｍ ｔｅｍｐｅｒａｔｕｒｅ ｆｏｒ
１２ ｍｏｎｔｈｓꎬ ｔｈｅ ｖｉｓｃｏｓｉｔｙ ｃｈａｎｇｅ ｒａｔｅ ｉｓ ｌｅｓｓ ｔｈａｎ ５％ . Ｔｈｅｒｅ ｉｓ ｎｏ ｏｂｖｉｏｕｓ " ｖｉｓｃｏｓｉｔｙ ｐｅａｋ" ａｆｔｅｒ ｔｉｔａｎａｔｅ ｔｅｓｔꎬ
１４０ － １４２.
Ｓｙｎｔｈｅｓｉｓ ａｎｄ Ｃｈａｒａｃｔｅｒｉｚａｔｉｏｎ ｏｆ Ａｌｋｏｘｙ￣ｔｅｒｍｉｎａｔｅｄ
Ｐｏｌｙｄｉｍｅｔｈｙｌｓｉｌｏｘａｎｅ Ｐｏｌｙｄｉｍｅｔｈｙｌｓｉｌｏｘａｎｅ
ＬＩＵ Ｂｉｎꎬ ＷＡＮＧ Ｑｉａｎｇꎬ ＢＡＯ Ｙｕ￣ｑｉａｎｇꎬ ＸＩＥ Ｚｈｉ￣ｊｉａｎꎬ ＣＨＥＮ Ｓｈｉ￣ｒｏｎｇꎬ ＭＡＯ Ｙｕｎ￣ｚｈｏｎｇ
料工业协会有机硅专业委员会ꎬ ２００６: ２７５ － ２８１.
备方法 和 应 用: ＣＮꎬ １０８５４６５４３Ａ [ Ｐ ] . ２０１８ － ０９
－ １８.
量法测定[ Ｊ] . 化学世界ꎬ １９９８(９) : ４９１ － ４９３.
制备及性能评价[ Ｄ] . 广州: 暨南大学ꎬ ２０１５.
胶的制备新工艺[ Ｊ] . 有机硅材料ꎬ ２０１８ꎬ ３２(２) :
硅膏温度对有机硅消泡剂性能的影响
（ Ｉ ｎ ｄ ｕ ｓ ｔ ｒ ｉ ａ ｌ Ｖ ｏ ｃ ａ ｔ ｉ ｏ ｎ ｌ ａ ａ ｎ ｄ Ｔ ｅ ｃ ｈ ｎ ｉ ｃ ｌ ａ Ｃ ｏ ｌ ｅ ｇ ｅ ｏ ｆ Ｐ ｉ ｎ ｇ ｄ ｉ ｎ ｇ ｓ ｈ ｎ， ａ Ｐ ｉ ｎ ｇ ｄ ｉ ｎ ｇ ｓ ｈ ｎ ４ ａ ６ ７ ０ ０ ０ ， Ｃ ｈ ｉ ｎ ａ ）
・
３ ４・

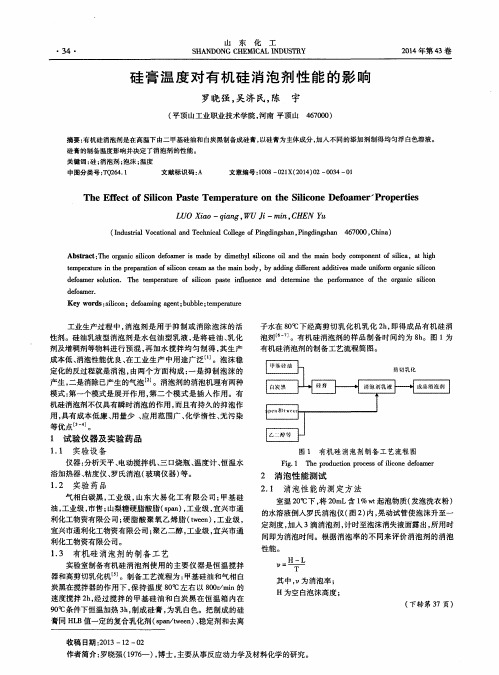

山 东 化 工 Ｓ ＨＡ Ｎ Ｄ Ｏ Ｎ Ｇ Ｃ Ｈ Ｅ ＭＩ Ｃ Ａ Ｌ Ｉ Ｎ Ｄ Ｕ Ｓ ， ｒ Ｒ Ｙ
２ ０ １ ４年第 ４ ３卷
硅 膏 温 度 对 有 机硅 消 泡 剂 性 能 的 影 响
罗晓 强 ， 吴济民 ， 陈 宇
（ 平顶 山工业 职业技 术学院 ， 河南 平 ａ ｃ ｔ ： Ｔ ｈ ｅ ｏ ｒ ｇ ｎｉ ａ ｃ ｓ ｉ ｉ ｌ ｃ ｏ ｎ ｄ ｅ ｆ ｏ ａ ｍｅ ｒ ｉ ｓ ｍａ ｄ ｅ ｂ ｙ ｄ ｉ ｍｅ ｔ ｈ ｙ ｌ ｓ ｉ ｌ ｉ ｃ ｏ ｎ ｅ ｏ ｉ ｌ ｎｄ ａ ｔ ｈ ｅ ｍａ ｉ ｎ ｂ ｏ ｄ ｙ ｃ ｏ ｍｐ ｏ ｎ ｅ ｎ ｔ ｏ ｆ ｓ ｉ ｉ ｌ ｃ ａ ，ａ ｔ ｈ ｉ ｇ ｈ ｔ ｅ ｍｐ ｅ ｒ ａ ｔ ｕ ｒ ｅ ｉ ｎ ｔ ｈ ｅ ｐ ｒ ｅ ｐ ａ ｒ ａ ｔ ｉ ｏ ｎ ｏ ｆ ｓ ｉ ｉ ｌ ｃ ｏ ｎ ｃ ｒ ｅ ａ ｍ ａ ｓ ｔ ｈ ｅ ｍａ ｉｎ ｂ ｏ ｄ ｙ， ｂ ｙ ａ ｄ ｄ ｉ ｎ ｇ ｄ ｉ ｆ ｅ ｒ ｅ ｎ ｔ ａ ｄ ｄ ｉ ｔ ｉ ｖ ｅ ｓ ｍａ ｄ ｅ ｕ ｎ ｉ ｆ ｏ ｒ ｍ ｏ ｒ ｇ ｎｉ ａ ｃ ｓ ｉ ｉ ｌ ｃ ｏ ｎ ｄ ｅ ｆ ｏ ａ ｍｅ ｒ ｓ ｏ ｌ ｕ ｔ ｉ ｏ ｎ ．Ｔ ｈ ｅ ｔ ｅ ｍｐ ｅ ｒ ａ ｔ ｕ ｒ ｅ ｏ ｆ ｓ ｉ ｉ ｌ ｃ ｏ ｎ ｐ ａ ｓ ｔ ｅ ｉ ｎ ｌ ｆ ｕ ｅ ｎ ｃ ｅ ａ ｎ ｄ ｄ ｅ ｔ ｅ ｒ ｍｉ ｎ ｅ ｔ ｈ ｅ ｐ ｅ ｆ ｒ ｏ ｒ ｍａ ｎ ｃ ｅ ｏ ｆ ｔ ｈ ｅ ｏ ｒ ｇ ｎｉ ａ ｃ ｓ ｉ ｉ ｌ ｃ ｏ ｎ ｄ ｅ ｆ ｏ ａ ｍｅ ｒ ． Ｋｅ ｙ ｗｏ ｒ ｄ ｓ： ｓ ｉ ｉｃ ｌ ｏ ｎ；ｄ ｅ ｆ ｏ ａ ｍｉ ｎ ｇ ａ ｇ ｅ ｎ ｔ ； ｂ ｕ ｂ ｂ ｌ ｅ ； ｔ ｅ ｍｐ ｅ ｒ ａ ｔ ｕ ｒ ｅ
消泡剂配方制备工艺技术
消泡剂配方制备工艺技术(总9页)本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March1、用于发酵的消泡剂和使用该消泡剂的发酵生产方法2、消泡剂及消泡剂的制造方法3、用于润滑油的消泡剂组合物及利用所述消泡剂组合物的消泡方法4、蛋白质作为燃料中消泡剂成分的用途5、水溶性复配有机硅乳液高效消泡剂及其合成方法6、一种通用消泡剂的制备及其应用7、造纸工业用消泡剂8、一种消除废水好氧活性污泥池中泡沫的消泡剂及其制备方法和应用9、水乳型乳液消泡剂及其生产方法10、强力消泡剂11、工业用有机硅消泡剂的生产方法12、豆制品加工用消泡剂13、用于发酵的消泡剂, 生产L-氨基酸的培养基和L-氨基酸的生产方法14、乳化型消泡剂组合物及其消泡方法15、掺合型硅系消泡剂的组合物16、柴油燃料和润滑油消泡剂及其使用方法17、聚烷氧基萜烯类化合物、其制备方法以及它们作为消泡剂的应用18、乳化的梳形聚合物和消泡剂组合物及其制备方法19、作为消泡剂的纤维素微纤维20、消泡剂21、消泡剂22、一种非硅复合乳液型消泡剂及其制备方法23、一种聚乙烯醇PVA水溶液用抑泡消泡剂的制备方法24、一种湿法磷酸生产用消泡剂及其生产方法25、一种制糖工业用消泡剂及其制备方法26、农用纳米杂化有机硅消泡剂及其制备方法27、化渣消泡剂28、一种有机硅消泡剂及其制备方法29、一种火焰原子吸收间接测定消泡剂中硅含量的方法30、一种用于糖蜜酒精发酵的消泡剂31、一种硅聚醚消泡剂及其制备方法32、一种非硅消泡剂的制备方法33、固体消泡剂装置消除气井井口至分离器管线中泡沫的方法34、固体消泡剂加注装置35、一种印制电路板清洗用消泡剂36、一种低温抄纸体系用消泡剂37、一种颗粒消泡剂的制备方法38、一种塑料消泡剂39、一种发酵过程用硅醚消泡剂的生产工艺40、一种含橡胶乳液的水泥砂浆用消泡剂的制作方法41、一种用于延迟焦化反应塔的耐高温消泡剂42、以粉煤灰空心玻璃微珠为填充料的粉末消泡剂43、一种消泡剂组合物及其制备方法44、一种矿物油型消泡剂及其制备方法45、羧甲基纤维素钠在有机硅消泡剂制备过程中的速溶方法46、一种梳型聚合物消泡剂47、一种硅油消泡剂48、聚氧化烯-聚硅氧烷嵌段聚合物及其制备工艺和在水性分散体中作为消泡剂的用途49、一种消泡剂的制备方法50、延迟焦化消泡剂51、一种造纸湿部用消泡剂52、聚氯乙烯聚合有机硅接枝聚醚消泡剂的制备方法53、消泡剂配制品54、消泡剂配方的生产方法55、食品用消泡剂56、一种新型造纸湿部消泡剂57、一种消泡剂组合物的制备58、高性能消泡剂59、一种润滑油用消泡剂组合物及其制备方法60、消泡剂配制品61、包含烷氧基化2-丙基庚醇的消泡剂组合物62、作为消泡剂的改性硅酮聚合物及包含该改性硅酮聚合物的洗涤剂组合物63、一种用于制糖工业的消泡剂制备64、用于溶剂型涂料的无硅消泡剂65、一种工业消泡剂的制备方法66、消泡剂组合物67、消泡剂68、消泡剂69、新型耐高温有机硅乳液消泡剂及其合成方法70、消泡剂71、消泡剂组合物72、消泡剂组合物73、水包油型乳液消泡剂组合物74、一种印制电路板专用消泡剂的制备75、一种用于水性复膜胶的非有机硅消泡剂76、一种消泡剂组合物77、消泡剂组合物78、固态消泡剂及其制造方法79、一种改进的非有机硅涂料消泡剂及其制备方法80、一种消泡剂活性组合物的制备方法81、一种磷肥用消泡剂的制备82、环保型高效强力消泡剂的配方及生产工艺83、一种高温消泡剂及其制备方法84、中温印染的有机硅消泡剂及其制备方法85、耐高温耐强碱有机硅消泡剂乳液组合物及制备方法86、食品加工用有机硅醚消泡剂87、一种纳米/微米级二氧化硅合成的水溶性消泡剂及其制备方法88、更好地控制烃泡沫和减少液体烃产品硅含量的有机硅消泡剂89、消泡剂组合物90、基于氨基聚硅氧烷的消泡剂及其制备方法91、利用动物血液酶解发酵并以油角为消泡剂制备液肥工艺92、一种高效有机硅消泡剂93、一种有机硅消泡剂的制备方法94、一种纺织浆料中有机硅乳液消泡剂及其制备方法95、一种固体有机硅消泡剂的制备方法96、一种无溶剂制备聚醚改性聚硅氧烷消泡剂的方法97、一种静电植绒胶消泡剂及其应用98、一种用于污水处理的消泡剂及其制备方法99、一种消泡剂及其制备方法100、萃取剂在制备无水甲酸中作为消泡剂的用途101、消泡剂102、一种乳液型消泡剂103、基于水包油分散体的消泡剂和/或脱气剂104、用于光致抗蚀剂溶解液的消泡剂组合物105、一种适用于氨基酸发酵生产的消泡剂106、使用消泡剂的高效溶剂基相反转乳化方法107、垃圾渗滤液处理专用消泡剂108、用于使漆消泡的消泡剂109、消泡剂有效成分的载体及其制备方法110、耐高温固体消泡剂及其制备方法111、一种用于湿法萃取制磷酸中的消泡剂的制备方法112、一种固体消泡剂及制备方法113、白卡包装纸消泡剂及其制备方法和应用114、一种用于甲醇蛋白生产的消泡剂制备方法115、一种硅乳消泡剂组合物、其制备方法及应用116、一种聚醚改性有机硅消泡剂及其制备方法和用途117、一种用于再生铅冶炼烟气脱硫过程的专用消泡剂及其制备方法118、固体消泡剂及其制备工艺119、一种基于絮凝剂和消泡剂的制备高纯黄芪甲苷的工艺120、一种矿物油消泡剂的制备方法121、一种矿物油消泡剂的制备方法122、消泡剂123、一种纺织印染用复合有机硅消泡剂124、一种评价消泡剂消泡性能的装置125、用于水合性水泥质组合物的消泡剂126、一种消泡剂组合物及在延迟焦化中的应用127、一种消泡剂组合物128、一种高温稳定型消泡剂及其在延迟焦化中的应用129、用于纸浆和造纸应用的消泡剂130、用于纸浆厂应用的消泡剂乳液组合物131、一种延迟焦化用高温消泡剂及其应用132、自乳化的分子级消泡剂及其制备方法133、水乳液型非硅类消泡剂及其制备方法134、一种多活性组分的延迟焦化非硅消泡剂及其制备方法135、一种用于生物发酵体系的高效消泡剂及其制备方法136、无溶剂聚醚接枝有机硅/双酰胺复合乳液消泡剂的制备方法137、一种双封端基聚醚改性硅油型消泡剂及其制备方法138、消泡剂在石煤型钒矿选矿抛尾-湿法冶金的应用方法139、一种提高电路板清洗用消泡剂性能的方法140、一种纺织印染用有机硅消泡剂的制备方法141、一种耐高温消泡剂及其在延迟焦化中的应用142、一种复合型无硅消泡剂143、一种箱板纸抄纸用消泡剂144、一种消泡剂组合物及在延迟焦化中的应用145、胺基聚醚改性聚硅氧烷消泡剂的制备方法146、用于氯乙烯树脂浆料的消泡剂147、一种有机硅湿润剂专用抑泡消泡剂的制备方法148、一种采用废弃食用油制备消泡剂的方法及其应用149、造纸制浆用乳液型硅树脂消泡剂150、一种延迟焦化消泡剂组合物及其制备方法151、一种矿物油型消泡剂及制备方法152、高效水相体系非有机硅消泡剂的制备153、一种提高矿物油类消泡剂稳定性的方法154、一种钻井液用润滑消泡剂及其制备方法155、一种高性能消泡剂及其制备方法156、一种柠檬酸专用消泡剂的生产方法157、在微生物发酵过程中清除消泡剂的方法158、原油消泡剂及其制备方法159、以硅氧烷为基剂的浮液型消泡剂160、固体分散型消泡剂161、一种复合型消泡剂及生产工艺162、含有可分散硅氧烷消泡剂的稳定液体洗涤剂组合物163、酶法制备高效天然型消泡剂164、高效消泡剂165、甲基环己烷消泡剂166、一种耐高温消泡剂及其制备方法167、纺织印染用复合有机硅消泡剂168、具有消泡剂的制剂169、钻井消泡剂170、一种块状固体消泡剂及制备方法171、一种丙二醇嵌段聚醚改性有机硅复配消泡剂的合成方法172、一种矿物油消泡剂及其制备方法173、一种高效消泡剂及其制备方法174、一种高效减水剂用消泡剂及其制备方法175、生物柴油基的乳液型消泡剂及其制备方法176、一种矿物油消泡剂的制备方法177、一种矿物油消泡剂的制备方法178、用于无空气涂料喷涂应用的消泡剂179、一种洗煤循环水用复合消泡剂及其制备方法180、一种环保型消泡剂181、一种油井水泥高效复合有机硅消泡剂及其制备方法182、一种有机硅消泡剂及其制备方法183、一种造纸工业用有机硅消泡剂及其制备方法184、一种用于湿法磷酸生产中的消泡剂制备方法185、消泡剂及使用它的制品和方法186、一种水溶性聚醚改性有机硅消泡剂及其制备和复配方法187、一种乳液涂料用消泡剂188、一种造纸抄纸体系用消泡剂189、在后处理部分中在废水塔中在存在至少一种消泡剂的情况下制备异佛尔酮的方法190、一种长链烷基酯改性有机硅消泡剂的制备和复配方法191、一种高粘度有机硅消泡剂的制备方法192、一种用于液体洗涤剂的消泡剂193、一种有机硅消泡剂的制作方法194、黑液消泡剂的制作方法195、一种有机硅消泡剂及其制备方法196、植物油改性消泡剂及其制备方法197、一种造纸湿部消泡剂198、一种消泡剂199、聚醚类消泡剂及其制备方法200、炼铁用化渣消泡剂及其制备方法201、用于粘胶短纤维生产的有机硅消泡剂202、一种高效有机硅消泡剂203、一种用于造纸黑液中的消泡剂204、一种专用电路板消泡剂205、一种溶剂型涂料油墨用非硅类消泡剂的制备方法206、一种电力用汽轮机油配方消泡剂及其制备方法和添加方法207、一种消泡剂及其制备方法208、一种消泡剂组合物及其制备方法209、一种消泡剂及其制备方法210、一种纸浆用消泡剂及其制备方法211、一种耐高温消泡剂及其制备方法212、一种有机硅消泡剂及其制备方法213、一种聚醚改性有机硅消泡剂及其制备方法214、一种三元共聚体消泡剂的制备方法215、一种采用无毒消泡剂应用于液体食用菌发酵罐的方法216、油配混物和消泡剂组合物217、一种与聚羧酸系减水剂匹配的消泡剂及其制备方法218、一种延迟焦化消泡剂及其制备方法及应用219、一种豆清水专用消泡剂及制备方法220、一种纺织用多功能消泡剂221、一种水基钻井液用消泡剂及其制备方法222、聚醚型消泡剂的一种合成方法223、非硅消泡剂的制备方法224、一种铝土矿浮选泡沫的消泡剂225、一种经济型涂料消泡剂226、消泡剂227、氧化物负离子消泡剂的制备228、向阳离子电沉积涂料中添加消泡剂的方法和用于该方法的添加剂229、脂肪酸消泡剂230、聚醚消泡剂231、油性消泡剂232、有机硅消泡剂233、消泡剂的新用途234、一种用于甲乙酮丁烯提浓过程的消泡剂235、一种消泡剂组合物的制备236、矿物油消泡剂及其生产方法237、一种脱硅铁水稀渣消泡剂及其制备方法238、一种消泡剂及其制作工艺239、有机硅消泡剂组合物240、消泡剂组合物241、一种复合食用消泡剂242、一种消泡剂243、本体型涂料消泡剂244、一种有机硅乳液消泡剂的生产工艺245、一种有机硅乳液消泡剂246、环氧丙基封端聚醚在消泡剂中的应用247、纸浆消泡剂248、纸张上光消泡剂249、涂料消泡剂250、聚醚型涂料消泡剂251、一种消泡剂组合物252、纺织上浆专用消泡剂的制备方法253、纺织上浆消泡剂的制备方法254、纺织消泡剂的制备方法255、一种纺织上浆专用消泡剂的制备方法及应用256、一种纺织专用消泡剂的制备方法257、一种造纸抄纸用的乳液型消泡剂及其制备方法258、一种含有消泡剂的汽车用防冻液259、包含消泡剂的疏水蛋白溶液260、一种有机硅消泡剂261、一种采用食品级消泡剂进行消泡制备低聚异麦芽糖的方法262、表面活性剂/消泡剂混合物用于增强硅基板的金属负载及表面钝化的应用263、一种非硅消泡剂的制备及其应用264、通过加入消泡剂来提高无细胞蛋白质合成系统的蛋白质表达率265、水介质用消泡剂266、一种消泡剂组合物及其制备方法267、一种消泡剂268、一种用于水性体系有机硅消泡剂及其制备方法269、医药抗生素消泡剂及制备方法270、不含乳化剂的消泡剂、其制备方法及用途271、一种新型消泡剂272、一种以二甲基硅油与微分硅胶制备医用消泡剂制剂的方法273、一种有机硅复配消泡剂274、一种胶黏剂用消泡剂275、一种消泡剂276、消泡剂277、聚醚改性有机硅消泡剂及其制备方法278、一种脂肪酸消泡剂279、一种改良型脂肪酸消泡剂的制备方法280、一种食品用脂肪酸类消泡剂281、一种脂肪酸消泡剂282、一种有机硅乳液消泡剂及其制备方法283、用于建筑产品混合物的消泡剂组合物284、一种纺织品用消泡剂285、一种高效消泡剂286、钻井液消泡剂287、消泡剂添加装置及添加方法288、以碳酸钙为填充料的粉末状豆制品消泡剂289、一种消除苯菲尔特溶液泡沫的消泡剂及其应用290、水质复合消泡剂291、一种造纸用有机硅消泡剂的生产方法292、一种造纸制浆用的有机硅消泡剂及其制备方法293、一种造纸用脂肪酸酰胺消泡剂的生产方法294、一种造纸用聚醚消泡剂的生产方法295、复合水质消泡剂296、水质消泡剂297、一种钻井液用消泡剂的配方及加工工艺298、消泡剂组合物299、光泽涂料用消泡剂300、一种用于金属加工切削液中的消泡剂301、一种乳化硅油消泡剂的制备方法302、一种改进聚醚消泡剂性能的方法303、在泡沫钻井的泡沫循环利用方法中使用的醇类消泡剂304、消泡剂配制剂305、制备消泡剂组合物的方法306、粉末消泡剂及其制造方法307、一种印制线路板消泡剂自动添加装置308、含有机聚硅氧烷的消泡剂制剂309、一种有机硅消泡剂的制备方法310、一种造纸消泡剂及其制备方法311、一种复合型消泡剂及其制备方法312、一种造纸用消泡剂组合物及其制备方法313、发制品前处理用消泡剂及其制备方法314、六溴环十二烷阻燃油井消泡剂315、一种白水回收用消泡剂316、一种MBR膜用消泡剂的评价装置317、一种造纸消泡剂318、一种豆浆消泡剂及其制备方法319、一种氟硅酮消泡剂及其制备方法320、低用量环保型海水淡化工程消泡剂321、用于非水性涂布剂的消泡剂322、消泡剂及其在洗涤剂中的用途323、一种制备聚醚改性聚硅氧烷消泡剂的方法324、一种含氟硅油消泡剂及其制备方法325、聚甘油偏酯作为消泡剂的用途326、用于在延迟焦化工艺中减少硅酮消泡剂使用的方法327、豆类消泡剂328、一种固体消泡剂的制备方法329、一种不含防腐剂的有机硅消泡剂330、一种矿物油消泡剂331、造纸用高碳脂肪酸封端聚醚酯消泡剂332、用于污水处理的混合型消泡剂及其制备方法333、一种纺织印染用有机硅消泡剂334、一种不含防腐剂的有机硅消泡剂的制备方法335、一种纺织印染用有机硅消泡剂的制备方法336、高效固液复合型水性涂料用消泡剂组成及制备工艺337、阳离子型消泡剂338、凝胶夹层防火玻璃专用有机硅消泡剂的制备方法339、有机硅消泡剂新技术340、一种高温稳定型消泡剂组合物及其制备方法341、一种消泡剂组合物及其制备方法342、一种耐高温延迟焦化消泡剂组合物及其制备方法343、一种延迟焦化消泡剂组合物及其制备方法344、一种消泡剂345、一种消泡剂346、一种高碳醇消泡剂347、立式固体消泡剂加注装置348、一种造纸用乳液型消泡剂349、高效消泡剂混合物及其制备方法350、含有消泡剂的润滑剂组合物351、聚醚改性聚硅氧烷复配型消泡剂的研究352、橡塑用乳液型消泡剂353、酱油食醋制作用消泡剂354、钻井液的消泡剂355、污水处理高效消泡剂356、造纸黑液专用消泡剂1、本套技术资料160元2、资料都为电子版的，资料包括相关配方制备工艺等，客户也可以根据自己需要选择适合自己的进行打印。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第３０卷第５期２０１０年５月工业水处理
ｌｎｄｕｓｔｒｉａｌＷａｔｅｒＴｍａｔｍｅｎｔＶ０１．３０Ｎｏ．５Ｍａｖ．２０１０
新型有机硅乳液消泡！ＩＩＩＩｉｉｉ备
胡廷１，安宁宁２，张勇１，郭海军１，江浩１，辛
诺１
（Ｉ．中海油能源发展股份有限公司采油技术服务分公司，天津３００４５２；
２．中海油天津化工研究设计院，天津３００１３１）
［摘要］以端烯丙基聚氧烯醚、低含氢硅油为原料，氯铂酸为催化剂进行接枝改性，获得聚醚改性聚硅氧烷；再复配硅膏增效，筛选合适的助乳化剂制备新型高效的有机硅乳液消泡剂，并对其性能进行了对比论证。［关键词】消泡剂；含氢硅油；聚醚；表面活性剂［中图分类号］ＴＫ２２３．５［文献标识码】Ｂ［文章编号】１００５—８２９Ｘ（２０１０）０５－００４４—０２
Ｐｒｅｐａｒａｔｉｏｎｏｆｓｉｌｉｃｏｎｅｅｍｕｌｓｉｏｎａｓａｎｔｉ－ｆｏａｍｉｎｇａｇｅｎｔＨｕＴｉｎ９１，ＡｎＮｉｎｇｎｉｎ９２，ＺｈａｎｇＹｏｎ９１，ＧｕｏＨａｉｊｕｎｌ，ＪｉａｎｇＨａ０１，ＸｉｎＮｕ０１（１．ＣＮＯＯＣＯｉｌＥｘｔｒａｃｔｉｏｎＴｅｃｈｎｏｌｏｇｙＳｅｒｖｉｃｅｓＣｏ．，Ｔｉａｎｊｉｎ３００４５２，Ｃｈｉｎａ；２．ＣＮＯＯＣＴｉａｎｊｉｎＲｅｓｅａｒｃｈ＆
ＤｅｓｉｇｎＩｎｓｔｉｔｕｔｅｏｆＣｋｍｗｄＩｎｄｕｓｔｒｙ，Ｔｉａｎｊｉｎ
３００１３１，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｔｈｅｐｏｌｙｅｔｈｅｒｍｏｄｉｆｉｅｄｓｉｌｉｃｏｎｈａｓｂｅｅｎｍａｄｅｆｒｏｍｅｎｄ－·ａｌｌｙｌｇｒｏｕｐｐｏｌｙｏｘｙｅｔｈｙｌｅｎｅｅｔｈｅｒａｎｄｌｏｗ
ｈｙｄｒｏ·－
ｇｅｎｃｏｎｔａｉｎｉｎｇｓｉｌｉｃｏｎｅｆｌｕｉｄ．Ｐｌａｔｉｎｕｍｃｈｌｏｒｉｄｅａｃｉｄｉｓｕｓｅｄａ８ｃａｔａｌｙｓｔａｎｄｓｉｌｉｃｏｎｐａｓｔｅａｓｓｙｎｅｒｇｉｓｔ．Ｐｒｏｐｅｒｅｍｕｌｓｉ－ｆｉｅｒｉｓｕｓｅｄｔｏｐｒｅｐａｒｅｔｈｅｈｉｇｈｌｙｅｆｆｉｃｉｅｎｔｏｒｇａｎｉｃｅｍｕｌｓｉｏｎａｎｔｉ－ｆｏａｍｉｎｇａｇｅｎｔ．Ｉｔｓｃａｐａｃｉｔｉｅｓａｒｅｃｏｎｔｒａｓｔｅｄａｎｄｄｅｍｏｎｓｔｒａｔｅｄ．Ｋｅｙｗｏｒｄｓ：ａｎｔｉ—ｆｏａｍｉｎｇａｇｅｎｔ；ｈｙｄｒｏｇｅｎｃｏｎｔａｉｎｉｎｇｓｉｌｉｃｏｎｅｆｌｕｉｄ；ｐｏｌｙｅｔｈｅｒ；ｓｕｒｆａｃｔａｎｔ
在工业生产过程中．会因各种原因产生有害泡沫。如不经适当抑制，泡沫会减少设备的有效负载量、延长生产过程的反应时间、增ＩＩｉｉ耗。添加消泡剂已被证实是消除有害泡沫最有效和最经济的方法…。普通的聚硅氧烷消泡剂由于疏水性强、稀释能力差．与其他有机物的互溶性差等缺点．在水相体系中的应用效果特别差。如其在稀释、高剪切、高温条件下使用时，很容易破乳分层。聚醚改性硅油是在疏水有机硅链中引入亲水的聚醚链段。在浊点温度下，其表现为水溶性，是一种优良的硅油乳化剂：在高于浊点时则体现良好的消泡性能【２１。笔者以端烯丙基聚氧烯醚和低含氢硅油为原料，通过接枝改性，获得聚醚改性聚硅氧烷。然后。再与二甲基硅油复配而成新型消泡剂。它具有优良的水分散性和消泡性能．尤其适宜于５０—７０℃的水体。１实验部分１．１主要原料及仪器原料：含氢硅油．氢基质量分数Ｏ．２％～０．８％，黏度１０～５０ＩＩＩＰａ·Ｓ（２５℃），工业品；端烯丙基聚氧烯醚，自制；二甲基硅油，工业品；气相法白炭黑，工一４４一业品；氯铂酸，分析纯；助乳化剂，工业品。仪器：Ｄ９０—２Ｆ型电动搅拌机。杭州仪表电机厂：ＷＭＺＫ一０１型温度控制仪，上海医用仪表厂；ＮＤＪ一７９型旋转黏度计，上海天平仪器厂；ＰＢ一１０型酸度计。北京赛多利斯仪器仪表有限公司：ＴＤＬ－４０Ｂ台式离心机，上海安亭科学仪器厂。１．２硅膏的制备在三口烧瓶中加入二甲基硅油．再加入一定量的气相法白炭黑，搅拌，升温至１８０－－２２０℃，保温５￣８ｈ。
然后降至室温．即成硅膏。１．３改性硅油的制备在催化剂作用下，含氢硅油中的Ｓｉ—Ｈ可与端烯丙基聚氧烯醚中的双键发生硅氢加成反应，得到Ｓｉ—Ｃ型聚醚改性聚硅氧烷。其加成反应如下（ＰＥ代表聚醚）Ｃ３｝：Ｓｉ—Ｈ＋ＣＨ２＝ＣＨＣＨ２０一ＰＥ—÷ｓｉ—Ｃ３Ｈ６０～ＰＥ（１）在四口烧瓶中。先将反应原料低含氢硅油、端烯丙基聚氧烯醚按一定比例混合，然后滴加铂质量浓度为３０ｍｇ／Ｌ的氯铂酸作为催化剂。于氮气下加
热至１２０℃，搅拌反应４—５ｈ；蒸去溶剂后，得改性硅油。
万方数据丁、啦水处理２０１０—０５．３０（５）胡廷，等：新型有机硅乳液消泡剂的制备１．４消泡剂的配制将硅膏、改性硅油、助乳化剂按一定比例混合．升温至１２５ｏＣ搅拌反应２～３ｈ即可得消泡剂产品。１．５消泡剂的性能评价１．５．１稳定性在高速离心机中，以３０００ｒ／ｍｉｎ的转速离心３０ｒａｉｎ，观察乳液是否分层、漂油。１．５．２消泡性能检测消泡性能包括两个方面的作用：消除已经存在的泡沫（消泡）和防止泡沫的产生（抑泡）。在ｌ０００ｍＬ刻度管中，加入１００ｍＬ质量分数为０．２％的十二烷基苯磺酸钠水溶液作为发泡液．水浴加热到所需温度，并通人Ｎ２以２ｌＪｍｉｎ的气速鼓泡；当泡沫体积达到５００ｍＬ时，用胶头滴管加入一定量的消泡剂，同时开始计时，记录泡沫全部消除的时间。时间越短，说明消泡效果越好。持续鼓泡。记录泡沫高度再次达到５００ｍＬ的时间。时间越长，说明消泡剂的抑泡性越好。１．５．３消泡剂的水分散性将消泡剂加水分别稀释成质量分数ｌＯ％、２０％、３０％的溶液，在（７０±５）℃的条件下存放４８ｈ，观察乳液是否破乳分层。２结果与讨论２．１改性硅油的结构设计在合成改性硅油的过程中．聚醚的结构对改性硅油的性能有很大的影响。聚醚链段中．环氧丙烷（ＰＯ）链段增加会提高改性硅油的疏水性，而环氧乙烷（ＥＯ）链段增加会提高其水溶性。若聚硅氧烷链段与聚醚链段比例固定，提高聚醚链段中ＰＯ的比例，会减小共聚物在水中的溶解度，降低浊点。一般来说，能改善它的消泡性能。提高聚醚链中ＥＯ链段的比例，亲水性提高，会增大其溶解度，提高浊点，可改善它的抑泡性能，但是溶解度太大会有助泡作用。根据不同的应用目标，可以设定适当的聚醚与聚硅氧烷的配比，得到不同浊点的消泡剂…。本实验选择的含氢硅油的相对分子质量为３０００～１００００．活性氢质量分数在０．２％～０．８％；聚醚链段的相对分子质量为８００—１２００，ＥＯ／ＰＯ为０．２－３．０。２．２助乳化剂的选择聚硅氧烷乳化非常困难，还需选用合适的助乳化剂。在实验中选用非离子表面活性剂作助乳化剂。其中可选产品有失水山．梨醇单硬脂酸酯聚氧乙烯醚酯（Ｔ一６０）、失水山梨醇单油酸酯聚氧乙烯醚酯（Ｔ一．８０）、脂肪醇聚氧乙烯醚、蓖麻油聚氧乙烯醚、烷基酚聚氧乙烯醚等。２．３产品的物理特性
产品为乳白色液体，在高速离心机中，以３０００ｒ／ｍｉｎ的转速离心３０ｍｉｎ，无漂油分层现象。产品极易稀释，将消泡剂加水搅拌稀释成１０％、２０％、３０％的溶液，在（７０±５）℃的条件下存放４８ｈ，无沉淀无漂油。２．４消泡剂的性能比较纯聚醚改性聚硅氧烷消泡剂乳液和复配硅膏后的消泡剂性能发现，复配后的消泡剂产品的消、抑泡能力大大增强。尤其对５０一７０℃的水系统，效果更佳。其消抑泡能力对比见表１。
表１各种消泡剂消抑泡性能对比国产自．机硅消泡剂２２．３¨进ｕ自．机硅消泡剂１８．５２０
改性硅油消泡剂１５ｌＯ
复配消泡剂１２２８注：其中发泡液温度为７０℃，消泡剂＿Ｈｊ餐为ｏ．０１％。
３结论本实验以聚醚硅油做主要成分。复配硅膏和助乳化剂，制得了一种高效消泡剂。该产品消泡迅速、抑泡持久，能迅速分散于水，并耐酸、碱和无机盐。可用于苛刻条件下的消泡，而且对非水体系也有效。本消泡剂可以应用于造纸、印染、污水处理、涂料等行业，是一种性能优良、应用前景广阔的消泡剂。
【参考文献】［１］焦学瞬，张琼，安家驹，等．消泡剂制备与应用［Ｍ］．北京：中国轻工业出版社．１９９６：１．［２］幸松民．王一璐．有机硅合成工艺及产品应用【Ｍ］．北京：化学工业出版社。２０００：４２８－４３２．（３］苏科峰．尹红，陈志荣，等．聚醚改性聚硅氧烷的合成及应用［Ｊ］．日用化学工业．２００１，３１（６）：３４＿３６．［４］李春静，卢义，宫素芝，等．聚醚改性聚硅氧烷消泡剂的合成及复配［Ｊ］．河北化工。２００５，２８（５）：２０—２３．
［作者简介】胡廷（１９８３一），２００６年毕业于武汉Ｔ程大学，助理工程师，主要从事油田化学助剂合成。电话：１３５０２００４５７ｌ，Ｅ－ｍａｉｌ：ｈｔｚｌ００６＠１２６．ｅｏｍ。［收稿日期】２００９—１２—１５（修改稿）
·——４５·——万方数据新型有机硅乳液消泡剂的制备作者：胡廷， 安宁宁， 张勇， 郭海军， 江浩， 辛诺， Hu Ting， An Ningning， Zhang Yong， Guo Haijun， Jiang Hao， Xin Nuo作者单位：胡廷,张勇,郭海军,江浩,辛诺,Hu Ting,Zhang Yong,Guo Haijun,Jiang Hao,Xin Nuo(中海油能源发展股份有限公司采油技术服务分公司,天津,300452)， 安宁宁,An Ningning(中海油天津化工研究设计院,天津,300131)刊名：工业水处理
英文刊名：INDUSTRIAL WATER TREATMENT年，卷(期)：2010,30(5)
1.李春静;卢义;宫素芝 聚醚改性聚硅氧烷消泡剂的合成及复配[期刊论文]-河北化工 2005(05)2.苏科峰;尹红;陈志荣 聚醚改性聚硅氧烷的合成及应用[期刊论文]-日用化学工业 2001(06)3.幸松民;王一璐 有机硅合成工艺及产品应用 20004.焦学瞬;张琼;安家驹 消泡剂制备与应用 1996
1. 李艳华.娄桂艳.刘玉杰 复配有机硅乳液消泡剂的研制[期刊论文]-沈阳工业大学学报2003,25(6)2. 张国运.刘玉婷.魏昌波.ZHANG Guo-yun.LIU Yu-ting.WEI Chang-bo 复合型乳液有机硅消泡剂的研究[期刊论文]-日用化学工业2007,37(2)3. 鲁亚青.张楠.王文宗.蔡振云.LU Ya-qing.ZHANG Nan.WANG Wen-zong.CAI Zhen-yun 聚醚改性硅油消泡剂消泡机理研究[期刊论文]-有机硅材料2010,24(2)4. 吴仁德.张纪梅.WU Ren-de.ZHANG Ji-mei Si-O-C型聚醚改性有机硅消泡剂乳液的制备及性能研究[期刊论文]-天津工业大学学报2010,29(1)5. 李军伟.王俊.LI Jun-wei.WANG Jun Si-C型聚醚改性硅油消泡剂的研制[期刊论文]-有机硅材料2008,22(6)6. 黄良仙.安秋凤.郭锟.李歌.王前进.李浩.HUANG Liang-xian.AN Qiu-feng.GUO Kun.LI Ge.WANG Qian-jin.LIHao 高效乳液型有机硅消泡剂的制备及性能研究[期刊论文]-陕西科技大学学报（自然科学版）2009,27(1)7. 李阿丹.LI A-dan 改性有机硅消泡剂的制备[期刊论文]-燕山大学学报2006,30(5)8. 吕鑫.景艳.岳湘安.U Xin.JING Yan.YUE Xiang-an 高效有机硅消泡剂的制备[期刊论文]-精细化工2005,22(9)9. 苏继敏.李小瑞.王海花.费贵强.SU Ji-min.LI Xiao-rui.WANG Hai-hua.FEI Gui-qiang 有机硅乳液的制备及消泡抑泡性能的研究[期刊论文]-中国造纸学报2009,24(2)10. 李春静.卢义和.宫素芝.刘真.田金如.卢妍华.解振兵.LI Chun-jing.LU Yi-he.GONG Su-zhi.LIU Zhen.TIANJin-ru.LU Yan-hua.XIE Zhen-bing 聚醚改性硅油消泡剂的合成[期刊论文]-日用化学工业2006,36(5)
