有机硅消泡剂的制备及性能研究
研究·开发 呐机．１材料，２０１５，２９（４）：２９６－２９９
ＳＩＬＩＣＯＮＥＭＡＴＥＲＩＡＬ
有机硅消泡剂的制备及性能研究
黄 潇，汪民康，王文金，胡 丹，李利燕，肖能成，苗 刚 （湖北兴发化工集团股份有限公司，湖北宜昌４４３０００）
摘要：将黏度５８０ ｍＰａ·ｓ的二甲基硅油和气相法白炭黑反应制成硅膏，再加入黏度为５０ ｍＰａ·ｓ的低黏 度甲基硅油、Ｓｐａｎ ８０与Ｔｗｅｅｎ ８０的复合乳化剂以及水制得有机硅消泡剂。较佳工艺条件是：硅膏制备温 度控制在１５０℃，反应时间为５—８ ｈ；采用黏度５０ ｍＰａ·ｓ左右的甲基硅油与硅膏混合制备消泡剂，复合乳 化剂的ＨＬＢ值为１０，水的用量为９０ ｇ，温度控制在４５℃，水的滴加时间为６０ ｒａｉｎ，反应时间为６０ ｒａｉｎ，得 到的消泡剂的消泡效果优良，消泡时间为２６—３０ ｓ，抑泡时间为２５３～３１２ ｓ。 关键词：甲基硅油，气相法，白炭黑，消泡剂 中图分类号：ＴＱ３２４．２ １ 文献标识码：Ａ ｄｏｉ：１０．１１９４１／ｊ．ｉｓｓｎ．１００９—４３６９．２０１５．０４．００７
在生产中，常因各种原因产生有害泡沫，如果
不适当抑止，泡沫会减少设备有效负载量，延长生 产过程的反应时间，增加能耗 。因此，抑止或减
少泡沫的产生成为许多工业部门的一个重要课题。
通常采用有机硅消泡剂解决这些问题。有机硅类消
泡剂具有以下几个优点：一是表面张力低、表面活 性高、消泡力强（如中等黏度的二甲基硅油表面张
力仅为２０—２１ ｍＮ／ｍ ，比水的７６ ｍＮ／ｍ 及一般起
泡液的都要低）；二是热稳定性好、挥发性低，二
甲基硅油虽然其表面张力很低，但它与其它一般表
面张力低挥发性就高的物质不同，即同时拥有低表 面张力与低发挥眭的性质，这就保证了有机硅油消
泡剂可在较宽的温度范围内使用；三是化学稳定性 好，由于Ｓｉ一０链及ｓｉ—ｃ链结合比较稳定，所以
有机硅的化学隋性好，很难与其它物质发生化学反
应，能在苛刻的条件下使用；四是无生理毒性，一 般用作消泡剂的二甲基硅油聚合度较高，而脱除了 低聚物的二甲基硅油无生理毒性 ２ Ｊ。
目前国内外商品有机硅消泡剂的品种、型号名 目繁多，性能各异，达数十种之多，但一般可分为
硅油型、溶液型、乳液型、固体型的聚醚改性型等
几类，其中硅油型消泡剂由于单纯加入硅油，二氧
化硅等助剂，导致其只能应用于洫陛产品，局限性 较大；溶液型消泡剂因为引入了部分溶剂，如氯乙
烷、甘油、甲苯、二甲苯，可以应用不同领域，但
成本高，且易造成环境污染；乳液型有机硅泡剂应 用面广，但是工艺较为复杂，直观表现为稳定性 差、不易乳化；固体型消泡剂稳定性好，便于运
输；聚醚改性消泡由于其自身原料特性一聚醚硅 氧烷具有自乳化陆一使得其兼备醚类消泡剂消泡
迅速、抑泡时间长及有机硅消泡剂理化惰性的特 点，其应用面较广。道康宁公司已开发成功四代有
机硅消泡剂，第五代产品也在研发中，第一代为乳 化硅油型消泡剂，主要应用于水处理和工业清洗等
行业；第二代为有机硅聚醚消泡剂，应用于纺织行 业；第三代为有机硅聚醚改性消泡剂，应用于纺织
及食品加工行业；第四代产品中的金属加工液用消 泡剂具有粒径小、分散性好的优点，代表产品有
ＸＩＡＭＥＴＥＲ￣ＡＦＥ一１２４７；造纸专用消泡剂具有消 泡陕、持久『生好、耐酸碱、耐温等优点，代表产品 有ＸＩＡＭＥＴＥＲ￣ＡＦＥ一７６１０和ＡＦＥ一７６００ Ｅ ］
本实验将甲基硅油与气相法白炭黑先加热制 成硅膏，再加入低黏度甲基硅油、水及复合乳化
剂进行乳化制成消泡剂。讨论了甲基硅油黏度、 复合乳化剂ＨＬＢ值、分散剂水的用量以及反应 时间对消泡性能的影响。
１ 实验
１．１主要原料及仪器 甲基硅油１：黏度（２５ｃｃ）＜１５０ ｍＰａ·Ｓ，常
收稿日期：２０１４一Ｏ７一ｌ７。 作者简介：黄潇（１９８９一），男，工程师，主要从事有机硅 下游产品的研发工作。Ｅ—ｍａｉｌ：８３４５４７３２２＠ｑｑ．ｔｏｍ。
第４期 黄潇等．有机硅消泡剂的制备及性能研究 ·２９７·
州市武进常新有机硅材料厂；甲基硅油２：黏度
（２０℃）５８１ ｍＰａ·ｓ，常州市武进常新有机硅材料 厂；气相法白炭黑：ＱＳ１０２，日本德山；
Ｓｐａｎ一８０：ＡＲ，西陇化工股份有限公司；Ｔｗｅｅｎ ８０：ＡＲ，国药集团化学试剂有限公司；聚乙
烯醇（ＰＶＡ），工业级，常州艾迪尔进出口有限 公司；烷基酚聚氧乙烯醚（ＴＸ一１０）：规格，德 国汉姆公司。
增力无极恒速搅拌器：ＤＷ一１，台湾全信电
子仪器有限公司；集热式恒温加热磁力搅拌器： ＤＦ一１０１Ｓ，河南省予华仪器有限公司；旋转粘度
计：ＮＤＪ一５Ｓ，上海羽通仪器仪表厂；台式离心 机：ＴＧＬ一１６，金坛市金南仪器制造有限公司。
１．２硅膏的制备 在三口烧瓶中按１００：８的质量比加入甲基硅
油２与气相法白炭黑，在油浴锅中加热至１４０— １５０ｏＣ，反应５～８ ｈ，降至室温，得到流动性较
好的白色硅膏，备用。 １．３消泡剂的制备 在三口烧瓶内加入３６ ｇ硅膏、２０ ｇ甲基硅
油１，混合均匀后，加入１２ ｇ亲水亲油平衡值
（ＨＬＢ值）约１０的复合乳化剂（Ｓｐａｎ一８０和 Ｔｗｅｅｎ８０复配，ＨＬＢ＝ＷＡ ＨＬＢＡ＋ＷＢ ＨＬＢＢ），混
合均匀；升温至４５￣Ｃ，再加入１１０ ｇ水，搅拌 １ ｈ；加入２２ ｇ ＰＹＡ水溶液（ＰＶＡ与水质量比为 １：１０），搅拌３０ ｍｉｎ，得消泡剂。
１．４性能测试 起泡液的配制：将奥妙洗衣粉、十二烷基苯磺
酸钠、ＴＸ一１０、水按质量比ｏ．５：ｏ．５：ｏ＿５：９８．５混 合，配制成起泡液。 消泡性能：将２５ ｍＬ起泡液加入１００ ｍＬ具塞 量筒中，上下震荡使泡沫升至１００ ｍＬ，然后加入
起泡液质量０．０２％的消泡剂，同时启动秒表记录 泡沫消失时间；抑泡性能：向试验液中继续加入 消泡剂（起泡液的０．１％），上下震荡具塞量筒，
频率为１次／ｓ，振幅约４ ｃｍ，按下秒表，记录泡 沫上升至４０ ｍＬ时所用时间；稳定性：将消泡剂
放入离心机中，以３ ０００ ｒ／ｍｉｎ的转速离 １￣，３０ ｍｉｎ， 观察乳液是否分层；水分散性：将０．５ ｇ消泡剂
加入烧杯，再加入１００ ｇ水，震荡，观察其在水 中的分散情况（若迅速分散且液面无油状物，则
水分散性能优；若分散较快，液面无油状物，水 分散性为良；若分散较慢，液面出现少量絮状物， 水分散性为中；若不易分散，且絮状物较难消失，
则水分散性差）。
２结果与讨论
２．１ 甲基硅油１的黏度对消泡剂性能的影响
在制备消泡剂过程中，需要将甲基硅油１加
入硅膏中。甲基硅油１的黏度对消泡剂性能的影 响见表１。
表１ 甲基硅油１的黏度对消泡剂性能的影响
由表１可见，随着甲基硅油１黏度的增加，消
泡剂的消泡时间先降后升，在黏度为５０ ｍＰａ·Ｓ时消
泡时间最短；抑泡时间上升是因为黏度较低的硅油 能迅速分散在起泡液中，从而覆盖泡沫表面，降低
泡沫壁张力，产生消泡效果，即时消泡效果好；经 过一段时间的振荡、搅拌，消泡剂中亲水亲油官能
团分离，消泡剂失去消泡能力，因而抑泡效果差；
黏度高的甲基硅油也有一定的消泡效果，但在水中 分散较慢（因搅拌后迅速分散，因此分散性仍判定
为优），且制备过程中不易乳化，稳定性差；但是
抑泡效果好。综合考虑，宜选择黏度在５０ ｍＰａ·ｓ左 右的低黏度甲基硅油。
２．２复合乳化剂的ＨＬＢ值对消泡剂性能的影响
乳化剂的ＨＬＢ值是制备乳液型有机硅消泡 剂的关键所在。表２为复合乳化剂的ＨＬＢ值对
消泡剂性能的影响。
表２复合乳化剂Ｈ ＬＢ值对消泡剂性能的影响
由表２可见，复合乳化剂ＨＬＢ值在１０左右
时，所制备的消泡剂消泡时间短、稳定性较好。
这是因为在加人相同量的乳化剂时，ＨＬＢ值偏 ２９８· 哺 讯 ．１ 材 料 第２９卷
高或偏低，乳化剂中亲水亲油基团减少，其消泡 和抑泡效果均会变差。乳化剂ＨＬＢ值过低（乳
化剂亲油值高），乳化不完全，亲水基团不能全 部或大部分与疏水基团结合，易造成分层，消泡
效果差；ＨＬＢ值过高（乳化剂亲水值高），疏水 基团结合不完全，在分层的同时，乳化剂会漂
油。为避免漂油现象，需多加入乳化剂，造成原 料浪费，成本增加。此外，还发现，采用不同黏
度的甲基硅油时所对应乳化剂的的最佳ＨＬＢ值
也不同。总体来讲，采用黏度大的硅油所对应的 最佳ＨＬＢ值相对较小，黏度小的硅油对应的最
佳ＨＬＢ值大。当ＨＬＢ值为ｌ０时消泡时间较短 （３０ ｓ），抑泡时间较长（３１２ ｓ），因此复合乳化
剂ＨＬＢ值选择１Ｏ。 ２．３水的用量对消泡剂性能的影响
在制备消泡剂过程中，需要加入一定量的水 作为分散介质对硅膏进行分散。增加消泡效果。
水的用量对消泡剂性能影响见表３。
表３水的用量对消泡剂性能的影响
由表３可以看出，随着水量的增加，消泡时
间先减后增。当水的用量为９０ ｇ时，消泡剂性 能较好。这是因为消泡实验采用静置消泡，随着
水量的增加，消泡剂变稀，消泡剂分散性变好， 消泡时间变短；增加到一定量后，由于消泡剂中
乳化剂含量减少，消泡时间反而增加。但是抑泡 时间呈下降趋势。这是因为当加水量少时，消泡剂
固体质量分数高，消泡剂有效成分增加，因此抑泡 时间长。实验发现，当水，加人量约为９０ ｇ时，消
泡时间较短（３０ ｓ），抑泡时间较长（２５３ ｓ）。因此 水的加人量选择９０ ｇ为宜。
２．４‘反应时间对消泡剂性能的影响 消泡剂制备过程时间包括两部分：水的滴加
时间与滴完后的反应时间。水的滴加速度与反应
时间对消泡剂性能有一定的影响，将滴加时间与 反应时间进行正交组合实验，探讨其对消泡剂性
能的影响，结果见表４。 表４反应时间对消泡剂性能的影响
由表４可见，反应时间不变时，水的滴加时 间较短时，消泡剂的消泡时间较长，延长滴加时
间，消泡时间变短，但是变化幅度不大。固定滴 加时间，随着反应时间的延长，消泡剂的消泡效
果、分散性及稳定性明显变好。这是因为随着水
的滴加时间延长，间接等同于乳化时间增加，乳 液趋向彻底乳化，因此消泡时间变短，消泡效果
增强；但是若反应时间较短，水加入后，未能彻 底乳化，水不能分散硅膏，因此乳液分散性和稳 定性较差，必会造成消泡效果差。在消泡剂的制
备过程中，反应时间是较滴加时间更为重要的工
艺参数。综合考虑产品性能及效率，滴加时间与 反应时间均选择６０ ｍｉｎ。
３ 结论
将黏度５８０ ｍＰａ·Ｓ的二甲基硅油和气相法白 炭黑反应制成硅膏，再加入黏度为５０ ｍＰａ·Ｓ的
低黏度甲基硅油、Ｓｐａｎ ８０与Ｔｗｅｅｎ ８０的复合乳 化剂以及水制得有机硅消泡剂。较佳工艺条件
是：硅膏制备温度控制在１５０ｏＣ，反应时间为 ５—８ ｈ；采用黏度５０ ｍＰａ·Ｓ左右的甲基硅油与硅 膏混合制备消泡剂，复合乳化剂的ＨＬＢ值为１０， 水的用量为９０ ｇ，温度控制在４５℃，水的滴加
时间为６０ ｍｉｎ，反应时间为６０ ｍｉｎ，得到的消泡
剂的消泡效果优良，消泡时间为２６—３０ Ｓ，抑泡 时间为２５３～３１２ Ｓ。
参考文献
［１］黄良仙，安秋风，郭锟，等．高效乳液型有机硅 消泡剂的制备及性能研究［Ｊ］．陕西科技大学学报 （自然科学版），２００９，２７（１）：３７—４０． ［２］邬继容，吴连斌，倪勇，等．乳液型有机硅消泡 剂研究［Ｊ］．杭州师范学院学报（自然科学版），
消泡剂的制备及应用实验报告

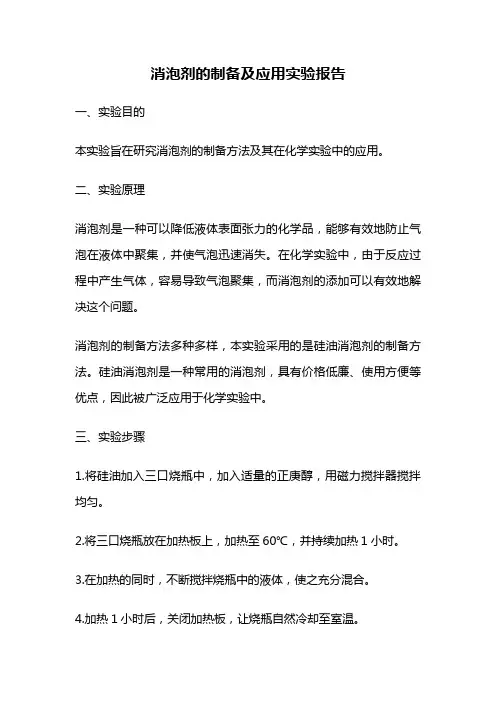

消泡剂的制备及应用实验报告
一、实验目的
本实验旨在研究消泡剂的制备方法及其在化学实验中的应用。
二、实验原理
消泡剂是一种可以降低液体表面张力的化学品，能够有效地防止气泡在液体中聚集，并使气泡迅速消失。在化学实验中，由于反应过程中产生气体，容易导致气泡聚集，而消泡剂的添加可以有效地解决这个问题。
消泡剂的制备方法多种多样，本实验采用的是硅油消泡剂的制备方法。硅油消泡剂是一种常用的消泡剂，具有价格低廉、使用方便等优点，因此被广泛应用于化学实验中。
三、实验步骤
1.将硅油加入三口烧瓶中，加入适量的正庚醇，用磁力搅拌器搅拌均匀。
2.将三口烧瓶放在加热板上，加热至60℃，并持续加热1小时。
3.在加热的同时，不断搅拌烧瓶中的液体，使之充分混合。
4.加热1小时后，关闭加热板，让烧瓶自然冷却至室温。
5.将制备好的硅油消泡剂倒入干净的小瓶中，保存备用。
四、实验结果
制备出的硅油消泡剂外观为透明油状液体，无色无味。在实验中，将硅油消泡剂滴加到产生气泡的溶液中，气泡很快消失，证明硅油消泡剂的消泡效果非常好。
五、实验应用
本实验制备的硅油消泡剂可以应用于化学实验中，有效地解决反应过程中气泡聚集的问题。同时，硅油消泡剂还可以应用于食品工业中，如啤酒、可乐等饮料的生产过程中，用于消除气泡。
六、实验结论
本实验成功制备出了硅油消泡剂，并证明了其在化学实验中的应用效果显著。硅油消泡剂的制备方法简单、价格低廉，具有很高的实用价值。
有机硅消泡剂生产配方
有机硅消泡剂生产配方
以下是一种有机硅消泡剂的生产配方：
材料：
-合成脂肪醇。
-硅油。
-甲基乙基酮。
-正丁醇。
-丙烯酸。
-三氧化二锑。
-氢气氧化钾。
步骤：
1.在反应釜中加入合成脂肪醇和硅油，进行混合搅拌。
2.加入甲基乙基酮和正丁醇，继续混合搅拌。
3.加入丙烯酸，继续混合搅拌。
4.在反应釜中通入氢气氧化钾，升温至50℃，反应12小时。
5.加入三氧化二锑作为催化剂，继续反应4小时。
6.过滤得到产品，进行包装。 以上是一种简单的有机硅消泡剂生产配方，具体配方和步骤可能会因不同厂家和产品而有所不同。在生产过程中需要注意安全措施，避免危险品泄漏和爆炸等意外事件。
浅析聚醚硅油有机硅消泡剂
浅析聚醚硅油有机硅消泡剂
消泡剂，又称为抗泡剂，在工业生产的过程中会产生许多有害泡沫，需要添加消泡剂。广泛应用于清除胶乳、纺织上浆、食品发酵、生物医药、涂料、石油化工、造纸、工业清洗等行业生产过程中产生的有害泡沫。消泡剂按成分可分为多种，本文主要对聚醚硅油消泡剂做出研究。
一、有机硅消泡剂
在工业生产过程中．会因各种原因产生有害泡沫。如不经适当抑制，泡沫会减少设备的有效负载量、延长生产过程的反应时间、增加能耗。添加消泡剂已被证实是消除有害泡沫最有效和最经济的方法。在工业生产的过程中会产生许多有害泡沫，需要添加消泡剂。消泡剂广泛应用于清除胶乳、纺织上浆、食品发酵、生物医药、涂料、石油化工、造纸、工业清洗等行业生产过程中产生的有害泡沫。有机硅消泡剂种类繁多，性能各异，主要有聚醚型、硅油型及聚醚硅油型。
1.聚醚消泡剂最大的有点是抑泡能力较强，因此它是目前发酵行业应用的主导消泡剂，但是它又有一个致命的缺点是破泡率低，一旦产生了大量的泡沫，它不能一下有效地扑灭，而是需要新加一定量消泡剂才能慢慢解决问题。
2.硅油消泡剂，属低毒、抗氧化、破泡能力较强的消泡剂，但是它的抑泡能力较差，耗用量大，对微酸性发酵效果差．对菌丝发育又有一定的抑制作用。
3．聚醚硅油有机硅消泡剂是一种新型高效消泡剂。相对于前两种消泡剂，它是选择具有较强抑泡能力的聚醚和疏水性强、破泡迅速的二甲基硅油为主要成分和能使硅油与聚醚有机结合起来的乳化剂、稳定剂等成分组成的消泡剂。
它具有表面张力低、消泡迅速、抑泡时间长、成本低、用量少、应用面广等特点。对有机硅进行聚醚改性，使之具有二类消泡剂的优点，成为一种性能优良，有广泛应用前景的消泡剂，在硅醚共聚物的分子中，硅氧烷段是亲油基，聚醚段是亲水基。聚醚链段中 性和起泡性，聚环氧丙烷链节能提供疏水性和渗透力，对降低表面张力有较强的作用。聚醚链端的基团对硅醚共聚物的性能也有很大的影响。
常见的端基有经基、烷氧基等。调节共聚物中硅氧烷段的相对分子质量。可以使共聚物突出或减弱有机硅的特性。同样，改变聚醚段的相对分子质量，会增加或降低分子中有机硅的比例，对共聚物的性能也会产生影响。聚醚硅油有机硅消泡剂很容易在水中乳化。在其浊点温度以上时，失去对水的溶解性和机械稳定性，并耐酸、碱和无机盐，可用于苛刻条件下的消泡，广泛用于涤纶织物高温染色工艺、发酵工艺中的消泡。此外，也可用于二乙醇胺脱硫体系的消泡及各种油剂、切削液、不冻液、水性油墨等体系的消泡，也适用于印刷行业感光树脂制版后，洗掉未固化树脂的消泡，是一种很有代表性、性能优良、用途广泛的有机硅消泡剂。
有机硅泡沫材料的制备及性能研究进展
第 1 期 张贤珍等．有机硅泡沫材料的制备及性能研究进展 73
有机硅泡沫材料的制备及性能研究进展
张贤珍1，2
，姜其斌2
，颜渊巍2*
，陈 琪2
（1.湖南工业大学 包装与材料工程学院，湖南 株洲 412007；2.株洲时代新材料科技股份有限公司，湖南 株洲
412007）
摘要：有机硅泡沫材料因独特的无机-有机杂化结构使其具有良好的阻燃性能、耐高低温性能、化学稳定性，又因含
有大量泡孔结构而具有缓冲减震、质量小、隔音隔热、吸声等优良特性，被广泛应用于生物医学、航天航空、电子设备等领
域。有机硅泡沫材料的制备方法有化学发泡法（内发泡法和外加发泡剂法）、物理发泡法（3D打印法、溶析成孔法和惰性
气体法）、模具法、辐射交联法、混合发泡法等多种方法。随着对有机硅泡沫材料研究的不断深入，绿色化、功能化和低成
本将是其未来研究的重要方向。
关键词：有机硅泡沫材料；制备方法；阻燃性能；减震性能；声学性能；耐热性能；电性能；研究进展
中图分类号：TQ333.93；TQ336.4＋6 文章编号：1000-890X（2020）01-0073-07
文献标志码：A DOI：10.12136/j.issn.1000-890X.2020.01.0073
有机硅材料是以Si—O键重复单元为主链，硅
原子上直接连接有机侧基的聚合物，其分子通式
为[
R
nSiO
4-n/2]
m（R为有机基团），因此其兼具无机材
料以及有机材料的特性，如突出的憎水防潮性、良
好的耐高低温性、优异的电绝缘性和化学稳定性
等[
1-3]
。泡沫材料由于独特的性质，如缓冲性能优
良、质量小、浮力大、隔热隔音性能良好和成本低
等特点，在减震、保温、吸声等方面有着非常广泛
的应用。
有机硅泡沫材料又称为聚有机硅氧烷泡沫材
料，集有机硅材料与泡沫材料的特性于一体[
4-6]
，
被普遍应用于生物医学、航天航空、电子设备等领
域，但由于成本较高使得其应用范围受到一定的
限制。制备性能优异且成本较低的有机硅泡沫材
料成为科研人员广泛关注的课题。
有机硅消泡剂的研究及其发展趋势
２００７年９月 有饥硅消泡剂的研究及其发展趋势 ５
有机硅消泡剂的研究及其发展趋势
陈萍华 将华麟 舒红英 赵滔滔
（南昌航空大学环化学院基础化学部 南昌３３００６３）
摘要：本文综述了目前常用的高效表面活性剂有机硅消泡剂的组成、消泡机理、研究现状，
并分析了其发展趋势。
关键词：有机硅 消泡剂 机理
有机硅消泡剂系由硅脂、乳化剂、防水剂、稠化剂
等配以适量水经机械乳化而成。其特点是表面张力
小，表面活性高，消泡力强，用量少，成本低。它与水及
多数有机物不相混溶，对大多数气泡介质均能消泡。
它具有较好的热稳定性，化学稳定性较好，还具有生理
惰性，通常用于食品和医药行业。它对所有气泡体系
兼具有抑泡、破泡功能，隶属广谱型消泡剂范畴。它被 广泛用于洗涤剂、造纸、纸浆、制糖、电镀、化肥、助剂、
废水处理等生产过程中的消泡…１。
１有机硅消泡剂的组成及其消泡机理
１．１有机硅消泡剂的组成
１．１．１防泡剂
防泡剂是有机硅消泡剂中的主要活性成分，防泡
剂既不溶于载体中，也不溶于起泡介质，防泡剂如：聚
硅氧烷，二氧化硅或者某些非油溶性聚合物。使用防 泡剂时要采用合适的量或者合适的比例，最终改变防
泡剂的表面效应，使防泡效果达到最好。
１．１．２载体
载体对防泡剂起支持介质的作用，便于将它们掺 入起泡体系中。载体占消泡剂配方的大部分。它们通
常是烃类油或水，有时也使用其他物质，如脂肪醇、脂
肪酸酯或溶剂等。
１．１．３乳化剂和展开剂
消泡剂的主要活性成分与起泡介质是不相混溶
的，但在消泡过程中，它必须迅速乳化、分散进入起泡
体系或在泡沫表面铺展，因此，在消泡剂中必须加入乳
化剂或展开剂。它们与防泡剂、载体等主要成分掺合，
一起加入到起泡体系中，使消泡剂的主要成分在起泡
介质中立即分散。帮助消泡剂更快、更多地接触表面。
从而提高消泡剂的展开效率。常用的乳化剂或展开剂
为非离子表面活性剂如：Ｓｐａｎ类、Ｔｗｅｅｎ类、ＯＰ类或者
有机硅消泡剂配方与生产工艺
有机硅消泡剂配方与生产工艺
有机硅消泡剂的配方和生产工艺因厂商和产品的不同会有所差异，以下是一种常见的有机硅消泡剂的配方和生产工艺示例：
配方：
1. 有机硅乳液：主要成分是有机硅聚合物、溶剂和乳化剂。
2. 乳化剂：常用的乳化剂有非离子型和阳离子型乳化剂，根据具体配方需要进行选择。
3. 稳定剂：用于提高有机硅乳液的稳定性和抗沉降性。
4. pH调节剂：用于调节有机硅乳液的pH值。
生产工艺：
1. 准备制备有机硅乳液所需原料。
2. 将有机硅聚合物、溶剂和乳化剂按照一定比例混合，加热搅拌至溶解均匀，并保持温度恒定。
3. 将稳定剂加入混合物中，继续搅拌使其充分混合。
4. 根据需要调节乳液的pH值，加入适量的pH调节剂进行调节。
5. 继续搅拌，待冷却至室温后，得到有机硅乳液。
6. 进行产品质检，检测乳液是否符合要求。
7. 将有机硅乳液包装、储存或进行进一步深加工。
需要注意的是，具体的配方和生产工艺会根据产品的具体要求和使用场景的不同而有所差异，以上仅是一种常见的示例。将来可能会有更先进的配方和生产工艺的出现。
有机硅消泡剂的生产工艺流程
有机硅消泡剂的生产工艺流程
下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!
并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!
Download tips: This document is carefully compiled by theeditor. I
hope that after you download them,they can help yousolve practical
problems. The document can be customized andmodified after
downloading,please adjust and use it according toactual needs, thank
you!
In addition, our shop provides you with various types ofpractical
materials,such as educational essays, diaryappreciation,sentence
excerpts,ancient poems,classic articles,topic composition,work
summary,word parsing,copy excerpts,other materials and so on,want to
know different data formats andwriting methods,please pay attention!有机硅消泡剂是一种高效的消泡剂，广泛应用于化工、涂料、油墨、塑料等行业。其生产工艺流程如下：
乳液型二甲基硅油／气相SiO2／双酰胺复配消泡剂的制备及其性能研究
Ｔｅｃｈｎｏｌｏｇｙ 一。
Ａ ｓｔｕｄｙ 圈ｐｔｅｐａｔａｔ｜ｏｎ ａ 翻 ＠ ｛ｌ『＠ ａ圈０＠
０ 霸＠蓄＠ ＠ 固蚕豳蓄Ｓａ嘲霆篮＠０＠ ０ 磷０
ｗｉｔｈ ｄＪｍｅｔｈｙ｜Ｓｉｌｉｃｏｎ 内８Ｓ ｐｈａｓｅ ＳＪＯ
＞ ＞ ＞ ＭＡＯ Ｅｒ—ｉｉｎ，ＬＩ Ｘｉａｏ—ｒｕｉ《ｉｎｓｔｉｔｕｔｅ ｏｆ Ｍａｔｅｒｉａｌｓ＆Ｄｅｓｉｇｎ ｆｏｒ Ｌｉｇｈｔ Ｃｈｅｍｉｃａｌ Ｉｎｄｕｓｔｒｙ，Ｓｈａａｎｘｉ Ｕｎｉｖｅｒｓｉｔｙ ｏｆ Ｓｃｉｅｎｃｅ ａｎｄ Ｔｅｃｈｎｏｌｏｇｙ，Ｘｉ’ａｎ ７ １ ００２ １，Ｃｈｉｎａ）
乳液型二甲基硅油／气相Ｓ ｉ Ｏ ２／双酰胺
复配消泡剂的制备及其性能研究
＞ ＞ ＞ 毛二林李小瑞（陕西科技大学轻化工材料与设计研究所，西安，７１００２１）
摘 要：以牛油、二乙烯三胺（ＤＥＴＡ）为主要原料合成了
一种新型双酰胺表面活性剂，采用Ｓ Ｐａｎ＿Ｔｗｅｅｎ复配乳 化剂将二甲基硅油／气相ｓｉ０２／双酰胺的混合体系进行 乳化，制备出一系列乳液型的复配消泡剂，考察了物料 配比、乳化剂用量、乳化剂配比对产品性能的影响，确 定了最佳的制备工艺条件。实验表明：该消泡剂具有稳 定性能好、分散Ｉ｝生能优良、消泡力强的特点。 关键谲：乳液；双酰胺表面活性剂；二甲基硅油；复配
消泡剂
Ａｂｓｔｒａｃｔ：Ａ ｎｅｗ ｂｉｓａｍｉｄｅ ｓｕｒｆａｃｔａｎｔ ｗａｓ ｐｒｅｐａｒｅｄ ｗｉｔｈ ｂｅｅｆ ｆａｔ ａｎｄ ｄｉｅｔｈｙＩｅｎｅｌ ｒｉａｍｉｎｅ（ＤＥＴＡ）ａｓ ｍａｉｎ ｒａｗ ｍａｔｅｒｉａｌｓ ａｎｄ ａ ｓｅｒｉｅｓ ０ｆ ｅｍｕ１． ｓｉｏｎ ｔｙｐｅ ｃｏｍｐｏｕｎｄ ｄｅｆｏａｍｅｒｓ ｗｅｒｅ ｐｒｅｐａｒｅｄ ａｆｔｅｒ ｅｍｕｌｓｉｆｉｃａｔｉｏｎ ｏｆ ｌｈｅ ｍｉｘｅｄ ｓｙｓｔｅｍ ｏｆ ｄｉｍｅｔｈｙｌ ｓｉｌｉｃｏｎ ｏｉｌ／ｇａｓ ｐｈａｓｅ ＳｉＯ２／ｂｉｓａｍｉｄｅ ｗｉｔｈ Ｓｐａｎ－ Ｔｗｅｅｎ ｃｏｍｐｏｕｎｄ ｅｍｕｌｓｉｆｙｉｎｇ ａｇｅｎｔ．Ａｎ ｉｎｖｅｓｔｉｇａｔｉｏｎ ｗａｓ ｍａｄｅ ｔｏ ｌｈｅ ｅｆｆｅｃｔ ｏｆ ｍａｔｅｒｉａｌ ｒａｔｉｏ，ｅｍｕｌｓｉｆｙｉｎｇ ａｇｅｎｔ ｄｏｓａｇｅ ａｎｄ ｅｍｕｌｓｉｆｙｉｎｇ ａｇｅｎｔ ｒａｔｉｏ ｏｎ ｔｈｅ ｐｒｏｄｕｃｔ ｐｅｒｆｏｒｍａｎｃｅ ａｎｄ ｔｈｅ ｏｐｔｉｍａｌ ｐｒｅｐａｒａｔｉｏｎ ｔｅｃｈｎｏｌｏｇｉ－ ｃａＩ ｃｏｎｄｉｔｉｏｎｓ ａｒｅ ｄｅｔｅｒｍｉｎｅｄ．Ｔｈｅ ｒｅｓｕｌｔｓ ｏｆ ｌｈｅ ｅｘｐｅｒｉｍｅｎｔ ｉｎｄｉｃａｔｅｄ ｔｈａｔ ｔｈｅ ｄｅｆｏａｍｅｒ ｈａｄ ａ ｇｏｏｄ ｓｔａｂｉｌｉｔｙ ｑｕａｌｉｔｙ ａｎｄ ｆｉｎｅ ｄｉｓｐｅｒｓｉｏｎ ｐｒｏｐｅＦ ｔｉｅｓ ｗｉｔｈ ｓｔｒｏｎｇ ｄｅｆｏａｍｉｎｇ ｐｏｗｅｒ． Ｋｅｙ ｗｏｒｄｓ：ｌａｔｅｘ；ｂｉｓａｍｉｄｅ ｓｕｒｆａｃｔａｎｔ；ｄｉｍｅｔｈｙｌ ｓｉｌｉｃｏｎ ｏｉｌ；ｃｏｍｐｏｕｎｄ ｄｅｆｏａｍｅｒ
有机硅消泡剂的制备及性能
第35卷 第4期2007年11月 河南师范大学学报(自然科学版)JournalofHenanNormalUniversity(NaturalScience) Vol.35 No.4Nov.2007
文章编号:1000-2367(2007)04-0099-04
有机硅消泡剂的制备及性能
李 荣1,张洪武2,高洁莹1,曾少华1
(1.重庆师范大学化学学院,重庆400047;2.重庆科仕默化工有限公司,重庆400020)
摘 要:采用正交设计实验法以二甲基硅油及二氧化硅为主要原料制备了有机硅消泡剂.研究了原料配比、稳定剂、HLB值对消泡剂稳定性及消泡性能的影响.实验结果表明:当二甲基硅油为16.0%,二氧化硅为2.0%,乳化剂为6.0%,聚乙烯醇用量为0.21%,HLB值为9.55～9.65时,制备的有机硅消泡剂的稳定性及消泡性能较好.关键词:有机硅消泡剂;稳定性;消泡性能;正交设计中图分类号:TQ423 文献标识码:A
在发酵、造纸制浆、涂料、印染、石油和化工等各种工业生产中,由于振动、搅拌和沸腾等常常产生泡沫,它们影响生产操作、产品质量及生产能力,造成生产效率低、增加次品、降低产品装载率及其它问题,故在生
产过程中如何有效地控制泡沫长期为研究者所重视.工业上通常用机械法和化学法消除有害泡沫[1],机械消除法只能短时间去除表面泡沫,而难于消除大量细密的内部泡沫.故常常采用化学消泡法,即向泡沫体系中加入消泡剂是目前最有效、最经济的消除有害泡沫的方法.消泡剂有破泡和抑泡两种功能[2],消泡剂就是要破坏和抑制气泡壁薄膜的形成,消泡剂分子进入泡沫的双分子定向膜,破坏定向膜的力学平衡而达到破泡的目的[3,4].一种有效的消泡剂要求同时具有消泡和抑泡作用,不仅能迅速使泡沫破灭,而且能在相当长的时间内防止泡沫生成.工业上常用的消泡剂一般可分为有机消泡剂、有机硅消泡剂和聚醚型消泡剂等3类[5].有机硅消泡剂不仅具有瞬时消泡的作用,而且有持久的抑泡作用,具有成本低廉、用量少、应用范围广、化学惰性、无污染等优点,尤其是某些性能优良的消泡剂在较苛刻的条件下,也能取得满意的效果[6-7],是应用最广泛的一类消泡产品,具有较好的经济效益和广泛的应用前景.本文用二甲基硅油、二氧化硅为主要原料,配以乳化剂和助
聚醚改进有机硅消泡剂
聚醚改进有机硅消泡剂
范远彬张继梅
1泡沫简介
泡沫是日常生活中常见的现象。泡沫是气相分散在液相中的分散
体系，其中液相占有很小的体积分数，然而泡沫又有很大的体积，气相
被连续的液膜分隔开，形成大小不等的气泡，具有很大的气液表面。很
多情况下我们看见的肥皂泡是球形的，其实不然，是多边体形。在多面
体顶角的液膜交界处，液膜是弯曲的，弯曲的表面存在压力差△P，用
laplace公式表示为△P=2Y／R(Y：液体的表面张力，R：液体的曲率半径)。这种压差的存在，加速了气泡间平液膜向边界处的排液作用，
使液膜变得更薄，当低于临界值时，液膜破裂。可见，泡沫是一个不稳
定体系。但是，溶液中常有表面涮生物质或起泡物质，使体系的不稳定程
度减弱。另外液膜受力形变或局部表面扩张的瞬间，可修复因受力而变
薄的液膜，称为Marangoni效应，该修复能力用Gbiss弹性模量E表
示为E=2dyF／(dlnA)(dyF：起泡液体表面张力的变化，dlnA：液
膜面积自然对数的变化)。E值越高，膜的修复能力越强。其次体系中
气泡物质使液膜的表面粘度和液体粘度提高，减缓排液速度。如果起泡
剂分子带电荷，液膜表面会形成两个带同号电荷的表面，N_LP_液膜进一
步变薄，使其维持一定的厚度。
消除泡沫的办法有物理和化学的方法：改变温度、避免强沸、减小
压力等等物理方法可以抑制泡沫的产生；使用消泡剂是普遍使用的化学
方法。消泡剂以微粒的形式渗入泡沫体系中，当要产生泡沫时，微粒破
坏-4-59,的弹性膜，抑制其产生；当已经有泡沫时，消泡剂则破坏气泡的
平衡体系使其破裂。
2消泡剂
无论那种消泡剂，除了发泡的体系的特殊要求外，都应该具有：
1)消泡能力强，用量小：
2)不影响起泡体系：
3)表面张力小：
4)扩散性和渗透性好：
5)化学性质稳定，耐热、耐氧化性好：
6)气体溶解性、透过性好；
7)在起泡溶液中溶解性小；8)无生理涮生、安全性高。
但是同时具备这样条件的消泡剂目前是没有的，各种消泡剂都有
