快速判断单相压缩机接线柱的方法
空调压缩机接线方法与接线图
空调压缩机接线方法与接线图空调坏了如果判断不出是哪里的问题，那可是十分头痛的事情。
今天最冷菌来为大家分享怎样判断空调压缩机的好坏，空调压缩机接线图以及空调压缩机的接线方法，希望能够帮到大家！一、压缩机好坏测量1、在压缩机的上面有3根接线柱、分别是S、M、C其中S是启动绕组、M是运行绕组、C是公共端2、用万用表测量其阻值、其中SC和MC之间的阻值加起来等于MS之间的阻值就是正常了，比如SC之间的阻值是5欧、MC之间的阻值是3.5欧、那么MS之间的阻值就是8.5欧（允许有一点偏差，但不会很大）。
如果阻值偏移过大，或者3者之间没有阻值、那么这个压缩机肯定是坏的！3、有的时候、用万用表测量是正常的、但压缩机内部短路是测量不出来的。
最简单的办法就是、用万用表量一下有没有通上电，如果通上电了不启动的话、你可以更换一个启动电容（50UF）的、如果还不启动的话、那么就是压缩机坏了！二、空调压缩机接线图以及空调压缩机的接线方法不同厂家的压缩机其接线柱方位虽然不同，但在每个接线柱旁都标有字母；对于单相压缩机而言，C表示公共端，R表示主绕组端，S 表示付绕组端。
各绕组接线一定要按图示方法，否则压缩机不能正常工作，甚至烧毁。
单相压缩机接线端子标识和压缩机原理接线图单相压缩机公共接线端C、主绕组端R 、付绕组端S的判定方法：根据单相压缩机的主副绕组线径、匝数不一样其直流电阻值也不一样的原理（主绕组C～R阻值较小，副绕组C～S阻值略大，R～S阻值是主副绕组阻值之和），用万用表电阻档，假设任一接线端子为C 端，将万用表一只表笔与假设公共端接触，另一支表笔分别与另外两个端子接触，测量阻值若分别为：3.5Ω、4.2Ω。
则假设正确，那么，电阻值较小的另一端为主绕组端R，电阻值略大的另一端为付绕组端S。
用同样的方法最多假定三次就可以找出公共端C、主绕组端R和付绕组端S。
空调压缩机是3个接线点,分别是启动绕组和运行绕组,你可以用万用表把以上绕组区分开来,公共点找出来,启动绕组的电阻小于运行绕组,3个点区分开来以后下一步就是接线,记住公共点一般用字母标注为C,用零线接公共点C,用火线接电容的其中的一个点,电容的另一个点接空调压缩机的启动绕组的一个点,压缩机的运行绕组的点连接到刚才一开始电容的火线上就可以了。
压缩机接线方法
压缩机接线方法压缩机是一种常见的工业设备，用于将气体压缩成液体。
在使用压缩机的过程中，正确的接线方法是至关重要的。
接线不当可能导致设备损坏甚至安全事故。
因此，本文将介绍压缩机接线的方法，以确保设备的正常运行和安全使用。
首先，接线前需要确保压缩机处于停机状态，并断开电源。
接下来，根据压缩机的接线图纸，准备好所需的电缆、接线端子和工具。
接着，根据接线图纸上的标识，将电缆剥去外皮，露出内部的导线。
然后，根据导线的颜色和标识，将其连接到相应的接线端子上。
在接线过程中，务必确保导线连接牢固，接线端子紧固可靠，以防接触不良或短路。
接下来，根据接线图纸上的要求，连接压缩机的控制电路。
这一步骤需要特别注意接线的顺序和方式，以确保控制电路的正常运行和安全性。
在接线完成后，需要进行一次全面的检查。
检查包括接线端子的紧固情况、导线的连接是否正确、电缆的绝缘是否完好等。
只有确保接线的质量和安全性，才能进行下一步的操作。
最后，接通电源，对压缩机进行一次简单的试运行。
观察压缩机的运行状态和控制电路的工作情况，确保一切正常。
若发现异常情况，立即停机检查，并及时排除故障。
通过以上步骤，我们可以完成压缩机的接线工作。
正确的接线方法不仅可以确保设备的正常运行，还可以保障使用人员的安全。
因此，在进行压缩机接线时，务必严格按照接线图纸和操作规程进行操作，确保每一步都符合要求。
总之，压缩机接线是一项重要的工作，需要我们严谨认真对待。
只有掌握正确的接线方法，才能确保设备的安全稳定运行，为生产和工作提供可靠保障。
希望本文所述的压缩机接线方法能对大家有所帮助，谢谢阅读！。
压缩机接线原理图

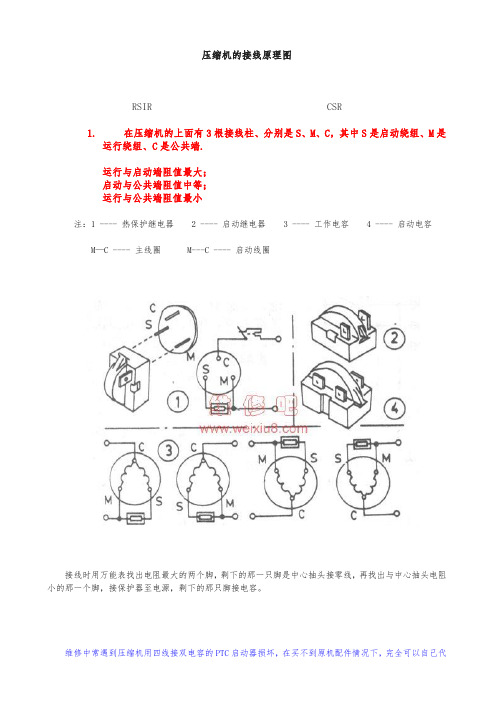

压缩机的接线原理图RSIR CSR1.在压缩机的上面有3根接线柱、分别是S、M、C，其中S是启动绕组、M是运行绕组、C是公共端.运行与启动端阻值最大；启动与公共端阻值中等；运行与公共端阻值最小注：1 ---- 热保护继电器 2 ---- 启动继电器 3 ---- 工作电容 4 ---- 启动电容M—C ---- 主线圈 M---C ---- 启动线圈接线时用万能表找出电阻最大的两个脚，剩下的那一只脚是中心抽头接零线，再找出与中心抽头电阻小的那一个脚，接保护器至电源，剩下的那只脚接电容。
维修中常遇到压缩机用四线接双电容的PTC启动器损坏，在买不到原机配件情况下，完全可以自己代换。
原机启动器是两个ptc组合在一起的。
图中ptc1和运转电容c1（容量小的是运转电容）并联，ptc2和启动电容c2（容量大的是启动电容）串联。
弄清了接线原理就可以动手改制了，实际代换可用2只普通的ptc接到电路中，处理好绝缘即可。
压缩机好坏测量：2.用万用表测量其阻值、其中SC和MC之间的阻值加起来等于MS之间的阻值就是正常了，比如SC之间的阻值是5欧、MC之间的阻值是3.5欧、那么MS之间的阻值就是8.5欧（允许有一点偏差，但不会很大）。
如果阻值偏移过大，或者3者之间没有阻值、那么这个压缩机肯定是坏的！！3.有的时候、用万用表测量是正常的、但压缩机部短路是测量不出来的。
最简单的办法就是、用万用表量一下有没有通上电，如果通上电了不启动的话、你可以更换一个启动电容（50UF）的、如果还不启动的话、那么就是压缩机坏了！压缩机三端端子的判定4压缩机是一个单相的。
如果说明书中电路图没有标明，那只能用万用表测量电阻了。
万用表电阻低档，分别每两个头测量电阻共三次，有一次电阻最大，那剩下的那个就是公共线，接电源零线。
和公共线电阻小的是主绕阻，接电源火线，和电容的一端。
剩下那个是运行绕阻，接电容剩的那端。
压缩机电机与冰箱制冷系统其它控制元件的线路联接，是通过压缩机封闭机壳上的三个接线端子联接的。
压缩机好坏测量以及端子的判定培训教材
• 由此可总结出方便记忆的方法： • 运行与启动端阻值最大； • 启动与公共端阻值中等； • 运行与公共端阻值最小；
• 3.有的时候、用万用表测量是正常的、但压缩机内部短路是测量 不出来的。最简单的办法就是、用万用表量一下有没有通上电， 如果通上电不启动的话、你可以更换一个启动电容（50UF）的、 如果还不启动的话、那么就是压缩机坏 了！
正确识别压缩机绕组接线端子
• 根据一般电冰箱电机绕组的电阻值规律，启动绕组的电阻值大于运行 绕组电阻值。用万用表电阻档测量端子间电阻值，测得1
压缩机好坏测量以Байду номын сангаас端子的判定
压缩机气缸工作原理演示
压缩机好坏测量
• 1.在压缩机的上面有3根接线柱、分别是S、M、C，其中S是启动 绕组、 M是运行绕组、C是公共端
• 2.用万用表测量其阻值、其中SC和MC之间的阻值加起来等于MS 之间 的阻值就是正常了，比如SC之间的阻值是5欧、MC之间的阻 值是3.5欧、那么MS之间的阻值就是8.5欧（允许有一点偏差，但 不会很大）。如果阻值偏移过大，或者3之间没有阻值、那么这 个压缩机肯定是坏的！
空调压缩机启动电容接线
空调压缩机启动电容接线 Last updated on the afternoon of January 3, 2021空调压缩机启动电容接线下面的接法图如下（经本人实际操作）压缩机连接出来是三条线，压缩机有没转你就摸下室外机的两个铜管螺母，小的管很凉的话就是启动了如果是红黄黑的话 1.就是把红色线的那插片插到压缩机电容并且和第一跟红色接线连接到公端插片 2.黄色那条线就接电容的另外一段 3.至于黑色线那就直接接到端子板上的从左数第二个插片（即你说的第2跟黑色线接的风扇电机为同一个端口如果压缩机线的蓝黄褐的话 1.就是把蓝色线的那插片插到压缩机电容并且和第一跟红色接线连接到公端插片 2.黄色那条线就接电容的另外一段 3.至于褐色线那就直接接到端子板上的从左数第二个插片（即你说的第2跟黑色线接的风扇电机为同一个端口这个问题很简单，不需要看电路图。
空调外机就是两个电容两个电机，压缩机和外风机这两个电机！从电机里面出来有三个接头，这三个接头分别是公共绕组，主绕组，副绕组220V市电接在公共绕组得主绕组上面主副绕组之间接个电容这三个绕组如何区分呢用万用表打到欧姆档就可以量出来。
电阻阻值最大的是主绕组与付绕组之间，由此可以判断另外一个头就是公共端了；确定了公共端之后就容易判断主绕组和付绕组了，与公共端电阻阻值小的是主绕组，与公共端电阻阻值大的是付绕组--------————————————————————————————另讲一下大电容的测量法1，交流电接上后几秒后，将电容两脚短接一下，是不是有火花产生？2，数显万用表测，打到欧姆档（K欧级）可看到读数瞬间从1跳到一个读数，然后马上又回归到13，用数字万用表，明显看到指针从左到右的摆动然后马上归到原始位置不同厂家的压缩机其接线柱方位虽然不同，但在每个接线柱旁都标有字母；对于单相压缩机而言，C表示，R表示主端，S表示付端。
各接线一定要按图示方法，否则压缩机不能正常工作，甚至烧毁。
单相、三相压缩机短路、断路及漏电及故障判断
单相、三相压缩机短路、断路及漏电及故障判断单相压缩机启动电路：因单相异步电机无启动力距，因此多数采用电容分相，在启动绕组上串联一相连接电容来达到以获取启动力距目的，当压缩机电容损坏之时，压缩机就无法启动。
单相压缩机上三个接线柱推断：直流电阻判断法：一般情况下（R）表示运行端，（S）表示启动端，（C）表示公共端，RS间的电阻大于SC、RC间的电阻，RS间电阻等于SC间电阻加RC间的电阻。
当字母清晰无法识别时，可将万用表调到电阻R*1Ω档。
①首先找出公共端，用万用表红（黑）表笔放置于压缩机上任就任一瑞子，另两端分别用黑（红）笔测量，如果两次的电阻之和等于被测两端的电阻。
那么红表笔所接的为公共端C点。
②一般情况下，启动绕组阻值大于运行绕组阻值。
压缩机电机绕组短路、断路及漏电判断方法把万用表调至电阻R*1Ω档，调零后，测量涡轮电机绕组C-R或C-S两点的电阻值。
若所测绕组的电阻值小于正常值或RRS≠RSC+RRC，就可判断此绕组短路。
对于三相电动机，用若两表笔分别接触3个接线柱端子中的2个，如果3次测量中所测阻值明不相同，表明有短路。
检查漏电，可采用万用表的电阻档。
或将外壳的漆皮去掉一小块，进行测量。
若电阻值很小，就电阻器可判断绕组或内部接线碰壳通地。
三相压缩机常见故障排除：1、如何调整三相压缩机反转：调换任意两根相线位置。
2、三相压缩机运行中发出“吭吭”声原因：整流器严重不平衡引起，肯定有一相电源缺相，可用万用表检查电源是不是缺相。
3、三相压缩机在运转中速度变慢、一相保险丝熔断、一相电流增大究其原因：压缩机电动机绕组有一相碰壳通地造成的。
拆下接地线后，可用试电笔测机壳是否带电。
如机壳带电，再以将电源插头拔下，用手摸压缩机机壳，在机壳局部应有发烫感觉。
对于三相电动机，如果3次测得的阻值一致，表明绕组良好；如果有2次测得的阻值为无穷大，表明有一组绕组断路；如果3次测试均为无穷大，表明至少有两组绕组断路。
单相压缩机保护电路外置式保护器：蝶形保护器安装在压缩机外部紧贴在机壳上，与压缩机电机串联连接，压缩机工作时，电流也通过保护器的发热元件和双金属片，当空调发生故障，压缩机电机运转电流过大时，电流通过发热元件产生触发热量增大，并使双金属片变形弯曲，动触点随之断开，切断压缩机电源。
单相电机三根线如何快速确定启动线和运行线？
单相电机三根线如何快速确定启动线和运行线？单相电机三根线如何快速确定启动线和运行线？单相电机的特点是噪音小、结构简单、成本低。
与三相电机不同的是它的定子有两种不同绕组，主绕组和副绕组。
这两相绕组都缠绕在电机的定子上，在空间位置上是垂直分部的，通单相电则产生一个椭圆形磁场，然后产生启动转矩力使转子转动起来。
单相电机中，其主绕组的线径大、匝数少，因此其电阻值较小，则作为启动绕组。
它的副绕组线径较细、匝数较多，因此其电阻值较大，则作为运行绕组。
上图是已经接了运行电容的示意图，而题目说的单相电机是没有接元器件的。
当没有接元器件时，此时单相电机的两相绕组相当于串联在一起，然后分别从两端引出两根线、再从两者之间引出一根线。
根据主绕组和副绕组阻值可知，主绕组的电阻是小于副绕组的。
假如没有接线图，只有用万用表测量其阻止，两两进行测量，测量三次记下电阻值。
当阻值为最大时，说明此时测量的电阻值是主副绕组的电阻之和。
当阻值最小时，说明此时测量的电阻值是启动绕组的电阻值。
当阻值介于最大阻值和最小阻值之间时，说明此时测量的电阻值是运行绕组的电阻值。
综上所述，把上述的一些基本信息了解之后方能快速解决提问者的问题了。
启动线和运行线的判断关键是找出这三根线的公共线。
首先将三根线两两进行测量其阻值，找出阻值最大的一组线，此时剩下的一根线就是两个绕组之间引出的一根线，通常做公共线用。
当找到公共线时，此时的启动线和运行线判断非常简单了。
分别测量公共线与其它两根线之间的阻值。
阻值大的，为运行线的，阻值小的为启动线。
由此可知，电机引出的三根线分别是启动线、运行线、公共线。
单相电机有电容启动式、电容运转式、电容启动运转式等。
单相电机的电容运行式接线此时只要在单相电机的启动线和运行线之间连接一个电容器，相当于电容器一端接启动线，另一端接运行线。
当接运行电容器时，只要把电容器接启动线的一端接单相电的火线，公共线接零线即可。
单相电机的启动运行式接线，也就是双值电容的接线。
压缩机接线原理图.
压缩机的接线原理图RSIR CSR1.在压缩机的上面有3根接线柱、分别是S、M、C，其中S是启动绕组、M是运行绕组、C是公共端.运行与启动端阻值最大；启动与公共端阻值中等；运行与公共端阻值最小注：1 ---- 热保护继电器 2 ---- 启动继电器 3 ---- 工作电容 4 ---- 启动电容M—C ---- 主线圈M---C ---- 启动线圈接线时用万能表找出电阻最大的两个脚，剩下的那一只脚是中心抽头接零线，再找出与中心抽头电阻小的那一个脚，接保护器至电源，剩下的那只脚接电容。
维修中常遇到压缩机用四线接双电容的PTC启动器损坏，在买不到原机配件情况下，完全可以自己代换。
原机启动器是两个ptc组合在一起的。
图中ptc1和运转电容c1（容量小的是运转电容）并联，ptc2和启动电容c2（容量大的是启动电容）串联。
弄清了接线原理就可以动手改制了，实际代换可用2只普通的ptc接到电路中，处理好绝缘即可。
压缩机好坏测量：2.用万用表测量其阻值、其中SC和MC之间的阻值加起来等于MS之间的阻值就是正常了，比如SC之间的阻值是5欧、MC之间的阻值是3.5欧、那么MS之间的阻值就是8.5欧（允许有一点偏差，但不会很大）。
如果阻值偏移过大，或者3者之间没有阻值、那么这个压缩机肯定是坏的！！3.有的时候、用万用表测量是正常的、但压缩机内部短路是测量不出来的。
最简单的办法就是、用万用表量一下有没有通上电，如果通上电了不启动的话、你可以更换一个启动电容（50UF）的、如果还不启动的话、那么就是压缩机坏了！压缩机三端端子的判定4压缩机是一个单相的。
如果说明书中电路图没有标明，那只能用万用表测量电阻了。
万用表电阻低档，分别每两个头测量电阻共三次，有一次电阻最大，那剩下的那个就是公共线，接电源零线。
和公共线电阻小的是主绕阻，接电源火线，和电容的一端。
剩下那个是运行绕阻，接电容剩的那端。
压缩机电机与冰箱制冷系统其它控制元件的线路联接，是通过压缩机封闭机壳上的三个接线端子联接的。
压缩机接线图
压缩机接线图单相压缩机接线图 不同厂家的压缩机其接线柱方位虽然不同，但在每个接线柱旁都标有字母；对于单相压缩机而言，C表示公共端，R表示主绕组端，S表示付绕组端。
各绕组接线一定要按图示方法，否则压缩机不能正常工作，甚至烧毁。
单相压缩机接线端子标识和压缩机原理接线图如下图所示。
空调压缩机接线方法 方法一： 接线方法：（C公共端）接电源火线（L）、（R运行绕组）接电容再接电源零线（N）、（S启动绕组）接电容另一端。
如果发现压缩机接线端无标志，可用万用电表（Rx1欧挡）测量方法：分别对3个端子电阻测量，如果在两个端子测出电阻值最大时，未测那个端子就是公共端（C），（运行绕组电阻+启动绕组电阻=测量电阻值最大）。
确定公共端（C）后，可利用公共端（C）分别测运行绕组电阻和启动绕组电阻。
（基本判端：（C-R）运行绕组电阻比（C-S）启动绕组电阻小）。
如日立（H833压缩机）这一规格，运行绕组比启动绕组电阻大。
其它压缩机都是运行绕组比启动绕组电阻小。
绕组电阻测量方法： ①C端与R端之间的电阻为主线圈绕组; ②C端与S端之间的电阻为副线圈绕组; ③测量后的绕组与规格值进行比较，误差在0.1欧为合格。
方法二： 如果是单相的，就是220伏的，可以用万用表测量三端阻值。
设三端分别为A，B，C，则有AC+BC=AB，那幺C接电源火线，AC和BC中阻值小点的接电源和电容，阻值大的就接电容另一端！还有可以直接从压缩相接线桩旁的标记接，C（公共端）接火线，R（RUN运行端）接零线和电容。
S （STAR起动端）接电容另一端！380V的就直接接好了，如果反相就调换任意的两根线就行了！ 方法三： 公共端和运行端电阻最小，公共端和启动端电阻要大些，运行端到启动端的电阻等于上述两个电阻之和，电容接在运行端和启动端之间，公共端和运行端接电源，火线零线任意接。
C=Commonality，为公共端。
S=Startup，为启动端。
压缩机接线方法
压缩机接线方法
压缩机是一种广泛应用于工业和家用领域的设备，它的作用是将气体压缩成液体或高压气体。
在使用压缩机的过程中，正确的接线方法是非常重要的，它关系到整个设备的正常运行和安全性。
下面我们将介绍压缩机接线的方法，希望能对大家有所帮助。
首先，我们需要明确压缩机的电气接线图，这是进行接线工作的基础。
电气接线图上会标明各个接线端子的名称和编号，以及它们之间的连接关系。
在进行接线之前，务必仔细阅读电气接线图，了解每个接线端子的作用和连接方式。
接下来，根据电气接线图的要求，选择合适的导线和连接器进行接线。
在选择导线时，要根据压缩机的额定电流和功率来确定导线的规格，确保导线能够承受电流的负荷。
在选择连接器时，要注意连接器的质量和可靠性，确保连接的稳固和安全。
接线过程中，要严格按照电气接线图的要求进行接线，确保每根导线连接到正确的端子上，并且连接牢固可靠。
在接线结束后，要对接线进行仔细检查，确保没有接线错误或者疏漏。
接线完成后，可以进行一次简单的通电测试，验证接线的正确性。
在进行压缩机接线的过程中，需要特别注意安全问题。
在接线前，务必切断电源，避免触电危险。
在接线过程中，要注意导线的绝缘处理，避免导线之间或者导线与设备外壳之间的短路。
接线完成后，要对接线部分进行绝缘处理，确保安全可靠。
总的来说，压缩机接线是一项重要的工作，它关系到设备的正常运行和使用安全。
在进行接线工作时，要仔细阅读电气接线图，选择合适的导线和连接器，严格按照要求进行接线，并且注意安全问题。
希望大家在接线工作中能够严格遵守操作规程，确保设备的正常运行和使用安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
注意事项：在使用氮气时应留意系统是否在开放状态，如果是封闭状态容易发生意外，原因是氮气瓶内的压力高达120kg，而压力管和制冷系统则在30kg左右。这类事故在制冷行业中经常发生管道爆炸，容易造成人员伤亡，请各位朋友多多留意。切记！切记！！
①.r(m)---c为主线圈或叫运行线圈，线径较粗，内阻较小，电流较大；
②.s---c为起动线圈，线径较细。内阻较大，电流较小；
③.c---为公共点；
④.r---s为主线圈串联起动线圈，因此电阻最大，电流ቤተ መጻሕፍቲ ባይዱ小；
⑤.阻值大小的次序为rc〈sc〈rs。
压缩机电动机故障判断：
①.绕组断路：将压缩机的插头接线拆下，用万用表的表笔测量压缩机的三个接线柱，如果其中任何一组之间不通，则说明压缩机内部绕组断路。三相电机的测量方法与单相相同，所不同的是线圈绕组的阻值为三相相等，如果其中有任何一组之间不通，则说明有某组线圈绕组断路。
快速判断单相压缩机接线柱的方法
用万能表测三个端子，分别可以得到三组电阻的数据，记住测量最大的两个端子，剩下的就是Ｃ端子，以Ｃ端子为基准，分别测量另外两个端子，阻值较小的为Ｒ端子，阻值大的为Ｓ端子，（Ｃ 为公共端或控制端，Ｓ为启动端，Ｒ 为运行端）ＣＲ为运行组，又叫主绕组，ＣＳ为启动组，又叫副绕组
检查电机的绕组
单相电机
三相电机
三相电机测量方法
②.绕组接地：原因有绝缘老化、过热或受氟里昂腐蚀所造成对地短路。检查时用万用表低挡测量三个接线柱与压缩机外客或铜管之间的阻值，若测的阻值为零或阻值低，都可以判断绕组与地短路。最好的测量方法是用兆欧表测量绝缘电阻，其阻值应大于2mω。
③.绕组短路：有绕组匝间短路、绕组烧毁等，检查短路可用兆欧表和万用表测量任何两相绕组间的绝缘电阻，如果绝缘电阻低或测量阻值rc≠sc+rs（单相电机）可以说明电机绕组短路。
注意：以上三种故障如需要维修就必须开壳，在下建议更换新压缩机，特别是线圈烧毁的需要清理的部件太多，修复后可以正常使用也会有较多问题。
⒊清洗制冷系统的方法：当压缩机电机发生短路时，高压电弧引起制冷剂与油的混合物的分解，产生碳渣和腐蚀性很强的酸和水分，这些污物必须彻底清除，否则，即使是很少的残余也会侵蚀新更换的压缩机并引起新是故障。
①.将压缩机、过滤器和毛细管拆除，用高压氮气将蒸发器、冷凝器内的冷冻油和残渣吹出,方法是连接好氮气瓶后，用氮气瓶扳手快速打开和快速关闭，让高压氮气的反复冲击以达到吹出冷冻油和残渣。
②.从新安装新的压缩机、过滤器和毛细管，新压缩机需要加入冷冻油：约刚化杯两杯。按技术要求从新充注制冷剂，让系统进入正常运转。
