电学专项训练一
电学综合训练(总)(1)
电学综合训练（电学全部）一、单项选择题：（每小题3分，共21分）1、下列说法中正确的是（ ）A ．绝缘体不容易导电是因为绝缘体中几乎没有电荷B ．两个完全相同的灯泡串联，靠近电源正极的灯泡较亮C ．把导线A 剪为相等的两段，其中一段拉长到原来的长度，其阻值是导线A 的原阻值的4倍D ．导体两端的电压一定时，导体中的电流与这段导体的电阻成反比2、一盏家用白炽灯正常发光时，通过灯丝的电流最接近的值是（ ）A ．0.2AB ．2AC ．2mAD ．20 A3、电流表是测量电流的一种仪器，左图为电流表的表头内部结构，它由永磁体、线圈等构成，当有电流通过线圈时，线圈会发生偏转，从而带动指针转动。
其原理与下列相对应的是（ ）4、如图是探究电流通过导体时产生热量的多少跟什么因素有关的实验装置，两个透明容器中密封着等量的空气，U 形管中液面的高度的变化反应密闭空气温度的变化，下列说法正确的是（ ）A ．该实验装置是为了探究电流产生的热量与电阻的关系B ．将左边容器中的电阻丝换成10Ω的电阻丝后，就可以探究电流产生的热量与电阻的关系C ．该实验装置是利用U 形管中液体的热胀冷缩来反应电阻丝放出热量的多少的D ．通电一段时间后，左侧U 形管中液面的高度差比右侧的大5、小强把台灯的插头插在如图所示的插座上，插座上有一个开关S 1和一个指示灯L 1（相当子电阻很大的灯泡）。
台灯开关和灯泡用S 2、L 2表示，当只闭合S 2时，台灯不发光，当闭合S 1时，指示灯发光，再闭合S 2时，台灯发光；如果指示灯损坏，S 1和S 2时都闭合，台灯也能发光，如图中设计的电路符合要求的是（ ）6、如图所示，甲为可调亮度台灯，乙为电位器的结构图，b 与金属滑片 相连，转动旋钮可调节灯泡亮度。
下列分析正确的是（ ）A ．电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度B ．电位器是通过改变接入电路中电阻丝的横截面积来改变灯泡亮度C ．若只将a 、c 接入电路，转动旋钮灯泡亮度改变D ．若只将b 、c 接入电路，转动旋钮灯泡亮度不变A B C DA B C D7、如图所示，图象是电阻R A和R B的I-U图象。
中考物理作图专题《电学作图》专项训练(解析版)
《电学作图》一、作图题1.请在虚线框中画出图所示电路的电路图．2.试根据实物图画出它的电路图，并在图上标出S1、S2、S3、L1、L2。
3.根据图甲所示的电路图，用笔画线代替导线，连接实物电路（要求导线不能交叉）。
4.根据电路实物图画出电路图．5.请在方框内画出如图所示的实物电路的电路图．6.按照图1所示的电路图，将图2中各元件连接起来。
【用笔画线表示导线，导线不许交叉】7.如图中用笔画线代替导线，把灯L1、L2组成并联电路，要求开关S能同时控制灯L1和灯L2，用电流表测通过L2的电流。
8.如图是用滑动变阻器改变电流大小的电路图及有关元件示意图，用笔画线代替导线，按电路图连接对应的实物图．9.在图中,要求用电流表测量灯泡中的电流,电压表测量灯泡的电压,、并联,变阻器调节的亮度,开关控制整个电路,将符合要求的电路图画在虚线框内,并将实物连接起来。
10.根据实物图画出电路图．11.请在图2方框内画出图1所示的电路图．12.在图所示的电路中，有一根导线尚未连接，请用笔线代替导线补上．补上后要求：闭合电键S后，灯L1、L2均能发光．13.按要求完成如图的实物图连接．要求：两灯串联，电压表测量L1两端的电压，电流表测量电路总电流．14.如图所示的实验器材，现用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压，电路中电流约为0.5A，并用变阻器改变通过小灯泡的电流，要求滑片向右滑动时灯泡变亮．按要求连接实物图并画出相应的电路图．15.请用铅笔代替导线，按图甲所示电路图连接图乙的实物电路．16.用笔画代替导线完成图中电路的实物连接．要求：两灯并联，开关控制整个电路，电流表测量通过L1、L2的总电流，导线不能交叉．17.请按照图1中的电路图将图2中的实物连成电路。
18.请根据图中所示的实物图，在方框内画出对应的电路图。
19.用笔画线代替导线，将图中元件连接成电路，要求：向右移动滑片，灯泡变亮。
20.请在虚线框中画出图所示电路的电路图。
2024年中考物理电学计算题专项训练附解析
中考物理电学计算题专项训练1、如图所示，电源电压恒定，R1的阻值为20Ω，R2的阻值为10Ω．当S闭合，S1、S2断开时，电流表的示数为0.5A．求（1）电源电压；（2）通电10s内电路消耗的总电能；（3）当S、S1、S2都闭合时，电流表的示数变化了0.4A．则R3的阻值是多大？【解析】（1）当S闭合，S1、S2断开时，R1和R2串联接入电路中；根据电阻的串联和I=可知，电源电压为：U=I（R1+R2）=0.5A×（20Ω+10Ω）=15V；（2）通电10s内电路消耗的电能为：W=UIt=15V×0.5A×10s=75J；（3）当S、S1、S2都闭合时，R2被短路，此时R1和R3并联接入电路中，电流表测干路中的电流，此时的总电阻要小于R1，当S闭合，S1、S2断开时，R1和R2串联接入电路中，此时的总电阻要大于R1，所以，R1和R3并联的总电阻小于R1和R2串联的总电阻，由欧姆定律可知，当S、S1、S2都闭合时，干路中的电流变大，故并联后干路中的电流为：I'=0.4A+0.5A=0.9A；通过R1的电流为：I1===0.75A；由并联电路的电流特点可得，通过R3的电流为：I3=I′﹣I1=0.9A﹣0.75A=0.15A；则R3的阻值为：R3===100Ω。
答：（1）电源电压为15V。
（2）通电10s内电路消耗的电能为75J。
（3）R3的阻值为100Ω。
2、如图所示，R0是阻值为10Ω的定值电阻，R为滑动变阻器，灯泡上标有“4V 2W“字样，且小灯泡的阻值始终保持不变。
当断开S2，闭合S、S1时，灯泡恰好正常发光，电压表示数为U1；断开S1，闭合S、S2，将滑动变阻器的滑片P置于中点时，电压表数为U2，已知U2与U1相差1V，求：（1）灯泡的额定电流；（2）电源的电压；（3）滑动变阻器最大阻值；（4）该电路消耗的最小电功率。
【分析】（1）根据P=UI求出灯泡的额定电流；（2）当断开S2，闭合S、S1时，R0和灯泡串联，电压表测量R0两端的电压，此时灯泡正常发光，求出两端的电压，再求出电源电压；（3）闭合S、S2，R和灯泡串联，电压表测量R0两端的电压，且U2与U1相差1V，求滑动变阻器的最大阻值，所以它两端的电压应该最大，所以U2应比U1大1V，据此求解滑动变阻器的最大阻值；（4）根据P=可知，要求电路消耗的最小电功率，就要电路总电阻最大，即断开S1，闭合S、S2，将滑动变阻器的滑片P置于最大电阻位置时。
专项训练电路故障分析1简单电路

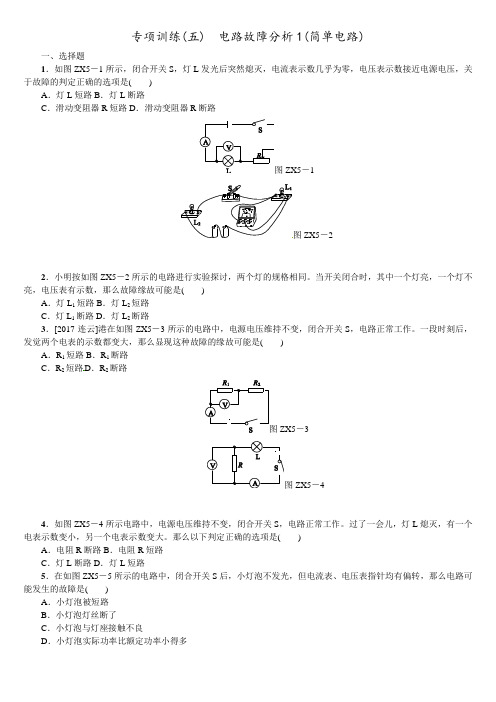

专项训练(五) 电路故障分析1(简单电路)一、选择题1．如图ZX5－1所示，闭合开关S，灯L发光后突然熄灭，电流表示数几乎为零，电压表示数接近电源电压，关于故障的判定正确的选项是()A．灯L短路B．灯L断路C．滑动变阻器R短路D．滑动变阻器R断路图ZX5－1图ZX5－22．小明按如图ZX5－2所示的电路进行实验探讨，两个灯的规格相同。
当开关闭合时，其中一个灯亮，一个灯不亮，电压表有示数，那么故障缘故可能是()A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路3．[2017·连云]港在如图ZX5－3所示的电路中，电源电压维持不变，闭合开关S，电路正常工作。
一段时刻后，发觉两个电表的示数都变大，那么显现这种故障的缘故可能是()A．R1短路B．R1断路C．R2短路D．R2断路图ZX5－3图ZX5－44．如图ZX5－4所示电路中，电源电压维持不变，闭合开关S，电路正常工作。
过了一会儿，灯L熄灭，有一个电表示数变小，另一个电表示数变大。
那么以下判定正确的选项是()A．电阻R断路B．电阻R短路C．灯L断路D．灯L短路5．在如图ZX5－5所示的电路中，闭合开关S后，小灯泡不发光，但电流表、电压表指针均有偏转，那么电路可能发生的故障是()A．小灯泡被短路B．小灯泡灯丝断了C．小灯泡与灯座接触不良D．小灯泡实际功率比额定功率小得多图ZX5－5图ZX5－66．如图ZX5－6所示，开关S闭合后灯L不亮，为了检查电路的故障，用电压表进行测量，发觉U ac＝，U ab＝0，U bc＝，那么电路故障可能是()A．灯L断路B．开关S断路C．滑动变阻器R短路D．灯L短路或滑动变阻器R断路7．如图ZX5－7所示为小明连接的电路，他检查导线连接无误后，闭合开关S，发觉两灯均不发光，于是他用一根导线别离连接到ab、bc、cd和ac位置，灯L1、L2均不发光，再用导线连接到bd位置时，灯L1发光、L2不发光，由此判定电路的故障是()A．灯L1与开关S均断路B．灯L2与开关S均断路C．灯L1与开关S均短路D．灯L2与开关S均短路图ZX5－7图ZX5－88．如图ZX5－8所示的电路，电源电压不变。
初中物理-电学专项训练
………○………………○………………○…………○…学校:__姓名：___________班号：___________………○………………○………………○…………○… 初中物理-电学专项训练 注意事项：1．答题前填写好自己的姓名、班级、考号等信息； 2．请将答案正确填写在答题卡上 第I 卷（选择题） 一、选择题 1.如图所示是一种水位自动报警器的原理图，有关该报警器工作情况，下列叙述中错误的是( ) A ．该报警器红灯是报警灯，报警器工作时，必须依靠一般水的导电性，且水位必须到达A B ．该报警器的红、绿灯不会同时亮 C ．当水位没有达到A 时，电磁铁没有磁性，只有绿灯亮 D ．当该报警器报警时，红、绿灯会同时亮 2.小明从废文具盒里拆下一块条形磁铁，为了确定该磁铁的南、北极，他在磁铁旁边放了四枚小磁针，小磁针静止时的指向如图，可知该磁铁的北极是( ) A ．a 端 B ．b 端 C ．c 端 D ．d 端 3.如图所示的电路中，弹簧下悬挂着一个条形磁体AB ．当滑动变阻器的滑片向右移动时，弹簧长度变长，则( ) A ．通电螺线管的磁性增强，A 端是N 极 B ．通电螺线管的磁性增强，A 端是S 极 C ．通电螺线管的磁性减弱，A 端是N 极 D ．通电螺线管的磁性减弱，A 端是S 极 4.如图是研究电磁铁的电路，下列说法正确的是( )…………○…订…………○…………线___考号：___________…………○…订…………○…………线A．合上开关后，线圈A端是北极B．合上开关后，线圈AB端的极性无法判断C．当滑动变阻器的滑片向左移动时，电流表的示数增大，小铁片的偏角会增大D．当滑动变阻器的滑片向右移动时，电流表的示数增大，小铁片的偏角会增大5.在轻弹簧下悬挂一个条形磁铁，磁铁下方有一个带铁心的通电螺线管，如图所示，为使轻弹簧变短，下列措施中不可取的是()A．使滑片P向b端滑动B．使滑片P向a端滑动C．将铁芯从螺线管中取出D．更换输出电压低的电源6.劲逸同学观察到学校楼道里的消防应急灯，平时灯是熄的，一旦停电，两盏标有“36V”的灯泡会正常发光．以下是他设计的电路，其中可以起到消防应急灯作用的是()A．接220V电路B．接220V电路C．接220V电路D．接220V电路7.如图所示为一台非铁性物质制成的天平．天平左盘中的A是一铁块，B是电磁铁．未通电时天平平衡，给B通以图示方向的电流(a端接电源正极，b端接电源负极)，调节线圈中电流的大小，使电磁铁对铁块A的吸引力大于铁块受到的重力，铁块A被吸起．当铁块A向上加速运动的过程中，下列判断正确的是()A．电磁铁B的上端为S极，天平仍保持平衡B．电磁铁B的上端为S极，天平右盘下降C．电磁铁B的下端为N极，天平左盘下降D．电磁铁B的下端为N极，无法判断天平的平衡状态8.磁性水雷是用一个可以绕轴转动的小磁针来控制起爆电路的，军舰被地磁场磁化后就变成了一个浮动的磁体，当军舰接近水雷时，就会引起水雷的爆炸，这是因为()A．电磁感应现象B．磁极间的相互作用规律C．电荷间的相互作用规律D．磁场对电流的作用原理9.将重力均为G的两磁环A、B套在光滑的塑料架上，磁环A“悬浮”在空中，如图所示．设B环所受…………外…………装…………○………○………学校:___________姓名：___________班：___________…………内…………装…………○………○……… A ．F ＜G B ．F=G C ．G ＜F ＜2G D ．F=2G 10.如图，在研究电磁铁磁性强弱的实验中，为了研究电磁铁的磁性强弱跟线圈匝数的关系，小芳同学的做法是：先把变阻器滑片的接线柱接电磁铁的A 点，然后再改接电磁铁的B 点，以改变电磁铁线圈的匝数，同时调整变阻器滑片的位置，再次重新实验；其中调整变阻器滑片的目的是为了( ) A ．增大电阻 B ．改变电压 C ．改变电流 D ．使电流保持不变 11.小敏设计了一种“闯红灯违规模拟记录器”，拍摄机动车闯红灯时的情景，如图甲．工作原理：当光控开关接收到某种颜色光时，开关自动闭合，且当压敏电阻受到车的压力，它的阻值变化规律如图乙所示，当电流变化到一定值时，继电器的衔铁就被吸下；光控开关未受到该种光照射时自动断开，衔铁没有被吸引，工作电路中的指示灯发光．已知控制电路电压为6V ，继电器线圈电阻10Ω，当控制电路中电流大于0.06A 时，衔铁被吸引．下列说法中不正确的是( ) A ．要记录违规闯红灯的情景，光控开关应在接收到红光时，自动闭合 B ．光控开关接收到绿光时，指示灯亮，电控照相机不工作 C ．质量小于400kg 的车辆违规时不会被拍照记录 D ．要使质量较小的车闯红灯也能被拍下，可以在控制电路中串联一个电阻 12.如图是温度自动报警器的原理示意图，当水银温度计内的水银上升至与其上端的金属丝相接触时，出现的情况是( ) A ．绿灯亮，电铃响 B ．绿灯亮，电铃不响 C ．绿灯不亮，电铃响 D ．绿灯不亮，电铃不响 13.如图甲所示，将一对磁性材料制成的弹性舌簧密封于玻璃管中，舌簧端面互叠，但留有间隙，就制成了一种磁控元件--干簧管，可以用于自动控制．某同学自制了一个线圈，将它套在干簧管上，制成一…○…………○………………订…………学校:_____：___________考号：…○…………○………………订………… A ．磁场对电流的作用 B ．电流的磁效应 C ．磁极间的相互作用 D ．磁化 14.关于电磁继电器的衔铁的选用，下列说法中正确的是( ) A ．应选用软铁材料 B ．应选用钢棒 C ．以上两种材料都可以使用 D ．以上两种材料都不行 15.如图所示是一种水位自动报警器的原理示意图，当水位达到金属块A 时，出现的情况是( ) A ．红灯亮，绿灯不亮 B ．绿灯亮，红灯不亮 C ．红、绿灯都亮 D ．红、绿灯都不亮 16.关于电磁铁，下面说法中错误的是( ) A ．在电流一定时，外形相同的螺线管，线圈的匝数越多，它的磁性越强 B ．通入电磁铁的电流方向改变，它的磁性强弱也发生改变 C ．通入电磁铁的电流越大，它的磁性越强 D ．电磁铁通电时有磁性，断电时无磁性 17.如图所示，小磁针处于静止，则( ) A ．电源左端为正极，螺线管左端为N 极 B ．电源左端为负极，螺线管左端为N 极 C ．电源左端为正极，螺线管左端为S 极 D ．电源左端为负极，螺线管左端为S 极 18.如图所示，AB 为一钢针，拿一条形磁铁用图中所示的方式进行摩擦，若钢针被磁化后，用来制作指南针，则下列说法中正确的是( ) A ．A 端指南 B ．B 端指南……外…………○…………订…………○………线………____班级：___________考号：________……内…………○…………订…………○………线………C ．可能A 端指南，也可能是B 端指南 D ．无法确定 19.如图，在弹簧测力计下端吊一块条形磁铁，将弹簧测力计水平向右移动时，弹簧测力计的示数将( ) A ．逐渐变大 B ．逐渐变小 C ．先变小后变大 D ．先变大后变小 20.如图是某物理小组设计的拍摄机动车辆闯红灯设备的原理示意图．红灯亮时，光控开关接收到红光会闭合；机动车驶过时，安装在路面下方的压力开关受到机动车的压力会闭合．当摄像系统的电路自动拍摄违章车辆时，关于开关的状态下列说法中正确的是( ) A ．只有光控开关处于闭合状态 B ．只有压力开关处于闭合状态 C ．光控开关和压力开关同时处于闭合状态 D ．若将两开关并联也能达到相同的效果 第Ⅱ卷（非选择题） 二、填空题 21.小明在乐购超市看到：电梯上有人时运动得快，没人时运动得慢．如图是小明上网搜索到的这种电梯的部分控制电路(R 是一个压敏电阻)，并进行了如下分析：有人走上电梯后，压敏电阻的阻值减小，电磁铁的磁性变______(选填“强”或“弱”)，使衔铁与触点______ (选填“1”或“2”)接触，通过电动机的电流______ (选填“变大”或“变小”)，电动机转速变快，使电梯运动变快． 22.磁悬浮列车是在车厢和铁轨上分别安放磁体，利用同名磁极相互______，使列车离开地面，消除了车体与轨道之间的______力，提高车速．若一磁悬浮列车的速度为150m/s ，则通过270km 的路程需要______h ． 23.使用电磁继电器可以用低电压控制______电压，可以实现______控制与______控制．…○……………订…………○…线……学校:__：___________考号：________…○……………订…………○…线…… 25.为探究电磁铁的磁性强弱跟线圈匝数的关系，小聪所在的实验小组用漆包线(表面涂有绝缘漆的导线)在大铁钉上绕若干圈，制成简单的电磁铁，结合其它实验器材做了如图所示的实验．通过比较电磁铁吸引大头针的多少来比较电磁铁的______ 强弱．开关闭合后，发现甲、乙、丙三个电磁铁通过相同的______时，线圈匝数越______，电磁铁的磁性越强． 26.小强要研究电磁铁的磁性强弱跟什么因素有关．现有线圈匝数分别为50匝和100匝的外形相同的电磁铁，他先后将这两个电磁铁接入如图的电路中．闭合开关后用电磁铁吸引大头针，并移动滑动变阻器(1)实验中小强是通过电磁铁______来判定其磁性强弱的． (2)分析第1、2、3次的实验记录，会发现______． (3)分析第______次的实验记录，会发现电流相同时，______． 27.有两个大小相同、外表涂有相同防护漆的实心立方体，已知其中一个是铁块，另一个是木块，你能在不损坏防护漆的前提下鉴别出它们吗？请你写出两鉴别方法． 方法一：______； 方法二：______． 28.如图，是“研究电磁铁”实验的示意图，图中I 1=I 2＞I 3 (1)比较图甲、图乙可以得出结论：当______相同时，线圈匝数越多，电磁铁的磁性越______． (2)比较图乙、图丙可以得出结论：当______相同时，电流越大，电磁铁的磁性越______．外…………………装……………订……………学校:___________姓名级：____________ 内…………………装……………订…………… 29.在生活中电磁铁的应用很广泛，如电铃、电磁起重机等，它的磁性强弱可以通过改变______来实现； 根据图中小磁针的受力情况可知电源的右端是______极(填“正”或“负”)． 30.为方便管理，大型宾馆，酒店都用房卡代替钥匙，只有将房卡插入插卡取电路中，房间内的灯和插座才能工作．(如图)房卡的作用相当于______(填一种电路元件)，插卡取电器一定安装在房间电路的______(填“干”或“支”)．有一种插卡取电器工作原理为：插卡时会改变信号发射端和接收端之间光的强弱变化，控制电路将光的强弱变化转化为电流的强弱变化，于是工作电路工作，输出电压，该装置相当于______(填“电磁铁”“发电机”或“电磁继电器”)． 31.如图所示，A 是悬挂在弹簧下的铁块，B 是螺线管的铁芯，S 是转换开关(可接1或2)． 请你提出一个可以用该装置研究电磁铁磁场的强弱与哪些因素有关的猜想，并设计出验证的方案． (1)猜想：电磁铁磁场的强弱可能与______有关； (2)实验过程中可通过观察______，来反映电磁铁磁场的强弱； (3)设计的验证方案：______． 32.如图所示的悬浮地球仪，球体和底座都是由磁性材料制成的．排斥它能够悬浮于空中静止或旋转，生动地展现了地球在空间的状态，完美地诠释了科技的魔力．请说出此装置用到的物理知识：(1)______(2)______． 33.在探究“影响电磁铁磁性强弱的因素”实验中，实验室准备的器材有：电源、开关、滑动变阻器、两根完全相同的铁钉、表面绝缘的铜线、大头针若干．小明利用上述器材，制成简易电磁铁甲、乙，并设计了如图所示的电路． (1)闭合开关后，铁钉乙的______(选填“上”或“下”)端为N 极． (2)如果要增强该电磁铁的磁性，可以将滑动变阻器的滑片向______移动(选填“a ”或“b”)，通过观察______而得知电磁铁的磁性的变化，说明了电磁铁磁性的强弱与______的大小有关． (3)根据图示的情境可知，______(填“甲”或“乙”)的磁性强，说明电流一定时，______，电磁铁磁性越强．…外…………○…订……………_________考号：_____…内…………○…订…………… 34.上海的高速磁悬浮列车是我国当今唯一能达到400km/h 以上的地面交通工具，列车之所以能悬浮在轨道上是应用了 ______． 35.小华为探究电磁铁磁性强弱与线圈匝数的关系，设计了如图实验：他用相同的漆包线分别在两根相同的铁棒上绕制成两个电磁铁，它们的线圈匝数不同，同时用两节干电池供电．实验中小华发现两个电磁铁吸引的铁屑一样多，于是他得出结论：电磁铁的磁性强弱与线圈匝数无关．其实小华设计的实验有一个很大的缺陷是______，所以得出这样的结论是错误的．为解决这个问题，最简便的方法是将这两个电磁铁的连接方式改为______． 36.对一个已制好的电磁铁，我们可以通过改变______的大小来控制电磁铁的磁性强弱；电磁继电器是利用______控制电路通断的开关． 37.如图所示为一个中间有抽头的电磁铁的示意图，小明为了研究外形相同的电磁铁磁性的强弱与通电电流的大小及线圈匝数的关系，做了如下实验，实验步骤为： (1)先连接好如图甲所示的电路，调整滑动变阻器的滑片位置，使电流表示数较小，记为I 1，发现电磁铁吸引大头针的数目较少； (2)调整滑动变阻器滑片，使电流表的示数增大到I 2，发现电磁铁吸引大头针的数目增加； (3)再按图乙所示的电路图连接好电路，调整滑动变阻器的滑片，使电流表的示数保持为I 2，发现电磁铁吸引大头针的数目进一步增加． 从以上实验可得出的结论是： ①______ ②______ 在实验步骤(3)中为什么要强调电流表的示数与步骤(2)中电流表的示数(I 2)保持相同？ ③______． 38.钢有保持磁性的性质______． 39.(1)如图甲所示是小新同学做“制作、研究电磁铁”实验的示意图，他在实验中发现大铁钉A 比B 能吸引更多的大头针．根据图示的实验现象他得出的结论是：当______一定时，电磁铁的线圈匝数越多，磁性______．将滑动变阻器的滑片向右移动时，铁钉吸引的大头针将______(填“变多”、“变少或“没有变化”)． (2)如图乙所示，A ．B 均为外形相同可能有磁性的钢棒，现将A 挂在弹簧秤上，在B 的上方从左端向右……外………………装…………○…订………………线……___________姓名：___________班______考号：_____……内………………装…………○…订………………线…… 40.法国科学家阿贝尔和德国科学家彼得由于发现了巨磁电阻(GMR)效应，荣获诺贝尔物理学奖．如图所示是研究巨磁电阻特性的原理示意图．实验发现，当闭合开关S 1、S 2后，使滑片P 向右滑动过程中，指示灯明显变暗，则说明：在电磁铁的磁性______(选填“增强”或“减弱”)过程中，巨磁电阻的阻性在______(选填“增大”或“减小”)． 三、解答题 41.(0分)在探究“电磁铁磁性强弱与哪些因素有关”的实验时，小东设计的实验方案(图甲)． (1)在实验中，研究磁性强弱与电流大小的关系时，小东是用什么方法改变和观察电流大小的？ (2)小东是通过什么现象比较电磁铁的磁性强弱的？ (3)在得出“电磁铁磁性强弱与哪些因素有关”的正确结论后，小东想自制一个电磁铁吸引更多的大头针(图乙)，他可以采取哪些措施？ 42.(0分)画出下列通电螺线管上导线的绕法． 43.(0分)在图中，标出静止在磁场中的小磁针的N 极和磁感线的方向．………外………………装…………………订…………○……………___________姓名：_班级：___________考号：___________………内………………装…………………订…………○…………… 44.(0分)根据要求作图： 如图所示，小磁针在通电螺线管附近静止，标出图中通电螺线管和小磁针的N 极． 45.(0分)如图所示，是直流电铃的原理图，通电时电铃能够连续发声，请说明它的工作原理． 46.(0分)如图，为制作马蹄形电磁铁，将原本无磁性的软铁棒弯成“U ”形，用导线在AB 段绕几匝再跨到CD 段绕几匝然后将开关、电源、电阻连接成闭合回路．电磁铁产生的磁性已用磁感线标出．画出导线在铁棒上的环绕情况并在棒的A 、D 端标明磁极． 47.(0分)(1)将图中的电磁铁连入你设计的电路中(在虚线框内完成)，要求：电源电压恒定不变；电路能改变电磁铁磁性的强弱；闭合开关S ，小磁针受力静止时，其N 、S 极如图所示． (2)小明站在游泳池边A 处，看到路灯B 在池水中的像与他看到的池中一条鱼在C 点重合，用光学作图法确定路灯B 的位置和鱼的大致位置． 48.(0分)如图是子汉同学自制的一个电磁小狗和小猫跷跷板玩具．小狗和小猫模型站在一个可绕光滑转轴的轻质杆上．它的工作过程是：当处于如图位置时，两触点接触，使电磁铁产生磁性，吸引衔铁，小猫端下降，两触点断开，电磁铁失去磁性，在小狗重力的作用下，小狗端下降，上述过程不断反复．但当逸飞安装好各部件后，电路连接正确、两触点接触良好，合上开关，该玩具一直保持如图状态，不能正常工作，现请你说出三种可以改进的方法，使玩具能正常工作．…………订………○………………○…_班级：___________考：___________…………订………○………………○… 49.(0分)①在图甲中，标出通电螺线管和小磁针的N ，S 极及磁感线的方向． ②如图乙所示，在课桌的C 点用最小的力把桌腿B 抬离地面，在抬起时桌腿A 没有滑动．请在C 点画出这个力的示意图，并标出它的力臂L ． 50.(0分)如图所示，在图上标出通电螺线管的磁感线方向(只须标出一条)，并把小磁针的北极涂黑．参考答案1.解：A、由分析知：当报警器报警时，红灯亮，此时是利用水位必须到达A，且槽中的水应具有导电性，故A正确B、当水位没有到达A时，电磁铁不工作，只有绿灯亮；水位到达A后，电磁铁工作，红灯亮，故B正确C、由B知：当水位没有到达A时，电磁铁所在电路是开路，电磁铁不工作，只有绿灯亮，故C正确D、当警报器报警时，电磁铁工作，吸引衔铁向下，从而接通红灯所在电路，断开绿灯所在电路，只有红灯亮，故D错误所以选D2.解：图中位于a点小磁针静止时下端是S极，依据磁极间的相互作用，条形磁铁a端应该是与小磁针S 极互相吸引的N极，故条形磁铁的上端a是N极所以选A3.解：由图可知电流由螺线管的上方流入，则由安培定则可知螺线管上端为N极当滑片向右移动时，滑动变阻器接入电阻变大，则由欧姆定律可知电路中电流变小，则螺线管的磁性变弱由于螺线管上端与磁铁A端为同名磁极时，相互排斥，螺线管的磁性变弱，排斥力减小，所以弹簧长度变长，所以A端为N极所以选：C4.解：A、由安培定则可知，闭合开关后B端是N极(北极)，A端是S极，故A错误B、由安培定则可以判断出极性，故B错误C、由电路图可知，滑片向左移动时，滑动变阻器接入电路的阻值减小，电路电流增大，电流表示数变大，线圈磁性增强，小铁片偏角会增大，故C正确D、由电路图可知，滑片右移时，电路电阻增大，电路电流减小，电流表示数变小，小铁片偏角减小，故D错误所以选C5.解：(1)如图，依据安培定则，通电螺线管的上端是N极，N极和上面的S极相互吸引，使弹簧伸长，要想缩短弹簧，使通电螺线管的磁性减弱(2)减弱通电螺线管磁性的方法：滑动变阻器的滑片向b移动，增大电阻，减小电流，减弱磁性；更换电压低的电源来减小电流，减弱磁性；减少线圈的匝数；将铁芯从螺线管中抽出所以选B6.解：依据题意，分析各图可知，当照明电路正常工作时，电磁铁具有磁性，吸引衔铁，使消防应急灯所在电路断开，而当停电后，电磁铁失去磁性，衔铁在弹簧的作用下向上弹起，与触点接触，两灯泡连接，且为并联．所以，对照各图发现，只有图C符合这一要求所以选C7.解：①从图可知，电流从螺线管的上端流入，下端流出，依据安培定则可知，螺线管下端是N极，上端是S极②电磁铁通电后，铁块A 被吸起，铁块A 向上加速运动的过程中，会导致超重现象，因而可知铁块受到的向上的电磁力F 必然大于铁块的重力G ．当铁块离开盘而又还未到达电磁铁的过程中，虽然铁块对盘的压力没有了，但由牛顿第三定律可知，铁块对电磁铁有向下的吸引力，所以通过左盘电磁铁支架向下压左盘的力比电磁铁未通电时铁块压左盘的力还大，故左盘将下沉所以选C8.解磁性水雷中的小磁针静止时，一端指南，一端指北，水雷不会爆炸，军舰被地磁场磁化后就变成了一个浮动的磁体，当军舰接近磁性水雷时，由磁极间的相互作用：同名磁极相互排斥，异名磁极相互吸引知，就会使水雷中的小磁针发生转动，而触发水雷发生爆炸所以选B9.解：A 受到两个力的作用，重力和B 对A 的磁力，这两个力是一对平衡力，所以F BA =G ．对B 进行受力分析，B 受到重力、平面对B 的支持力及A 对B 的磁力，这三个力作用下平衡，依据力的相互性，F BA =F AB =G ，所以F=G+F AB =2G所以选D10.解：电磁铁的磁性跟电流大小、匝数多少、有无铁芯有关．在探究跟匝数关系时，需保证电流和铁芯不变即：探究电磁铁磁性强弱跟线圈匝数的关系时，在铁芯相同，增加线圈匝数的同时，还必须注意调节滑动变阻器滑片位置，保证电流表的示数(电路中的电流)不变所以选D11.解：A 、B 、因为电控照相机要自动记录违规闯红灯的情景，所以光控开关应在接收到红光时，自动闭合；在接收到绿光时，光控开关断开，指示灯发光，电控照相机不工作，所以说法均正确C 、依据欧姆定律I=U R 得：电路中的总电阻R 总=U I =6V 0.06A =100Ω 压敏电阻的阻值为：R=100Ω-10Ω=90Ω查图可知，当R=90Ω时，压敏电阻所受的压力F=4000N依据G=mg 得：m=G g =F g =4000N 10N/kg =400kg所以，只有质量大于400kg 的车辆违规时才会被拍照记录，该说法正确D 、分析图乙可知，当压力F 越小时，电阻R 越大，如果再串联一个电阻，依据串联电路中的总电阻等于各串联电阻的和，则电路中的总电阻更大，电流会更小，达不到0.06A ，电磁铁不能有效控制衔铁，则不能达到给违规车辆拍照的目的，所以该说法不正确，满足题意所以选D12.解：读图可知，当水银温度计内的水银柱上升至与其上端的金属丝相接触时，控制电路接通，电磁铁获得磁性，吸引衔铁，使触点与上面断开，与下面连通，此时绿灯灭、电铃响所以选C13.解：S 闭合时，控制电路接通，线圈产生磁场，舌簧被磁化，在两舌簧端面形成异名磁极，因相互吸引而吸合，于是工作电路接通．S 断开时，两舌簧退磁，在弹力作用下分开，工作电路断开．故该装置中利用了电流的磁效应、磁化及磁极间的相互作用．没有利用磁场对电流的作用所以选A14.解：用这种材料制作衔铁，衔铁在电磁继电器的用途是：当电磁铁有磁性时，衔铁与电磁铁相互吸引；当电磁铁没有磁性时，电磁铁不吸引衔铁若用钢片制作衔铁，就会出现下面的现象：当电磁铁有磁性时，衔铁与电磁铁相互吸引；此时的衔铁被磁化成永磁体，当电磁铁没有磁性时，两者仍然相互吸引．故用钢片制成的衔铁不能使两者在断电时分开．而软铁片制成的衔铁被磁化时，形成软磁体，在电磁铁中断电时，衔铁也没有磁性，两者能够分开综上分析所以选A15.解：当水位达到金属块A时，控制电路接通．电路中有了电流，电磁铁有磁性，向下吸引衔铁，使动触点与绿灯所在电路的静触点分开，绿灯灭．与红灯所在电路的静触点接通，导致了红灯所在的电路接通，红灯亮．故现象为：红灯亮，绿灯灭．则A、由上面分析的现象红灯亮，绿灯灭知：A正确B、由上面分析的现象红灯亮，绿灯灭知，绿灯亮与现象矛盾，故B错误C、由上面分析的现象红灯亮，绿灯灭知，绿灯亮与现象矛盾．故C错误D、由上面分析的现象红灯亮，绿灯灭知，红灯灭与现象矛盾．故D错误所以选A16.解：电磁铁磁性的强弱与电流的大小和线圈的匝数有关：在电流一定时，外形相同的螺线管，线圈的匝数越多，它的磁性越强；通入电磁铁的电流越大，它的磁性越强；电磁铁通电时有磁性，断电时无磁性．故A、C、D不满足题意通入电磁铁的电流方向改变，它的磁场方向会发生改变，但磁性的强弱不会发生改变，故B满足题意所以选B17.解：因为同名磁极相互排斥，异名磁极相互吸引，所以通电螺线管的右端是N极，左端是S极依据安培定则，右手握住螺线管，四指指向电流方向，大拇指指向通电螺线管的N极，所以电流从螺线管的左端进，从螺线管的右端出，所以电源的左端是电源正极，右端是电源的负极所以选C18.解：拿磁体的N极在钢针上从左向右摩擦，相当于把部分小磁元方向调整至最终被N极吸引的方向，B 应为S极，A是N极所以选B19.解：由图知竖直向上的磁铁受力平衡，N在开始位置时两个N极接近，故为斥力，此时拉力为磁铁的重力减去斥力，当水平向上的磁铁向右运动时，两磁极开始远离，斥力减小，则拉力变大才能保证磁铁平衡．故示数变大所以选A20.解：当摄像系统的电路自动拍摄违章车辆时，工作电路工作，电磁铁有磁性，控制电路工作，光控开关和压力开关同时闭合；如果光控开关和压力开关是并联的，只有红灯亮，或只有车超过停止线，摄像头就拍摄所以选C21.解：当有人走上电梯后，压敏电阻的阻值减小，控制电路中电流增大，电磁铁磁性变强，则衔铁被吸下，与触点2接触，则电阻R1被短路，电动机两端电压增大为电源电压，通过电动机的电流变大，电动机转速变快，使电梯运动变快所以答案是：强弱；2；变大22.解：磁悬浮列车可以通过同名磁极间相互排斥的原理使磁悬浮列车和铁轨脱离接触，从而消除车体和轨道间的摩擦力实现高度行驶的v=150m/s=150×3.6km/h=540km/ht=s v =270km540km/h=0.5h所以答案是：斥；摩擦；0.523.解：使用电磁继电器可以用低电压控制高电压，可以实现远距离控制与自动控制所以答案是：高；远距离；自动。
2020年中考物理 电学专项复习综合训练题及详细答案解析(1)
2020年中考物理电学专项复习综合训练题及详细答案解析(1)一、电磁学综合题1．（2）已知电流表a测量L1的电流，则通过灯L1的电流I1=0.3A，并联电路的干路电流等于各支路电流之和。
则L2的电流I2=I−I1=1.2A−0.3A=0.9A。
（2019·江苏南通田家炳中学中考模拟）阅读短文，回答问题2018年5月21日，在嫦娥四号升空前，中继星“鹊桥”号成功发射，为即将发射的嫦娥四号的着陆器和月球车提供地月中继通信支持．（如图甲）2018年12月8日，中国在西昌卫星发射中心用长征三号乙运载火箭成功发射嫦娥四号探测器，开启了中国月球探测的新旅程．2018年12月12日，嫦娥四号探测器到达月球附近，成功实施近月制动，被月球捕获，进入了环月轨道．2018年12月30日，嫦娥四号探测器在环月轨道成功实施变轨控制，顺利进入预定的着陆准备轨道．2019年1月3日，嫦娥四号探测器在月球背面实现人类首次软着陆．2019年1月11日，嫦娥四号携带的玉兔二号月球车离开探测器，踏上月球土壤．（1）已知月球上无大气、无磁场、弱重力。
爱动脑筋的小强对这次的嫦娥四号探月提出了以下有关设想，你认为合理的是_____．A．探测器在月球表面着陆时因摩擦生热，所以必须有隔热材料保护，否则可能烧毁B．月球土壤非常松软，所以月球车的车轮应比较宽C．因为月球上引力比地球上要小，玉兔号登月后质量会减小D．在卫星定位导航失效的情况下，可以采用指南针来给玉兔辨别方向（2）如图丙所示，由A到B是探测器在地月转移阶段完成近月制动的过程，探测器在飞行过程中通过喷气发动机进行制动减速，此时发动机应向_____喷气．（选填“前”或“后”）（3）①探测器在与地球控制室互传信息是利用______．（选填“超声波”、“次声波”或“电磁波”）②在“嫦娥4号”之前要先发射“鹊桥”中继星的原因是_____．A．月球背面光线太暗 B．月球背面距离地球太远C．月背着陆，通讯不便 D．为“嫦娥4号”提供能源（4）由于月球上的一天约相当于地球上的28天，其中约14天会被太阳连续暴晒；接下来的约14天又是连续月夜．如果地球上正发生日食，我们的玉兔号正在经历____．（选填字母A或者B）（A烈日暴晒、B寒冷月夜）（5）月球车采用电动机驱动，若电动机线圈电阻是0.5Ω，电动机两端电压是110V，当电动机正常工作时，通过线圈的电流是10A，5min内电动机所做的机械功是______J.【答案】B前电磁波C A 315000【解析】【详解】（1）A．月球上无空气，因此在月球表面着陆时不会因摩擦而生热，当然也就不必有隔热材料保护，故A错误；B．月球土壤非常松软，月球车的车轮应比较宽，这样在压力一定的情况下，会减小压强，故B正确；C．质量不会随位置的变化而变化故C错误；D．因为月球上无磁场，所以不可以采用指南针来给玉兔辨别方向，故D错误；（2）根据物体间里的作用是相互的可知，探测器在飞行过程中通过喷气发动机进行制动减速，此时发动机应向前喷气．（3）①探测器在与地球控制室互传信息是利用电磁波来传递信息的。
九年级化学电学专题专项训练
电学专项训练一、 电学概念与规律1、两个电阻R 1、R 2（R 1>R 2），下列情况中阻值最大的是 ( )2、甲、乙、丙三根用同种材料制成的均匀合金丝，甲、乙的粗细相同，但甲较长：乙、丙的长度相同，但丙较粗，则这三根电阻丝的电阻值甲R 、乙R 、丙R 的大小关系是（ ）A ．丙乙甲R R R ==B ．丙乙甲R R R <<C ．乙丙甲R R R >>D ．丙乙甲R R R >> 3、如图所示电路，电源电压保持不变。
当闭合S 、断开S1时， 电流表的示数为0.2A ，当闭合S 、S 1时，电压表的示数为10V ，则下列说法正确的是（ ）A.电阻R2的阻值一定为30欧。
B.电源电压为10VC.电阻R1的阻值一定为20欧D.闭合开关S1后，电流表示数将变小4、在图3所示的电路中，开关S 闭合后，电压表V 1、V 2的读数分别为6V 、4V.则电阻R 1与R 2的阻值之比是（ ）A ．3:2B ．2:3C ．2:1D ．1:25、图2是小明同学用伏安法测定灯泡电阻的电路图，当他闭合开关S时，发现电流表的示数为零，而电压表的示数不为零，出现这种故障的原因可能是 （ ）A ．灯泡L 短路B ．开关S 接触不良C ．灯泡L 断路D ．变阻器R 断路6、如图所示的电路中，电源电压保持不变。
闭合开关S 后，灯L 1、L 2都发光。
一段时间后，其中一盏灯突然熄灭，观察电压表的示数不变，而电流表的示数变小。
产生这一现象的原因是( )A. 灯L 1开路B.灯L 1短路C.灯L 2开路D.灯L 2短路7、在图13所示的电路中，电源电压保持不变。
闭合电键S ，电路正常工作。
过了—会儿，一个电表的示数变大，另一个电表的示数变小，则下列判断中正确的是 ( )A 电阻R 一定断路。
B 电阻R 一定短路。
C 灯L 的亮度可能不变。
D 灯L 可能变亮。
8、小红同学在探究串联电路电流规律的实验中，按图连接好了电路，全上电键S 后，发现小灯L 1、L 2均不发光，电流表示数为零。
中考总复习专题训练 电学计算题附答案
计算题(电学)专项训练
1、有一只电铃，它正常工作时的电阻是10Ω，正常工作时的电压是4V，但我们手边只有电压为6V的电源和几个10Ω的电阻，要使电铃正常工作，该怎么办？
解：电铃正常工作时，U电铃=4V，电路中的电流：
I=I电铃===0.4A
串联电阻两端的电压：U R=U﹣U电铃=6V﹣4V=2V
串联电阻的阻值：
R===5Ω
∴应该串联一个5Ω的电阻．
2、如右图示，电源电压U恒定，当开关S闭合时，电流表的示数为1.2A；当开关断开时，电流表的示数是0.4A，电压表的示数为6V。
求两个灯泡的阻值。
解：当S断开时，两电阻串联，电压表测总电压电压（U=6V），
电路中的总电阻为
当S闭合时，L1被短路，电路中只有L2，所以:
∴R1=R﹣R2=15Ω﹣5Ω=10Ω
3、某品牌的电子瓦罉标有“220V 110W”字样，将其接入家庭电路中。
求：（1）通过该用电器的电流多大？
（2）该用电器工作时的电阻多大？
（3）若它工作2h，消耗的电能是多少？
解:
4、标有“3V 1W”字样的灯泡，与18Ω的电阻R串联后接到6V的电源上。
求：（1）灯泡的实际功率
（2）电阻R在5分钟内产生的热量。
解:
★★如图所示的电路中,电源电压恒定,电阻R
的阻值为10Ω。
2
的读数为0.2A,电流表A的读数为
当开关S闭合时,电流表A
1
0.5A。
求:
(1)电源电压;
的阻值。
(2)电阻R
1
解:。
历年高考物理电学实验题专项训练
高考电学实验题专项训练一、实验题1．在伏安法测电阻的实验中，提供以下实验器材：电源E（电动势约6V，内阻约1Ω），待测电阻x R（阻值小于10Ω），电压表V（量程3V，内阻约3kΩ），电流表A（量程0.6A，内阻约1Ω），滑动变阻器（最大阻值20Ω），单刀开关1S，单刀双掷开关2S，导线若干。
某同学利用上述实验器材设计如图所示的测量电路。
回答下列问题：（1）闭合开关1S前，滑动变阻器的滑片P应滑到___________（填“a”或“b”）端；（2）实验时，为使待测电阻的测量值更接近真实值，应将2S拨向___________（填“c”或“d”）；在上述操作正确的情况下，引起实验误差的主要原因是___________（填正确选项前的标号）；A．电流表分压B．电压表分流C．电源内阻分压（3）实验时，若已知电流表的内阻为1.2Ω，在此情况下，为使待测电阻的测量值更接近真实值，应将2S拨向___________（填“c”或“d”）；读得电压表的示数为2.37V，电流表的示数为0.33A，则x R ___________Ω（结果保留两位有效数字）。
2．小明同学打算估测5个相同规格电阻的阻值。
现有一个量程为0.6 A的电流表、一个电池组（电动势E不大于4.5 V、内阻r未知）、一个阻值为R0的定值电阻、一个阻值为R1的定值电阻（用作保护电阻），开关S和导线若干。
他设计了如图（a）所示的电路，实验步骤如下：第一步∶把5个待测电阻分别单独接入A、B之间，发现电流表的示数基本一致，据此他认为5个电阻的阻值相等，均设为R。
第二步∶取下待测电阻，在A、B之间接入定值电阻R0，记下电流表的示数I0。
第三步∶取下定值电阻R 0，将n 个（n=1，2，3，4，5）待测电阻串联后接入A 、B 之间，记下串联待测电阻的个数n 与电流表对应示数I n 。
请完成如下计算和判断∶（1）根据上述第二步，01I 与R 0、R 1、E 、r 的关系式是01I =___________。
压轴题01 电学综合计算题(原卷版)-2023年中考物理压轴题专项训练(全国通用)
压轴题01电学综合计算题综合近几年中考对于电磁学的考查形式，2023年中考对于电磁学的考查仍然是重要照顾点。
串、并联电路特点、欧姆定律对于整个初中电磁学的串联作用将起到至关重要的效果，所以不论是选择题还是大题，电磁学问题一直都是命题人提高学生关键物理素养的重要知识点，因此在近几年的中考命题中电磁学问题一直都是以压轴题的形式存在，其中包括电对与力学结合、电和磁相互结合等常见的几种形式，以及对于图像问题的考查，都比前几年要频繁，所以要求考生了解题型的知识点及要领，对于常考的模型要求有充分的认知。
一、串并联电路电流、电压特点1.串联电路的特点（1）电流：各处的电流都相等。
表达式：I =I 1=I 2（2）电压：电路两端的总电压等于各部分电路两端电压之和。
表达式：U =U 1+U 2（3）电阻：电路的总电阻等于各用电器电阻之和。
表达式：R=R 1+R 22.并联电路的特点：（1）电流：干路中的电流等于各支路中的电流之和。
表达式：I =I 1+I 2（2）电压：各支路两端的电压相等。
表达式：U =U 1=U 2（3）电阻：电路的总电阻的倒数等于各用电器电阻倒数之和。
表达式： 12111R R R =+二、欧姆定律1.数学表达式：UI R =其中I 代表电流，单位是AU 代表电压，单位是VR 代表电阻，单位是Ω2.说明：（1）I 、U 、R 三量必须对应同一导体（或者同一段电路）；（2）I 、U 、R 三量对应的是同一时刻三、电功公式1.电功计算式:W =UIt其中W 代表电功, 单位是 JU 代表电压，单位是 VI 代表电流， 单位是At 代表通电时间，单位是s说明：（1）I 、U 、t 必须对同一段电路、同一时刻而言。
(2) 式中各量必须采用国际单位；1度=1 kWh = 3.6×10 6 J 。
(3)普遍适用公式，对任何类型用电器都适用。
2.电功导出式：W =I 2Rt 与2U W t R=只能用于如电烙铁、电热器、白炽灯等纯电阻电路（对含有电动机、日光灯等非纯电阻电路不能用）四、电功率公式1.电功率定义式：WP t=其中P代表电功率，单位是WW代表电功，单位是Jt代表通电时间，单位是s说明：（1）P、W、t 必须对同一段电路、同一时刻而言。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电学专项训练一 一、填空题： 1. 使用电磁铁的优点是它的磁性有无可以由________________来控制；它的磁性强弱可以由___________________来控制；它的南北极可以________________来控制。
2.在电阻一定的情况下，导体的电流强度跟这段导体 成 。 3.某电路两端电压一定，电路两端接入10欧姆的电阻时，通过这导体的电流强度是1.2安培，若改接24欧姆电阻时，则通过电路的电流强度是 安培。
4.串联电路中各处电流强度 。串联电路两端的总电压等于 。串联电路的总电阻等于 。几个阻值都是r的电阻串联，则串联的总电阻R串
= .
5. 电阻R1=10欧姆，电阻R2=20欧姆，它们串联在电压为6伏的电路中，则R1两端的电压为 伏特，通过R2的电流为 安培.
6.将长度相同，粗细不同的两根铜导线串联在电路中，则I粗 I细 7.用电器标有“220V40W”的字样，“220V”表示 叫做 。“40W”表示 叫做 。这个用电器正常工作时通过它的电流强度是 安培，用电器的电阻是 欧姆。
8.1千瓦·时电使10盏“220V 、4OW”的电灯正常工作 小时。 9．甲乙两盏白炽灯，分别标有“220V、40W”和“220V、60W”的字样，其灯丝若用同样长度的钨丝制成，灯丝电阻值较大的是 灯，灯丝较粗的是 灯的灯丝，两盏灯都在220伏特电路中工作时则 灯较亮，把两盏灯串联在220伏特的电路中则 灯较亮。
10．在家庭电路中，由于电流过大导致保险丝熔断的原因可能是用电器的总功率过大，也可能是电路中发生了___________故障。
11．两个电阻(R1>R2)串联接在电压为15V的电源上。如果电阻R1=10Ω，电阻R2消耗的功率为5W，则电阻R2的电阻值等于___________Ω。
12．一段导体两端加6V电压时，通过它的电流是O．2A，如果该导体两端的电压增加到12V时，通过该导体的电流是 A．
13.电阻R1和电阻R2跟电源组成的电路中，已知I1：I2=1：3，则两个电阻的电功率之比是 。 14.电流通过导体产生的热量，跟 成正比，跟 成正比，跟 成正比。 15.有n个阻值为R的电阻，串联时的总电阻是 ，并联时的总电阻是 ，若接在相同的电源上，通电时间相同，那么并联时电阻放出的总热量是串联时电阻放出的总热量的 倍。
16.电流在某段电路上所做的功，等于这段电路 跟电路中的以及 的乘积，写成公式就是 。
17.任何一个家用电器的通断都 影响其它家用电器，因此家用电器要并联接入电路中，而控制电流通断的开关应该和被控制的家用电器 联。
18.家庭电路两根电源线，一根叫零线，零线和大地之间的电压是 伏特；另一根叫火线，火线和零线之间有 伏特的电压，火线和地之间也有 伏特的电压。
19一个导体，电阻为20欧姆，接在某一电源上，通过的电流2.5A ，电流做功250焦耳。该电源的电压是 伏特。这段导体的电功率是 瓦特,工作时间为 S。
20.电能表是用来测量 的仪表，一只标有“220V 5A”的电能表，可以用在最大功率为 瓦特的照明电路上。
二、选择题： 1.甲乙两个用电器，并联后接在某一电路上，在相同时间内，电流通过甲用电器做的功比通过乙用电器做的功多，则甲乙用电器电阻相比较是 （ ）
Ａ.R甲＞R乙 Ｂ.R甲＜R乙 Ｃ.R甲＝R乙 Ｄ.无法判断 2.两盏电灯分别标有“36V40W”和“220V40W”的字样，当它们都正常发光时，比较它们的亮度，可知（ ）
A.“36V40W”灯较亮 B.“220V40W”灯较亮 C.两盏灯一样亮 D.条件不足无法比较 2. 甲、乙两盏灯，已知甲灯的额定电压和额定功率都是乙灯的额定电压和额定功率的2倍，不考虑温度的影响，则下列说法正确的是 ( ) A． 两盏灯的电阻相等 B．两盏灯都正常发光时的电流相等
C．两盏灯串联时都不能正常发光 D．两盏灯并联时甲灯比乙灯亮 4.两个定值电阻R1和R2串联在电路中，总功率为P1，将它们并联后接在原电路中，总功率为P2，则（ ）
Ａ.Ｐ１＝Ｐ２ Ｂ. Ｐ１＞Ｐ２ Ｃ.Ｐ１＜Ｐ２ Ｄ.无法判断 5.一根钢条靠近磁针的磁极，磁针被吸引过来。则 （ ） A.钢条一定具有磁性 B.钢条一定没有磁性 C.钢条可能有磁性，也可能没有磁性 D.条件不足，无法判断 6.关于R=U/I的说法正确的是（ ） A.电路两端的电压越大，电路中的电阻就越大 B.通过导体的电流强度减小，导体的电阻就增大 C.导体的电阻跟电压成正比，跟电流强度成反比 D.导体的电阻表示导体对电流阻碍的性质，不随电压、电流的改变而改变 7、如图所示的电路中，电源电压为9伏特，且保持不变，定值电阻R1=5欧姆,滑动变阻器R2 的最大阻值为4欧姆。那么当滑动变阻器滑片P由A端移向B端时，电压表的示数是 （ ）
A.由零逐渐增大到9伏特 B.由零逐渐增大到5伏特 C.由零逐渐增大到4伏特 D.由4伏特逐渐减小到零 8．下列说法中正确的是 ( ) A．只有高压电路才会造成触电事故，220V的低压电路不会造成触电 B．只要有电流通过人体，就会发生触电事故 C．某人接触过某一电压未发生触电事故，说明这一电压肯定是安全电压 D．发现有人触电时，绝对不能用湿木棒去挑电线 9．在如图电路中R1=2Ω，R2=6Ω，电源电压保持不变，当开关S闭合后，电流表A1、A2的示数之比为 ( ) A．1：4 B．3：1 C．2：3 D．3：2
９题图 10．熔丝在城乡家庭电路中仍然较为常用，以下相关的说法中正确的是 ( ) A．熔丝的特点是电阻比较大，熔点比较高 B．家庭应根据具体用电需要，选用相应规格(额定电流大小)的熔丝 C．家庭选用的熔丝越粗越保险 D．在熔丝熔断后，可以用铜丝、铁丝代替熔丝 11．一只电炉内有两根相同的电炉丝，第一次将它们并联接入电路，第二次将它们串联接 人同一电路，经过相同的时间，两次电炉丝上产生的热量之比是 ( ) A 4： 1 B 1：4 C 2：1 D 1：2 12．如图所示电路中，当S闭合后，电流表A1示数为O．5A，电流表A2示数为O．8A，L是标有额定功率为6W字样的小灯泡，刚好正常发光，则以下判断正确的是 ( ) A．电源的输出功率为15．6W B．电阻R消耗的功率为15．6W C．电阻R的阻值为10Ω D．灯泡L两端的电压为10V
13．如图所示电路中，当开关S闭合后，电流表A1、A2的示数 之比为5：1，则在相同时间内电流通过R1与R2时所做功之比为 ( ) A．1：4 B．5： 1 C．1：5 D．4：1
14．额定电压相同的甲、乙两灯，串联后接入某电路，甲灯比 乙灯亮,则下列说法中正确的是 ( ) A．甲灯的额定功率和实际功率都比乙灯大 B．甲灯的额定功率大，实际功率小 C．甲灯的额定功率和实际功率都比乙灯小 D．甲灯的额定功率小，实际功率大 15．如图所示，弹簧测力计下吊一条形磁铁，合上开关S，弹簧测力计示数变小；当变阻器滑片P向右滑动时，弹簧测力计示数进一步减小．则电源的极性及变阻器应接人的接线柱是 ( ) A．电源左端为正极，接线柱应接B、C B．电源左端为正极，接线柱应接A、C C．电源左端为负极，接线柱应接B、D D．电源左端为负极，接线柱应接A、B
16．关于磁场和磁感线下列说法错误的是 ( ) A．磁场是有方向的 B．磁感线只是用来描述磁场的一些假想曲线 C．地球的磁场叫地磁场 D．地理的北极就是地磁场的北极
１２题图 １3题图
１５题图 17.把铁棒甲的一端靠近铁棒乙的中部，发现两者吸引，而把乙的一端靠近甲的中部时，两者互不吸引，则 ( ) A.甲有磁性，乙无磁性 B．甲无磁性，乙有磁性 c.甲、乙都有磁性 D．甲、乙都无磁性 18.如图所示的电路中，定值电阻R1 =300欧姆，电源电压6伏特且保持不变，滑动变阻器R2 的最大阻值是200欧姆，电路闭合后，滑动变阻器滑片P从A端移动到B端时，电压表示数的变化是 （ ）
A.由6伏特减小到4伏特 B.由3.6伏特增大到6伏特 C.由6伏特减小到3.6伏特 D.由6伏特减小到2.4伏特 19.甲、乙两个用电器，阻值分别是R和r，将它们串联后接在220伏特的电路中，用电器甲两端的电压与总电压的比是 （ ）
A.R∶r B.R∶（R＋r） C.R∶220 D.（R＋r）∶R
20.如图所示的电路中，若三个电阻的阻值都相等，安培表A1 、A2 、A3 的示数依次是I1 、I2 、I3 ，下列关系式中错误的是（ ）
Ａ.Ｉ１＞Ｉ２＞Ｉ３ Ｂ.Ｉ１＝Ｉ２＋Ｉ３
Ｃ.Ｉ１＝Ｉ２＝Ｉ３ Ｄ. Ｉ１＝３Ｉ３
21.如图所示的电路中，电源电压恒定且保持不变，当开关S闭合时，电流表和电压表的示数将会 （ ）
A.都变小 B.都增大 C.都不变 D.伏特表示数不变，安培表示数变大 22.两个电热器的电阻之比为3∶5，把它们串联起来，在相同的时间内它们放出的热量之比是 （ ）
A.3∶5 B.5∶3 C.1∶1 D.9∶25 23.甲电炉的电阻是乙电炉电阻的2倍，把甲、乙两电炉分别接入电压相等的电路中，在相同时间内放出热量少的是 （ ）
A.甲电炉 B.乙电炉
１８题图
