《机械制图》手柄平面图的画图步骤课件(栾旭宁)
合集下载
机械制图02第1章 制图的基本知识与技能PPT课件
返回
4．曲线板和机械模板
曲线板是用来画非圆曲线的工具。曲线板的使用方法是首先求 得曲线上若干点，再徒手用铅笔过各点轻勾画出曲线，然后将曲线 板靠上，在曲线板边缘上选择一段至少能经过曲线上3～4个点，沿 曲线板边缘画出此段曲线，再移动曲线板，自前段接画曲线，如此 延续下去，即可画完整段曲线。
机械模板主要用来画各种机械标准图例和常用符号，如形位公 差项目符号、粗糙度符号，斜度、锥度符号、箭头等。模板上刻有 用以画出各种不同图例或符号的孔。其大小符合一定的比例，只要 用铅笔在孔内画一周，图例就画出来了。使用机械模板，可提高画 图的速度和质量。
图1.2.5 直线笔的使用
1.2.5 绘图用品
1．绘图纸
绘图时要选用专用的绘图纸。专用绘图 纸的纸质应坚实、纸面洁白，且符合国家标 准规定的幅面尺寸。图纸有正反面之分，绘 图前可用橡皮擦拭来检验其正反面，擦拭起 毛严重的一面为反面。
2．铅笔
铅笔是用来画图线或写字的。“B”、“H”前的数字越大表示铅笔越
图1.2.3 圆规的用法
分规主要是用来量取线段长度和等分线段的。其形状与圆规相似， 但两腿都是钢针。为了能准确地量取尺寸，分规的两针尖应保持尖锐， 使用时，两针尖应调整到平齐，即当分规两腿合拢后，两针尖必聚于 一点,如图1.2.4 a) 所示
图1.2.4 分规及其使用方法
等分线段时，通常用试分法，逐渐地使分规两针尖调到所需距离。 然后在图纸上使两针尖沿要等分的线段依次摆动前进，如图1.2.4 b) 所示，弹簧分规用于精确的截取距离。
丁字尺主要用于画水平线，它由互相垂直并连接牢固的 尺头和尺身两部分组成，尺身沿长度方向带有刻度的侧边为 工作边。绘图时，要使尺头紧靠图板左边，并沿其上下滑动 到需要画线的位置，同时使笔尖紧靠尺身，笔杆略向右倾斜， 即可从左向右匀速画出水平线。应注意：尺头不能紧靠图板 的其它边缘滑动而画线；丁字尺不用时应悬挂起来（尺身末 端有小圆孔），以免尺身翘起变形.
1-9平面图形的画法
知识链接
L2’
O2
L1 R50 50 20 30 7 15 75 15 L2 L1’ 15
R50 O1
50
知识链接
φ5 φ20 φ30 8 75
15
巩固练习
在图纸上用比例1:1画出下列图形，并标注尺寸。
自查表
目标
知识点 A(掌握) B（理解） C（了解） 存在疑惑
1、平面图形的分析
2、平面图形的绘制
机 械 制 图 精 品 课 程
第一章第九节 —平面图形的画法
内容引入
绘制如图所示手柄平面图，要绘制该手柄平面图，就必须对平面图形的尺寸进行 正确地分析、了解，才能选择正确的作图步骤。
知识链接
一、平面图形分析 平面图形是由若干线段（直线或曲线）连接而成。绘制平面图形前，首先要对平 面图形进行尺寸和线段分析，以便明确作图顺序，正确、快速地绘制平面图形和标注 尺寸。 1、尺寸分析 （1）定形尺寸 2、线段分析 （1）已知线段（2）中间线段（3）连接线段 二、平面图形的绘制 绘制如图手柄平面图 （2）定位尺寸
知识链接
2、绘制底稿 ④最后绘出连接线段 R12，如（a）所示； ⑤全面检查底稿，修正错误，擦去多余的图线，画出尺寸界线、尺寸线， 如图（b）所示。
知识链接
3、加深描粗 ①先粗后细 4、尺寸标注 ①分析平面图形各部分的构成； ②确定尺寸基准； ③标注全部定形尺寸； ④标注必要的定位尺寸 ②先曲后直 ③先水平后垂直
3、平面图形的尺寸标注
知识链接
三、绘图步骤 1、绘图前的准备工作 ①场地和绘图工具、仪器的准备； ②分析图形的尺寸与线段，拟定作 图步骤； ③确定比例，选取图幅，固定图纸， 画出图框和标题栏，如图 （a）所示。
机械制图(第八讲)16页PPT
一、尺寸分析

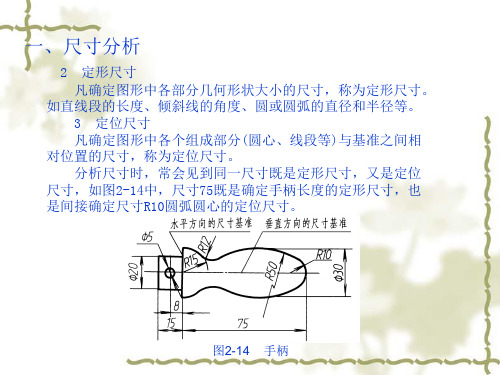

2 定形尺寸 凡确定图形中各部分几何形状大小的尺寸，称为定形尺寸。
如直线段的长度、倾斜线的角度、圆或圆弧的直径和半径等。 3 定位尺寸 凡确定图形中各个组成部分(圆心、线段等)与基准之间相
对位置的尺寸，称为定位尺寸。 分析尺寸时，常会见到同一尺寸既是定形尺寸，又是定位
尺寸，如图2-14中，尺寸75既是确定手柄长度的定形尺寸，也 是间接确定尺寸R10圆弧圆心的定位尺寸。
图2-14 手柄
手柄平面图的尺寸分析
水平方向主要尺寸基准
垂直方向主要尺寸基准
定形尺寸
定位尺寸
ห้องสมุดไป่ตู้
二、线段分析
由于直线段的作图比较简单，因此，在进行线段分析
时，主要分析圆弧的性质。根据平面图形中所给定位尺寸 的多少，线段可分为已知线段、中间线段和连接线段三种
•已知线段
定形尺寸和定位尺寸齐 全，可以直接画出的线段 •中间线段
图2-18 圆的徒手画法
椭圆的画法
图2-20 椭圆的徒手画法
圆的画法
图2-21 徒手画平面图形示例
课堂练习：画出图2-22所示定位块的平面图形。
图2-22 定位块
注出定形尺寸而定位尺寸 不齐全的线段
•连接线段
注出定形尺寸而没有定位尺寸的线段
图2-14 手柄
手柄平面图的线段分析
连接弧
中间弧
已知弧
三、画图步骤
画平面图形时，必须首先进行尺寸分析和线段分析，按先画已知线 段，再画中间线段和连接线段的顺序依次进行，才能顺利进行制图。 例如要画图2-21所示手柄的平面图形，应按下列步骤进行：
(1) 画出基准线，并根据定位尺寸画出定位线，如图2-22a所示； (2) 画出已知线段，如图2-22b所示； (3) 画出中间线段，如图2-22c所示； (4) 画出连接线段并加深，如图2-22d所示。
2 定形尺寸 凡确定图形中各部分几何形状大小的尺寸，称为定形尺寸。
如直线段的长度、倾斜线的角度、圆或圆弧的直径和半径等。 3 定位尺寸 凡确定图形中各个组成部分(圆心、线段等)与基准之间相
对位置的尺寸，称为定位尺寸。 分析尺寸时，常会见到同一尺寸既是定形尺寸，又是定位
尺寸，如图2-14中，尺寸75既是确定手柄长度的定形尺寸，也 是间接确定尺寸R10圆弧圆心的定位尺寸。
图2-14 手柄
手柄平面图的尺寸分析
水平方向主要尺寸基准
垂直方向主要尺寸基准
定形尺寸
定位尺寸
ห้องสมุดไป่ตู้
二、线段分析
由于直线段的作图比较简单，因此，在进行线段分析
时，主要分析圆弧的性质。根据平面图形中所给定位尺寸 的多少，线段可分为已知线段、中间线段和连接线段三种
•已知线段
定形尺寸和定位尺寸齐 全，可以直接画出的线段 •中间线段
图2-18 圆的徒手画法
椭圆的画法
图2-20 椭圆的徒手画法
圆的画法
图2-21 徒手画平面图形示例
课堂练习：画出图2-22所示定位块的平面图形。
图2-22 定位块
注出定形尺寸而定位尺寸 不齐全的线段
•连接线段
注出定形尺寸而没有定位尺寸的线段
图2-14 手柄
手柄平面图的线段分析
连接弧
中间弧
已知弧
三、画图步骤
画平面图形时，必须首先进行尺寸分析和线段分析，按先画已知线 段，再画中间线段和连接线段的顺序依次进行，才能顺利进行制图。 例如要画图2-21所示手柄的平面图形，应按下列步骤进行：
(1) 画出基准线，并根据定位尺寸画出定位线，如图2-22a所示； (2) 画出已知线段，如图2-22b所示； (3) 画出中间线段，如图2-22c所示； (4) 画出连接线段并加深，如图2-22d所示。
任务1手柄平面图的绘制-电子教材(精)
a）A0～A3 横式幅面 b）A0～A3 立式幅面 c）A4 立式幅面
图 10110 图框格式
图 10111 制图作业用标题栏
图 10112 会签栏
二、图线
图纸上绘制的线条称为图线，它是构成图形的基本元素。图样上需采用不同的线型和线
宽来表达不同的内容，以使图样主次分明。
1.线型的种类及用途
建筑装饰制图中的线型有：实线、虚线、单点长画线、双点长画线、折断线和波浪线等，
1.幅面尺寸
图纸幅面简称图幅，是指图纸的大小，即图纸的长宽尺寸。绘制技术图样时，国标规定
应优先使用所规定的基本幅面，其短边和长边之比是 1∶1.414，其规格如表 10101 所示。
各种图幅的尺寸关系是：沿着上一号幅面的长边对裁，即为次一号幅面的大小，如图
10109 所示。幅面在应用中若面积不够大，则可以选用国家标准所规定的加长幅面。
横平竖直 起落有锋 结构匀称 填满方格
绘制和阅读建筑工程图样交流技术思想指导生产施工
图 10114 长仿宋体示例
横平竖直 横笔基本要平，可稍微向上倾斜一点。竖笔要直，要刚劲有力。 起落有锋 做到起笔和落笔分明，特别是撇的起笔和钩的转角要顿一下笔，形成小三角。 结构匀称 字体各部分所占的比例合适，笔画布局均匀紧凑。 填满方格 上下左右的笔锋尽可能靠近字格，但日、口、月、二简字要略小于字格。 2.数字和字母 数字和字母在图样上的书写分正体和斜体两种，但同一张图纸上必须统一。在汉字中的 阿拉伯数字、罗马数字或拉丁字母，其字高宜比汉字字高小一号，但不应小于 2.5mm。 斜体字的斜度应从字的底线逆时针向上倾斜 75°，其高度与宽度应与相应的正体字相 等。字母、数字的示例见图 10115 所示。
四、比例
比例是图形与实物相应要素的图线10性115尺寸字之母、比数。字比示例例符号以“∶”表示，如 1∶50、1∶100
机械制图ppt课件(完整版)精选全文
注：在最新的国家标准中新增 了一个投影符号，分第一视角 和第三视角投影识别符号，如 图所示。
第一视角投影符号 第一视角投影符号•9
二、比例（GB/T 14690-93）
图中图形与其实物相应要素的线性尺寸之比称为比例。
•10
三、字体（GB/T 14691-93）
在图样中书写汉字、字母、数字时必须做到：
4～ 6
1
15 ～ 30 3
1 5 ～ 3 0
3
～ 2 0 5
•13
机械图样中常用图线的形式及应用
•14
五、尺寸注法（GB4458.4-2003）
1、基本规则 1）机件的真实大小应以图样上所注的尺寸数值为依据，
与图形的大小及绘图的准确度无关。 2）图样中的尺寸凡以毫米为单位时，不需要标注其计
量单位的代号或名称；如采用其他单位，则必须注明相应的 计量单位的代号或名称。
49
例1：已知点的两个投影，求第三投影。
解法一:
a●
az ●a
通过作45°线 使aaz=aax
ax
a●
解法二:
用分规直接量 取aaz=aax
a● ax
a●
az
a
●
50
例2：已知特殊位置点的两面投影，求其第三投影
z
d’
f’ d’’f’’
x
a’e’ da
a’0 ’
f
e
YW
’’
e
YH
51
二、两点的相对位置
（1）斜度 斜度是指一直线（或平面）对另一直线（或平面）的倾
斜程度。 其大小以它们夹角的正切来表示，并将此值化为1:n的形
式。
•31
（2）锥度
锥度是指正圆锥体的底圆直径与正圆锥体的高度之比， 并把此值化为1:n的形式。
《机械制图》课件[02]几何作图
![《机械制图》课件[02]几何作图](https://img.taocdn.com/s3/m/9dd8230eaf1ffc4fff47ac40.png)
返回
四、椭圆画法 （一） 四心近似画法——已知相互垂直且平分的椭圆长轴和短轴,则椭
圆的近似画法(四心近似法)步骤如下所示：
1、第一步： 画出长轴AB和短轴CD，连接AC；
2、第二步： 在AC上截取CF，使其等于AO与CO之差CE；
3、第三步： 作AF的垂直平分线，使其分别交AO和OD（或其延长线）于O1和O2点。以O为对称中 心，找出O1的对称点O3及O2的对称点O4，此O1、O2、O3、O4各点即为所求的四圆 心。通过O2和O1、O2和O3、O4和O3各点，分别作连线；
返回
例1：用指定半径画连接圆弧，并定出连接圆心及切点的位置。 （连接圆弧RⅡ=34外切O1圆、O2圆）
RⅡ+R1
RⅡ
•
a
RⅡ
•
b
•
O1
O2
RⅡ+R2
返回
例2：用指定半径画连接圆弧，并定出连接圆心及切点的位置。 （连接圆弧RⅠ=64内切O1圆、O2圆）
RⅠ
•
O1
RⅠ—R1
m•
RⅠ
O2
•n
RⅠ—R2
返回
（一）圆弧外连接的方法与步骤
R
1、画出已知圆弧，半径分为R1、R2； 2、求圆心 分别以（R1+R）及（R2+R）为半径，O1、O2为圆心，画弧交于O； 3、找切点 连接O、O1交已知弧于A，连接O、O2交已知弧于B，则A、B即为切点； 4、连接圆弧 以O为圆心,R为半径画圆弧,连接已知弧于A、B即完成全图。
•
严格把控质量关，让生产更加有保障 。2020 年12月 下午8时 18分20 .12.192 0:18De cember 19, 2020
•
不可麻痹大意，要防微杜渐。20.12.19 20.12.1 920:18:5320:1 8:53De cember 19, 2020
1.3尺规绘图8—平面图形的分析与作图(手柄)
教学环节教学内容教师活动学生活动设计意图复习回顾圆弧连接的三种情况以及步骤看到直线,就平移R遇到圆弧,就加减R外切相加,内切相减评论回答导入新课目标图。
(1)提出问题(2)介绍概念(1)思考(2)看书讲授新课一、平面图形的分析（一）尺寸分析定形尺寸：指定形状的尺寸定位尺寸：指确定各组成部分之间相对位置的尺寸（二）线段分析分析结果：线段类型定形尺寸定位尺寸已知线段已知已知2个中间线段已知已知1个连接线段已知未知(1)大屏幕(2)讲解、启发(1)认真观察(2)听讲定形尺寸：Φ20，Φ5，15，R15，R50，R10，Φ32定位尺寸：8，75已知线段：Φ5，R15，R10中间线段：R50连接线段：R12注意：有些尺寸既有定形尺寸的功能，又有定位尺寸的作用。
讲授新课二、手柄分析1、根据图形大小选择比例和图纸幅面。
2、分析平面图形中哪些是已知线段，哪些是连接线段，以及所给定的连接条件。
3、根据各组成部分的尺寸关系确定作图基准，定位线。
4、依次画已知线段，中间线段和连接线段。
5、将图线加粗加深。
6、标注尺寸。
（3）引导学生分析手柄图中的尺寸属于哪种，在学生中展开分组竞赛，分析线段类型。
培养学生的自主分析能力和竞争能力。
(3)思考(4)回答(5)认真观察(6)同步作图(7)观察、思考(8)讨论(9)听讲。
机械制图全部ppt课件精选全文
2.3 尺规基本几何作图
2.3.1 过点作直线的平行线
边与线重合
A
两边对齐
A
沿边移动
A
过点C作直线
A
C
C
C
C
B
B
B
B
步骤1
《机械制图》
步骤2
步骤3
第1章 绪论
步骤4
33
2.3.2 过点作直线的垂直线
边与线重合
C A
B
两边对齐
过点C作直线
C
C A
A
B
B
步骤1
步骤2
步骤3
《机械制图》
第1章 绪论
34
每张图纸上必须画出标题栏。标题栏的格式和尺 寸按GB/T 10609.1的规定。学习时暂采用下列各式：
标题栏置于图纸右下角，并使底边、右边分别与图 框线重合。
《机械制图》
第1章 绪论
19
2.1.3 比例（GB/T 14690—1993）
图中图形与其实物相应要素的线性尺寸之比称为比例。
比值为1的比例，即1:1，为原值比例；
平行、垂直、45度角……
6.绘图用具：
• 绘图铅笔（H、HB），削笔刀，砂纸 • 橡皮，毛刷、抹布 • 一副三角尺（200-250 mm） • 圆规
《机械制图》
第1章 绪论
7
要点小结
• 本课程的任务和主要内容
《机械制图》
第1章 绪论
8
1.2 投影的基本概念
1.2.1 基本概念
空间几何元素
投射中心 S
c
P
2．缺点—一般情况下，投影不反映物体的真
实大小，度量性不好，无等比性，无平行性。
机械制图 第1章制图的本知识和基本技能PPT课件
比例分原值比例、放大比例和缩小比例。
1.1.2.比例（GB/T14690-93）
种类
原值比例
2.比例系列 比例系列表
比 例 系 列一
1:1
比 例 系 列二
放大比例
2:1
5:1
1 × 10n : 1 2 × 10n : 1 5 × 10n : 1
2.5 : 1
4 :1
2.5 × 10n : 1 4 × 10n : 1
2.图框格式
❖ 在图纸上必须用粗实线绘制图框线。其格式分为留 装订边和不留装订边两种。
❖ 注意：同一产品的图样只能采用一种图框格式。
1.1.1. 图纸幅面、格式及标题栏
2.图框格式
（1）需要装订的图样
一般采用A4竖装或A3横装，其图框格式如下图所示。
L
B
c
c c
L
a
c
图框线 标题栏
B
a
c
c
纸边界线
L
c
e
幅面代号 B×L a c e
基本幅面及图框尺寸
A0 841×1189
A1 594×841
10 20
A2 420×594
25
mm
A3 297×420
A4 210×297
5 10
1.1.1. 图纸幅面、格式及标题栏
1. 图纸幅面(GB/T14689—93)
图纸 幅面 和 加长 幅面
1.1.1. 图纸幅面、格式及标题栏
（1）汉字应写成长仿宋体字，并应采用中华人民共和 国国务院正式公布推行的《汉字简化方案》中规定的简化 字。汉字的高度ｈ不应小于3.5ｍｍ。
（2）字母和数字分斜体和直体两种。斜体字的字体头 部向右倾斜15°。字母和数字各分A型和B型两种字体。A 型字体的笔划宽度为字高的1/14，B型为1/10。
1.1.2.比例（GB/T14690-93）
种类
原值比例
2.比例系列 比例系列表
比 例 系 列一
1:1
比 例 系 列二
放大比例
2:1
5:1
1 × 10n : 1 2 × 10n : 1 5 × 10n : 1
2.5 : 1
4 :1
2.5 × 10n : 1 4 × 10n : 1
2.图框格式
❖ 在图纸上必须用粗实线绘制图框线。其格式分为留 装订边和不留装订边两种。
❖ 注意：同一产品的图样只能采用一种图框格式。
1.1.1. 图纸幅面、格式及标题栏
2.图框格式
（1）需要装订的图样
一般采用A4竖装或A3横装，其图框格式如下图所示。
L
B
c
c c
L
a
c
图框线 标题栏
B
a
c
c
纸边界线
L
c
e
幅面代号 B×L a c e
基本幅面及图框尺寸
A0 841×1189
A1 594×841
10 20
A2 420×594
25
mm
A3 297×420
A4 210×297
5 10
1.1.1. 图纸幅面、格式及标题栏
1. 图纸幅面(GB/T14689—93)
图纸 幅面 和 加长 幅面
1.1.1. 图纸幅面、格式及标题栏
（1）汉字应写成长仿宋体字，并应采用中华人民共和 国国务院正式公布推行的《汉字简化方案》中规定的简化 字。汉字的高度ｈ不应小于3.5ｍｍ。
（2）字母和数字分斜体和直体两种。斜体字的字体头 部向右倾斜15°。字母和数字各分A型和B型两种字体。A 型字体的笔划宽度为字高的1/14，B型为1/10。
机械制图的基本技能教学PPT
用一段圆弧光滑地连结另外两条已知线段（直线或圆 弧）的作图方法称为圆弧连接. 要保证圆弧连接光滑，就 必须使线段与圆弧在连接处相切，作图时应先求作连接圆 弧的圆心及确定连接圆弧与已知线段的切点。
任务4 绘制支撑座平面图
二、圆弧连接切线的画法
通常用三角板，作两已知圆圆弧的切线。如图2-14
图2-14 作两圆外公切线
图2-19 手柄平面图绘制
任务5 绘制手柄平面图
2、绘制底稿
①绘制作图基准线，确 定图形位置，如图2-19（b） 所示；
②依次绘制出已知线段 R15圆弧、R10 圆弧、φ5圆 和φ20 圆，如图2-20（a） 所示；
③绘制出中间线段 R50， 如图 2-20（b）所示
图2-19 手柄平面图绘制
任务5 绘制手柄平面图
任务5 绘制手柄平面图
φ20 φ30
φ5
8
15
75
任务5 绘制手柄平面图
◆拓展延伸
草图的测绘
一、草图的基本知识
以目测估计图形与实物的比例，按一定画法要求徒手 （或部分使用绘图仪器）绘制的图称为草图。草图是画正规 图的重要依据，虽为徒手绘制，但也不能潦草马虎，要求原 理正确、内容完整、比例匀称、线型分明、尺寸齐全、字体 工整、图面整洁。
图2-7
=tanα
二、斜度符号及其标注
斜度符号及其标注
斜度符号用“∠ ”表示，在图样中写成“1 ∶ n”的形式， 其标注如图 2-7（b）所示。
任务2 绘制角铁平面图
三、斜度的画法
如图 2-8（a）所示的斜度为 1:10 的斜楔，具体作图步骤如下：
图2-8 斜楔（a）
图2-8 斜楔绘制（b）
任务2 绘制角铁平面图
任务4 绘制支撑座平面图
任务4 绘制支撑座平面图
二、圆弧连接切线的画法
通常用三角板，作两已知圆圆弧的切线。如图2-14
图2-14 作两圆外公切线
图2-19 手柄平面图绘制
任务5 绘制手柄平面图
2、绘制底稿
①绘制作图基准线，确 定图形位置，如图2-19（b） 所示；
②依次绘制出已知线段 R15圆弧、R10 圆弧、φ5圆 和φ20 圆，如图2-20（a） 所示；
③绘制出中间线段 R50， 如图 2-20（b）所示
图2-19 手柄平面图绘制
任务5 绘制手柄平面图
任务5 绘制手柄平面图
φ20 φ30
φ5
8
15
75
任务5 绘制手柄平面图
◆拓展延伸
草图的测绘
一、草图的基本知识
以目测估计图形与实物的比例，按一定画法要求徒手 （或部分使用绘图仪器）绘制的图称为草图。草图是画正规 图的重要依据，虽为徒手绘制，但也不能潦草马虎，要求原 理正确、内容完整、比例匀称、线型分明、尺寸齐全、字体 工整、图面整洁。
图2-7
=tanα
二、斜度符号及其标注
斜度符号及其标注
斜度符号用“∠ ”表示，在图样中写成“1 ∶ n”的形式， 其标注如图 2-7（b）所示。
任务2 绘制角铁平面图
三、斜度的画法
如图 2-8（a）所示的斜度为 1:10 的斜楔，具体作图步骤如下：
图2-8 斜楔（a）
图2-8 斜楔绘制（b）
任务2 绘制角铁平面图
任务4 绘制支撑座平面图
