2009中南大学电工学试卷
模电(A)2009试卷A答案
北京理工大学珠海学院2008～2009学年第二学期《模拟电路基础》期末试卷（A ）一、在括号内用“√”或“×”表明下列说法是否正确。
（每题1分，共10分）1． （ ╳ ） 2． （ √ ） 3． ( ╳ ) 4． ( √ ) 5． （ ╳ ）6． （ √ ） 7． （╳ ） 8． （√ ） 9． （╳ ） 10． （√ ）二、选择正确答案填入空格内。
（每题1.5分，共15分）1．（ C ） 2．（ D ） 3.（ C ） 4．（ B ） 5.（ C ）6．（ C ） 7 （D ） 8． ( A ) 9. （ C ） 10.（ B ）三．填空题（每空1分，共15分）1. 2 正 反 饱和 截止2. ∣AF ∣≥1 ， Ψa+Ψb=±2n ∏. (n=0,1,2…) 。
3. 变压器 、 整流电路 、 滤波电路 稳压电路4. 线性5． 极间电容 耦合电容6、 温度变化四．（ 15分）解：（1）静态分析：V7.5)( A μ 101mA 1 V 2e f c EQ CEQ EQ BQ ef BEQ BQ EQ CC b2b1b1BQ =++-≈≈+=≈+-==⋅+≈R R R I V U I I R R U U I V R R R U CC β2 动态分析：Ω==Ω≈++=-≈++-=k k c o f be b2b1i fbe L c 57.3])1([7.7)1()(R r R r R R r R r R R A u βββ∥∥∥（2） Ce 开路，r i ≈4.1k Ω；u A 减小，e f 'L R R R A u +-≈ ≈－1.92。
五.（15分）解：（a ）图 A1本级串联电压负反馈A2本级R4并联电压负反馈 跨级R2并联电压负反馈 (b)图 R1第一级电流串联负反馈Re2//RL 第二级电压串联负反馈 R3R1C3跨级串联电压负反馈六、（15分）解：（1）可以振荡；（2）稳幅（3）ƒ0=1/(2π*10*10E3*0.1*10E(-6))=159.15Hz七、（15分）解：（1）V 01和V 02的实际正负极性均为上+下-，电流均从上向下流；（2）V O1=0.9（V21+V22）/2=90V ；V O2=-0.9（V21+V22）/2=-90V（3）I D1=（V O1 -V O2）/2(100+100)=0.45A ；（4）V RM =1.415*2*100=283V（5）短路，烧坏变压器和部分二极管，甚至引起火灾。
2009年注册电气工程师供配电专业基础考试真题及答案

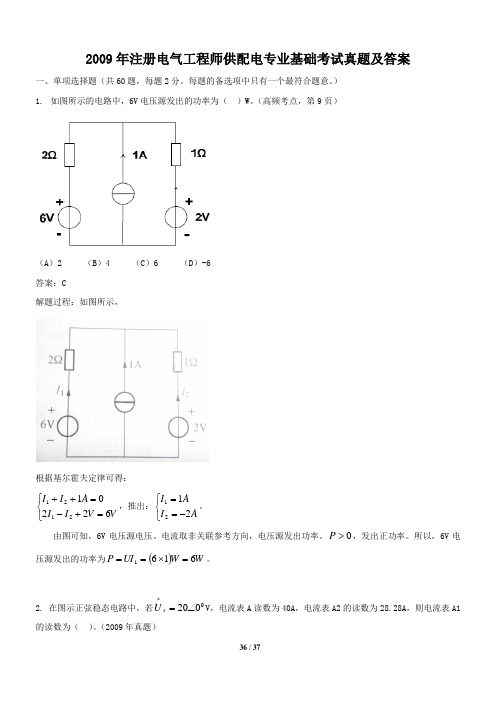

2009年注册电气工程师供配电专业基础考试真题及答案一、单项选择题（共60题，每题2分。
每题的备选项中只有一个最符合题意。
）1. 如图所示的电路中，6V 电压源发出的功率为（ ）W 。
（高频考点，第9页）（A ）2 （B ）4 （C ）6 （D ）-6答案：C解题过程：如图所示，根据基尔霍夫定律可得：⎩⎨⎧=+-=++V V I I A I I 622012121，推出：⎩⎨⎧-==A I A I 2121。
由图可知，6V 电压源电压、电流取非关联参考方向，电压源发出功率。
0>P ，发出正功率。
所以，6V 电压源发出的功率为()W W UI P 6161=⨯==。
2. 在图示正弦稳态电路中，若0*020∠=s U V ，电流表A 读数为40A ，电流表A2的读数为28.28A ，则电流表A1的读数为（ ）。
（2009年真题）（A ）11.72A （B ）28.28A （C ）48.98A （D ）15.28A答案：B 解题过程：由题意可知，A I I I 28.2828.2840222221=-=-=。
3. 图示电路原已稳定，0=t 时闭合开关S 后，则()t i L 为：（ ）。
（高频考点，第66页）（A ）A et 40009.05.1--（B ）A e t -+5.19.0（C ）0（D ）A e t 40009.05.1-+答案：D解题过程：（1）开关S 未合上前，电路如下图(a)所示。
则电流为：()A A A i L 4.225106510101060=⨯=++⨯=-。
根据换路定则，可知：()()A i i L L 4.200==-+。
（2）开关S 闭合后，电路进入稳态，如下图所示。
可得电流为：()()[]A A i L 5.1101010510//1010106=+⨯++⨯=∞（3）求时间常数τ，据图(c)求得：()[]Ω=Ω+Ω=Ω+⨯+Ω=Ω+ΩΩ+Ω=166********1010510//1010R可求得：s HR L31025.016004.0-⨯=Ω==τ（4）根据三要素公式可求得：()()()()[]()A e e e i i i t i t t t L L L L 40001025.09.05.15.14.25.103-⎪⎭⎫⎝⎛⨯--++=-+=∞-+∞=-τ。
049-电工基础试卷.docx
电工基础试卷选择题（2分X25=50分）1. 导线中的电流l=1.6mA, lOmin 通过导体横截而的电量为（）A. 1.6xlO'2C B ・ 0.96C C. 0.096C D. 1.96C2. 图屮，发牛谐振时电流I 最人，此时电压表的读数为（）A. 零B. 可能出现最大C. 电源电压如下图所示的电路屮，由A.B.C. D. 4. 正弦量的振幅值一定是（ ） A. 峰•峰值 B. 最大值 C. 有效值 D. 平均值5. 通电直导线周围磁场的方向，通常采用（ ）进行判定。
A. 左手螺旋定则B. 右手螺旋定则C. 顺时针定则D. 逆时针定则 6. 变化的（ ）不是正弦交流电的三个特点Z —。
A. 瞬时性B. 规律性C. 周期性D. 对称性7. 一条均匀电阻丝对折后，接到原来的电路中，在相同的时间里，电阻丝所产生的热电压源 电流源 电压源和电流源 都不对3. —|c+ u）供给功率1A2A量是原来的（）A.1/2B.4C.2D.1/48.有两条同样材料制成的导线，长度相等，横截面积不等。
把它们并联后接入电路中,那么下面说法中不正确的是（）A.两条导线的电卩FL不和等B.两条导线的电压相等C.通过两条导线的电流不相等D.通过两条导线的电量相等9.在交流电中，一个完整周波所用的吋间称为（）A.周期B.周波C.频率D.角频率10.在单相交流电路中，如果电阻和电抗相等，那么电路屮的电流与电压之间的相位羌是（）A.RB.n/2C.n/4D.R/311 •下列说法正确的是（）A.一段通电导线在磁场某处受到的力大，该处的磁感应强度就大B.通电导线在磁场屮受力为零，磁感应强度一定为零C.磁感应线密处的磁感应强度大D.在磁感应强度为B的匀强磁场屮，放入面积为S的线框，通过线框的磁通一定为BS12.欲使R-L-C串联电路的品质因数增人，可以（）A.增大RB.增大CC.减小LD.减小C13.关于安全用电，卜-列说法错课的是（）A.触电按其伤害程度可分为电击和电伤两种B.为了减少触电危险，我国规定36V为安全电压C.电器设备的金属外壳接地，称为保护接地D.熔断器在电路短路时，可以自动切断电源，必须接到零线上14.R-L-C 串联电路中，U R与0V, U L=80V,U C=40V,则U 等于（）A.10VB.50VC.90VD.150V15.变压器的电压比为3： 1,若一次输入6V的交流电压，则二次电压是（）A. 2.4~6VB. 6~2.4VC. 0~0.5VD. 0.5~0VA.18VB.6VC.2VD.0V16.感抗和容抗的人小与正弦信号的（）有关A.振幅值B.频率C.初和位D.相位17.在正弦交流电屮，频率指的是（)A.正弦交流电完成一次周期性变化所用的时间B.正弦交流电在Is变化的次数C.止弦交流电在Is变化的电角度D.正弦交流电在1S变化的幅度18. 一个电容为CyF的电容器，和一个电容为2茁的电容器串联，总电容为CyF电容器的第，那么电容C是（）A.2pFB.4pFC.6»FD・ 8pF19.如下图所示电路中，当电键K闭合后滑动变阻器滑片P向左移动时，电压表V与电流表A的读数将是（）A.A表读数增大，V表读数减小B.A表读数增大，V表读数也增人C.A、V表读数均不变D.A表读数变大，V表读数不变20.有一感抗冷为10 Q的负载，接在220V、50Hz的交流电源上，如果在负载两端并联一个容抗Xc为20 Q的电容，则该电路的总电流将（）A.增大B.减小C.不变D.等于零21.如下图所示电路，电源电压6V不变，电阻R=8Q。
中南大学电工学第2章正弦交流电路_02
例3 电路如图所示，图中各仪表均为交流电流表，其读数是 电路如图所示，图中各仪表均为交流电流表， 电流表的有效值。已知A 的读数为8A 8A， 的读数为60A 60A， 电流表的有效值。已知A1的读数为8A，A2的读数为60A，A3的 读数为66A 求电流表A 66A。 的读数，并画出相量图。 读数为66A。求电流表A和A4的读数，并画出相量图。 I4 I 解：由于电路为并联电 A A4 A3 路，则可设 I3 + A1 A2 US= US 0 V 1 US I1 I j L ω R j L 2 ω 则由已知条件得 I1= 8 0 A， 2= 60 -90 A，I3= 66 90 A ， I ， 根据KCL有 有 根据 I4= I2+I3= 60 -90 +66 90 =6 90 A I= I1+I4= 8 0 +6 90 =10 36.9 A 故表A的读数为 的读数为6A。 故表 的读数为10A，表A4的读数为 。 的读数为 ， 的读数为 相量图如图。 相量图如图。 I2 I2 I4 I I1 US I3
▲额定视在功率 额定视在功率 SN = UN IN —— 额定容量 ▲有功功率守恒 有功功率守恒: 有功功率守恒 P = ∑Pi =∑ Ui Ii cosϕ i ▲无功功率守恒 无功功率守恒: 无功功率守恒 Q = ∑Q i = ∑ Ui Ii sinϕ i ▲视在功率不守恒 视在功率不守恒: 视在功率不守恒 S ≠∑S i =∑ Ui Ii
& I 1 = 10 90 ° A = j10 A & & & I = I 1 + I 2 = 10 0 ° A
& & U L = I ( j10 )V = j100 V
电工基础试题及答案(一).doc
电工基础试题（一）一•填空题（每题3分、共30分）1、电流强度为2A的电流在1小时内通过导体横截面的电量是__________ 库仑。
2、电源电动势是2V,内阻是0.2Q,当外电路断路时，路端电压是________ Vo3、某导体两端加上3V电压时，流过导体电流为0.6A,则导体电阻应为 __ Q,其两端改变为6V时，电阻应为_____ Qo4、如图测电阻，所测阻值比实际阻值要____ o5、已知正弦交流电压u=311sin（628t-30°）伏，它的最大值是_,有效值______频率 _____ ,初相位________ o6、在R-L-C串联正弦交流电路中，当X L___ Xc时，电路呈容性。
7、三相电源绕组的联接方式有______ 联接和三角形联接。
8、下图中交流电压表V和Vi的读数分别为10V和8V,则V2的读数为 ____ Vo9、两只电容器Ci=2uF耐压60V, C2=4U F,耐压100V,串联后接到120V电压上,能安全工作吗？_____ 。
10、某“220V, 300W”的电热器，正常使用2小时，其耗电是_______ 度。
二.选择题（每题3分，共30分）1.Ri，R2相串联，已知R I=3R2,若R I上消耗的功率为3W,则R2上消耗的功率是（）A. 9WB.1W C丄W D. 3W2.电量为+3q的金属小球A和带电量为-q的同样大小的金属小球B在真空中相距为r,相互作用力为F,将它们接触后在放回真空相距2r时，它们间的作用力为: （）A .B . R ^I R 2+x 2C. R R +jXD . 7.阻值为40Q 的一条电阻丝，二等分后拧在一起, 其总电阻为（A. 10Q B. 20Q C.40Q D. 80 Q &制造变压器铁心材料是（ ）A.硬磁材料B.矩磁材料C.软磁材料D.反磁材料9.在电感与电容串联的正弦交流电路中，当X L >X C 时，电路呈现为（A.电阻性B.电感性C.电容性D.不可确定10.正弦交流电的三要素是指 A.电阻、电感和电容B.电流、电压和相位差 1 1 1 3 A.- F B.-FC. —FD.-F 4 2 124 3.如图，当开关S 接通后，灯泡B 的亮度变化是：（） A.变量B.变暗C.不变D.不能确定4. 在感性负载两端并联电容使电路的功率因数提高后，负载所消耗的电能将：（ ）A.增大B.减小C.不变D.不能确定5. 若电路中某元件两端电压u=20sin （314t-180°）V,电流i=5sin （314tt+180°）,则该兀件是：（） A.电阻 B.电容 C.电感D.电阻与电感串联 6. 下列求功率因数的公式中，错误的是（ ）c三.计算题：(每题10分，共40分)1.已知E=12V,内阻不计，R4=9Q, R2=6Q, R3=18Q求R I为何值时可获得最大功率？最大功率等于多少？2.在RLC 串联电路中，已知R=30Q, X L=90Q, X c=50Q 外加电压u=311sin(314t+53.1°)V,试求：(1)电路中电流有效值，瞬时电流i的表达式C2)电路的有功功率，无功功率和视在功率以及功率因数。
江苏省2009年普通高校单独招生统一考试电子电工试卷答案
绝密★启用前江苏省2009年普通高校对口单招文化统考《电子电工专业综合理论》试卷答案及评分参考二、是非题（本大题共15小题，每小题2分，共30分）三、填空题（本大题共30空，每空2分，共60分）34．30，19800，660035．－6，836．5.77（3310），190.5（3110）37．开路38．120，0.839．）（︒+170sin2200tω40．P沟道耗尽型绝缘栅型，4 41．4.5，942．PMOS 43．85，1010101 44．－8，10%，甲 45．99，10.1 46．前接法＊47．A/D 转换器，积分型，比较型 ＊48．RC 文氏桥，RCf π210=，电容C▲47．25A ，14N ·m ，100V ▲48．1500 r/min ，2.5，1.5 四、简答题（本大题共6小题，共45分） 49．（共6分）（1）导体AB 中的的感应电流方向为（A →B ）--（2分）（2）CD 导线中的的感应电流方向为（D →C ）--（2分）（3）CD 导线所受磁场力F 的方向为向左---------（2分）50．（共6分）答：（1）t =0到t =T 期间，）e1（10Tt C u --=V 6.32）e -110（）e1（10)(1-==-=-TT C T u --------------------------------------------------（2分）（2）t =T 到t =2T 期间，TT t C U T u U u -----+=e])(['C当t =2T 时，0'=C u ，代入上式，0e])([2=-+----TT T C U T u UV 68.3-=-U ------------------------------------------------------------------------------------------（2分）（3）u C 的波形图------------------------------------------（2分）/ VC06. 32T2T ut51．（共8分） 答：（1）Q 3、Q 2、Q 1的波形如下图（计分说明：每个波形2分）-------------------------（2分）-------------------------（2分） --------------------------（2分） （2）该电路为六进制加法计数器 （计分说明：“六进制”1分；“加法”1分）-------（2分） 52．（共7分）答：（1）R ′＝R x ＝240 Ω------------------------------------------------------------------------------（2分）（2）2C I I-----------------------------------------------------------------------------------------（2分）（3）因为流过表头的电流与被测电阻的关系不是线性关系。
西安机电工程学院2009年9月初级电工理论考试卷(含答案)
职业技能鉴定初级电工理论考试试卷(1)注意事项：1．答卷前将装订线左边的项目填写清楚。
2．答卷必须用蓝色或黑色钢笔、圆珠笔，不许用铅笔或红笔 。
3．本份试卷共 5 道大题，满分 100 分，考试时间 120 分钟。
一、填空题(请将正确答案填在横线空白处,每题2分,共10题)1.磁极之间相互作用是同性相__________,异性相__________。
2.磁力线是闭合回线,在磁极内部从__________极到__________极。
3.导体__________运动,或线圈中的__________发生变化时,就会产生感应电动势。
4.停电更换保险丝,操作前应先检查________________现象,装好隔弧罩,如果是故障造成保险丝熔断应先___________________再更换。
5.塑料护套线明配时,导线应__________,不应有__________和弯曲的现象。
6.在潮湿地方作业,其安全电压分别为__________伏和__________伏。
7.白炽灯是根据热幅射原理制成的,灯丝通电加热成高温状态,达__________℃～__________℃。
8.测量一般低压电气设备绝缘电阻,选用__________兆欧表,而测量高压电气设备,选用__________兆欧表。
9.用于二次回路的导线应采用__________不小于1.5mm 2,电压不低于__________的铜芯绝缘导线。
10.照明线路漏电有两种途径,一是火线与零线间绝缘受潮或损坏,产生火线与零线间__________,二是火线与地线之间绝缘受损坏而形成火线与地线之间__________。
二、选择题(请将正确答案的代号填入括号内,每题2分,共10题)1.照明开关应串在( )。
A.零线上B.相线上C.零相线间2.指针式万用表表头是( )式仪表。
A.磁电式B.电动式C.感应式3.我国安全色标有下列几种：红色,黄色,绿色,兰色,( )。
中南大学电路试卷及答案-2011D
---○---○---………… 评卷密3、图示滤波电路，要求负载中不含基波分量，但5ω1的谐波分量能全部传送至负载。
如ω1=1 000rad/s ，C=1μF ，求L 1和L 2。
（8分）4、图所示电路中，理想变压器变比n=2。
求阻抗Z 的最佳匹配值。
（8分）Zj164i+_+_u SiΩn:1A2H+_u 23HV i Ms试求受控源吸收的功率。
（14分）三、图示电路中，已知R 1=R 2=X L =100Ω，U AB =141.4 /0ºV ，两并联支路的功率P AB =100W ，其功率因数为cosφAB =0.707 (φAB <0)。
求：(14分) （1）该电路的复阻抗Z 1；（2）端口电压U 及有功功率P ，无功功率Q 和功率因数λ。
(3) 作出电路的相量图I R 1 A＋I 2 2X L－B四、图示对称三相电路，Ω-=Ω=Ω=320,310,30C L X X R ，且电源)(303100.V U AB ∠=。
求电流表及功率表的读数。
（14分）3224五、图示电路， N 为纯线性电阻构成的二端口网络，其参数矩阵Z= ，开关S 原在位置3已很久，t=0时将开关动作到位置2。
试用(14分）六、图示电路，开关S原在位置1很久且电路已达稳态，t=0时开关从位置1合至位置2，试用运算法求t>0之后，电流)(t i的变化规律。
(14分）Vk U U U k U 3)2(*131*)1()1()1(-=-+===+电路试卷D 参考答案一、 1、 2、3、对w 1，L1与C 并联谐振 对5w 1，（L 1‖C ）与L2串联谐振4、图中变压器原方到副方等效二、 三、 作相量图如下WR U P R I U R A I i i I Vi i U eq OC L SC OC eq SC SC OC 25.24/44/5.102264*62262max ==Ω=⇒Ω===⇒=-+-=+-=HL Cj L j =⇒=+111101ωωH L L j Cj L j Cj L j =⇒=++⨯22111111105515515ωωωωω)(22)(22)1621(42Ω-==Ω+=⨯=*j Z Z j j Z eq eq WP i u P i u i u u u u u u u i n i n n n n n n n n =⇒⨯-=+==+--==--737132123217)4()11(7321225.3R I P jX R U I R LAB 222222⨯=+=••四、原图△→Y 等效 电流表读数为5功率表读数为53100⨯= 五、 六、串联C=1F ，画运算电路列方程。
湖南省2009年对口招生考试电子电工类模拟试卷
湖南省2009年普通高等学校对口招生考试电子电工类专业综合知识模拟试卷时量150分钟，满分300分班级姓名一、填空题（每空2分，共60分）1、将两只220V、60W的灯泡串接在220V的电源上，此时两只灯泡耗的功率总和是W。
2、图1所示电路，a点的电位是V。
3、图2所示交流电路，当S断开时，电流表读数为10A，当S闭合时，电流表的读数为A。
4、用220V的输出电压。
向500米外的用户群传输22KW的电力，传输线路横截面积为50mm2，则用户群两端的路端电压为V，用户群获得的功率为W。
（P=1.75×10 -8Ω.m）。
5、当t=0.01s，电压u=50sin（628t+ ）V的瞬时值为V。
6、某职业中专原使用200只额定电压为220V，功率为60 W白炽灯，现改用150只额定电压220V，功率为47W（灯管40W，镇流器7W）的日光灯，若每天工作4小时，一天能节约度电。
7、一电磁铁磁阻为2×105H-1，线圈匝数为200匝，要使其磁通达到0.1wb，线圈中电流应为A。
8、将电量q=-1×10-2c从a点移动到b点时，电场力作功2J，若a 点电位为100V，则b点电位为V，Uab= V。
9、如图3所示电路中，I= A。
10、在磁感应强度为0.5T的竖直向上的匀强磁场中，水平放置一根长40cm长的导体，当导体由南向北通过10A电流时，导体受力大小为N，方向向。
11、换路定律的数学表达式为，。
12、若半导体中的空穴数目和自由电子数目相等，这样的半导体称为半导体。
13、晶体三极管放大器中，当输入电流一定时，静态工作点设置太低，将产生失真。
静态工作点设置太高，将产生失真；14、晶体三极管具有电路放大作用的实质是利用电流实现对电流的控制。
15、结型场效应管是利用电压来影响导电沟道，从而控制电流的大小；绝缘栅型场效应管的栅极电流I C≈，输入电阻很。
16、石英晶体振荡器可分为两大类，即型和型。
2009学年度高三模拟试卷(一)
2009年度高三模拟试卷（一）电子电工专业综合理论第一卷（共120分）本试卷分第一卷（客观题）和第二卷（主观题）两部分。
两卷满分300分。
测试时间150分钟。
注意事项：1．每小题选出答案后，用铅笔把答题卡上对应题目的答案标号涂黑。
如需改动，用橡皮擦干净后，再选涂其他答案标号。
如果答案不涂写在答题卡上，答题无效。
2．题号前有“*”标志的为电子专业考生的答题，电工专业考生不得解答；题号前有“▲”标志的为电工专业考生的答题，电子专业考生不得解答。
3．测试结束，考生将第二卷和答题卡一并交回。
一、选择题（本大题共18小题，每小题5分，共90分。
）1、如图1-1所示电路中，R=30Ω，1/(ωc)=80Ω，u=300+500sin2ωtV, 则电路电流的有效值为（）A、 AB、、 A D、图1-1图1-22．图1-2所示的电路中，C1=C2=1μF,C1已充电，两极板之间的电压为100V，当开关S闭合时，电容器两端的电压变为（）。
A、各为100VB、各为50VC、各为0VD、C1上为0V,C2上为100V3．一个恒压源E1和电阻R串联，为R提供电功率20W，另一个恒压源E2和同一电阻R 串联，为R提供电功率80W，若将这个恒压源和电阻R按附图1-3所示电路连接，则两个电源共同作用时，为电阻R提供的电功率是（）。
A、20WB、60WC、100WD、180W图1-3图1-4 4．电路1-4中，电灯L1、L2都标有“220V ，100W ”；电灯L3、L4都标有“220V ，40W ”，将A 、B 两端接入电源，最暗的灯是（ ）。
A 、L1B 、L2C 、L3D 、L45.电路如图1-4所示，电源电动势E=12V ，r=1Ω，电阻R1=3Ω，R2=2Ω，R3=5Ω，电容C1=4μF ，C2=1μF ，则C1、C2所带电量之比为（ ）A 、3:2B 、5:3C 、5:4D 、8:56．如图1-5所示电路中，A 表读数为I ，A 1表读数为I 1，A 2表读数为I 2，已知22212I I I +=则R 1、R 2、L 、C 应满足的关系是（ ）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1
---○---○---
---○---○---
学 院
专业班级
学 号
姓 名
…
…
…
评
卷
密
封
线
…
…
…
…
…
密
封
线
内
不
要
答
题
，
密
封
线
外
不
准
填
写
考
生
信
息
，
违
者
考
试
成
绩
按
0
分
处
理
…
…
…
…
…
评
卷
密
封
…
…
…
线
…
…
…
中南大学考试试卷
2009 ~2010 学年 上 学期 电工学I 课程 时间100分钟
64学时， 4 学分，闭卷，总分100分，占总评成绩 70 %
年 月 日
题 号 一 二 三 四 五 六 七 八 九 十 十一 合计
满 分 6 10 10 10 10 12 6 12 8 8 8 100
得 分
评卷人
复查人
一、求如图所示电路中电流源两端的电压1U、2U及其功率，
并说明是起电源作用还是负载作用. (6分)
二、用戴维宁定理求如图所示电路中的电流I。(10分)
得 分
评卷人
得 分
评卷人
2Ω
5A
+
_
1
U
1A
+
_
2
U
5Ω
+
+
_
_
6V
12V
3Ω
6Ω
1Ω
1Ω
2Ω
I
2A
2
三、电路如图所示，已知R1= R2= R3= R4=2Ω，C =300μF，IS =2A ，Us =12V，
且t = 0-时， uC= 0。试求开关S闭合后uC的变化规律。(10分)
四、在图示电路中，已知电压表的读数为30V，试求电流表的读数。(10分)
五、在图中，对称负载联成三角形，已知电源电压VUl220，安培计读数AIl3.17，
得 分
评卷人
得 分
评卷人
得 分
评卷人
Us
3
三相功率KWP5.4，试求:（1）每相负载的电阻、
感抗；（2）当AB相断开时，图中各安培计的读数和总功率。(10分)
六、 一台三角型连接的三相异步电动机的额定数据如下：
试求：（1）额定电流和启动电流；（2）额定转差率；（3）额定转矩、最大转矩和启动转矩；
（4）在额定负载情况下，电动机能否采用Y—△启动？(12分)
七、电路如图(a)所示，设1ZD的稳定电压为5V，2ZD的稳定电压为7V，
两稳压管的正向压降均为0V，在tVuisin10(波形如图(b)所示）的作
用下，分析ou的变化情况并画出其波形。(6分)
得 分
评卷人
功率 转速 电压 效率 功率因数
Nst
II/
Nst
TT/
NTT/max
7.5KW 1470r/min 380V 86.2% 0.81 7.0 2.0 2.2
得 分
评卷人
4
八、电路如图所示。已知：β = 60，rbe = 1.8kΩ，UBE = 0.7V，US = 10mV，
RS = 0.6kΩ，UCC = 12V
。试求：
（1）求静态工作点；
（2）画出交流微变等效电路；
（3）求放大电路的输入电阻和输出电阻；
（4）求输出电压Uo 。(12分)
九、如图所示电路中，已知RF=4R1，求uo与uI1和uI2的关系式。(8分)
十、试设计一个故障显示电路，要求如下：（1）两台电动机A和B正常时，
绿灯F1亮；A或B发生故障时，黄灯F2亮；（3）A和B发生故障时，红灯F
3
亮。(8分) 十一、如图为由两个JK触发器组成的时序逻辑电路，设开始时01Q，02Q。 得 分 评卷人 得 分 评卷人 得 分 评卷人
得 分
评卷人
5
（1）写出两个触发器的翻转条件，画出2Q和1Q的波形图；（2）说明它是几进制计数器，
是加法计数器还是减法计数器，是同步计数器还是异步计数器。（8分）
1J
C1
CP计数
Q1 1K 1J C1 Q2
1K
高电平
D
R
