第讲H机电工程测量新版
机电工程项目测量技术--一级建造师考试辅导《机电工程管理与实务》第一章第二节讲义1
正保远程教育旗下品牌网站 美国纽交所上市公司(NYSE:DL)建设工程教育网/ 一级建造师考试辅导《机电工程管理与实务》第一章第二节讲义1机电工程项目测量技术1H412010 机电工程项目测量技术1H412011 掌握机电工程项目测量的方法一、厂房（车间、站）基础施工测量的内容与方法（一）厂房（车间、站）基础施工测量的内容钢柱基础施工测量；混凝土杯形基础施工测量；混凝土柱子基础及柱身、平台施工测量等（四基础一平台测量）（二）厂房（车间、站）基础施工测量的方法厂房（车间、站）基础施工测量中重点是钢柱基础，钢柱基础的特点是基坑较深，而且基础下面有垫层以及埋设地脚螺栓等。
其施工测量方法与步骤如下：1.进行垫层中线投点和抄平，用正倒镜法，先将经纬仪中心导入中心线内，然后进行投点；采用在固定架外框四角处测出四点标高，以便用来抄平垫层混凝土面；2.进行固定架中线投点与抄平；3.地脚螺栓安装与标高测量；4.对支立模与浇灌混凝土进行测量。
【例1】（2011真题）机电工程厂房（车间、站）基础施工中，测量重点是（ ）。
A.混凝土杯形基础B.混凝土柱子基础平台C.混凝土柱子基础及柱身D.钢柱基础【正确答案】D【答案解析】参见教材P13。
二、设备基础的特点与施工测量方法（―）设备基础的特点1.机电设备基础的特点：体积大，连续基础长，基坑深，有的为复杂体形基础。
基基础上设备地脚螺栓预留孔、锚板孔、预埋地脚螺栓数量多。
（二）设备基础施工测量方法三、设备安装基准线和标高基准点测量内容与方法1.安装基准线的测量：放线就是根据施工图，按建筑物的定位轴线来测定机械设备的纵、横向中心线并标注在中心标板上，作为设备安装的基准线。
设备安装平面基准线最少不少于纵、横向中心线两条。
2.安装标高基准点的测设：标高基准点一般埋设在基础边缘且便于观测的位置。
标高基准点一般有两种：一种是简单的标高基准点，作为独立设备安装的基准点；另一种是预埋标高基准点，主要用于连续生产线上的设备在安装时使用。

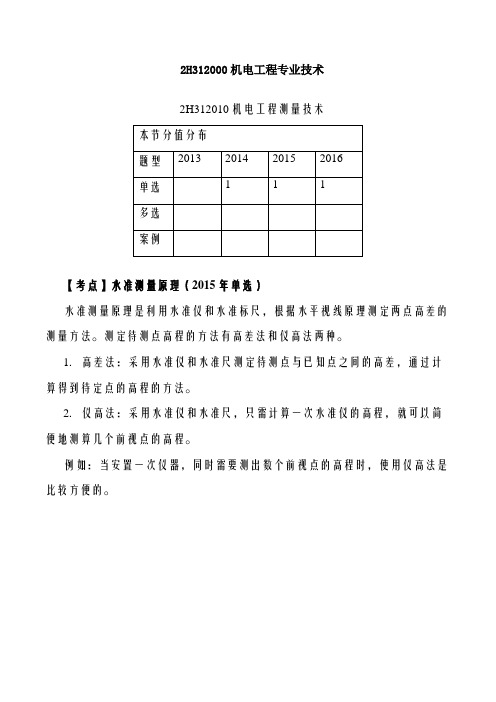

2019二建机电精讲班第4讲：2H312010机电工程测量技术
2H312000机电工程专业技术2H312010机电工程测量技术【考点】水准测量原理（2015年单选）水准测量原理是利用水准仪和水准标尺，根据水平视线原理测定两点高差的测量方法。
测定待测点高程的方法有高差法和仪高法两种。
1．高差法：采用水准仪和水准尺测定待测点与已知点之间的高差，通过计算得到待定点的高程的方法。
2．仪高法：采用水准仪和水准尺，只需计算一次水准仪的高程，就可以简便地测算几个前视点的高程。
例如：当安置一次仪器，同时需要测出数个前视点的高程时，使用仪高法是比较方便的。
水准尺立在水准点（后点A）上，通过水准仪读出后尺读数。
后尺读数加水准点高程，就是视线高。
当水准尺立到待求点（前点1.2.3），只需要读出前尺读数，待求点高程=视线高-前尺读数。
【例】（2015真题）水准测量采用高差法，待定点的高程是通过（）。
A．调整水准仪调试得出B．计算得出C．水准尺度直接读出D．微调补偿器得出【答案】B【解析】本题考的是测量要求和方法。
高差法是采用水准仪和水准尺测定待测点与已知点之间的高差，通过计算得到待定点的高程的方法。
【考点】基准线测量原理（2016年单选）基准线测量原理是利用经纬仪和检定钢尺，根据两点成一直线原理测定基准线。
测定待定位点的方法有水平角测量和竖直角测量。
1．保证量距精度的方法返测丈量，当全段距离量完之后，尺端要调头，读数员互换，按同法进行返测往返丈量一次为一测回，一般应测量两测回以上。
2.平面安装基准线不少于纵横两条。
3.安装标高基准点的设置相邻安装基准点高差应在0.5mm以内。
4．沉降观测点的设置沉降观测采用二等水准测量方法。
例如，对于埋设在基础上的基准点，在埋设后就开始第一次观测，随后的观测在设备安装期间连续进行。
【例】（2016真题）埋设在基础上的沉降观测点，第一次观测应在（）进行。
A、观测点埋设后B、设备底座就位后C、设备安装完成后D、设备调整后【答案】A【考点】工程测量的程序和方法（一）工程测量的程序（2010年单选）无论是建筑安装还是工业安装的测量，其基本程序都是：建立测量控制网→设置纵横中心线→设置标高基准点→设置沉降观测点→安装过程测量控制→实测记录等。
机电工程测量的方法
一、机电工程测量的作用和内容1、机电工程测量的作用安装定位：将设计图纸上的钢结构、设备或管线测设到实地。
变形监测：已完工程实体的变形监测，包括沉降观测和倾斜观测。
2、机电工程测量的主要内容机电设备安装放线、基础检查、验收。
工序或过程测量。
每道工序完成之后，都要通过测量，检查工程各部位的实际位置及高程是否符合设计要求。
变形观测。
测定已安装设备在平面和高程方面的位移和沉降，收集整理各种变化资料，作为鉴定工程质量和验证工程设计、施工是否合理的依据。
交工验收测量。
工程竣工测量。
二、机电工程测量的特点1、机电工程测量贯穿于整个施工过程。
从基础划线、标高测量到设备安装全过程，都需要进行工程测量，以使其各部分的尺寸、位置符合设计要求。
2、精度要求高。
相比建筑工程测量，机电工程测量的精度误差要求要高的多，一些精度要求较高的设备其标高和中心线要求近乎零偏差。
3、工程测量与工程施工工序密切相关。
某项工序还没有开工，就不能进行该项的工程测量。
测量人员必须了解设计的内容、性质及其对测量工作的精度要求，熟悉图纸，了解施工全过程，及时掌握施工现场的变化情况，使工程测量与工程施工密切配合。
4、机电工程测量受施工环境因素影响大，测量标志极易被损坏。
一般来说，机电工程施工现场作业人员多、交叉作业频繁、地面情况多变，又有机械车辆等产生机械振动，因此各种测量标志必须埋设在不易破坏的位置。
三、机电工程测量的原则和要求1、机电工程测量的原则工程测量应遵循“由整体到局部，先控制后细部”的原则，即先依据建设单位提供的永久基准点、线为基准，然后测设出设备的准确位置。
2、工程测量的要求保证测设精度，满足设计要求，减少累计误差。
检核是测量工作的灵魂。
对测量工作的全过程进行全面复核及确认，保证测量结果的准确性。
检核分为：仪器检核、资料检核、计算检核、放样检核和验收检核。
四、机电工程测量的基本原理与方法高程测量：确定地面点高程的测量工作。
一点的高程一般是指这点沿铅垂线方向到大地水平面的距离，又称海拔或绝对高程。

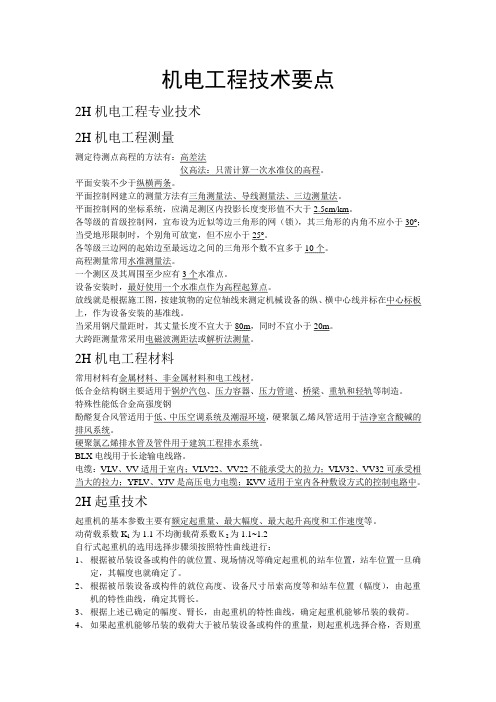

机电工程技术要点
机电工程技术要点2H机电工程专业技术2H机电工程测量测定待测点高程的方法有：高差法仪高法：只需计算一次水准仪的高程。
平面安装不少于纵横两条。
平面控制网建立的测量方法有三角测量法、导线测量法、三边测量法。
平面控制网的坐标系统，应满足测区内投影长度变形值不大于2.5cm/km。
各等级的首级控制网，宜布设为近似等边三角形的网（锁），其三角形的内角不应小于30o；当受地形限制时，个别角可放宽，但不应小于25o。
各等级三边网的起始边至最远边之间的三角形个数不宜多于10个。
高程测量常用水准测量法。
一个测区及其周围至少应有3个水准点。
设备安装时，最好使用一个水准点作为高程起算点。
放线就是根据施工图，按建筑物的定位轴线来测定机械设备的纵、横中心线并标在中心标板上，作为设备安装的基准线。
当采用钢尺量距时，其丈量长度不宜大于80m，同时不宜小于20m。
大跨距测量常采用电磁波测距法或解析法测量。
2H机电工程材料常用材料有金属材料、非金属材料和电工线材。
低合金结构钢主要适用于锅炉汽包、压力容器、压力管道、桥梁、重轨和轻轨等制造。
特殊性能低合金高强度钢酚醛复合风管适用于低、中压空调系统及潮湿环境，硬聚氯乙烯风管适用于洁净室含酸碱的排风系统。
硬聚氯乙烯排水管及管件用于建筑工程排水系统。
BLX电线用于长途输电线路。
电缆：VLV、VV适用于室内；VLV22、VV22不能承受大的拉力；VLV32、VV32可承受相当大的拉力；YFLV、YJV是高压电力电缆；KVV适用于室内各种敷设方式的控制电路中。
2H起重技术起重机的基本参数主要有额定起重量、最大幅度、最大起升高度和工作速度等。
动荷载系数K1为1.1不均衡载荷系数Ｋ2为1.1~1.2自行式起重机的选用选择步骤须按照特性曲线进行：1、根据被吊装设备或构件的就位置、现场情况等确定起重机的站车位置，站车位置一旦确定，其幅度也就确定了。
2、根据被吊装设备或构件的就位高度、设备尺寸吊索高度等和站车位置（幅度），由起重机的特性曲线，确定其臂长。
机电工程技术1H412000机电工程专业技术讲义
机电工程技术——1H412000 机电工程专业技术1H412010 测量技术1H412011 测量的方法一、工程测量的目的和内容目的：工程测量包括对建（构）筑物施工放样、建（构）筑物变形监测、工程竣工测量等，以保证将设计的建（构）筑物位置正确地测设到地面上，作为施工的依据。
二、工程测量的特点与测图工作相比，具有如下特点：1.目的不同。
2.精度要求不同。
工程测量的精度要求取决于工程的性质、规模、材料、施工方法等因素。
3.工程测量工序与工程施工工序密切相关。
4.受施工环境干扰。
四、工程测量的基本原理与方法（一）水准测量原理水准测量的原理是利用水准仪提供的一条水平视线，测出两地面点之间的高差，然后根据已知点的高程和高差，推算出另一个点的高程。
测定待测点高程的方法有高差法和仪高法两种。
1.高差法——采用水准仪和水准尺测定待测点与已知点之间的高差，通过计算得到待定点的高程的方法。
2.仪高法——采用水准仪和水准尺，只需计算一次水准仪的高程，就可以简便地测算几个前视点的高程。
当安置一次仪器，同时需要测出数个前视点的高程时，使用仪高法是比较方便的。
水准测量原理：H b=H a+（a-b），其中b点为未知点。
（二）基准线测量原理基准线测量原理是利用经纬仪和检定钢尺，根据两点成一直线原理测定基准线。
测定待定位点的方法有水平角测量和竖直角测量，这是确定地面点位的基本方法。
每两个点位都可连成一条直线（或基准线）。
平面安装基准线不少于纵横两条。
沉降观测采用二等水准测量方法。
例如，对于埋设在基础上的基准点，在埋设后就开始第一次观测，随后的观测在设备安装期间连续进行。
【2016二级真题】埋设在基础上的沉降观测点，第一次观测应在（）进行。
A.观测点埋设后B.设备底座就位后C.设备安装完成后D.设备调整后『正确答案』A『答案解析』本题考查的是工程测量的原理。
对于埋设在基础上的基准点，在埋设后就开始第一次观测，随后的观测在设备安装期间连续进行。
机电工程测量的主要内容
机电工程测量的主要内容1. 机电工程测量概述嘿，大家好！今天咱们聊聊机电工程测量这个话题。
听起来是不是有点儿专业？但其实它就像我们生活中的一部分，和咱们的日常息息相关。
机电工程测量，顾名思义，就是在机电工程项目中，通过一些测量手段和工具，来获取各种数据和信息。
这些数据就像是工程的“导航仪”，让我们能够在复杂的工程中找到正确的方向。
想象一下，如果没有测量，咱们的建筑物和设备怎么能安安稳稳地呆在那儿？简直是天方夜谭嘛！1.1 测量的意义测量在机电工程中可谓是举足轻重，起到“万无一失”的关键作用。
就像做饭，调味料加得太多或者太少，菜的味道就会大打折扣。
测量的准确性直接关系到工程的安全性和实用性。
因此，专业的测量人员就像是工程师中的“神算子”，在各种复杂的环境中，能运用他们的智慧和经验，确保每一步都走得稳妥。
这样一来，后续的施工和设备安装才能像火箭一样，顺利升空，绝不掉链子！1.2 常用的测量工具说到测量，大家脑海里是不是马上想到了那些神奇的仪器？比如全站仪、经纬仪、水平仪，还有那一根根神奇的钢尺。
没错，这些小工具就像是工程师的“超能力”，帮助他们精确地测量距离、高度和角度。
全站仪就像是个高科技的“千里眼”，不管多远的地方，它都能帮你精准定位。
而水平仪则是保持一切都在“水平线”上的“守护者”，确保一切不会倾斜，嘿嘿，不然可就麻烦了！2. 测量的主要内容接下来，我们来细聊一下机电工程测量的主要内容。
别担心，这并不是一段枯燥的内容，而是一场“趣味测量”的小旅程！2.1 基本测量首先，基本测量是基础中的基础。
简单来说，就是在施工现场，确认工程的地基、标高和轮廓等重要信息。
比如说，你要盖房子，地基就得稳固，标高得合适，这样才能不怕风吹雨打，稳稳当当地立在那里。
这就像你打游戏的时候，如果基础装备不行，后面的关卡根本过不了。
这一步可谓是万里长征第一步，绝对不能马虎！2.2 精确测量接着就是精确测量，这个可是个技术活儿哦！这涉及到设备的安装位置、管道的走向，以及各种电气设备的布局。
2018年二级建造师《机电工程》讲解：2H312011测量要求和方法
2018年二级建造师《机电工程》讲解：2H312011测量要求和方法掌握二级建造师考试机电工程考点，对于知识点的融会贯通至关重要。
学尔森二级建造师考试频道特地整理二级建造师考试考点，本文为：2018年二级建造师《机电工程》讲解：2H312011测量要求和方法，希望能助各位二级建造师考生一臂之力!2H312010 机电工程测量技术2H312011 测量要求和方法一、工程测量的原理(学尔森二级建造师频道整理测量要求和方法)施工测量包括对建(构)筑物施工放样、建(构)筑物变形监测、工程竣工测量等。
施工测量的首要工作是做好控制点布测，保证将设计的建(构)筑物位置正确地测设到地面上，作为施工的依据。
(一)水准测量原理水准测量原理是利用水准仪和水准标尺，根据水平视线原理测定两点高差的测量方法。
测定待测点高程的方法有高差法和仪高法两种。
1.高差法采用水准仪和水准尺测定待测点与已知点之间的高差，通过计算得到待定点的高程的方法。
2.仪高法采用水准仪和水准尺，只需计算一次水准仪的高程，就可以简便地测算几个前视点的高程。
例如：当安置一次仪器，同时需要测出数个前视点的高程时，使用仪高法是比点击【二级建造师学习资料】或打开/category/jzs2?wenkuwd，注册开森学（学尔森在线学习平台）账号，免费领取学习大礼包，包含：①精选考点完整版较方便的。
(二)基准线测量原理基准线测量原理是利用经纬仪和检定钢尺，根据两点成一直线原理测定基准线。
测定待定位点的方法有水平角测量和竖直角测量，这是确定地面点位的基本方法。
每两个点位都可连成一条直线(或基准线)。
平面安装基准线不少于纵横两条。
二、工程测量的程序和方法(学尔森二级建造师频道整理测量要求和方法) (一)工程测量的程序无论是建筑安装还是工业安装的测量，其基本程序都是：建立测量控制网设置纵横中心线设置标高基准点设置沉降观测点安装过程测量控制实测记录等。
(二)平面控制测量1.平面控制测量的要求平面控制网建立的测量方法有三角测量法、导线测量法、三边测量法等。
2020 1H412010 工程测量技术
1H412010 工程测量技术1H412011 工程测量的方法一、机电工程测量的作用和内容（一）机电工程测量的作用1.定位作用：将图纸上设计的钢结构、设备或管线测设到实地。
2.已完成工程实体的变形监测，包括沉降观测和倾斜观测。
（二）机电工程测量的主要内容1.设备安装放线、基础检查、验收。
2.工序或过程测量。
每道施工工序完工之后，都要通过测量检查工程各部位的实际位置及高程是否与设计要求相符合。
3.变形观测。
4.交工验收检测。
5.工程竣工测量。
二、机电工程测量的特点1.工程测量贯穿于整个施工过程中。
从基础划线、标高测量到设备安装的全过程，都需要进行工程测量，以使其各部分的尺寸、位置符合设计要求。
2.精度要求高。
相比土建的建筑物，机电工程测量的精度误差要求要精确得多，有些精度要求较高的设备其标高和中心线要求近乎零偏差。
3.工程测量与工程施工工序密切相关。
4.受施工环境干扰大。
【2018真题】下列检测，不属于机电工程测量的是（）。
A.钢结构的变形监测B.钢结构的应变测量C.设备基础沉降观测D.设备安装定位测量『正确答案』B『答案解析』本题考查的是工程测量的方法。
机电工程测量的主要内容：1.基础检查、验收。
2.每道施工工序完工之后，都要通过测量检查工程各部位的实际位置及高程是否与设计要求相符合。
3.变形观测。
随着施工的进展，测定已安装设备在平面和高程方面产生的位移和沉降，收集整理各种变化资料，作为鉴定工程质量和验证工程设计、施工是否合理的依据。
4.交工验收检测。
【2019真题】关于工程测量的说法，错误的是（）。
A.通常机电工程的测量精度高于建筑工程B.机电工程的测量贯穿于工程施工全过程C.必须对建设单位提供的基准点进行复测D.工程测量工序与工程施工工序密切相关『正确答案』C『答案解析』本题考查的是工程测量的方法。
选项A正确，相比土建的建筑物，机电工程测量的精度误差要求要精确得多；选项B正确，工程测量贯穿于整个施工过程中；选项D正确，工程测量工序与工程施工工序密切相关。
二建机电实务测量知识点
二建机电实务测量知识点一、知识概述《二建机电实务测量知识点》①基本定义：在二建机电实务里，测量就是使用一些工具、方法去确定各个物体或者部件的位置、尺寸大小、形状等相关数据。
比如说，就像咱要装修房子，得知道各个房间的长宽高吧，这就得测量，机电工程里的测量就像是给机电设备啥的进行一次精确的“量体”。
②重要程度：这在整个学科里面超级重要。
要是测量没做好，机电设备安装就可能位置不对，管道连接也容易出错。
就好比搭积木，积木块大小尺寸都量错了，那搭出来的形状指定是乱七八糟。
在机电工程里，它是确保工程质量非常关键的一步。
③前置知识：需要一些基本的数学知识，像简单的几何知识。
因为很多测量涉及到物体的形状、角度之类的，没有几何知识就搞不明白。
还有对机电设备基础构造有一定了解，知道设备有哪些关键部分需要测量，不然都不知道量哪。
④应用价值：实际应用场景太多了。
比如说在工厂安装大型机器设备的时候，必须准确测量基础的平整度，还有设备之间的距离、高度差等。
就像汽车生产流水线，那些组装设备之间的精确位置关系都是靠测量来保证的，一旦位置错位了，那汽车组装就要出乱子。
二、知识体系①知识图谱：测量知识点在二建机电实务里就像一根线，串起很多其他知识。
设备安装得靠测量确定位置，管道铺设也需要测量保证坡度、走向正确。
②关联知识：它和机电设备安装知识联系紧密，设备安装得按照测量出来的位置等数据进行。
还和管道工程知识有关，管道的走向、高度等靠测量确定。
③重难点分析：掌握难度在于测量工具的精确使用和测量误差的控制。
关键点就是准确理解各种测量数据对工程到底意味着啥。
比如说水准仪测量标高的时候，那个气泡稍有偏差测量出来的标高就不对了。
④考点分析：在考试中挺重要的。
考查方式有选择题，问一些测量工具适用范围；也有案例分析题，给个机电工程场景，让分析测量出错后会导致的问题和解决办法。
三、详细讲解（这里属于方法技能类）①基本步骤：比如用经纬仪测量角度，首先得在合适的位置安置经纬仪，把它调平对中，这个过程就像给它找个平稳的立足点并且对准目标的中心。
20201H412010工程测量技术
1H412010工程测量技术1H412011工程测量的方法一、机电工程测量的作用和内容（一）机电工程测量的作用1.定位作用：将图纸上设计的钢结构、设备或管线测设到实地。
2.已完成工程实体的变形监测，包括沉降观测和倾斜观测。
（二）机电工程测量的主要内容1.设备安装放线、基础检查、验收。
2.工序或过程测量。
每道施工工序完工之后,都要通过测量检查工程各部位的实际位置及高程是否与设计要求相符合。
3.变形观测。
4.交工验收检测。
5.工程竣工测量。
二、机电工程测量的特点1.工程测量贯穿于整个施工过程中。
从基础划线、标高测量到设备安装的全过程，都需要进行工程测量，以使其各部分的尺寸、位置符合设计要求。
2.精度要求高。
相比土建的建筑物，机电工程测量的精度误差要求要精确得多，有些精度要求较高的设备其标高和中心线要求近乎零偏差。
3.工程测量与工程施工工序密切相关。
4.受施工环境干扰大。
【2018真题】下列检测，不属于机电工程测量的是（）。
A.钢结构的变形监测B.钢结构的应变测量C.设备基础沉降观测D.设备安装定位测量『正确答案』B『答案解析』本题考查的是工程测量的方法。
机电工程测量的主要内容： 1.基础检查、验收。
2.每道施工工序完工之后，都要通过测量检查工程各部位的实际位置及高程是否与设计要求相符合。
3.变形观测。
随着施工的进展，测定已安装设备在平面和高程方面产生的位移和沉降，收集整理各种变化资料，作为鉴定工程质量和验证工程设计、施工是否合理的依据。
4.交工验收检测。
【2019真题】关于工程测量的说法，错误的是（）。
A.通常机电工程的测量精度高于建筑工程B.机电工程的测量贯穿于工程施工全过程C.必须对建设单位提供的基准点进行复测D.工程测量工序与工程施工工序密切相关『正确答案』C『答案解析』本题考查的是工程测量的方法。
选项A正确，相比土建的建筑物，机电工程测量的精度误差要求要精确得多；选项B正确，工程测量贯穿于整个施工过程中；选项D正确，工程测量工序与工程施工工序密切相关。

- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
全书总的知识点为105个。
其中掌握：74，熟悉：21，了解：10。
占全书总的知识点的百分比为：掌握：%，熟悉：%，了解：%
而占40分的客观题中，掌握：30，熟悉：8，了解：10
又占全书总的知识点的百分比为：掌握：%，熟悉：%，了解： %
而占120分的案例中，掌握：44，熟悉：13，了解：0
又占全书总的知识点的百分比为：掌握：%，熟悉： %，了解： %
——2H310000机电工程技术
本节是机电工程施工技术的理论基础，机电工程涉及的专业技术很多，其中机电工程测量、机电工程材料是本节的重点，也是机电工程建造师必备的专业技术知识。
1、第一讲内容：
——2H311010机电工程测量；
——2H311020机电工程材料；
2、考纲要求：
1）掌握机电工程测量的要求；
2）了解机电工程测量的方法；
3）掌握机电工程常用材料的应用；
4）了解机电工程常用材料的分类。
第一节：2H311010机电工程测量
——工程测量的施工内容包括：①控制网测量、②施工过程控制测量两部分内容。
控制网测量和施工过程控制测量的相互关系是：
控制网测量是工程施工的先导，施工过程控制测量是施工进行过程的眼睛，两者的目标都是为了保证工程质量。
2H311011 掌握机电工程测量的要求
一、工程测量的原理
利用经纬仪和检定钢尺
确定地面点位的基本方法
利用水准仪和水准标尺
测定待测点高程的方法
(一)水准测量原理
是利用水准仪和水准标尺，根据水平视线原理测定两点高差的测量方法。
测定待测点高程的方法高差法和仪高法两种
1．高差法——采用水准仪和水准尺测定待测点与已知点之间的高差，通过计算得到待定点的高程的方法；
2．仪高法——采用水准仪和水准尺，只需计算一次水准仪的高程，就可以简便地测算几个前视点的高程。
当安置一次仪器，同时需要测出数个前视点的高程时，使用仪高法是比较方便的。
所以，在工程测量中仪高法被广泛地应用。
(二)基准线测量方法
是利用经纬仪和检定钢尺，根据两点成一直线原理测定基准线。
牢记：
1．安装基准线的设置
安装基准线一般都是直线，只要定出两个基准中心点，就构成一条基准线。
——平面安装基准线不少于纵横两条
2．安装标高基准点的设置
根据设备基础附近水准点，用水准仪测出的标志具体数值。
——相邻安装基准点高差应在0.5 mm以内
3. 沉降观测点的设置
沉降观测采用二等水准测量方法。
——每隔适当距离选定一个基准点与起算基准点组成水准环线。
对于埋设在基础上的基准点，在埋设后就开始第一次观测，随后的观测在设备安装期间连续进行。
二、工程测量的程序和方法（平面控制测量、高程控制测量）
(一) 工程测量的程序
建筑安装或工业安装的测量，其基本程序都是：
建立测量控制网—→设置纵横中心线—→设置标高基准点—→设置沉降观测点—→安装过程测量控制—→实测记录等。
(二) 平面控制测量
1．平面控制测量的要求
(2)平面控制网建立的测量方法
——三角测量法、导线测量法、三边测量法等。
○
(4)平面控制网的坐标系统，应满足测区内投影长度变形值不大于2.5cm/Km。
2．平面控制网布设的方法
——导线测量法和三边测量法
1）导线测量法的技术要求
当导线平均边长较短时，应控制导线边数；
导线宜布设成直伸形状，相邻边长不宜相差过大；
当导线网用作首级控制时，应布设成环形网，网内不同环节上的点不宜相距过近。
2）三边测量法的技术要求
各等级三边网的起始边至最远边之间的三角形个数不宜多于10个；
其三角形的内角宜为30°～100°；当受地形限制时，个别角可放宽，但不应小于25°。
3．平面控制常用的测量仪器（光学经纬仪、全站仪）
牢记：所有测量仪器必须经过检定且在检定周期内方可投入使用。
它的主要功能是测量纵、横轴线(中心线)以及垂直度的控制测量等。
例如：
机电工程建(构)筑物建立平面控制网的测量以及厂房(车间)柱安装铅垂度的控制测量，用于测量纵向、横向中心线，建立安装测量控制网并在安装全过程进行测量控制。
应使用光学经纬仪
采用全站仪进行水平距离测量，主要应用于建筑工程平面控制网水平距离的测量及测设、安装控制网的测设、建安过程中水平距离的测量等。
(三)高程控制测量
方法：水准测量法（常用）、电磁波测距三角高程测量法
高程测量常用的测量仪器：S3光学水准仪
标高测量主要分两种：绝对标高测量和相对标高测量1．高程控制点布设的方法
(1)水准测量法的主要技术要求
——各等级的水准点，应埋设水准标石。
墙水准点应选设于稳定的建筑物上，点位应便与寻找、保存和引侧。
——一个测区及其周围至少应有3个水准点。
水准点之间的距离，应符合规定。
（一般地区应为1～3KM，厂区宜小于1KM）
——水准观测应在标石埋设稳定后进行。
(2)设备安装过程中，测量时应注意：最好使用一个水准点作为高程起算点。
2、标高测量主要分两种：
绝对标高测量和相对标高测量。
绝对标高是指所测标高基准点、建(构)筑物及设备的标高相对于国家规定的士标高基准点的高程。
相对标高是指建(构)筑物之间及设备之间的相对高程或相对于该区域设定的士标高基准点的高程。
2H311012 了解机电工程测量的方法
设备基础施工的测量（连续生产设备安装的测量）
管线工程测量
长距离输电线路钢塔架(铁塔)基础施工的测量
一、设备基础施工的测量方法
(一)测量步骤
1．第一步，设置大型设备内控制网。
2．第二步，进行基础定位，绘制大型设备中心线测设图。
3．第三步，进行基础开挖与基础底层放线。
4．第四步，进行设备基础上层放线。
(二)连续生产设备安装的测量方法
1．安装基准线的测设：
中心标板应在浇灌基础时，配合土建埋设，也可待基础养护期满后再埋设；
放线就是根据施工图，按建筑物的定位轴线来测定机械设备的纵、横中心线并标注在中心标板上，作为设备安装的基准线。
设备安装平面基准线不少于纵、横两条。
2．安装标高基准点的测设：
标高基准点一般有两种：一种是简单的标高基准点；另一种是预埋标高基准点。
采用钢制标高基准点，应是靠近设备基础边缘便于测量处，不允许埋设在设备底板下面的基础表面。
牢记：
简单的标高基准点一般作为独立设备安装的基准点；
预埋标高基准点主要用于连续生产线上的设备在安装时使用。
二、管线工程测量（管线中心定位、管线高程的控制测量）
给排水管道、各种介质管道、长输管道
管线中心定位的测量方法
管线中心定位的依据
管线高程控制的测量方法
(一)测量要求
1．管线工程测量包括：给排水管道、各种介质管道、长输管道等的测量。
2．测量步骤
(1) 根据设计施工图纸，熟悉管线布置及工艺设计要求，按实际地形作好实测数据，绘制施工平面草图和断面草图；
(2) 按平、断面草图对管线进行测量、放线并对管线施工过程进行控制测量；
(3) 在管线施工完毕后，以最终测量结果绘制平、断面竣工图。
(二) 管线中心定位的测量方法
(1)定位的依据
定位时可根据地面上已有建筑物进行管线定位，也可根据控制点进行管线定位。
例如：管线的起点、终点及转折点称为管道的主点；其位置已在设计时确定，管线中心定位就是将主点位置测设到地面上去，并用木桩标定。
(2)管线高程控制的测量方法
为了便于管线施工时引测高程及管线纵、横断面测量，应设管线敷设临时水准点。
牢记：
水准点一般都选在旧建筑物墙角、台阶和基岩等处；如无适当的地物，应提前埋设临时标桩作为水准点。
(3)地下管线工程测量
地下管线工程测量必须在回填前，测量出起、止点；
三、长距离输电线路钢塔架(铁塔)基础施工的测量
起、止点和转折点的中心桩
钢尺量距（测距不宜大于80m, 且不宜小于20m）
大跨越档距测量：采用电磁波测距法或解析法测量1．长距离输电线路定位并经检查后，可根据起、止点和转折点及沿途障碍物的实际情况，测设钢塔架基础中心桩，其直线投点允许偏差和基础之间的距离丈量允许偏差应符合规定。
中心桩测定后，一般采用十字线法或平行基线法进行控制，控制桩应根据中心桩测定，其允许偏差应符合规定。
2．当采用钢尺量距时，其丈量长度不宜大于80m，同时，不宜小于20m。
3．考虑架空送电线路钢塔之间的弧垂综合误差不应超过确定的裕度值，一段架空送电线路，其测量视距长度，不宜超过400m。
4．大跨越档距测量。
在大跨越档距之间，通常采用电磁波测距法或解析法测量。
