Zemax光学设计：一个柯克物镜的Seidel像差系数的计算
Zemax光学设计：一个柯克物镜的Seidel像差系数的计算
引言：

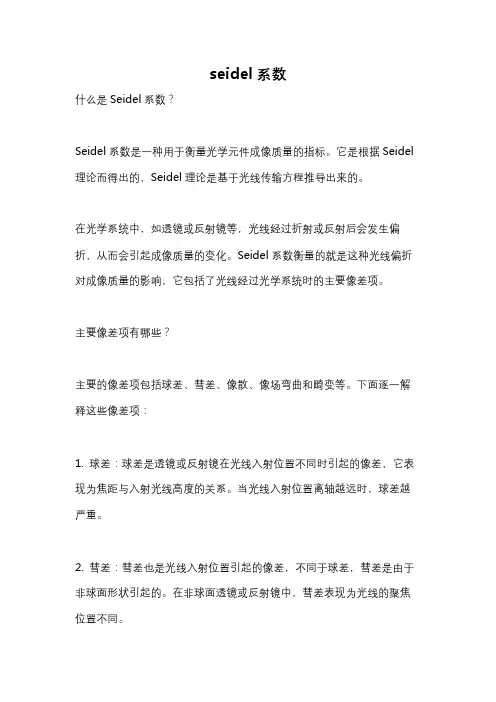

Seidel像差系数中，五个单色三阶像差与两个一阶色差方程整合起来：
其中，A 等于ni ，i是近轴边际线的入射角度，A——等于 n i——，i——是近轴主光线的入射角度， h是近轴边际线的高度。H是 Lagrange 不变量，等于nuh=n`u`h`。
还有，
在光学设计中这七个公式非常重要。它们不仅简单易于理解，而且能够使设计者区分每个表面对特定像差的贡献量。
虽然，我们知道高级像差通常是限制镜头分辨率的主要因素，但是，对于一个具有好像质的镜头，校正以上七种像差却是必要条件。
柯克物镜seidel像差系数的计算过程：
以三片式的柯克物镜来举例，该实例来自ZEMAX自带的“Cooke 40 degree field”。
LDE结构参数如下：
2D Layout，如下图：
（1）计算Lagrange不变量H
该柯克物镜的焦距是100mm，入瞳直径是20mm，即入瞳半径为10mm，这就是在入射面的边际光线高度，即h=10mm；
该柯克物镜的半视场角为20°，那么像的尺寸大小为100mm×tan20°=36.397023mm。
像方孔径角u`=h/f`=10/100=0.1
Lagrange不变量H=nuh= n`u`h`=1×0.1×36.397023=3.6397023以上可以在ZEMAX MFE中直接计算与验证，如下图：
EFFL，有效焦距；
PARY，surf 1#，Py=1.0，第1面的近轴光线高度（注意：不要用REAY实际光线高度）；
PIMH，近轴像平面上的近轴像高；
DIVI，操作数5除以操作数6；
PROD，操作数3乘以操作数4；
以上从而计算得到Lagrange不变量H。
再用LINV直接计算Lagrange不变量H，两者结果一致。
（2）追迹一条近轴边际光线
利用以下两个公式追迹一条近轴边际光线：
例如：计算第2面的近轴光线高度h2。
第1面的近轴光线高度h1=10mm，u1=0，n=1.00，n`=1.6204，c1=1/R1=1/44.027185，d1=6.517912。
n`、R1和d1的数据可以在ZEMAX LDE中得到，代入上面两式中可以求出h2=9.433185mm。
可以在ZEMAX MFE中直接计算与验证，如下图：
两者计算结果一致。
由转面公式u2=u`1=-0.08696。
通过以上计算过程，可以依次求出各个面的u和h，列表如下：
可以在ZEMAX MFE中验证，如下图：
（3）计算折射不变量A
对于近轴边际线，我们还可以计算折射不变量A：
由已知的n、h、c和u可以求出各个面的A，如下表：
（4）计算每个面的球差系数S1
其中，
由已知的n、n`、h、c、u、u`和A可以求出各个面的球差系数S1，如下表：
具体计算过程，如下图：
再与ZEMAX Seidel Coefficient中的SPHA S1对比，如下图：
可以看出，该柯克物镜的球差系数S1的计算结果基本一致。（5）计算每个面的轴向色差系数C1
其中，
由已知的n、n`、v d、v`d、h、和A可以求出各个面的轴向色差系数C1，如下表：
具体计算过程，如下图：
再与ZEMAX Seidel Coefficient中的CLA（CL）对比，如下图：
可以看出，计算结果与ZEMAX给出的结果数值相同，符号相反。
（6）计算每个面的场曲系数S4
其中，
由已知的H、c和n可以求出各个面的场曲系数S4，如下表：
具体计算过程，如下图：
再与ZEMAX Seidel Coefficient中的FCUR（S4）对比，如下图：
可以看出，该柯克物镜的球差系数S4的计算结果基本一致。
（7）求解每个面的离心率E
为了计算剩下的像差系数S2、S3、S5、和C2，我们需要每个表面的主光线折射不变量A——。
对于光学系统中的一些表面定义一个常量 E ， E 通常称为离心率，如下方程：
如此定义，那么E可以测出表面到光阑的距离，因为在光阑处的 h 为零。通常，系统中每个表面的 E 都不一样。
近轴主光线入射角度A——的表达式：
只要知道一个表面的近轴边际线数据（ h , u 和 A ）以及常量E ，就完全确定近轴主光线的数据。
假设已知光学系统表面i和1+i的近轴边际线高度，它们分别是h i和h i+1。
假设我们还知道表面i和1+i的近轴主光线的高度h——i和h——i+1。
推导得到
根据定义，在光阑处E为零，所以可以利用上式来计算靠近光阑表面的E，接着可以利用该式计算系统中的其他表面的E。
然后由各个表面的E就可以求出主光线的h——，u——和A——。
这个柯克物镜的第 4 个面是光阑面，即根据定义E4等于零。
因为E4等于零，那就有
同样地，由E5可以求解E6。至于光阑前面的表面，可以从光阑往前计算，先求E3，然后求E2，最后求E1。
由已知的A、H、h和n可以求出各个面的E，h——和A——，如下表：
具体计算过程，如下图：
（8）计算每个面的彗差系数S2
其中，
由已知的n、n`、h、c、u、u`、A和A——可以求出各个面的彗差系数S2，如下表：
具体计算过程，如下图：
再与ZEMAX Seidel Coefficient中的COMA S2对比，如下图：
可以看出，计算结果与ZEMAX给出的结果数值相同，符号相反。（9）计算每个面的像散系数S3
其中，
由已知的n、n`、h、c、u、u`和A——可以求出各个面的像散系数S3，如下表：
具体计算过程，如下图：
再与ZEMAX Seidel Coefficient中的ANTI S3对比，如下图：
可以看出，计算结果与ZEMAX给出的结果数值基本一致。
（10）计算每个面的畸变系数S5
由已知的S3、S4、A和A——可以求出各个面的畸变系数S5，如下表：
具体计算过程，如下图：
再与ZEMAX Seidel Coefficient中的DIST S5对比，如下图：
可以看出，计算结果与ZEMAX给出的结果数值基本一致。（11）计算每个面的垂轴色差系数C2
其中，
由已知的S3、S4、A和A——可以求出各个面的垂轴色差系数C2，如下表：
具体计算过程，如下图：
再与ZEMAX Seidel Coefficient中的CTR（CT）对比，如下图：
Zemax光学设计：Petzval物镜的设计实例
Zemax光学设计：Petzval物镜的设计实例 引言： Petzval物镜，它是由两个被空气分离的正透镜组构成。1839年Joseph Petzval 设计了这个著名的“照相物镜”。其前组是一个双胶合，后组是一个双分离，两者之间有一个光圈。前组可以很好地校正球差，但会引入彗差。彗差由后组校正，光阑位置校正了大部分像散。然而，这会导致额外的场曲和晕影。因此，FOV限制在30度以内。f/3.6的f值是可以实现的，这比当时的其他镜头要快得多。Petzval首次根据光学定律计算透镜的组成，而之前的光学系统则是根据经验进行磨制和抛光的。为了计算，奥地利大公路易（炮兵司令）向匹兹瓦提供了8名炮兵和3名下士，因为火炮是进行数学计算的少数职业之一。1.Seidel分析双片式物镜的局限性在于单组元件无法校正像散，这大大限制了它的视场角范围。在光阑上的薄透镜组的像散为： 即其总是不为零。因此，只有一些透镜组不在光阑上，才能校正像散。因此，两个分离的透镜组可以用于产生等量反向的像散。这两个透镜组不一定是单透镜，也可以是消色差双片式或者更复杂的透镜组。若我们假设光阑在第一个透镜组上，第二个透镜组和它相距一段距离，那么会有光阑平移效应。只要第二个透镜组没有完全校
正球差和彗差，那么平移第二个透镜组远离光阑一定距离，就可以产生足够的像散来校正第一个透镜组的像散。我们可以得到任意的一个像散值S3，但是两个正透镜组都会对场曲产生贡献，即Petzval 物镜的 Petzval 和总是正值。这意味着像面总是朝向镜头弯曲。通常，我们想要零像散，则让总的S3为零，场曲会使子午和弧矢像重合于弯曲的像面上。但是，还有其他选择，由弧矢像差，只要S3=-S4，我们就可以使弧矢像面为平面。而且，若让S3=-S4/3，则就可以使子午像面为平面。在设计 Petzval 镜头中有一个很好的准则，那就是让前组(A)的光焦度为K /2，后组（B）的光焦度为K，为保证总光焦度为K，让它们之间的距离为1/K。可以证明，这个准则等价于使两个透镜组的轴上边际线的偏差相等，即每个透镜组的球差、彗差和像散的贡献都最小。在此必须校正色差。一个很好的方法是，使每一个镜组独立校正色差，即让每一个镜组都是消色差双胶合透镜。设每一个元件的S1都为零，则总彗差为： 若光阑在第一个镜组上，则利用光阑位移方程，总像散为： 若现在想要ΣS3为零，则有： 因为我们也想要让ΣS2为零，所以

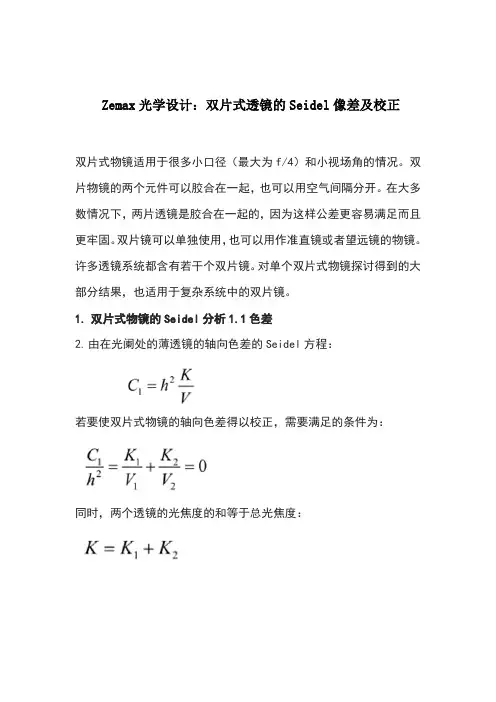

Zemax光学设计：双片式透镜的Seidel像差及校正
