三相可控整流原理
三相半波可控整流电路ppt课件
最新版整理ppt
析和计算方法，与接续流管的
三相半波大电感负载相同。
最新版整理ppt
12
3.3 三相半波可控整流电路
❖ 各电量计算
(1) 负载电压平均值Ud和电流平均值Id
1) 0°≤α≤30°时
U d 1 .1U 2 7 co U sd 0cos
2) 30°≤α≤150°时
U d 3 0 . 4 U 2 [ 1 5 c6 o ) s 1 2 ] ( 0 . 6 U 2 7 [ 1 c 5 6 o )s
与单相全控桥反电势负载情况相 似，在电枢回路中串入电感量足 够大的Ld。这就为含有反电势的 大电感负载，其波形分析、各电 量计算式与大电感负载时相同 ， 仅电流计算公式不同
图3-17 三相半波可控整流电路，反电动 势负载的波形
Id
Ud E Rd
同样，为了扩大移相范围，并
使id波形更加平稳，也可在负载 两端并联续流管VD。其波形分
每管导通120°, 三相电源 轮流向负载供电，负载电压
u 2 =0 uα
R
ub
uc R
id
b)
O wt1
wt2
w t3
wt
ud为三相电源电压正半周包
uG c)
O
wt
络线。
ud
d)
O
wt
变压器二次绕组的电流:变
i VT 1
压器二次侧α 相绕组和晶闸管
e) O
f) u VT 1
wt
VT1的电流波形相同，变压器
（2） 30 ≤ α ≤150 时，负载电流断续，晶闸管
导通角减小，此时有：
ww U d 2 1 6 2 U 2 sit( n d t) 3 2 2 U 2 1 co 6 s ) ( 0 .6 1 7 c5 o 6 s ) (
三相半波可控整流电路作用
三相半波可控整流电路作用三相半波可控整流电路是一种常见的电路类型，用于将交流电转换成直流电。
它的主要作用就是在无法使用单相整流时实现直流电的转换，同时也可以对输出的电流进行控制，使其具有稳定的特性。
在本文中，我们将为您详细介绍三相半波可控整流电路的作用和原理。
一、三相半波可控整流电路的原理三相半波可控整流电路的原理是将三相电源输入电路中，通过选择不同的晶闸管通导角度，使一个相的输出电流进行控制。
在三个周期中，只有一个周期的输出电流被导通，其余两个周期的输出电流被截断。
因此，三相半波可控整流电路的输出电流是不连续的，但输出电压是近似直流的。
二、三相半波可控整流电路的作用1. 实现交流电到直流电的转换三相半波可控整流电路通过对输出电流进行控制，把输入的交流电转变成近似直流电。
这对于需要直流电源的电器非常重要，如大型机械设备、控制系统等。
2. 降低电能消耗三相半波可控整流电路可以减少电压波动和电流的峰值，从而减少电能消耗。
这种电路在工业生产中经常被使用，可以有效降低生产成本。
3. 提高电能效率三相半波可控整流电路的使用可以提高电能的利用效率。
通过控制输出电流，可以使其保持稳定，从而提高系统的效率和性能。
4. 实现自动调节三相半波可控整流电路还可以设计自动调节功能，使输出电流自动调节，以保证系统的稳定性。
这种功能在需要连续性输出电流的工业生产中特别有用。
三、三相半波可控整流电路的应用三相半波可控整流电路广泛应用于各种工业和农业领域，如雕刻、切割、搬运和农业机械，汽车制造等。
在这些应用中，三相半波可控整流电路可以实现高效能的直流电源，为设备提供稳定、可靠的电源。
此外，它也被广泛应用于电气驱动、自动控制、机器视觉等领域。
总之，三相半波可控整流电路的作用在工业生产中是不可替代的，它可以实现电能转换、降低耗能、提高效能、实现自动调节。
有了这种电路，我们可以更加轻松、高效地完成各种生产任务。
三相半波可控整流电路接续流二极管
三相半波可控整流电路接续流二极管1.三相半波可控整流电路介绍三相半波可控整流电路是一种常用的电力控制电路，其基本原理是通过可控硅管对电源输入的交流电进行整流，调节电像的输出波形，从而满足不同的工作需求。
在三相半波可控整流电路中，接续流二极管发挥着重要的作用。
下面将逐一介绍这些内容。
2.可控硅管的工作原理可控硅管是一种具有双向导通能力的半导体元器件，由多个控制电极和主电极组成。
当控制电极接通一定的控制信号时，可控硅管的主电极会导通，从而使电路闭合，电流流通。
可控硅管的开关状态由心电控制电极的控制信号决定。
3.三相半波可控整流电路的工作原理三相半波可控整流电路是由三个单相半波可控整流电路组成的。
每个单相半波可控整流电路都包含了一个可控硅管和一个接续流二极管。
当三个单相半波可控整流电路依次导通时，就能够实现对三相交流电的整流。
在三相半波可控整流电路中，可控硅管控制电路通过接线板上的末端电极相连，当电源电压为正半周时，可控硅管会被触发，从而导通。
当电源反向时，可控硅管会自动关断。
接续流二极管的作用则是将电流导向电源负极端，防止电流回开发口。
同时，接续流二极管的负载能力比较强，能够承受较大的电流和电压，保证电路的稳定性。
4.三相半波可控整流电路的应用三相半波可控整流电路被广泛应用于工业、农业、交通运输等领域。
电力供应系统、钢铁冶金设备、机床、印刷机器等都需要使用该电路。
此外，在新能源领域中，三相半波可控整流电路也被广泛应用于太阳能、风力发电、储能等设备中。
5.三相半波可控整流电路在实际应用中需要注意的问题虽然三相半波可控整流电路具有较强的适用性和稳定性，但是在实际应用中也需要注意一些问题。
首先，需要注意电路的接线安全性，避免电路的短路。
其次，需要注意电路输出的波形稳定性，调节可控硅管的触发情况，保证输出电压的稳定。
此外，还需要对电路中的元器件进行定期维护和更换，保证电路的长期稳定运行。
6.结语三相半波可控整流电路是一种重要的电力控制电路，其工作原理和应用范围都十分广泛。
电力电子技术第3章 三相可控整流电路
第二节 时
三相全控桥式整流电路
整流电压为三相半波时的两倍，在大电感负载
20
图 3.9 三相桥式全控整流电路
21
图 3.10 三相全控桥大电感负载 α =0°时的波形
22
图 3.11 三相全控桥大电感负载 α =30°时的电压波形
23
图 3.12 三相全控桥大电感负载 α =60°时的电压波形
3
图 3.2是 α =30°时的波形。设 VT3 已导通， 当经过自然换流点 ωt0 时，因为 VT1的触发脉冲 ug1还没来到，因而不能导通，而 uc 仍大于零，所 以 VT3 不能关断，直到ωt1 所处时刻 ug1触发 VT1 导通，VT3 承受反压关断，负载电流从 c相换到 a 相。
4
图 3.2 三相半波电路电阻负载 α =30°时的波形
32
一、双反星形中点带平衡电抗器的可控整流电路 在低电压大电流直流供电系统中，如果要采用 三相半波可控整流电路，每相要多个晶闸管并联， 这就带来均流、保护等一系列问题。如前所述三相 半波电路还存在直流磁化和变压器利用率不高的问 题。
33
图 3.15 带平衡电抗器双反星形可控整流电路
34
图 3.16 带平衡电抗器双反星形可控整流 ud 和 uP 波形
26
图 3.14 三相桥式半控整流电路及波形 （a）电路图 （b）α =30° （c）α =120°
27
一、电阻性负载 控制角 α =0时，电路工作情况基本与三相全 控桥 α =0时一样，输出电压 ud波形完全一样。输 出直流平均电压最大为 2.34U2Φ。
28
由图 3.14（ b），通过积分运算可得Ud 的计 算公式
12
当 α >30°时，晶闸管导通角 θV=150°- α。 因为在一个周期内有 3次续流，所以续流管的导通 角 θVD=3（ α -30°）。晶闸管平均电流为
三相桥式全控整流电路
三相桥式全控整流电路⽬录摘要 (1)1 概述 (2)2 三项桥式全控整流电路 (3)2.1电阻性负载 (3)2.1.1 ⼯作原理 (3)2.2 感性负载 (5)2.2.1 原理 (5)3仿真 (7)3.1 MATLAB 介绍 (7)3.2 电路仿真模型建⽴和参数设置 (8)3.2.1 三相桥式全控整流电路的分析 (8)3.3三相桥式整流电路的仿真 (8)3.3.1 带阻感性负载的仿真 (8)3.4 仿真设置及仿真结果 (14)3.5 带阻感性负载三相桥式全控整流电路的仿真分析 (15)3.6 纯电阻负载三相桥式全控整流电路的仿真 (18)⼩结 (19)参考⽂献 (20)带电阻负载的三相桥式全控整流电路设计摘要整流电路就是把交流电能转换成直流电能的电路。
⼤多数整流电路由变压器、整流主电路和滤波器组成。
它在直流电机的调速、发电机的激励调节电解、电镀等领域得到⼴泛应⽤。
整流电路主要有主电路、滤波器、变压器组成。
20世纪70年代以后，主电路多⽤硅整流⼆极管和晶闸管组成。
滤波器接在主电路和负载之间，⽤于滤除波动直流电压中的交流部分。
变压器设置与否视情况⽽定。
变压器的作⽤是实现交流输⼊电压与直流输出电压间的匹配以及交流电⽹与整流电路间的电隔离。
整流电路的种类有很多，半波整流电路、单项桥式半控整流电路、单项桥式全控整流电路、三项桥式半控整流电路、三项桥式全控整流电路。
关键词：整流、变压、触发、电感1 概述在电⼒系统中，电压和电流应是完好的正弦波．但是在实际的电⼒系统中，由于⾮线性负载的影响，实际的电⽹电压和电流波形总是存在不同程度的畸变，给电⼒输配电系统及附近的其它电⽓设备带来许多问题，因⽽就有必要采取措施限制其对电⽹和其它设备的影响。
随着电⼒电⼦技术的迅速发展，各种电⼒电⼦装置在电⼒系统、⼯业、交通、家庭等众多领域中的应⽤⽇益⼴泛，⼤量的⾮线性负载被引⼊电⽹，导致了⽇趋严重的谐波污染．电⽹谐波污染的根本原因在于电⼒电⼦装置的开关⼯作⽅式，引起⽹侧电流、电压波形的严重畸变．⽬前，随着功率半导体器件研制与⽣产⽔平的不断提⾼，各种新型电⼒电⼦变流装置不断涌现，特别是⽤于交流电机凋速传动的变频器性能的逐步完善，为⼯业领域节能和改善⽣产⼯艺提供了⼗分⼴阔的应⽤前景．相关资料表明，电⼒电⼦装置⽣产量在未来的⼗年中将以每年不低于10％的速度递增，同时，由这类装置所产⽣的⾼谐谐波约占总谐波源的70％以上。
三相半波可控整流电路原理

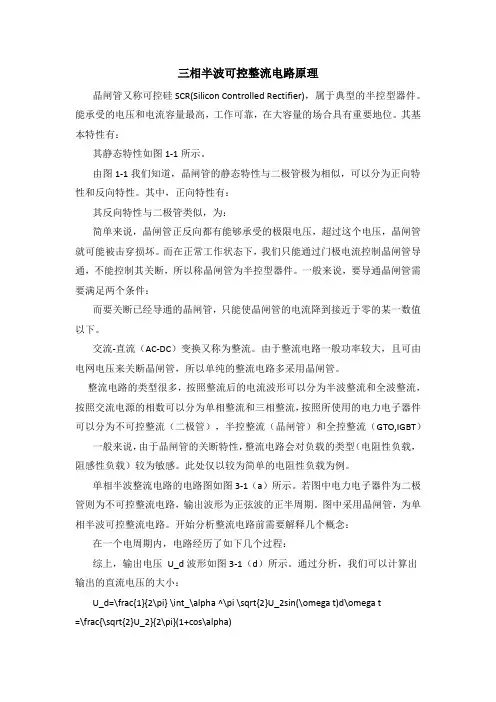

三相半波可控整流电路原理晶闸管又称可控硅SCR(Silicon Controlled Rectifier)，属于典型的半控型器件。
能承受的电压和电流容量最高，工作可靠，在大容量的场合具有重要地位。
其基本特性有：其静态特性如图1-1所示。
由图1-1我们知道，晶闸管的静态特性与二极管极为相似，可以分为正向特性和反向特性。
其中，正向特性有：其反向特性与二极管类似，为：简单来说，晶闸管正反向都有能够承受的极限电压，超过这个电压，晶闸管就可能被击穿损坏。
而在正常工作状态下，我们只能通过门极电流控制晶闸管导通，不能控制其关断，所以称晶闸管为半控型器件。
一般来说，要导通晶闸管需要满足两个条件：而要关断已经导通的晶闸管，只能使晶闸管的电流降到接近于零的某一数值以下。
交流-直流（AC-DC）变换又称为整流。
由于整流电路一般功率较大，且可由电网电压来关断晶闸管，所以单纯的整流电路多采用晶闸管。
整流电路的类型很多，按照整流后的电流波形可以分为半波整流和全波整流，按照交流电源的相数可以分为单相整流和三相整流，按照所使用的电力电子器件可以分为不可控整流（二极管），半控整流（晶闸管）和全控整流（GTO,IGBT）一般来说，由于晶闸管的关断特性，整流电路会对负载的类型（电阻性负载，阻感性负载）较为敏感。
此处仅以较为简单的电阻性负载为例。
单相半波整流电路的电路图如图3-1（a）所示。
若图中电力电子器件为二极管则为不可控整流电路，输出波形为正弦波的正半周期。
图中采用晶闸管，为单相半波可控整流电路。
开始分析整流电路前需要解释几个概念：在一个电周期内，电路经历了如下几个过程：综上，输出电压U_d波形如图3-1（d）所示。
通过分析，我们可以计算出输出的直流电压的大小：U_d=\frac{1}{2\pi} \int_\alpha ^\pi \sqrt{2}U_2sin(\omega t)d\omega t=\frac{\sqrt{2}U_2}{2\pi}(1+cos\alpha)当\alpha=0时，此时可控整流退化为不可控整流，输出电压U_d最大，有U_d=0.225U_2由此可见，单相半波整流电压会损失相当一部分的电压。
实验七 三相桥式全控整流电路实验
实验七 三相桥式全控整流电路实验一、实验目的了解三相桥式全控整流电路的工作原理，研究可控整流电路在电阻负载，电阻电感性负载，反电动势负载时的工作情况。
二、实验所需挂件及附件1. 电源控制屏2. 三相晶闸管触发电路3. 双踪示波器，万用表4. 晶闸管主电路5. 可调电阻，电感等三、实验原理1、电阻性负载图7-1 三相桥式全控整流电路（电阻性负载）及o 0=α波形阴极连接在一起的3个晶闸管（VT1，VT3，VT5）称为共阴极组；阳极连接在一起的3个晶闸管（VT4，VT6，VT2）称为共阳极组。
共阴极组中与a ，b ，c 三相电源相接的3个晶闸管分别为VT1，VT3，VT5，共阳极组中与a ，b ，c 三相电源相接的3个晶闸管分别为VT4，VT6，VT2。
晶闸管的导通顺序为VT1-VT2-VT3-VT4-VT5-VT6。
o 0=α表示各晶闸管从其自然换相点开始触发，得到的输出电压波形为其线电压的包络线。
图7-2 三相桥式全控整流电路（电阻性负载）o 30=α时波形从图可以看出，当o 60≤α时，u d 波形连续，对于电阻负载，i d 波形与u d 波形形状一样，也连续，每管工作120︒ ，每间隔60︒有一管换流。
60︒为波形连续和不连续的分界点。
α>60︒，由于对应线电压的过零变负，非同一相的共阴极组和共阳极晶闸管串联承受负压而关断，此时输出电压电流为零。
负载电流断续，各晶闸管导通角小于120︒。
晶闸管及输出整流电压的情况如下表所示：时段I II III IV V VI 共阴极组中导通的晶闸管VT1VT1VT3VT3VT5VT5共阳极组中导通的晶闸管VT6VT2VT2VT4VT4VT6整流输出电压u du α -u b=u abu α -u c=u αcu b –u c=u bcu b –u a=u bau c –u a=u cau c –u b=u cb三相桥式全控整流电路的特点：（1）2管同时通形成供电回路，其中共阴极组和共阳极组各1，且不能为同1相器件。
三相全波可控整流电路
三相桥式全控整流电路带电阻负载为了克服三相半波电路的缺点，利用共阴与共阳接法对于整流变压器电流方向相反的特点，用一个变压器同时对共阴与共阳两组整流电路供电。
所以三相桥式电路实质上是三相半波共阴与共阳极组的串联，串联后去掉变压器副边中性点的连线得到图1b所示的电路。
三相桥是应用最为广泛的整流电路。
⒈带电阻负载时的工作情况当a≤60︒时，u d波形均连续，对于电阻负载，i d波形与u d波形形状一样，也连续波形图：a =0 （图1）a =30︒（图2）a =60︒（图3）当a>60︒时，u d波形每60︒中有一段为零，u d波形不能出现负值波形图：a =90︒（图4）带电阻负载时三相桥式全控整流电路a角的移相范围是120︒图1 三相桥式全控整流电路带电阻负载a = 30 ︒时的波形ω ω ω ω u 2u d1u d22L u du abu acu abu acu bcu bau cau cbu abu acu abu acu bcu bau cau cbu abu acⅠ Ⅱ Ⅲ Ⅳ Ⅴ Ⅵ u au cu bω t 1O tOtO tOtα = 0° i VT1u VT1u图2 三相桥式全控整流电路带电阻负载a= 30 ︒时的波形图3 三相桥式全控整流电路带电阻负载a = 60 ︒时的波形abu图4 三相桥式全控整流电路带电阻负载a = 90 ︒时的波形晶闸管及输出整流电压的情况如表2－1所示⒉三相桥式全控整流电路的特点（1）2管同时导通形成供电回路，其中共阴极组和共阳极组各1个，且不能为同一相器件。
（2）对触发脉冲的要求：u d1u d 2u du au bu cu au bω tOω tOω tO ω tO ω tOi ai du abu acu bcu bau cau cbu abu acu bcu bai VT1时 段 I II III IV V VI共阴极组中导通的晶闸管 VT 1 VT 1 VT 3 VT 3 VT 5 VT 5共阳极组中导通的晶闸管 VT 6VT 2 VT 2VT 4 VT 4 VT 6整流输出电压u d u a -u b u a -u c u b -u c u b -u a u c -u a u c -u b按VT1-VT2-VT3-VT4-VT5-VT6的顺序，相位依次差60︒。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三相可控整流原理
三相可控整流是一种根据三相交流电压来调整直流输出电压的电力变换装置。
它使用可控硅器件作为开关元件，通过控制和改变可控硅的导通角来实现对输出电压的调节。
在三相可控整流中，三相交流电源首先经过输入电抗器进行干扰滤波和降低故障电流的作用。
然后，经过整流桥电路，将交流电转化为直流电，并通过滤波电感对直流电进行滤波，使其更加平滑。
在整流桥电路中，三相可控整流装置采用了六个可控硅器件，分别连接在正、负电压的两组对角点上。
这样的连接方式使得它能够实现对输出电压的控制。
在控制电路的控制下，通过逐个控制可控硅的导通角，可以控制整流桥电路的导通时刻和导通角度。
通过调整可控硅的导通角，可以改变整流桥中电流的导通时间，从而实现对输出电压的调节。
通过控制可控硅的导通角度，可以改变整流桥的平均输出电压，从而实现对直流电压的调节。
同时，通过控制可控硅的导通时刻，可以改变整流桥的功率因数，实现对输出功率的控制。
总的来说，三相可控整流利用可控硅器件的导通控制特性，通过控制导通时刻和导通角度，实现对输出电压的调节，从而满足各种功率调节需求。
这种技术在工业领域中得到广泛应用，可用于电机控制、变频调速、能源回馈等方面。
