楞次定律实验报告

楞次定律实验报告
引言
楞次定律是电磁学中的重要定律之一,它描述了电磁感应现象。

本实验旨在通过几个具体的实验过程来验证楞次定律,并研究其
应用场景。

实验方法
实验所需材料包括铜线圈、磁铁、电池、导线等。

首先,将铜
线圈固定在一块不导电的材料上,保持其形状稳定。

其次,在铜
线圈的两端分别连接上电池的正负极和导线。

然后,将一个磁铁
靠近铜线圈的一侧,并快速移动磁铁,观察铜线圈中是否会产生
电流。

最后,通过改变磁铁的速度和方向,观察电流的变化。

实验结果
在实验过程中,观察到以下几个现象:
1. 当磁铁靠近铜线圈的一侧,并以一定速度移动时,铜线圈中
会产生电流。

2. 当磁铁离开铜线圈时,电流的方向会相反。

3. 当改变移动磁铁的速度时,电流的大小也会发生变化,速度越快,电流越大。

4. 当改变磁铁移动的方向时,电流的方向也会随之发生改变。

讨论与分析
根据实验结果可以得出以下结论:
1. 楞次定律成立。

当磁场变化时,穿过该磁场的导体中会产生感应电流,且电流的方向与磁场变化的方向相反。

2. 电流的大小与磁场变化的速度有关。

磁场变化越快,感应电流的大小越大。

3. 电流的方向与磁场变化的方向相反,这是由于感应电流产生的电场与磁场相互作用,使得电流受到一定的阻碍。

4. 接近磁铁时,电流的大小较大,远离磁铁时,电流的大小较小。

楞次定律的应用
楞次定律在现实生活中有着广泛的应用,以下是其中几个典型的应用场景:
1. 发电机的原理。

发电机通过旋转的磁场和线圈之间的相互作用,产生电流,供应电力。

2. 变压器的原理。

变压器是利用楞次定律实现变换交流电压大小的电气装置。

3. 感应炉的原理。

感应炉利用高频交流电在感应器内产生感应电流,从而加热导体。

结论
通过本次实验,验证了楞次定律的正确性,并对它的应用进行了讨论与分析。

楞次定律的应用已经融入到我们的日常生活中,不仅为我们带来了方便,也为电磁学的发展做出了重要贡献。

这也进一步证明了实验的重要性,只有通过实验,才能够深入理解科学定律,并将其应用到实际中。

合集下载

楞次定律的实验研究

楞次定律的实验研究

楞次定律的实验研究楞次定律是电磁学中的基本定律之一,描述了在一个闭合电路中,由于变化的磁场引起的感应电动势与磁场的变化率成正比。

本文将探讨楞次定律的实验研究,包括实验目的、实验装置、实验过程、实验结果以及对实验结果的分析。

实验目的本实验的目的是验证楞次定律,即当闭合电路中的磁通量发生变化时,电路产生感应电动势的方向与磁通量变化的方向相反。

实验装置本实验所需的装置包括一个闭合电路、一个磁铁和一个电阻。

闭合电路由一根导线组成,两端接上电阻。

磁铁放置在闭合电路附近。

实验过程1. 将电阻连接到闭合电路的两端,保证电路是完整的闭合回路。

2. 将磁铁靠近闭合电路,改变磁铁与闭合电路之间的距离,观察感应电动势的变化。

3. 移动磁铁的方向,使得磁场的方向相对于闭合电路发生变化,再次观察感应电动势的变化。

实验结果在进行实验过程中,我们记录下了磁铁与闭合电路之间的距离和相对运动的方向,并记录了电路上的电动势变化。

通过实验观察和记录,我们发现以下结果:1. 当磁铁静止时,闭合电路中没有感应电动势产生。

2. 当磁铁靠近闭合电路时,电路中出现了感应电动势。

当将磁铁移近电路时,感应电动势逐渐增大;当将磁铁离开电路时,感应电动势则逐渐减小。

3. 当改变磁铁与闭合电路的相对运动方向时,感应电动势的方向也相应地发生了改变。

当将磁铁靠近电路时,感应电动势的方向与磁铁运动方向相反;当将磁铁离开电路时,感应电动势的方向则与磁铁运动方向相同。

对实验结果的分析根据实验结果,我们可以得出以下结论:1. 通过改变磁铁与闭合电路的相对位置,可以产生感应电动势。

这验证了楞次定律所描述的磁场变化引起感应电动势的现象。

2. 实验结果表明,感应电动势的大小与磁铁与闭合电路之间的距离以及相对运动的方向有关。

当磁铁靠近电路时,感应电动势增大;当磁铁远离电路时,感应电动势减小。

3. 感应电动势的方向与磁铁与闭合电路的相对运动方向相反,这符合楞次定律的要求。

综上所述,经过实验的验证,我们得出结论:楞次定律在实验中得到了有效验证。

实验报告楞次定律

实验报告楞次定律

一、实验目的1. 验证楞次定律,即感应电流的方向总是阻碍原磁通量的变化。

2. 理解法拉第电磁感应定律和楞次定律的关系,加深对电磁感应现象的认识。

3. 掌握实验器材的使用方法,提高实验操作技能。

二、实验原理楞次定律:感应电流的方向总是使得由它产生的磁场阻碍原磁通量的变化。

具体来说,当原磁通量增加时,感应电流产生的磁场方向与原磁场方向相反;当原磁通量减少时,感应电流产生的磁场方向与原磁场方向相同。

法拉第电磁感应定律:感应电动势的大小与磁通量的变化率成正比,即ε = -dΦ/dt。

三、实验器材1. 磁铁2. 闭合线圈3. 滑动变阻器4. 电流表5. 电源6. 导线7. 电流计8. 磁通量计9. 秒表四、实验步骤1. 将磁铁插入闭合线圈中,使磁铁的北极与线圈的一端相接触。

2. 闭合电路,观察电流表指针的偏转情况,记录初始磁通量Φ1。

3. 拉动磁铁,使其离开线圈,同时观察电流表指针的偏转情况,记录磁通量Φ2。

4. 重复步骤3,改变拉动磁铁的速度,记录不同速度下的磁通量Φ3、Φ4、Φ5。

5. 使用秒表测量不同速度下磁铁离开线圈的时间t1、t2、t3、t4、t5。

6. 使用磁通量计测量不同速度下磁铁离开线圈时的磁通量Φ6、Φ7、Φ8。

五、实验数据及处理根据实验数据,计算磁通量的变化率ΔΦ/Δt,即:ΔΦ/Δt = (Φ2 - Φ1) / t1 = (Φ3 - Φ1) / t2 = (Φ4 - Φ1) / t3 = (Φ5 - Φ1) / t4 = (Φ6 - Φ1) / t5根据法拉第电磁感应定律,计算感应电动势ε:ε = -dΦ/dt六、实验结果与分析根据实验结果,分析如下:1. 随着磁铁离开线圈的速度增加,磁通量的变化率ΔΦ/Δt也随之增大,说明感应电动势ε与磁通量的变化率成正比。

2. 电流表指针的偏转方向与磁铁离开线圈的速度有关,符合楞次定律的描述。

3. 在不同速度下,感应电动势ε的值与磁通量的变化率ΔΦ/Δt成正比,说明法拉第电磁感应定律和楞次定律在实验中得到了验证。

楞次转环原理实验报告

楞次转环原理实验报告

一、实验目的1. 理解楞次定律的基本原理;2. 掌握楞次转环的实验操作方法;3. 观察和记录实验现象,分析实验结果;4. 培养学生的动手能力和科学思维。

二、实验原理楞次定律是电磁学中的一个基本定律,描述了电磁感应现象中感应电流的方向。

根据楞次定律,当闭合回路中的磁通量发生变化时,回路中会产生感应电流,其方向总是阻碍原磁通量的变化。

楞次转环实验是验证楞次定律的一个典型实验。

实验中,通过改变磁铁与转环之间的相对位置,观察转环中感应电流的变化,从而验证楞次定律的正确性。

三、实验器材1. 楞次转环实验装置;2. 磁铁;3. 电流表;4. 电压表;5. 导线;6. 电源;7. 钳子;8. 开关;9. 电阻箱;10. 滑动变阻器;11. 秒表;12. 记录本;13. 铅笔。

四、实验步骤1. 将楞次转环装置放置在实验台上,确保磁铁与转环之间的距离适中;2. 将磁铁与转环的连接线分别接入电源和电流表的正负极;3. 将滑动变阻器接入电路,调整滑动变阻器的阻值,使电路中的电流保持稳定;4. 打开开关,观察电流表的示数,记录下初始电流值;5. 慢慢将磁铁向转环靠近,观察电流表的变化,记录下此时电流表的示数;6. 然后将磁铁远离转环,观察电流表的变化,记录下此时电流表的示数;7. 改变磁铁与转环之间的相对位置,重复步骤5和6,记录下每次实验的电流值;8. 对比不同实验条件下电流表的变化,分析实验结果。

五、实验结果与分析1. 实验过程中,当磁铁向转环靠近时,电流表显示的电流值逐渐减小;2. 当磁铁远离转环时,电流表显示的电流值逐渐增大;3. 改变磁铁与转环之间的相对位置,电流表的变化趋势与上述现象一致。

根据实验结果,可以得出以下结论:1. 当磁铁向转环靠近时,闭合回路中的磁通量增加,根据楞次定律,感应电流的方向应与原磁通量的变化方向相反,导致电流表显示的电流值减小;2. 当磁铁远离转环时,闭合回路中的磁通量减小,感应电流的方向应与原磁通量的变化方向相同,导致电流表显示的电流值增大;3. 通过改变磁铁与转环之间的相对位置,可以观察到电流表的变化趋势与楞次定律相符合。

实验楞次定律

实验楞次定律

三、实验原理1.楞次定律的本质楞次定律的本质是在电磁感应现象中的反映。

感应电流的磁场是原磁通量变化的,其结果必须克服这个阻碍,而需要消耗能量,这个能量就是的源头。

2.楞次定律的深刻意义楞次定律的深刻意义在于它是——在电磁感应现象中的具体反映。

为了产生和维持,必须有外力克服磁场力的阻碍作用,在这个过程中机械能转化为,通电导线在磁场中运动时,它又将因磁感线而产生,这个电动势是与原电流方向的电动势,电流要克服反电动势做功,在这个过程中,电能转化为。

3.实验方法把条形磁铁迅速(或)线圈,使线圈中产生,找出感应电流的和磁铁的的关系。

(1)因果判断法楞次定律所揭示的电磁感应过程中有两个最基本的因果关系:一是与变化之间的与的关系;二是与和。

抓住“阻碍”和“产生”这两个因果关联点是应用楞次定律解决物理问题的关键。

线圈中在什么情况下可以产生某个方向的感应电流,我们可以通过看这个感应电流产生什么样的,然后结合寻找其原因,即根据产生感应电流这个结果判断产生感应电流的原因,称之为,例如:线圈中产生了逆时针方向的感应电流,而这个感应电流产生的是向外的磁场,根据此结果,分析可知其原因有两种可能:一是原来的磁通量向外,正在减小;另一种情况是原来的磁通量向里,且正在增加。

(2)等效替代法。

等效替代的思维方法是把复杂的和转化为、、物理现象和过程来研究和处理。

应用等效替代法的关键在于明确两个不同的物理现象或物理过程在什么条件下,什么意义上可以等效并相互替代,这是等效替代的实质所在。

实验结论:通过上述实验,可以得出结论:在原线圈插入或通环保瞬间,感应电流的磁场方向与原磁场方向怎样?当原线圈排出或断电瞬间,感应电流的磁场方向与原磁场方向相同;当滑动变阻器插入回路的阻值变大时,感应电流的磁场方向与原磁场方向怎样?当滑动变阻器接入回路的阻值变小时,感应电流的磁场方向与原磁场方向怎样?实验拓展:1.实验前电流表为什么一定要检查电流表指针偏转方向与通过电流方向之间的关系?2.为什么不直接将原线圈接入电源两端?且为何只能将滑动变阻器由大调小?3.当手持条形磁铁使它的一个磁极靠近闭合线圈时,线圈中产生了感应电流,获得了电能。

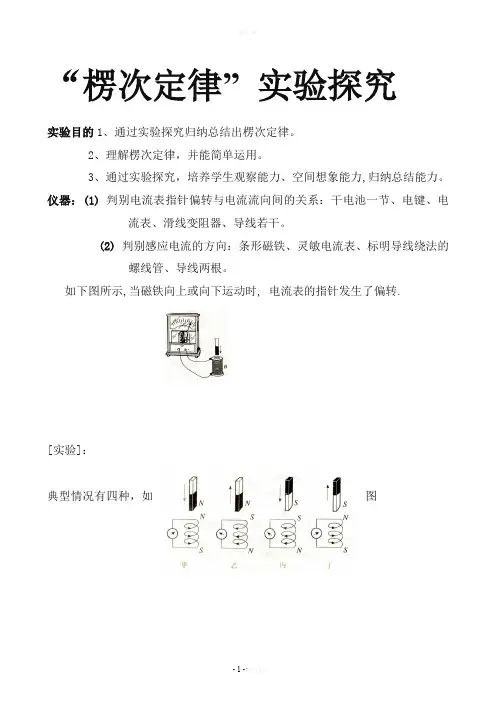

“楞次定律”-实验探究

“楞次定律”-实验探究

“楞次定律”实验探究
实验目的1、通过实验探究归纳总结出楞次定律。

2、理解楞次定律,并能简单运用。

3、通过实验探究,培养学生观察能力、空间想象能力,归纳总结能力。

仪器:(1)判别电流表指针偏转与电流流向间的关系:干电池一节、电键、电流表、滑线变阻器、导线若干。

(2)判别感应电流的方向:条形磁铁、灵敏电流表、标明导线绕法的
螺线管、导线两根。

如下图所示,当磁铁向上或向下运动时, 电流表的指针发生了偏转.
[实验]:
典型情况有四种,如图
欢迎您的下载,
资料仅供参考!
致力为企业和个人提供合同协议,策划案计划书,学习资料等等
打造全网一站式需求。

楞次定律的实验探究

楞次定律的实验探究

楞次定律的实验探究本实验设计利用螺线管配合发光二极管,演示强磁铁迅速插入和拔出螺线管时感应电流方向的变化,再利用磁感线模拟强磁铁进出螺线管时原磁场和感应电流磁场的方向,将抽象变为可视直观,验证了楞次定律,提高了课堂效率。

一、制作实验装置1.实验装置图如图1所示,面板上带有磁感线的模拟设计、电路如图。

2.制作材料圆柱形钕铁硼超强磁铁,大螺线管基槽,0.13mm的铜线500g,红、蓝光5mm的LED灯各4个,长30cm、宽20cm的铝缩板材四块,木方两根,自制模拟磁感线等。

3.制作方法(1)制作底座框架将两根木方用薄角铁制成高8cm 的稳定支架,在支架上用螺丝固定铝缩板材,并将四块板材重叠,其中一块作为基材用来安装螺线管、二极管及平面图,其他板材割掉一半,便于观察二极管和电路图;剩余的一半在中间靠右的地方挖成螺线管大小的窟窿,露出螺线管。

五块板材用固定台历的钮钩固定在一起,像一本活页书籍,可以自由翻转。

(2)制作螺线管用螺线管基槽把铜线有顺序地绕在螺线管上,绕2000匝左右,标出缠绕方向,然后用焊锡固定,留出两根接线柱。

(3)制作二极管电路红、蓝二极管分别焊在两块电路板上,每块电路板上并联四个LED灯,把两块电路板上的LED灯反接并联,用导线与螺线管连接,形成闭合回路。

(3)制作模拟磁感线用flash制图,分别画出强磁铁N、S极进入和拔出螺线管时原磁场磁感线、感应电流磁场的磁感线分布,以及模拟闭合回路中磁通量变化过程中原磁场和感应电流的磁场关系,面板上红色磁感线为原磁场磁感应线,黑色磁感线为感应电流磁感线。

(4)制作强磁铁强磁铁吸附在普通条形磁铁N、S极,即可以区分强磁铁的N极和S极。

二、演示实验把螺线管、LED电路板固定在铝缩板基材上,磁感线模拟图固定在其他四块板材上便可以进行实验。

1.观察现象,激发求知欲望首先把磁铁的N(或S)极迅速插入和拔出螺线管,学生会观察到LED灯发光,证明线圈中产生了感应电流;LED灯发光顺序不同,证明感应电流方向不同。

4.3 楞次定律

离导线时,判断线圈中感应电流的方向。
v
I
分析: B原的方向 Φ原变化情况 I感的B感方向 I感的方向 , 。 , 。
• 思考1:通电直导线与矩形线圈在同一平面内,当线圈远
离导线时,判断线圈中感应电流的方向。 楞次定律应用步骤:
v
确定研究对象: 原磁场方向? 原磁通量变化?
I
分析: B原的方向 向里 , Φ原变化情况 减小 。 I感的B感方向 向里 , I感的方向 顺时针。
S A B
G
• 问题:当闭合导体电路的一部分做切割磁感线运 动时,怎样判断感应电流方向?
• 右手定则:
伸开右手, 使拇指与其余四个手指垂直, 并且都与手掌在同一平面内; 让磁感线从掌心穿入,并使拇指指向导体运动方向 这时四指所指的方向就是感应电流的方向。
4.3 楞次定律
4.3 楞次定律
楞次定律 右手定则 Nhomakorabea• 实验1:探究感应电流方向
实验操作、 现象记录:
思考: 根据实验 记录总结 规律?
• 实验结论:
• 楞次定律: 感应电流具有这样的方向,感应电流的磁场总要 阻碍引起感应电流的磁通量的变化。
• 思考1:通电直导线与矩形线圈在同一平面内,当线圈远
楞次定律 感应电流磁场方向 右手螺旋定则 判断感应电流方向
• 思考2:如图所示,软铁环上绕有A、B两个线圈, 当A线圈电路中的开关断开的瞬间,线圈B中的感 应电流沿什么方向? 分析:
S A B
G
• 思考2:如图所示,软铁环上绕有A、B两个线圈, 当A线圈电路中的开关断开的瞬间,线圈B中的感 应电流沿什么方向? 分析:

跳环式楞次定律演示实验报告

跳环式楞次定律演示实验报告大家好,今天咱们来聊聊一个有趣的实验,跳环式楞次定律。

这听上去可能有点高深,但别担心,咱们慢慢来,一步一步剖析。

大家知道什么是楞次定律吗?它跟电磁感应有关系,简单来说,就是当一个磁场变化时,导体中会产生电流,而这个电流又会产生磁场。

听起来有点复杂,不过,咱们做个实验就能看得一清二楚,轻松搞定。

想象一下,有一个金属环,咱们把它放在一个强磁场中。

然后,咱们突然把这个磁场的强度改变一下。

哎呀,立刻就会有一个电流在金属环里涌动,真是神奇!这个电流还会在环中形成一个新的磁场,来抵抗原来的变化。

这样一来,咱们就能感受到那种“反抗”的力量,真的就像是一个小小的英雄在为自己争取空间。

实验的第一步,准备工作可得仔细,别小看了这一步。

我们需要一个强磁铁,金属环,还有一些电路连接的材料。

准备好之后,咱们就可以开始啦!把金属环放在磁铁的附近,眼睁睁看着它在磁场的作用下,似乎有了生命一样。

然后,迅速移动磁铁,让磁场变化,嘿,别眨眼,注意观察!这时候,环里的电流就像是被激活了一样,感觉就像给了环一个新的使命。

咱们可以用一个小电压计,测量一下环里的电流。

哇,看到数字跳动了吗?真是有趣的体验,就像是数字在为咱们的实验鼓掌,告诉我们,嘿,咱们成功了!这个过程其实就是在验证楞次定律。

没错,就是那种能量的转换,电流和磁场之间的互动,简直让人觉得不可思议。

然后,咱们可以尝试改变磁场的强度,看看会有什么不同。

比如说,把磁铁放得更近一些,电流会不会更强呢?或者说,把磁铁移得远一点,电流又会有什么变化?这时候,我们就像科学家一样,边做边想,充满了探索的乐趣。

记得在旁边观察的同学们,不妨多提提问题,讨论一下,大家的想法碰撞在一起,灵感就会迸发出来。

实验过程中,也会有一些小插曲。

比如说,有时金属环没放好,或者磁铁没用对劲,那就得调整一下。

别着急,这都是实验的一部分,搞科学嘛,谁都不能保证一帆风顺。

失败也能带来意想不到的收获,反而能让咱们更深入地理解这个原理。

楞次定律实验探究


向下
向上
向上
减小
增大
减少
俯视 俯视 俯视 俯视 逆时针 顺时针 顺时针 逆时针
感应电流的 磁场方向
向上
向下
向下
向上
实验现象
N极向下 N极向上 S极向下 S极向上
引起感应电流的 向下 磁场方向 引起感应电流的 增大 磁通量变化 感应电流方向 感应电流的 磁场方向
向下
向上
向上
减小
增大
减少
俯视 俯视 俯视 俯视 逆时针 顺时针 顺时针 逆时针
楞
引起感应电流的磁通量变化 增大
感应电流方向 俯视逆时针 感应电流的磁场方向 向上
+
G
-
S N
引起感应电流的磁场方向 向下
引起感应电流的磁通量变化 减小
感应电流方向 俯视顺时针 感应电流的磁场方向 向下
+
G
-
N S
引起感应电流的磁场方向 向上
引起感应电流的磁通量变化 增大
向上
向下
向下
增反
向上
减同
B 引与B 感 发现的规律
增反
减同
感应电流方向 俯视顺时针 感应电流的磁场方向 向下
+
G
-
N S
引起感应电流的磁场方向 向上
引起感应电流的磁通量变化 减少
感应电流方向 俯视逆时针 感应电流的磁场方向 向上
+
G
-
实验现象
N极向下 N极向上 S极向下 S极向上
引起感应电流的 向下 磁场方向 引起感应电流的 增大 磁通量变化 感应电流方向

4.3 楞次定律


判断“ 判断“力”用“左 手”, 判断“ 判断“电”用“右 四指” “手掌 手掌” “四指”和手”. ”的放法
和意义是相同的,唯一不同 和意义是相同的,唯一不同 的是拇指的意义. 的是拇指的意义
在图中CDEF是金属框, 在图中CDEF是金属框,当导体 是金属框 AB向右移动时 AB向右移动时,请用楞次定律判断 向右移动时, ABCD和ABFE两个电路中感应电流 ABCD和ABFE两个电路中感应电流 的方向。 的方向。我们能不能用这两个电路中 的任一个来判定导体AB中感应电流 的任一个来判定导体AB中感应电流 的方向? 的方向? ABCD中感应电流方向: ABCD中感应电流方向:A→B→C→D→A 中感应电流方向 ABFE中感应电流方向: ABFE中感应电流方向:A→B→F→E→A 中感应电流方向 AB中感应电流方向: AB中感应电流方向:A→B 中感应电流方向
步骤1 步骤1 步骤5 步骤5 步骤2 步骤2 步骤6 步骤6 步骤3 步骤3 步骤7 步骤7 步骤4 步骤4
实验步骤1 实验步骤1
查明电流 表指针的 偏转方向 与电流方 向的关系。 向的关系。 电路如图 所示: 所示:
G
+
结论: 结论:
电流由正接线柱流入,电流表 电流由正接线柱流入, 指针向正接线柱方向偏转。 指针向正接线柱方向偏转。
楞次定律
感应电流具有这样的方向, 感应电流具有这样的方向, 即感应电流产生的磁场总是阻碍 引起感应电流的磁通量的变化。
理解
• 1、谁在阻碍? 感应电流的磁场 、谁在阻碍? • 2、阻碍什么? 原磁通量的变化 、阻碍什么? • 3、如何阻碍?当原磁通量增大时,感应电流磁场 、如何阻碍?当原磁通量增大时,
两平行长直导线都通以相同电流, 例2.两平行长直导线都通以相同电流,线圈 两平行长直导线都通以相同电流 abcd与导线共面,当它从左到右在两导线之间 与导线共面, 与导线共面 移动时,其感应电流的方向是? 移动时,其感应电流的方向是
