浅谈35KV输电线路防雷措施浅谈35KV输电线路防雷措施摘要：雷击自古至今都在影响着人们的生产生活，在国家电网建设中它破坏性相当巨大，并且随着社会经济的发展和电网建设不断加快，雷击的破坏也会逐年增多，切实做好输电电线路的防雷工作不断改进防雷措施、运用防雷技术对社会发展具有重要而深远的意义。
本文重点通过分析35KV输电线路雷击的原因和危害，提出相应的解决措施。
希望通过防雷措施的完善保证电网的正常运转，推进社会经济发展。
关键字：35KV输电线路雷击防雷措施随着我国经济社会的快速发展，电力建设作为经济社会发展的重要保障，也伴随日益增长的电量需求，建设步伐不断加快、输电线路不断增多。
其中输电线路的防雷保护工作，一直是电力建设设计施工和运行维护的重点内容。
据统计，由于雷电引起的跳闸事故占整个电力系统跳闸次数的75%左右。
尤其在一些多雷、土壤的电阻高、地形地貌复杂地区，输电线遭受的雷击概率更高，危害更大，这都严重影响了电网的安全运行，阻碍经济社会发展。
其中35KV输电线路在我国运用广泛且受雷电影响大，所以本文就35KV输电线路进行分析，提出输电线防雷措施。
一、35KV输电线路概况及防雷设计1.1 35KV输电线路概况35KV输电线路属于中压网络，在我国电网中是主要的配电网络之一。
35KV 输电线路配网的绝缘水平较低，电网网架结构复杂化，在设计和施工时配电线路并不能全部安装避雷线、线路避雷器等保护措施，在遭遇恶劣雷电天气时，极易造成电路短路。
1.2 35KV输电线路防雷设计在输电线防雷设计中，原则上依据不同的输电线路的电压等级, 结合当地地区雷电活动分布规律和已有线路运行状况来设计避雷线根数，设计时需要确定避雷线的保护角、档距中央导线以及最小距离。
接地的避雷线是35KV输电线路架空送电线路最有效的防雷措施, 设计注意避雷线的保护角越小, 所达到的避雷效果效果越好, 但随着线路电压等级的下降, 避雷线在设计时需要注意成本和难度问题。
电网防雷保护方案
电网防雷保护方案1.地网防雷保护：通过构建合适的地网系统来保护电网免受雷击。
地网主要由埋入地下的导体组成，通过连接电网设备以及地面的金属构造物，将雷击电流引导到地下，并将电流迅速分散，减小对电网设备的损害。
2.避雷针防雷保护：通过在电网设备附近安装避雷针，将雷电击中的电流引导到避雷针上，再通过接地系统将电流迅速分散到地下。
避雷针可以在电网设备上部安装，以提供更好的保护效果。
3.避雷帽防雷保护：在高压输电线路的杆塔或绝缘子上安装避雷帽，避免雷击直接对设备进行损害。
避雷帽可以通过引导雷击电流到地网或导线上进行分散，来保护设备不受损害。
4.避雷器防雷保护：安装避雷器来保护电网设备免受雷击。
避雷器是一种防雷保护设备，能够根据雷电产生的高压来引导雷电电流，保护设备免受雷击。
避雷器通常安装在电网设备的进出口处，具有较高的额定电压和额定放电电流，能够承受雷电冲击。
5.绝缘子防雷保护：通过合理选择和安装绝缘子，避免绝缘子因雷击而破损，保护电网设备免受损害。
绝缘子通常安装在电网设备杆塔上，起到支撑、固定电线的作用。
选用高强度、高耐热、耐候性好的绝缘子，并进行合适的间距安装，能够有效防止雷电对绝缘子的损坏。
6.屏蔽防雷保护：通过在电网设备和电线附近建立合适的金属屏蔽，将雷电击中的电流引导到屏蔽导体上，再通过接地系统将电流迅速分散到地下，减小对设备的损害。
屏蔽一般由金属构造物、金属网或金属地板等组成，能够有效地屏蔽雷电的入侵。
7.监测防雷保护：通过安装雷电监测系统，及时监测周围的雷电活动，并提供报警信息，使得人员能够提前采取防护措施，防止雷电对电网设备的损害。
8.维护防雷保护：定期检查和维护电网防雷保护设备，确保其正常运行和完好性。
检查包括检验导线、避雷针、避雷帽、绝缘子等设备的安装情况、电气连接的可靠性，并及时更换损坏或老化的设备，确保电网防雷保护的有效性。
以上是针对电网的防雷保护方案建议，通过综合运用各种防护措施，可以有效地保护电网免受雷击，降低雷击对电网设备的损害。
浅谈35kV输电线路防雷保护措施
浅谈35kV输电线路防雷保护措施摘要：目前，我国电网建设较为完善，基本上实现了全面覆盖，输电线路作为维持电力系统运行的重要纽带，其安全性尤为重要。
由于输电线路通常处于户外，极有可能受到雷电因素影响造成停电，还需采取有效的防雷保护措施。
本文将结合实际情况，对35kV输电线路防雷保护措施加以分析，以期为今后开展的有关工作提供借鉴与参考。
关键词：35kV输电线路；防雷保护；有效措施近几年，全国电力用户明显增加，随着人们生活水平提升，各种家用电器层出不穷，用电需求有所提升。
35kV输电线路，作为电力系统的重要构成，其安全稳定关乎供电。
因此，联系实际分析35kV输电线路防雷保护措施是十分必要的。
一、35kV输电线路防雷保护的重要性35kV输电线路在我国应用范围十分广泛，具有线程长、线路质量参差不齐等特征，为防雷保护装置设计带来一定难度。
与此同时，由于此输电线路处于户外，环境因素会直接影响到输电线路运行，其中雷电因素就是重要影响因素之一，也是导致线路故障的主要原因[1]。
防雷保护的有效实施，有助于帮助35kV输电线路规避雷电影响，防止其在遭受雷击造成大范围停电，尽可能减少电力企业线路维修、维护损失，达成维系电网运行稳定目标。
二、35kV输电线路防雷保护的有效措施基于此，35kV输电线路防雷保护的必要性已然明确，电力企业需遵循因地制宜原则科学设置线路，并采取有效保护措施：（一）合理设置防雷装置设置防雷装置，是保证35kV输电线路运行安全的直接手段，尤其是一些累计活动频繁，没有安装避雷线的区域，必须根据线路情况予以合理设计，防止发生雷击。
首先，安装负角保护针，角度应控制向上倾斜30°，选择2.4m长的屏蔽针，将其安装在他敢线路两端，预防雷电绕击线路。
其次，在杆塔顶端位置，安装消雷器，杆塔两端安装避雷针，钢绞线接地，接地电阻不得超过10Ω。
另外，35kV输电线路的杆顶上，也需要根据线路周围情况，安装避雷针，以接地引下线为媒介，接入地网，使杆塔周围导线、绝缘装置不会遭受雷击，杆顶电位也能得到较好控制，最大程度上保证线路安全[2]。
35kV输电线路综合防雷技术的探讨
35 kV输电线路综合防雷技术的探讨摘要：面对这些年所出现的气候变化的问题，这也导致在输电的过程中，很容易出现线路遭到雷电影响的情况，不仅会降低电力输送过程中的可靠性和安全性。
同时还会导致线路跳闸，影响到正常的供电。
因此，本文首先分析了雷击故障的形式以及具体的原因，之后又论述了输电线路的防雷击措施，以供参考。
关键词：35kV；输电线路；综合防雷技术前言：当前，在我国的一些县级以及乡镇级的地区，以35kV的输电线路为主。
由于这些地区往往比较偏远，在路边或者是旷野地带进行线路杆的设置，附近缺少建筑物的遮挡和隐蔽。
同时，还存在避雷线保护缺失的问题，不具有较强的保护效率，而且也没有健全的防雷措施，所以这也增加了出现雷击事故的几率。
如果输电线路遭到雷击，那么则会造成电网故障，不仅会对于人们的用电安全，带来严重的不良影响，同时还会造成国民经济的损失。
1研究背景在各种自然现象中，雷电具有着巨大的威力和强大的能量。
同时，这也是一个在电路运行过程中的一个主要的危险因素。
当前，在各项技术水平不断提高、制度逐渐走向完善和健全的背景之下，在输电线路运行的过程中，由于人为或者是设备的原因所造成的事故的发生几率，也在不断地下降。
因此，当前在电网运维的过程中，一项重要的研究课题就是避免雷击事故的发生。
所以为了提高输电线路的安全性，也就进行了多种防雷措施的应用。
随着近些年的发展，在避雷器的设计中，也引入了新型材料的应用，促进了地雷效果的进一步提升。
现阶段，纵观国内外所采用的防雷技术，大体上可以概括为两种类型，分别为疏通和堵截。
对于疏通来说，就是在雷击线路出现电压之后，通过相应的措施，能够实现对于雷电流的疏导，让其能够导向大地。
而对于堵截而言，就是在化学、物理方法的运用之下，让输电线路具有更高的绝缘度。
这样就能够利用高绝缘，实现对于雷击电压的阻断，从而在出现雷电天气时，大大的减少输电线路被击中的几率，保障线路的安全性。
现阶段，为了有效地防止在输电这过程中，出现雷击事故，也也可以进行绝缘长度的增加。
浅谈35kV输电线路防雷保护措施
浅谈35kV输电线路防雷保护措施[摘要]输电线路防雷保护是电网运行与维护工作重点，本文针对35kV输电线路防雷保护采取有效措施，效果良好。
【关键词】35kV输电线路；防雷保护；措施随着经济的不断发展，对用电量日益增多，电网建设也在不断加强，送电线路越来越多，然而送电线路的防雷保护，一直都是设计施工和运行维护的重点工作。
据统计，由雷电引起的跳闸事故占总跳闸次数的70%～80%，尤其是在多雷、土壤电阻率高、地形复杂的区域，输变电架空线路遭受雷击的概率更高，严重地威胁着电网运行的安全。
目前，我国电力行业的常规做法是：66kV及以上的架空输电线路，沿全线架设避雷线；220kV及以上的架空输电线路，设置双避雷线。
然而，对于35kV 的架空输电线路，由于经济等方面的原因，不宜采用沿全线架设避雷线的方法，一般只在变电站和发电厂的进出线段架设1～2km的避雷线。
象山县地处山区，输电线路基本都在高山，地区年最高雷暴日在40天，每年因累积引起的线路跳闸次数较多，雷击频繁，防雷保护一直是我们的工作重点。
为保证供电的可靠性，我们对线路跳闸原因进行分析，并采取降低接地电阻、安装避雷器等多方面结合的方式，效果很好。
一、雷击跳闸原因分析输电线路发生雷击跳闸原因有三种：直击、反击、绕击，其中反击和绕击是最主要的。
1.1输电线路反击杆塔以及杆塔附近避雷线上落雷后，由于杆塔或接地引下线的电感和杆塔接地电阻上的压降，塔顶的电位可能达到使线路绝缘发生闪络的数值，造成杆塔雷击反击。
杆塔的接地电阻是影响雷击跳闸率的重要因素，计算表明：杆塔的接地电阻如增加10～20Ω，雷击跳闸率将会增加50%～100%。
1.2输电线路绕击雷绕过避雷线的屏蔽，击于导线称为“绕击”。
由于影响发生绕击的因素比反击要复杂得多，人们对它感兴趣的程度和研究深度也较反击为多。
[1]二、防雷保护措施目前国内针对输电线路防雷保护采取的措施很多，根据线路的重要程度、地形地貌的特点、雷电活动的强弱、土壤电阻率的高低、现有的运维经验等，采取合适的保护措施，主要有架设避雷线、降低杆塔的接地电阻、架设耦合地线、安装避雷器、安装招弧角、加装杆塔拉线、采用避雷针、加强线路绝缘等几种措施。
35kV输电线路防雷保护措施探究

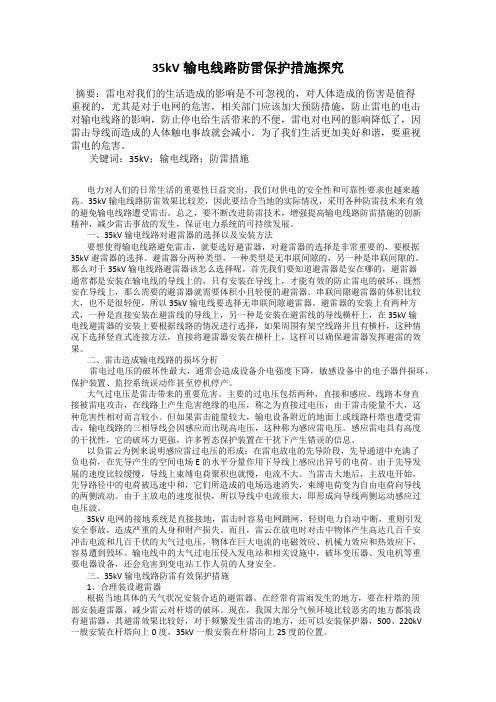

35kV输电线路防雷保护措施探究摘要：雷电对我们的生活造成的影响是不可忽视的，对人体造成的伤害是值得重视的，尤其是对于电网的危害，相关部门应该加大预防措施，防止雷电的电击对输电线路的影响，防止停电给生活带来的不便，雷电对电网的影响降低了，因雷击导线而造成的人体触电事故就会减小。
为了我们生活更加美好和谐，要重视雷电的危害。
关键词：35kV；输电线路；防雷措施电力对人们的日常生活的重要性日益突出，我们对供电的安全性和可靠性要求也越来越高。
35kV输电线路防雷效果比较差，因此要结合当地的实际情况，采用各种防雷技术来有效的避免输电线路遭受雷击。
总之，要不断改进防雷技术，增强提高输电线路防雷措施的创新精神，减少雷击事故的发生，保证电力系统的可持续发展。
一、35kV输电线路对避雷器的选择以及安装方法要想使得输电线路避免雷击，就要选好避雷器，对避雷器的选择是非常重要的，要根据35kV避雷器的选择。
避雷器分两种类型，一种类型是无串联间隙的，另一种是串联间隙的。
那么对于35kV输电线路避雷器该怎么选择呢，首先我们要知道避雷器是安在哪的，避雷器通常都是安装在输电线的导线上的，只有安装在导线上，才能有效的防止雷电的破坏，既然安在导线上，那么需要的避雷器就需要体积小且轻便的避雷器。
串联间隙避雷器的体积比较大，也不是很轻便，所以35kV输电线要选择无串联间隙避雷器。
避雷器的安装上有两种方式，一种是直接安装在避雷线的导线上，另一种是安装在避雷线的导线横杆上，在35kV输电线避雷器的安装上要根据线路的情况进行选择，如果周围有架空线路并且有横杆，这种情况下选择竖直式连接方法，直接将避雷器安装在横杆上，这样可以确保避雷器发挥避雷的效果。
二、雷击造成输电线路的损坏分析雷电过电压的破坏性最大，通常会造成设备介电强度下降，敏感设备中的电子器件损坏，保护装置、监控系统误动作甚至停机停产。
大气过电压是雷击带来的重要危害。
主要的过电压包括两种，直接和感应。
探讨35kV输电线路防雷方法
探讨35kV输电线路防雷方法 摘要：结合实际，对35kV输电线路防雷方法进行深入研究，首先论述雷击给35kV输电线路产生的危害性，其次对雷击的形式分类进行总结分析，最后提出了提高35kV输电线路防雷方法，实践可知，在35kV输电线路防雷过程中，科学的选择避雷器、做好防雷措施的改进以及提高输电线路绝缘水平等措施，能够减少雷电给35kV输电线路造成影响，对促进电力事业的发展有重要意义。 关键词：35kV；输电线路；防雷；方法 0前言 35kV输电线路是当前我国一些地区中主要的输电线路形式，特别是县级供电企业，对于当地经济发展有着重大的影响。35kV输电线路在设与使用区域环境异常的复杂，且气候条件也比较差，在正常使用的过程中容易受到雷击的影响而造成跳闸情况的出现，甚至还会将雷电过电压波直接传输到变电所中，严重危害了电力系统的安全性，导致了系统设备的损坏。从当前的数据统计发现，因为雷电造成的线路事故发生率超过80%，所以需要在线路运行中充分的保护输电线路雷击过电压问题，因此，研究科学的防雷手段对提高35kV输电线路运行水平有重要的作用。 1 35kV输电线路雷击的危害性 35kV输电线路在供电运行中，一经雷击影响，就会导致线路出现跳闸或者电路瘫痪的情况存在。该输电线路是我国电路网络的关键，其对于人们的日常生活有着至关重要的影响，一旦出现故障问题就会造成严重事故，甚至引发人员伤亡事件的发生。雷击是非常常见的线路损坏原因，出现该问题会造成大范围的供电影响，损失非常的严重，因此，要采取措施来预防雷击事故的发生，保证输电线路正常工作，确保我国电力系统运行的安全性。 2雷击的形式 雷云是带电的，其主要可以分为三层，上、下层为正电荷，中部为负电荷，这就容易导致云层的空气击穿，然后对地放电，一旦出现在高层建筑中，就会存在雷击的问题。 2.1直击雷 带电雷云在移动到输电线路的较近位置之后，雷电流会通过杆塔流入到雷击点，经过雷击之后产生过电压，也会使得线路中存在过大的雷击电流，进而导致了输电线路的损坏问题。通常会出现下面两种雷击现象：其一，雷击流经过了具备避雷线的杆塔结构，因为避雷线结构存在一定的分压，也不会给线路造成巨大的影响；其二，雷电流进入到不具备避雷针的杆塔，此时没有存在分压，会出现瞬间的高电流问题，出现了跳闸的问题。 2.2雷电反击 当架空线路存在接地或者接地阻过大的情况，一旦出现了雷击的问题，就会导致其电位无法实现短时间内的释放，进而所产生的绝缘子击穿或者闪洛情况，造成雷电波进入到电力系统中，从而产生杆塔反击。在出现这一问题之后，就会出现绝缘子击穿和闪络的问题，线路也会出现不稳定的情况存在。 2.3感应雷 云层的中下层存在的主要就是负电荷，在雷雨天气环境中，输电线路的导线极易存在静电感应的问题，在雷云附近位置上的线路内部产生正电荷，并且也会被导线束缚在线路内部，接近地面一侧的负电荷会进入到地面中。在大量放电的过程中，雷云内部的负电荷也会消失，导向的正电荷也会快速向两侧蔓延，这样就能够产生过电压的情况，对于线路产生了极为严重的损坏，也会出现整体故障的问题。 2.4绕击雷 输电线路主要安装在地域比较空旷的环境中，该地区的线路存在较高的复杂性，雷电通常会直接绕过避雷线而击中导线，从而使得线路中存在闪络的问题。这事因为雷电出现了导线电击之后，在内部出现了巨大的过电流，传输到导线两侧位置上，产生了严重瓷瓶穿闪络的情况，对于整个系统造成巨大的影响。 2.5侧击雷 侧击雷是目前常见的雷击形式，其主要就是指雷电发生之后从侧面击打，虽然此时线路中布置了避雷针装置，但是因为当前很多建筑高度比较高，该装置也无法保证建筑的安全性。 3避雷器的选择和安装 3.135kV输电线路避雷器的选择 为了能够确保35kV输电线路能够正常工作，就要根据系统的需要来设置合适的避雷器装置。35kV输电线路常用避雷器类型有无间隙金属氧化物避雷器、纯空气间隙线路避雷器、带支撑件间隙线路避雷器等。 可根据它们的优缺点来选择，对于无间隙氧化锌避雷器用于线路防雷时，避雷器与导线直接连接，这是电站型氧化锌避雷器技术的延伸，具有吸收性强的特点，但是由于氧化锌避雷器长期承受工频电压的作用，会加速氧化锌阀片老化，而无间隙氧化锌避雷器发生故障时一旦损坏将会造成线路接地，必须进行定期检查维护，况且安装复杂，接地繁琐。对于带间隙线路避雷器，由于间隙的隔离作用，避雷器本体承受的长期工频电压较低，电阻片的老化问题不突出，运行维护工作量小；即使避雷器本体发生故障（如短路），一般也不影响线路的正常运行，同时避雷器本体几乎不承受操作过电压和工频过电压，紧需考虑雷电过电压的冲击能量，因而避雷器本体参考电压可以选择较低值，从而做到体积小、重量轻。间隙线路避雷器又可分为纯空气间隙线路避雷器和带支撑件间隙线路避雷器。纯空气间隙线路避雷器的主要优点结构紧凑、长度短、重量轻、运行可靠性高即使避雷器故障，间隙依然可以起到隔离作用、寿命长。缺点是空气间隙避雷器在大风作用下间隙距离会发生变化，电极形状必须制作成弧形。这种避雷器现场安装前需依据杆塔结构设计相应附件，安装现场还需要精细调整间隙才能满足间隙距离的要求，对安装要求较高且在耐张塔和特殊塔形安装非常困难，纯空气间隙线路避雷器在耐张塔上不便安装。而带支撑件间隙线路避雷器的优点：间隙固定在支撑件，在产品出厂间隙距离已确定不受风偏的影响，间隙与避雷器本体形成一个整体，可方便地以不同角度安装在不同杆塔上安装不需要外加之架，安装简单、方便。缺点是，串联间隙的支撑件要承担大部分运行电压，存在老化及使用寿命问题，支撑件一旦发生故障，串联间隙的隔离作用失效，避雷器本体将承受运行电压和各种过电压，避雷器整体故障的风险增大。避雷器整体结构往往比相应线路绝缘子长，当避雷器与线路绝缘子平行安装时可能会增大安装难度。 我局地处山陵地带，输电线路大部分处于丛林、经济林带和竹林之中，另外本地区区域特殊的地形地貌和气象条件决定了我局地区的雷电比较频繁，给线路运行维护造成了困难。往往因避雷器遭雷击的痕迹不是很明显，要花几天的时间才能找出故障点。给输电线路的安全稳定运行带来非常大的隐患。两害相权取其轻，在选择使用避雷器装置的问题上，此时就应该使用重量较轻、体积较小、结构比较简单、运行可靠性高即使避雷器故障，间隙依然可以起到隔离作用、寿命长的型式，这样才能保证电路运行的安全性。根据多年来的运行经验，目前我局35kV输电线路避雷器逐步更换带支撑件间隙线路避雷器，输电线路的跳闸率也在逐年下降。 3.235kV输电线路避雷器的安装 避雷器安装施工过程中，要重点分析施工地区的自然条件，要采取科学合理的安装方式。在输电线路周边没有设置连接线路的双杆塔时，就应该将避雷器设置到横担位置上，确保避雷器的使用性能达到要求。根据当前实际运行的需要，在35kV输电线路中所应用的避雷器额定电压为42kV，保证其能够达到保护的需要。 4 35KV输电线路的防雷措施的改进 4.1装设避雷器 结合当地的天气条件来选择合适的避雷器装置。在极易发生雷雨天气的安装环境中，需要在杆塔顶部位置上安装，避免雷云造成系统的损坏。当前我国很多的地区气候条件都比较差，在这些地区安装了避雷器装置，其效果非常好，对于雷击发生率频繁的地区中，应该安装保护器系统，从而保证正常系统正常工作。 4.2保持杆塔的接地电阻最小 针对35kV输电线路进行防雷改造的过程中，目前应用最旁边的方法就是适当的降低接地电阻值，其可以有效的降低所产生的雷击过电压，使得线路运行更加的稳定。输电线路杆塔接地电阻的选择参数详见下表1所示。对于为设置避雷线的输电线路中，如果土壤具备较高的电阻率，应该根据需要来延长接地设备从而能够降低接地电阻，也可以应用降阻材料来达到这种要求。 4.3选择合适的绝缘子串的片数 在进行35kV输电线路防雷设置改造过程中，要进行杆塔绝缘子片数的改造，其可以适当的降低绝缘子串的冲击而使得电压上升一般，这样能够适当的提升耐雷水平。因此绝缘子串的耐雷水平较低，应该根据需要确定合适的数据，但是放流效果却难以达标。 4.4有效预防雷电绕击线路 经过数据统计之后发现如果存在严重的雷击问题，要结合具体的状况，可以在地下层导线3m位置上布置耦合输电地线，并且应该和地面保持着安全的距离，从而可以消除雷电绕击打问题的存在。在绝缘子串因为雷击而出现闪络问题之后就会出现短路问题。因此，在工程实践中，要结合实际情况来安装35kV输电线路架空线路，在穿线雷击之后，应该先采取措施将电流引入到地下，并且根据雷击的情况安装避雷线装置，提升线路运行的安全性。 4.5提高输电线路绝缘水平 雷击发生率较高的情况或者大跨越杆塔的地区中，输电线路极易出现落雷与绕击雷情况的存在，此时应该根据需要来调整绝缘子串的数量，并且保持合适的距离，使得线路具备较高的绝缘性。当前我国很多的输电线路都采用的是双回架空线路的结构形式，可以应用不平衡绝缘的方式来消除雷击跳闸现象，从而可以提升线路运行的安全性。 4.6全面提升线路自动重合闸性能 输电线路的绝缘层发生损坏情况之后，也会存在一定的自恢复能力，所以此时在出现雷击闪络问题之后可以自行恢复到正常范围中，但是我国的35kV及以下的输电线路中出现的自动重合闸的概率非常低，一般处于50-80%之间，所以电
35KV高压输电线路的防雷相关探讨
般 情况 而 言，云层 的上 部存在 着正 电
击杆塔的概率不断的上升，从而加大 了雷击 出 现 的机率。所 以我们 尽可能的避开 雷区，这样 就可以最大程度上保护输 电线以及杆塔的安全。
荷 ， 中下 部 为 负 电荷 ，而 最 底 部 也 是 一 些 正 电
荷 区域 ，所 以这就形成 了两个 电容 。这样很容 易发生云层空气 的击 穿现象 。即为云地先期放 电，如果此时有 电杆等较高 的杆子或者建筑 ， 就会发生雷击现象 。 然 而 当雷击 现象 出现 的时候 ，雷击在 杆 塔 上 ，一 般 会 出现 两 种 情 况 。第 一 种 ， 当雷 击 经过有避雷线 的杆塔时 ， 通过避 雷线进行分压 ， 这就会造成瞬 时性 的接地或者跳 闸现 象 反之 则没有伤 害。第 二种 ，是无避雷针 的杆塔 ，当 雷击在这种杆塔上时 ， 由于没有避 雷线来分压 ， 雷 电压就直接击在测挂 点上 ，发生瞬时接地现 象或者跳 闸，反之没有伤害 。 １ ・ ２绕击雷
【 关键词 】高压 输电线路 防雷 探讨
４ 结 束 语
伴 随着我 国 电力 的不断发 展，我 们必 须 更加 的对 电力安全进行重视。强化质量控制、 进度控制 以及原材料控制等，具有重要的现实 意义 。在施工过程 中，积极总结经验、汲取教 训 ，善于运用全新管理技术与管理方法，落实 各项技术管理标准 ，提高工程项 目质量水平， 更好地实现 电力系统建设 目标 ，实现经济效益 与社会效益 。保障施工人员的安全和财产的安 全 ，真正做 到安全施工 。切实的保障我 国的高 压输 电线路 能够有效 的避开雷击 ，是我们电力 工作者 的工作 目的 。 高压输 电线路有效的防雷， 可 以 更好 的保 障 我 国 的 电力 安 全 以及 人 民和 国 家的财产 安全 。我们在不断的探索中摸索和发 现，如何进行有效 的防雷是我们义不容辞的责 任 。我们要不 断的更新 防雷措施和手段 ，将一 些最新的防雷技术运用到 高压输 电线路 的防雷 当中，对 于相关 的雷电形 式，我们也必须做到 心中有数，做到对 此有 一个细致全面 的了解 ， 这样我们才能对 症下药，有的放 矢，从而更好 的将防雷 工作进行下去 。３ ５ Ｋ Ｖ 高压 输 电线路 的安全关系着我国的高压电网的安全 ，必须 引 起我们的高度重视，只有正确 的方式来应对 ， 我们才能取得比较好的工作效果和成绩 。
简析35kV线路防雷现状以及改进措施
简析35kV线路防雷现状以及改进措施对于35kV线路的防雷，其防雷应用措施的有效性和可靠性直接影响到了配电网传输电网的经济效益，为此必须要对配电线路防雷措施进行优化改进，本论文浅谈35kV配电线路的防雷现状及部分改进措施。
标签：35kV线路；防雷现状；改进措施；线路型屏蔽式避雷针综合防雷装置1、35kV线路防雷现状由于本地区处于南方地区，每年雷雨季节的时段较长，多条35kV线路位于雷暴活动强烈地区，受雷电影响，35kV线路的雷击跳闸率长期居高不下，线路雷害的维修工程繁重，严重影响了供电可靠性。
一般35kV线路的雷电击杆跳闸率越占线路跳闸率的70%-80%。
1.1感应雷的影响在线路雷击事件中，大部分为直击雷，据统计，在雷击事件中，75%以上的事故都是由直击雷引起的。
但除了直击雷外，感应雷对35kV线路的影响也很大，也能造成35kV线路跳闸。
因此，其雷击跳闸率要比相同区域的110kV及以上电压等级的线路高。
理论分析和实测证明，当雷击点距线路的距离S>65m时，感应雷过电压Ug的近似计算公式为：Ug=25*I*h/S （1）式中Ug为感应过电压；单位kV；S为雷击点与线路的距离，单位m；I为雷电流幅值，单位kA；h为导线悬挂的平均高度，单位m。
实测证明，感应雷过电压的幅值可达300～400kV。
足使3只X-4.5型绝缘子闪络，会引起35kV的钢筋混凝土杆或铁塔线路闪络。
1.2现有避雷水平现在的35kV线路一般不敷设避雷线，有些35kV线路和35kV变电站的设备都比较残旧；绝缘子U50%冲击耐压水平低，且运行多年，绝缘子老化严重，绝缘水平明显降低，致使线路承受闪络放电的能力大大降低，雷击闪络时极易造成绝缘子损坏和导线断线等现象。
1.3雷击部位在雷击事件中，大多数都为杆塔顶部受雷。
对于杆塔顶部而言，杆塔顶部的角钢头、地线横担的线夹、连接螺栓等尖凸状物借助杆塔与大地表面的良好接触，是雷云电荷下行先导的最佳激励点，可以产生如同避雷针尖端效应般的杆塔顶部迎面先导，使雷云电荷下行先导与杆塔顶部迎面先导之间的雷云电荷泄露通道仅具有针线状微小截面，限制雷云电荷通过杆塔顶部泄露消散，即使雷云电荷下行先导与杆塔顶部迎面先导之间发生畸变，吸引雷云电荷下行先导向杆塔顶部迎面先导发展，再加上杆塔的高度相对较高，因此杆塔顶部具有最强的引雷特性，雷击杆塔顶部的概率最高。
35kV配电线路的防雷措施
－89－科技论坛35kV 配电线路的防雷措施刘德平（崇左广信电力建设有限公司，广西崇左532200）35kV 配电线路是属于我国配电网的重要线路,它是以直接的方式向广大用户分配电能的形式来运作的。
35kV 配电线路的防雷措施对于它的运作是非常重要的,其的防雷保护本身就是属于一个系统的工程,只有很好的保护好其防雷的功能才能保证电力系统的安全并且稳定的运行。
135kV 配电线路1.135kV 配电线路的基本概念35kV 属于中压网络,也是中国的主要配电网络,一般没有避雷线保护且线路绝缘水平较低。
再加上网络结构复杂,构架结构多样等特点,一旦遇到雷害天气。
配电网不但直击雷能造成雷害事故,且感应雷也能造成较大的危害[1]。
对某供电公司下属的35kV 配电线路进行雷害事故调查发现:该地平均雷暴日为60天左右,雷击跳闸率占其总故障率的80%以上。
有些变电所在雷电活动强烈时,所有35kV 线路几乎全部失压,极大地影响了配电网的供电可靠性和电网运行安全。
因此,通过研究找出一种相对完善的防雷保护措施,保证配电网的安全稳定运行,对提高该地的供电可靠性来说显得至关重要。
35kV 线路是我国配电网的重要线路,直接向广大用户分配电能,配电线路由于本身所具有的特点,耐雷水平普遍不高,一旦发生雷击,容易导致线路元件损坏甚至整条线路跳闸的恶性事故发生。
35kV 配电网线路防雷保护是一个系统的工程,通常需要从线路本身所处的地形、地貌、雷击易击点、线路本身的防雷保护措施以及自身的运行管理的方式入手,才能最终降低雷击对配网线路所造成的危害,提高配网的供电可靠性,从而保证电力系统的安全稳定运行。
1.235kV 配电线路的目前的防雷现状长期以来,为了减少电力线路的雷击事故,提高供电的可靠性,人们采取了各种综合防雷措施。
德国于19l4年提出利用避雷线防雷的理论,认为其作用在于降低绝缘上的感应过电压。
到20世纪30年代初期,避雷线虽己使用多年,对其作用仍无统一认识。
