水泵的并联与串联计算公式

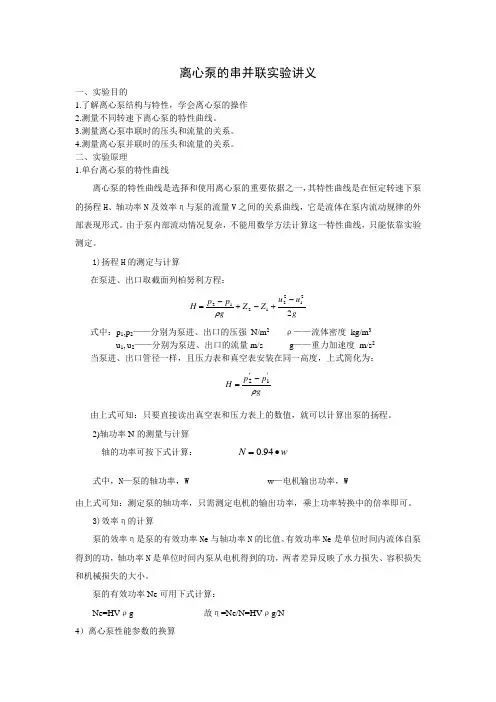

离心泵的串并联讲义
离心泵的串并联实验讲义一、实验目的1.了解离心泵结构与特性，学会离心泵的操作2.测量不同转速下离心泵的特性曲线。
3.测量离心泵串联时的压头和流量的关系。
4.测量离心泵并联时的压头和流量的关系。
二、实验原理1.单台离心泵的特性曲线离心泵的特性曲线是选择和使用离心泵的重要依据之一，其特性曲线是在恒定转速下泵的扬程H 、轴功率N 及效率η与泵的流量V 之间的关系曲线，它是流体在泵内流动规律的外部表现形式。
由于泵内部流动情况复杂，不能用数学方法计算这一特性曲线，只能依靠实验测定。
1)扬程H 的测定与计算在泵进、出口取截面列柏努利方程：gu u Z Z g p p H 221221212-+-+-=ρ 式中：p 1,p 2——分别为泵进、出口的压强 N/m 2 ρ——流体密度 kg/m 3u 1, u 2——分别为泵进、出口的流量m/s g ——重力加速度 m/s 2当泵进、出口管径一样，且压力表和真空表安装在同一高度，上式简化为：gp p H ρ'1'2-= 由上式可知：只要直接读出真空表和压力表上的数值，就可以计算出泵的扬程。
2)轴功率N 的测量与计算轴的功率可按下式计算： w N ∙=94.0式中，N —泵的轴功率，W w —电机输出功率，W由上式可知：测定泵的轴功率，只需测定电机的输出功率，乘上功率转换中的倍率即可。
3)效率η的计算泵的效率η是泵的有效功率Ne 与轴功率N 的比值。
有效功率Ne 是单位时间内流体自泵得到的功，轴功率N 是单位时间内泵从电机得到的功，两者差异反映了水力损失、容积损失和机械损失的大小。
泵的有效功率Ne 可用下式计算：Ne=HV ρg 故η=Ne/N=HV ρg/N4）离心泵性能参数的换算泵的特性曲线是在指定转速下的数据，就是说在某一特性曲线上的一切实验点，其转速都是相同的。
但是，实际上感应电动机在转矩改变时，其转速会有变化，这样随着流量的变化，多个实验点的转速将有所差异，因此在绘制特性曲线之前，须将实测数据换算为平均转速下的数据。

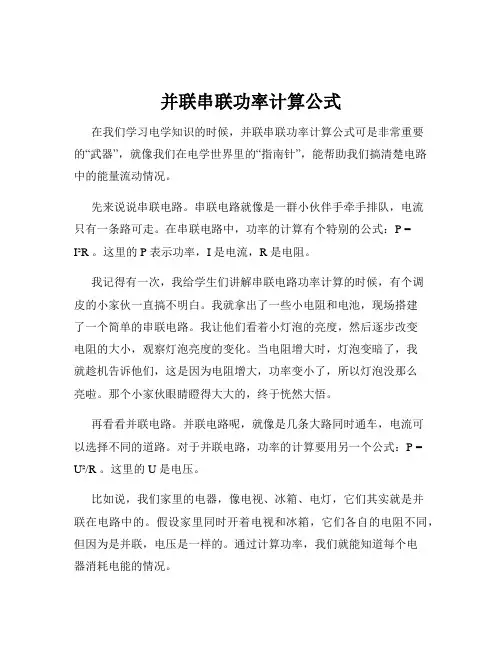

并联串联功率计算公式
并联串联功率计算公式在我们学习电学知识的时候，并联串联功率计算公式可是非常重要的“武器”，就像我们在电学世界里的“指南针”，能帮助我们搞清楚电路中的能量流动情况。
先来说说串联电路。
串联电路就像是一群小伙伴手牵手排队，电流只有一条路可走。
在串联电路中，功率的计算有个特别的公式：P =I²R 。
这里的 P 表示功率，I 是电流，R 是电阻。
我记得有一次，我给学生们讲解串联电路功率计算的时候，有个调皮的小家伙一直搞不明白。
我就拿出了一些小电阻和电池，现场搭建了一个简单的串联电路。
我让他们看着小灯泡的亮度，然后逐步改变电阻的大小，观察灯泡亮度的变化。
当电阻增大时，灯泡变暗了，我就趁机告诉他们，这是因为电阻增大，功率变小了，所以灯泡没那么亮啦。
那个小家伙眼睛瞪得大大的，终于恍然大悟。
再看看并联电路。
并联电路呢，就像是几条大路同时通车，电流可以选择不同的道路。
对于并联电路，功率的计算要用另一个公式：P =U²/R 。
这里的 U 是电压。
比如说，我们家里的电器，像电视、冰箱、电灯，它们其实就是并联在电路中的。
假设家里同时开着电视和冰箱，它们各自的电阻不同，但因为是并联，电压是一样的。
通过计算功率，我们就能知道每个电器消耗电能的情况。
在实际生活中，我们也经常会用到这些公式。
比如你要给家里布置一些彩灯，如果是串联连接，就得考虑电阻对功率的影响，不然灯泡可能亮不起来或者太暗；如果是并联连接，就要保证每个支路的电压稳定，这样才能让彩灯都正常发光。
总之，无论是串联还是并联电路的功率计算，都有着各自的特点和用途。
掌握了这些公式，就像拥有了打开电学世界大门的钥匙，可以让我们更好地理解和运用电学知识，解决生活中的各种实际问题。
希望大家都能把这些公式牢记在心，让它们成为我们探索电学世界的有力工具！。

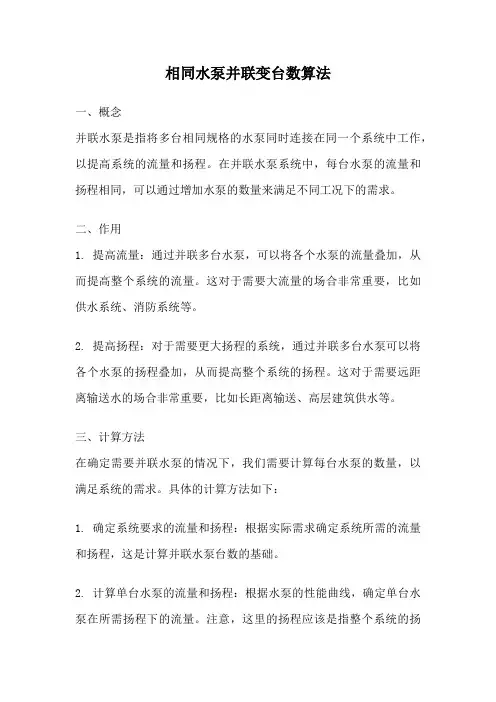

相同水泵并联变台数算法
相同水泵并联变台数算法一、概念并联水泵是指将多台相同规格的水泵同时连接在同一个系统中工作，以提高系统的流量和扬程。
在并联水泵系统中，每台水泵的流量和扬程相同，可以通过增加水泵的数量来满足不同工况下的需求。
二、作用1. 提高流量：通过并联多台水泵，可以将各个水泵的流量叠加，从而提高整个系统的流量。
这对于需要大流量的场合非常重要，比如供水系统、消防系统等。
2. 提高扬程：对于需要更大扬程的系统，通过并联多台水泵可以将各个水泵的扬程叠加，从而提高整个系统的扬程。
这对于需要远距离输送水的场合非常重要，比如长距离输送、高层建筑供水等。
三、计算方法在确定需要并联水泵的情况下，我们需要计算每台水泵的数量，以满足系统的需求。
具体的计算方法如下：1. 确定系统要求的流量和扬程：根据实际需求确定系统所需的流量和扬程，这是计算并联水泵台数的基础。
2. 计算单台水泵的流量和扬程：根据水泵的性能曲线，确定单台水泵在所需扬程下的流量。
注意，这里的扬程应该是指整个系统的扬程，而不是单台水泵的扬程。
3. 计算水泵的并联数量：将系统要求的流量除以单台水泵的流量，得到并联水泵的数量。
在实际应用中，应该向上取整，确保系统能够满足要求。
四、应用场景并联水泵广泛应用于各个领域，特别是对于需要大流量和大扬程的系统。
以下是几个常见的应用场景：1. 城市供水系统：为了满足城市居民的用水需求，通常需要大流量和稳定的供水压力。
通过并联多台水泵，可以提高供水系统的流量和扬程，确保城市供水的稳定性。
2. 消防系统：消防系统对水源的要求较高，需要有足够的流量和压力来应对火灾。
通过并联多台水泵，可以增加消防系统的供水能力，确保火灾时的应急需求。
3. 工业生产系统：在一些工业生产过程中，可能需要大流量和高扬程的水泵来满足生产要求。
通过并联多台水泵，可以灵活调整供水能力，满足不同工况下的需求。
总结：通过并联多台相同水泵可以提高系统的流量和扬程，满足不同工况下的需求。
串并联电路的各种计算公式
【串联电路】：使同一电流通过所有相连接器件的联结方式串联电路特点：1. 电流处处相等：I总=I1 =I2 =I3 = (I)2. 总电压等于各处电压之和：U总=U1+U2+U3+……+Un3. 等效电阻等于各电阻之和：R总=R1+R2+R3+……+Rn(增加用电器相当于增加长度,增大电阻)4. 总功率等于各功率之和：P总=P1+P2+P3+……+Pn5. 总电功等于各电功之和：W总=W1+W2+……+Wn6. 总电热等于各电热之和：Q总=Q1+Q2+……+Qn7. 等效电容量的倒数等于各个电容器的电容量的倒数之和：1/C总=1/C1+1/C2+1/C3+……+1/Cn8. 电压分配、电功、电功率和电热率跟电阻成正比：(t相同)U1/U2=R1/R2，W1/W2=R1/R2，P1/P2=R1/R2，Q1/Q2=R1/R2。
9.在一个电路中，若想控制所有电器，即可使用串联电路。
【并联电路】：使同一电压施加于所有相连接器件的联结方式并联电路特点：1.各支路两端的电压都相等，并且等于电源两端电压：U总=U1=U2 =U3=……=Un2.干路电流（或说总电流）等于各支路电流之和：I总=I1 +I2 +I3 +……In3.总电阻的倒数等于各支路电阻的倒数和：1/R总=1/R1+1/R2+1/R3+……1/Rn或写为：R=1/(1/(R1+R2+R3+……Rn))(增加用电器相当于增加横截面积,减少电阻)4.总功率等于各功率之和：P总=P1+P2+P3+……+Pn5. 总电功等于各电功之和：W总=W1+W2+……+Wn6. 总电热等于各电热之和：Q总=Q1+Q2+……+Qn7.等效电容量等于各个电容器的电容量之和:C总=C1+C2+C3+……+Cn8. 在并联电路中，电压分配、电功、电功率和电热率跟电阻成反比:(t相同) I1/I2=R2/R1，W1/W2=R2/R1，P1/P2=R2/R1，Q1/Q2=R2/R19. 在一个电路中，若想单独控制一个电器，即可使用并联电路。
串并联公式
串并联公式串并联公式是电路中常用的计算公式，用于计算电阻、电容和电感元件的等效值。
串联和并联是电路中两种基本的连接方式。
串联是将多个元件依次连接在一起，电流在各个元件中流动；并联是将多个元件同时连接在一起，电流在各个元件中分流。
串联公式用于计算串联电阻、串联电容和串联电感的等效值。
串联电阻的等效值等于各个电阻之和，即Rt = R1 + R2 + R3 + ...；串联电容的等效值等于各个电容的倒数之和的倒数，即1/Ct = 1/C1 + 1/C2 + 1/C3 + ...；串联电感的等效值等于各个电感之和，即Lt = L1 + L2 + L3 + ...。
通过串联公式，可以方便地计算出串联电路中的等效值，进而进行电路分析和设计。
并联公式用于计算并联电阻、并联电容和并联电感的等效值。
并联电阻的等效值等于各个电阻的倒数之和的倒数，即1/Rt = 1/R1 + 1/R2 + 1/R3 + ...；并联电容的等效值等于各个电容之和，即Ct = C1 + C2 + C3 + ...；并联电感的等效值等于各个电感的倒数之和的倒数，即1/Lt = 1/L1 + 1/L2 + 1/L3 + ...。
通过并联公式，可以简化并联电路的分析和计算，得到等效电阻、等效电容和等效电感的值。
串并联公式在电路分析和设计中起着重要的作用。
通过这些公式，可以将复杂的电路简化为等效电路，进而进行电流、电压和功率的计算。
在实际应用中，我们常常需要根据电路中的各个元件的参数计算出其等效值，以便更好地进行电路分析和设计。
串并联公式是电路分析和设计中常用的工具，可以方便地计算出串联电阻、串联电容、串联电感、并联电阻、并联电容和并联电感的等效值。
通过这些公式，可以简化电路分析和计算，提高工作效率。
在实际应用中，我们需要根据具体的电路情况，灵活运用串并联公式，以便更好地解决问题和实现设计目标。

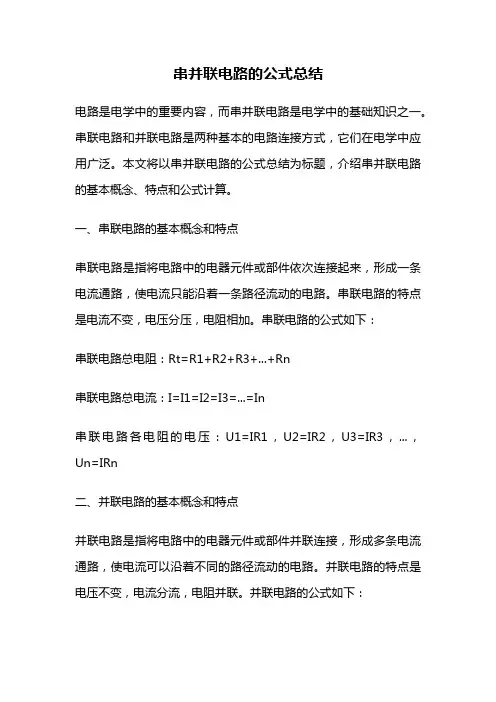

串并联电路的公式总结
串并联电路的公式总结电路是电学中的重要内容，而串并联电路是电学中的基础知识之一。
串联电路和并联电路是两种基本的电路连接方式，它们在电学中应用广泛。
本文将以串并联电路的公式总结为标题，介绍串并联电路的基本概念、特点和公式计算。
一、串联电路的基本概念和特点串联电路是指将电路中的电器元件或部件依次连接起来，形成一条电流通路，使电流只能沿着一条路径流动的电路。
串联电路的特点是电流不变，电压分压，电阻相加。
串联电路的公式如下：串联电路总电阻：Rt=R1+R2+R3+...+Rn串联电路总电流：I=I1=I2=I3= (I)串联电路各电阻的电压：U1=IR1，U2=IR2，U3=IR3，...，Un=IRn二、并联电路的基本概念和特点并联电路是指将电路中的电器元件或部件并联连接，形成多条电流通路，使电流可以沿着不同的路径流动的电路。
并联电路的特点是电压不变，电流分流，电阻并联。
并联电路的公式如下：并联电路总电阻：1/Rt=1/R1+1/R2+1/R3+...+1/Rn并联电路总电流：I=I1+I2+I3+ (I)并联电路各电阻的电流：I1=U/R1，I2=U/R2，I3=U/R3，...，In=U/Rn三、串并联电路的公式计算串并联电路是由串联电路和并联电路组成的复杂电路，串并联电路的公式计算需要根据具体的电路情况进行计算。
常见的串并联电路有两种连接方式：串并联电路和并串联电路。
串并联电路的公式计算：串并联电路总电阻：Rt=R1+R2||(R3+R4)串并联电路总电流：I=U/Rt串并联电路各电阻的电流：I1=U/(R1+R2||(R3+R4))，I2=U/(R2||(R3+R4))，I3=U/(R3+R4)并串联电路的公式计算：并串联电路总电阻：Rt=(R1+R2)||(R3+R4)并串联电路总电流：I=U/Rt并串联电路各电阻的电流：I1=U/(R1+R2)，I2=U/(R1+R2)，I3=U/(R3+R4)四、总结本文以串并联电路的公式总结为标题，介绍了串并联电路的基本概念、特点和公式计算。
水泵及水泵站的公式体现
n s 3.65
n Q H
3 4
各变量的单位为： n——转/分；Q——m3/s；H——m。 应用时应注意： 1．Q、H为最高效率时的参数，即设计工况点； 2．Q、H是指单级、单吸泵的参数。若为多级泵，如四级泵， 则扬程应取H/4；若为双吸泵，流量应取Q/2。
32
例 已知12sh-13型泵，额定参数为：Q=220L/s， H=32.2m，n=1450转/分，试核算其比转数ns。 解： 由于是双吸式水泵，所流量应取Q/2=110L/s，
⑵对于运转中的水泵，所需扬程H为
2 p 2 p1 v 2 v12 H h0 hw g 2g
h0
如果p1为真空度，p1则为负值， ∑h W = 0
p 2 p1 H h 0 h 0 M V M V g
离心泵的基本性能参数
3．轴功率---原动机输送给水泵的功率，以符号N 表示，常用单位为千瓦。 有效功率---水泵传输给液体的功率。有效功率 通常以符号Nu表示，计算公式为
基本方程式的讨论
离心泵的理论扬程与被输送介质的容重 无关，即同一台离心泵，输送不同的流 体，所产生的理论扬程值是完全一样的。 但水泵所消耗的功率却是不相同的。流 体容重越大，水泵消耗的功率也越大。 因此，当输送流体的容重不同，而理论 扬程相同时，原动机所须供给的功率消 耗是完全不相同的。
离心泵的特性曲线
离心泵的工作原理
工作原理： 在离心力的作用下，高速流体在涡形通道截 面逐渐增大，动能转变为静压能，液体获得 较高的压力，进入压出管;与此同时，叶轮中 央液体被离心力甩向外部，产生真空，因此 在水源水面大气压的作用下，水就通过吸水 管进入进水口，或者说水从进水口“吸”进 来。这样连续不断地出水和进水就构成了水 泵的连续工作。
串联电路与并联电路的计算
串联电路与并联电路的计算串联电路与并联电路是电路中常见的两种连接方式。
了解并能够计算串联电路与并联电路的电流、电压、电阻等特性对于电路设计、故障排除以及电路分析都非常重要。
一、串联电路的计算串联电路是指多个电阻、电容或电感等元件按照顺序连接起来，电流依次通过这些元件。
在串联电路中，总电压等于各个电阻、电容或电感的电压之和，而总电流保持不变。
1. 串联电阻的计算当多个电阻串联时，总电阻等于各个电阻的阻值之和。
例如，若有三个电阻R1、R2和R3串联，则总电阻RT等于RT = R1 + R2 + R3。
2. 串联电容的计算当多个电容串联时，总电容的倒数等于各个电容的倒数之和。
例如，若有三个电容C1、C2和C3串联，则总电容的倒数为CT = (1/C1 +1/C2 + 1/C3)^(-1)。
3. 串联电感的计算当多个电感串联时，总电感等于各个电感的电感之和。
例如，若有三个电感L1、L2和L3串联，则总电感LT = L1 + L2 + L3。
二、并联电路的计算并联电路是指多个电阻、电容或电感等元件同时与电源正负极相连。
在并联电路中，总电流等于各个元件的电流之和，而总电压保持不变。
1. 并联电阻的计算当多个电阻并联时，总电阻的倒数等于各个电阻的倒数之和。
例如，若有三个电阻R1、R2和R3并联，则总电阻的倒数为1/RT = 1/R1 +1/R2 + 1/R3。
2. 并联电容的计算当多个电容并联时，总电容等于各个电容的电容之和。
例如，若有三个电容C1、C2和C3并联，则总电容CT = C1 + C2 + C3。
3. 并联电感的计算当多个电感并联时，总电感的倒数等于各个电感的倒数之和。
例如，若有三个电感L1、L2和L3并联，则总电感的倒数为1/LT = 1/L1 +1/L2 + 1/L3。
总结：串联电路与并联电路的计算方法如上所示，运用这些公式可以准确计算电路中的电流、电压和电阻等参数。
同时，需要注意电路分析中各个元件的正确连接以及单位的统一。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水泵的并联与串联计算公式
水泵是工业生产中常用的设备，用于输送液体或压缩气体。
在一些情况下，需要将多个水泵进行并联或串联以满足特定的流量和压力要求。
本文将介绍水泵的并联与串联计算公式，帮助读者了解如何进行水泵的并联与串联设计。
首先，我们来介绍一下水泵的并联与串联的概念。
水泵的并联是指将多个水泵同时工作，以增加流量；水泵的串联是指将多个水泵依次连接，以增加压力。
在实际应用中，通常需要根据具体的工艺要求和管道系统来选择并联或串联的方式。
一、水泵的并联计算公式。
水泵的并联计算公式可以通过以下公式来计算总流量：
Q = Q1 + Q2 + Q3 + ... + Qn。
其中，Q表示总流量，Q1、Q2、Q3...Qn表示每个水泵的流量。
在水泵的并联中，每个水泵的流量相加即为总流量。
在实际应用中，需要根据具体的工艺要求和管道系统来确定所需的总流量，然后选择合适数量的水泵进行并联。
水泵的并联还需要考虑系统的阻力特性，通常需要通过管道系统的阻力曲线来确定每个水泵的工作点，以保证系统的稳定运行。
在进行水泵的并联设计时，需要综合考虑流量、阻力特性、水泵的性能曲线等因素，以确保水泵系统的正常运行。
二、水泵的串联计算公式。
水泵的串联计算公式可以通过以下公式来计算总扬程：
H = H1 + H2 + H3 + ... + Hn。
其中，H表示总扬程，H1、H2、H3...Hn表示每个水泵的扬程。
在水泵的串联中，每个水泵的扬程相加即为总扬程。
在实际应用中，需要根据具体的工艺要求和管道系统来确定所需的总扬程，然后选择合适数量的水泵进行串联。
在进行水泵的串联设计时，还需要考虑水泵的性能曲线和系统的工作点。
通常需要通过系统的工作点来确定每个水泵的工作条件，以保证系统的稳定运行。
在进行水泵的串联设计时，需要综合考虑扬程、工作点、水泵的性能曲线等因素，以确保水泵系统的正常运行。
三、水泵的并联与串联的应用。
水泵的并联与串联在工业生产中有着广泛的应用。
在一些需要大流量和低压力的场合，可以选择水泵的并联方式；在一些需要小流量和高压力的场合，可以选择水泵的串联方式。
通过合理的设计和选择，可以满足不同工艺要求和管道系统的需求。
在实际应用中，需要根据具体的工艺要求和管道系统来选择合适的水泵并联或串联方式。
同时，还需要考虑水泵的性能、工作点、系统的阻力特性等因素，以确保水泵系统的正常运行。
总之，水泵的并联与串联计算公式是设计水泵系统的重要参考依据。
通过合理的设计和选择，可以满足不同工艺要求和管道系统的需求，确保水泵系统的正常运行。
希望本文对读者理解水泵的并联与串联有所帮助。
