调功器的工作原理
调功器和调压器
晶闸管
• • • • • • • • • 什么是晶闸管？ 晶闸管工作条件为： 加正向电压且门极有触发电流； 它是一种大 功率开关型半导体器件，在电路中用文字符号为“V”、“VT” 表示（旧标准中用字母“SCR”表示） 晶闸管（Thyristor）是晶体闸流管的简称，又可称做可控硅整 流器，以前被简称为可控硅； 它有三个极： 阳极， 阴极和门极； 晶闸管具有硅整流器件的特性，能在高电压、大电流条件下 工作，且其工作过程可以控制、被广泛应用于可控整流、交流 调压、无触点电子开关、逆变及变频等电子电路中。
• 调功器也称之为周波数控制器，可控硅在 电压（或电流）过零点导通，也截止于电 压（或电流）过零点，因此输出的波形为 完整的正弦波。如果设定一个固定的时间 周期T，在这个周期时间内，通过控制导通 时间TON与截止时间TOFF，就可以达到控制 输出周波数（导通率）的目的。
调压器的定义
• 可控硅调压器则是通过控制移相角达到改 变电压的目的。因此输出端为移相缺角波。 由于调压器的输出电压为缺角的正弦波， 含有高次谐波，不采取措施，对电网会产 生一定的污染，这对同网上的用电器可能 造成不良影响。
晶闸管介绍
晶闸管
可控硅（晶闸管）作为电力开关器件 在工业生产自动化过程中，已经非常 成熟，论述颇多。目前，在交流电源 领域中，可控硅有两种基本控制方式： 调功（调节功率P）与调压（调节电 压V）。相应的产品称之为：调功器 与调压器。调功、调压作为两个不同 的概念，在使用中也是有所区别的。
调功器的定义
• 晶闸管工作原理 • 晶闸管T在工作过程中，它的阳极A和阴极K与电源和负载连接， 组成晶闸管的主电路，晶闸管的门极G和阴极K与控制晶闸管的 装置连接，组成晶闸管的控制电路。 • 晶闸管的工作条件： • 1. 晶闸管承受正向阳极电压时，仅在门极承受正向电压的情况 下晶闸管才导通。这时晶闸管处于正向导通状态,这就是晶闸管 的闸流特性即可控特性。 • 2. 晶闸管在导通情况下，只要有一定的正向阳极电压，不论门 极电压如何，晶闸管保持导通，即晶闸管导通后，门极失去作 用。门极只起触发作 用。 • 3. 晶闸管在导通情况下，当主回路电压（或电流）减小到接近 于零时，晶闸管关断。 • 4. 晶闸管承受反向阳极电压时，不管门极承受何种电压，晶闸 管都处于反向阻断状态。
功率调整器原理
功率调整器原理
功率调整器是一种能够将交流电源转换为可调的直流电源的电
子器件。
它的工作原理是利用电感和电容的相互作用来控制电压和电流，从而达到调节功率的目的。
功率调整器通常由三个主要部分组成：输入电源、输出电路和控制电路。
输入电源是交流电源，可以是家用电源、汽车电源或其他任何交流电源。
输出电路通常由一个电感、一个电容和一个可控的开关管组成，它们一起构成一个电压逆变器。
控制电路则负责控制开关管的通断，以及对输出电路的电流和电压进行调节。
当输入电源接通时，控制电路会将开关管关闭，从而使电感中的磁场逐渐增大，同时电容中的电荷也逐渐增加。
当控制电路检测到输出电路中的电当前达到预设值时，它会立即将开关管打开，从而使电感中的磁场逐渐消失，电容中的电荷会被释放，并且随着电流的流动，输出电路中的电压也会逐渐降低。
通过不断地反复开关和关闭开关管，控制电路可以控制输出电路中的电流和电压，从而达到调整功率的目的。
功率调整器具有调节范围广、效率高、体积小等优点，因此被广泛应用于各种电子设备中。
- 1 -。
挖掘机调节器工作原理

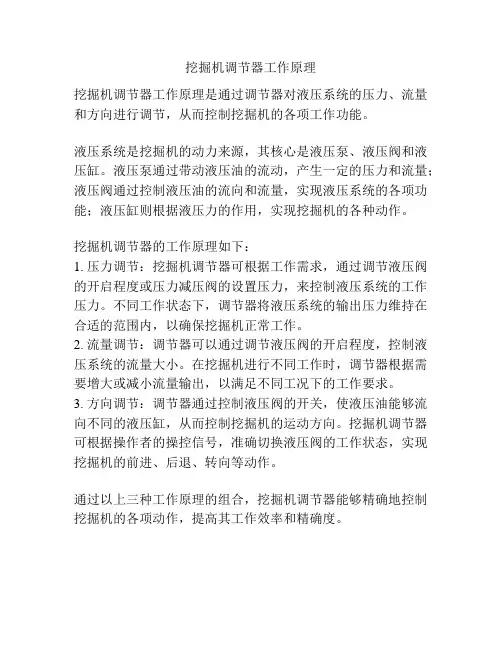

挖掘机调节器工作原理
挖掘机调节器工作原理是通过调节器对液压系统的压力、流量和方向进行调节，从而控制挖掘机的各项工作功能。
液压系统是挖掘机的动力来源，其核心是液压泵、液压阀和液压缸。
液压泵通过带动液压油的流动，产生一定的压力和流量；液压阀通过控制液压油的流向和流量，实现液压系统的各项功能；液压缸则根据液压力的作用，实现挖掘机的各种动作。
挖掘机调节器的工作原理如下：
1. 压力调节：挖掘机调节器可根据工作需求，通过调节液压阀的开启程度或压力减压阀的设置压力，来控制液压系统的工作压力。
不同工作状态下，调节器将液压系统的输出压力维持在合适的范围内，以确保挖掘机正常工作。
2. 流量调节：调节器可以通过调节液压阀的开启程度，控制液压系统的流量大小。
在挖掘机进行不同工作时，调节器根据需要增大或减小流量输出，以满足不同工况下的工作要求。
3. 方向调节：调节器通过控制液压阀的开关，使液压油能够流向不同的液压缸，从而控制挖掘机的运动方向。
挖掘机调节器可根据操作者的操控信号，准确切换液压阀的工作状态，实现挖掘机的前进、后退、转向等动作。
通过以上三种工作原理的组合，挖掘机调节器能够精确地控制挖掘机的各项动作，提高其工作效率和精确度。
调功器文档
调功器简介调功器是一种用于调整电力系统中功率因数和谐波的设备。
它主要通过改变电流波形的形状和频率来实现功率因数的调整和谐波的消除。
调功器能够提高电力系统的效率，减少能源浪费，同时改善电力质量，保护电气设备，提高电力系统的可靠性和稳定性。
功率因数调整什么是功率因数功率因数是指交流电路中有用功率与视在功率之间的比值。
它代表了电路中有多少电能被用于实际的功率输出，越接近1，表示电路的效率越高。
功率因数的范围是从0到1，当功率因数为1时，说明电流和电压的波形完全同相。
为什么需要调整功率因数在实际的电力系统中，由于各种原因，往往会产生功率因数低于1的情况，这会导致电网的效率下降，能源消耗增加，并且对电力设备产生不良影响。
因此，需要采取措施来调整功率因数，使之接近1。
调功器的功率因数调整原理调功器通过改变电流的波形，控制电源的输出功率，从而改善功率因数。
调功器可以感知电流和电压的相位差，根据需要产生合适的电流波形，使功率因数接近1。
常见的调功器包括电容器调功器和同步电机调功器。
谐波消除什么是谐波谐波是指在电力系统中除了基波（50Hz或60Hz）之外的倍频频率的波动。
谐波会导致电流和电压的波形畸变，增加系统能量损耗，并且对电力设备产生不良影响。
谐波的危害和影响谐波引起的电力质量问题包括电压畸变、电流畸变、电压调节失控、电流不平衡、设备过热等。
这些问题会对电力系统的稳定性和可靠性产生严重影响，甚至引发故障。
谐波消除的方法调功器可以通过控制电路的电流波形和频率，消除电力系统中的谐波。
它的工作原理是在负载电流的基础上产生与谐波相对应的逆谐波，从而抵消谐波的影响。
常见的谐波消除方法包括无源滤波器、有源滤波器和谐波变压器。
调功器在电力系统中的应用调功器广泛应用于各种电力系统中，例如工矿企业、电力公司、商业建筑等。
它可以提高电力系统的效率，减少能源消耗，改善电力质量，保护电力设备。
工业应用在工矿企业中，调功器可以用于调整工业电机的功率因数，减少能源消耗，并且可以消除谐波，保护设备。
单相交流调功电路正文
1概述1.1晶闸管交流调功器交流调功器：是一种以晶闸管为基础，以智能数字控制电路为核心的电源功率控制电器，简称晶闸管调功器，又称可控硅调功器，可控硅调整器，可控硅调压器，晶闸管调整器，晶闸管调压器，电力调整器，电力调压器，功率控制器。
具有效率高、无机械噪声和磨损、响应速度快、体积小、重量轻等诸多优点。
1.2 交流调压与调功交流调功电路的主电路和交流调压电路的形式基本相同，只是控制的方式不同，它不是采用移相控制而采用通断控制方式。
交流调压是在交流电源的半个周期内作移相控制，交流调功是以交流电的周期为单位控制晶闸管的通断,即负载与交流电源接通几个周波，再断开几个周波，通过改变接通周波数和断开周波数的比值来调节负载所消耗的平均功率。
如图3-21所示，这种电路常用于电炉的温度控制，因为像电炉这样的控制对象，其时间常数往往很大，没有必要对交流电源的各个周期进行频繁的控制。
只要大致以周波数为单位控制负载所消耗的平均功率，故称之为交流调功电路。
1.3 过零触发和移相触发过零触发是在设定时间间隔内，改变晶闸管导通的周波数来实现电压或功率的控制。
过零触发的主要缺点是当通断比太小时会出现低频干扰，当电网容量不够大时会出现照明闪烁、电表指针抖动等现象，通常只适用于热惯性较大的电热负载。
移相触发是早期触发可控硅的触发器。
它是通过调速电阻值来改变电容的充放电时间再来改变单结晶管的振荡频率，实际改变控制可控硅的触发角。
早期可控可是依靠这样改变阻容移相线路来控制。
所为移相就是改变可控硅的触发角大小，也叫改变可控硅的初相角。
故称移相触发线路。
2系统总体方案2.1交流调功电路工作原理单相交流调功电路方框图如图2.1.1所示。
图2.1.1交流调功电路的主电路和交流调压电路的形式基本相同，只是控制的方式不同，它不是采用移相控制而采用通断控制方式。
交流调压是在交流电源的半个周期内作移相控制，交流调功是以交流电的周期为单位控制晶闸管的通断,即负载与交流电源接通几个周波，再断开几个周波，通过改变接通周波数和断开周波数的比值来调节负载所消耗的平均功率。
三相电力调整器工作原理

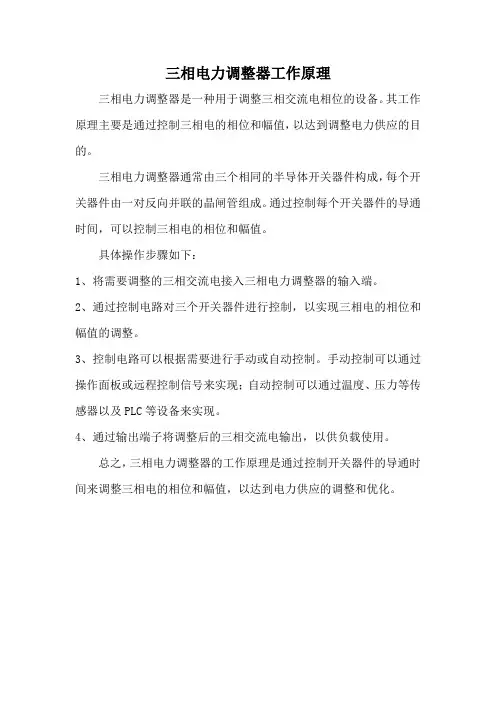

三相电力调整器工作原理
三相电力调整器是一种用于调整三相交流电相位的设备。
其工作原理主要是通过控制三相电的相位和幅值，以达到调整电力供应的目的。
三相电力调整器通常由三个相同的半导体开关器件构成，每个开关器件由一对反向并联的晶闸管组成。
通过控制每个开关器件的导通时间，可以控制三相电的相位和幅值。
具体操作步骤如下：
1、将需要调整的三相交流电接入三相电力调整器的输入端。
2、通过控制电路对三个开关器件进行控制，以实现三相电的相位和幅值的调整。
3、控制电路可以根据需要进行手动或自动控制。
手动控制可以通过操作面板或远程控制信号来实现；自动控制可以通过温度、压力等传感器以及PLC等设备来实现。
4、通过输出端子将调整后的三相交流电输出，以供负载使用。
总之，三相电力调整器的工作原理是通过控制开关器件的导通时间来调整三相电的相位和幅值，以达到电力供应的调整和优化。
调功器工作原理
调功器工作原理调功器是一种用来调节电力系统中电流、电压和功率因数的设备。
它的工作原理是通过改变电路中的电感或电容来实现对电流和电压的调节，从而达到提高功率因数和调节电力质量的目的。
首先，调功器通过改变电路中的电感来调节电流和电压。
在电力系统中，电感是一种储存能量的元件，它的大小决定了电流和电压的变化速度。
调功器可以通过改变电路中的电感来调节电流和电压的大小，从而实现对电力系统的调节。
当电力系统中的电流或电压不稳定时，调功器可以根据实际情况调节电路中的电感，使电流和电压保持在稳定的状态，提高电力系统的稳定性和可靠性。
其次，调功器还可以通过改变电路中的电容来调节电流和电压。
电容是一种储存电荷的元件，它的大小决定了电流和电压的变化幅度。
调功器可以通过改变电路中的电容来调节电流和电压的大小，从而实现对电力系统的调节。
当电力系统中的电流或电压波动较大时，调功器可以根据实际情况调节电路中的电容，使电流和电压保持在稳定的范围内，提高电力系统的稳定性和可靠性。
最后，调功器还可以通过改变电路中的阻抗来调节功率因数。
功率因数是衡量电力系统质量的重要指标，它的大小决定了电力系统的效率和能耗。
调功器可以通过改变电路中的阻抗来调节功率因数的大小，从而实现对电力系统的调节。
当电力系统中的功率因数较低时，调功器可以根据实际情况调节电路中的阻抗，使功率因数保持在合理的范围内，提高电力系统的能效和节能效果。
综上所述，调功器通过改变电路中的电感、电容和阻抗来实现对电流、电压和功率因数的调节，从而提高电力系统的稳定性、可靠性、能效和节能效果。
它在电力系统中起着至关重要的作用，是现代电力系统中不可或缺的设备之一。
功率调节器工作原理
功率调节器工作原理功率调节器是一种电子设备，可以通过调节电压和电流来控制电路中的功率。
在实际应用中，功率调节器可以用于控制电机速度、灯光亮度、加热器温度等，是现代工业生产中的重要设备。
那么，功率调节器的工作原理是什么呢？接下来，我们将分步骤详细介绍。
1.输出触发器的开关控制功率调节器的核心是输出触发器。
输出触发器有两种状态：导通和截止。
当输出触发器导通时，负载电路就会接通；当输出触发器截止时，负载电路就会断开。
输出触发器的状态需要由控制电路来控制。
2.控制电路的信号处理在控制电路中，需要对输入信号进行处理，以便输出正确的控制信号。
对于交流输入信号，需要使用整流和滤波电路将其转换成直流信号。
3. 比较电路的运算在控制电路中，需要将输入信号与参考信号进行比较，以便产生适当的输出信号。
如果输入信号高于参考信号，则输出信号应该导通；反之，如果输入信号低于参考信号，则输出信号应该截止。
4.功率放大器的控制功率放大器是用于控制输出触发器的电路。
当控制电路输出导通信号时，功率放大器会提供导通信号所需的增益；当控制电路输出截止信号时，功率放大器会提供截止信号所需的增益。
这样，就可以控制输出触发器的状态。
5.反馈回路的控制反馈回路是一种用于探测负载电路状态的电路。
如果负载电流低于设定值，反馈回路会向控制电路发送信号，以使功率调节器输出的控制信号相应增加；反之，如果负载电流高于设定值，反馈回路会向控制电路发送信号，以使功率调节器输出的控制信号相应减少。
总的来说，功率调节器的工作原理是：控制电路根据输入信号和参考信号的比较结果产生控制信号，控制信号通过功率放大器控制输出触发器，从而控制负载电路的状态。
反馈回路可以根据负载电流反馈信息对控制电路进行调节，以使功率调节器输出的电源质量更稳定，更可靠。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
调功器的工作原理
调功器是一种用于调节电力负荷和维持电网稳定的设备。
它的工作原理包括三个方面：功率测量、调节信号生成和负载调节。
首先，调功器通过功率测量来获取电力负荷的信息。
它通常使用功率计测量负载的有功功率和无功功率。
有功功率是负载消耗的实际有用功率，无功功率则是负载消耗的无用功率。
通过测量这些功率值，调功器可以获得负载的电流和电压数值，并进一步计算出负载的功率因数。
功率因数是负载的有功功率与无功功率之比，它反映了负载对电网的电力负荷特性。
其次，调功器通过调节信号生成器产生调节信号。
调节信号是根据电力负荷的状态和电网的需求来生成的。
在实际应用中，调节信号可以采用不同的方式生成，例如PID控制、模糊控制和神经网络等。
其中，PID控制是一种常见的控制方法，它基于负载与目标功率值之间的偏差来调整负载。
具体来说，PID控制器包括比例环节（P）、积分环节（I）和微分环节（D）。
比例环节计算的是当前的偏差，积分环节计算的是过去一段时间内偏差的累积，微分环节计算的是偏差的变化率。
通过综合比例、积分和微分三个环节的输出，PID控制器可以产生一个调节信号，使得负载逐渐趋近于目标功率值。
最后，调功器通过负载调节来实现对电力负荷的调节。
负载调节是指调功器通过调节负载的电流和电压来实现对负荷的控制。
其中，电流调节通常通过串联电阻
或电流变压器来实现，电压调节则通过调节负载的电压源或在负载两端串联或并联电抗器来实现。
通过调节负载的电流和电压，调功器可以实现对负载的有功功率和无功功率的调节，进而实现对电力负荷的控制。
总的来说，调功器的工作原理是基于对电力负荷进行功率测量，通过获取负载的有功功率、无功功率和功率因数等信息；然后通过调节信号生成器产生调节信号，其中常用的方法是PID控制；最后通过负载调节，调节负载的电流和电压来实现对电力负荷的控制。
调功器的工作原理可以保证电力系统的稳定性，提高能源利用率，并且降低用电成本。
